Высоковольтные конденсаторы

Сборка устройства

Начнем с травления платы (травление, зачистка, сверление). Архив с ПП скачайте тут.

Сначала прикупил некоторые отсутствующие детали (транзисторы, ирка, и мощные резисторы).

Кстати, сетевой фильтр полностью снял с БП от проигрывателя дисков:

Далее внимательно распаиваем детали на плате согласно схеме и ПП.

Теперь самое интересное в ИИП — трансформатор, хотя ничего сложного тут нету, просто надо понять, как его правильно мотать, и всего то. Для начала нужно знать, чего и сколько наматывать, для этого есть множество программ, однако самая распространённая и пользующаяся популярностью у радиолюбителей это – ExcellentIT. В ней мы и будем рассчитывать наш трансформатор.

Как видим, получилось у нас 49 витков первичная обмотка, и две обмотки по 6 витков (вторичная). Будем мотать!

Преобразователя напряжения 1,5 В/-9 В

Рис. 8. Схема преобразователя напряжения 1,5 В/-9 В.

Преобразователь (рис. 8) представляет собой однотактный релаксационный генератор с емкостной положительной обратной связью (С2, C3). В коллекторную цепь транзистора VT2 включен повышающий автотрансформатор Т1.

В преобразователе использовано обратное включение выпрямительного диода VD1, т.е. при открытом транзисторе VT2 к обмотке автотрансформатора приложено напряжение питания Un, и на выходе автотрансформатора появляется импульс напряжения. Однако включенный в обратном направлении диод VD1 в это время закрыт, и нагрузка отключена от преобразователя.

В момент паузы, когда транзистор закрывается, полярность напряжения на обмотках Т1 изменяется на противоположную, диод VD1 открывается, и выпрямленное напряжение прикладывается к нагрузке.

При последующих циклах, когда транзистор VT2 запирается, конденсаторы фильтра (С4, С5) разряжаются через нагрузку, обеспечивая протекание постоянного тока. Индуктивность повышающей обмотки автотрансформатора Т1 при этом играет роль дросселя сглаживающего фильтра.

Для устранения подмагничивания сердечника автотрансформатора постоянным током транзистора VT2 используется перемагничивание сердечника автотрансформатора за счет включения параллельно его обмотке конденсаторов С2 и C3, которые одновременно являются делителем напряжения обратной связи.

Когда транзистор VT2 закрывается, конденсаторы С2 и C3 в течение паузы разряжаются через часть обмотки трансформатора, перемагничивая сердечник Т1 током разряда.

Частота генерации зависит от напряжения на базе транзистора ѴТ1. Стабилизация выходного напряжения осуществляется за счет отрицательной обратной связи (ООС) по постоянному напряжению посредством R2.

При понижении выходного напряжения увеличивается частота генерируемых импульсов при примерно одинаковой их длительности. В результате увеличивается частота подзарядки конденсаторов фильтра С4 и С5 и падение напряжения на нагрузке компенсируется. При увеличении выходного напряжения частота генерации, наоборот, уменьшается.

Так, после заряда накопительного конденсатора С5 частота генерации падает в десятки раз. Остаются лишь редкие импульсы, компенсирующие разряд конденсаторов в режиме покоя. Такой способ стабилизации позволил уменьшить ток покоя преобразователя до 0,5 мА.

Транзисторы ѴТ1 и ѴТ2 должны иметь возможно больший коэффициент усиления для повышения экономичности. Обмотка автотрансформатора намотана на ферритовом кольце К10x6x2 из материала 2000НМ и имеет 300 витков провода ПЭЛ-0,08 с отводом от 50-го витка (считая от «заземленного» вывода). Диод VD1 должен быть высокочастотным и иметь малый обратный ток. Налаживание преобразователя сводится к установке выходного напряжения равным -9 В путем подбора резистора R2.

Описание

Изобретение относится к электротехнике, в частности к силовым высоковольтным импульсным конденсаторам, и может быть использовано для создания емкостных накопителей электрической энергии в генераторах импульсных токов электрогидравлических установок интенсификации добычи нефти и газа.Целью изобретения является расширение области применения и улучшение условий эксплуатации силового высоковольтного импульсного конденсатора.Изобретение при параллельном соединении конденсаторов исключает необходимость применения дополнительных соединительных высоковольтных (30000 В) перемычек, которые весьма сложно протягивать между металлическими корпусами конденсаторов внутри нефтяных или газовых металлических труб малого диаметра (0,114 м) и сложно обеспечить требуемую электрическую прочность, исключающую случаи электрического пробоя между перемычками, корпусами конденсаторов и нефтяными газовыми трубами.Сущность изобретения поясняется чертежом.Силовой высоковольтный импульсный конденсатор содержит цилиндрический металлический корпус 1, включающий пружины 2 и полый цилиндрический пакет 3 из последовательно соединенных пропитанных цилиндрических секций 4, металлическую крышку 5 с изолятором 6, дно 7, положительный 8 и отрицательный 9 токовыводы. Из дополнительных токовыводов 10, 11 один токовывод 10 размещен внутри дополнительного изолятора 12, закрепленного на дне 7 конденсатора, и соединен с торцом пакета 3 секций, имеющим положительную полярность, второй дополнительный токовывод 11 закреплен непосредственно на дне 7 конденсатора и соединен с торцом пакета 3 секций, имеющим отрицательную полярность, и металлическим корпусом 1. Основную часть этого электрического соединения выполняет корпус 1 конденсатора, а оставшуюся часть — отрицательный токовывод 9, закрепленный одним из своих концов на крышке 5 конденсатора. Компенсаторы 13, установленные на внутренней поверхности дна 7 и крышке 5, сообщаются с окружающей конденсатор средой через отверстия в дне 7 и крышке 5 и служат для компенсации температурного расширения пропитывающего диэлектрика внутри жесткого корпуса конденсатора. Изоляция 14 и изоляционные вставки 15 служат для предотвращения пробоя между пакетом 3 секций, корпусом 1, крышкой 5 и дном 7 конденсатора.Предлагаемый конденсатор на рабочее напряжение 30000 В и емкость 0,5 10-6 Ф может быть изготовлен в стальной трубе длиной 0,923 м, наружным диаметром 95 10-3 м и толщиной стенки 2,5 10-3 м. В качестве токовыводов могут быть использованы медные шпильки. В качестве изоляторов токовыводов могут быть использованы малогабаритные высоковольтные изоляторы ИКПМ-63 или ИКПМ-30. В качестве компенсаторов температурного расширения пропитывающего диэлектрика могут быть использованы сильфоны из бериллиевой бронзы 28 6 0,2 — 1 БрБ2. Цилиндрическая секция может быть изготовлена путем намотки на цилиндрическую оправку многослойного бумажно-лавсанового диэлектрика БПБПБПБ (Б — слой конденсаторной бумаги марки КОН-2 толщиной 5 10-6 м;П — слой лавсановой пленки ПЭТ-КЭ толщиной 10 10-6 м, 15 10-6 м) пропитанного касторовым маслом ГОСТ 18102-72. Для обкладок может быть использована алюминиевая фольга марки А5-Т, толщиной 9 10-6 м. Секции могут быть соединены между собой последовательно в полый цилиндрический пакет с помощью пайки к торцам секций гибких медных проводников плоской формы. В качестве элементов, соединяющих токовыводы с торцами пакета, может быть применен гибкий многожильный медный провод МГ-10.Изготовленный таким образом конденсатор силовой высоковольтный импульсный на рабочее напряжение 30000 В и емкостью 0,5 10-6 Ф имеет следующие габариты корпуса: диаметр 95 10-3 м и длину 0,925 м.В отличие от прототипа предлагаемый конденсатор имеет более широкую область применения и лучшие условия эксплуатации, что позволяет применить его для создания емкостных накопителей электрической энергии в генераторах импульсных токов электрогидравлических установок интенсификации добычи нефти и газа.Изобретение относится к электротехнике. Силовой высоковольтный импульсный конденсатор (СВИК) имеет цилиндрический металлический корпус 1, пружину 2, полый цилиндрический пакет (ПЦП) 3 из пропитанных цилиндрических секций 4, металлическую крышку 5, дно 7, токовыводы 8-11, изоляторы 6, 12, компенсаторы. Изоляции 14 и изоляционные вставки 15 предотвращают пробой между ПЦП 3, корпусом 1, крышкой 5 и дном 7. Изобретение расширяет область использования СВИК и улучшает условия его эксплуатации. 1 ил.

Основы импульсного преобразования

Работа подобных устройств, их ещё называют импульсными стабилизаторами (ИС), основана на ключевой стабилизации. В схеме имеется элемент, который выполняет регулировку выходных параметров за счёт своего запирания-отпирания.

В обычную трансформаторную схему входит трансформатор низкой частоты, имеющий первичную и вторичную обмотку. Импульсное преобразование тоже подразумевает наличие трансформатора, но уже высокочастотного.

READ  Что такое электроизмерительный прибор: точность и принцип действия

Внимание! Высокочастотные импульсные трансформаторы обладают меньшими габаритами, дешевле, но их мощность выше. Импульсные преобразователи напряжения (ИПН) допускают использование схем трёх типов:

Импульсные преобразователи напряжения (ИПН) допускают использование схем трёх типов:

  • повышающей;
  • понижающей;
  • инверторной.

ИПН обладают высоким КПД и малыми габаритами.  Они включают в свой состав следующие элементы:

  • блок питания (источник питания);
  • ключ – элемент коммутации;
  • накопитель энергии индуктивной природы – дроссель, катушка;
  • диод блокировки;
  • фильтр выходного напряжения – конденсатор большой емкости.

Фильтр обычно включается параллельно нагрузке.

Виды ВВ конденсаторов

В зависимости от конструктивных особенностей и материала диэлектрика данные устройства бывают керамическими, бумажными, металлизированными, масляными, вакуумными, фазосдвигающими, подстроечными, биполярными.

Керамические изделия

Керамические импульсные конденсаторы – накопители, в которых в качестве диэлектрика используется специальная керамика. В отличие от низковольтных аналогов, такие кондеры работают при напряжении от 0,2 до 50 кВ и частоте тока от 0,5 до 10 кГц. При этом емкость их лежит в диапазоне от 2-2,5 до 25 нф. Используются они в цепях постоянного, переменного или пульсирующего тока, сетевых фильтрах как X/Y конденсаторы, а также высокочастотных схемах для устранения помех, поглощения шумов.

Наиболее часто применяемыми марками данных устройств являются следующие:

  • К75-25 (15);
  • К15-4;
  • К15-5;
  • К15-10;
  • КВИ-3.

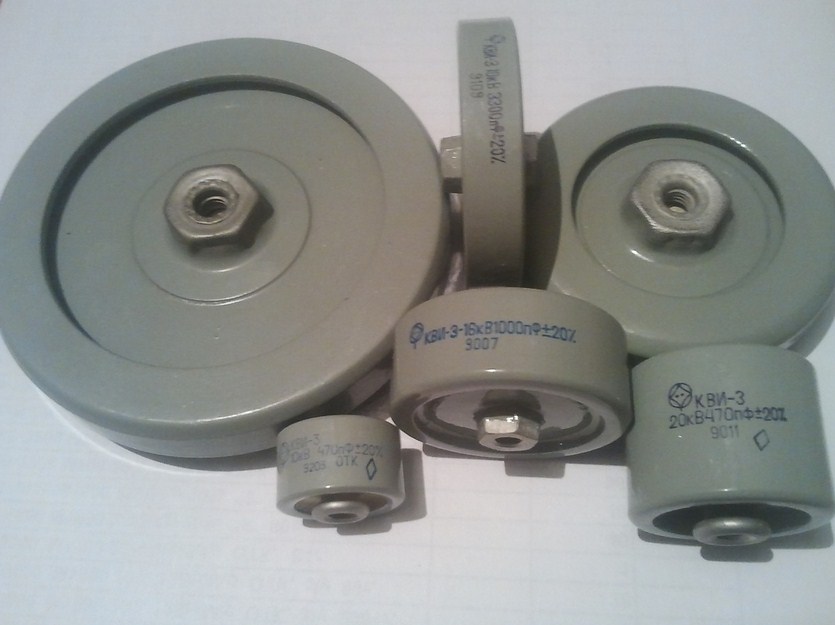

Керамический накопитель заряда КВИ-3

Металлизированные и бумажные (плёночные)

Имеющие схожую конструкцию накопители заряда данных видов состоят из:

  • Диэлектрика – конденсаторной бумаги, полимерной пленки из таких материалов, как полипропилен, полиэстер, поликарбонат.
  • Обкладок – фольги или тонкого слоя металла, нанесенного на пленочный полимерный диэлектрик вакуумным напылением.
  • Двух контактов (выводов), припаянных к обкладкам.

Наиболее востребованными среди пленочных металлизированных устройств являются модели с рабочим напряжением 16 и 25 кВ и емкостью 2200 пФ (2,2нФ).

Накопители с бумажным диэлектриком, в отличие пленочных металлизированных аналогов, имеют более низкое рабочее (номинальное) напряжение: от 0,2 до 15 кВ (200-1500 В). Однако при этом их емкость колеблется от 0,1 до 2 мкФ (100000 – 2000000 пФ или 100-2000 нФ). Как и аналоги с керамическим диэлектриком, они способны работать с токами частотой от 50 до 10 000Гц (10кГц).

Применяют пленочные и бумажные высоковольтные конденсаторы в выпрямительных и фильтрующих цепях, электронных умножителях и удвоителях напряжения.

На заметку. В бумажных накопителях заряда допускается отклонение ёмкости накопителя от номинального значения данной характеристики не более, чем на 20%.

Конденсатор мбгч-1

Масляные и вакуумные образцы

Наиболее часто применяемый и востребованный вакуумный высокочастотный конденсатор переменной емкости марки КП 1-4 представляет собой устройство, состоящее из следующих частей:

  • стеклянный баллон, внутри которого путем откачки воздуха создан высокий вакуум;
  • неподвижный цилиндрический электрод;
  • гофрированный подвижный электрод («гармошка»);
  • привод подвижного электрода, под большим усилием перемещающий «гармошку» внутрь неподвижного электрода;
  • круглая ручка и окошко со шкалой для регулировки емкости накопителя.

Емкость данного накопителя колеблется от 10 до 500пФ, рабочее напряжение – до 10кВ. Применяется такое устройство в радиолюбительской передающей аппаратуре в диапазоне частот до 30-80 МГц в качестве контурных, блокировочных, фильтровых, а также разделительных конденсаторов.

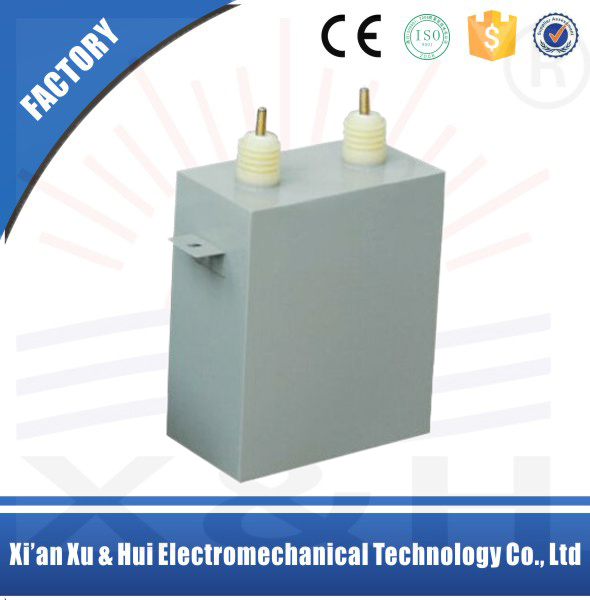

Масляный накопитель заряда самой распространенной марки КБГ-МН состоит из:

  • металлического прямоугольного корпуса;
  • скрученного в рулон полимерного или бумажного диэлектрика;
  • обкладок из алюминиевой фольги, разделенных диэлектриком;
  • двух выводов, припаянных к обкладкам и соединенным с контактами на крышке корпуса.

Скрученный рулон из диэлектрика и обкладок находится в специальном масле, заполняющем корпус. Емкость устройства данной марки составляет 0,5 мкф (500нФ), рабочее напряжение – 600 В (0,6кВ).

На заметку. В высоковольтных накопителях заряда достаточно высокое содержание различных драгметаллов: палладия, платины, технического серебра.

Преимущества ОС-регулирования

Обратная связь при регулировании напряжения в ИС является важной опцией для импульсных стабилизаторов. Она позволяет поддерживать на выходе устройства напряжение стабильной величины, чутко следя за бросками напряжения и тока

В ИСН применяется широкополосная ОС (чем шире интервал частот, тем меньше уровень пульсации в результате).

Доступность на рынке радиодеталей комплектующих для построения ИСН даёт возможность собрать своими руками любую из схем импульсных стабилизаторов. Использование в них готовых стабилизаторов на интегральных микросхемах (ИМС) и ключей на полевых транзисторах делает устройство максимально компактным.

Преобразователь напряжения ПН-70

Для питания ламп-вспышек предназначен преобразователь напряжения ПН-70, являющийся основой описываемого ниже устройства (рис. 14). Обычно энергия батарей преобразователя расходуется с минимальной эффективностью.

Вне зависимости от частоты следования вспышек света генератор работает непрерывно, расходуя большое количество энергии и разряжая батареи.

Рис. 14. Схема модифицированного преобразователя напряжения ПН-70.

Перевести работу преобразователя в ждущий режим удалось О. Панчику, который включил на выходе преобразователя резистивный делитель R5, R6 и подал сигнал с него через стабилитрон VD1 на электронный ключ, выполненный на транзисторах VT1 — ѴТЗ по схеме Дарлингтона.

Как только напряжение на конденсаторе фотовспышки (на схеме не показан) достигнет номинального значения, определяемого значением резистора R6, стабилитрон VD1 пробьется, а транзисторный ключ отключит батарею питания (9 В) от преобразователя.

Когда напряжение на выходе преобразователя понизится в результате саморазряда или разряда конденсатора на лампу-вспышку, стабилитрон VD1 перестанет проводить ток, произойдет включение ключа и, соответственно, преобразователя. Транзистор ѴТ1 должен быть установлен на медном радиаторе размерами 50x22x0,5 мм.

Сравнение с линейным стабилизатором

Чтобы сравнить два принципа преобразования, нужно вспомнить, что линейные стабилизаторы (ЛС) – это обычно делитель напряжения. У него нестабильный потенциал подаётся на вход делителя, а стабильный – снимается со второго плеча (нижнего). Принцип стабилизации заключается в постоянном изменении сопротивления верхнего плеча схемы таким образом, чтобы на нижнем оно оставалось стабильным.

К сведению. Когда отношение Uвх/Uвых велико, то КПД линейного стабилизатора очень низкий. Это связано с потерями энергии на регулирующем резисторе. Он греется, оттого часть мощности на входе теряется.

У таких сборок есть свои плюсы, а именно: простота схемы, минимум элементов и неимение помех. По сравнению с линейными, импульсные стабилизаторы (ИС) сложнее, но работают стабильнее при правильно подобранной схеме.

В ИС могут возникать автоколебания, которые приводят к частичной неработоспособности или полному выходу преобразователя из строя. Это происходит в случае, когда импеданс источника Uвх превысит значение импеданса ИС, тогда при снижении Uвх повышается ток на входе.

Принцип работы

Любой высоковольтный энергоемкий накопитель заряда имеет такой же принцип работы, как и низковольтный аналог, состоящий из двух основных этапов:

  1. Зарядка – при подключении обкладок к источнику питания или электрической сети на них начинает накапливаться заряд. При этом напряжение на конденсаторе растет и спустя короткое время становится таким же, как и у источника питания. С этого момента накопитель считается заряженным
  2. Разрядка – если к заряженному накопителю подключить нагрузку, то через нее начнет протекать электрический ток. При этом напряжение на обкладках будет быстро падать, пока ни иссякнет совсем.

При несоблюдении номинальных характеристик подаваемого на конденсатор тока может произойти пробой диэлектрика, в результате чего произойдет короткое замыкание, и устройство замкнет накоротко.

READ  Управляемый стабилизатор напряжения tl431 (on semiconductor)

Важно! Выражение «замкнуло накоротко» на языке электриков, электромонтажников значит, что произошло короткое замыкание

Фазосдвигающие

Данные устройства используются для подключения трехфазного электродвигателя к однофазной бытовой сети. Для этого подходит обычный не полярный (электролитический) конденсатор.

Расчет необходимой ёмкости пускового фазосдвигающего (Cф) конденсатора зависит от схемы (типа) подключения двигателя к сети:

  • При подключении по типу «треугольник» емкость фазосдвигающего накопителя рассчитывается по следующей формуле: Cф = 4800×I/U.
  • Для подключенного по схеме «звезда» ёмкость фазосдвигающего конденсатора находится по следующей формуле: Cф = 2800×I/U.

Фазосдвигающий конденсатор, подключенный к трехфазному двигателю

Подстроечные

Данные накопители заряда представляют собой устройства, емкость которых изменяется при разовой или периодической регулировке. В процессе работы оборудования изменение емкости таких устройств конструктивно невозможно.

Конструкция таких устройств включает в себя следующие элементы:

  • статор – неподвижная нижняя обкладка;
  • ротор – верхняя подвижная полукруглая обкладка;
  • ось – соединяющий статор и ротор небольшой штырек.

Настройка емкости происходит за счет изменения площади распложенных параллельно обкладок при помощи плоского шлица на оси. Применяют подстроечные высоковольтные конденсаторы в приемо-передающей радиоаппаратуре.

На заметку. Не следует путать подстроечный конденсатор с переменным – емкость последнего можно изменять в процессе работы оборудования.

Биполярные

Устройство данного вида представляет собой простой неполярный (однополярный) конденсатор, применяемый в электрических цепях, запитываемых как постоянным, так и переменным или пульсирующим сверхвысоким током.

Биполярный высоковольтный конденсатор

Конденсаторы для установок промышленной частоты

К данному виду относят устройства для увеличения коэффициента мощности в установках переменного тока с определенной, постоянной частотой 50 Гц. Такие приборы выполняют как для внутреннего, так и для применения вне помещения при температуре не более 50 °С. Они выполняются как в однофазном, так и трехфазном исполнении. При трехфазном исполнении силовой косинусный конденсатор соединяется в виде треугольника. Иногда применяют предохранитель для защиты от пробоя.

Автоматическое прерывание питания конденсаторов при перегрузке силовой сети по току за счет повышенного напряжения обеспечивает специальное электротоковое реле. Защиты от токов короткого замыкания добиваются за счет установки плавких предохранителей. В схемах управления для включения и отключения применяют магнитные пускатели большой величины, установки оснащаются возможностью регулировки и индикаторами рабочего состояния.

Фильтровые и импульсные конденсаторы

Фильтровые устройства предназначены для работы в контурах фильтров высокой частоты специализированных тяговых подстанций как внутри помещения, так и снаружи. Они работают при одновременном наложении напряжения постоянного и переменного тока частотой от 100 до 1600 Гц, при этом значение напряжения переменного тока не должно превышать соответственно 1 кВ. Данный вид также применяется для работы в преобразователях постоянного тока, содержащих импульсные тиристоры.

Фильтровые конденсаторы используют для сглаживания скачков переменной составляющей в устройствах выпрямления высокого напряжения в сети, а также в схемах с удвоенным напряжением в среде диэлектрического трансформаторного масла и в контурах фильтров высокой частоты тяговых подстанций.

В электроустановках, используемых для высоковольтных импульсных подстанций, а также установках, используемых для магнитной штамповки, сейсмической разведки и дроблении пород, используют импульсные силовые конденсаторы. Их применяют в электрофизических установках для создания и исследования высокотемпературной плазмы, а также для сверхсильных импульсных токов. Для создания мощных источников света импульсного характера, а также для исследования при помощи лазерных установок применяют, именно, импульсные силовые конденсаторы.

Особенность работы данных устройств — это медленно текущий заряжающий момент, и, наоборот, разряд происходит быстро, импульсно. Кроме таких конденсаторов применяют еще генераторы импульсных напряжений сети.

Генератор импульсных напряжений сети применяют в основном для электрогидравлических установок, использующих электрический разряд в технологических целях, обусловленными специальными условиями производства или технологического процесса. Такие генераторы имеют исполнение на напряжение сети 380, 400, 415, 440 В. Номинальное напряжение выхода составляет 50 кВ, полная выходная мощность 18 кВт, коэффициент реактивной мощности 0,73.

Генераторы напряжения импульсного характера выполняют из двух блоков заряжающего и высоковольтного отделения. Заряжающий блок включает в себя понизительный трансформатор и шкаф с преобразователем, содержащим емкостно-индуктивную составляющую. Высоковольтное отделение представлено шкафом с силовыми конденсаторами, защитным устройством и разрядником, а также обязательно присутствует разделительное заземление.

Основные схемы силовой части

В зависимости от назначения ИС, можно выделить три базовых модели его построения:

  • понижающая;
  • повышающая;
  • инвертирующая.

Независимо от конструктивного исполнения и назначения ИС, устройствами, использующимися в роли ключа, могут быть:

  • тиристор;
  • транзистор (биполярный или полевой).

Основная задача подобного элемента – отрываться или закрываться по команде, поступающей на управляющий электрод.

Преобразователь с понижением напряжения

Обычно уменьшить величину напряжения необходимо чаще, потому такие ИС более востребованы.

Простейшая схема понижающего ИС

У понижающего стабилизатора напряжения, приведённого на схеме, ключ на полевом транзисторе VT1 откроется при подаче на него управляющего напряжения. Ток от плюсовой клеммы будет поступать на нагрузку через сглаживающий дроссель L1. Включенный параллельно в цепь диод VD1 в данный момент не пропускает ток. После размыкания ключа цепь тока следующая: дроссель L1 – нагрузка – общий провод – диод VD1 – дроссель L1. При этом ток, проходящий через дроссель, не прекратится мгновенно, а будет постепенно уменьшаться.

Важно! У дросселей, имеющих большую индуктивность, он не становится равным нулю до начала следующего открытия ключа. Установка таких элементов нецелесообразна из-за увеличения габаритов и стоимости

Конденсатор C1 в это время будет разряжаться на нагрузку и поддерживать U вых. Емкость C вместе с индуктивностью L образует фильтр, снижающий размах пульсаций.

Преобразователь с повышением напряжения

В отличие от понижения Uвх, этот тип схем используют для питания цепей нагрузки, которым для работы необходимо напряжение выше, чем у источника.

Повышающий ИС

Компоненты схемы те же самые, но включены иначе. При открытом транзисторе диод закрыт, и на дросселе линейно нарастает ток. При запирании ключа ток начинает двигаться по цепи: плюсовая клемма – дроссель L1 – диод VD1 – нагрузка – минусовая клемма. Конденсатор C1 в это время будет заряжаться. Он будет поддерживать ток на нагрузке во время своего разряда на неё при следующем открытии ключа.

Инвертирующий преобразователь

Подобная сборка также не имеет гальванической развязки между входным и выходным каскадами. В ней совсем иное включение дросселя, конденсатора и нагрузки. Они расположены параллельно.

Инвертирующий ИС

При открытом ключе VT1 ток протекает по цепи: плюсовая клемма – транзистор – дроссель – минусовая клемма. Дроссель накапливает энергию при содействии магнитного поля. Когда транзистор закрывается, то цепь прохождения тока меняется: дроссель – конденсатор C1 – диод VD1 – дроссель. Энергия дросселя и энергия конденсатора будут полностью отдаваться нагрузке. Амплитуда пульсации целиком зависит от ёмкости C1. В этот момент напряжение на нагрузке не меняется, несмотря на то, что ток через С1 спадает почти до нуля.

Кстати. Выходное напряжение у инвертирующих ИС может отличаться от напряжения источника питания, как в большую, так и в меньшую сторону.

Преобразователь напряжения 3-12В/+15В, -15В

Преобразователь напряжения, схема которого показана на рис. 10, отличается тем, что в нем цепь нагрузки гальванически развязана от цепи управления. Это позволяет получить несколько вторичных стабильных напряжений. Использование интегрирующего звена в цепи обратной связи позволяет улучшить стабилизацию вторичного напряжения.

READ  Электролитический конденсатор

Рис. 10. Схема преобразователя стабилизированного напряжения с биполярным выходом 15+15В.

Частота преобразования уменьшается почти линейно при уменьшении питающего напряжения. Это обстоятельство усиливает обратную связь в преобразователе и повышает стабильность вторичного напряжения.

Напряжение на сглаживающих конденсаторах вторичных цепей зависит от энергии импульсов, получаемых от трансформатора. Наличие резистора R2 делает напряжение на накопительном конденсаторе С3 зависимым и от частоты следования импульсов, причем степень зависимости (крутизна) определяется сопротивлением этого резистора.

Таким образом, подстроечным резистором R2 можно устанавливать желаемую зависимость изменения напряжения вторичных обмоток от изменения напряжения питания. Полевой транзистор ѴТ2 — стабилизатор тока. КПД преобразователя может доходить до 70… 90%.

Нестабильность выходного напряжения при напряжении питания 4… 12 В не более 0,5%, а при изменении температуры окружающего воздуха от -40 до +50°С — не более 1,5%. Максимальная мощность нагрузки — 2 Вт.

При налаживании преобразователя резисторы R1 и R2 устанавливаются в положение минимального сопротивления и подключают эквиваленты нагрузок RH. На вход устройства подается напряжение питания 12 В и с помощью резистора R1 на нагрузке Rн устанавливается напряжение 15 В. Далее напряжение питания уменьшают до 4В и резистором R2 добиваются напряжения на выходе также 15 В. Повторяя этот процесс несколько раз, добиваются стабильного напряжения на выходе.

Обмотки I и II и магнитопровод трансформатора у обоих вариантов преобразователи одинаковы. Обмотки намотаны на броневом магнитопроводе Б26 из феррита 1500НМ. Обмотка I содержит 8 витков провода ПЭЛ 0,8, а II — 6 витков провода ПЭЛ 0,33 (каждая из обмоток III и IV состоит из 15 витков провода ПЭЛ 0,33 мм).

Купить высоковольтные конденсаторы у производителей

Производством высоковольтных конденсаторов занимаются такие компании:

  • Aerovox Corp.. Американская фирма, занимающаяся изготовлением пленочных высоковольтных конденсаторов для электродвигателей, микроволновых печей, кондиционеров, дефибрилляторов;
  • AISHI. Компания считается лидером в производстве алюминиевых электролитических конденсаторов;
  • American Technical Ceramics (ATC). Основная специализация компании – керамические конденсаторы, резисторы, индуктивности и изделия из многослойной керамики;
  • ARCOTRONICS ITALIA SPA. Фирма специализируется на производстве пластиковых пленочных конденсаторов. Кроме того, занимается изготовлением танталовых конденсаторов, фильтров для подавления электромагнитных шумов;
  • BHC Components. До сих пор является европейским лидером в производстве алюминиевых электролитических конденсаторов.

Больше о высоковольтных конденсаторах разного типа можно узнать на выставке «Электро».

Низковольтное оборудованиеРегулирующая аппаратураЭлектрическое оборудование

Импульсные блоки питания: как работает структурная схема и взаимодействуют ее части — краткое пояснение

Правило №1 всех ИБП: чем выше рабочая частота, тем лучше. Преобразование электроэнергии выполняется не на промышленных 50 герц, а на более высоких сигналах в пределах 1÷100кГц.

За счет этого снижаются потери и общий вес всех элементов, но усложняется технология. Принципы работы импульсного блока питания помогает понять его структурная схема.

Показываю ее составные части прямоугольниками, связи стрелками, а форму выходного сигнала из каждого блока — мнемонической фигурой преобразованного напряжения (темно синий цвет сверху).

Сетевой фильтр пропускает через себя промышленную синусоиду. Одновременно он отделяет из нее все посторонние помехи.

Очищенная от помех синусоида поступает на выпрямитель со сглаживающим фильтром. Он превращает полученную гармонику в сигнал напряжения строго постоянной формы действующей величины.

Следующим этапом начинается работа инвертора. Он из постоянного стабилизированного сигнала формирует высокочастотные колебания уже не синусоидальной, а практически строго прямоугольной формы.

Преобразованная в подобный вид электрическая энергия поступает на силовой высокочастотный трансформатор, который, как и обычный аналоговый, видоизменяет ее на пониженное напряжение с увеличенным током.

После силового трансформатора наступает очередь работы выходного выпрямителя.

Заключительным звеном работает сглаживающий выходной фильтр. После него на блок управления бытового прибора поступает стабилизированное напряжение постоянной величины.

Качество работы импульсного блока поддерживается за счет создания в рабочем состоянии обратной связи, реализованной в блоке управления инвертора. Она компенсирует все посадки и броски напряжения, вызываемые колебаниями входной величины или коммутациями нагрузок.

Пример монтажа деталей показан на фотографии платы импульсного блока питания ниже.

Сетевой выпрямитель имеет в своем составе предохранитель на основе плавкой вставки, диодный мост, электромеханический фильтр, набор дросселей, конденсаторы развязки со статикой.

Накопительная емкость сглаживает пульсации.

Генератор инвертора на основе силового ключевого транзистора в комплекте с импульсным трансформатором выдает напряжение на выходной выпрямитель с диодами, конденсаторами и дросселями.

Оптопара в узле обратной связи обеспечивает оптическую развязку электрических сигналов.

Разберем все эти части подробнее.

Где используются

Высоковольтные накопители заряда применяются в схемах таких имеющих большую энергоемкость устройств, как:

  • умножители напряжения,
  • генераторы Маркса,
  • катушки Тесла,
  • высокочастотные импульсные установки,
  • радиолюбительская и профессиональная приемо-передающая аппаратура,
  • пусковые блоки трехфазных электродвигателей большой и средней мощности.

Катушка Тесла

Высоковольтные накопители заряда, в отличие от используемых при более низких значениях напряжения аналогов, являются очень опасными для человеческого организма устройствами. Так, заряженный накопитель при контакте с неаккуратным обращением может привести к серьезной электротравме, повреждению кожных покровов и внутренних органов. Мощные устройства данного вида могут накапливать заряд, прохождение которого через человеческое тело крайне опасно.

Пленочные высоковольтные конденсаторы

Когда появились полипропиленовые высоковольтные конденсаторы типа ТРС, проектирование преобразовательной техники существенно изменилось.

Современные технологии способны обеспечить конденсаторы необходимыми и уникальными свойствами:

  • высокой надежностью;
  • способностью сохранять работоспособность до 5 % изначальной емкости благодаря технологии самовосстановления полипропиленовой пленки при аварии;
  • небольшими размерами при высоких значениях емкости и напряжения, а также максимальных значениях силы тока на один конденсатор;
  • долгим сроком эксплуатации при гораздо более неблагоприятных условиях окружающей среды благодаря наполнению неактивным маслом (в то время, как аналогичные конденсаторы заполняются газом);
  • возможностью использования конденсаторов с индуктивностью в 40 нГн в преобразовательных приборах на основе IGBT технологий.

Схема стабилизации напряжения: как работает

Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.

Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.

С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.

Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.

В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.

Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.

Для закрепления материала в памяти рекомендую посмотреть видеоролик владельца Паяльник TV, который хорошо объясняет информацию про импульсные блоки питания: принципы работы на примере конкретной модели.

Надеюсь, что моя статья поможет вам выполнить ремонт ИБП своими руками за 7 шагов, которые я изложил в другой статье.

Задавайте возникшие вопросы в разделе комментариев, высказывайте свое мнение. Его будет полезно знать другим людям.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
