Как расшифровать маркировку трансформатора

Введение в эксплуатацию

Вводить в эксплуатацию оборудование можно только после предварительной подготовки. Сначала производится визуальный осмотр агрегата. На нем не должно быть дефектов. Элементы конструкции должны соответствовать заводской конфигурации.

Проводится визуальная оценка маслоуплотнительных материалов, крепежей. При необходимости их следует подтянуть. Протечки масла недопустимы

Обратить внимание нужно и на уровень масла в баке. Показатель находится на установленном производителем уровне

При необходимости излишек потребуется слить. При недостаточном уровне охладителя, нужно долить жидкость в бак.

Изоляторы протираются сухой ветошью и бензином. В корпус гильзы термометра нужно залить специальное масло. Далее нужно смонтировать измерительный прибор.

Если индикаторный силикагель увлажнен, его необходимо заменить. Он находится в конструкции осушителя воздуха. Аппаратура должна быть подключена к заземлению. Это также необходимо проверить перед запуском.

Масло из охладительной системы потребуется взять на анализ. Оно должно соответствовать установленным требованиям. После этого пробка изолируется. Если масляная жидкость не соответствует установленным требованиям, необходимо полностью ее слить. Новый охладитель соответствующего качества заливается в систему.

Замеряется сопротивление обмоток. Переключатель должен быть установлен в рабочее положение. После этого оборудование можно включить в сеть.

Определение методом гальванометра

Существует несколько способов определить правильность подсоединения обмоток. Самый простой способ – использование вольтметра магнитоэлектрической системы. Его еще называют методом постоянного тока.

Для этого к концам проверяемой обмотки подключают измерительный прибор, а на другую обмотку подают постоянное напряжение. Отклонение стрелки в момент  замыкания ключа покажет полярность подключения обмотки. Такие действия производятся для каждой обмотки.

Также можно воспользоваться простым вольтметром при подключении переменного напряжения. Для этого на одну из обмоток подают пониженное переменное напряжение, а остальные две обмотки соединяют последовательно и  подключают к вольтметру. Отсутствие или слишком малые показания говорят о том, что обмотки включены встречно.

Техническое обслуживание и ремонт ТМГ

Перед тем, как залить и долить масло в устройство, рекомендуется проверить факт, что ранее оно не использовалось. На каждую партию масла, которое заливается и доливается в устройство, необходимо наличие сертификатов качества от поставщика, удостоверяющих соответствие масла установленным стандартам и техническим условиям. Сведения о соответствии масла, которое поступает с трансформатором, вносятся в паспорт, либо трансформаторный формуляр

Важно отметить, что допускается доливать в аппарат масло только с величиной пробивного напряжения до 35 кВ. Доливка осуществляется по необходимости

Интересное видео: Производство трансформаторов ТМГ

https://youtube.com/watch?v=fYUtgW0j2S0

Текущий ремонт трансформаторов выполняется в сроки, установленные руководящим документом «Правила технической эксплуатации электрических станций и сетей». После окончания текущих ремонтов оборудования проводятся испытания.

Из приведённого описания видно, что ТМГ неприхотлив в использовании и требует минимальных затрат при обслуживании. Помимо этого, трансформаторное устройство обладает рядом преимуществ, среди которых значение коэффициента полезного действия до 99%, отличные эксплуатационные качества, а также защита от перегрева и коротких замыканий.

Цифры

После перечисленных обозначений могут следовать числовые значения. Это номинальное напряжение обмотки в кВ, мощность в кВА. Для автотрансформаторов добавляется информация о напряжении обмотки СН.

В маркировке может присутствовать первый год выпуска представленной конструкции. Мощность агрегатов может составлять 20,40, 63, 160, 630, 1600 кВА и т. д. Этот показатель подбирают в соответствии с эксплуатационными условиями. Существует оборудование более высокой мощности. Этот параметр может достигать 200, 500 МВА.

Продолжительность применения трансформаторов советского производства составляет порядка 50 лет. Поэтому в современных энергетических коммуникациях может применяться оборудование, выпущенное до 1968 г. Их периодически совершенствуют и реконструируют при капитальном ремонте.

Расшифровка трансформаторов, примеры

Трансформаторы тока обозначаются следующим образом:
• Т — Буква указывает, что это именно трансформатор тока
• Вторая буква означает конструктивное исполнение: «П» — проходной, «О» – опорный трансформатор, «Ш» -шинный, «Ф» — с фарфоровой покрышкой
• Третье обозначение указывает на изоляцию и систему охлаждения обмоток трансформатора «Л» — литая изоляция, «М» — масляная,
Потом идет через “-“ класс изоляции, климатическое исполнение трансформаторов, и, категория установок.

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

  •  Т – тока
  •  П – проходной
  •  Л – литая изоляция
  •  Класс 10 кВ
  •  УХ – умеренного и холодного климата
  •  4 – четвертая категория
  •  100/5А – коэффициент трансформации как сто к пяти.

Примеры расшифровка трансформаторов напряжения:
ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Маркировка

Чтобы выбрать агрегат, соответствующий требованиям сети, потребуется вникнуть в особенности маркировки. Каждая установка масляного типа обозначается по следующей схеме:

ТМ-х/6(10) у(ХЛ)1

Расшифровка выглядит так:

  • Т – трехфазный трансформатор.
  • М – масляная система охлаждения с естественной циркуляцией жидкости в системе.
  • х – мощность агрегата (номинальная), кВт.
  • 6(10) – напряжение обмотки ВН, кВ.
  • у(ХЛ)1 – климатический тип исполнения.

На основе представленной информации каждый может подобрать правильный тип прибора. Он будет максимально соответствовать требованиям потребителя.

Расшифровка буквенных символов

Основные марки трансформаторов представлены в виде буквенных обозначений и выглядят таким образом: ТМ, ТМЗ, ТСЗ, ТСЗС, ТРДНС, ТМН, ТДНС, ТДН, ТРДН, ТРДЦН.

  • Т – трехфазная конструкция устройства;
  • Р – разделение обмотки низкого напряжения на две части;
  • С – сухой тип трансформатора;
  • М – наличие масляного охлаждения трансформатора, циркуляция воздуха и масло происходит естественным путем;
  • Ц – в трансформаторах этого типа циркуляция воды и масла осуществляется принудительно. Движение воды происходит по трубам, а масло течет между ними в виде ненаправленного потока.
  • МЦ – означает естественную циркуляцию воздуха в трансформаторе и принудительную циркуляцию масла с ненаправленным потоком;
  • Д – соответствует масляному трансформатору с принудительной циркуляцией масла и естественной циркуляцией воздуха;
  • ДЦ – относится к конструкции трансформатора с принудительной циркуляцией воздуха и масла в системе охлаждения;
  • Н – регулировка напряжения устройства осуществляется под нагрузкой;
  • С – если данная буква проставлена в конце маркировки, это указывает на использование трансформатора в самой электростанции.
  • З – означает герметичную модель трансформатора, в котором имеется азотная подушка и отсутствует расширитель.
Советуем изучить  Правила техники безопасности при эксплуатации электроустановок

Маркировка трансформаторов

Любой трансформатор отличается различными конструктивными особенностями, областью применения, номинальным напряжением и климатическими условиями и т.п. Нужно уметь правильно расшифровать маркировку буквенно — цифровые обозначения характеристик трансформаторов: его мощность, систему охлаждения, количество обмоток, напряжение на обмотках высшего напряжения и низшего напряжения.

Любая цифра или буква на табличке набитой на корпусе трансформатора имеет свое значение. Некоторые буквы могут отсутствовать, другие не могут быть одновременно, например «О» и «Т» однофазный и трехфазный.

Самые частые обозначения трансформаторов буквенные: ТМ, ТС, ТСЗ, ТД, ТДЦ, ТМН, ТДН, ТЦ, ТДГ, ТДЦГ, ОЦ, ОДГ, ОДЦГ, АТДЦТНГ, АОТДЦН и т. д

  1.  А – обозначает автотрансформатор
  2.  Первая буква отмечает фазировку: Т — трехфазный, О – однофазный;
  3. Буква Р (с расщепленной обмоткой) после числа фаз в обозначении указывает, что обмотка низшего напряжения представлена двумя (тремя) обмотками.
  4. Вторая буква указывает на систему охлаждения: М — естественное масляное, т. е. естественная циркуляция масла, С — сухой трансформатор с естественным воздушным охлаждением открытого исполнения, Д — масляное с дутьем, т. е. с обдуванием бака при помощи вентилятора, Ц — принудительная циркуляция масла через водяной охладитель, ДЦ — принудительная циркуляция масла с дутьем.
  5. Наличие второй буквы Т означает, что трансформатор трехобмоточный, двухобмоточный специального обозначения не имеет.
  6. Н — регулирование напряжения под нагрузкой (РПН), отсутствие — наличие переключения без возбуждения (ПБВ),
  7. Г — грозоупорный.
  8. За буквенными обозначениями следуют (Uн) номинальная мощность трансформатора (кВА)
  9. через дробь — класс номинального напряжения обмотки ВН (кВ). В автотрансформаторах добавляют в виде дроби класс напряжения обмотки СН. Иногда указывают год начала выпуска трансформаторов данной конструкции.

Шкала номинальных мощностей трехфазных силовых трансформаторов и автотрансформаторов (действующие государственные стандарты 1967 — 1974 гг.) высоковольтных сетей выстроена так, чтобы были значения мощности, кратные десяти: 20, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 кВА и т. д. Отдельные исключение составляют мощности 32000, 80000, 125000, 200000, 500000 кВА

Срок службы трансформаторов довольно длительные и равен 50 лет. В наше время можно встретить трансформаторы промышленных производств изготовленные еще 1968г, прошедшие капитальный ремонт.

Шкала мощностей трансформаторов выпущенных в СССР: 5, 10, 20, 30, 50, 100, 180, 320, 560, 750, 1000, 1800, 3200, 5600, …, 31500, 40500, кВА и т. д.

Чтобы не запутаться в табличке указанных данных, можно разбить ее шесть групп.
Пример определения показателей для трансформатора АОДЦТН — 333000/750/330
автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ

Общее устройство и принцип работы

Каждый трансформатор оборудуется двумя или более обмотками, индуктивно связанными между собой. Они могут быть проволочными или ленточными, покрытыми изоляционным слоем. Обмотки наматываются на сердечник, он же магнитопровод, выполненный из мягких ферромагнитных материалов. При наличии одной обмотки, такое устройство называется автотрансформатором.

Принцип действия трансформатора довольно простой и понятный. На первичную обмотку устройства подается переменное напряжение, что приводит к течению в ней переменного тока. Этот переменный ток, в свою очередь, вызывает создание в магнитопроводе переменного магнитного потока. Под его воздействием в первичной и вторичной обмотках происходит наведение переменной электродвижущей силы (ЭДС). Когда вторичная обмотка замыкается на нагрузку, по ней также начинает течь переменный ток. Этот ток во вторичной системе отличается собственными параметрами. У него индивидуальные показатели тока и напряжения, количество фаз, частота и форма кривой напряжения.

Энергетические системы, осуществляющие передачу и распределение электроэнергии, пользуются силовыми трансформаторами. С помощью этих устройств изменяются величины переменного тока и напряжения. Однако частота, количество фаз, кривая тока или напряжения, остаются в неизменном виде.

В конструкцию простейшего силового трансформатора входит магнитопровод, изготавливаемый из ферромагнитных материалов, преимущественно из листовой электротехнической стали. На стержнях магнитопровода – сердечника располагаются первичная и вторичная обмотки. Первичная обмотка соединяется с источником переменного тока, а вторичная подключается к потребителю.

В силовых трансформаторах при протекании через витки обмотки также создается переменный магнитный поток, возникающий в магнитопроводе. Под его влиянием в обеих обмотках индуктируется ЭДС. Выходное напряжение может быть выше или ниже первоначального, в зависимости от того, какой тип трансформатора используется – повышающий или понижающий. Значение ЭДС в каждой обмотке различается в соответствии с количеством витков. Таким образом, если создать определенное соотношение витков в обмотках, можно создать трансформатор с требуемым отношением входного и выходного напряжений.

Из чего состоит трансформатор ТМГ-25

Устройство включает в себя несколько основных деталей:

  • Бак и радиаторы
  • Специальная крышка, прикрывающая бак
  • Расширительный бачок и активная часть

В баке есть пробка, которая необходима для забора проб охлаждающей жидкости, и пластинка, заземляющая аппарат.

Сверху корпус бака покрыт атмосферостойкой краской сероватой гаммы. Оттенок может быть разным: от серого, до темно-графитового. Кроме того, по вашему желанию мы сможет заменить тон покрытия на любой другой. В бак входят следующие основные части:

  • Стенки из толстой стали
  • Верхняя рама
  • Радиаторы
  • Петли, которые помогают поднимать прибор
  • Плотное дно, на которое установлены опорные лапы

Главной задачей расширительного бачка является компенсирование различных изменений в объеме охлаждающей жидкости, которые могут зависеть от внешней среды. Данная деталь снабжена:

  • Отметками минимального и максимального количества жидкости.
  • Широкой горловиной, в которую можно доливать охладитель.

ТСМ расшифровка

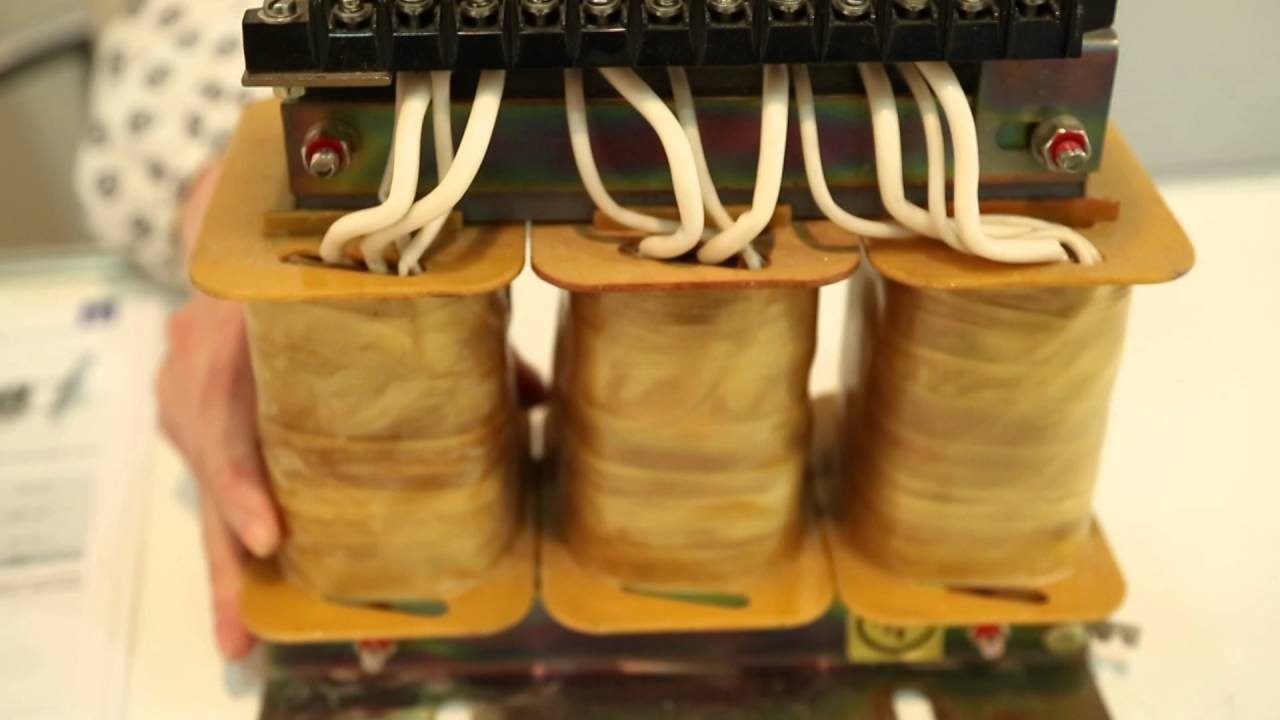

Эти электромагнитные устройства предназначены для трёхфазных цепей и сделаны без дополнительного охлаждения, то есть сухими. Мощность их колеблется от 0,16 до 1 кВА, чаще всего применяются для выпрямителей и полупроводниковых блоков питания. Одним из преимуществ такого устройства является то, что он может располагаться в корпусе в любом положении, горизонтальном или вертикальном.

Советуем изучить  Тепловой конвектор

Расшифровка его маркировки такая:

После чего указывается его мощность и дополнительные условия климатического применения.

В промышленности и в быту применяется множество сухих и масляных трансформаторов различного назначения. Если есть на них табличка заводского исполнения, то расшифровать его не составляет труда. Главное применять в соответствии с типом электроустановки, мощностью, а также чтобы напряжения и токи всех обмоток были использованы в нормальных условиях без перегрузок. Тогда эти непривередливые, надёжные и неприхотливые в обслуживании устройства могут прослужить десятки лет.

Примеры соединений трансформаторов тока

На рисунке 1, б три трансформатора тока и реле Р1, Р2 и Р3 соединены в звезду. В нейтральный провод включено реле Р4.

В нормальном режиме, а также при трехфазном коротком замыкании токи проходят в реле Р1, Р2, Р3, но в реле Р4 тока нет, так как геометрическая сумма токов, проходящих через реле Р1, Р2 и Р3, равна нулю.

При двухфазных коротких замыканиях ток проходит в двух поврежденных фазах (например, в фазах A и C), срабатывают реле Р1 и Р3. В реле Р4 проходит сумма токов двух фаз. Но они в данном случае равны, а по направлению противоположны. Поэтому реле Р4 не срабатывает.

При однофазном коротком замыкании (например, замыкание на землю фазы B) срабатывают реле поврежденной фазы Р2 и Р4. Таким образом, нулевой провод звезды является фильтром токов нулевой последовательности. Токи прямой и обратной последовательности через него не проходят, так как каждая из этих систем в сумме дает нуль.

Принцип действия дифференциальной защиты трансформатора Т поясняет рисунок 1, в. Слева изображены направления токов при нормальной нагрузке, а также при внешнем коротком замыкании (I1 и I2 – токи в силовой цепи). Нетрудно видеть, что ток в реле Р близок к нулю, так как вторичные токи трансформаторов тока (смотрите стрелки) проходят через реле навстречу. Конечно, коэффициенты трансформации трансформаторов тока должны быть надлежащим образом подобраны.

При коротком замыкании внутри трансформатора (рисунок 1, в справа) или на его выводах направление тока меняется, токи в реле суммируются и оно срабатывает. На рисунке 1, г дан пример дифференциальной защиты трансформатора с соединением звезда – треугольник, то есть со сдвигом первичных и вторичных токов на 30°.

В таких случаях необходимо кроме компенсации неравенства первичных и вторичных токов (путем подбора коэффициентов трансформации трансформаторов тока) компенсировать сдвиг по фазе. Компенсация сдвига по фазе достигается соединением в треугольник трансформаторов тока, установленных со стороны звезды силового трансформатора, и соединением в звезду трансформаторов тока, установленных со стороны треугольника.

Инструкция по использованию

Если вы планируете осуществлять работу с устройством, тогда необходимо изучить правила его использования. Также вам необходимо помнить, что устройство считается достаточно опасным. Если вы используете трансформатор ТМГ, тогда изучите рекомендации по использованию:

  1. Работу с устройством необходимо осуществлять только в удобной одежде.
  2. Нельзя осуществлять работу с устройством, которое имеет вмятины и трещины.
  3. Постарайтесь регулярно проверять КТП на количество масла в баке.
  4. Перед началом работы устройства проверьте его на работоспособность.
  5. Для хранения трансформатора, вам может потребоваться сухое помещение.

Основные характеристики трансформатора

На рис.1.3 изображен внешний вид трансформатора ТРДН-40000/110.

Рисунок 1.3 – Внешний вид трансформатора ТРДН-40000/110

В соответствии с принятой системой обозначений аббревиатура трансформатора ТРДН-40000/110-У1 расшифровывается так:Т – трехфазный трансформатор;Р – наличие ращепленной обмотки низкого напряжения;Д – охлаждение производится с естественной циркуляцией масла и принудительной циркуляцией воздуха;Н – регулирование напряжения производится под нагрузкой РПН;40000 – номинальная мощность трансформатора, кВ•А;110 – класс напряжения обмотки высокого напряжения, кВ;У1 – климатическое исполнение, категория размещения по ГОСТу 15150. Основные параметры этого трансформатора приведены в табл.1.1 [].

Таблица 1.1 – Технические параметры ТРДН-40000/110-У1

Номинальная частота, Гц  50
Схема и группа соединения обмоток Υн/Δ-Δ-11-11
Номинальное значение напряжения ВН, кВ  115
Номинальное значение напряжения НН, кВ  11
 Напряжение КЗ (ВН-НН), %  10,5
 Ток холостого хода, не более, %  0,55
 Ступени регулирования РПН в нейтрали ВН  ±9х1,78%
 Полный срок службы, лет  25

В требованиях для силовых трансформаторов сказано, что для обеспечения продолжительной и надежной эксплуатации трансформаторов необходимо обеспечить:

  • соблюдение необходимых нагрузочных, температурных режимов и уровня напряжений;
  • соблюдение характеристик трансформаторного масла и изоляции в пределах установленных норм;
  • содержание в исправном состоянии устройств охлаждения трансформатора, защиты масла, регулирования напряжения и т. д.

Трансформаторы силовые трехфазные, двухобмоточные, герметичные распределительные серии ТМГ

Мощность от 16 до 2500 кВА, класс напряжения до 20 кВ общего назначения с естественным масляным охлаждением с переключением ответвлений без возбуждения (ПБВ), включаемые в сеть переменного тока частотой 50 Гц. Предназначены для преобразования переменного тока и служат для передачи и распределения электрической энергии в энергетических установках.

Трансформаторы ТМГ предназначены для работы в следующих условиях:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха от минус 45 °С до плюс 40 °С – для трансформаторов исполнения «У»; от минус 60 °С до плюс 40 °С – для трансформаторов исполнения «УХЛ».
  • Категория размещения трансформаторов – 1.

Трансформаторы масляные герметичные ТМГ допускают эксплуатацию в условиях категорий размещения 2, 3, 4.

Трансформаторы серии ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, во взрывоопасной и химически активной среде.

Регулирование напряжения осуществляется на полностью отключенном трансформаторе переключателем без возбуждения (ПБВ), позволяющим регулировать напряжение ступенями по 2,5% в диапазоне до ±5%.

Трансформаторы ТМГ герметичного исполнения, не имеют расширителей. Гофрированные баки трансформаторов безопасны и имеют высокую надежность. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет их упругой деформации.

Трансформаторы ТМГ комплектуются маслоуказателями поплавкового типа и предохранительными клапанами пружинного типа, настроенными на срабатывание при избыточном давлении 40 кПА.

По заказу потребителя в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении, возможна установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла трансформаторы ТМГ комплектуются жидкостными термометрами типа ТТЖ-М 240/66 150С ТУ25-2022.0006.90.

Трансформаторы мощностью от 1000 до 2500 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром типа ТКП.

В нижней части бака имеется пластина заземления и сливная пробка. Конструкция пробки позволяет, при частичном отворачивании ее, производить отбор пробы масла.

Советуем изучить  Автоматический ввод резерва

Трансформатор ТМГ снабжается прикрепленной на видное место табличкой с основными техническими данными.

Трансформаторы мощностью от 400 кВА и выше поставляются с транспортными роликами, позволяющими осуществлять продольное или поперечное перемещение трансформатора. По специальному заказу потребителя завод может доукомплектовать транспортными роликами трансформаторы мощностью от 63 кВА.

Конструкция и принцип действия трансформаторов

Человечество придумало несколько десятков способов производства электроэнергии: выработка электричества из тепла, с помощью энергии воды, ветра, солнца и многие другие. Беда состоит в том, что потребители этой энергии могут отстоять от места его производства на несколько сотен километров.

Доставить электричество по проводам на такие расстояния с экономической и технической точки зрения выгоднее всего под высоким напряжением – в этом случае потери на сопротивление в цепи минимальны. Однако и производители, и потребители используют ток с гораздо меньшими значениями разности потенциалов. Именно для изменения напряжения электрического тока в широком диапазоне значений используются такие устройства, как трансформаторы.

Самый простой трансформатор представляет собой две катушки с обмоткой, электрически никак не связанные между собой. Через них проходит металлический сердечник, который является общим для обеих обмоток. К одной из катушек подключается источник тока – это первичная обмотка, а к другой, которую называют вторичной, подключают потребителя.

Принцип действия основан на одном из основных свойств переменного электрического поля: оно может создавать магнитное поле, которое, в свою очередь, может создавать электричество. Ток, бегущий по первичной обмотке, создает в сердечнике переменное магнитное поле. Так как сердечник (другое его название – магнитопровод) общий для двух обмоток, то и магнитное поле распространяется на обе катушки.

Если на первичной обмотке электричество производит магнитное поле, то на вторичной происходит обратный процесс: магнитное поле «заставляет» электроны внутри катушки бежать в определенном направлении, индуцируя в ней, тем самым, электрический ток. Его значение напрямую зависит от поданного напряжения и количества витков на обмотке.

Существует два режима работы трансформаторов: понижающий и повышающий. В первом случае напряжение уменьшается, во втором – повышается.

Практически любой трансформатор может работать в обоих режимах: достаточно переключить приходящий ток и потребителя между катушками.

Промышленные трансформаторы достигают огромных размеров и являются источником большого количества тепла. Для его отвода применяется воздушное или жидкостное охлаждение. В качестве жидкости может выступать масло, вода или другие жидкости с диэлектрическими свойствами. Циркуляция теплоносителя в таких установках может осуществляться как естественным образом (из-за разности плотностей горячего и холодного теплоносителя), так и принудительно.

Конструкция

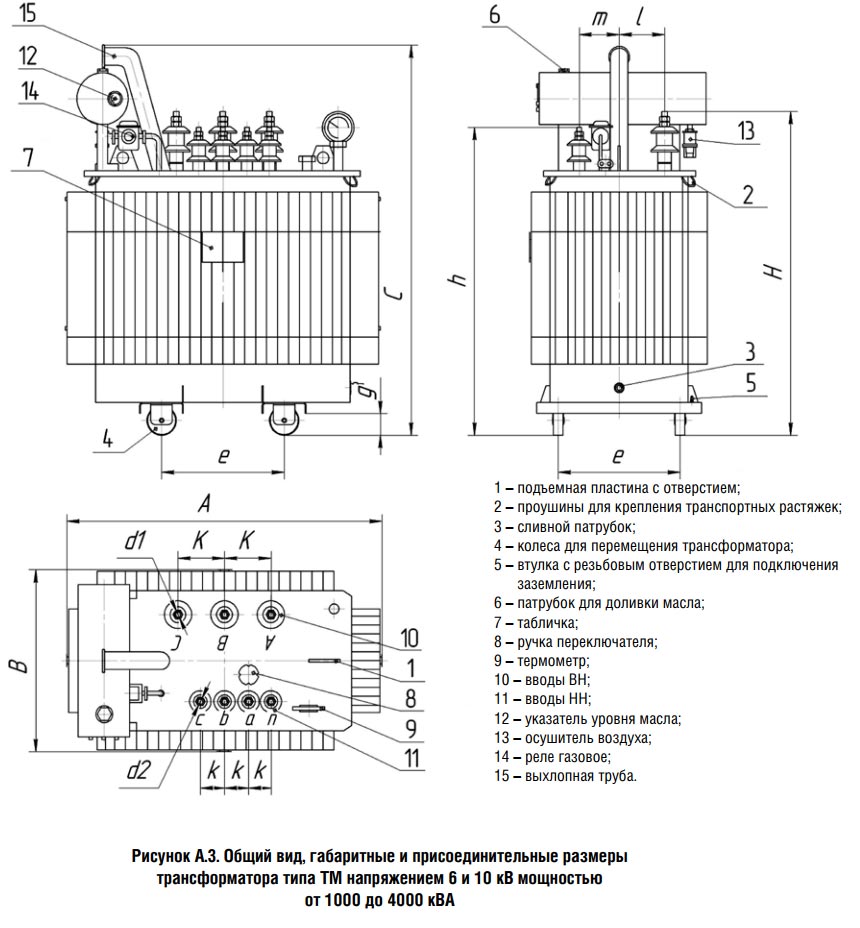

Характеристика представленного оборудования говорит о наличии перечня необходимых конструкционных элементов. Паспортные данные раскрывают информацию о составе системы. В нее входит сварной бак с крышкой, активная часть. Корпус обладает овальную конфигурацию. На крышке есть выводы НН, ВН. Трансформаторы ТМ включают в себя переключатель, расширитель с указателем уровня масла, воздухоосушающее устройство.

Активная часть включает в себя магнитопривод с контурами обмоток. Сердечник обладает верхней и нижней балками. В масляных трансформаторах установлен переключатель. Он контролирует ответвления обмоток. Контуры имеют цилиндрическую конфигурацию. Сердечник изготавливается из специальной ферромагнитной стали, а контуры – из меди.

Инструкциями по эксплуатации предусмотрено для удобства установки оборудования, вес которого в некоторых случаях превышать 4 тыс. кг, два крюка сверху бака. Внизу предусмотрена заземляющая пластина, пробка, позволяющая слить масляное вещество из системы. Описание этой конструкции говорит о возможности взятия проб охладителя. Габаритные агрегаты прочно устанавливаются на подготовленную поверхность. Для этого в нижней части установлены пластины с отверстиями для монтажа на фундамент. Эта процедура оговаривается в паспортных данных.

Особенности эксплуатации

Установки представленной категории эксплуатируются строго в соответствии с общепризнанными стандартами. Ввод в эксплуатацию, контроль состояния оборудования производится обученными, опытными сотрудниками.

Представленная аппаратура устанавливается в районах с умеренным и холодным типом климата. Рядом запрещается хранить пожароопасные, взрывчатые, химические вещества, газы, жидкости.

Установка агрегата производится на высоте не более 1 км над уровнем моря. Конструкция не рассчитана на работу в условиях вибрации, механических ударов или тряски. Рабочий цикл достаточно длительный. Отключение аппаратуры производится для проведения планового ремонта, обслуживания. При появлении признаков неисправности, в аварийной ситуации, питание немедленно отключается.

Температура окружающей среды может достигать от +40 до -45ºС для категории У1. Климатическое исполнение ХЛ1 разрешает эксплуатацию в диапазоне от +40 до -60ºС. Относительная влажность составляет 80%. Перечисленные условия способствуют длительной, эффективной работе оборудования.

Рассмотрев особенности, принцип работы и обозначения трансформаторов НТМИ, можно правильно выбрать устройство, соответствующее потребностям потребителей.

Отличия ТМ от ТМГ

Рис. 5. Сравнение трансформаторов ТМГ и ТМ

Трансформаторы ТМГ нередко сравнивают со схожим по маркировке ТМ, давайте рассмотрим сравнительную характеристику с одним из таких агрегатов на примере следующей таблицы:

Таблица: сравнительные характеристики трансформаторов ТМГ и ТМ

ТМГ ТМ
Отличается более эффективной конструкцией бака, что позволяет улучшить охлаждение, применяя менее сложную конструкцию Применяется классический толстостенный бак с радиаторами устаревшего типа.
За счет герметизации трансформатора масло  не контактирует с атмосферным воздухом, что позволяет сохранять диэлектрические свойства. На жидкий диэлектрик оказывают воздействие не только внутренние процессы, но и влага из окружающего воздуха.
Широко используется конструкция без расширителя. На крышке устанавливается расширительный бак для обеспечения наполнения емкости.
Сигнализатор уровня масла поплавкового типа Сигнализатор уровня масла трубчатый

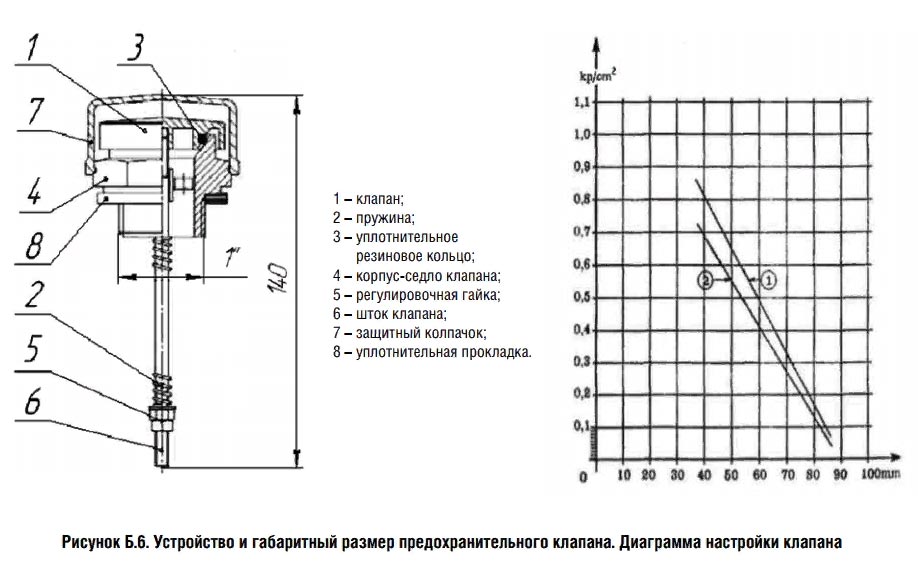

Проблемы с избыточным давлением из-за отсутствия расширительного бака, газы сбрасываются через клапан. Избыток газа или масла при нагреве легко перемещается в расширитель или через дыхательный патрон в окружающее пространство.
Необходимо постоянно контролировать давление на манометре. Давление самостоятельно стабилизируется за счет расширителя.
Низкие показатели надежности от механических или вибрационных воздействий на трансформатор. Высокая степень надежности, трансформатор не боится механических воздействий.
Непригоден к проведению капитального ремонта со вскрытием крышки, так как затруднена повторная герметизация с закачкой масла. Капитальный ремонт может производиться любое количество раз.
Срок службы от 20 до 30 лет Срок службы от 40 до 50лет

Система обозначения выводов трансформаторов напряжения

Измерительные трансформаторы, смотря по обстоятельствам, могут соединяться в звезду, неполную звезду, треугольник, разомкнутый и открытый треугольник. Реле, счетчики и измерительные приборы, питающиеся от измерительных трансформаторов, тоже могут различно соединяться как между собой, так и с измерительными трансформаторами. На схемах, если требуется, звездочками обозначают начала обмоток (смотрите например рисунок 1, г). Ниже даны типичные примеры.

Рисунок 1. Система маркировки выводов и примеры соединений трансформаторов тока. Звездочками обозначены начала обмоток.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как расшифровать маркировку трансформатора
Антенна для телефона
Adblock
detector
