Телефонный провод МКЭШ

Основные параметры

Характеристики позволяют прокладывать кабель почти в любых условиях, именно, благодаря параметрам, кабель стал популярным и универсальным:

1. Температура – в зависимости от класса, предельные значения варьируются от -50 до +75. Однако подразумеваются именно эксплуатационные показания, прокладывать провод МКЭШ нужно в благоприятных условиях, не ниже 15 градусов. В противном случае изоляция на сгибах может повредиться.
2. Влажность. 95% – рекомендованный максимум. В особых случаях используют разновидность с водоблокирующим наполнителем, однако стоимость такого кабеля значительно выше.
3. Долговечность. Среднее время работы при соблюдении рекомендованных условий – около пятнадцати лет.

Длина зависит от разновидности: универсальный МКЭШ – от 25 метров, для модификаций – от 100. Для прокладывания в пучке применяют кабель с индексом «нг». Электротехнические параметры следующие:

• при частоте до 400 ГЦ: постоянное напряжение – 750, переменное – 500 В;
• сопротивление рассчитывается на 1 км при средней температуре 20 градусов, зависит от типа кабеля (минимум 5 МОм).

Для того чтобы узнать технические особенности (примерную массу и длину кабеля на стандартной катушке), стоит воспользоваться сводной таблицей. В ней указаны параметры для каждого типа, с разным количеством токопроводящих жил и диаметром сечения.

Таблица сечений МКЭШ

Сфера применения

Основное назначение этого кабеля — надежная передача различных коммутационных сигналов в коммутационных сетях различной природы и назначения. Именно для защиты от воздействий внешних электромагнитных полей и наводок сторонних токов и служит медный экран с коэффициентом плотности 0.65 (который иногда применяется в качестве единого нулевого провода). Как уже упоминалось, существует кабель МКШ, лишенный такого экрана. Его допустимо использовать там, где опасность помех в результате наводки близка к нулю — например, при одиночной прокладке.

МКЭШ же может применяться для прокладки пучком, в том числе при близком соседстве с силовыми кабелями, дающими мощные помехи. В частности, он применяется:

1. На АТС — автоматических телефонных станциях, для коммутаций внутри станции и, реже, для соединения между собой разных АТС.
2. Для сопряжения блоков передачи данных на телецентрах.
3. В коммутационных блоках электрических систем для передачи автоматике управляющих сигналов (например, для подачи импульса на магнитный пускатель, реле, включающее или выключающее двигатель, и тому подобное).
4. Для подключения контрольно-измерительных приборов и автоматов (КИПиА), в том числе различных датчиков.
5. Для различных слаботочных систем — охранной и пожарной сигнализации, видеонаблюдения, видео- и обычной телефонии.

Способ соединения — клеммный либо с помощью пайки. Экран обязательно должен быть заземлен, а разделанные концы провода — гидрозаизолированы. Это значит, что в разделанный конец, из которого извлечены все необходимые провода, должен быть обжат и залит эпоксидной смолой.

Прокладка допускается любым закрытым способом — в кабель-канале или гофре. В исключительных случаях допустимо вмуровывать кабель МКЭШ без гофры в гипсовую стену.

Основные характеристики

Среди всех эксплуатационных характеристик кабельной продукции наиболее актуальными для серии МКЭШ являются следующие параметры:

• минимальный радиус изгиба, который должен быть равен 5 наружным диаметрам провода;
• погонное сопротивление кабеля — 0,1 Мом/км при эксплуатации линии в среде до +20°C;
• возможность прокладки как в одну линию, так и в пучке с другими кабелями;
• большая строительная длина — более 25 м;
• высокая устойчивость к ударным и механическим нагрузкам;
• большой срок службы — 15 лет.

Наряду с хорошими показателями продукция серии МКЭШ имеет ряд ограничений, которые проявляются в процессе эксплуатации и монтажных работ:

1. Кабель серии МКЭШ может использоваться в температурном диапазоне от -50°C до +50°С, при влажности воздуха менее 98%.
2. Максимально допустимое напряжение зависит от вида тока, протекающего в системе: при постоянном токе — до 0,7 кВ, а при переменном — до 0,5 кВ, с частотой 0,4 кГц.
3. Изделия серии МКЭШ подвержены длительному нагреву отдельной жилы, являющемуся нормальным, до достижения отметки в +70°C, что, согласно допуску, является критическим значением.

Производители

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут какие фирмы более востребованы. Ниже представлен ряд лучших производителей.

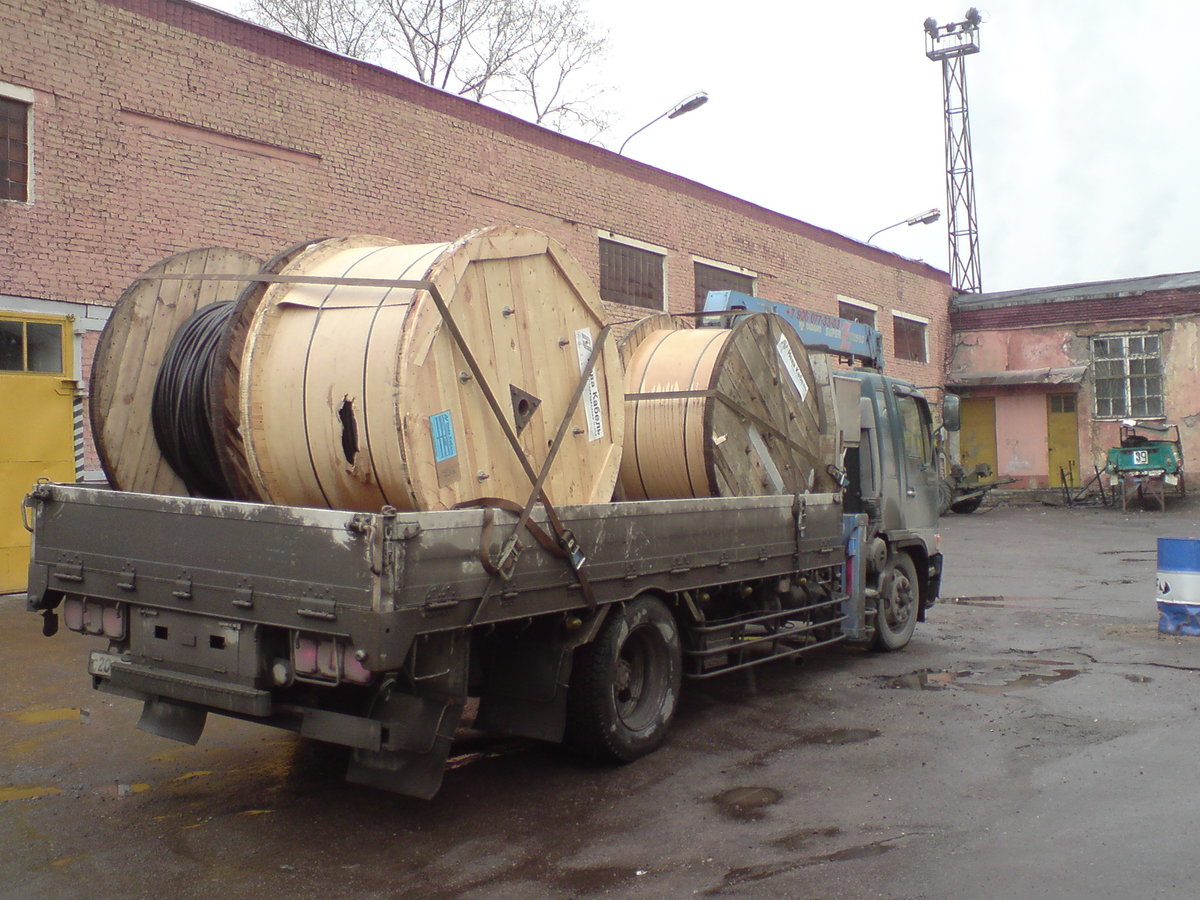

Как правильно перевозить

ОАО «Беларускабель»

Завод основан в Республике Беларусь еще в конце 50х годов прошлого века. В наличии есть терморадиационные провода, теплостойкие, радиочастотные и многие другие. Занимаются поставками в Европу и Россию. Сотрудничают с известными фирмами. В наличии всегда более 30000 видов изделий. Выполняют доставку по воздуху или железной дорогой в самые отдаленные точки страны. Максимальная гарантия на продукцию 5 лет.

Вам это будет интересно Тройник для ТВ кабеля

ООО «ТД «Белкаб»

Фирма основана относительно недавно, в 2009 году. За это время стали одним из крупных заводов в Беларуси и открыли несколько филиалов в России. У производителя есть в наличии все подвиды МКЭШ кабеля. Единственным минусом будет то, что пока у предприятия нет своего сайта с ассортиментом. Поэтому, чтобы узнать о наличии товара, приходится звонить или связываться по электронной почте.

АО «Кабельный

Одна из первых кабельных фирм, которая занимается поставками по стране от любой суммы заказа. Работают с известными промышленными и судоходными предприятиями. Фирма имеет множество положительных отзывов и наград за безупречную работу. В наличии более 35000 тысяч макроразъемов изделий.

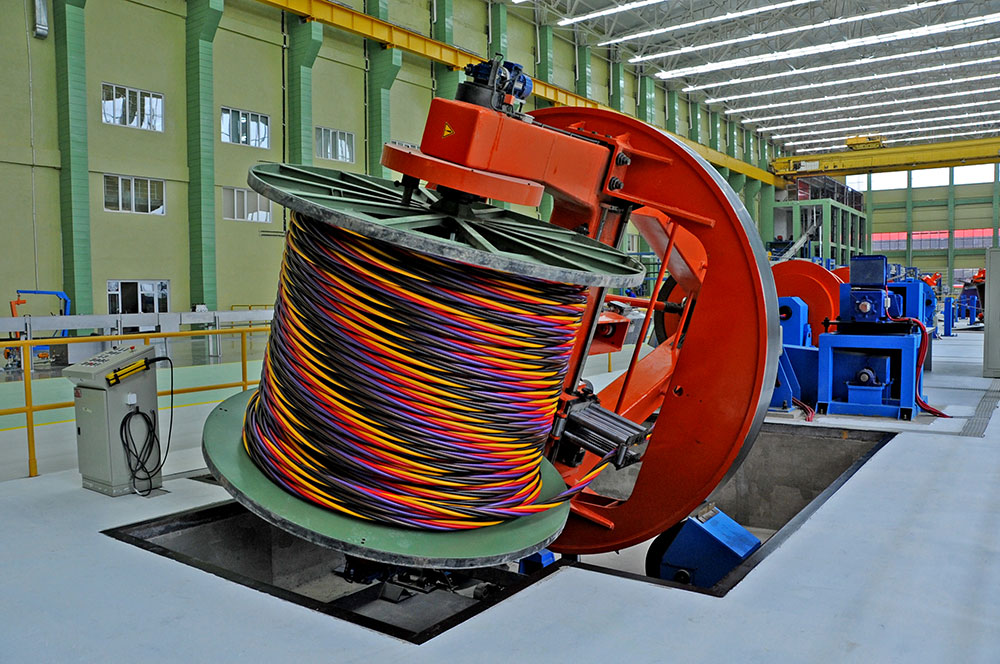

Процесс производства

ТОО «КазЭлектроМаш»

Завод зародился в городе Семипалатинск в 1990 годах. За годы функционирования, предприятие протянуло больше ста километров кабельных линий. В наличии более 20000 тысяч видов макроразъемов. На территории предприятия построен исследовательский центр, поэтому вся продукция имеет высокое качество. Индивидуальный подход к каждому заказу, даже небольшому. Одна из самых быстрых доставок продукции до клиента.

В заключении необходимо отметить, что МКЭШ провод отлично подходит для телефонных и охранных систем, камер видеонаблюдения. Все больше офисов переходят именно на эту модель кабеля. При покупке желательно почитать отзывы о каждой фабрике или обратиться за помощью к опытному электромонтеру.

Особенности монтажа кабеля

Одним из преимуществ серии МКЭШ является то, что его можно прокладывать в кабельных каналах, трубах, колодцах и других линейных сооружениях совместно с кабелями иного назначения. Это достоинство актуально для предприятий с ограниченным пространством, где нет возможностей для прокладки отдельных линий.

От наводок электромагнитного излучения и других помех, исходящих от других кабелей, МКЭШ защищают внутренний (медный) и внешний (поливинилхлоридный) экраны. Они же обеспечивают надёжность и бесперебойную передачу управляющих сигналов.

Но одних экранов недостаточно, чтобы обеспечить необходимое качество передачи; для этого необходимо провести монтажные работы в соответствии с правилами. Ранее они проводились следующим образом: брались концы проводов и распаивались на контакты кросса или распределительного шкафа. А сейчас это делается с использованием кроссировочных колодок.

Каждый конец предназначен для обеспечения прохождения сигнала на отдельный элемент оборудования. Клеммы на кроссировочной колодке обладают цветовой маркировкой, соответствующей цвету жилы. После подключения всех концов к соответствующим клеммам необходимо замкнуть экранирующую медную оболочку на заземлённый корпус оборудования стоечного или шкафового типа. Защита от влаги обеспечивается оконцеванием кабеля с обеих сторон.

Производители

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут какие фирмы более востребованы. Ниже представлен ряд лучших производителей.

Как правильно перевозить

ОАО «Беларускабель»

Завод основан в Республике Беларусь еще в конце 50х годов прошлого века. В наличии есть терморадиационные провода, теплостойкие, радиочастотные и многие другие. Занимаются поставками в Европу и Россию. Сотрудничают с известными фирмами. В наличии всегда более 30000 видов изделий. Выполняют доставку по воздуху или железной дорогой в самые отдаленные точки страны. Максимальная гарантия на продукцию 5 лет.

ООО «ТД «Белкаб»

Фирма основана относительно недавно, в 2009 году. За это время стали одним из крупных заводов в Беларуси и открыли несколько филиалов в России. У производителя есть в наличии все подвиды МКЭШ кабеля. Единственным минусом будет то, что пока у предприятия нет своего сайта с ассортиментом. Поэтому, чтобы узнать о наличии товара, приходится звонить или связываться по электронной почте.

АО «Кабельный завод «Кавказкабель»

Одна из первых кабельных фирм, которая занимается поставками по стране от любой суммы заказа. Работают с известными промышленными и судоходными предприятиями. Фирма имеет множество положительных отзывов и наград за безупречную работу. В наличии более 35000 тысяч макроразъемов изделий.

Процесс производства

ТОО «КазЭлектроМаш»

Завод зародился в городе Семипалатинск в 1990 годах. За годы функционирования, предприятие протянуло больше ста километров кабельных линий. В наличии более 20000 тысяч видов макроразъемов. На территории предприятия построен исследовательский центр, поэтому вся продукция имеет высокое качество. Индивидуальный подход к каждому заказу, даже небольшому. Одна из самых быстрых доставок продукции до клиента.

В заключении необходимо отметить, что МКЭШ провод отлично подходит для телефонных и охранных систем, камер видеонаблюдения. Все больше офисов переходят именно на эту модель кабеля. При покупке желательно почитать отзывы о каждой фабрике или обратиться за помощью к опытному электромонтеру.

Технические характеристики

Итак, переходим к главному вопросу статьи – технические характеристики кабеля МКЭШ. Перечислим их с дополнениями и пояснениями.

Кабель данного типа можно использовать в сетях с переменным током и постоянным. В первом случае он может быть установлен в электрические сети напряжением до 500 вольт и частотою тока до 400 Гц. Что касается постоянного напряжения, то максимальное значение, до которого кабель может быть установлен, это 750 вольт.
Температурный диапазон, при котором МКЭШ может быть эксплуатирован – это от минус 50С до плюс 60С. При этом изгибать изделие можно только при температуре не ниже -15С, противном случае полимерная изоляция начнет ломаться и трескаться.
Существует так называемая допустимая температура нагрева (длительного характера), которую кабель может выдерживать. В случае с МКЭШ этот температурный показатель равен +70С.
Специалисты рекомендуют эксплуатировать эту разновидность кабельного изделия в помещениях или на открытых пространствах только под навесами. При этом оптимальная температура эксплуатации не должна превышать +35С, а влажность быть не более 98%.
МКЭШ можно прокладывать в одну линию или в пучке с другими кабелями

В одиночной прокладке он не поддерживает горение, что очень важно именно для прокладки внутри помещений.
Радиус изгиба соответствует пяти диаметрам провода.
При испытаниях проложенного кабеля используется повышенное напряжение. Если на линию подается напряжение 25 кВ, то время испытания должно составлять 10 минут

Если подается напряжение 2 кВ, то достаточно и одной минуты.
Сопротивление жил провода должно составлять один мегаом на один километр длины. Это при температурном режиме эксплуатации в +20С.
Кабель МКЭШ прекрасно справляется с механическими и ударными нагрузками. К тому же эти нагрузки могут быть как длительными, так и периодическими с быстрым ускорением.
Гарантированный срок службы – 15 лет.

Особенности при транспортировке и прокладке

При транспортировке большое значение имеет упаковка кабеля, она защищает его от механических повреждений и обеспечивает удобный доступ к кабелю при укладке в процессе монтажных работ. В большинстве случаев кабель сворачивается в рулоны от 150 …300 метров, которые плотно стянуты тремя пластиковыми лентами.  статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Кабель МКЭШ в рулоне

Очень важно знать, что при распаковке кабеля перед прокладкой надо обрезать три стягивающие рулон ленты. Конец для разматывания находится в центре рулона, извлеките его и аккуратно выбирайте кабель для укладки на кабель-рост или другие элементы на объекте

Если сделать все правильно рулон будет последовательно разматываться из центра. В противном случае, когда вытягивается конец, расположенный с наружи рулона все запутается, возникнут проблемы, в конечном итоге придется перематывать и укладывать рулон в исходное положение.

Такая упаковка позволяет удобно переносить и складировать рулоны, при транспортировке и монтаже на подвесные конструкции очень важно знать вес кабеля. В большинстве случаев на рулоне вешается бирка, где указаны все параметры:

• Марка кабеля;
• Количество жил и сечение;
• Длина рулона и общий вес.

Но этикетка может оторваться, затереться и данные будут утеряны.

Таблица веса различных кабелей МКЭШ на 1 метр длины:

Наименование кабеля МКЭШ. Количество жил и сечение в мм2	Внешний Ø в мм	Вес в кг/м
2х0,35	6,5	0,050
2х0,5	6,9	0,056
2х0,75	7,2	0,065
3х0,35	6,8	0,06
3х0,5	7,0	0,065
5х0,35	7,8	0,08
5х0,5	8,3	0,09
5х0,75	8,8	0,110
7х0,35	8,5	0,098
7х0,5	8,8	0,111
7х0,75	9,5	0,135
10х0,35	10,5	0,141
10х0,5	11,1	0,161
10х0,75	11,8	0,195
14х0,35	11,2	0,175
14х0,5	11,9	0,198
14х0,75	12,9	0,250

Эти данные позволяют рационально спланировать работы по перевозке, складированию и укладке кабеля, не перегружая транспорт или подвесные стеллажи.

Опорный конспект

Кабели, по которым
осуществляется телефонная связь, состоят из отдельных изолированных
проводников, называемых жилами, скрученными попарно или почетверочно и
заключенными в общую герметичную оболочку из металла, пластмассы или
металлопластмассы. Поверх этой влагозащитной оболочки кабели в зависимости от
способа прокладки могут иметь защитные броневые покровы.

Проводники, из которых
состоит телефонный кабель, называются токопроводящими жилами, изготовляемыми из
меди и алюминия. Эти материалы обладают хорошей электрической проводимостью,
гибкостью и достаточной механической прочностью.

Для
изоляции жил телефонных кабелей используют специальную телефонную бумагу
толщиной 0,05 мм, полиэтилен, обладающий достаточной прочностью и малой
влагопоглащаемостью, и полистирол (стирофлекс), обладающий хорошими
изоляционными свойствами и применяемый для высокочастотных кабельных жил.

Поверх
поясной изоляции на сердечник кабеля накладывают герметичную оболочку, которая
защищает кабель от проникновения в него влаги, а также от различных воздействий
(электрических, химических, механических). Промышленность выпускает кабели с
металлическими, пластмассовыми и комбинированными металлопластмассовыми
оболочками.

Для защиты телефонных
кабелей, прокладываемых непосредственно в земле, от механических повреждений и
действия органических кислот, щелочей и блуждающих токов, вызывающих коррозию,
на металлическую или пластмассовою оболочку накладывают специальные защитные
покровы.

Каждый кабель согласно ГОСТу
имеет условное обозначение или марку, состоящую из букв и цифр.

1.
Как разделяют кабели связи по назначению и по конструкции?

2.
Расскажите про удельное сопротивление медного и алюминиевого провода.

3.
Что вы знаете о бумажной изоляции?

4.
Что вы знаете про парную и звездную скрутку?

5.
Расскажите про повивную скрутку кабельного сердечника.

6.
Что вы знаете про защитную алюминиевую оболочку?

7.
Для чего на кабели накладывают специальный защитный покров?

8.
Что обозначают буквы на маркировке кабеля?

9.
Что обозначают цифры на маркировке кабеля?

10.
Что вы знаете про броню типа – Б и типа – К?

1. По назначению кабели
связи разделяют на междугородные, зоновые, городские и сельские. Отдельную
группу представляют коаксиальные кабели. По конструкции кабели связи бывают
симметричные и коаксиальные.

2. Удельное
сопротивление медного проводника при температуре 20 °С равно 0,0175 ОмЧмм 2 ∕м,
алюминиевого проводника при той же температуре 0,295 ОмЧмм 2 ∕м.
Отсюда видно, что удельное сопротивление алюминиевого проводника в 1,65 раз больше
медного.

3. При
воздушно-бумажной изоляции жилы обмотаны по спирали бумажной лентой. Ленту
накладывают на жилу так, чтобы внутренний диаметр трубки был несколько больше
диаметра жилы. Таким образом, между жилой и бумажной трубкой образуется зазоры,
заполненные сухим воздухом, который и является хорошим изолятором.
Разновидностью воздушно-бумажной изоляции является бумагомассная, покрывающая
жилы кабеля сплошным слоем бумажной массы.

1.
Какие бывают кабели по диапазону частот?

А)
высокочастотные и низкочастотные

Б)
только высокочастотные

В)
только низкочастотные

2. Во сколько раз
удельное сопротивление алюминиевого проводника больше медного?

А) в 1,55 раз

Б)
в 1,65 раз

В)
в 1,75 раз

3.
Какая толщина специальной телефонной бумаги используемой для изоляции жил
телефонных кабелей? 0,05 мм

Расшифровка названия

По старой отечественной традиции каждая буква в названии-аббревиатуре является частью индекса и несет определенную смысловую нагрузку. Так, в данном случае название означает:

• М — монтажный;
• К — кабель (а не провод);
• Э — экранированный;
• Ш — шелк.

Под шелком в данном случае подразумевается дополнительная оболочка, отделяющая проводники в индивидуальных оболочках от экрана. Она выполнена из синтетического полиамидного шелка

Буквенный код традиционно дополняется цифровым, формата (для примера) 4×0.75. Здесь первая цифра — число жил в кабеле, а вторая — их сечение.

Существуют и другие разновидности данной продукции, например кабель МКЭШВнг — негорючий (имеется в виду — не поддерживающий горение при прокладке пучком), или его более «продвинутая» разновидность — кабель типа МКЭШВнг ls — тоже негорючий, но при этом еще и не выделяющий вредных для здоровья веществ при плавлении. Есть вариация МКШ — все то же самое, но без защитного экрана («бюджетная» версия).

Основное назначения кабеля МКЭШ

Кабель успешно используется при пуско-наладочных работах электронного оборудования для коммутационных соединений в цепях подключения контрольно-измерительных приборов. Особенно кабель востребован во вторичных цепях (слаботочных) систем автоматического управления, где к управлению аппаратурой подключается компьютерная техника:

• Для дистанционного управления приемо-передающей аппаратурой на радиотелевизионных центрах;
• В системах с телемеханическим оборудованием;
• В системах охранной сигнализации и видеонаблюдения на других объектах, где необходим телеметрический контроль параметров и управление отдельными элементами в комплексе электронного оборудования.

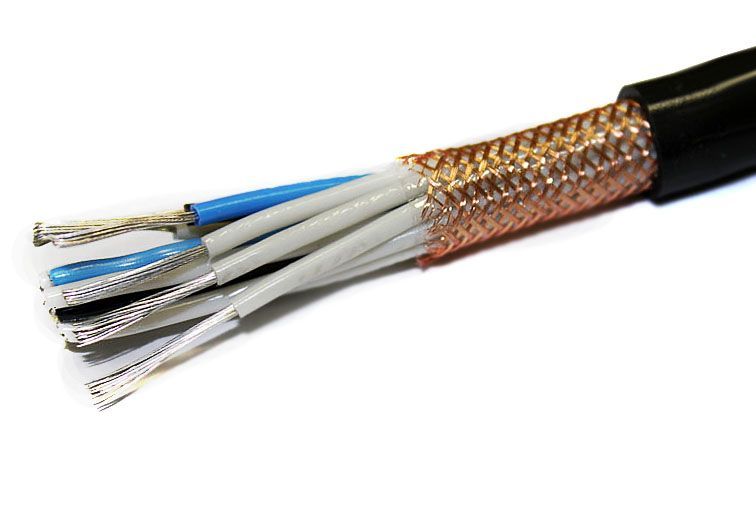

Общий вид кабеля МКЭШ

Аббревиатура МКЭШ расшифровывается специалистами как перечисление признаков назначения и материалов, из которых изготовлен кабель:

• М – монтажный;
• К – капроновая изоляция;
• Э – экранированный;
• Ш – с элементами полиамидного шелка.

В процессе монтажа перечисленных объектов прокладываемые кабели марки МКЭШ обеспечивают электрические соединения между отдельными приборами оборудования. Подключение осуществляется через клемные колодки на кроссах коммуникаций связи методом пайки проводов на контакты. Иногда применяются специальные модификации кабеля МКЭШ, адаптированного для ЧМ датчиков в цепях, где обрабатываются цифровые сигналы.

Монтажный проводник МКЭШ

Сфера применения проводниковой продукции не ограничивается высоковольтными подключениями. Слаботочные цепи в сетях обмена данных, телефонии, охраны, видеонаблюдения и автоматики, работают при низких напряжениях. Использование дорогого материала с большим запасом экономически не выгодно.

Нужно применять специально созданные провода. Один из них, кабель МКЭШ, рассмотрен этой статьей.

Маркировка, устройство

Название марки МКЭШ раскрывает, соответственно ГОСТ 10348-80, устройство и основные параметры:

• М – монтажный многожильный;
• К – кабель. Хлорвиниловая изоляция оболочки и гибких жил из луженой проволоки;
• Э – экранирование пучка проводов сеткой с тонкими медными жилками повышает защиту от наводок;
• Ш – шланговая наружная оболочка обеспечивает общую защиту.

Эта группа продукции включает в себя также марку МКШ. За счет отсутствия экрана стоимость ее ниже, устойчивость помехам маленькая. Ее модернизированный вариант МКШМ еще дешевле. Здесь жилы из нелуженой проволоки:

МКШ	с многопроволочной жилой из медных луженых проволок, с изоляцией из поливинилхлоридного пластиката, в общей оболочке из поливинилхлоридного пластиката
МКЭШ	то же, в общем экране под оболочкой в виде оплетки из тонких медных проволок
МКШМ	то же, что  МКШ , с жилой из медных не луженых проволок

Марка может предназначаться для иных климатических условий. Исполнение «УХЛ» обеспечит возможность работы при пониженных температурах окружающей среды. Теплый влажный климат потребует вариант «Т». Изделие стойко переносит воздействие грибков и спор плесени.

Кабель МКЭШ, примеры расшифровки:

МКЭШ 14х0,35	14 жил, поперечное номинальное сечение каждой 0,35 мм 2
МКЭШ-УХЛ 7х0.5	7 жилами сечением 0,5 мм 2 , климатическое исполнение разрешает использовать кабель при пониженной на 10 С° от нормального интервала, температуре
МКЭШ-Т 5х0,75	5 жил по 0,75 мм 2 , предназначен для работы во влажной и теплой среде, благоприятной для развития бактерий и микроорганизмов. Верхняя граница на 10 С° выше стандарта

Справа от названия указывается ГОСТ.

Характеристики

Определяющими являются значения активного электрического сопротивления жилы, сопротивления изоляции.

Номинальное сечение жилы, мм	Диаметр проволоки, мм, не более	Электрическое сопротивление постоянному току 1 км круглой медной жилы при 20 °С, Ом, не более
нелуженой	луженой
0.35	0.27	57	58.7
0.5	0.31	40.5	41.7
0.75	0.38	25.5	26

Один километр кабеля имеет электрическую прочность изоляции больше 10 мОм. Испытание проводится напряжением 1 кВ пять минут.

Нормальная эксплуатация обеспечена в интервале температур окружающей среды: -50 ÷ +50°С. Предельный долговременный нагрев жилы ограничен 70°С. Изоляция будет иметь тогда сопротивление 0,1 мОм.

Вес, внешний диаметр всех марок группы:

Число жил и номинальное сечение, мм	Максимальный наружный диаметр, мм, кабеля марки	Расчетная масса 1 км кабеля, кг
МКШ, MКШM	МКЭШ
2х0,35	6.7	37	61
3х0,35	6.9	40	64
5х0,35	8.2	57	97
7х0,35	8.8	73	113
10х0,35	11.6	108	158
14х0,35	12.4	137	190
2х0,5	7	44	68
3х0,5	7.2	48	73
5х0,5	8.5	70	110
7х0,5	9.2	90	132
10х0,5	12.2	133	180
14х0,5	13.1	171	219
2х0,75	7.5	55	80
3х0,75	7.7	60	86
5х0,75	9.2	88	130
7х0,75	10	115	160
10х0,75	13.2	170	227
14х0,75	14.2	220	280

Срок эксплуатации составляет более 15 лет.

Где используется

Кабель МКЭШ чаще всего используется внутри помещений. Предназначенный для межприборного монтажа, он позволяет добиться качественных соединений в системах:

• Приборов, датчиков, станций КИП;
• наблюдения, сигнализации;
• Дистанционного управления, автоматики;
• Передачи данных, электросвязи.

Стоимость провода не большая. Это обстоятельство также влияет на популярность изделия для монтажа на производстве и дома.

Монтажный проводник МКЭШ Ссылка на основную публикацию

Правила перевозки и хранения

Как и вся кабельная продукция, МКЭШ необходимо хранить в сухом и умеренно влажном помещении. При влажности выше 90%, на изделии может образоваться плесень и грибок, которые со временем повредят изоляционный слой. Все мотки провода нужно хранить на специальных кабельных барабанах (катушках). На складе не должно быть грызунов, так как они с легкостью прокусят ПВКХ оболочку. Разрешается хранение под навесом на открытом воздухе, но не более 1000 часов в общем и без попадания прямых солнечных лучей.

Хранение в катушках

Перевозить катушки с кабелей необходимо только в специальной грузовой машине, предварительно закрепив их. Погрузка и разгрузка выполняется при помощи небольшого крана.

Обратите внимание! Вытаскивать катушки своими руками опасно для жизни. Если при хранении были допущены ошибки, то это значительно сократит срок эксплуатации изделия

Если при хранении были допущены ошибки, то это значительно сократит срок эксплуатации изделия.

Расшифровка маркировки ТППэп

Чтобы определить основные параметры  кабеля ТППэп, рассмотрите его маркировку.  В состав маркировки включаются буквенные и цифровые обозначения, указывающие область применения и другие характеристики, а именно:

• Т – указывает на то, что это телефонный кабель, предназначенный для передачи связевых сигналов;
• П – жилы кабеля имеют изоляцию из полиэтилена;
• П – обозначает материал внешней оболочки изоляционного слоя – полиэтилен;
• эп – указывает на наличие экрана пленочного типа, в тех случаях, когда данное буквенное обозначение отсутствует, кабель оснащен экраном из фольги, но такие модели уже не выпускаются, но эксплуатируются.

Кроме вышеприведенной стандартной маркировки для ТППэп, может использоваться и дополнительная. К примеру, при наличии буквы «З» – ТППэпЗ, такая маркировка будет означать, что он имеет гидрофобное наполнение масляное или другое на основе жирных соединений, препятствующее накоплению влаги. Буква «Б» – ТППэпБ свидетельствует о наличии брони вокруг основной оболочки кабеля, как правило, из жестяной ленты. Наличие буквы «М» перед ТПП — МТПП свидетельствует о том, что модель  малопарная – количество пар в ней от 1 до 5, также может отсутствовать и приставка «эп» – тогда провод не содержит экрана.

Рассмотрите пример расшифровки маркировки кабеля ТППэпЗБ — 100×2×0,64. Соответственно здесь кабель телефонный с полиэтиленовой изоляцией жил и полиэтиленовой изоляцией оболочки, пленочным экраном, заполненный гидрофобным веществом с бронированным покрытием. 100×2 – говорит о том, что в кабеле используется 100 рабочих пар, но на практике их немного больше – 102, 103 или 105, остальные используются как запасные. Запасные проводники включаются в состав моделей от 50 пар и более. 0,64 – это диаметр проводника, в данном случае он составляет 0,64 мм.

Кабель МКЭШ: технические характеристики, расшифровка маркировки

Кабель типа МКЭШ предназначен для передачи управляющих сигналов либо сигналов связи,  преимущественно аналоговых. Относится к категории монтажных кабелей, то есть тех, которыми осуществляется подключение различных электрических и/или электронных модулей в пределах одной системы, их соединение в одно целое.

Круг его использования — различные телеметрические и телефонные системы, оборудование КИПиА и другие сферы с аналогичными задачами.

В отличие от популярного в современных сетях связи кабеля Ethernet (витая пара 5-й категории), кабель МКЭШ выдерживает достаточно высокое напряжение — до 500 В переменного тока.

Существует специальная версия этого провода, адаптированная для передачи цифрового сигнала.

Расшифровка названия

По старой отечественной традиции каждая буква в названии-аббревиатуре является частью индекса и несет определенную смысловую нагрузку. Так, в данном случае название означает:

• М — монтажный;
• К — кабель (а не провод);
• Э — экранированный;
• Ш — шелк.

Под шелком в данном случае подразумевается дополнительная оболочка, отделяющая проводники в индивидуальных оболочках от экрана. Она выполнена из синтетического полиамидного шелка

Буквенный код традиционно дополняется цифровым, формата (для примера) 4×0.75. Здесь первая цифра — число жил в кабеле, а вторая — их сечение.

Существуют и другие разновидности данной продукции, например кабель МКЭШВнг — негорючий (имеется в виду — не поддерживающий горение при прокладке пучком), или его более «продвинутая» разновидность — кабель типа МКЭШВнг ls — тоже негорючий, но при этом еще и не выделяющий вредных для здоровья веществ при плавлении. Есть вариация МКШ — все то же самое, но без защитного экрана («бюджетная» версия).

Конструкция

Провод МКЭШ имеет несколько — от двух до нескольких десятков — многопроволочных проводников, выполненных из луженой меди. Они должны соответствовать ГОСТу 22483. Каждая жила облачена в поливинилхлоридную изоляцию белого либо индивидуального цвета.

В стандартном кабеле этого типа жилы скручены вместе, но не попарно, хотя выпускается и МКЭШ-аналог «витой пары».

Экран состоит из сетки с квадратными ячейками, выполненной из нелуженой медной проволоки диаметром 0.2–0.25 мм. Его отделяет от токоведущих частей (за исключением их собственных оболочек) пленка из полиамидного или полиэтиленфталатного искусственного шелка. Сверху идет стандартная для электротехнической кабельной продукции ПВХ-изоляция толщиной не менее 0.8 мм.

Сфера применения

Основное назначение этого кабеля — надежная передача различных коммутационных сигналов в коммутационных сетях различной природы и назначения.

Именно для защиты от воздействий внешних электромагнитных полей и наводок сторонних токов и служит медный экран с коэффициентом плотности 0.65 (который иногда применяется в качестве единого нулевого провода). Как уже упоминалось, существует кабель МКШ, лишенный такого экрана.

Его допустимо использовать там, где опасность помех в результате наводки близка к нулю — например, при одиночной прокладке.

МКЭШ же может применяться для прокладки пучком, в том числе при близком соседстве с силовыми кабелями, дающими мощные помехи. В частности, он применяется:

1. На АТС — автоматических телефонных станциях, для коммутаций внутри станции и, реже, для соединения между собой разных АТС.
2. Для сопряжения блоков передачи данных на телецентрах.
3. В коммутационных блоках электрических систем для передачи автоматике управляющих сигналов (например, для подачи импульса на магнитный пускатель, реле, включающее или выключающее двигатель, и тому подобное).
4. Для подключения контрольно-измерительных приборов и автоматов (КИПиА), в том числе различных датчиков.
5. Для различных слаботочных систем — охранной и пожарной сигнализации, видеонаблюдения, видео- и обычной телефонии.

Способ соединения — клеммный либо с помощью пайки. Экран обязательно должен быть заземлен, а разделанные концы провода — гидрозаизолированы. Это значит, что в разделанный конец, из которого извлечены все необходимые провода, должен быть обжат и залит эпоксидной смолой.

Прокладка допускается любым закрытым способом — в кабель-канале или гофре. В исключительных случаях допустимо вмуровывать кабель МКЭШ без гофры в гипсовую стену.
