Магнитный пускатель ПМЛ

Преимущества и недостатки

Практичная конструкция магнитного пускателя включает в себя несколько базовых элементов — прочный корпус, изготовленный из диэлектрического материала, пружинки, катушка и блок контактов с подвижной частью сердечника. Именно эти детали отвечают за работоспособность всего агрегата. Сердечник и катушка образуют специфический электромагнит. Но, несмотря на то что такое устройство обладает простым типом конструкции, у него есть как положительные, так и негативные стороны. Среди преимуществ можно выделить:

  • Наличие дистанционного способа управления, за счёт чего мастер может контролировать работу пускателя с любого места.
  • Общедоступность.
  • Надёжная защита от перегрузок.
  • Простой принцип работы.

Положительных сторон у пускателя ПМЛ достаточно, чтобы основной агрегат исправно работал в течение длительного времени. Но не стоит забывать и о недостатках:

  • Прибор не подлежит восстановлению, так как этот процесс считается крайне сложным и трудоёмким.
  • Подключать пускатель может только квалифицированный специалист, который не допустит возникновения короткого замыкания.
  • Даже влагозащищённые модели неспособны справиться с попаданием воды в корпус.

Способы фиксации пускателя ПМЛ

От того, насколько аккуратно и надёжно установлен агрегат, зависит его работоспособность. Специалисты знают несколько вариантов, которые они активно используют в своей работе. Но для бытовой отрасли больше всего подходят два наиболее эффективных способа:

  1. С помощью болтов.
  2. На DIN-рейке.

Крепление мощными болтами

В нижнем отсеке контуров предусмотрены специальные отверстия, которые предназначены исключительно для монтажа агрегата. Количество и диаметр болтов зависит от модификации используемого оборудования. Чтобы надёжно зафиксировать корпус, в самой панели необходимо нанести разметку и просверлить сверлом вспомогательные отверстия, где будет сделана резьба.

Установка аппаратуры на DIN-рейку

Многие опытные мастера чаще всего прибегают именно к этому варианту, где для работы используется пластиковая или металлическая полоса с загнутыми краями (шириной 36 мм). В тех устройствах, которые изначально созданы для фиксации DIN-рейкой, производители предусмотрели пазы с подвижными элементами. Во время установки эта деталь отодвигается, а само приспособление надевается на рейку и закрепляется возвратом подвижной части в первоначальное положение.

Этот способ обладает некоторыми преимуществами:

  • Все вышедшие из строя элементы можно быстро заменить. Аккуратный демонтаж неисправных и монтаж новых деталей происходит без откручивания болтов.
  • Достаточная простота установки. Во время монтажа у мастера нет необходимости сверлить новые отверстия для каждого элемента в отдельности, так как нужно закрепить всего одну небольшую полосу. В пластмассовых коробках от известных производителей DIN-рейка представлена в виде цельного приспособления с корпусом.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Пускатели магнитные серии ПМ12-100 (аналог ПМА-5000)

· Номинальный ток: 100 А.

· Напряжение катушек: 110, 220, 380 В; 50 Гц.

№ п/п

Тип

Исполнение

1.

ПМ12-100150 (ПМА-5102)

Открытый, нереверсивный, без реле, 1Р00

2.

ПМ12-100250 (ПМА-5202)

Открытый, нереверсивный, с реле, 1Р00

3.

ПМ12-100140 (ПМА-5112)

Закрытый, нереверсивный, без реле, 1Р40

4.

ПМ12-100240 (ПМА-5212)

Закрытый, нереверсивный, с реле, 1Р40

5.

ПМ12-100110 (ПМА-5122)

Закрытый, нереверсивный, без реле, 1Р54

6.

ПМ12-100210 (ПМА-5222)

Закрытый, нереверсивный, с реле, 1Р54

7.

ПМ12-100160 (ПМА-5132)

Закрытый, нереверсивный, без реле, 1Р40, с кнопками

8.

ПМ12-100260 (ПМА-5232)

Закрытый, нереверсивный, с реле, 1Р40, с кнопками

9.

ПМ12-100120 (ПМА-5142)

Закрытый, нереверсивный, без реле, 1Р54, с кнопками

10.

ПМ12-100220 (ПМА-5242)

Закрытый, нереверсивный, с реле, 1Р54, с кнопками

11.

ПМ12-100500 (ПМА-5502)

Открытый, реверсивный, без реле, 1Р00

12.

ПМ12-100600 (ПМА-5602)

Открытый, реверсивный, с реле, 1Р00

13.

ПМ12-100540 (ПМА-5512)

Закрытый, реверсивный, без реле, 1Р40

14.

ПМ12-100640 (ПМА-5612)

Закрытый, реверсивный, с реле, 1Р40

15.

ПМ12-100510 (ПМА-5522)

Закрытый, реверсивный, без реле, 1Р54

16.

ПМ12-100610 (ПМА-5622)

Закрытый, реверсивный, с реле, 1Р54

Правила ухода

Чтобы содержать магнитный пускатель в соответствующих условиях, необходимо хорошо знать все те неисправности, с которыми чаще всего сталкивается такой агрегат. Это касается резкого повышения температуры деталей и сильного гудения оборудования.

Перегрев в основном связан с межвитковыми замыканиями катушки, и в таком случае не обойтись без её замены. Нагрев деталей может произойти по причине повышения напряжения в электросети.

Сильное гудение агрегата наблюдается во многих случаях. Среди основных причин — плохое прилегание якоря к сердечнику из-за загрязнения или повреждения их поверхности. Среди иных факторов можно назвать заедание подвижной части и снижение номинального напряжения в сети (на 15% и больше).

Избежать негативных последствий можно только при помощи своевременного ухода. Огромное преимущество в том, что такой агрегат не нуждается в дорогостоящем обслуживании. Мастеру нужно всего лишь не допускать попадания грязи, пыли и влаги в прибор. Плотность зажимов и состояние контактов необходимо проверять регулярно. Помимо этого, можно прибегнуть к определённому перечню мероприятий, часто применяемых специалистами-электротехниками.

ÐÑинÑип ÑабоÑÑ ÐÐ

ÐагниÑнÑе Ñеле, пÑÑкаÑели, конÑакÑоÑÑ ÑабоÑаÑÑ Ð¿Ð¾ Ð¾Ð´Ð½Ð¾Ð¼Ñ Ð¿ÑинÑипÑ. ÐÑи подаÑе на каÑÑÑÐºÑ ÐÐ ÑооÑвеÑÑÑвÑÑÑего напÑÑÐ¶ÐµÐ½Ð¸Ñ (пеÑеменного или поÑÑоÑнного) ÑлекÑÑоÑок аналогиÑного Ñода, пÑоÑÐ¾Ð´Ñ Ð¿Ð¾ ней, обÑазÑÐµÑ Ð¼Ð°Ð³Ð½Ð¸Ñное поле, ÑиловÑе линии коÑоÑого замÑкаÑÑÑÑ Ð¿Ð¾ магниÑопÑÐ¾Ð²Ð¾Ð´Ñ Ð²ÐµÑÑней ÑаÑÑи ÐÐ, Ñ. е. ÑкоÑÑ. Ðак извеÑÑно, магниÑнÑе ÑиловÑе линии вÑегда иÑпÑÑÑваÑÑ ÑÑÑемление ÑокÑаÑиÑÑÑÑ Ð¿Ð¾ длине, вÑледÑÑвие Ñего Ð¿Ð¾Ð´Ð²Ð¸Ð¶Ð½Ð°Ñ ÑаÑÑÑ Ð¼Ð°Ð³Ð½Ð¸ÑопÑовода ÐРпÑиÑÑгиваеÑÑÑ Ðº нижней ее ÑаÑÑи, пÑÐµÐ¾Ð´Ð¾Ð»ÐµÐ²Ð°Ñ ÑопÑоÑивление возвÑаÑной пÑÑжинÑ. ÐÑи ÑÑом жеÑÑко ÑвÑзаннÑе Ñ Ð¿Ð¾Ð´Ð²Ð¸Ð¶Ð½Ñм магниÑопÑоводом конÑакÑнÑе пеÑемÑÑки опÑÑкаÑÑÑÑ Ð²Ð½Ð¸Ð· и замÑкаÑÑ Ð²ÑоднÑе и вÑÑоднÑе главнÑе конÑакÑÑ Ð² нижней ÑаÑÑи ÐÐ. ÐоÑÑÐ¾Ð¼Ñ ÑлекÑÑиÑеÑÐºÐ°Ñ ÑÑема магниÑного пÑÑкаÑÐµÐ»Ñ Ð²ÐµÑÑма пÑоÑÑа.

ÐдновÑеменно Ñ Ð¸Ð·Ð¼ÐµÐ½ÐµÐ½Ð¸ÐµÐ¼ ÑоÑÑоÑÐ½Ð¸Ñ Ð³Ð»Ð°Ð²Ð½ÑÑ ÐºÐ¾Ð½ÑакÑов изменÑеÑÑÑ Ð¸ ÑоÑÑоÑние вÑÐµÑ Ð²ÑпомогаÑелÑнÑÑ ÐºÐ¾Ð½ÑакÑов в коÑпÑÑе ÐРили в блоке конÑакÑов. ÐÑи пÑеÑÑвании Ñока в каÑÑÑке веÑÑнÑÑ ÑаÑÑÑ ÐРпод дейÑÑвием ÑÑÐ¸Ð»Ð¸Ñ Ð¿ÑÑÐ¶Ð¸Ð½Ñ Ð²Ð¾Ð·Ð²ÑаÑаеÑÑÑ Ð² веÑÑнее положение, и главнÑе, а Ñакже дополниÑелÑнÑе конÑакÑÑ ÑазмÑкаÑÑÑÑ.

Расшифровка магнитных пускателей серии ПМЕ

Определить, какие у ПМЕ 211 характеристики, можно по его маркировке. Её задача – уместить как можно больше полезной информации о нём в минимальном количестве символов. Таким образом можно существенно сэкономить размер записи.

В маркировке магнитных пускателей первые символы обозначают серию изделия. Три последующих числа определяют величину пускателя (1), его класс пыле,- и влагозащищённости (2) и указывают на наличие дополнительных конструктивных элементов (3). Следующие символы (под №4) сообщают о климатическом исполнении пускателя и условиях, необходимых для его корректной работы. Последняя буква – класс износоустойчивости (низкий, средний или высокий)

Важно! Пускатель обладает ограниченным ресурсом циклов включения и отключения. Это учитывается при проектировке электрических схем

По возможности, количество переключений за единицу времени делается минимальным.

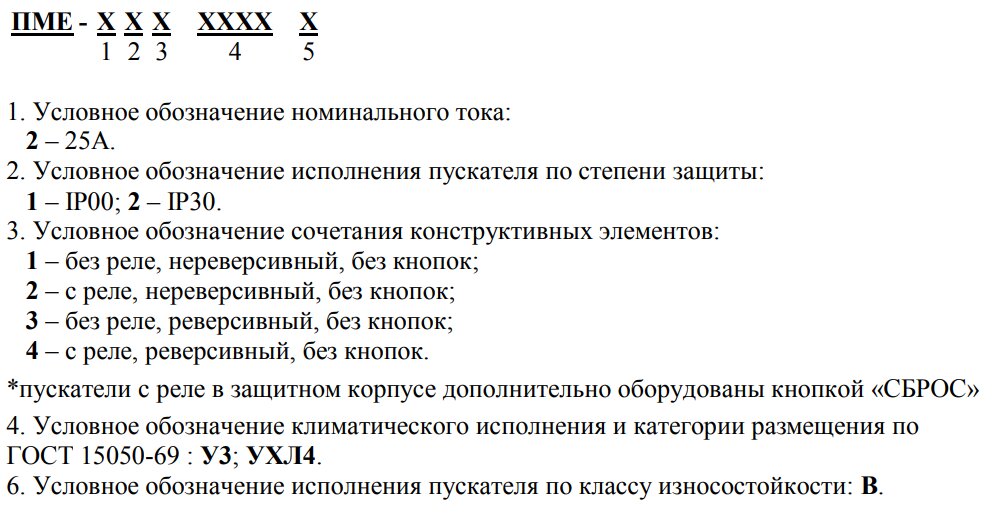

Расшифровка маркировки ПМЕ-211

Что такое контактор

Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”

Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.

Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?

Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.

Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”

Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.

Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.

Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:

А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.

Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.

Теперь давайте рассмотрим определение пускателя.

Особенности подключения пускателей ПМЕ-211

Любой контактор или магнитный пускатель, в т.ч. ПМЕ211, следует использовать, исходя из тех характеристик, на которые он рассчитан. К основным из них относятся управляющее напряжение и ток. На этом однако требования не заканчиваются.

Условия работы магнитного пускателя должны удовлетворять требованиям «Правил технической эксплуатации электроустановок потребителем». Регламентируется даже высота над уровнем моря. В штатном режиме она не должна превышать 2 000 м. При высотах от 2 до 4,3 км рабочий ток должен быть ограничен на 10 %. При этом магнитный пускатель ПМЕ211 крепится на вертикальной поверхности с максимальным отклонением от этого положения не более 90°. Его контактные разъёмы должны быть чистыми и иметь характерный металлический блеск.

В момент срабатывания магнитного пускателя по всему его объёму проходит механический импульс. Вызвано это «ударом» его контактов и половин магнитопровода. Поэтому такое устройство подвержено воздействию вибрации. По этой причине к магнитному пускателю желательно подключать гибкие монтажные провода в мягкой изоляции. Жёсткие монолитные сравнительно быстро отламываются. Осложняет ситуацию и то, что место такого обрыва, как правило, скрыто под изоляцией и не просматривается визуально.

Назначение магнитных пускателей ПМЕ-211

Прямое и наиболее распространённое назначение магнитных пускателей – это запуск мощных трёхфазных электрических двигателей. Используя несколько пускателей, можно получить схему реверса. При таком подключении в работе участвуют два прибора. Направление вращения двигателя будет зависеть от того, какой именно включен в данный момент. Подобные сборки продаются и в готовом виде. Для них обязательно наличие механической или электрической блокировки. Эта система исключает одновременное включение обоих пускателей. В противном случае произойдёт межфазное короткое замыкание, что чревато выходом из строя оборудования. С применением ПМЕ 211 схема подключения реверса приведена ниже.

Схема реверса

Дополнительная информация. Направление вращения асинхронного двигателя зависит от порядка чередования фаз. Т.е., если поменять местами две любые из них (L1 и L3 или L1 и L2), то привод начнёт движение в другую сторону. На этом свойстве двигателей основана работа схемы реверса. При включении 1-го пускателя имеется один порядок фаз, при включении 2-го – другой.

Ещё одно соединение пускателей – трёхфазная защита двигателя. Она обеспечивает безопасную работу последнего. Для питания электрического двигателя необходимо наличие трёх фаз, т.е. L1, L2 и L3. В случае пропажи одной из них, например, из-за обрыва кабеля или обгоревших контактов пускателя, обмотки привода неминуемо выйдут из строя. Для предотвращения подобной внештатной ситуации применяется схема на трёх магнитных пускателях. Она собрана таким образом, что при пропаже любой из трёх фаз оставшиеся две автоматически отключаются. Двигатель при этом просто останавливается, но остаётся рабочим.

Виды электромагнитных пускателей

На самом деле их великое множество, но мы остановимся на серии ПМ…
ПМА – основное назначение: запуск, остановка, сборка реверсивных схем для запуска трехфазных асинхронных низковольтных электродвигателей переменного тока.

ПМЕ – данные пускатели предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и сборки схем реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц.
Наличие трехполюсных тепловых реле серий РТТ и РТЛ пускатели ПМЕ позволяют осуществить защиту управляемых электродвигателей от перегрузок длительной продолжительности и от перетоков, возникающих при обрыве одной из фаз.

ПМ-12 – данный тип предназначен для дистанционного включения и выключения, сборки схем реверсирования низковольтных асинхронных электродвигателей переменного тока и прочих потребителей электроэнергии.
КМИ – пускатели, производства компании IEK, работают в режимах АС-1, АС-3 (о которых было рассказано выше) и АС-4 (запуск прямым включением к питанию, достижение номинальных оборотов, рабочий режим, остановка и реверсирование асинхронных электродвигателей (для реверсирования подсоединяют два идентичных контактора, обеспечивают механическую взаимосвязь, не допускающую единовременного включения).

По сути, серии этих пускателей отличаются вариантом установки, степенью защиты IP, и изностойкостью.
КМЭ – можно назвать отдельной серией. Это комплектное устройство, которое сразу поставляется в боксе, в зависимости от исполнения и назначения «подбирается» дальнейшая аббревиатура.

Дополнительные блоки – контактные приставки ПКЛ

Чтобы получить расширенные возможности контакторов ПКЛ и магнитных пускателей ПМЛ, используемых в электрических цепях, при необходимости увеличения количества коммутируемых элементов в тех или иных системах используются дополнительные контактные блоки ПКЛ. Они выпускаются в виде пяти различных вариантов исполнения в первом и втором габаритах, которые отличаются количеством подпружиненных контактов в виде мостиков. Первому габариту соответствуют две таких группы контактов, а второму – четыре группы контактов.

Дополнительные блоки для управления своими контактами должны быть вставлены в направляющие расположенные в головной части пускателя ПМЛ. При этом выступающая траверса из контактора зацепляется с контактами блока. Провода подключаются к блокам клеммами с винтовыми зажимами. Блоки могут эксплуатироваться на переменном напряжении 660 В, а также на постоянном напряжении с максимальной величиной 400 В, обеспечивая при этом до 1600000 срабатываний.

ÐагниÑнÑй пÑÑкаÑелÑ: ÑÑема подклÑÑениÑ

ÐеÑваÑ, ÑвлÑÑÑаÑÑÑ ÐºÐ»Ð°ÑÑиÑеÑкой, ÑÑема, обеÑпеÑÐ¸Ð²Ð°ÐµÑ Ð¾Ð±ÑÑнÑй пÑÑмой пÑÑк ÐРна полное напÑÑжение ÑеÑи: ноÑмалÑно ÑазомкнÑÑÑÑ ÐºÐ½Ð¾Ð¿ÐºÑ Â«ÐÑÑк» нажали â двигаÑÐµÐ»Ñ Ð²ÐºÐ»ÑÑилÑÑ. ÐÑли ÑепеÑÑ Ð¾ÑпÑÑÑиÑÑ ÐºÐ½Ð¾Ð¿ÐºÑ Â«ÐÑÑк», Ñо двигаÑÐµÐ»Ñ Ð½Ðµ оÑклÑÑиÑÑÑ, Ñак как паÑаллелÑно пÑÑковой кнопке подклÑÑен вÑпомогаÑелÑнÑй конÑÐ°ÐºÑ ÐÐ. ÐоÑле замÑÐºÐ°Ð½Ð¸Ñ Ð³Ð»Ð°Ð²Ð½ÑÑ ÐºÐ¾Ð½ÑакÑов он Ñакже замÑкаеÑÑÑ Ð¸ обеÑпеÑÐ¸Ð²Ð°ÐµÑ Ð¿Ð¸Ñание каÑÑÑки ÐÐ, Ñ. е. пÑоиÑÑÐ¾Ð´Ð¸Ñ ÑамоподÑÐ²Ð°Ñ Ð¿ÑÑковой кнопки.

Рданном ÑлÑÑае заÑиÑа ÐÐ Ð¾Ñ Ð¿ÐµÑегÑÑзки вÑполнÑеÑÑÑ Ð²Ð²Ð¾Ð´Ð½Ñм авÑомаÑиÑеÑким вÑклÑÑаÑелем Ñ ÑепловÑм ÑаÑÑепиÑелем. ÐÑли подклÑÑение магниÑного пÑÑкаÑÐµÐ»Ñ Ð² ÑÑой ÑÑеме вÑполниÑÑ Ð²Ð¼ÐµÑÑе Ñ Ð­Ð¢Ð , Ñо поÑледоваÑелÑно Ñ ÐºÐ°ÑÑÑкой ÐРвклÑÑаÑÑ ÐµÑе и ноÑмалÑно замкнÑÑÑй конÑÐ°ÐºÑ Ð­Ð¢Ð , коÑоÑÑй ÑазмÑкаеÑÑÑ Ð¿Ñи ÑлиÑком болÑÑом Ñоке ÑеÑез ÐÐ.

Ðогда нажимаÑÑ Ð½Ð¾ÑмалÑно замкнÑÑÑÑ ÐºÐ½Ð¾Ð¿ÐºÑ Â«Ð¡Ñоп», пиÑание каÑÑÑки ÐРпÑекÑаÑаеÑÑÑ, его конÑакÑÑ ÑазмÑкаÑÑÑÑ Ð¸ двигаÑÐµÐ»Ñ Ð¾ÑклÑÑаеÑÑÑ.

ÐлаÑÑиÑикаÑÐ¸Ñ ÐÐ

СоглаÑно «ÐбÑим ÑеÑÑÑловиÑм» по ÐÐСТ 2491-82, дейÑÑвÑÑÑим по наÑÑоÑÑее вÑемÑ, а Ñакже по ÐÐСТ Р 50030.4.1-2002 они клаÑÑиÑиÑиÑÑÑÑÑÑ Ð¿Ð¾ ÑледÑÑÑим пÑизнакам:

1. Ðо назнаÑениÑ:

1.1 ÐÐ Ð´Ð»Ñ Ð¿ÑÑмого пÑÑка пÑи полном напÑÑжении:

1.1.1 без обеÑпеÑÐµÐ½Ð¸Ñ ÑевеÑÑа ÐÐ (неÑевеÑÑивнÑе);

1.1.2 Ñ Ð¾Ð±ÐµÑпеÑением ÑевеÑÑа ÐÐ (ÑевеÑÑивнÑй магниÑнÑй пÑÑкаÑелÑ).

1.2 ÐÐ Ð´Ð»Ñ Ð¿ÑÑмого пÑÑка пÑи пониженном напÑÑжении:

1.2.1 ÐÐ Ñо ÑÑемой пеÑеклÑÑÐµÐ½Ð¸Ñ Ð¾Ð±Ð¼Ð¾Ñок ÐÐ Ñо Ð·Ð²ÐµÐ·Ð´Ñ Ð² ÑÑеÑголÑник;

1.2.2 двÑÑÑÑÑпенÑаÑÑе авÑоÑÑанÑÑоÑмаÑоÑнÑе ÐÐ.

1.3 РеоÑÑаÑнÑе ÑоÑоÑнÑе ÐÐ Ð´Ð»Ñ Ð¿ÑÑка ÐÐ Ñ ÑазнÑм ÑоÑоÑом.

2. Ðо комплекÑаÑии ÑÑÑÑойÑÑвом заÑиÑÑ ÐÐ:

2.1 ÐРбез заÑиÑного ÑÑÑÑойÑÑва;

2.2 Ñ Ð·Ð°ÑиÑнÑм ÑоковÑм Ñеле;

2.3 Ñ Ð·Ð°ÑиÑнÑм ÑÑÑÑойÑÑвом на позиÑÑоÑе.

3. Ðо Ð²Ð¸Ð´Ñ Ð±Ð»Ð¾ÐºÐ¸Ñовки в ÐРпо п.1.1.2:

3.1 Ñ ÑлекÑÑоблокиÑовкой;

3.2 Ñ ÑлекÑÑомеÑблокиÑовкой;

3.3 имеÑÑие ÑолÑко меÑаниÑеÑкÑÑ Ð±Ð»Ð¾ÐºÐ¸ÑовкÑ.

4. Ðо комплекÑаÑии ÑпÑавлÑÑÑими и ÑигналÑнÑми ÑлеменÑами:

4.1 без ÑÐ°ÐºÐ¸Ñ ÑлеменÑов;

4.2 ÑкомплекÑованнÑе ÑолÑко ÑпÑавлÑÑÑими кнопками;

4.3 ÑкомплекÑованнÑе как кнопками, Ñак и лампами ÑигнализаÑии.

5. Ðо номиналÑÐ½Ð¾Ð¼Ñ ÑÐ¾ÐºÑ Ð¿Ñи оÑкÑÑÑом иÑполнении ÐРподÑазделÑÑÑÑÑ Ð½Ð° 12 иÑполнений ÑоглаÑно ÐÐСТ 2491-82.

6. Ðо напÑÑÐ¶ÐµÐ½Ð¸Ñ ÐºÐ¾Ð¼Ð¼ÑÑиÑÑемой Ñепи: 380 Ри 660 Ð.

7. Ðо ÑÐ¾ÐºÑ Ð² каÑÑÑке ÑпÑавлениÑ:

7.1 Ñ ÐºÐ°ÑÑÑкой пеÑеменного Ñока;

7.2 Ñ ÐºÐ°ÑÑÑкой поÑÑоÑнного Ñока.

8. Ðо напÑÑÐ¶ÐµÐ½Ð¸Ñ ÐºÐ°ÑÑÑки ÑпÑÐ°Ð²Ð»ÐµÐ½Ð¸Ñ ÐРподÑазделÑÑÑÑÑ Ð½Ð° 16 иÑполнений пÑи каÑÑÑке пеÑеменного Ñока и 6 иÑполнений â пÑи каÑÑÑке поÑÑоÑнного Ñока ÑоглаÑно ÐÐСТ 2491-82.

Монтаж и настройка

Чтобы гарантированно обеспечить длительную и слаженную работу магнитных пускателей ПМЛ, установка таких агрегатов должна проводиться исключительно на ровной поверхности. Агрегат жёстко фиксируется в вертикальном положении. Если мастер решил провести монтаж пускателей со специфическим тепловым реле, то он обязательно должен следить за минимальными отклонениями температуры окружающей среды.

Некачественная установка или какие-либо другие ошибки могут привести к негативным последствиям и ложным срабатываниям агрегата. По этой причине стоит избегать тех участков, которые больше всего подвержены воздействию вибраций, механическим ударам и сильным толчкам. К примеру, довольно сильные сотрясения и колебания во время пуска создаются мощным электромагнитным устройством ПМЛ с показателями номинального тока от 150 А.

Современные тепловые агрегаты могут подвергаться дополнительному нагреву от иных источников энергии. Такие эксплуатационные особенности негативно влияют на работу самих агрегатов, из-за чего они могут часто ломаться. Мастера не рекомендуют устанавливать реле рядом с другой аппаратурой, которая во время эксплуатации вырабатывает тепло.

Если с контактным зажимом пускателя соединяется только один проводник, то его конец обязательно загибают в колечко или придают ему П-образную форму. Такой способ фиксации помогает предотвратить перекос пружинных шайб, которые расположены в зажиме. Когда к зажиму подсоединяют сразу два проводника с идентичным сечением, нужно помнить, что концы проводов должны быть идеально ровными. Только в этом случае их можно расположить по обеим сторонам от зажимного винта.

Алюминиевые концы проводки зачищаются исключительно мелким надфилем, после чего оголённые участки покрываются техническим вазелином либо пастой. Любая смазка подвижных деталей и контактов агрегата считается просто недопустимой, так как это чревато замыканием.

Прежде чем вводить магнитный пускатель ПМЛ в эксплуатацию, его нужно тщательно осмотреть, дабы исключить наличие дефектов, сколов и каких-либо других повреждений. Все подвижные детали обязательно должны свободно сдвигаться рукой. На финальном этапе все электрические узлы сверяются со схемой.

Ошибки при выборе

Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.

Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.

При этом думая, что пускатель рассчитан только на малые токи (до 100А).

Сторонники данной классификации даже придумали собственную градацию:

реле – это устройства для малых токов

пускатели – для средних

контакторы – для больших токов

Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.

У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.

Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:

ПМ – пускатель магнитный

И тут же с другой:

Contactor

Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.

ÐÐ ÑеÑии ÐÐÐ

Ð ÑÑой ÑеÑии ÐРвÑпÑÑкаÑÑÑÑ Ð´Ð²ÑÑ Ð²ÐµÐ»Ð¸Ñин: 1-й Ñ Ñоком главнÑÑ ÐºÐ¾Ð½ÑакÑов до 10 Ри 2-й â до 25 Ð. ÐÑоме Ñого, в каждой из ÑÑÐ¸Ñ Ð²ÐµÐ»Ð¸Ñин Ð¼Ð¾Ð¶ÐµÑ Ð±ÑÑÑ ÑÑи иÑÐ¿Ð¾Ð»Ð½ÐµÐ½Ð¸Ñ Ð±ÐµÐ· кнопок â 1 (оÑкÑÑÑое иÑполнение), 2 (заÑиÑенное иÑполнение) и 3 (закÑÑÑое иÑполнение) â в завиÑимоÑÑи Ð¾Ñ ÑÑепени заÑиÑÑ Ð¾Ñ Ð²Ð½ÐµÑÐ½Ð¸Ñ ÑакÑоÑов. Таким обÑазом, вÑего иÑполнений ÐÐ ÐÐÐ Ð¼Ð¾Ð¶ÐµÑ Ð±ÑÑÑ 2 Ñ 3=6.

ÐозможноÑÑÑ Ð¾Ð±ÐµÑпеÑÐµÐ½Ð¸Ñ ÑевеÑÑа ÐРи ÑкомплекÑованноÑÑÑ ÑлекÑÑоÑепловÑм Ñеле (ЭТР) даÑÑ ÐµÑе ÑеÑÑÑе модиÑикаÑии ÐРв каждом из ÑеÑÑи иÑполнений: 1 â без ÑевеÑÑа и без ЭТР, 2 â без ÑевеÑÑа, но Ñ Ð­Ð¢Ð , 3 â Ñ ÑевеÑÑом, но без ЭТР, 4 â Ñ ÑевеÑÑом и Ñ Ð­Ð¢Ð . Таким обÑазом, вÑего Ð¼Ð¾Ð¶ÐµÑ Ð±ÑÑÑ 6Ñ4 = 24 модиÑикаÑии ÐÐ ÑеÑии ÐÐÐ.

Так, напÑимеÑ, ÐÐÐ 211 ознаÑÐ°ÐµÑ Ð¼Ð°Ð³Ð½Ð¸ÑнÑй пÑÑкаÑÐµÐ»Ñ Ð½Ð° 10 РоÑкÑÑÑого иÑÐ¿Ð¾Ð»Ð½ÐµÐ½Ð¸Ñ Ð±ÐµÐ· ÑевеÑÑа и ЭТР.

Что такое пускатель

Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Самое главное, что вы должны понять из этого определения:

Пускатель – это не одиночное устройство, это комбинация нескольких устройств, необходимых для пуска и остановки двигателя.

Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.

Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.

Все это и превращает обычный контактор в пускатель.

Исходя из этого и выводится главное правило, как отличить контактор от пускателя:

контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат

пускатель – это комбинация коммутационных устройств

Выходит, что контактор это всего лишь одна из частей комбинации или иными словами – часть пускателя.

Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.
