Металлоискатель своими руками

Принцип работы

Прежде чем перейти к сборке различных схем, нужно посмотреть принцип работы этих приборов.

Работа металлодетектора основывается на принципах магнитного притяжения. Прибор через одну катушку создает магнитное поле. Вторая принимает обратные сигналы. Затем, в случае находки, посылает обратный сигнал через звуковой сигнализатор. Можно сделать даже специальный металлоискатель цветных металлов своими руками.

Чем больших размеров катушка, тем большей чувствительностью будет обладать прибор. Хотя в современных устройствах, а особенно в промышленных моделях, катушка небольшая. Но есть усилители на микросхемах.

Изготовление МДТ 3 своими руками

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.

Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

  1. В интернете выбирают снимок печатной платы.
  2. На принтере распечатывают рисунок в натуральную величину.
  3. Бумагу наклеивают на кусок текстолита.
  4. По периметру рисунка текстолит обрезают ножовкой.
  5. Шилом намечают места крепления радиодеталей.
  6. Проколы сверлят мини дрелью.
  7. Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
  8. Бумагу удаляют с токопроводящих веток и площадей платы.
  9. Оголённые участки покрывают краской.
  10. Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
  11. Металлизированную поверхность протравливают специальным раствором для печатных плат.
  12. Плату окончательно очищают салфеткой, смоченной в растворителе.

Монтажная плата

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.

Полный перечень деталей схемы

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.

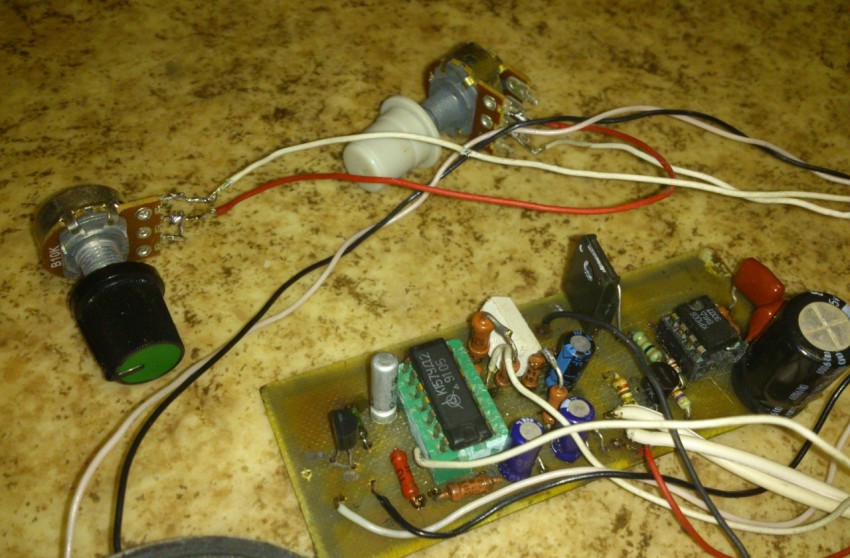

Пропаянная монтажная плата

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.

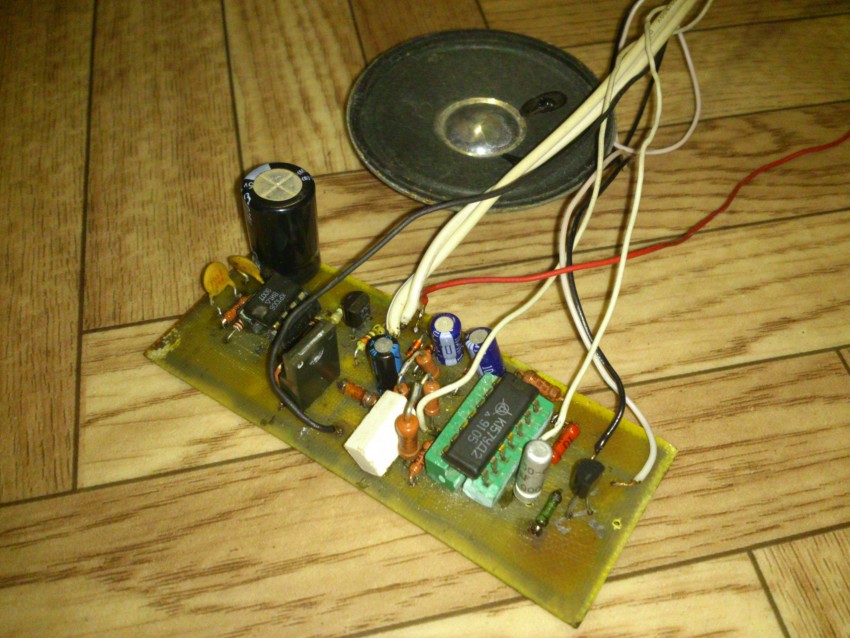

Вид платы сверху

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

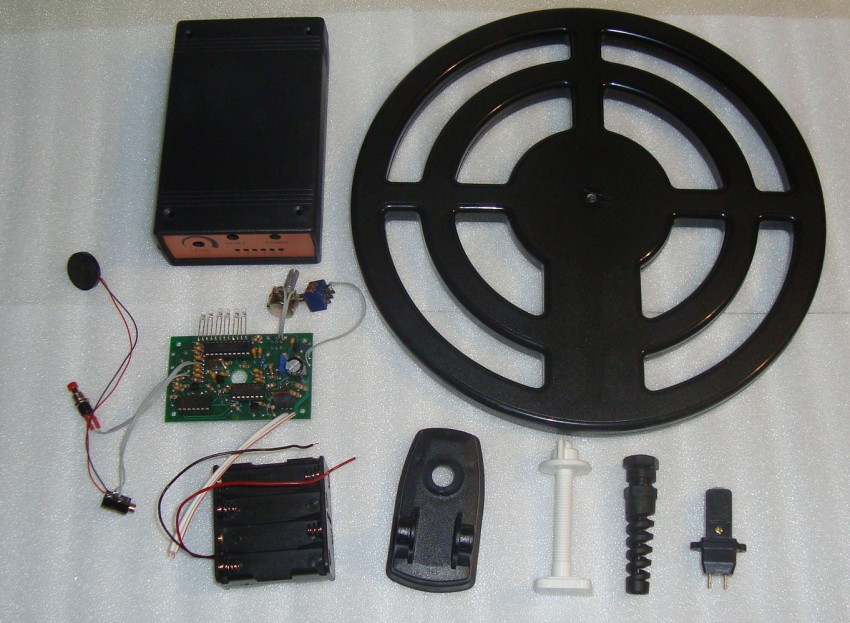

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.

Панель управления

Металлоискатель своими руками: какие бывают рабочие частоты

Важно помнить, что металлоискатель должен издавать равномерный гул при работе, а при обнаружении металла, уже изменять частоту звука, и подавать явные сигналы пользователю. Многим не нравится гудение в ушах во время поиска, поэтому они устанавливают нулевое биение

Каждое свойство изделия для обнаружения металла связанно со всеми элементами. Если понизить частоту, для большего проницания, можно увеличить расход батареи. Все металлоискатели изначально классифицировались по частотам. Все параметры изделия, так или иначе, связанны с ней и зависят от нее.

Какие бывают частоты у металлоискателей:

  • СНЧ или сверхнизкочастотные;
  • НЧ или низкочастотные;
  • ПЧ или повышенной частоты;
  • РЧ или радиочастоты.

Все эти частоты разбиваются от первых сотен Гц до десятков кГц, а дальше уже будут металлоискатели, которые ищут золото. Они уже работают на радиочастотах. Таким устройством можно найти потерянное колечко на пляже или в другом немагнитном грунте.

Рабочие частоты

Металлоискатель связывает в себе сложные параметры, порой взаимоисключающие друг друга. К примеру, если понизить частоту, вырабатываемую генератором, можно добиться большей глубины поиска, но при этом увеличится потребление энергии, а также снизится показатель чувствительности, а также и мобильности по причине увеличения катушки. Но в основном все параметры, так или иначе, имеют привязку к показателям частоты генератора, а потому подобные устройства классифицируют именно по параметру диапазонов рабочих частот.

Советуем изучить  Польская антенна для цифрового телевидения


Электрическая схема металлоискателя

СНЧ

Схема простого металлоискателя, предусматривающего работу в диапазоне примерно от 100 до 500-600 Герц, называется сверхнизкочастотной. Подобные устройства являются любительскими, мощностью не более сотни ватт. Подобные приборы являются слабыми и без применения компьютерной обработки сигнал распознать практически невозможно.

НЧ

Следующий класс металлоискателей — низкочастотные. Немного мощнее предыдущих, схема проста, имеют устойчивость к помехам, но чувствительность, все же, достаточно мала. При потреблении энергии более 10 Ватт глубина возможного поиска составит около 5 метров. Неудобство их также в том, что, помимо металла, они реагируют и на крупные фрагменты камня или бетона. Наилучший сигнал обнаруживается на черные металлы, а потому подобный металлоискатель также называют магнитодетектором. Имеют низкую чувствительность к свойствам почвы.

ПЧ

Еще одна классификация — металлодетекторы повышенных частот — в несколько десятков килогерц. Они  обладают менее хорошей помехоустойчивостью, по сравнению с НЧ. Удобны при исполнении с использованием импульсного режима, о котором будет рассказано чуть позже. Недостаток подобных приборов в том, что при повышенной минерализации или в болотистой местности они совсем перестают принимать измененный сигнал, вследствие чего не «видят» металлов.

ВЧ

Самый мощный металлоискатель, подходящий для поиска драгоценных металлов, но на небольшой глубине. Неплохо подходит для нахождения золотых изделий, потерянных отдыхающими в песке на пляжах. Глубина проникновения сигнала в грунт — не более 80–90 см. Результаты работы зависят от мощности катушки передатчика, работают с результатом только по сухому немагнитному грунту, к которому и относится песок.


Металлоискатель на транзисторах. Схема

Импульсники

Подобные металлоискатели — это лучшее оборудование из линейки. Они стоят отдельно от других подобных устройств. Дело в том, что поступление тока на катушку у них происходит в импульсном режиме. Есть возможность задать частоты подачи импульса в низких диапазонах, а длительность, определяющую область спектрального состава — в повышенных или высоких частотах. Таким образом, получается металлоискатель, объединяющий наилучшие качества всех категорий детекторов, либо прибор, который можно перенастроить, в зависимости от требуемых параметров.

Популярные схемы: как сделать металлоискатель в домашних условиях

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

  1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
  2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
  3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Принципы работы металлоискателя

Новички на первых этапах могут пугаться различных схем и формул при самостоятельной сборке. Но если поискать доступную информацию в интернете, то можно с лёгкостью понять все нюансы. Поэтому для того чтобы в итоге получить хороший аппарат с дискриминацией, необходимо тщательно изучить различные схемы, инструкции и принцип работы металлодетектора.

Если найденный предмет не проводит ток, но все же металлоискатель его обнаружил, то это значит, что он имеет своё электромагнитное поле.

При обнаружении предмета более дешёвые аппараты создают специальный звук после передачи информации в блок управления. Но в дорогих заводских моделях информация может отображаться и на экране.

Для того чтобы собрать аппарат качественно, нужно сначала изучить подробную инструкцию; металлоискатель своими руками изготовить не так просто. Хотя с правильным подходом это вполне реально даже без специальной подготовки. Причём, можно сделать и подводный аппарат, который сможет искать золото и другие драгоценные металлы. Хотя глубинный металлоискатель сделать вряд ли получится, такие аппараты изготовляются на заводах.

Металлоискатель состоит из:

  • генератора электромагнитных колебаний — передатчика;
  • передающей катушки;
  • приёмника электромагнитных колебаний;
  • динамиков для извещения звуком;
  • дешифратора, который выделяет полезный сигнал из общего фона.

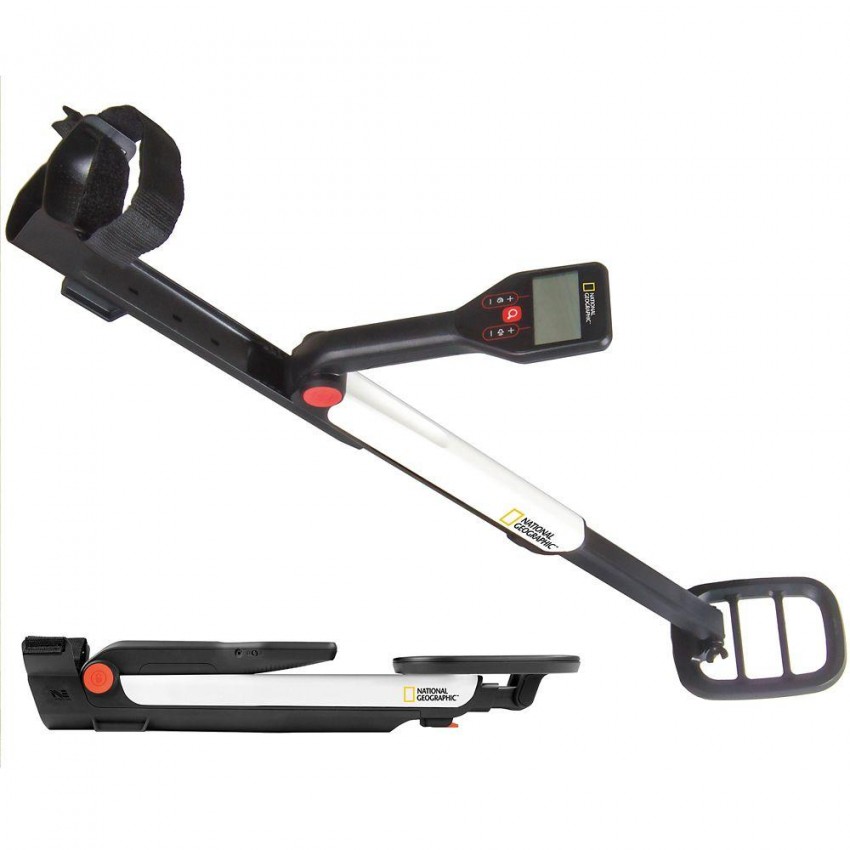

Магазинные металлоискатели

Современные металлоискатели имеют очень много различных функций и опций для более надежного и качественно поиска предметов под землей. У всех имеются различные достоинства и недостатки.

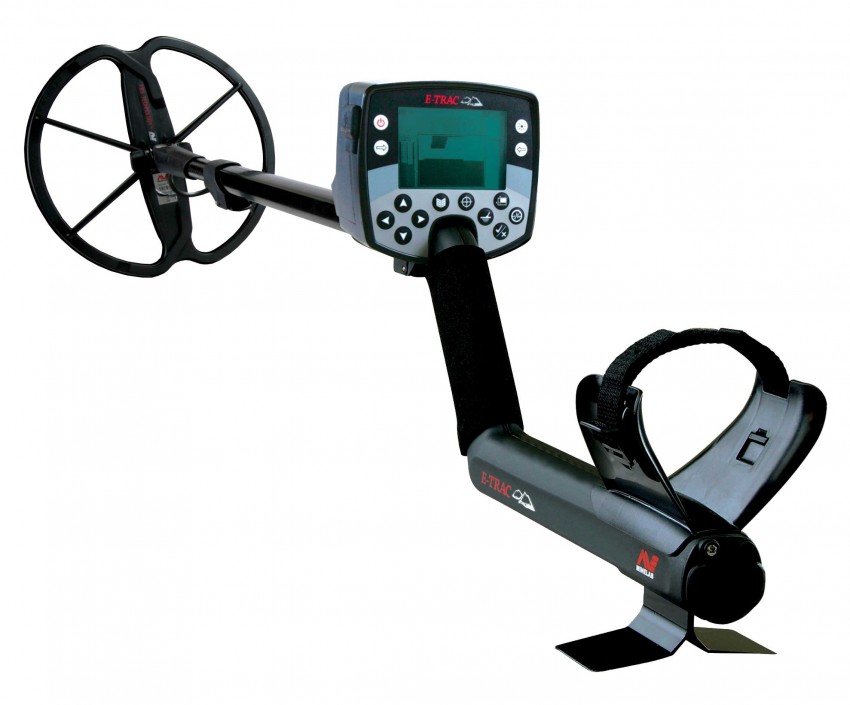

Однако среди фирменных моделей широким спросом пользуется металлоискатель с дискриминацией металлов, который позволяет понять, какой вид металла обнаружил прибор.

Для каждого металла характерен свой звуковой сигнал, а также свой числовой символ, который отображается на экране устройства. Это очень удобно и практично, таким образом можно распознать цветной или черный металл обнаружен прибором, однако данное устройство имеет очень высокую стоимость.

Советуем изучить  Пассатижи и плоскогубцы

Но есть и еще одно решение, это сделать металлоискатель своими руками. Возможно, не все будет получаться с первого раза и не так быстро. Поэтому, подробную инструкцию как изготовить металлоискатель можно найти во многих специальных изданиях, и на различных тематических сайтах.

Схема металлоискателя своими руками

Прежде, чем приступить к изготовлению хорошего металлоискателя как на видео, следует, исходя из планируемых потребностей, определиться с выбором принципиальной электрической схемы прибора. Их создано большое количество и они отличаются, как по используемой элементной базе, так и по достигаемых технических показателях

На что обычно обращают внимание при выборе электрической схемы? В первую очередь, на ее сложность, доступность используемых в ней электронных комплектующих, сложность ее изготовления и настройки. Полезно, если к предлагаемой электрической схеме прилагается внешний вид печатной платы, это облегчает ее изготовление и сборку

Немаловажным является то, какую чувствительность обеспечит выбранный вариант металлоискателя.

После выбора электронной схемы, ее изготовления и настройки другим важным этапом является изготовление чувствительного органа металлоискателя – катушки или рамки.

Этапы сборки металлоискателя

Перед тем как собрать металлоискатель своими руками, понадобится запастись различными элементами для сборки, это разнообразные конденсаторы и резисторы, провода, разнообразные платы и микросхемы.

Для изготовления катушки можно использовать различные предметы из дерева, пластмассы или пластика, или даже из металла.

На начальном этапе, перед процессом сборки, немаловажное значение имеет четкий план по реализации задуманного, важно иметь схему металлоискателя изготовленного своими руками. И, следуя данной схеме, можно сделать задуманное

Поэтому, даже новичок сможет сделать самый простой прибор, который прослужит не один год

И, следуя данной схеме, можно сделать задуманное. Поэтому, даже новичок сможет сделать самый простой прибор, который прослужит не один год.

Главное все правильно собрать, соединить и спаять, и если где-то допустить какую-либо ошибку то прибор может не работать, либо работать но не правильно.

Металлоискатель – детектор или сканер

По своей сути МИ являются детекторными устройствами (от лат. detector – обнаружитель), указывающими на изменение параметров первичного направленного радиосигнала. Качество металлодетекции напрямую зависит от уровня сложности аппаратуры металлодетектора, обрабатывающей вторичный сигнал. На начальном этапе появления МИ оператора вполне устраивал писк в наушниках, возникающий при обнаружении металлической мишени. Развитие элементной базы для микроэлектроники существенно расширило возможности ручной металлодетекции. Профессиональные ручные металлодетекторы способны решать следующие задачи:

  • проведение идентификации «находки» по типу металла;
  • определение глубины ее нахождения;
  • оценка размеров и конфигурации обнаруженного предмета.

Используя новейшие программные разработки, ведущие производители запустили продажи МИ с возможностями построения изображения обнаруженной цели. Например, немецкая компания ОКМ разработала глубинный 3D-сканер (от англ. scan – рассматривать) модели ЕХР 6000, выводящий на экран конфигурацию металлического предмета.

На рис. ниже показан монитор МИ модели ЕХР 6000 с выведенным на экран изображением мишени.

Металлодетектор ЕХР 6000 с возможностями сканера

Проверка металлоискателя

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:

Начнем с механических конструкций глубинных рамок для металлоискателя.

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

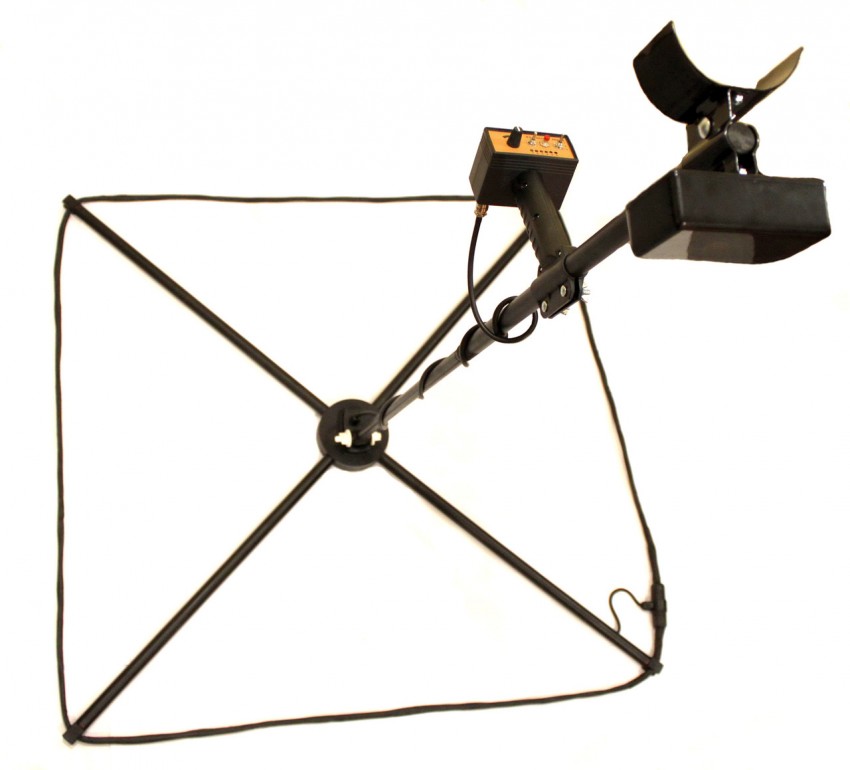

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

Такие рамки носят обычно вдвоем:

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

40*40см 60*60см 90*90см 120*120см 150*150см
Количество витков 19 16 13 11 10
Дальность обнаружения каски с МД ПИРАТ 0,8м 0,9м 1,1м 1,25м
Максимальная дальность обнаружения с металлоискателем ПИРАТ 1,7м 2,3м 2,6м 3,5м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ 1,2м 1,25м 1,5м 1,6м
Максимальная дальность обнаружения с металлоискателем Кощей 5ИГ 2,3м 3,5м
Советуем изучить  Проверка напряжения в розетке

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

Как сделать металлоискатель своими руками?

Исходя из того, что стоимость подобных детекторов очень высока, имеет смысл разобраться с возможностью сделать простой металлоискатель своими руками в домашних условиях. Самоделки, практически не требуют никаких затрат, кроме, конечно, небольшого количества времени.

Так как схема металлоискателя достаточно проста, для работы понадобится наличие двух дисков (CD и DVD), наушников, обычного калькулятора, элемента питания на 9 вольт («крона»), изоленты и клея, а собираете вы ее практически «на коленке».

Итак, подробная инструкция по сборке металлоискателя своими руками.

Чтобы собрать металлоискатель из дисков, нужно придерживаться следующего алгоритма действий:

  • Штекер наушников не потребуется, а потому он срезается, а провода зачищаются на длину около 1 см.
  • Каждый зачищенный провод делится на две равные части, одна из которых пойдет к зеркальной части диска, а вторая к питающему элементу.
  • При условии, что зеркальная поверхность дисков находится с двух сторон, при помощи клея одна из частей провода крепится на нее по отдельности. Если же диски односторонние — то по тут все проще. Контактной является пишущая сторона.
  • Изолентой крепятся провода на самих CD и DVD дисках.
  • Калькулятор во включенном состоянии крепится той же изолентой между дисками, а на поверхности DVD закрепляется элемент питания.


Металлоискатель из дисков

На этом работа окончена и металлоискатель из подручных средств готов. Как можно убедиться, процесс это совершенно несложный и незатратный, как в финансовом плане, так и по времени.

Конечно, если делать металлоискатель, схемы которого настолько просты, то его характеристики не сравнятся с профессиональными устройствами, но элементарные конструкции в грунте с его помощью можно найти.

Если же требуется более устройство, мощнее, чем простейший металлоискатель, его можно сделать из старого радиоприемника.

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио

Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Настройка прибора с помощью потенциометров разной мощности

Это важно: чтобы увеличить устойчивость электросхемы, рекомендуется на входе дополнительно установить стабилизатор напряжения, такой как L7812.

  • чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
  • чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
  • при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

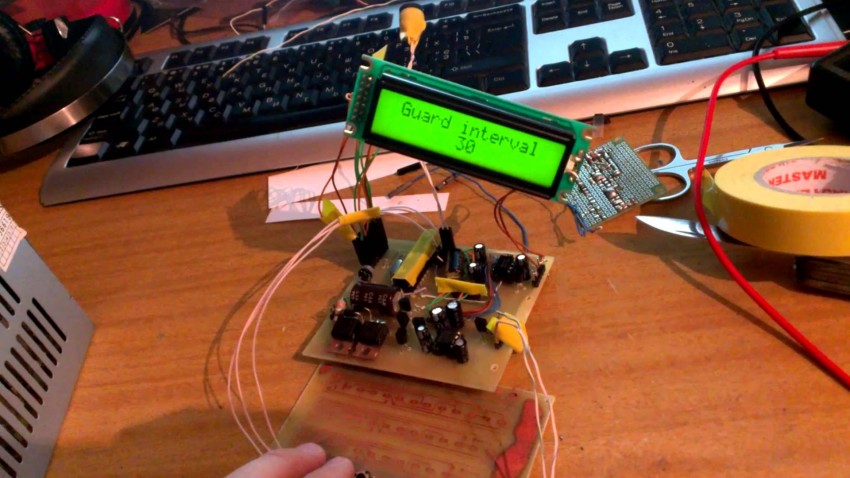

Схемы самодельных МИ

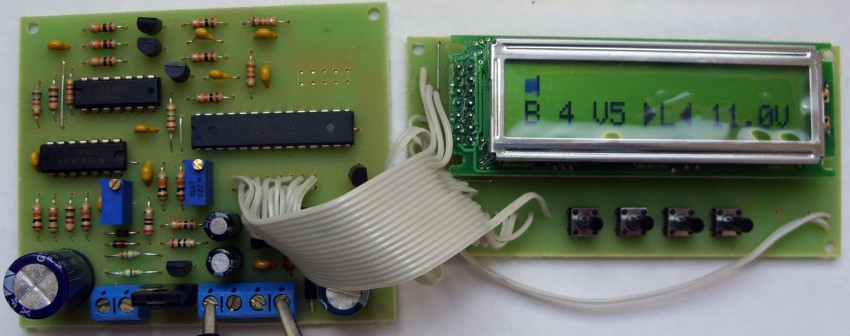

Металлопоисковая аппаратура заводского изготовления представлена на рынке достаточно дорогими электронными системами профессионального уровня, поэтому энтузиасты постоянно обмениваются информацией, как сделать самодельный металлоискатель у себя дома с минимальными финансовыми затратами. Пошаговая инструкция по сборке и отладке устройства позволяет создать вполне работоспособный металлодетектор из доступных радиодеталей. Металлоискатели, в том числе и миноискатель своими руками, схема которого идентична с разработками для типовых МИ, выполняются на транзисторах и микросхемах. В комплектацию схем для самоделок входят также:

  • конденсаторы различных типов: керамические, пленочные, электролитические;
  • резисторы;
  • резонаторы;
  • контроллеры.

Дополнительная информация. Довольно часто в схемах любительской аппаратуры для металлопоиска используется микросхема NE 555, представляющая собой универсальный таймер, генерирующий одиночные и повторяющиеся импульсы стабильных временных характеристик.

Достойным конкурентом металлодетектору на микросхемах является металлоискатель на транзисторах, в котором генерирование сигналов происходит с использованием транзисторов КТ-361 и КТ-315 или аналогичных радиодеталей, производимых еще с советских времен.

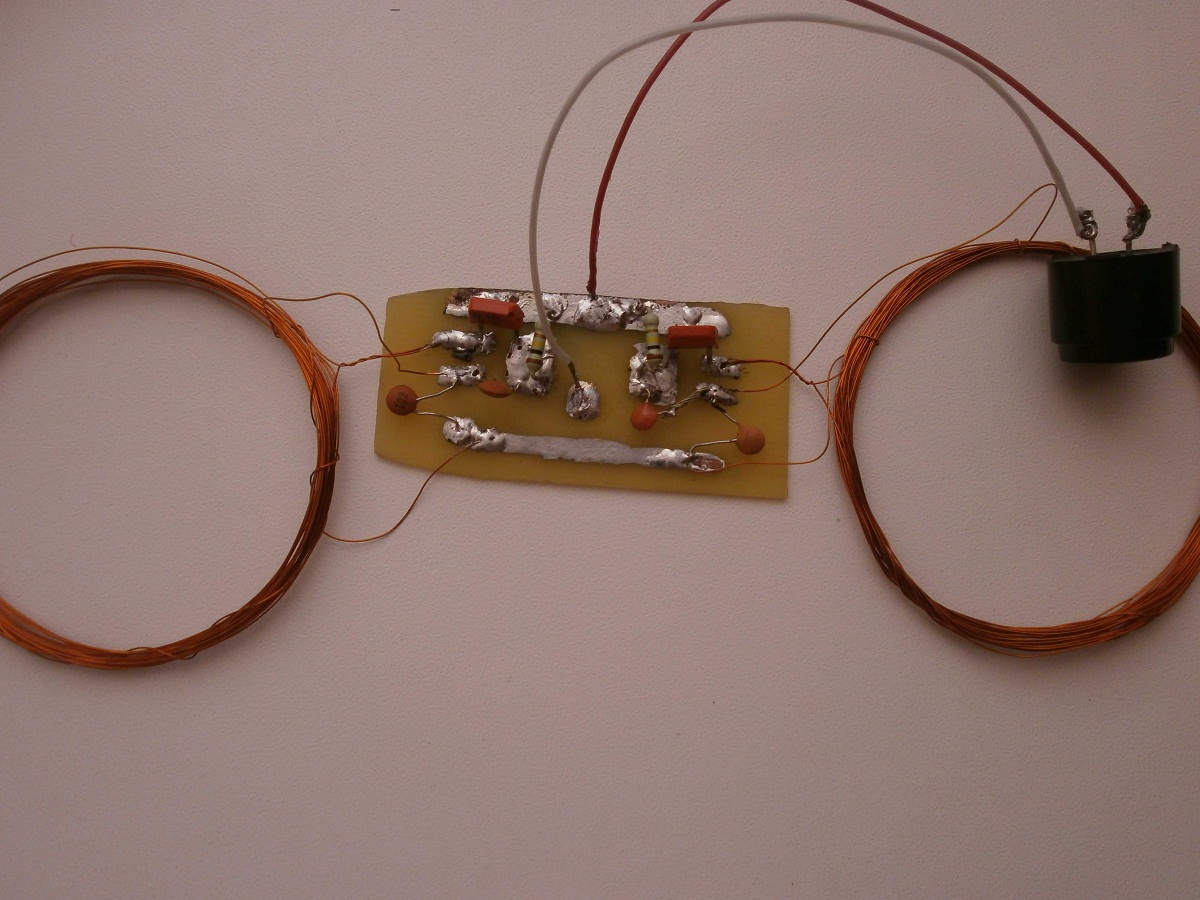

Инструментарий и подробная инструкция для изготовления металлоискателя Бабочка своими руками

Если металлоискатель покупать в готовом виде, то необходимо учитывать 2 важных фактора: цена и глубина обнаружения предметов. Если металлоискатель стоит необоснованно дешево, то и работать на обнаружении он будет плохо.

Но, если нет возможности покупки металлоискателя или просто руки растут из нужного места, то его можно сделать своими руками в домашних условиях. Тип металлоискателя Бабочка подразумевает собой синхронизацию нескольких катушек, внешне это напоминает бабочку.

Какие детали нужны для сбора подобного металлоискателя:

  • Транзисторы: 2 штуки, КТЗ15;
  • Конденсаторы типа 1000 пФ – 2 штуки;
  • Конденсаторы типа 10000 пФ – 2 штуки;
  • Наушники для стерео вещания;
  • Батарея мобильного устройства;
  • Паяльник и материал для корпуса с проводами.

Такой аппарат работает в воде и у него очень надежный расход батареи – 20 или 30 ч. Изделие работает с любым видом грунта. Звук подается в наушники, и по его типу определяется вид металла.
