Металлоискатель своими руками

Принцип работы устройства

Чтобы получить рабочий агрегат, необходимо понимать основы электромагнитной индукции. Так первая катушка устройства создает сигнал, проникающий сквозь почву. Вторая, принимающая, обрабатывает импульсы, переданные расположенными в грунте артефактами. Часто две катушки для удобства объединены в один узел — приемо-передающую катушку. Схема регулировки позволяет создавать звук определенной тональности, который говорит о том, что в зону поисков попал объект с металлической структурой. Дополнением выступает ЖК-панель, позволяющая проводить визуальную индикацию.

В конструкционном плане устройство включает в себя:

  • Приемо-передающую катушку;
  • Прибор для генерации электромагнитного излучения;
  • Приёмник;
  • Дешифратор;
  • Штангу, которая выступает опорой для всех элементов детектора;
  • Индикатор.

Для удобства перечисленные элементы расположены на штанге, длину которой выбирают, отталкиваясь от телосложения пользователя. Определитель встраивают в блок управления. Задача дискриминатора заключается в точном определении типа артефакта посредством возмущений в электромагнитном поле.

Один из простых металлоискателей с дискриминатором «Megatron»

Вот краткие характеристики устройстваПо принципу работы металлоискатель относится и импульсно-балансному. Рабочая частота составляет 8-15 кГц.

Что касается режима дискриминации, тот тут используется двух тональная озвучка. При обнаружении железа устройство подает низкий сигнал, а если попадется цветной металл, тон будет высоким.

Питается аппарат от источника в 9-12В.

Также присутствует возможность регулировки чувствительности и есть ручная отстройка от грунта.

Ну а теперь о главном, о глубине обнаружения металлоискателя. Прибор способен обнаруживать монеты диаметром 25 мм на расстоянии в 35 см по воздуху. Золотое кольцо можно поймать на расстоянии 30 см. Каску прибор обнаруживает на расстоянии порядка 1-го метра. Максимальная глубина обнаружения составляет 150 см. Что касается потребления, то без звука это порядка 35 мА.

Материалы и инструменты для сборки: – минидрель (у автора самодельная из моторчика);– провод для наматывания катушки;– четырех жильный экранированный кабель;– паяльник с припоем;– материалы для изготовления корпуса;– печатная плата;– все необходимые радиодетали и их номиналы можно увидеть на фото схемы.

Процесс изготовления металлоискателя:

Шаг первый. Изготовление платыПлата изготавливается методом травления. Далее можно сверлить отверстия, их диаметр составляет 0.8 мм. Для этих целей автор использует маленький моторчик с установленным сверлом.

Шаг второй. Сборка платыСборку нужно начинать с впаивания перемычек. После этого можно устанавливать панели под микросхемы и прочие впаивать прочие элементы

Очень важно иметь для качественной сборки тестер, который может замерить емкость конденсаторов. Поскольку в приборе используется два одинаковых канала усиления, то усиление по ним должно быть как можно ближе к одному значению, то есть быть одинаковым

На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером.

Как выглядит уже собранная схема, можно увидеть на фото. Автор не стал устанавливать узел, определяющий степень разрядки аккумулятора.

После сборки плату нужно проверить тестером. Нужно подключить к ней питание и проверить все стратегически важные входы и выходы. Везде питание должно быть точно таким, как на схеме.

Шаг третий. Собираем катушкуДатчик DD собирается по тому же принципу, что и для всех подобных балансников. Передающая катушка обозначается буквами TX, а приемная RX. Всего нужно сделать 30 витков проводом, сложенным вдвое. Провод используется эмалированный, диаметром 0.4 мм. И приемная, и передающая катушка формируются двойными проводами, в итоге на выходе должно получиться четыре провода. Далее тестером нужно определить плечи обмоток и соединить начало одного плеча с концом другого, в итоге образуется средний вывод катушки.

Для фиксирования катушки после наматывания нужно хорошо обмотать нитками и затем пропитать лаком. После того как лак засохнет, катушки обматываются изолентой.

Впоследствии сверху делается экран из фольги, между началом и концом нужно сделать зазор порядка 1 мм, чтобы избежать короткозамкнутого витка.

Средний вывод ТХ необходимо подключить к земле платы, иначе не запустится генератор. Что касается среднего выхода RX, то он нужен для настройки по частоте. После настройки резонанса его нужно заизолировать и приемная катушка превращается в обычную, то есть без вывода. Что касается приемной катушки, то ее подключают вместо передающей и настраивают на 100-150 Гц ниже, чем предающая. Каждую катушку нужно настраивать отдельно, при настройке возле катушки не должно быть никаких металлических предметов.

Чтобы свести баланс, катушки сдвигают, как можно увидеть на фото. Баланс должен находиться в пределах 20-30 мв, но не более 100 мв.

Рабочие частоты прибора находятся в пределе от 7 кГц, до 20 кГц. Чем ниже будет частота, тем глубже будет брать прибор, но при низкой частоте дискриминация становится хуже. И наоборот, чем выше частота, тем лучше дискриминация, но при этом меньше глубина обнаружения. Золотой серединой можно считать частоту 10-14 кГц.

Для подключения катушки используется четырех жильный экранированный провод. экран подключается к корпусу, два провода идут идут на передающую катушку и два на приемную.

Ну а в заключении останется лишь настроить прибор. При положении ручки дискриминатора на минимуме, прибор должен видеть все цветные металлы. Далее при накручивании дискриминатора должны вырезаться все металлы по порядку до меди, но медь вырезаться не должна. Если прибор работает именно так, как описано, значит, он собран верно.

Технические характеристики металлоискателя Соха 3TD-M:

  • Рабочая частота – от 5 до 17 кГц (Зависит от датчика);
  • Баланс грунта – ручной;
  • Питание металлоискателя – 12 вольт;
  • Ток потребления (Без подсветки и при отсутствии металла) – 25 мА;

Металлоискатель имеет следующие органы управления:

  • 2 Кнопки Sens – резулировка чувствительности + подсветка экрана + фильтры.
  • Ручку регулировки звука.
  • Ручку баланса грунта.

Во время работы, на дисплее отображается следующая информация:

  • В верхней строке: «S06» – порог чувствительности, «F1» — номер фильтра, «SX0» — опция вычитания грунта по каналу Х, Напряжение питания.
  • В нижней строке отображается шкала VDI: первые 3 столбика черные металлы (по 15 градусов) и 12 справа — цветные металлы (С шагом 7,5 градуса).
READ  Станок для разделки кабеля своими руками

Проект металлоискателя СОХА 3ТД-М начат в 2012 году, но уже я не смог найти многие полезные данные по его изготовлению, поэтому если кого-то остались скачанные материалы, прошу прислать для дополнения статьи. А ниже будит та информация которая была еще найдена.

Схема металлоискателя Соха 3TD-M:

Собранная плата металлоискателя Соха 3 ТДМ выглядит следующим образом:

Все данные по изготовлению плат для металлоискателя соха 3
, собраны в Один архив (печатная плата перед и зад, сверловка, зеркало и файлы Пикад —

Прошивка для микроконтроллеров металлоискателя Соха -3TD-M

(Версия 11) —

При прошивке микроконтроллера PIC12F629, биты конфигурации необходимо установить следующим образом:

Поставить галочку-PWRT
Поставить галочку-BODENДля контролера PIC16F876A биты ставим следующимобразом:

Поставить галочку-PWRT
Поставить галочку-BODEN

Видео по настройки фазы ферритом, для металлоискателя Соха 3TD-M

(При настройке: регулятор GB, на Сохе-3 в центральном положении.
На FORTUNE 160 шагов, цифрового резистора.)

Заключение:
Соха 3TD-M — интересные вариант металлоискателя, с неплохими задатками. Но в свете недостаточно подробной информации? в процессе его изготовления и настройки могут возникнуть трудности. Также остается вопрос с прошивкой: (На начальном этапе, автор ограничивал количество включений прибора, после чего необходимо было оплатить «символическую» сумму и получить пинкод, как обстоит дело с этим вопросом в более поздних версиях неясно!)

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Мотивация выбора конструкции самодельного металлодетектора

Задолго до того, как собрать металлоискатель в домашних условиях, умельцу необходимо сопоставить многочисленные факторы, влияющие на работу МИ, и выбрать оптимальный вариант конструкции в полном соответствии своим запросам. При изготовлении металлодетектора своими руками учитываются следующие технико-эксплуатационные показатели:

  • общие параметры поискового прибора, определяющие его функциональные возможности;
  • рабочие частоты, в диапазоне которых предполагается работать;
  • метод поиска, определяющий схемотехническое построение прибора с заданием способа фиксации изменения реакции МИ при приближении его к металлическому объекту.

Металлоискатель на микроконтроллере ATtiny2313A

В «Забаве» использован принцип «частотомер». Работает металлоискатель в динамическом режиме (реагирует на металл, только при движении датчика). Имеется регулировка чувствительности. Металлоискатель с дискриминацией (селективность). С помощью металлоискателя «Забава» можно отличать на слух сигналы на мелкие железные предметы (гвозди, гайки, проволоку и т. д.) от сигналов на предметы из цветных металлов. Железные предметы с большой площадью поверхности определяются как цветные.

Технические характеристики металлоискателя «Забава»:

  • напряжение питания – 9-12 В;
  • потребляемый ток – 17-20 мА.

Расстояние обнаружения (на воздухе):

  • монета диаметром 25 мм – 11-12 см;
  • медная бляха (5 на 8 см) – 21см;
  • алюминиевая крышка (диаметром 20 см) – 35 см;
  • максимальное расстояние обнаружения – 60 см.

Самодельный подводный металлоискатель

Процесс изготовления, сборки и наладки металлодетектора, предназначенного для металлодетекции под водой, идентичен работам по созданию обычного МИ. Однако необходимо указать на два существенных отличия, сопровождающих изготовление подводного МИ:

  • вся аппаратура должна размещаться в герметичном корпусе, не допускающем соприкосновения деталей с влагой;
  • для сообщения из-под воды о найденной находке желательно применять специальные световые индикаторы.

Этапы изготовления своими руками подводного МИ:

  1. Выбор схемы для работы в речной и морской воде.
  2. Изготовление печатной платы.
  3. Подсоединение источника питания.
  4. Размещение готовой платы с источником питания в герметичной емкости. Мастера рекомендуют в качестве корпуса применить тубу от герметика. Светодиодные лампочки-индикаторы выводятся на внешнюю поверхность тубы. Каждый стык дополнительно герметизируется силиконовым герметиком.
  5. Изготовление штанги из тонкостенной нержавеющей трубы или обычной пластиковой водопроводной трубы. Довольно часто используют корпус удочки.
  1. Закрепление собранного блока с печатной платой на штанге.
  2. Намотка поисковой катушки. Корпус катушки – стандартная полипропиленовая труба. Намотанный провод заливается герметиком.
  3. Пайка выводов катушки к многожильному проводу.
  4. Визуальная оценка герметичности изделия. Любые щели и стыки, «не внушающие доверия» на предмет герметичности, заливаются/замазываются герметиком.
  5. Проверка герметичности в воде.

Особенности глубинных МИ

В работе глубинных МИ используется RF-технология, эффективная в высокочастотном диапазоне. Передающая и приемная катушки взаимно перпендикулярны, могут работать на нескольких частотах одновременно. К мелким мишеням глубинные приборы нечувствительны, их объекты – крупные предметы, расположенные на местности с перепадами уровней грунта.

Если обратиться к многочисленным форумам любителей металлопоиска, которыми пестрят страницы Интернета, то обращает на себя внимание высокий уровень изготовления и наладки самодельных конструкций, о которых там рассказывается. Изготовленные своими руками металлодетекторы не уступают поисковой аппаратуре заводского исполнения, хотя обходятся во много раз дешевле

На рис. ниже показан самодельный «глубинник», рамка которого выполнена из прочных полимерных трубок.

Самодельный «глубинник»

Детали самодельного металлоискателя:

  • Микросхемы; К176ЛА7, К176ЛА9
  • Кварцевый резонатор; 1 МГц
  • Варикап; Д901Е
  • Резисторы; 150к-3шт., 30к-1шт.
  • Резистор переменного сопротивления; 10к-1шт.
  • Конденсатор электролитический;50Мкф/15 вольт
  • Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

READ  Последовательное и параллельное соединение конденсаторов

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Самостоятельная сборка металлоискателя

Не обязательно получится идеальный внешний вид при создании изделия собственными руками. Тем не менее, хорошую функциональность на современной элементной базе создать не слишком сложно. Ниже рассмотрена модель с функцией дискриминации. Она способна различить алюминиевую пробку и фольгу сигаретной пачки, дешевые копейки из сплавов и ценные золотые монеты.

Конструкция

Катушку делают из двух спиральных обмоток (18 и 24 витка) с размерами по внешнему радиусу 21 и 16 мм, соответственно. Для нанесения разметки и создания каркаса применяют основу из материала с немагнитными свойствами. Герметизация эпоксидной смолой или другим составом продлит срок службы.

Материалы, детали и заготовки

Для катушки подойдет стандартный трансформаторный провод из меди диаметром 0,6-0,9 мм. Блок управления собирают на стандартных микросхемах. Основные узлы – процессор и преобразователь частоты MCP3201. Стабилитроны, транзисторы и другие электронные компоненты указаны на чертеже (картинка выше).

Порядок сборки и дизайн

Для надежного закрепления функциональных блоков подбирают подходящую прочную штагу. Блок электроники рекомендуется поместить в герметичном корпусе, чтобы предотвратить короткие замыкания в неблагоприятных погодных условиях. Оформление выполняют с учетом личных предпочтений, умений и навыков.

Программирование блока управления

Для прошивки устройства применяют специализированный программатор. Печатную плату несложно создать самому. Питание 5 V можно организовать от стандартного компьютерного порта USB.

Сборка

В процессе сборки особое внимание уделяют герметичности и надежности закрепления отдельных компонентов. Следует помнить о сложных условиях эксплуатации в рабочем режиме, возможных ударных воздействиях при перевозке

Разборная конструкция упростит транспортировку и хранение.

Самостоятельная сборка металлоискателя

Не обязательно получится идеальный внешний вид при создании изделия собственными руками. Тем не менее, хорошую функциональность на современной элементной базе создать не слишком сложно. Ниже рассмотрена модель с функцией дискриминации. Она способна различить алюминиевую пробку и фольгу сигаретной пачки, дешевые копейки из сплавов и ценные золотые монеты.

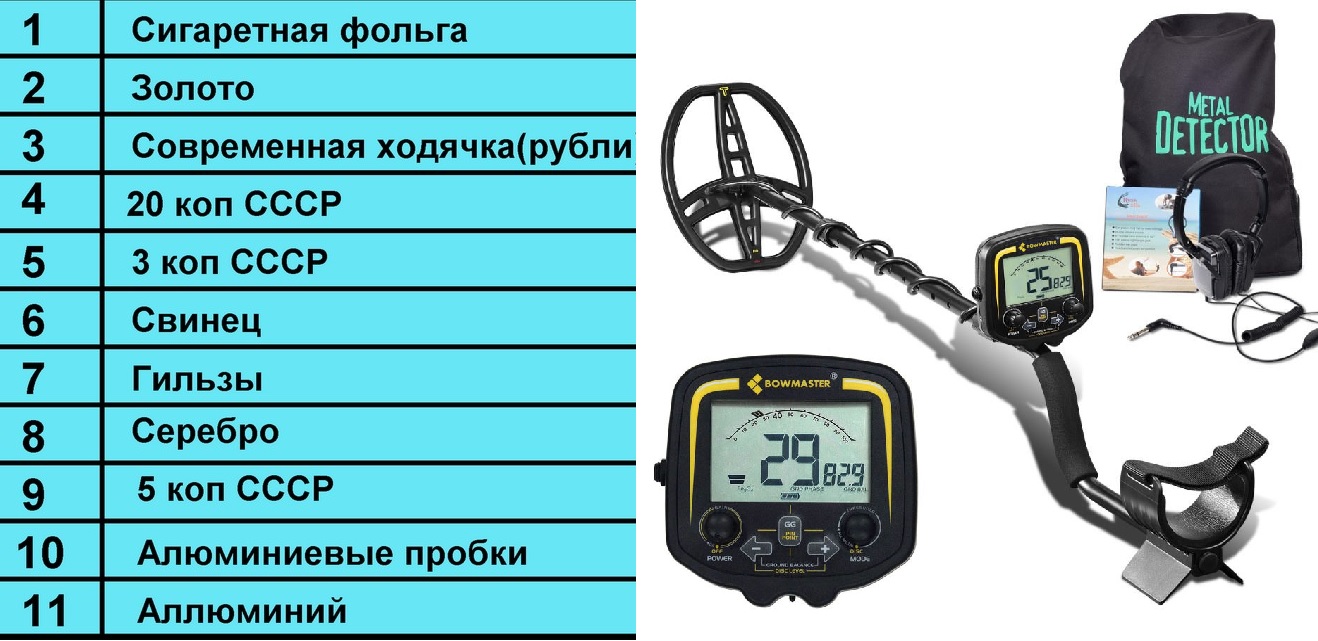

Таблица дискриминации

Конструкция

Катушку делают из двух спиральных обмоток (18 и 24 витка) с размерами по внешнему радиусу 21 и 16 мм, соответственно. Для нанесения разметки и создания каркаса применяют основу из материала с немагнитными свойствами. Герметизация эпоксидной смолой или другим составом продлит срок службы.

Блок управления собирают по этой электрической схеме

Материалы, детали и заготовки

Для катушки подойдет стандартный трансформаторный провод из меди диаметром 0,6-0,9 мм. Блок управления собирают на стандартных микросхемах. Основные узлы – процессор и преобразователь частоты MCP3201. Стабилитроны, транзисторы и другие электронные компоненты указаны на чертеже (картинка выше).

Порядок сборки и дизайн

Для надежного закрепления функциональных блоков подбирают подходящую прочную штагу. Блок электроники рекомендуется поместить в герметичном корпусе, чтобы предотвратить короткие замыкания в неблагоприятных погодных условиях. Оформление выполняют с учетом личных предпочтений, умений и навыков.

READ  Что такое пду расшифровка

Программирование блока управления

Для прошивки устройства применяют специализированный программатор. Печатную плату несложно создать самому. Питание 5 V можно организовать от стандартного компьютерного порта USB.

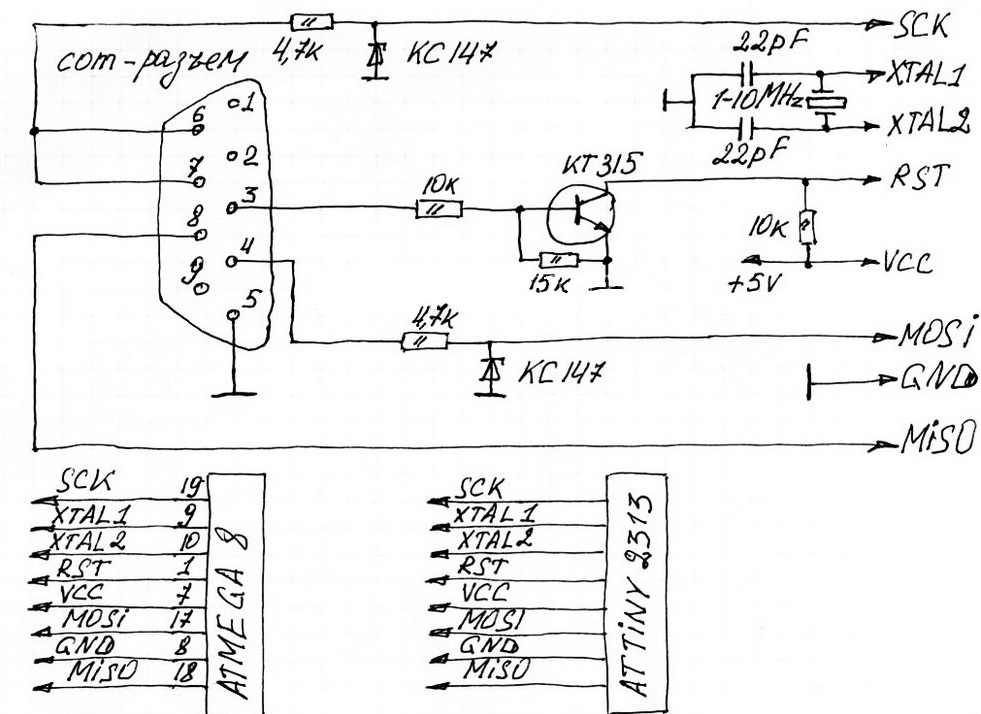

Электрическая схема программатора

Сборка

В процессе сборки особое внимание уделяют герметичности и надежности закрепления отдельных компонентов. Следует помнить о сложных условиях эксплуатации в рабочем режиме, возможных ударных воздействиях при перевозке

Разборная конструкция упростит транспортировку и хранение.

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

  • мультиметр, который измеряет скорость.
  • LC метр.
  • Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы
. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

  1. Включить питание.
  2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
  3. Коснуться пальцами разъема датчика.
  4. При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно
. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Разновидности МИ по назначению

В соответствии с целевым предназначением, МИ подразделяют на следующие типы:

  1. Грунтовые модели, предназначенные для изысканий под землей в верхних слоях почвы. Приборы этой категории наиболее распространены среди поисков металлов и кладоискателей, способных собрать металлоискатель своими руками в домашних условиях. Простейшая самоделка обладает низкой точностью и не всегда различает металлы разного вида. Профессиональные приборы могут выявить небольшие золотые крупинки, проигнорировав прочие металлы.
  2. Глубинные модели, рассчитанные на обнаружение целей на глубине до 6 метров. Однако «увидеть» они могут только крупные предметы площадью свыше 400 кв. см. Глубинные приборы востребованы инженерными службами в качестве трассоискателей, геологами – как специализированные георадары для поисков самородного золота и т.п.
  3. Подводные устройства металлопоиска, работающие под водой. К ним предъявляются повышенные требования к герметичности поисковой системы. Условия работы подводного МИ в морской и пресной воде значительно различаются. У подводных детекторов используется только звуковая индикация.

Обратите внимание! Подводные МИ можно применять на поверхности в режиме обычного грунтового металлоискателя. Поисковикам необходимо только подогнать длину штанги и положение упора, чтобы было удобнее пользоваться прибором

  1. Специальные металлодетекторы:
  • охранные устройства для обнаружения металлоизделий в багаже, в одежде либо на теле человека при досмотре;
  • промышленные металлодетекторы в составе конвейерных линий, сигнализирующие о наличии металлов в продукции;
  • армейские приборы, обобщенно называемые миноискателями;
  • детекторы, настроенные исключительно на золотые предметы.

На рис. ниже показан ручной досмотровый металлодетектор.

Досмотровый металлодетектор

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условиях

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

  • принцип воздействия;
  • частота;
  • восприимчивость;
  • масса;
  • балансировка почвы;
  • целеуказание;
  • дискриминатор;
  • вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м ФОТО: bestvix.ru
