Средства защиты в электроустановках до и выше 1000 вольт

Порядок использования

Каждое средство индивидуальной защиты имеет определенный порядок (алгоритм) использования. Без его соблюдения СИЗ не будет в полной мере выполнять свои функции, очень часто принося некоторый дискомфорт человеку, его применяющему.

Защитная одежда и обувь

Защитная одежда

Защитную одежду и обувь одевают в следующем порядке

  1. Нательное (нижнее) белье;
  2. Носки;
  3. Майка из хлопчатобумажной ткани;
  4. Комбинезон (полукомбинезон) или спецовка (костюм, состоящий из куртки и брюк);
  5. Защитная обувь – сапоги, туфли.

На некоторых видах работ вместо спецовки поверх комбинезона одевают длинный халат. В холодное время года поверх комбинезона надевают утепленную куртку.

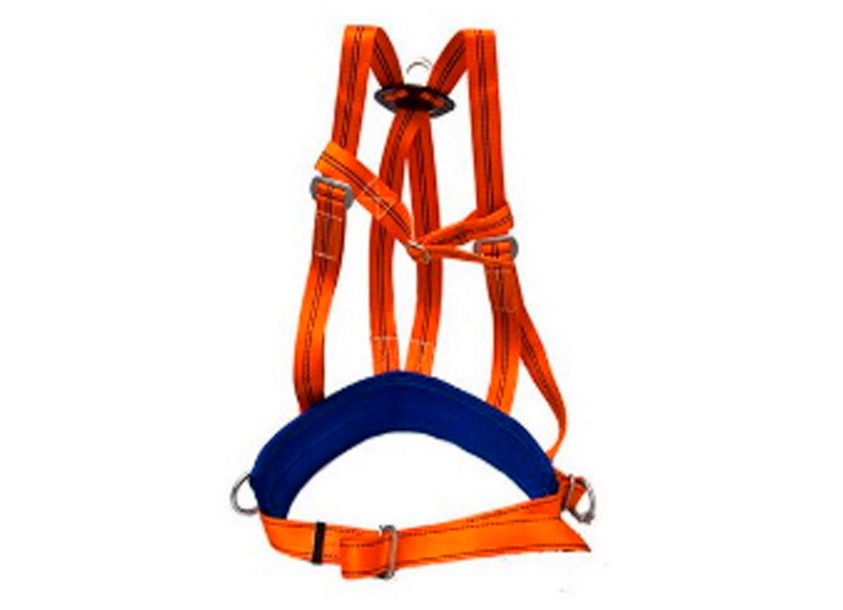

Монтажный пояс

Монтажный пояс

Самый надежный монтажный пояс с лямками (страховочную привязь) одевают следующим образом:

  1. Перед одеванием тщательно осматривают лямки монтажного пояса на предмет износа, сильных потертостей, проверяют работоспособность фиксирующих привязь на теле работника элементов;
  2. Найдя D-образное кольцо расправляют наплечные и набедренные лямки;
  3. Взяв двумя руками за набедренные лямки, их разводят в стороны;
  4. Проверяют, расстёгнуты ли фиксаторы на набедренных лямках;
  5. Взяв привязь за поясной ремень, ее одевают через ноги;
  6. Одевают плечевые лямки;
  7. Регулируют поясной ремень;
  8. Застегивают фиксаторы на набедренных лямках;
  9. Все свободные концы лямок фиксируют в специальных петлях.

Такой способ одевания монтажного пояса требует наличия напарника, который будет не только помогать одевать и фиксировать лямки, но и следить за тем, чтобы они не перекручивались и не перехлестывались.

Средства защиты органов дыхания и кожи

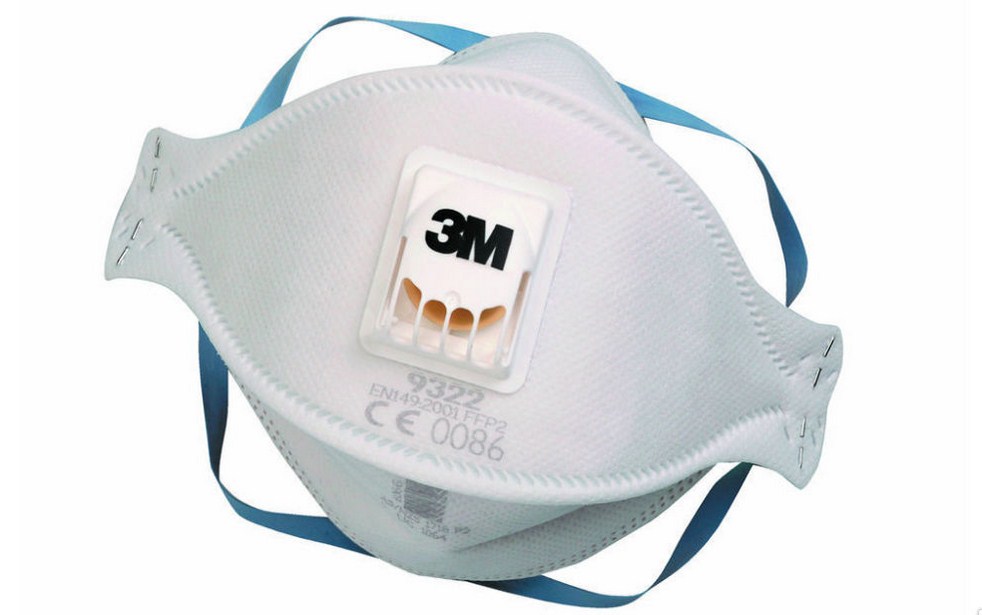

Респиратор

Используемый для защиты дыхательных путей самый простой противоаэрозольный респиратор одевают следующим образом:

  1. Респиратор достают из упаковки и внимательно осматривают;
  2. Взяв респиратор в руку, его укладывают на ладонь так, чтобы образовавшееся чашеобразное углубление было обращено вверх (к лицу);
  3. Второй рукой оттягивают две резинки;
  4. Приложив респиратор нижней частью к подбородку, прижимают его к носу, одновременно заводя фиксирующие СИЗ резинки на затылок;
  5. Для более плотного прилегания респиратора верхнюю резинку размещают на уровне макушки, нижнюю – ниже ушей.

После одевания двумя руками уплотняют место стыка респиратора и носа, сделав несколько вдохов и выдохов, оценивают плотность прилегания маски к лицу.

Органов зрения

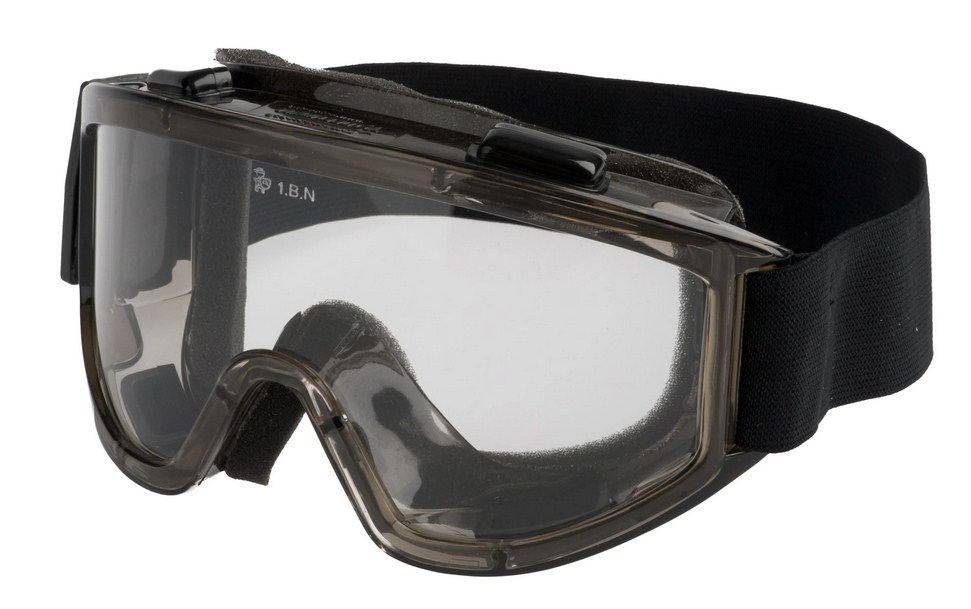

Защитные очки

Защитные очки одевают таким образом, чтобы они удобно располагались на переносице, не падали во время резких движений. При необходимости очки помещают на специальной шейной шлейке (привязи).

Маску сварщика одевают и фиксируют на голове при помощи специального храпового механизма на затылочной части пластикового оголовья.

СИЗ головы

Каска

Современные пластиковые каски одеваются достаточно просто: в зависимости от сезона и условий работы, открыв или закрыв вентиляционные отверстия, каску одевают на голову, после чего при помощи храпового механизма на затылочной части СИЗ надежно фиксируют.

В холодное время года под каску одевают утепленный подшлемник, который также можно отнести к защитным средствам – при сильном морозе и ветре он предотвращает переохлаждение головы и снижает риск связанных с этим заболеваний.

Защита от падения с высоты

Многие работы в энергетике производятся на высоте. Чтобы обеспечить безопасность от падения или своевременную остановку, применяются:

  • анкерные устройства;
  • привязи страховочные;
  • армирующе-соединительные подсистемы.

Все эти элементы используются комплектом и должны соответствовать таким требованиям:

  • остановку падения обеспечивает привязь за счет правильного перераспределения нагрузки;
  • должна быть возможность регулировать подгонку в соответствии с индивидуальными особенностями работника (весом, ростом и даже полом);
  • надежность креплений и соответствие элементов защиты видам и характеру выполняемых работ, а также условиям труда.

Работа на высоте

В функцию армирующе-соединительной подсистемы входит своевременная остановка падающего работника. В современных средствах защиты применяется несколько видов:

  • стропы с амортизатором рывка;
  • втягивающие блоки;
  • ползунки на жестких и гибких анкерных линиях.

В страховочных системах при работах на высоте используются синтетические материалы, срок службы которых рассчитан на 2 года.

Работники предприятий, по роду деятельности сталкивающиеся с электричеством, не должны игнорировать средства индивидуальной защиты, чтобы обезопасить себя от серьезных травм и избежать угрозы для жизни. Руководство обязано строго следить за выполнением этого требования, а также за наличием необходимого количества СИЗ и периодичностью их проверок.

Термины

Среди нас мало профессионалов

Поэтому так важно разобраться в определенных терминах. Вы должны четко понимать все правила и нормы безопасности жизнедеятельности, чтобы в дальнейшем избежать ужасных последствий

Предупрежден – значит вооружен! Эта поговорка никогда не теряет актуальности.

Итак, защитное заземление – это электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могу оказаться непосредственно под напряжением.

Запоминаем еще один термин. Защитное зануление – это электрическое соединение открытых проводящих частей электроустановки, которые могут оказаться под напряжением по причине замыкания.

А что такое уравнивание потенциалов? Это соединение частей, проводящих ток для равенства их потенциалов. Данный термин часто используется электриками.

Выравнивание потенциалов – это непосредственно снижение разности потенциалов на поверхности, используя защитные проводники, установленные в земле и подсоединенные к заземляющему устройству.

Под защитным отключением подразумевается использование автоматических установок, целью которых является автоматическое выключение питания в целях безопасности. Надеемся, что вы запомнили эти термины.

Сетевые решения

Эффективный способ снизить риск поражения — разнести одну крупную электрическую сеть, сделав несколько меньших. Рабочее напряжение остаётся одинаковым, но понижается ёмкость сети, а общее сопротивление изоляции возрастает. Для этого устанавливают делительные трансформаторы, к которым уже подключается оборудование. Такое решение актуально для сетей с напряжением до 1000 вольт.

READ  Советы профессионалов, как выбрать и рассчитать трансформатор тока

Токопроводящие части обязательно изолируются, то есть покрываются слоем диэлектрика, если предусмотрен контакт человека с ними. Защитным покрытием может выступать пластик, лак, краска, резина или эбонит. Двойная изоляция — это второй слой полимера, который выполняет защитную функцию, если основная изоляция будет повреждена. Обязательным является проведение контрольных замеров сопротивления. Также существуют бронированные коммуникационные кабели и усиленная изоляция.

Оборудование с высоким напряжением (>1000 вольт) представляет особую опасность. Поражение возможно не только в результате соприкосновения с фазой, но даже при близком нахождении рядом с токопроводящими элементами, поэтому такие установки должны быть огорожены, а доступ к ним ограничен. Подъём проводов на высоту, недоступную постороннему человеку, либо прокладка кабеля под землёй — типичные приёмы.

Применение

Используются СИЗ как для проведения бытовых работ, так и для условий различных производств.

В быту такие средства применяются при выполнении следующих работ:

  • Покраска;
  • Отделка стен, потолков;
  • Заливка пола;
  • Сварочные работы;
  • Резка металлов при помощи угловой шлифмашинки;
  • Сверление различных материалов;
  • Шлифование металлических и деревянных поверхностей.

В производстве СИЗ наиболее активно используются в таких отраслях промышленности, как:

  • Топливная;
  • Черная и цветная металлургия;
  • Металлообработка;
  • Химическая;
  • Пищевая;
  • Машиностроение;
  • Электроэнергетика;
  • Деревообрабатывающая;
  • Целлюлозно-бумажная;

Широко используют СИЗ также в сельском хозяйстве, в сфере оказания коммунальных услуг.

Основные меры защиты

Следует отметить, что перечислить все меры достаточно сложно, так как все они привязываются к конкретному оборудованию или видам работ. Более того, разные правила и нормы призваны регулировать отличительные вопросы в организации операций, конструктивных особенностях или эксплуатации электрических установок.

Организационные и технические

Один из основных документов, на которые следует опираться — Правила охраны труда при эксплуатации электроустановок. Именно они утверждают, что  прежде, чем приступать к каким-либо действиям с электрическими приборами или их компонентами, обслуживающий персонал обязан выполнить ряд мер, которые позволят им избежать электрической травмы от тока. Все эти меры имеют четкое деление на организационные и технические в соответствии с п.2.1.1. и п.3 РД 153-34.0-03.150-00 соответственно.

Организационные мероприятия обязывают:

  •  Оформить в установленном порядке планируемую работу ( по наряду, распоряжению или инструктажем);
  •  Организовать подготовку рабочего места с последующим допуском персонала;
  • Осуществлять постоянный надзор во время работы в тех устройствах, где довольно большой риск поражения;
  • При необходимости, оформить перерывы, перевести на следующее место, вывести персонала после окончания.

В части технических мероприятий для предотвращения поражения электрическим током обслуживающий персонал обязан:

  • Выполнить установленные коммутации и принять меры, которые воспрепятствуют подаче напряжения при ошибочном или самопроизвольном переключении;
  • Вывесить на элементы управления соответствующие плакаты безопасности;
  • Проверить наличие или отсутствие рабочего или наведенного потенциала;
  • Наложить переносные или включить стационарные заземления;
  • Оградить место выполнения работ и указать его плакатами безопасности, обозначить места, приближение к которым несет угрозу воздействия электрической энергии.

Вышеприведенный комплекс мер, препятствующий  поражению  током, является общим для всех сфер. Однако в каждой отрасли он может дополняться или видоизменяться в зависимости от типа эксплуатируемых устройств, а также с учетом категории выполняемых работ.

Меры по содержанию

Если предыдущие нормы устанавливали меры безопасности, которые должны соблюдаться перед началом работы, то существуют аналогичные меры, устанавливаемые  ПТЭЭП и ПУЭ, но уже касательно технического состояния, конструктивных и рабочих  параметров, как на этапе монтажа, так и в процессе дальнейшей эксплуатации электрооборудования.

Сюда входят:

  • Проверка состояния изоляции проводов, обмоток, изоляторов и прочих диэлектрических частей в части сопротивления электрическому току;
  • Наличие и состояние заземляющих устройств, мест соединения и подключения, параметры переходного сопротивления электрическому току;

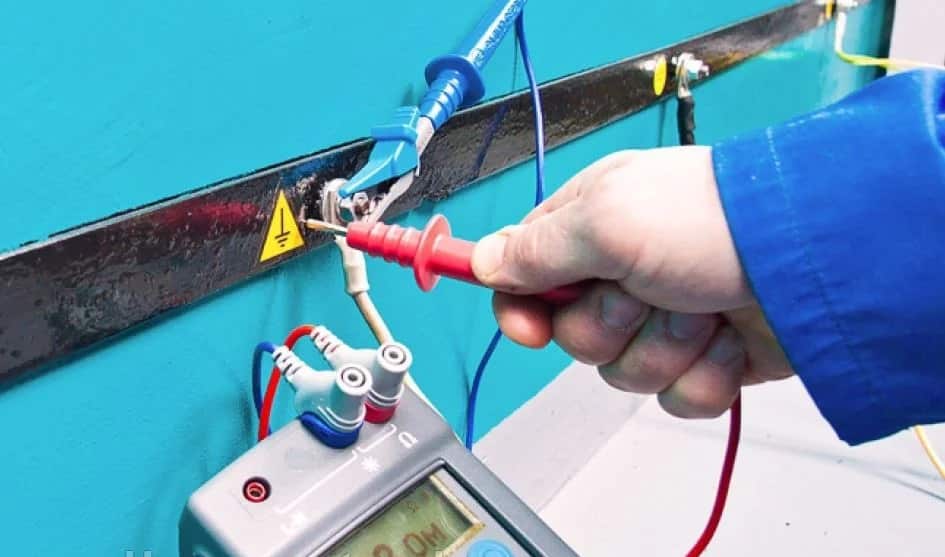

Рис. 1. Проверка состояния защитного заземления

  • Измерение переходного сопротивления в местах соединения токоведущих частей, осмотр их технического состояния;
  • Соответствие цветовой маркировки фаз, нулевых проводников, линий защитного заземления;
  • Наличие диспетчерских наименований и знаков безопасности.

Правила обеспечения СИЗ на предприятиях

Перечень СИЗ, используемых для работников различных отраслей промышленности, правила их использования, хранения и ухода описаны в таком нормативном документе, как Приказ Минздравсоцразвития России №290н от 1 июня 2009 года ( в редакции от 12 января 2015) “Об утверждении Межотраслевых правил обеспечения работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты”.

Обязанности работодателя по обеспечению работников СИЗ

Помимо стандартных и повседневных СИЗ, работодатель на случай чрезвычайных ситуаций (радиационного заражения, применения химического и биологического оружия, аварий на химических производствах, стихийных бедствий природного характера) обязан обеспечивать своих сотрудников специальными средствами индивидуальной защиты.

Нормы выдачи

Нормы выдачи, а также перечень средств индивидуальной защиты для работников определенной профессии регламентируется упомянутом выше нормативным документом (Приказ Минздравсоцразвития России №290н).

Аптечка индивидуальная аи-4

Индивидуальная аптечка АИ-4, пришедшая на смену устаревшей АИ-2, включают в себя 8 пеналов различных цветов (бесцветного, малинового, голубого, желто-зеленого) и 1 шприц-тюбик, закрывающийся красным колпачком. Применяется такая аптечка при отравлении сильнодействующими ядовитыми веществами, фосфорорганическими соединениями, для профилактики от воздействия на организм ионизирующего (радиационного) излучения, при бактериальном заражении местности, для устранения болевых ощущений при травмах и ожогах.

READ  Особенности измерения освещенности

Важно! Обеспечивать такой аптечкой работника должен каждый работодатель объектов как государственной, так и частной собственности

Индивидуальный противохимический пакет

Индивидуальный противохимический пакет ИПП-11 – упаковка из металлизированного полиэтилена, внутри которой находится тампон, смоченный в специальном растворе – ланглике, предотвращающем или нейтрализующем раздражающее воздействие на кожу различных токсинов и химических веществ. Порядок использования данного СИЗ описан на приклеенной к упаковке инструкции.

Пакет перевязочный медицинский

Данное средство индивидуальной защиты представляет собой герметичную упаковку из полиэтилена или прорезиненного водонепроницаемого материала, внутри которой находятся стерильный 7-ми метровый обрез марлевого бинта, 2 ватно-марлевые подушечки, одна из которых закреплена в 15 см от края бинта, другая – свободно передвигается по нему. Используется такой перевязочный пакет для оказания первой помощи или самопомощи при различных ранениях, сопровождающихся значительными кровопотерями, а также при ожогах различной тяжести.

Универсальная аптечка бытовая

Такая аптечка, в отличие от индивидуальной, может применяться не только на производствах, но и в быту. В нее входят как простые терапевтические лекарственные средства, так и радиопротекторы, перевязочные материалы и антисептики. Благодаря такому разнообразию и большому количеству лекарственных средств, такая аптечка позволяет оказывать медицинскую помощь при различных видах травм, отравлениях, ожогах, радиационном поражении организма.

Защита органов дыхания

Во время аварийных ситуаций при пожарах в электроустановках вырабатываются отравляющие газы. Чтобы избежать токсикации или удушья, персонал обязан использовать такие СИЗ, как респираторы или противогазы. К ним предъявляются нижеперечисленные требования:

  • перед применением респираторы осматривают на механические повреждения;
  • противогазы проверяются на пригодность (исправность воздуходувки и шланга, герметичность, отсутствие повреждений) не только перед выдачей, но и каждые 3 месяца, независимо от использования;
  • обязательно периодическое испытание противогазов согласно норм и сроков;
  • регенерацию респираторов проводят строго по руководству к эксплуатации;
  • данные средства защиты выдаются персоналу только в индивидуальное пользование и передаче другим лицам не подлежат.

Защита органов дыхания

Важно! Несмотря на надежность изолирующего противогаза, работник, использующий его в процессе ликвидации аварии, должен быть под наблюдением находящегося вне опасной зоны контролирующего лица

Специальные средства защиты

К специальным средствам защиты, которые позволяют избежать удара  электрическим током, относятся всевозможные устройства и приспособления, действия которых используются в узконаправленных целях. Одним из них являются различные защиты, предназначенные для автоматического отключения электрической цепи в случае возникновения аварийной ситуации:

  • Автоматические выключатели тока и контакторы;
  • Дифференциальные защиты, реагирующие на утечку тока при пробое изоляции;
  • Контроль изоляции;
  • Защита по напряжению и т.д.

Переносные заземления устанавливаются для соединения токоведущих частей с землей. В результате чего происходит снятие остаточного электрического заряда и последующий контроль отсутствия потенциала. При случайном возникновении электрического тока  произойдет защитное отключение электроустановки.

Шунтирующие штанги и перемычки – устанавливаются при работе под напряжением.  Они позволяют выровнять потенциал, обеспечивают прохождение токов через изолирующие секции. В случае невозможности выравнивания потенциалов произойдет срабатывание защитного устройства.

Изолирующие вышки и подъемники – обеспечивают электрическое сопротивление для изоляции персонала, выполняющего работу под напряжением.

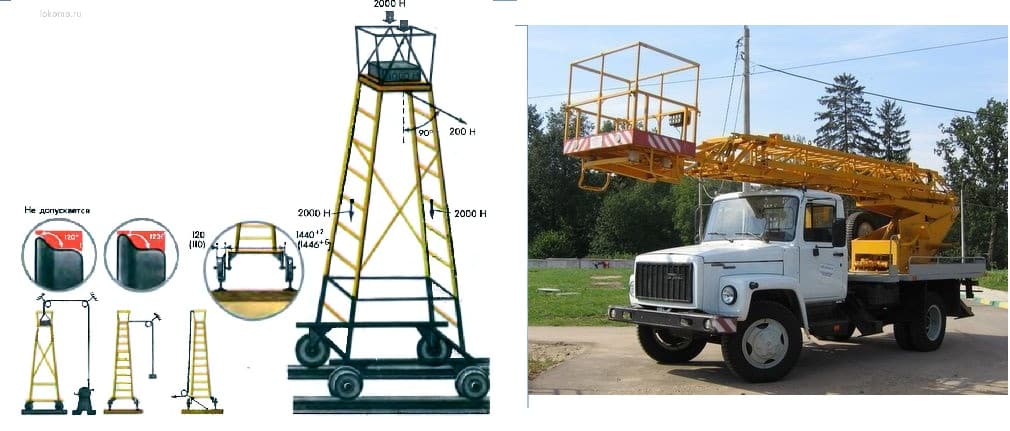

Рис. 3. Изолированные вышки

Для защиты органов зрения от электрической дуги или возможного искрообразования в качестве защитного средства используются специальные очки, которые являются обязательным в ряде технологических процессов.

Другие элементы защиты тела

Помимо спецодежды и обуви, в комплектацию СИЗ входят защитные каски, рукавицы термостойкие и щитки лицевые. Без этого комплекта к работам в эл. установках персонал не допускается.

Каски

Данный головной убор защищает голову от контакта с проводниками тока и способен выдерживать температуру в пределах от минус 50 до плюс 150 градусов. Изготавливают каски из поликарбоната ударопрочного.

В оголовье из текстиля есть 6 точек крепления для регулировки размеров. Имеется также вставка из кожи, впитывающая пот. В каске предусмотрена система регулировки вентиляции. На корпусе оборудованы специальные крепления для щитков, очков, наушников.

Перед входом в электроустановку

Щиток

Элемент, защищающий лицо от электрической дуги, имеет специальную огнестойкую окантовку. Сам щит изготовлен из прозрачного ацетата. К карманам каски крепятся с помощью специального кругового приспособления, благодаря которому производится фиксация в одном из 3-х положений.

Рукавицы

Прилагаемая к костюму защита для рук является дополнением к диэлектрическим перчаткам. Изготавливают рукавицы бесшовным способом из мягкого эластичного термостойкого материала. Основное их предназначение – уберечь руки от повреждения механического и воздействия теплового.

Параарамидное волокно стойкое к порезам, способно не поддерживать горение и обеспечить в течение короткого промежутка времени защиту от температур до 100 градусов.

Оказание 1-й медпомощи при непосредственном поражении током

Безусловно, важно создать все условия для того, чтобы несчастных случаев не происходило

Каждый работник должен неукоснительно соблюдать все меры осторожности и правила безопасности. Однако несчастные случаи все-таки происходят

Немаловажной задачей становится помочь пострадавшим до приезда скорой помощи. Запомните: здесь важна каждая секунда. Помощь, предоставленная пострадавшему в течение первых минут после поражения, в 90% спасает жизнь. В медуходе за пострадавшим при поражении выделяют два основных этапа:

Однако несчастные случаи все-таки происходят. Немаловажной задачей становится помочь пострадавшим до приезда скорой помощи. Запомните: здесь важна каждая секунда. Помощь, предоставленная пострадавшему в течение первых минут после поражения, в 90% спасает жизнь. В медуходе за пострадавшим при поражении выделяют два основных этапа:

  1. Освобождение пострадавшего от непосредственного действия электрического тока.
  2. Оказание первой необходимой медицинской помощи пострадавшему.
READ  Датчик движения для включения света

Очень важно наличие знаков и плакатов по электробезопасности. Ведь они могут спасти кому-то жизнь!. Чтобы освободить пострадавшего от воздействия на него напряжения, необходимо отключить это напряжение или убрать источник электрического тока подальше от человека

Тот, кто оказывает первую помощь, должен так же соблюдать все меры предосторожности, чтобы не усугубить ситуацию

Чтобы освободить пострадавшего от воздействия на него напряжения, необходимо отключить это напряжение или убрать источник электрического тока подальше от человека

Тот, кто оказывает первую помощь, должен так же соблюдать все меры предосторожности, чтобы не усугубить ситуацию

Пораженный током человек остался в сознании? Тогда его стоит оставить в покое до приезда наряда скорой. Если же он потерял сознание, но есть признаки дыхания, то необходимо положить и обогреть пострадавшего, а затем постараться привести его в чувства. При отсутствии каких-либо признаков жизни необходимо сделать массаж сердца в комплексе с искусственным дыханием.

Требования и нормативы

В 2002 году в нашей стране введены государственные стандарты по защите человека от поражения электротоком (ГОСТ Р. МЭК 61140 – 2000), которые полностью адаптированы под существующие международные нормы. На основании этого базового документа разрабатываются нормативные документы и профильные меры безопасности для каждой отрасли народного хозяйства. Действие положения распространяется на электрооборудование, работающего с напряжением до 1000 А переменного электрического тока, а для постоянного – до 1500 А.Область применения норм – электрические установки и системы.

В этих нормах заложены основные требования по обеспечению предотвращения аварий от поражения электричеством:

  • Недоступность к токоведущим частям электрооборудования;
  • Обязательная изоляция в один или два слоя;
  • Корпусы электрооборудования и силовых установок должны быть заземлены и в обязательном порядке иметь нулевую фазу;
  • Обеспечение надежными и быстродействующими автоматами и устройствами защитного отключения;
  • Создание линий пониженного напряжения (от 42 В и ниже) для электропитания мобильных токоприемников;
  • Устройство защитных разделительных электрических цепей;
  • Установка блокировочных устройств, предупредительной сигнализации, обеспечение электрооборудования защитными надписями и наглядными предупредительными плакатами;
  • Применение защитных приспособлений и индивидуальных средств защиты;
  • Своевременное проведение плановых технических осмотров и профилактических ремонтов эксплуатируемого электрического оборудования, сетей и установок;
  • Организация специального инструктажа персонала по технике безопасности, плановая аттестатация рабочих мест, экзамены на право получения допуска работы для объектов повышенной категории опасности.

 Технические термины основных нормативных документов дополняются уточняющими пояснениями:

  1. «Прямой контакт» наступает в случае непосредственного прикосновения человека к электрическому проводнику под напряжением. Поражение электричеством может наступить и в случае пробоя изоляции;
  2. «Изоляция». Под таким названием понимается не только защитная оболочка провода из полимерных материалов. Изоляция может иметь вид жидкости как, например, масло в трансформаторе, или быть газообразной как промежуток воздуха. Двойная или усиленная изоляция состоит из двух частей, и при испытании каждую из них тестируют отдельно, что позволяет своевременно обнаружить повреждение защитного слоя;
  3. «Средства безопасности». Кроме изоляции, к защитным средствам можно отнести конструктивные элементы: полы, наружные и внутренние стены, различные ограждения, закрывающие несанкционированный доступ к токоведущим элементам.

Важно! Качественная система безопасности должна строиться на основном принципе: токоведущие элементы не должны быть опасными для жизни человека

Указатели

Для проверки техники с рабочим напряжением менее 500 Вольт применяются специальные указатели, которые зажигают неоновую лампу в пластиковом корпусе в случае наличия тока.

В указатель вмонтированы два контакта для прикрепления к двум участкам цепи; если между участками есть разница потенциалов в 55 Вольт, загорается лампочка. Перед использованием проверяют указатели путем прикладывания к заранее подготовленным, пропускающим ток, участкам цепи.

При работе с 1000-вольтной аппаратурой используют указатель, работающий по принципу прохождения емкостного тока. Сделан он из изолированной штанги-держателя и указателя с лампочкой и двумя контактами. Работает указатель по тому же принципу – при приближении к испорченному прибору лампочка начинает мигать. Держатель делают не менее 32 см длиной, а длина ручки захвата – минимум 11 см.

Для поверки трансформаторов, кабелей и воздушных линий до 10 киловатт применяют специальные указатели. Они представляют собой сразу два прибора:

  1. Обычный указатель напряжения;
  2. Трубки с дополнительным сопротивлением от 5 до 7 Ом, соединенные проводом.

Если вы работаете с прибором до 220 В, то указателем выступает контрольная лампочка, заключенная в плотный футляр с прорезью. Добавляются провода длиной не менее 50 см, достаточно плотные, чтобы исключить появление замыканий.

Для приборов с напряжением до 1000 Вольт применяются клещи для замера тока. Если работаете с установкой в 10 кВ, то на рабочей части клещей устанавливается амперметр, а его рукояти должны быть сделаны из прочного бакелита и пройти проверку. Замерительные клещи можно применять только при сухой погоде с внешней установкой до 1000 В.

Длина ручек монтерских инструментов — не менее 10 см. Для работ с напряжением следует надевать защитные перчатки с галошами.
