Девять способов сделать искатель скрытой проводки самому

О важности вопроса

Бесконтактный индикатор напряжения пригодится в ситуациях, связанных с нарушением целостности стены, например, когда нужно вбить гвоздь, просверлить отверстия для установки часов или настенной бытовой техники. Поскольку повреждение проводки может привести к проблемам с электроснабжением дома, при выполнении этих работ мастер должен иметь представление, в каких местах пролегают провода. Если на руках нет чертежной документации, определить месторасположение кабелей можно с помощью искателя проводки. Часть приборов также поможет выявить места обрывов и обесточенные провода.

Простейшие схемы самодельных устройств

Чтобы сделать искатель скрытой проводки своими руками, потребуется схема устройства. Ее можно выбрать из перечисленных ниже.

Со звуковой индикацией

Такой прибор можно собрать, используя резистор, предохраняющий от наведенного напряжения, и медный провод длиной 50-150 мм, используемый в роли антенны. Направив последнюю на место нахождения проводки, пользователь услышит треск. Для регуляции уровня звука пьезоэлемент подсоединяют по модели моста.

Звуковая индикация в сочетании со световой

От предыдущей отличается наличием светодиода (нужно выбирать элемент без ограничителя сопротивления). Резисторный номинал требуется не менее 50 Мом.

На полевом транзисторе (первая схема)

Такие транзисторы широко используются в детекторах, благодаря восприимчивости к электрополю. Индуктивную катушку крепят на сердечник (его диаметр – 3 мм) с помощью провода в 0,3-0,5 мм. Число витков привязано к сечению провода (от 20 до 50; чем толще, тем больше витков).

На полевом транзисторе (вторая схема)

Используется  высокочувствительный транзистор серии КП103. При открытии затвора в месте обнаружения проводки сопротивление падает и тянет за собой остальные транзисторные элементы, светодиод загорается. Компактный прибор можно собрать даже в маркерном корпусе. Через дырочку сверху монтируют антенну длиной 50-100 мм.

Схема для полевого транзистора КП103

Металлоискатель

Конструкция включает в себя детектор, индикаторные элементы и генератор частот (100 кГц), две катушки которого (число витков – 120 и 50) мотаются на сердечник из феррита проводом в 0,35 мм. Настройку производят вне досягаемости металлических объектов. Работают с резисторами подстройки для снижения яркости и эффекта угасания. Затем настраивают восприимчивость, используя металлический предмет и пару резисторных элементов.

Сигнализатор проводки без батареек

Прибор, питающийся от сети, можно сделать, используя высокоемкий конденсатор, который заряжают от сети. После зарядки напряжение этого элемента находится в диапазоне 6-10 Вт. Цифра не коррелирует с восприимчивостью, но чем она больше, тем ярче светит диод.

Детектор на микроконтроллере

Используя контроллер, можно сделать электромагнитный детектор с пьезоизлучателем (он издает треск при обнаружении проводки) или лампой со светодиодами. Поскольку детектор реагирует только на определенную частоту (50 Гц), ошибочные срабатывания такого устройства невозможны.

Двухэлементный индикатор

Его элементами являются светодиод и микросхема. Требуется проложить пути между выводами так, чтобы получилось три инвертора. Возможен такой вариант: 3-й вывод подсоединяют к 8-му, 10-й к 13-му, 1-й к 5-му и 12-му, 2-й к 11-му и 14-му, 4-й к 7-му и 9-му.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

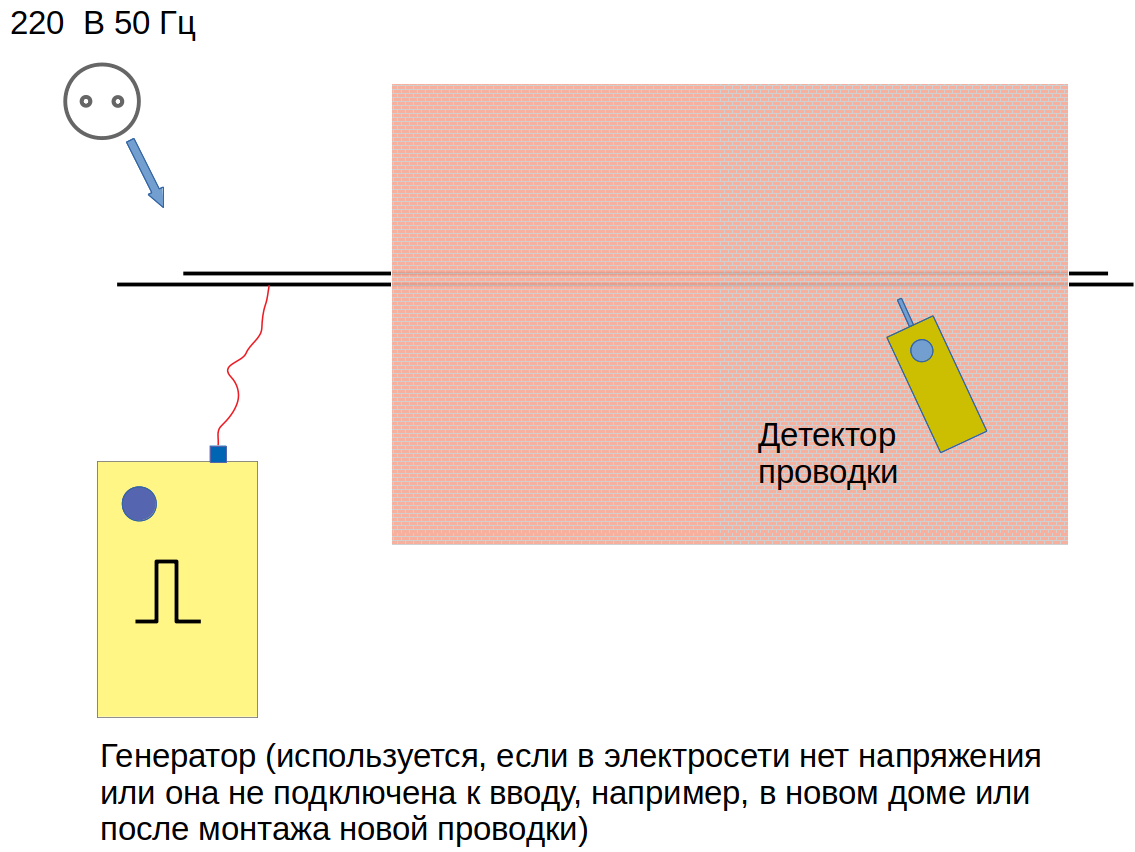

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта
Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Схемы для сборки своими руками

Далее приведены три простых схемы детекторов проводов, которые смогут собрать даже начинающие радиолюбители.

С регулируемой чувствительностью

Внизу, на картинке 6, представлена схема детектора, в котором возможно регулировать чувствительность.

Схема прибора с возможностью настраивания чувствительности

Обозначение деталей:

  • Т — КП103;
  • R1 — 2,0 кОм;
  • R2 — 2,0 кОм (для максимальной громкости возможен подбор);
  • R3 — 1,0 МОм;
  • HL — АЛ107БЛ (возможна замена на аналог);
  • С1 — 5,0 мкФ;
  • С2 — 20,0 мкФ;
  • SP — динамик, сопротивление которого находится в пределах от 30 до 60 Ом;
  • L — состоит из 20-50 витков провода с диаметром 0,3-0,5 мм на каркасе 3 мм (или без каркаса).

Искателя обрыва

Следующая картинка поможет в сборке такого устройства.

Схема искателя разрыва скрытой проводки

Устройство позволит не только находить кабеля, а также и нарушения в них.

С использованием Ардуино

Картинка изображает сборку прибора с использованием 2 транзисторов.

READ  Амперметры переменного тока

Схема прибора для поиска скрытой проводки с 2 транзисторами

Интересно! Ардуино — название (торговое) программных и аппаратных средств для сбора несложных автоматических систем. Программная составляющая: оболочка для написания программ, аппаратная (печатные платы). Она используется непрофессиональными пользователями.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

  • Понятен в управлении;
  • Быстро находит провода;
  • Наличие световых и звуковых индикаторов;
  • Хорошая глубина поиска – до 50 мм;
  • Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

  • Компактные размеры;
  • Хорошо «видит» провода;
  • Многофункциональный;
  • Простой и понятный в управлении;
  • В комплект входит аккумулятор;
  • Есть отверстие для нанесения разметки;
  • Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности

Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.

В завершение рейтинга можно сделать следующие выводы:

  • Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
  • Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
  • Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
  • Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
  • Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
  • Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
  • Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Искатель скрытой проводки своими руками

Для сборки простого устройства потребуются пьезоэлемент, микросхема и провод, исполняющий роль антенны.

Вариант для самостоятельной сборки

Микросхема

Вполне подойдет высокочувствительная схема К561ЛА7, считывающая ток и электромагнитное излучение. От воздействия высокой электростатики защищает резисторный компонент.

Антенна

Подойдет одножильный провод из меди длиной 60-150 мм.

Важно! Для достижения баланса между чувствительностью и стабильностью работы предпочтительна средняя длина – 80-90 мм. Большая длина несет риск непроизвольного возбуждения схемы

Пьезоэлемент

Этот компонент обеспечивает возможность услышать сигнал обнаружения излучения. Его можно взять из электронных часов либо воспользоваться миллиамперметром. Если использовать оба устройства одновременно, сигнал будет менее громким. Нужно также заготовить батарейку, рассчитанную на 9 В.

Сборка конструкции

Последовательность этапов имеет такой вид:

  • Микросхему кладут на картонную подложку ножками вниз. На месте каждой ножки делают дырочку швейной иглой и затем продевают эти элементы в отверстия.
  • Собирают начинку для прибора паяльником в 25 Вт в соответствии со схемой.
  • Устанавливают ее в заранее заготовленный корпус с отверстием.

Металлоискатель

Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.

Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.

Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.

https://youtube.com/watch?v=zNSVKAwadZw

Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.

Такую подстройку желательно проводить время от времени. Для удобства можно вывести регуляторы на корпус металлоискателя.

Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.

Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!

READ  Что такое разность потенциалов

Сигнализатор Дятел

Как провести поиск скрытой проводки Дятлом. Все начинается с выбора режима. Их четыре, от которых зависит глубина обнаружения металла. Каждый режим обозначается кнопкой. Нажимаете на выбранную и удерживаете ее в таком положении. Водите прибором по стене. При определении скрытой проводки в квартире он издает сигнал: звуковой и световой.

Что касается металлической арматуры, которая присутствует во всех бетонных строениях, то именно она часто создает помехи и точно определить, как найти электропроводку в стене бывает непросто. Чтобы она не была помехой, необходимо подключить к проводке бытовой прибор высокой мощности. Таким образом, внутри кабеля в стене начнет перемещаться ток повышенной силы. На него и будет реагировать датчик сканера. Арматура же создаст помехи, но точность определения проводки в стене (ее месторасположения) будет высокой. Используя этот тип детектора скрытой проводки, можно гарантировать высокую точность определения расположения проводов.

Простейшие схемы

Со звуковой индикацией

Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.

Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

Звуковая и световая индикация

Схема тоже очень проста, собранная на одной микросхеме. Сделать ее своими руками труда не составит.

Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки BOн3 SCH GMS 120 Professional MASTECH MS6906 UNI-T UT387B Дятел Е121 Детектор скрытой проводки Floureon Skil detector 550 ADA Wall Scanner 80
Масса, кг 0,27 0,25 0,195 0,12
Обнаруживает материалы Дерево, металл, проводка Дерево, металл, проводка Дерево, металл, проводка Дерево, металл, проводка Металл, проводка Дерево, металл, проводка
Калибровка Авто Ручная Авто Ручная Авто Авто
Глубина поиска металла, см 12 3-5 8 7,6 8,0 8,0
Глубина поиска проводки, см 5 До 7,5 8 7,6 5,0 5,0
Глубина поиска цв. металла, см 8 8 7,6 6,0 6,0
Глубина поиска дерева, см 3,8 3-5 2 3,8 2,0
Макс. глубина поиска, см 12
Питание Батарея 9 В Батарея 9 В Батарея 9 В Батарея 9 В Батарея 9 В Батарея 9 В Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

  • сильные магнитные и электрические поля;
  • наличие посторонних металлических предметов разных размеров;
  • влажность стены и ее токопроводящие свойства;
  • проложенные поблизости другие скрытые провода;
  • наводки напряжения;
  • другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

  • Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
  • Следующий момент – под напряжением или нет проводка в помещение.
  • Предполагаемая глубина залегания провода.
READ  Обременение земельного участка охранной зоной лэп

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Корпус

Этап второй. Далее следует приклеить на одну из сторон корпуса алюминиевый скотч – это будет своего рода антенна.

Скотч алюминиевый

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап четвертый. Далее необходимо установить транзистор ВС-547, а антенну и аккумуляторы подключить к скотчу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Рейтинг лучших детекторов скрытой проводки

  1. Детектор модели Bosch GMS 120 Prof
    относится к приборам средней ценовой категории. Может определять необходимые параметры в дистанционном режиме при удалении от объекта на расстояние до 50…60 мм (с увеличением расстояния погрешность возрастает) для металлических предметов, и до 100…120 мм – для древесины или пластика. Bosch GMS 120 Prof работает от батареек и аккумулятора, входящего в комплект к прибору. На точность определения не влияет влажность стен и помещения, а результат может быть зафиксирован не только по шкале, но и соответствующей отметкой на стене. Стоимость прибора – 6000…6200 руб.
  1. Детектор металла и скрытой проводки модели DSL-8220S
    . Требует напряжения питания 9 В, и работает от аккумуляторных батарей типа «Крона». По своим возможностям подобен прибору Дятел Е121, но отличается возможностью применения также и для индикации скрытых предметов из неметаллов и пластика. Корпус имеет брызгозащищённое исполнение, глубина обнаружения дефектов – до 200 мм. При доступной цене – до 1000…1200 руб.

Бывают ситуации, что нужно обнаружить проводку, замурованную в стене, или найти ее повреждение. Для этой цели используют детектор скрытой проводки. Он бывает трех типов:

  • Электростатический. Плюсы: простая схема, обнаружение на большом расстоянии. Минусы: поиск только в сухой среде, иначе показывает наличие проводки; требуется наличие напряжения на искомых проводниках.
  • Электромагнитный. Плюсы: схема также простая, точность обнаружения высокая. Минусы: кроме напряжения требуется, чтобы к проводу была подключена мощная нагрузка (от 1кВт).
  • Металлодетектор. Это обычный металлоискатель. Плюсы: напряжение не требуется. Минусы: показывает любой металл. Даже забитый гвоздь помешает . Сложная конструкция.
  • Схемы детекторов
  • Простейшие схемы

    Со звуковой индикацией

  • На полевом транзисторе

    Искатель обрыва провода

  • Металлоискатель

Популярные модели

Безоговорочно утверждать, какой из индикаторов скрытой электропроводки является лучшим, весьма трудно. На выбор влияет множество факторов, начиная от цели применения, оканчивая производителем и ценой. Обзор нескольких моделей дает представление о том, какие индикаторы скрытой проводки пользуются наибольшим спросом.

Интерскол ЭД-0,2

Интерскол ЭД-0,2

Интерскол ЭД-0,2 (Рис. 9) — бюджетный вариант индикатора скрытой проводки, предназначенный для поиска обесточенных проводов и металлических крепежных элементов в деревянных конструкциях. Для индикации результата используется световая и звуковая сигнализация. Обнаруживая кабеля на глубине до 20 мм, прибор дает погрешность в 3 мм. Не требует калибровки, управляется при помощи всего одной кнопки.

Цена от 500 до 1000 рублей.*

При выборе индикатора скрытой проводки желательно отдавать предпочтение известным производителям, чья спецификация акцентируется на выпуске данных приборов.

DEFORT DMM-20D

DEFORT DMM-20D

С помощью четырехрежимного мультитестера DEFORT DMM-20D (Рис. 10) можно искать находящийся в стене кабель, который находится под напряжением. Кроме того, прибор служит для выявления деревянных опор, металлических элементов и пустот. Устройство обеспечивает идеальные условия для работ связанных со сверлением отверстий и монтажом навесного оборудования. Результаты поиска выводятся на дисплей и сопровождаются звуковым сигналом. Глубина обнаружения электропроводки — до 50 мм. При простаивании без манипуляций с управлением прибор самостоятельно отключается, что благотворно сказывается на ресурсе элементов питания.

Цена от 800 до 1200 рублей.*

KWB 0116-20

KWB 0116-20

Индикатор KWB 0116-20 (Рис. 11) применяется при поиске спрятанных в стенах подключенных и обесточенных проводов. Прибор различает деревянные перекрытия, дает информацию об арматуре железобетонных стен. Устройство обнаруживает запитанную проводку на расстоянии до 38 мм. Устройство снабжено интеллектуальной системой калибровки, позволяющей получать результаты с большой точностью. Для управления сканером используется всего одна кнопка, что сводит эксплуатацию к максимальной простоте.

Недостаток: Откалиброванное устройство не рекомендуется отдалять от стены, которая подвергается исследованию.

Цена 1600–1800 рублей.*

ADA Wall Scanner 80 А00466

ADA Wall Scanner 80 А00466

Прибор для определения скрытой проводки ADA Wall Scanner 80 А00466 (Рис.12) обеспечивает поиск находящихся под напряжением проводов, также предназначен для обнаружения деревянных перекрытий, черных и цветных металлов. Профессиональное устройство заключено в ударопрочный корпус, предохраняющий внутренние элементы от механических повреждений. Помимо ЖК-дисплея, на который выводятся результаты сканирования, в детекторе присутствует звуковая и световая сигнализация. Сканер, обнаруживающий проводку на глубине до 50 мм, прост в эксплуатации, содержит минимальное количество элементов управления. Визуализация режимов и результатов поиска производится с помощью доступных пониманию пиктограмм.

Цена девайса колеблется в пределах 2700–3000 рублей.*

Самый лучший детектор для поиска проходящих в стене проводов окажется бесполезным в неумелых руках. Поэтому для эффектного применения прибора необходимо обзавестись минимальными знаниями электротехники или воспользоваться услугами специалиста.

*Цены актуальны на октябрь 2019 г.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
