Для чего нужен конденсатор в электрической цепи: особенности работы

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку фирма «S+М Eрсоs» создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Как подобрать конденсатор

Для лучшего понимания алгоритма правильных действий можно изучить процесс выбора конденсатора при подключении электродвигателя к разным источникам питания. Если применяется трехфазная сеть, подойдет формула емкости:

С = (к * Iф)/U,

где:

  • к – фиксированный коэффициент, равный 2 800/ 4 800 для схемы «звезда»/ «треугольник», соответственно;
  • Iф – ток в цепи статора, который производители указывают на шильдике либо в сопроводительной документации;
  • U – напряжение питания.

В упрощенном варианте специалисты берут 6-7мкФ на каждые 0,1 кВт потребляемой мощности. При значительных механических нагрузках обмотка может сгореть. Мягкий запуск электрического двигателя обеспечивает дополнительный конденсатор. Он выполняет свои функции в течении 2-5 секунд. Емкость выбирают в 2,5-3,5 больше результата предыдущего расчета. Номинальное напряжение – на 50-70% выше рабочих параметров сети питания.

Подключение электродвигателя через конденсатор

Асинхронный двигатель подключают к однофазному источнику. В этом варианте необходимо создать сдвиг фазы для начала вращения ротора. Пуск обеспечивает отдельная обмотка. В эту цепь устанавливают специальный конденсатор. Для упрощенной схемы выбора берут 8-12 мкФ на каждые 0,1 кВт потребляемой мощности.

К сведению. Чтобы исключить перегрев и повреждение деталей, рекомендуется подключение индуктивных нагрузок такого типа через конденсаторы, рассчитанные на рабочее напряжение не менее 450 V.

Расчет гасящего конденсатора для подключения светодиодной ленты можно сделать по формуле:

С = (4,45*I)/(Uп-Uд),

где:

  • I – ток в цепи;
  • Uп (Uд) – напряжение источника питания (падение на диодах), соответственно.

Зачем конденсатору диэлектрик

Было замечено: если поместить меж пластинами конденсатора изолирующий материал, емкость возрастает. Долго ломали головы ученые мужи, было раскрыто понятие диэлектрической проницаемости. Оказывается, согласно теореме Гаусса можно связать с емкостью конденсатора напряженность поля обкладок. Получается, изолятор обеспечивает накопление зарядов металлами, собирая поверхностью носители противоположного знака. Полагаем, читатели догадались: те создают поле, направленное навстречу исходному, вызывая ослабление, повышающее вместимость конструкции.

Диэлектрик конденсатора

Таблицы показывают: бумага, керамика выходят не лучшими материалами. Значения серной кислоты достигают 150 единиц, почти на два порядка выше. Причем в чистом виде вещество является изолятором. Поэтому, быть может, настанет день, когда принцип действия конденсатора будет реализован не раствором, серной кислотой чистокровной. Известные свинцовые аккумуляторы по-другому запасают энергию (реакция). Рассмотренные варианты не единственные, распространены шире.

Глобально конденсаторы поделим двумя семействами:

  1. Электролитические (полярные).
  2. Неполярные.

Рассказывали обустройство первых. Разница ограничивается материалом обкладок. Оксид титана снабжен диэлектрической проницаемостью близкой сотне. Понятно, материал предпочтительней для создания высококлассных изделий. Стоимость кусается. Титанат бария демонстрирует диэлектрическую проницаемость повыше. Практически любой конденсатор сформирован обкладками. Диэлектрик добавляет емкости изделию. Чаще лучшие модели конденсаторов содержат ценные металлы, палладий, платину.

Устройство и принцип работы

Конденсатор — устройство, состоящее из двух пластин (обкладок), имеющих между собой пустоту. Напряжение к нему подаётся через проводки, подсоединённые к пластинкам. Современные приборы, по сути, не сильно отличаются от макетов на уроках физики, они также состоят из диэлектрика и обкладок. Следует отметить, что именно вещество или его отсутствие (вакуум), плохо проводящее электричество, изменяет характеристики накопителя.

Суть принципа работы конденсатора проста: дали напряжение, и заряд начал накапливаться. Для примера следует рассмотреть как ведёт себя накопитель в двух вариантах электрической цепи:

  • Постоянный ток. Если в цепь с подключённым к ней конденсатором подать ток, то можно увидеть, что стрелка на амперметре начнёт двигаться, а потом быстро вернётся в исходное положение. Это объясняется просто: устройство быстро зарядилось, то есть источник питания был уравновешен обкладками накопителя, и тока не стало. Поэтому часто говорят, что в условиях постоянного тока конденсатор не работает. Такое утверждение неправильное, всё функционирует, но очень непродолжительное время.
  • Переменный ток — это когда электроны двигаются сначала в одну, а затем в другую сторону. Если представить такую цепь с подключённым к ней накопителем, то на обеих обкладках конденсатора будут попеременно накапливаться положительные и отрицательные заряды. Это говорит о том, что переменный ток свободно протекает через устройство.
Советуем изучить  Характеристики и принцип действия выпрямительных диодов

Единица и формулы расчёта

Ёмкость в виде электрического свойства, способного хранить заряды, измеряется в фарадах (Ф) и обозначается С. Величина названа в честь английского физика Майкла Фарадея. Конденсатор ёмкостью 1 фарад способен хранить заряд в 1 кулон на пластинах с напряжением 1 вольт. Значение С всегда положительно.

Математическое выражение фарада

Ёмкость конденсатора — постоянная величина, означающая потенциальную способность хранить энергию. Количество заряда, хранимое в отдельно взятый момент, определяется уравнением Q=CV, где V — приложенное напряжение. Таким образом, регулируя напряжение на пластинах, можно увеличивать или уменьшать заряд. Эта формула ёмкости в виде C=Q/V в единичных значениях определяет, в чём измеряется ёмкость конденсатора в СИ, и является математическим выражением фарада.

Специалисты по электронике единицу в один фарад считают не совсем практичной, поскольку она представляет собой огромное значение. Даже 1/1000 F — это очень большая ёмкость. Как правило, для реальных электрических компонентов применяют следующие величины:

  • пикофарад — 10—12 Ф;
  • нанофарад — 10—9 Ф;
  • микрофарад — 10—6 Ф.

Диэлектрическая проницаемость

Фактор, благодаря которому изолятор определяет ёмкость конденсатора, называется диэлектрической проницаемостью. Обобщённая формула расчёта ёмкости конденсатора с параллельными пластинами представлена выражением C= ε (A / d), где:

  • А — площадь меньшей пластины;
  • d — расстояние между ними;
  • ε — абсолютная проницаемость используемого диэлектрического материала.

Диэлектрическая проницаемость вакуума ε0 является константой и имеет значение 8,84х10—12 фарад на метр. Как правило, проводящие пластины разделены слоем изоляционного материала, а не вакуума. Чтобы найти ёмкость конденсатора, пластины которого находятся в воздухе, можно воспользоваться значением ε0. Разницей диэлектрической проницаемости атмосферы и вакуума можно пренебречь, поскольку их значения очень близки.

На практике в формулах нахождения ёмкости конденсатора используется относительная диэлектрическая проницаемость в качестве коэффициента, означающая, насколько электрическое поле между зарядами уменьшается в диэлектрике по сравнению с вакуумом. Некоторые значения этой величины для различных материалов:

  • 1,0006 — воздух;
  • 2,5—3,5 — бумага;
  • 3—10 — стекло;
  • 5—7 — слюда.

ÐÑобенноÑÑи плоÑкого конденÑаÑоÑа

Так как конденÑаÑÐ¾Ñ â ÑÑо ÑÑÑÑойÑÑво, пÑедназнаÑенное Ð´Ð»Ñ Ð½Ð°ÐºÐ¾Ð¿Ð»ÐµÐ½Ð¸Ñ Ð½Ð°Ð¿ÑÑÐ¶ÐµÐ½Ð¸Ñ Ð¸ его далÑнейÑего ÑаÑпÑеделениÑ, поÑÑÐ¾Ð¼Ñ Ð½Ñжно вÑбиÑаÑÑ ÐµÐ³Ð¾ Ñ ÑоÑоÑей ÑлекÑÑоемкоÑÑÑÑ Ð¸ «пÑобивнÑм» напÑÑжением. Ðдним из ÑÐ°ÐºÐ¸Ñ ÑвлÑеÑÑÑ Ð¿Ð»Ð¾Ñкий конденÑаÑоÑ. ÐÑпÑÑкаеÑÑÑ Ð¾Ð½ в виде двÑÑ ÑÐ¾Ð½ÐºÐ¸Ñ Ð¿Ð»Ð°ÑÑин опÑеделенной плоÑади, коÑоÑÑе ÑаÑÐ¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ñ Ð½Ð° близком ÑаÑÑÑоÑнии дÑÑг Ð¾Ñ Ð´ÑÑга. ÐлоÑкий конденÑаÑÐ¾Ñ Ð¾Ð±Ð»Ð°Ð´Ð°ÐµÑ Ð´Ð²ÑÐ¼Ñ Ð·Ð°ÑÑдами: положиÑелÑнÑм и оÑÑиÑаÑелÑнÑм.

ÐлаÑÑÐ¸Ð½Ñ Ð¿Ð»Ð¾Ñкого конденÑаÑоÑа Ð¼ÐµÐ¶Ð´Ñ Ñобой имеÑÑ Ð¾Ð´Ð½Ð¾Ñодное ÑлекÑÑиÑеÑкое поле. ЭÑÐ¾Ñ Ñип ÑÑÑÑойÑÑва не вÑÑÑÐ¿Ð°ÐµÑ Ð²Ð¾ взаимодейÑÑвие Ñ Ð´ÑÑгими пÑибоÑами. ÐлаÑÑина конденÑаÑоÑа ÑпоÑобна ÑÑиливаÑÑ ÑлекÑÑиÑеÑкое поле.

Почему идет переменный ток через конденсатор

Конденсатор — это разрыв, поскольку его прокладки не касаются друг друга из-за нахождения между ними диэлектрика, не проводящего постоянный электроток. Однако будучи подключённым к постоянной цепи, он всё же может его проводить в момент подсоединения, поскольку происходит зарядка или перезарядка.

Когда завершается переходный процесс, ток перестаёт проходить через пассивный электронный компонент из-за разделения его обкладок диэлектриком. Будучи подключённым к такой цепи он проводит его колебания вследствие циклической перезарядки. Здесь прибор входит в колебательный контур и вместе с катушкой выполняет функцию накопителя энергии.

Такой симбиоз способствует преобразованию электричества в магнитную энергию или, наоборот, с равной их собственной частотной скоростью, которая рассчитывается по формуле: omega = 1 / sqrt(C × L).

Почему идёт переменный ток

Действительность такова, что конденсатор не способен пропускать через себя переменный ток. Сначала он его аккумулирует на обкладках. Возникает ситуация, в которой на одной из них имеет место переизбыток электронов, а на другой их, напротив, мало. В результате конденсатор отдаёт эти заряды, из-за чего электроны, находящиеся во внешней цепи, перемещаются в одну и в другую сторону от одной обкладки к другой.

К сведению! Результат выражается в том, что электроны перемещаются внутри внешней цепи, но не в самом пассивном компоненте. Энергия перераспределяется внутри поля между конденсаторными пластинками, что называют токами смещения, отличающимися от электротоков проводимости.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Советуем изучить  Варианты изготовления блоков питания для шуруповерта 18 в

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.

Сферы применения

Можно смело сказать, что конденсаторы используют практически во всех электронных и радиотехнических схемах. Чтобы иметь представление о том, где и зачем нужен конденсатор, следует вспомнить его способность сохранять заряд и разряжаться в нужное время, а также пропускать переменный ток и не пропускать постоянный. А это значит, что такие устройства используются во многих технических сферах, например:

  • телефонии;
  • в производстве счётных и запоминающих устройств;
  • автоматике;
  • при создании измерительных приборов и многих других.

Нужно сказать, что накопители применяют и в сферах, не связанных с электрикой, например, в производстве металла и добыче угля, где используют конденсаторные электровозы.

Проводник в электрическом поле

Помещая проводник в электрическое поле, носители заряда внутри проводника начинают перемещаться. Причем данное перемещение подчиняется двум правилам:

  1. Напряжённость электрического поля внутри проводника должно равняться нулю

    Это означает, что потенциал внутри проводника остается постоянным (φ = const).

  2. Напряжённость поля на поверхности проводника направлена перпендикулярно к самой поверхности данного проводника. Или другими словами поверхность проводника становится эквипотенциальной, то есть все точки данной поверхности имеют одинаковый потенциал.

Из этих двух правил следует, что когда проводник вносится в электрическое поле его носители заряда (в металлах это электроны, а в жидкостях – ионы) приходят в движение, причем положительные по направлению напряжённости электрического поля, а отрицательные в противоположную сторону. Результатом движения зарядов в проводнике является возникновение зарядов противоположного знака на концах проводника, такие заряды называют индуцированными. Перераспределение заряда в проводнике показано на рисунке ниже

Таким образом, нейтральный проводник, помещённый в электрическое поле, как бы разрывает часть линий электрического поля, а индуцированные заряды распределяются по поверхности проводника.

Практический интерес представляет следующая ситуация, когда внутри проводника имеется некоторая полость. Так как индуцирование зарядов происходит на поверхности проводника, то внутри этого проводника, а значит и во внутренней полости электрическое поле обращается в нуль. На данном явлении основана электростатическая защита, когда необходимо защитить какой-нибудь прибор от воздействия электрического поля, то его помещают внутрь экрана из проводника. Индуцированные заряды на поверхности экрана скомпенсируют электростатическое поле. Вместо сплошного экрана часто используют экран из электропроводящей сетки, что тоже позволяет создать защиту от электростатического поля.

Реальный конденсатор

В прошлой статье я рассказал об идеальных элементах электрических схем (я рассматривал сопротивление, как идеальный резистор). Идеальный элемент конденсатор отличается от реального конденсатора наличием паразитных характеристик, для определения этих характеристик рассмотрим эквивалентную схему реального конденсатора изображённую ниже

Кроме непосредственно емкости конденсатора можно выделить следующие параметры, которые являются паразитными и в некоторых схемах не позволяют использовать конденсаторы некоторых типов. Таким параметрами являются сопротивление утечки Rут, эквивалентное последовательное сопротивление RЭПС (или ESR) и эквивалентная последовательная индуктивность LЭПИ (или ESL). Разберём каждый параметр в отдельности.

Сопротивление утечки Rут конденсатора определяется как отношение постоянного напряжения, до которого заряжен конденсатор Uc к току утечки Iут

эквивалентную схему реального конденсатора изображённую ниже

Ток утечки существует в любом случае, так как сопротивление изоляции и диэлектрика не может быть бесконечным. Вследствие этого заряженный конденсатор с течением времени теряет некоторый заряд. Поэтому часто в документации на конденсаторы вводится параметр постоянная времени саморазряда конденсатора Т = RутС.

Современные высококачественные конденсаторы имеют постоянную времени саморазряда несколько сотен тысяч часов.

Эквивалентное последовательное сопротивление RЭПС или ESR довольно важный параметр в некоторых схемах, в частности, в схемах выпрямления импульсных блоков питания и стабилизаторах напряжения. Связан с непосредственным сопротивлением обкладок конденсатора и его выводов, а также с потерями в диэлектрике. Довольно часто служит показателем исправности конденсатора и для его измерения используют приборы ESR-метры.

Эквивалентная последовательная индуктивность LЭПИ или ESL, данный параметр обусловлен, прежде всего, индуктивностью обкладок конденсатора и его выводов. Данный паразитный параметр вместе с емкостью конденсатора образует последовательный колебательный контур с собственной частотой резонанса. Поэтому для конденсаторов нормируется максимальная частота работы.

Тангенс угла потерь конденсатора tgδ характеризует работу конденсатора при переменном напряжении. В идеальном конденсаторе, в котором отсутствуют паразитные параметры tgδ = 90°. Но в реальных конденсаторах часть энергии рассеивается на сопротивлении обкладок и в диэлектрике, то есть на RЭПС вследствие чего tgδ отличается от 90° в меньшую сторону. Тангенс угла потерь вычисляется по следующему выражению

В следующих статьях я расскажу о работе конденсаторов при переменном напряжении, где проявляются основные свойства данного электронного компонента.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Что называется конденсатором?

Конденсатор – это пассивное электрическое устройство, которое в схемах может выполнять различные задачи благодаря умению копить заряд и энергию электрического поля. Но главный спектр применения – это в фильтрах выпрямителей и стабилизаторов. Так, благодаря конденсаторам осуществляется передача сигнала между усилительными каскадами, задаются временные интервалы для выдержки времени, строят фильтры высоких и низких частот. Благодаря своим свойствам он также используется для подборки частоты в разных генераторах.

Советуем изучить  Выключатель нагрузки: назначение, устройство, особенности выбора и монтажа

В данном случае интерес с материальной точки зрения представляют не одни конденсаторы. Цена на такую необходимую продукцию может находиться в широком диапазоне. Так, она колеблется от значений в несколько единиц до десятков тысяч рублей. Всё зависит от требований и проблемы, которую должны решать конденсаторы. Цена для большинства из тех, что применяются в любительской радиоэлектронике, будет держаться на уровне нескольких десятков рублей.

Что такое конденсатор

Конденсаторы — это пассивные элементы, используемые при формировании разнообразных электротехнических схем, блокирующих и защитных устройств. Будучи включённым в переменную цепь накопитель аккумулирует и возвращает энергию. Если подключается переменный, то энергия возвращается в систему, при этом поддерживается периодичность, которая соответствует рабочей частоте.

Что собой представляют конденсаторы

К сведению! Когда через конденсатор протекает переменный ток, то он непрерывно оказывает ему сопротивление, величина которого обратно пропорционально зависит от частоты.

Уменьшение частоты приводит к повышению сопротивления. Когда источник, генерирующий такой ток, подключается к накопителю, то максимальное напряжение определяется силой.

Чтобы на примере убедиться в возможности проведения переменного тока, формируют простую электрическую цепь, включающую следующие компоненты:

  • переменные источники;
  • конденсатор;
  • потребитель — обычно это лампочка.

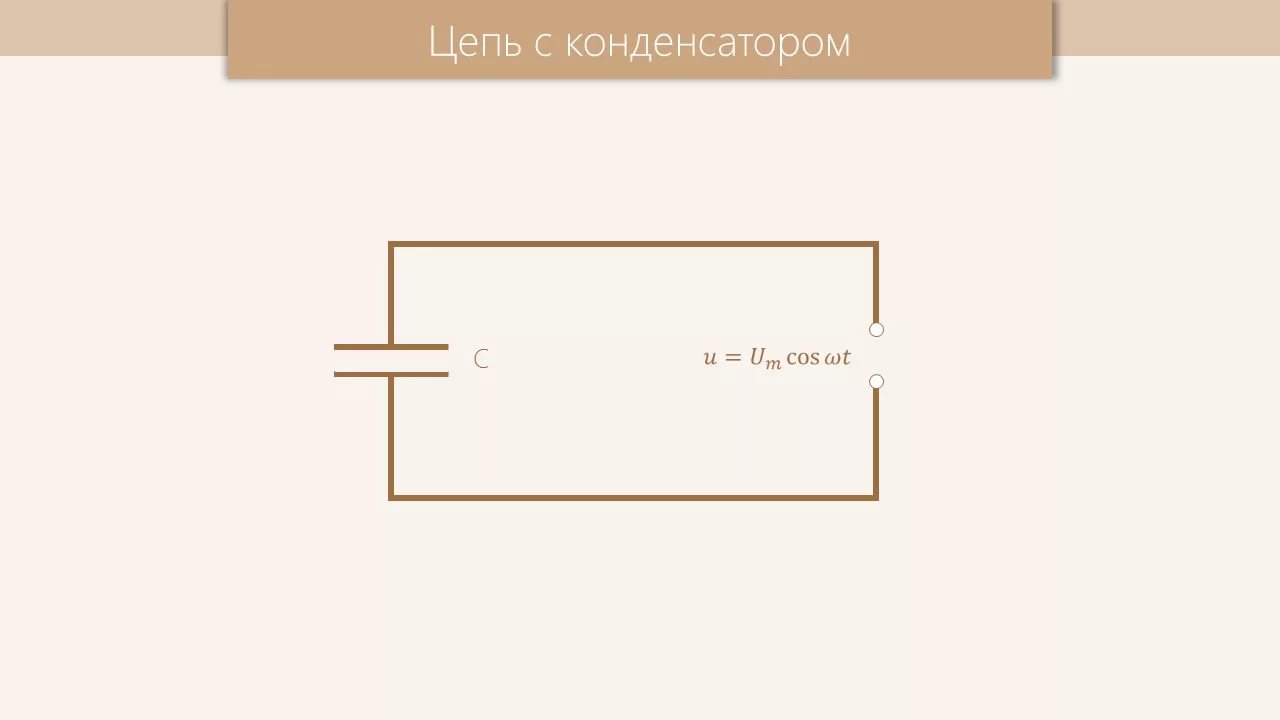

Цепь с конденсатором

Будучи включённым в переменную конденсатор время от времени перезаряжается, приобретая и отдавая заряды. Следовательно, происходит обмен электричеством между источником и двухполюсником, что приводит к формированию реактивной энергии.

Обратите внимание! Прибор не допускает пропускание по постоянной сети, поскольку в этом случае имеющееся сопротивление будет равно бесконечности. Если проходит переменный, то у сопротивления будет конечное значение

Назначение

Свойство запасания и отдачи энергии определило широкое применение конденсаторов в современной электронике. Наравне с резисторами и транзисторами они являются основой электротехники. Нет ни одного современного устройства, где они не использовались бы в каком-либо качестве.

Их способность заряжаться и разряжаться совместно с индуктивностью, обладающей теми же свойствами, активно применяются в радио- и телевизионной технике. Колебательный контур из конденсатора и индуктивности — основа передачи и приема сигналов. Изменение емкости конденсатора позволяет менять частоту колебательного контура. Например, радиостанции могут передавать сигнал на своих частотах, а радиоприемники подключаться к этим частотам.

Важной функцией является сглаживание пульсаций переменного тока. Любому электронному устройству, питающемуся от сети переменного тока, для получения постоянного тока хорошего качества необходимы фильтрующие электрические конденсаторы

Активно применяется механизм зарядки и разрядки в фототехнике. Все современные фотоаппараты используют для съемок вспышку, которая реализуется благодаря свойству быстрой разрядки. В данной области невыгодно использовать аккумуляторы, умеющие хорошо запасать энергию, но медленно отдающие ее. А конденсаторы, напротив, моментально отдают всю запасенную энергию, которой достаточно для яркой вспышки.

Возможность генерации конденсаторами импульсов высокой мощности используется в радиолокации и создании лазеров.

Конденсаторы выполняют роль искрогашения контактов в телеграфии и телефонии, а также телемеханике и автоматике, где необходимы переключения высоконагруженных реле.

Регулировка напряжения протяженных линий электропередач осуществляется благодаря использованию компенсационных емкостей.

Современные конденсаторы, благодаря своим возможностям, применяются не только в области радиоэлектроники. Их используют в металлообрабатывающей, горнодобывающей, угольной промышленности.
