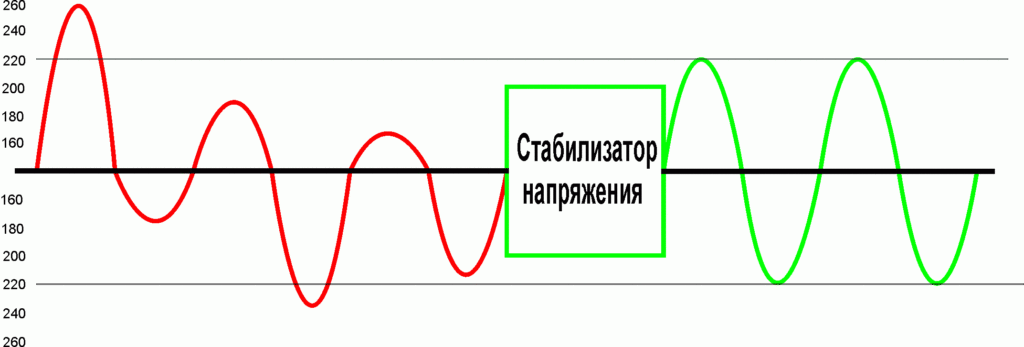

Что такое стабилизатор напряжения

Содержание
  1. Для чего нужно использование байпаса
  2. Чем отличается механический мод от бокса?
  3. Выгода использования стабилизатора
  4. Причины использования
  5. Разновидности стабилизаторов
  6. Стабилизаторы постоянного напряжения
  7. Линейный стабилизатор
  8. Параллельный параметрический стабилизатор на стабилитроне
  9. Последовательный стабилизатор на биполярном транзисторе
  10. Последовательный компенсационный стабилизатор с применением операционного усилителя
  11. Импульсный стабилизатор
  12. Стабилизаторы переменного напряжения
  13. Феррорезонансные стабилизаторы
  14. Современные стабилизаторы
  15. Внутренний и внешний байпас
  16. Как правильно выбрать стабилизатор напряжения
  17. Конструкция электронного стабилизатора
  18. Типы защитных устройств
  19. Электромеханические
  20. Электронные
  21. Феррорезонансные
  22. Для чего нужен байпас в электрике
  23. Технические характеристики
  24. Виды стабилизаторов
  25. Определение и применение функции байпас в стабилизаторе напряжения
  26. Что такое байпас
  27. Определение
  28. Несколько советов по выбору стабилизатора
  29. Назначение байпаса
  30. Кому нужен обязательно
  31. Зачем нужен режим байпас
  32. Принцип работы стабилизатора напряжения
  33. Принцип работы стабилизатора
  34. Преимущества и недостатки
  35. Литература
  36. Возможности релейного стабилизатора напряжения с цифровым дисплеем

Для чего нужно использование байпаса

Необходимость использование байпаса возникает не очень часто. Тем не менее, к таким ситуациям нужно быть готовым и знать когда может случиться такая необходимость. Переключение в режим обхода стабилизирующего устройства может быть вызвано рядом причин, таких как:

  • Продолжительное и стабильное напряжение в питающей сети. Нормальный режим электроснабжения позволяет исключить стабилизатор из работы, тем самым увеличив срок его жизни.
  • Необходимость профилактических работ в самом устройстве.
  • Напряжение на входе очень низкое либо слишком нестабильное. Стабилизатор не может справиться со своими обязанностями. В этом случае достаточно обеспечить хотя бы освещение и устройство можно временно отключить.
  • Мощность временно подключаемого оборудования больше возможностей стабилизатора (сварочные работы, мощный насос и т.п.), а входящее напряжение стабильно.
  • Необходимость проведения строительных работ с большим выделением пыли и влаги. В этом случае регулятор лучше не использовать и закрыть материалом, исключающем его загрязнение.
  • Выход из строя стабилизатора.

В иных случаях использование режима байпас нежелательно.

Watch this video on YouTube

Watch this video on YouTube

В качестве заключения можно сказать, что возможность переключения в режим байпас является необходимой опцией стабилизатора. С его помощью можно легко и быстро обеспечить подачу электропитания в обход устройства. При выборе стабилизатора, из двух равных, лучше выбрать модель с байпасом.

Чем отличается механический мод от бокса?

Механический мод – это простейший пример электронной сигареты. В структуре лежит аккумулятор (источник питания), коннектор, атомайзер, бак для жидкости и дрип тип. Классический вариант без каких-либо плат и других электронных дополнений.

Выбрать мех мод выгодно по следующим причинам:

  • Компактные размеры и приемлемая цена. Премиумные мехмоды в цене обгоняют мехмоды, но покупают их в основном не для парения. Стандартные вэйпы обойдутся в разы дешевле электроники. К тому же это миниатюрные и удобные девайсы, отличающиеся малым весом.
  • Механический вейп дает парить на любом типе намоток. Это ключевое преимущество. На боксах выбор ограничен ввиду функциональных характеристик электронной платы.
  • На мехмодах можно вэйпить на низкоомных намотках и в том числе пережить неумелые попытки новичка. На первых порах намотать хорошую спираль трудно — понадобится практика.
  • Устройства надежны за счет простой конфигурации. Внутри не перегорит плата, любые детали легко поменять своими руками, что сокращает затраты, время, а главное – помогает парить без вынужденных перерывов.

В достоинствах модов механического типа – недостатки. Проверить это легко. Достаточно сделать сабомную намотку, которую не поддерживает аккумулятор, и батарея перегреется, а в худшем случае взорвется.

Еще один недостаток – неравномерное парение. Чем ниже уровень заряда аккумулятора, тем меньше пара и соответственно удовольствия от пользования.

Выгода использования стабилизатора

Использование стабилизаторов напряжения обеспечивает безопасное состояние всех работающих приборов в любом помещении. Барьер на пути искажений характеристик тока значительно продлевает срок службы электрооборудования.

Все виды преобразователей напряжения

Выгоду использования СН можно почувствовать от бесперебойной работы водонагревательного котла, тёплых полов, отсутствия «зависания» компьютеров, долгой эксплуатации осветительных приборов. Охранные системы очень чувствительны к резким скачкам напряжения питающей сети.

Принцип работы стабилизаторов напряжения заложен в микросхемах высокоточных электронных приборов. Именно СН обеспечивают точную работу компьютерной техники, безопасное функционирование всех составляющих деталей печатных плат.

Важно! Особенно ощутимо понимается выгода применения стабилизатора, когда ломается дорогая TV консоль или не менее ценный компьютер. При частых перепадах напряжения применение СН становится просто необходимостью

Причины использования


Основные причины эксплуатации байпаса:

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Разновидности стабилизаторов

Из всей палитры разнообразных конструкций СН можно выделить следующие приборы.

Стабилизаторы постоянного напряжения

Линейный стабилизатор

Устройство есть не что иное, как делитель напряжения. СН – это микросхема с тремя выводами. Две боковые клеммы предназначены для входного/выходного тока, средний контакт служит для заземления. Регуляция напряжения происходит путём изменения величины сопротивления одного из плеч делителя. Величина сопротивления выдерживается на постоянно заданном уровне напряжения на выходе микросхемы.

Надо отметить! При большом соотношении входных и выходных напряжений КПД устройств довольно низок. Из-за этого большая часть мощности входного тока рассеивается в виде тепла. Поэтому микросхему помещают на радиатор, который будет поглощать и рассеивать излишнюю тепловую энергию.

Параллельный параметрический стабилизатор на стабилитроне

Один из типов линейных СН – это регулирующее устройство, включённое параллельно нагрузке. В этой схеме применяют полупроводниковый стабилитрон.

Обратите внимание! Стабилитрон (диод Зенера) функционирует по принципу обратного смещения в режиме пробоя. Ток, проходящий через радиодеталь, резко увеличивается, дифференциальное сопротивление резко падает

Из-за этого во время пробоя напряжение в стабилитроне выдерживается на одном уровне с высокой точностью.

Стабилитроны с интегральной структурой ценятся, как самые стабильные и точные поставщики опорного напряжения. СН с высокой дифференциальной величиной сопротивления применяют на участке ВАХ (вольт-амперная характеристика) в диапазоне рабочих токов.

Последовательный стабилизатор на биполярном транзисторе

Как работает компенсационный стабилизатор, можно понять из схемы ниже.

Входное напряжение стабилитрона Uz равно показателю базы транзистора. Напряжение на выходе Uout будет означает разницу:

Uout = Uz – Ube,

где Ube – напряжение между эмиттером и базой.

В устройстве отсутствует контур авторегулирования. Схема последовательного стабилизатора повторяет параллельный параметрический СН, только подсоединённый к входу повторителя эмиттера. Такие радиодетали используют в платах с низкими токами нагрузки, измеряемыми в единицах мкА.

Последовательный компенсационный стабилизатор с применением операционного усилителя

Выходной показатель напряжения в таких стабилизаторах соразмеряется с величиной опорного напряжения. Их разница обрабатывается операционным усилителем рассогласования.

Несмотря на давность использования такого вида стабилизаторов (около 50 лет), эксплуатация их до сих пор актуальна. Примером может служить СН в интегральном виде – микросхема КР142ЕН22А.

Импульсный стабилизатор

Внешняя энергия попадает серией коротких импульсов в накопитель (дроссель или конденсатор). Накопленная энергия затем подаётся в нагрузку. Применение накопителя даёт возможность влиять на величину выходного напряжения по отношению к входному показателю.

Импульсный СН отличается от линейного аналога более высоким КПД. Также он может быть как понижающим, так и повышающим стабилизатором.

Стабилизаторы переменного напряжения

Такие устройства разделяют на две группы.

Феррорезонансные стабилизаторы

ФС применялись в основном для ламповых телевизоров прошлого века. Конструкция приборов строилась на базе двух дросселей. Один был с ненасыщаемым сердечником, вторая катушка выступала в роли конденсатора.

Определённый подбор характеристик катушек (дросселей) позволяет стабилизировать напряжение при резких изменениях входного показателя. Недостатком феррорезонансного стабилизатора считается высокая чувствительность к колебаниям частоты напряжения сетевого тока.

Современные стабилизаторы

Радиотехническая промышленность выпускает несколько типов стабилизаторов:

  • электромеханические (автотрансформаторы);
  • феррорезонансные;
  • электродинамические;
  • электронные.

Электронные СН, в свою очередь, подразделяются на ступенчатые симисторные, тиристорные, релейные, а также плавные компенсационные и комбинированные.

Дополнительная информация. Различные модели СН предназначены как для однофазной сети (220 в), так и для трёхфазного тока (400 в). Их мощность варьируется от нескольких ватт до мегаватт.

Внутренний и внешний байпас


Внешний ручной байпас Legrand

Встроенный или внутренний байпас представляет собой схему обхода, которая спроектирована и реализована непосредственно в корпусе электротехнического прибора. Наружу выводят только рукоятку или тумблер.

Стабилизаторы, предназначенные для бытового использования, не всегда оснащаются встроенной электротехнической деталью, поэтому при выборе подходящей модели на это нужно обратить внимание. Байпас в домашних условиях эксплуатировать не обязательно

Внешний байпас представляет собой схему обхода, спроектированную и реализованную около регулятора напряжения. Каждый стабилизатор, несмотря на количество фаз и мощность, можно оснастить внешним дополнительным рабочим узлом.

Как правильно выбрать стабилизатор напряжения

В настоящее время производители предлагают три основных вида стабилизаторов:

  • Сервоприводные.
  • Релейные.
  • Электронные.

Первый вариант работает по принципу изменения количества витков на трансформаторе прибора. Изменение витков производится специальным бегунком, который работает от мотора сервопривода. Устройство достаточно простое, это самый дешевый прибор, но большое количество узлов и деталей снижает его надежность. Самые распространенные причины выхода стабилизатора из строя – это поломка мотора сервопривода и истирание графитовых щеток.


Устройство сервоприводного стабилизатора

Релейный стабилизатор напряжения – это средний сегмент в категории стабилизаторов. В основе конструкции приборов этого типа лежит блок силовых реле. Именно с их помощью и производится переключение обмоток трансформатора. Достоинством релейных стабилизаторов является их невысокая цена, недостатком – низкий срок эксплуатации за счет присутствия в конструкции прибора механических деталей и узлов. Основной недостаток – это залипание контактов в самих реле.

Электронный вариант – самый надежный и самый качественный. Во-первых, это полное отсутствие механических узлов. Во-вторых, все управление основано на присутствии электронных ключей: симисторов или тиристоров. Такой импульсный стабилизатор напряжения быстро срабатывает, то есть, практически моментально в течение 20 мс откликается на изменение напряжения в сети. Добавим к положительным качествам прибора его бесшумную работу. Особенно это большой плюс, если стабилизатор находится в комнате. А вот минус у него один – высокая цена.

Устроенный на микросхемах стабилизатор напряжения электронного типа сегодня является самым востребованным. Многие потребители не обращают внимания на стоимость, ведь практика показывает, что стабильная и долгосрочная работа – это основное требование.

Конструкция электронного стабилизатора

Релейный стабилизатор имеет в своем корпусе следующие компоненты: собственно реле, автоматическое устройство трансформации с четырьмя катушками и основанный на электронике блок управления. Аппарат оснащен экраном, отображающим информационные данные о параметрах сети в первую очередь, значения напряжения на входе и выходе. Иногда на нем высвечиваются и другие данные, например, знаки, предупреждающие о сетевой перегрузке либо сведения об ошибках работы (расшифровку таких сообщений можно посмотреть в прилагаемой документации).

Важно! У разных моделей стабилизаторных устройств можно встретить различные типы экранов: на светодиодах, люминесцентные или жидкокристаллические. Светодиодный дисплей

Светодиодный дисплей

Типы защитных устройств

В зависимости от назначения и типа исполнения, принцип работы стабилизатора может существенно отличаться. Рассмотрим виды применяемых устройств.

Электромеханические

Принцип работы этого стабилизатора относительно прост: графитовые щетки при изменении входного напряжения перемещаются по обмотке трансформатора. Таким нехитрым способом изменяется и выходное значение.

На фотографии видно круглый регулирующий трансформатор с контактными площадками и вращающейся щеткой

В ранних моделях для перемещения щетки применялся ручной метод (при помощи переключателя). Это обязывало пользователей постоянно следить за показаниями вольтметра.

В современных моделях этот процесс автоматизирован при помощи небольшого электродвигателя, который при изменении входного значения и перемещает щетку по катушке трансформатора.

Из достоинств, которыми обладает этот байпас, стоит отметить надежность и простоту конструкции, высокий КПД. К недостаткам относят низкую скорость реагирования на изменение входных параметров. Кроме этого, механические детали быстро изнашиваются, поэтому такой стабилизатор требует периодического техобслуживания.

Электронные

Такой байпас полностью автоматизирован, а принцип работы устройства основан на переключении между обмотками при помощи тиристоров или симисторов. В электронном стабилизаторе за входным напряжением следит микропроцессор, а при изменении параметров дает команду на закрытие одной и открытие другой ступени. Таким образом, производится регулировка количества задействованных витков трансформатора, что влияет на выходные показатели напряжения.

Среди достоинств электронных стабилизаторов выделяют быстродействие, низкий уровень шума, компактные размеры устройства. Из недостатков стоит отметить ступенчатость регулирования и невысокую нагрузочную способность, которой обладает электронный байпас.

Феррорезонансные

Принцип работы феррорезонансных устройств основан на магнитном воздействии на ферромагнитные сердечники стабилизирующего трансформатора. Первый байпас, принцип работы которого основан на феррорезонансной стабилизации напряжения, был выпущен еще в середине 1960 годов. С тех времен данные устройства постоянно улучшались и совершенствовались. Современные феррорезонансные стабилизаторы обладают самым высоким быстродействием (всего 15–20 миллисекунд), высокой точностью регулирования – около 1%, и длительным сроком эксплуатации.

Кроме этого, в мощные устройства устанавливают специальные фильтры, для минимизации электромагнитных помех. Однако такие байпасы не нашли широкого применения в бытовых целях из-за высокой стоимости, больших размеров корпуса и непрерывного гула, который издает работающее устройство.

Для чего нужен байпас в электрике

Устройства, регулирующие электропитание потребителей, как впрочем, и любые другие электроприборы, выходят из строя, требуют технического обслуживания и замены. В этих случаях, на время ремонтных или регламентных работ, электроснабжение переключается на обходную схему вручную.

Автоматический перевод электроснабжения в обход регулирующего прибора, происходит при обнаружении системой самодиагностики неисправности, ведущей к существенным отклонениям от заданных параметров электроснабжения или полному отключению подачи электроэнергии.

Разобравшись, что такое байпас в электрике, обходную схему энергоснабжения можно применять в случаях, когда подача напряжения напрямую, минуя модифицирующие его приборы, лучше, чем аварийное отключение.

Технические характеристики

В прилагаемых к устройству документах всегда обозначаются его основные технические характеристики. Главной из них выступает мощность прибора. Показатели для аппаратов, предназначенных для обслуживания частных домов и офисных помещений, обычно варьируются в диапазоне от 5 до 15 квт. Иногда значение мощности можно определить по наименованию модели. Например, у продукции фирмы «Ресанта» цифры 500, 1000, 5000 и подобные обозначают данный показатель в ваттах.

Помимо этого, в документах указывают значения следующих показателей:

  • на какую сеть рассчитан прибор: однофазную или трехфазную;
  • присутствует ли у него защита от избыточной нагрузки;
  • скорость регулирования (в вольтах в секунду);
  • нижний и верхний пределы напряжения на входе, с которым работает устройство, а также показатель, получаемый на выходе;
  • максимальное возможное отклонение от выходного показателя (в процентах);
  • коэффициент полезного действия;
  • масса и линейные габариты устройства.

Важно! Многие варианты таких стабилизаторов снабжены лампочкой-индикатором задержки и клавишей регулирования. Когда напряжение выходит за границы входного диапазона или перестает подаваться совсем, происходит аварийное отключение прибора, чтобы обслуживаемая им техника не вышла из строя

В период задержки аппарат продолжает отслеживать параметры тока, чтобы вернуться к нормальному режиму, когда угрожающая ситуация отступит. Длительность периода задержки устанавливает сам потребитель, ориентируясь на продолжительность предыдущих неприятных инцидентов. Если стабилизатор обслуживает холодильник, электрический двигатель или другой прибор, потребляющий много энергии, длительность задержки должна быть больше.

Однофазный прибор на 5 кВт

Виды стабилизаторов

В зависимости от места установки различают передний и задний стабилизаторы поперечной устойчивости. В некоторых легковых машинах задняя поперечная стальная распорка не устанавливается. Передний же стабилизатор на современных автомобилях устанавливается всегда.

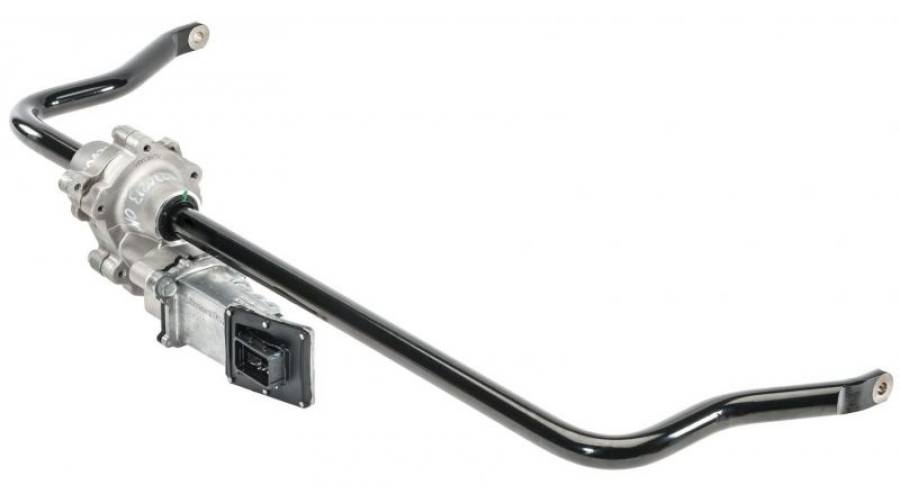

Активный стабилизатор поперечной устойчивости

Различают также активный стабилизатор поперечной устойчивости. Данный элемент подвески является управляемым, так как он изменяет свою жесткость в зависимости от типа дорожного покрытия и характера движения. Максимальная жесткость обеспечивается в крутых поворотах, средняя – на грунтовой дороге. В условиях бездорожья эта часть подвески обычно отключается.

Жесткость стабилизатора изменяется несколькими способами:

  • применение гидроцилиндров вместо стоек;
  • использование активного привода;
  • применение гидроцилиндров вместо втулок.

В гидравлической системе за жесткость стабилизатора отвечает гидравлический привод. Конструкция привода может различаться в зависимости от установленной на автомобиль гидравлической системы.

Определение и применение функции байпас в стабилизаторе напряжения

Байпас стабилизатора

Байпас – это путь, создаваемый в обход некоторых участков или элементов электрической цепи. Работа электромагистрали с активным обходным путем носит название режим байпаса. Если такая функция применяется непосредственно к стабилизаторам напряжения, входное напряжение подается на выход, и стабилизация не производится. Некоторые производители стабилизаторов на корпусах пишут слово «Bypass» или «обход», «транзит», но сути этого не меняет.

Эта небольшая электротехническая конструкция используется, когда нужно запитать нагрузку в обход стабилизатора. Благодаря байпасу у потребителя нет нужды подключать провода и клеммы, достаточно лишь переключить выключатель.

Стабилизатор напряжения

Ситуации, когда целесообразно использовать байпас в электрике:

  • При возникновении нештатных или аварийных ситуаций, когда требуется быстро обесточить стабилизатор.
  • Байпас позволяет предотвратить перегрузки и развитие аварийных ситуаций. Его подключение к сети приборов целесообразно, если выходная мощность стабилизатора по факту превышает номинальные показатели.
  • Если в загородном доме люди живут не круглый год, а в определенные сезоны, они оставляют включенными минимальное количество бытовой техники, стабилизатор отключается.
  • Глубокой ночью, как правило, все показатели электрической сети стабильны, поэтому нужды в работающем стабилизаторе нет.
  • Необходимость провести техническое обслуживание самого стабилизатора напряжения.

Что такое байпас

Многих людей интересует вопрос: байпас в стабилизаторе что это такое? Байпасом называют оперативный переключатель режима работы прибора. Он может быть ручным и автоматическим, внешним и внутренним. В его функциональные «обязанности» входит не допускать перегрузку мощности СН, реагировать на запылённость окружающей атмосферы, выбирать щадящий режим работы при резком снижении входного напряжения. Всё это способствует безопасной работе стабилизатора и запитанных от него потребителей.

Управление байпасом

При выборе СН опираются на его технические характеристики. Не последнюю роль играет ценовой фактор. Купить требуемый прибор или устройство можно, не выходя из помещения, в интернет магазине.

Определение

Стабилизатор напряжения (СН) — это устройство, предназначенное для преобразования входного нестабильного напряжения из электросети: заниженного, завышенного или с периодическими скачками, в стабильное по величине на выходе устройства и подключенных к нему электроприборах.

Перефразируем для чайников: стабилизатор делает так, чтобы для подключенных к нему приборов напряжение всегда было одинаковым и близким к 220В независимо от того, каким оно поступает на его вход: 180, 190, 240, 250 Вольт или вообще плавает.

Отметим, что 220В или 240В это стандартная величина для РФ, Беларуси, Украины и так далее. Но в некоторых странах ближнего и дальнего зарубежья оно может быть другим, например 110В. Соответственно «наши» стабилизаторы там работать не будут.

Стабилизаторы бывают разных видов: как для работы в цепях постоянного тока (линейные и импульсные, параллельного и последовательного типов), так и для работы в цепях переменного тока. Последние часто называют «стабилизаторы сетевого напряжения» или просто «стабилизаторы 220В». Если говорить простым языком, то такие стабилизаторы подключают к электросети, а уже к нему подключают потребители.

В быту СН используют для защиты как отдельных приборов, например, для холодильника или компьютера, так и для защиты всего дома, в этом случае мощный стабилизатор устанавливается на ввод.

Несколько советов по выбору стабилизатора

Разобравшись с определением стабилизатора, приведем несколько рекомендаций, на что нужно обращать внимание при выборе этого устройства:

Мощность прибора. Следует учитывать не только мощность подключенного электроприбора, но и небольшой запас мощности, которым должен обладать правильно подобранный стабилизатор. Если байпас устанавливается на всю квартиру, запас мощности должен составлять около 30%;
Точность стабилизации

Хотя этот параметр во многом зависит от входных показателей, выбирайте устройства с минимальными паспортными данными (в пределах 1–3%);
Способ установки: может быть настенным с вертикальным или горизонтальным монтажом (для стационарных моделей), а также непосредственно возле отдельного электроприбора;
Также следует обращать внимание на компактность размеров и бесшумность работы устройства;
Цена. Специалисты не рекомендуют приобретать дешевые китайские модели

Это тот случай, когда не стоит экономить. Хорошее и надежное защитное устройство не может стоить дешево. Отдавайте предпочтение отечественным или проверенным европейским производителям;
Гарантия – немаловажный аспект выбора любого электрического оборудования. На китайские изделия гарантия не распространяется, тогда как устройства, купленные в специализированном магазине можно обменять при обнаружении брака или отремонтировать бесплатно (в течение гарантийного срока).

Теперь вы знаете, что такое байпас, для чего он нужен, узнали принцип работы всех видов стабилизаторов напряжения.

Назначение байпаса

Особенностью любой энергосистемы являются периодические скачки или более плавные колебания напряжения. На этот показатель влияет много факторов: количество потребителей на линии, изношенность кабелей и другое. В итоге потребитель, помимо пониженного напряжения получает периодические скачки напряжения (особенно в пиковые нагрузки). Чувствительные электронные платы очень требовательны к этому показателю и часто выходят из строя именно из-за понижения или резких скачков напряжения.

Вот для чего и нужен байпас – он стабилизирует напряжение, сглаживает резкие скачки и приводит его показатели к приемлемым значениям.

Кому нужен обязательно

Какой стабилизатор напряжения выбрать

В отличие от крупных городов и мегаполисов, энергоснабжение в сельской местности, на дачах и небольших городках страдает низким качеством тока. Перепады напряжения в сети могут достигать больших величин. Особенно опасен верхний порог превышения стандартного уровня. Техника, запитанная от местной электросети, может не выдержать и просто сгореть.

Чтобы защитить бытовые электроустройства и электронную аппаратуру, обязательно используют стабилизаторы. Устройства индивидуального пользования подсоединяют к каждому потребителю тока. В то же время существует стабилизационное оборудование, которое может фиксировать напряжение выходного тока на требуемом уровне сразу во всём доме. Вот для чего нужны стабилизаторы напряжения.

Зачем нужен режим байпас

Независимо от типа и мощности стабилизатора, может возникнуть необходимость исключить его из сети электроснабжения дома. Однако потребность в электроэнергии всё равно остаётся, а переключать провода и возиться с клеммами не очень удобно. В этом случае на помощь приходит режим под названием Bypass. В переводе с английского, bypass означает обход или транзит. Байпас даёт возможность изолировать стабилизатор и позволяет, не утруждаясь, запитать домашнюю сеть от внешнего источника.

Отключение регулятора может быть вызвано разными причинами, такими как ремонтные работы, необходимость кратковременного подключения мощных электроприборов и прочими.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

  • Завышенное напряжение;
  • Пониженное;
  • Скачки, независимые от нагрузки;
  • Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Принцип работы стабилизатора

По сути, этот прибор стабилизирует входное напряжение до номинального, которое появляется на выходе. Если говорить о режимах работы, то их три:

  • Понижение напряжения;
  • Повышение;
  • Простая передача без изменения частоты.


Принцип работы

С первыми двумя все понятно, а вот третий режим практически бесполезный, который приводит к перегреву самого стабилизатора. А это первейшая причина выхода его из строя. Поэтому многие производители в схеме стабилизатора устанавливают цепь по типу байпаса. При необходимости переключателем ток направляется через байпас, минуя основную схему прибора.

Если говорить о таком понятии, как схема подключения стабилизатора напряжения, то в первую очередь необходимо разобраться с клеммами данного прибора. Существует несколько видов стабилизаторов, но основных модификаций две:

  • Вход и выход имеют и фаза, и ноль.
  • Вход и выход имеет только фаза, ноль соединяется с разводкой напрямую.

Вот схема самого клеммного подключения:

Такое расположение производители используют специально. Это как чтение слева направо, поэтому запомнить его очень просто. Для новичков клеммы обозначаются буквами.

Преимущества и недостатки

К числу главных преимуществ использования такой техники следует отнести:

  • достаточно большой диапазон показателей входа (некоторые модели работают и с пониженными значениями от 90 вольт);
  • компактные габариты устройств, возможность подобрать прибор для монтажа на стену;
  • высокую скорость коррекции показателей;
  • бесшумность работы;
  • невысокий порог восприимчивости к изменениям данных на входе.

Устройство обладает недостатками:

  1. Корректно работать оно способно при температуре окружающей среды, вписывающейся в рамки от -20 до +40 градусов по Цельсию. Если требуется стабилизация сети в условиях зимних морозов, потребуется позаботиться о создании нужного температурного режима.
  2. Коррекция показателей электротока осуществляется ступенчатым образом. Из-за этого возможны непродолжительные скачки в сети.
  3. Бракованное реле может срабатывать некорректным образом.

Важно! Выбор недостаточно мощной модели может инициировать перебои в сети или аварийную ситуацию. Общий (суммарный) мощностной показатель всех предметов электротехники в доме должен составлять не более, чем 0,5 от мощности стабилизирующего устройства

Литература

  • Вересов Г. П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
  • Китаев В. В. Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
  • Костиков В. Г., Парфенов Е. М., Шахнов В. А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3.
  • Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Технiка, 1976.
  • Лепаев Д. А. Электрические приборы бытового назначения. — М.: Легпромбытиздат, 1991. — 272 с. — 20 000 экз.

Возможности релейного стабилизатора напряжения с цифровым дисплеем

Применение релейного стабилизатора напряжения в быту обычно преследует цель предотвратить резкие скачки напряжения, способные вызвать выход из строя компьютеров и бытовой техники, а также избыточное нагревание кабелей и инциденты короткого замыкания. Устройство приводит поступающее на него напряжение к усредненному значению 220 вольт. Оно совместимо с самыми разными типами техники: электрическими плитами, холодильниками, морозильными камерами. Цифровые приборы обладают большим быстродействием и меньшей погрешностью, чем другие варианты стабилизационных устройств. Релейный прибор реагирует за 5-7 миллисекунд, независимо от того, насколько показатель на входе увеличился, по сравнению с прежним. Погрешность аппарата составляет около 8% в обе стороны.

Важно! Работа при напряжении, повышенном хотя бы на 20 вольт, по сравнению с номиналом, уменьшает срок эксплуатации техники в 4 раза (в случае некоторых устройств, например, экономичных лампочек, еще сильнее)

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Что такое стабилизатор напряжения
Магнитный пускатель ПМ12
