Почему импульсные преобразователи «не любят» «легкую» нагрузку. часть 2

Сравнение с линейным преобразователем

В отличие от линейных устройств, импульсные адаптеры выгодно отличаются более высокой производительностью, компактными размерами и возможностью гальванической развязки цепей на входе и выходе. Для обеспечения дополнительного функционала с привязкой сторонних приборов не требуется применение сложных схем подключения. Но есть и слабые места у импульсного преобразователя в сравнении с линейными трансформаторами. К ним относятся следующие недостатки:

  • В условиях изменения входного тока или напряжения под нагрузкой отмечается нестабильность выходного сигнала.
  • Наличие уже упомянутых импульсных помех на выходных и входных цепях.
  • После резких изменений в параметрах напряжения и тока система дольше восстанавливается при переходных процессах.
  • Риск автоколебаний, которые могут повлиять на работоспособность аппаратуры. Причем колебания такого рода связаны не с сетевой нестабильностью источника, а с конфликтами внутри стабилизационной схемы.

Принцип действия

Классические преобразователи с регулировкой выходного напряжения, как правило, управляют сопротивлением элемента, выполняющего регулировочную роль (транзистор или тиристор), через него постоянно протекает электрический ток, который и заставляет данный элемент нагреваться, при этом теряется значительная часть мощности. Главное преимущество такого устройства это минимум запчастей, простота, и отсутствие помех. Все остальные характеристики больше относятся к недостаткам.

Импульсный преобразователь напряжения использует регулировочный элемент лишь в виде ключа. То есть он работает в двух режимах:

  • Закрыт, и не пропускает электрический ток;
  • Открыт, и имеет минимальное проходное сопротивление.

При этом каждый из режимов обладает низким выделением тепла, что даёт возможность показывать высокий коэффициент полезного действия (КПД). Нагрузка же получает непрерывно электроэнергию за счёт накопления и хранения её в таких электрических резервуарах, как:

  1. Индуктивность (катушках);
  2. Конденсаторах.

Регулировка происходит за счёт изменения времени замкнутого состояния ключевого элемента. Снижение габаритов, а также массы устройств, возможно только за счёт повышения частоты, от 20 кГц до 1 МГц. Импульсные устройства могут формировать на выходе как пониженное напряжение, так и с изменением полярности. За счёт применения в них трансформаторов, работающих на высоких частотах позволяет:

  1. Качественно изолировать вход от выхода;
  2. Получить на выходе устройства несколько выходных напряжений.

Как и любое устройство импульсный преобразователь обладает и недостатками, которыми являются:

  1. Сложность схемы и наличие большего количества запчастей, а значит потенциально существует больше причин поломки;
  2. Являются источниками помех.

Однако постоянное развитие технологий в этом направлении снижают эти недостатки к минимальным значениям.

Как сделать АС/АС конвертор

АС/АС и DC/DC конверторы, имеют идентичные схемы. Только в АС/АС конверторах необходимо исключить полярные элементы и использовать силовые ключи, которые «…способны находиться или в замкнутом (проводящем), или в разомкнутом (непроводящем) состоянии и обеспечивать протекание или блокировку протекания тока в любом направлении» . Если первое условие интуитивно понятно – нельзя использовать полярные элементы на переменном токе, то второе условие необходимо объяснить более подробно.

Сегодня в качестве силовых ключей из доступной элементной базы можно использовать механические контакты (например, контакты реле), полупроводниковые диоды, биполярные транзисторы, MOSFET и IGBT (Рисунок 1).

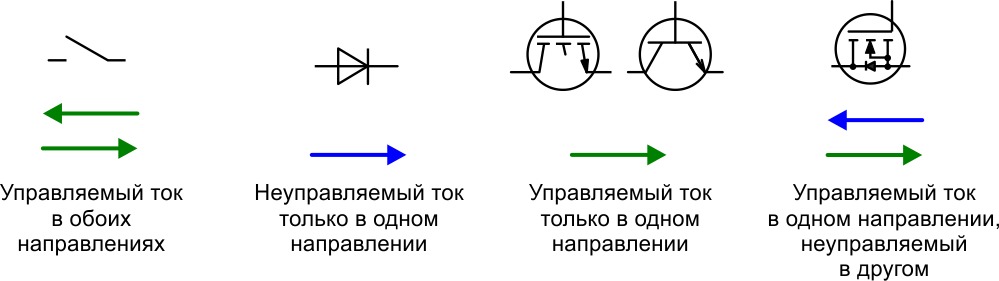

Рисунок 1. Протекание тока в силовых элементах.

Диоды, биполярные транзисторы и IGBT пропускают ток только в одном направлении, причем диод – это неуправляемый элемент. Поэтому в качестве самостоятельных ключей АС/АС конверторов эти приборы использовать нельзя. Проводящий канал MOSFET пропускает ток в обоих направлениях, а его сопротивление определяется напряжением между затвором и истоком. Теоретически, MOSFET вполне подходит для преобразования переменного тока. Однако наличие в этих приборах паразитного диода приводит к тому, что для одного из направлений ток невозможно блокировать. Таким образом, единственными элементами, которые можно использовать для ключей АС/АС конвертора, остаются механические контакты. Они могут, как пропускать ток, так и блокировать его протекание в любом направлении. Но механические контакты физически не могут переключаться с высокой частотой, имеют низкую надежность, высокий уровень шума и много других недостатков, из-за которых в современных преобразователях они не применяются.

В результате, ни один из приборов, показанных на Рисунке 1, в качестве полноценного самостоятельного силового ключа АС/АС конвертора использовать нельзя, поэтому в преобразователях переменного напряжения силовые ключи представляет собой комбинацию из нескольких полупроводниковых приборов (Рисунок 2). Аналогичные схемы используются в матричных преобразователях и подробно описаны в .

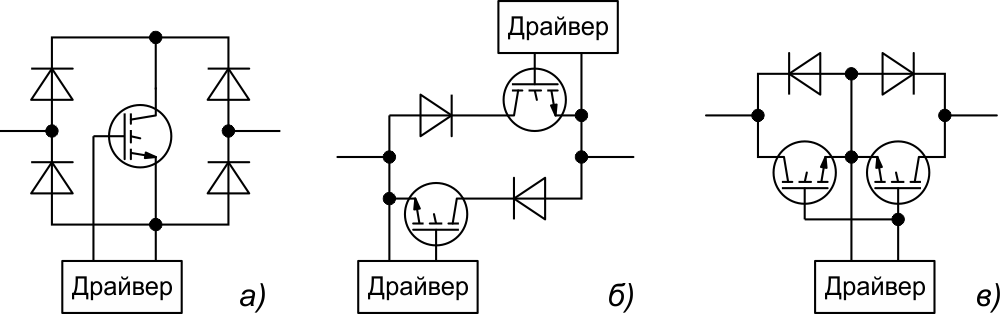

Рисунок 2. Силовые ключи АС/АС конверторов.

Сразу видно, что эти схемы имеют серьезный недостаток – ток протекает минимум через два силовых элемента: диод и транзистор, что негативно сказывается на КПД и стоимости преобразователя. Но, возможно, в будущем появятся более эффективные решения. Например, в упомянуты RB-IGBT и BD-IGBT, но эти приборы по своим характеристикам, доступности и стоимости пока не достигли уровня, достаточного для широкого применения.

Рисунок 3. Понижающий (а), повышающий (б) и инвертирующий (в) АС/АС конверторы.

Из приведенных решений наибольший интерес представляет схема Рисунка 2в, поскольку в ней один драйвер может управлять двумя транзисторами, в качестве которых из-за меньших потерь на управление лучше использовать MOSFET или IGBT. При использовании MOSFET, если падение напряжения на открытом канале меньше прямого напряжения на диоде, ток будет проходить только через каналы транзисторов, а диод в процессе преобразования принимать участия не будет. Для ключей на основе IGBT можно использовать приборы со встроенным антипараллельным диодом. Это позволяет уменьшить количество корпусов и упростить разводку платы, хотя при этом ухудшается охлаждение кристаллов

При выборе IGBT со встроенным диодом необходимо обращать внимание также на тепловое сопротивление переход-корпус диода – оно должно быть соизмеримо с аналогичным сопротивлением транзистора, потому что в некоторых приборах диод может иметь в несколько раз большее тепловое сопротивление, чем транзистор

Для построения АС/АС конвертора можно взять любую схему DC/DC преобразователя, исключить полярные элементы, а в качестве традиционных транзисторов и диодов использовать управляемые двунаправленные силовые ключи, показанные на Рисунке 2. В качестве примера на Рисунке 3 приведены схемы классических (базовых) АС/АС конверторов понижающего, повышающего и инвертирующего типов. При преобразовании переменного тока они будут выполнять те же функции: понижать, повышать и инвертировать величину входного напряжения.

Узлы и схемы импульсных преобразователей

Задающий генератор (рис. 4) импульсных преобразователей с нестабилизированным выходным напряжением (рис. 5, 6) на микросхеме КР1006ВИ1 работает на частоте 65 кГц. Выходные прямоугольные импульсы генератора через RC-цепоч-ки подаются на транзисторные ключевые элементы, включенные параллельно.

Катушка индуктивности L1 выполнена на ферритовом кольце с внешним диаметром 10 мм и магнитной проницаемостью 2000. Ее индуктивность равна 0,6 мГн. Коэффициент полезного действия преобразователя достигает 82%.

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

В выпрямителе преобразователя (рис. 5, 6) использовано параллельное соединение слаботочных высокочастотных диодов, включенных последовательно с выравнивающими резисторами R1 — R3.

Вся эта сборка может быть заменена одним современным диодом, рассчитанным на ток более 200 мА при частоте до 100 кГц и обратном напряжении не менее 30 В (например, КД204, КД226).

В качестве VT1 и VT2 возможно использование транзисторов типа КТ81х структуры п-р-п — КТ815, КТ817 (рис. 4.5) и р-п-р — КТ814, КТ816 (рис. 6) и другие.

Для повышения надежности работы преобразователя рекомендуется включить параллельно переходу эмиттер — коллектор транзистора диод типа КД204, КД226 таким образом, чтобы для постоянного тока он был закрыт.

Проектирование инвертирующего преобразователя

Рассмотрим типичные схемы повышающего преобразователя и подробно разберем процесс проектирования и расчета. В конце статьи будет форма, в которую можно забить необходимые параметры источника, провести расчет онлайн и получить номиналы всех элементов. Эта форма считает номиналы сразу для всех трех схем. Если в выбранной Вами схеме этих элементов нет, то их номиналы нужно игнорировать.

Схема 1

Схема 2

Схема 3

Повышающая топология — самая простая в реализации, так как эмиттер (исток) силового транзистора в не соединен с общим проводом. Нет необходимости в специальных ухищрениях при подаче управляющего напряжения на базу (затвор). Достаточно подать это напряжение напрямую. С формированием сигнала обратной связи тоже нет никаких проблем. Если ток нагрузки относительно небольшой, то и сигнал ограничения тока снять совсем просто. В эмиттерной (истоковой) цепи устанавливается резистор. Если ток через этот резистор превышает максимально допустимый, то напряжение на этом резисторе превышает напряжение срабатывания защиты контроллера, и ключ принудительно закрывается.

Если ток нагрузки большой, то потери энергии на резисторе R7 становятся недопустимой роскошью. Тогда применяется трансформатор тока.

Если применяется маломощный контроллер, не способный раскачать мощный биполярный транзистор, то нужно поставить дополнительный транзистор, как это показано на схеме. Применение составного транзистора нежелательно, так как потери энергии на транзисторе тем больше, чем больше напряжение насыщения коллектор — эмиттер, а у составного транзистора напряжение насыщения больше в разы, чем у обычного.

На схеме 3 показано применение трансформатора тока и дополнительного маломощного транзистора. Но это не означает, что их можно применять только вместе. Трансформатор тока можно применять в схемах с полевым транзистором и в схемах с мощным контроллером. А маломощный транзистор можно применять в схемах с резистором R7. Эти два решения показаны на одной схеме просто для примера

Обратите внимание! Если в схеме 3 для управления транзисторами используется ШИМ — контроллер с открытым эмиттером на выходе, то между базой и эмиттером транзистра VT7 нужно включить резистор сопротивлением 300 — 400 Ом для надежного запирания транзистора VT7. Если же на выходе контроллера стоит двухтактный каскад, как в той микросхеме, которую применяем мы, то в таком резисторе потребности нет

Как быть в случае, если входное напряжение больше, чем допустимое напряжение на затворе полевого транзистора или допустимое напряжение питания контроллера, описано в статье про понижающий преобразователь. Для повышающего решение совершенно аналогично.

Для примера в качестве ШИМ — контроллера мы используем микросхему 1156EU3.

В схемах в качестве силового ключа используются мощный биполярный транзистор или мощный полевой транзистор. Подробнее о работе биполярного транзистора и полевого транзистора в качестве силового ключа.

(читать дальше…) :: (в начало статьи)

 1   2   3   4   5

:: ПоискТехника безопасности :: Помощь



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Инвертирующий импульсный преобразователь напряжения, источник питания….
Как работает инвертирующий стабилизатор напряжения. Где он применяется. Описание…

Зарядное устройство. Импульсный автомобильный зарядник. Зарядка аккуму…
Схема импульсного зарядного устройства. Расчет на разные напряжения и токи….

Импульсный источник питания. Своими руками. Самодельный. Сделать. Лабо…
Схема импульсного блока питания. Расчет на разные напряжения и токи….

Мостовой импульсный стабилизированный преобразователь напряжения, исто…
Как работает мостовой стабилизатор напряжения. Где он применяется. Описание прин…

Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить…
Приемы намотки импульсного дросселя / трансформатора….

Понижающий импульсный преобразователь напряжения, источник питания. Ко…
Как сконструировать понижающий импульсный преобразователь. Шаг 1. Как выбрать ча…

Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука…
Включение светодиодов в светодиодном фонаре….

Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида…
Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, при…

Принцип работы импульсного преобразователя

Разработано несколько типов конструкций преобразователей, которые отличаются принципом работы:

  • step-down (buck converter) – устройства, способные понижать входное напряжение до заданного;
  • step-up (boost converter) – используются тогда, когда необходимо повысить напряжение на выходе относительно входного;
  • buck-boost converter – способен работать как на понижение, так и на повышение напряжения;
  • SEPIC (single-ended primary-inductor converter) – имеет аналогичные параметры, но работает по другому принципу;
  • inverting converter – основное назначение – инверсия полярности напряжения.

Практически все конструкции используют в работе свойство индуктивности к накоплению энергии. Цепь с катушкой индуктивности (дросселем) управляется ключом, роль которого выполняет быстродействующий транзистор. Различия в схемах заключаются во взаимном расположении дросселя, накопительной емкости и ключевого элемента.

Step-down

Схема содержит индуктивность, расположенную после ключевого элемента и включенную последовательно с нагрузкой. При открытом ключе через дроссель начинает протекать ток. Диод в это время закрыт. После закрытия ключа ток не прекращается мгновенно, а продолжает циркулировать в том же направлении, но уже через открытый диод.

Step-down конвертер

В дальнейшем цикл работы повторяется. Емкость на выходе позволяет сглаживать пульсации выходного напряжения.

Step-up

Данный повышающий преобразователь напряжения также содержит дроссель, соединенный последовательно с нагрузкой, но располагается он до ключа. При открытом ключе через индуктивность течет ток, который линейно растет. После закрытия ключа ток продолжает идти уже через открытый диод в нагрузку. При этом напряжение на входе складывается с ЭДС самоиндукции дросселя.

READ  Как выбрать самый экономичный комнатный термостат для котла отопления

Step-up конвертер

Остальные схемы имеют аналогичную схемотехнику.

Во всех случаях диод блокирует нагрузку от ключа в необходимом месте цикла преобразования. Падение напряжения на диоде вызывает рассеивание дополнительной мощности, что снижает КПД устройства. Поэтому вместо обыкновенных диодов с падением около 0.7В используют быстродействующие диоды Шоттки, падение напряжения на которых составляет 0.4В.

Свойства инверторов [ править | править код ]

  • Инверторы напряжения позволяют устранить или по крайней мере ослабить зависимость работы информационных систем от качества сетей переменного тока. Например, в персональных компьютерах при внезапном отказе сети с помощью резервной аккумуляторной батареи и инвертора, образующих источник бесперебойного питания (ИБП), можно обеспечить работу компьютеров для корректного завершения решаемых задач. В более сложных ответственных системах инверторные устройства могут работать в длительном контролируемом режиме параллельно с сетью или независимо от неё.
  • Кроме «самостоятельных» приложений, где инвертор выступает в качестве источника питания потребителей переменного тока, широкое развитие получили технологии преобразования энергии, где инвертор является промежуточным звеном в цепочке преобразователей. Принципиальной особенностью инверторов напряжения для таких приложений является высокая частота преобразования (десятки-сотни килогерц). Для эффективного преобразования энергии на высокой частоте требуется более совершенная элементная база (полупроводниковые ключи, магнитные материалы, специализированные контроллеры).
  • Как и любое другое силовое устройство, инвертор должен иметь высокий КПД, обладать высокой надежностью и иметь приемлемые массо-габаритные характеристики. Кроме того, он должен иметь допустимый уровень высших гармонических составляющих в кривой выходного напряжения (допустимое значение коэффициентов гармоник) и не создавать при работе недопустимый для других потребителей уровень пульсации на зажимах источника энергии.
  • В системах чистого измеренияGr > Работа инвертора

Работа инвертора напряжения основана на переключении источника постоянного напряжения с целью периодического изменения полярности напряжения на зажимах нагрузки. Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

  • регулирование напряжения;
  • синхронизация частоты переключения ключей;
  • защитой их от перегрузок и др.

По принципу действия инверторы делятся на:

автономные;

  • инверторы напряжения (АИН), пример — инверторы большинства ИБП;
  • инверторы тока (АИТ), пример — советский аэродромный преобразователь АПЧС-63У1 ;
  • резонансные инверторы (АИР);

зависимые (инверторы, ведомые сетью), пример — силовой преобразователь электровозов ВЛ85, ЭП1 и др.

Режим рекуперации

А что произойдет, если среднее значение магнитного потока дросселя ФСР будет иметь знак, противоположный ΔФ, например, если ФНАЧКОН НАЧ КОН? В этом случае, согласно (7), WИМП

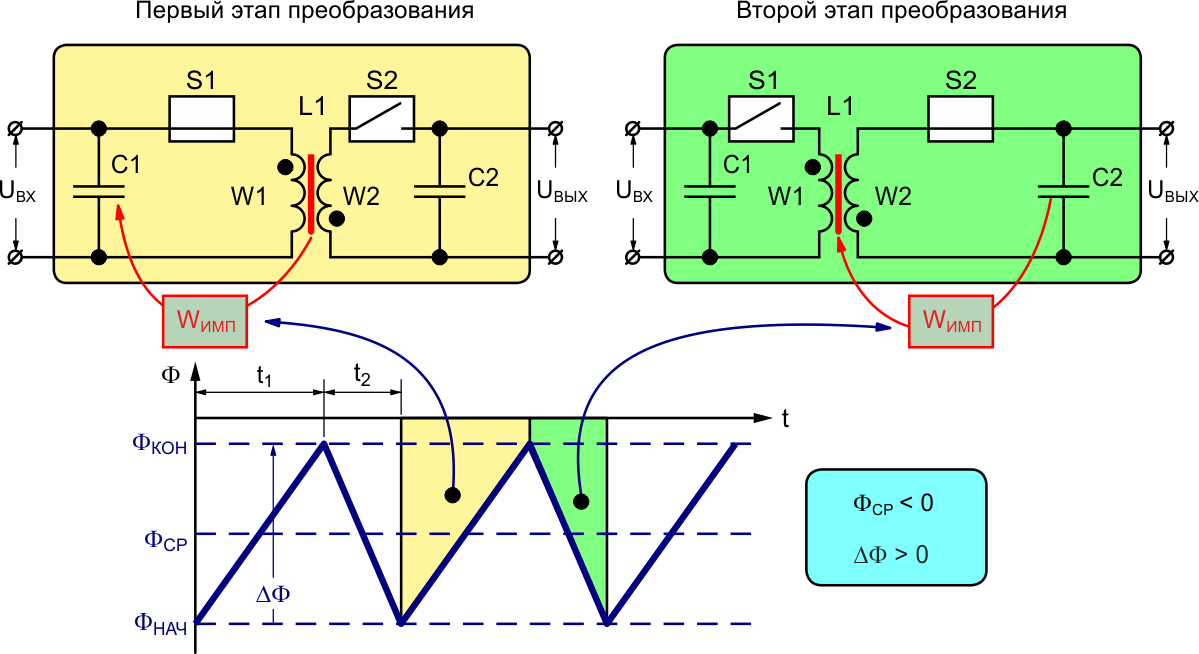

Рисунок 9. Режим рекуперации.

Когда такой режим необходим? Например, если вход преобразователя подключен к системной питающей шине, а выход – к аккумуляторной батарее, содержащей аварийный запас энергии (Рисунок 10). В нормальном режиме система питается от основного источника, а преобразователь выполняет функцию зарядного устройства, при этом энергия передается с входа на выход преобразователя, что соответствует режиму передачи. Если аккумулятор заряжен, то энергия никуда не передается, и преобразователь работает в режиме холостого хода. При аварии основного источника энергия из аккумулятора через преобразователь, работающий в режиме рекуперации, поступает на шину питания, обеспечивая питанием нагрузку.

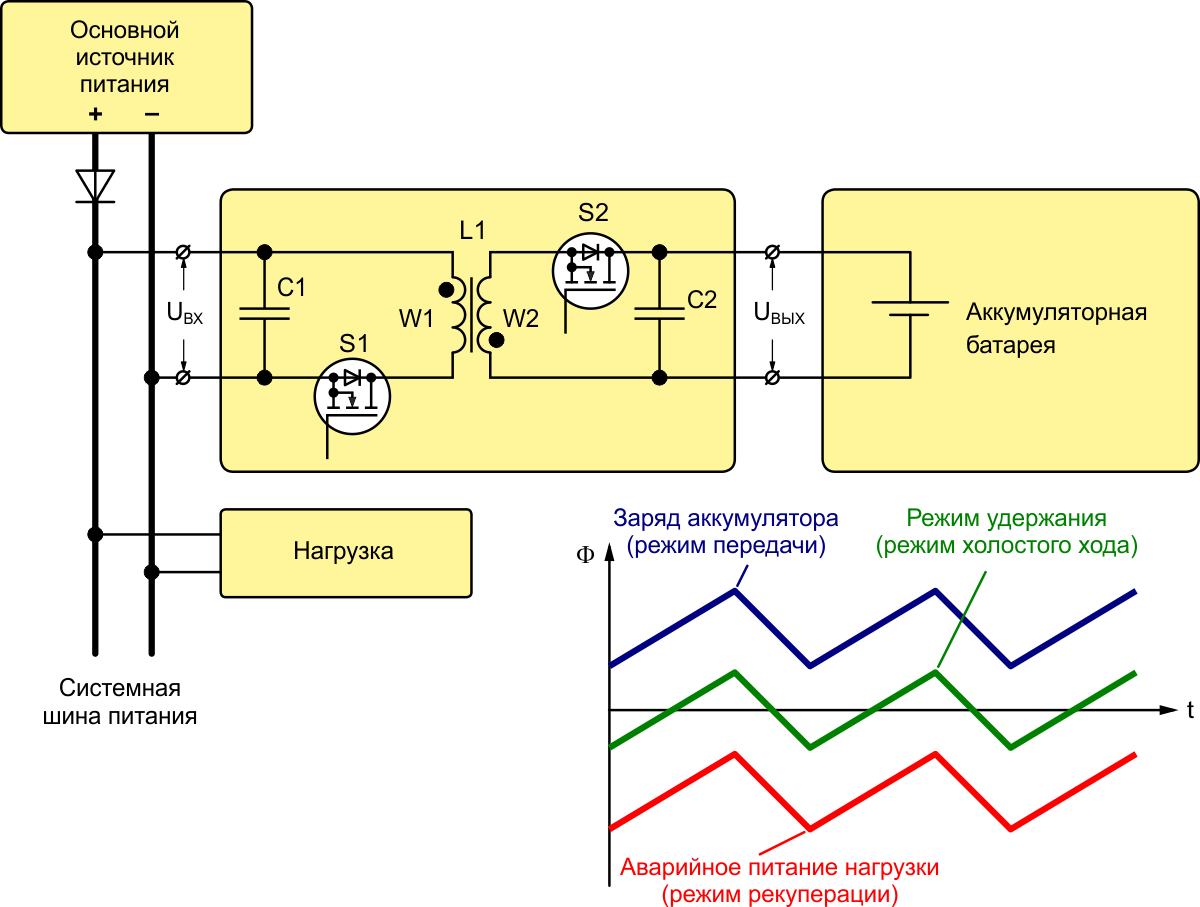

Рисунок 10. Пример работы преобразователя в трех режимах.

Необходимо отметить, что переход из одного режима в другой происходит автоматически, без какого-либо участия со стороны контроллера, основной задачей которого в этом случае является только поддержание нужного соотношения t1/t2 так, чтобы, согласно (9), обеспечить или требуемое значение UВХ/UВЫХ, или требуемый ток нагрузки.

Способ управления

Частотные преобразователи управляются разными способами. К основным командам относятся: пуск, остановка, регулировка скорости, аварийное торможение. Эти действия допустимо выполнять как с панели ПЧ, так и с пульта. Это касается подачи команд от оператора к оборудованию. Осуществлять управление работой электропривода моторов ЧМ может следующими способами:

  • скалярным;
  • векторным.

Скалярная регулировка опирается на постоянное соотношение выходных напряжения и частоты (Uвых/Fвых). Данный метод не требует применения датчика, указывающего на текущее положение ротора. Применяется там, где нагрузки не изменяющиеся, и нет повышенных динамических нагрузок.

Важно! При такой регулировке нагрузка на двигатель влияет на скорость: при большой нагрузке скорость уменьшается, при малой – увеличивается. Векторный метод опирается не только на контроль над U/F, но и угол, и величину вектора пространства (фазу)

При данном методе отсутствует инерционность регулировки, она осуществляется в большом интервале скоростей

Векторный метод опирается не только на контроль над U/F, но и угол, и величину вектора пространства (фазу). При данном методе отсутствует инерционность регулировки, она осуществляется в большом интервале скоростей.

Внимание! При векторном способе нагрузка не влияет на скорость вращения, постоянство скорости достигается при помощи автоматической корректировки напряжения на выходе

Принцип работы импульсного блока питания

В основе работы инвертора лежит выпрямление первичного напряжения и дальнейшее его преобразование в последовательность импульсов высокой частоты. Этим он отличается от обычного трансформатора. Выходное напряжение блока служит для формирования сигнала отрицательной обратной связи, что позволяет регулировать параметры импульсов. Управляя шириной импульсов, легко организовать стабилизацию и регулировку выходных параметров, напряжения или тока. То есть это может быть как стабилизатор напряжения, так и стабилизатор тока.

Количество и полярность выходных значений может быть самым различным в зависимости от того, как работает импульсный блок питания.

Двуполярный инвертор напряжения

Для питания радиоэлектронных схем, содержащих операционные усилители, часто требуются двухполярные источники питания. Решить эту проблему можно, использовав инвертор напряжения, схема которого показана на рис. 16.

Устройство содержит генератор прямоугольных импульсов, нагруженный на дроссель L1. Напряжение с дросселя выпрямляется диодом VD2 и поступает на выход устройства (конденсаторы фильтра С3 и С4 и сопротивление нагрузки). Стабилитрон VD1 обеспечивает постоянство выходного напряжения — регулирует длительность импульса положительной полярности на дросселе.

Рис. 16. Схема инвертора напряжения +15/-15 В.

Рабочая частота генерации — около 200 кГц под нагрузкой и до 500 кГц без нагрузки. Максимальный ток нагрузки — до 50 мА, КПД устройства — 80%. Недостатком конструкции является относительно высокий уровень электромагнитных помех, впрочем, характерный и для других подобных схем. В качестве L1 использован дроссель ДМ-0,2-200.

READ  Пð¾ðºð°ð·ð°ñ‚ðµð»ð¸ ð¸ñð¿ð¾ð»ñŒð·ð¾ð²ð°ð½ð¸ñ ð¿ñ€ð¾ð¸ð·ð²ð¾ð´ññ‚ð²ðµð½ð½ñ‹ñ… ð¼ð¾ñ‰ð½ð¾ññ‚ðµð¹

Назначение преобразователя

Всюду, где требуется изменение параметров электроэнергии, в той или иной эксплуатационной конфигурации задействуются импульсные трансформаторы. На первом этапе широкого распространения их задействовали преимущественно в импульсной технике – например, в триодных генераторах, газовых лазерах, магнетронах и дифференцирующей радиоаппаратуре. Далее по мере совершенствования устройства они стали применяться и в большинстве типовых представителей электрооборудования. Причем это не обязательно была специализированная техника. Опять же, в разных исполнениях импульсный преобразователь может присутствовать и в компьютерах, и в телевизорах, в частности.

Еще одна, но уже менее известная функция трансформаторов данного типа – защитная. Сама по себе импульсная регуляция может рассматриваться как защитная мера, но цели у корректировки параметров напряжения изначально стоят другие. Тем не менее специальные модификации обеспечивают защиту аппаратуры от замыканий под нагрузкой. Это особенно касается оборудования, работающего в режимах холостого хода. Также существуют импульсные устройства, предотвращающие перегревы и чрезмерные повышения напряжения.

Самые распространённые схемы

Существует несколько классических стандартных схем, которые чаще всего применяются в импульсных преобразователях постоянного напряжения. Они обеспечивают разные величины соотношений между входным и выходным напряжением. Эти схемы раскрывают саму суть преобразователей и их принцип работы.

Понижающий преобразователь напряжения и его схема

Она используется для питания потребителей, нагрузка которых выражается большими токами и малым напряжением. Это первоочередная схема способная заменить классический низкочастотный преобразователь, в свою очередь, обеспечит увеличение КПД, уменьшит габариты и вес устройства. Транзистор VT выполняет роль электронного ключа, его работа лежит между двумя режимами осечки (полного закрытия) и насыщения (полного открытия). Расчет каждой детали производится непосредственно для конкретного потребителя и источника напряжения. Основным недостатком данной схемы является вероятность пробоя и появление полного большого входного напряжения на потребителе. Это, несомненно, приведёт к неисправности питаемого устройства.

Повышающий преобразователь и схема

Она может быть использована для получения напряжения на потребителе или на нагрузке больше чем на источники энергии. Применяется для подсветки дисплеев портативных компьютеров и для других электронных устройств где необходимо из небольшого напряжения сделать большее. Здесь имеет место процесс появления ЭДС самоиндукции, которая появляется после открытия транзистора. Вся накопленная энергия в дросселе попадает в нагрузку. При этом напряжение на выводах дросселя меняет свою полярность.

Инвертирующая схема

Может использоваться для получения напряжения, которое обладает обратной полярностью. При этом по значению U вых может быть меньше или больше U вх. Энергия, которая скапливается в дросселе направляется в нагрузку через сглаживающий конденсатор.

Как видно из этих схем все они не имеют гальванической развязки, то есть непосредственной изоляции вторичного выходного напряжения от входного.

Вот одна из таких схем, содержащих трансформатор. Энергия, которая накапливается в магнитном поле первичной обмотки трансформатора, в нагрузку выводится через вторичную обмотку. Трансформатор в этом случае может быть и повышающим и понижающим. Применяется очень часто в сетевых источниках где есть необходимость снижения входного напряжения от нескольких сотен вольт до единиц или десятков.

В момент когда транзистор закрывается трансформатор своей индуктивностью может вызвать на коллекторе высоковольтный скачок или всплеск, что несомненно, очень плохо и может привести к пробою полупроводникового элемента. Для этого и устанавливается RC-цепочка из конденсатора и катушки индуктивности, которая может быть подключена параллельно ключу или первичной обмотке. Такой обратноходовой импульсный преобразователь широко используется во многих сетевых источниках электрического тока с небольшой мощностью порядка 100 Вт.

Еще одна схема с трансформатором и прямым включением диода изображена на схеме ниже.

Используется в источниках питания около 250 Вт. Все эти рассмотренные выше преобразователи называются однотактные, потому что за один период преобразования в нагрузку будет поступать только один импульс. Основное их преимущество — это простота схемы состоящей всего из одного транзистора, работающего в режиме ключа, а недостаток намагничивание сердечника которое не даёт в полном объёме использовать с максимальным КПД этот магнитный материал. Передача энергии потребителю и подготовка трансформатора к следующему циклу размагничивания осуществляется с некоторой паузой которая и снижает их выходную мощность.

Вот несколько практических реализованных в жизни схем, основой которого является импульсный преобразователь. Первая из них имеет регулировочный элемент, выполненный на микросхеме, в свою очередь, обе схемы выполнены на полевых транзисторах. Расчет их выполнен под напряжение для нагрузки от 5 до 12 Вольт.

Критерии выбора

Критерии которым должен отвечать качественный импульсный преобразователь и стабилизатор:

  • Продолжительный режим работы в экстремальных моментах когда ток в нагрузке максимален;
  • Полная автоматизация регулирования напряжения на выходе. Только тогда можно не бояться ни перегрузок, ни даже короткого замыкания;
  • Высокая надёжность устройства, обусловленная высоким показателем КПД и как следствие низким выделением тепла;
  • Минимальные габариты и вес;
  • Наличие гальванической развязки, которая исключает даже теоретически саму возможность попадания опасного напряжения входа, на выходные контакты, а значит на незащищенный потребитель.

Человек не знакомый с электроникой должен помнить при выборе нужного бытового стабилизатора напряжения что он должен соответствовать главным образом мощности тех приборов, к которым он будет подключен. А также падения и всплескам напряжения, которые могут возникнуть в сети. Лучше выбирать стабилизатор или импульсный понижающий преобразователь напряжения немного с запасом по мощности, так как количество используемых потребителей в квартирах и частных домах постоянно растёт.

Сфера применения импульсного блока питания

Импульсные преобразователи напряжения применяются в большинстве случаев вместо традиционных трансформаторных с полупроводниковыми стабилизаторами. При одинаковой мощности инверторы отличаются меньшими габаритными размерами и массой, высокой надежностью, а главное — более высоким КПД и возможностью работать в широком диапазоне входного напряжения. А при сравнимых габаритах максимальная мощность инвертора в несколько раз выше.

В такой области, как преобразование постоянного напряжения, импульсные источники практически не имеют альтернативной замены и способны работать не только по понижению напряжения, но и вырабатывать повышенное, организовывать смену полярности. Высокая частота преобразования существенно облегчает фильтрацию и стабилизацию выходных параметров.

Малогабаритные инверторы на специализированных интегральных микросхемах используются в качестве зарядных устройств всевозможных гаджетов, а их надежность такова, что срок службы зарядного блока может превосходить время работоспособности мобильного устройства в несколько раз.

Драйверы питания на 12 Вольт для включения светодиодных источников освещения также построены по импульсной схеме.
