Диоды выпрямительные технические характеристики. выпрямительный диод: принцип действия и основные параметры

Диоды низкочастотные (таблеточное исполнение)

Диоды Д133-400, Д133-500, Д133-800, Д143-630, Д143-800, Д143-1000, Д253-1600 предназначены для применения в цепях постоянного и переменного тока частотой до 500 Гц в электротехнических устройствах общего назначения. Диоды устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

Диоды низкочастотные лавинные предназначены для применения в устройствах общего назначения частотой до 500 Гц. Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Диоды ДЛ 161-200, ДЛ 171-320 имеют штыревое исполнение. Анодом диодов является медное основание, катодом — гибкий вывод. Диоды ДЛ 123-320, ДЛ133-500 имеют таблеточное исполнение. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

Схема простейшего выпрямителя переменного тока

Рассмотрим, как работает схема (выпрямительный диод играет в ней главную роль) примитивного выпрямителя.

На его вход подается сетевое переменное напряжение с положительными и отрицательными полупериодами. К выходу выпрямителя подключается нагрузка (R нагр.), а функцию элемента, выпрямляющего ток, выполняет диод (VD).

Положительные полупериоды напряжения, поступающие на анод, вызывают открывание диода. В это время через него, а следовательно через нагрузку (R нагр.), которая питается от выпрямителя, протекает прямой ток (I прям.).

Отрицательные полупериоды напряжения, поступающие на анод диода, вызывают его закрывание. По цепи протекает небольшой обратный ток диода (I обр.). Здесь диод производит отсекание отрицательной полуволны переменного тока.

В результате выходит, что через подключенную к сети нагрузку (R нагр.), через диод (VD), теперь проходит пульсирующий, а не переменный ток одного направления. Ведь он может проходить исключительно в положительные полупериоды. В этом и заключается смысл выпрямления переменного тока.

Однако такое напряжение может запитать только нагрузку малой мощности, которая питается от сети переменного тока и не предъявляет серьезных требований к питанию, к примеру, лампы накаливания.

Лампа будет пропускать напряжение лишь при прохождении положительных импульсов, вследствие этого электроприбор подвергается слабому мерцанию, имеющему частоту 50 Гц. Правда, вследствие того, что нить подвержена тепловой инертности, она не сможет до конца остывать в перерывах между импульсами, а значит, мерцание будет почти не заметно.

В случае если такое напряжение подать на усилитель или приемник мощности, то в громкоговорителе будет слышен звук низкой частоты (частотой 50 Гц), который называется фоном переменного тока. Этот эффект происходит по причине того, что пульсирующий ток во время прохождения через нагрузку наводит в ней пульсирующее напряжение, порождающее фон.

Подобный недостаток в какой-то мере устраняется, если параллельно нагрузке включить фильтрующий конденсатор (C фильтр), емкость которого достаточно велика.

Конденсатор будет заряжаться импульсами тока при положительных полупериодах, и разряжаться через нагрузку (R нагр.) при отрицательных полупериодах. При достаточной емкости конденсатора за время, которое проходит между двумя импульсами тока, он не успеет полностью разрядиться, а следовательно, на нагрузке (R нагр.) будет постоянно находиться ток.

Но даже таким, относительно сглаженным, током также не следует питать нагрузку, ведь она будет продолжать фонить, потому что величина пульсаций (U пульс.) пока еще достаточно серьезна.

Типы стандартных выпрямителей

Существуют различные силовые выпрямительные полупроводниковые диоды в зависимости от типа монтажа, материала, формы, количества диодов, уровня пропускаемого тока. Самыми распространенными считаются:

  1. Устройства средней силы, которые могут передавать ток силы от 1 до 6 Ампер. При этом технические параметры большинства приборов говорят, что такие диоды могут изменить ток с напряжение до 1,3 килоВольт;
  2. Выпрямительные диоды максимальной серии могут пропускать ток от 10 Ампер до 400, в основном они применяются как сверхбыстрые преобразователи, для контроля промышленной сферы деятельности. Эти устройства называются также высоковольтные;
  3. Низкочастотные диоды или маломощные.

Перед тем, как купить какие либо устройств данного типа, очень важно правильно подобрать основные параметры выпрямительных диодов. К ним относятся: характеристики ВАХ (максимальный обратный ток, максимальный пиковый ток), максимальное обратное напряжение, прямое напряжение, материал корпуса и средняя сила выпрямленного тока. Мы предоставляем таблицу, где Вы сможете в зависимости от своих потребностей, осуществить выбор типа диода

Указанные технические характеристики могут изменяться по требованию производителя, поэтому перед покупкой уточняйте информацию продавца

Мы предоставляем таблицу, где Вы сможете в зависимости от своих потребностей, осуществить выбор типа диода. Указанные технические характеристики могут изменяться по требованию производителя, поэтому перед покупкой уточняйте информацию продавца.

Фото — Таблица низкочастотных диодов

Импортные (зарубежные) выпрямительные диоды (типа КВРС, SMD):

Фото — Таблица импортных диодов

Данные про силовые или высокочастотные диоды:

Фото — Силовые диоды

Выпрямительные схемы включения также бывают разные. Они могут быть однофазными (например, автомобильные и лавинные диоды) или многофазными (трехфазные считаются самыми популярными). Большинство выпрямители малой мощности для отечественного оборудования однофазны, но трехфазный очень важен для промышленного оборудования. Для генератора, трансформатора, станочных приспособлений.

Но при этом, для неконтролируемого мостового трехфазного выпрямителя используются шесть диодов. Поэтому его часто называют шестидиодным выпрямительным прибором. Мосты считаются импульсными и способны нормализовать и выпрямить даже нестабильный ток.

READ  Расшифровка степеней защиты ip

Для маломощных аппаратов (зарядного устройства) двойные диоды, соединенные последовательно с анодом первого диода, также соединены с катодом второго, а изготовлены в едином корпусе. Некоторые имеющиеся в продаже двойные диоды имеют в доступе все четыре терминала, которые можно настроить по своим потребностям.

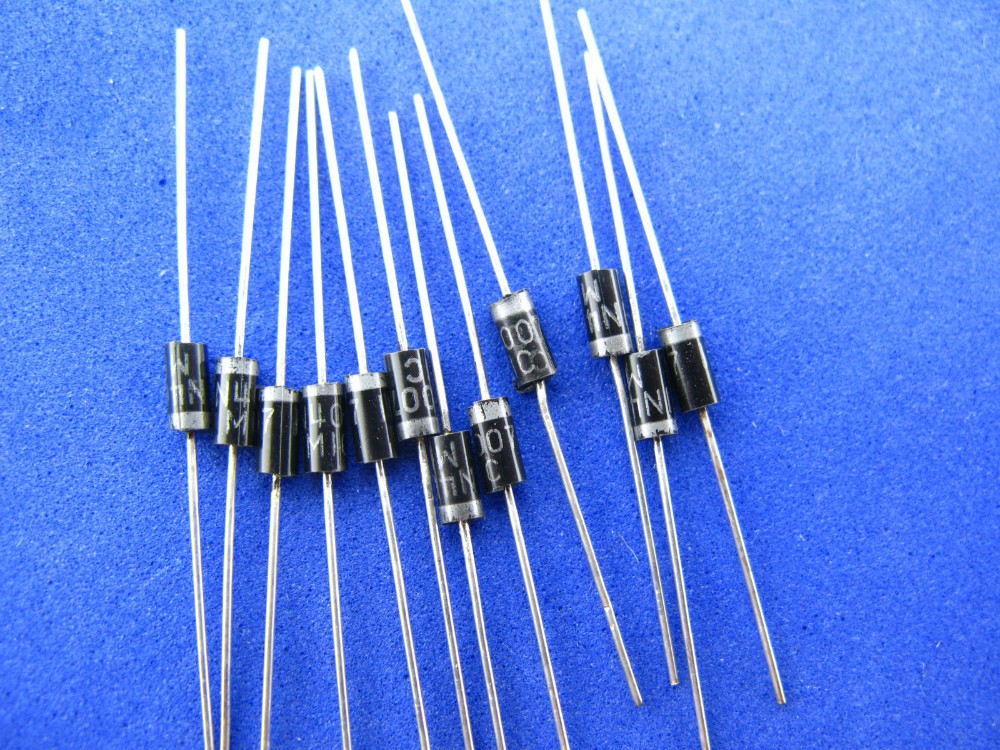

Фото — Выпрямительный диод средней мощности

Для более высокой мощности одним дискретным устройством обычно используется каждый из шести диодов моста. Его можно применять как для поверхностного оборудования, так и для контроля более сложных приспособлений. Нередко шестидиодные мосты используют ограничительные схемы.

Видео: Принцип работы диодов

Устройство

Полупроводниковый диод – это двухполюсный прибор, изготовленный из полупроводникового вещества, пропускающий ток в одном направлении и практически не пропускающий в другом.

Главный элемент диода – кристаллическая составляющая с p-n переходом, к которой припаивают (приваривают) металлический анод и катод. Прохождение прямого тока осуществляется при подаче на анод положительного, относительно катода, потенциала.

Обратите внимание! В направлении прямого тока происходит движение дырок. Движение электронов осуществляется в противоположном направлении

Устройство диодов может быть точечным, плоскостным, поликристаллическим.

Устройство точечного и плоскостного п/п прибора

Дополнительная информация. Принципиальных отличий между точечными и плоскостными двухполюсными приборами не существует.

Устройство точечного диода показано на рисунке (а).

При приваривании тонкой иглы, с нанесённой на неё примесью, к пластине из полупроводника, с обусловленным видом электропроводности, происходит образование полусферического мини p-n перехода, с другим типом проводимости. Это действие получило название – формовка диода.

Изготовление плоскостного двухполюсника осуществляется методом сплавления диффузии. На рисунке (б) представлены сплавной германиевый диод, принцип его устройства. В пластине германия n-типа, при вплавлении туда капли индия при 500 градусах, образуется слой германия р-типа. Выводные контакты, припаиваемые к основной пластине германия и индия, изготавливают из никеля.

При производстве полупроводниковых пластин применяются германий, кремний, арсенид галлия и карбид. В качестве основы точечного и плоскостного двухполюсников используют полупроводниковые монокристаллические пластины с правильным по всему объему строением.

В поликристаллических двухполюсниках p-n переход образуется полупроводниковыми слоями, в состав которых входит большое количество беспорядочно ориентированных малых кристаллов, не представляющих единой монокристаллической формы. Это селеновые, титановые и медно-закисные двухполюсники.

Применение диодов

Не следует думать, что диоды применяются лишь как выпрямительные и детекторные приборы. Кроме этого можно выделить еще множество их профессий. ВАХ диодов позволяет использовать их там, где требуется нелинейная обработка аналоговых сигналов. Это преобразователи частоты, логарифмические усилители, детекторы и другие устройства. Диоды в таких устройствах используются либо непосредственно как преобразователь, либо формируют характеристики устройства, будучи включенными в цепь обратной связи. Широкое применение диоды находят в стабилизированных источниках питания, как источники опорного напряжения (стабилитроны), либо как коммутирующие элементы накопительной катушки индуктивности (импульсные стабилизаторы напряжения).

Выпрямительные диоды.

С помощью диодов очень просто создать ограничители сигнала: два диода включенные встречно – параллельно служат прекрасной защитой входа усилителя, например, микрофонного, от подачи повышенного уровня сигнала. Кроме перечисленных устройств диоды очень часто используются в коммутаторах сигналов, а также в логических устройствах. Достаточно вспомнить логические операции И, ИЛИ и их сочетания. Одной из разновидностей диодов являются светодиоды. Когда-то они применялись лишь как индикаторы в различных устройствах. Теперь они везде и повсюду от простейших фонариков до телевизоров с LED – подсветкой, не заметить их просто невозможно.

Параметры диодов

Параметров у диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен. Основные параметры выпрямительных диодов приведены в таблице ниже.

Таблица основных параметров выпрямительных диодов.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются. Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

  • U пр.– допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.
  • U обр.– допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине.

Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

  • I пр.– прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.
  • I обр.– обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.
  • U стаб.– напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.
READ  Типы конденсаторов: классификация по характеристикам и функциональному назначению

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

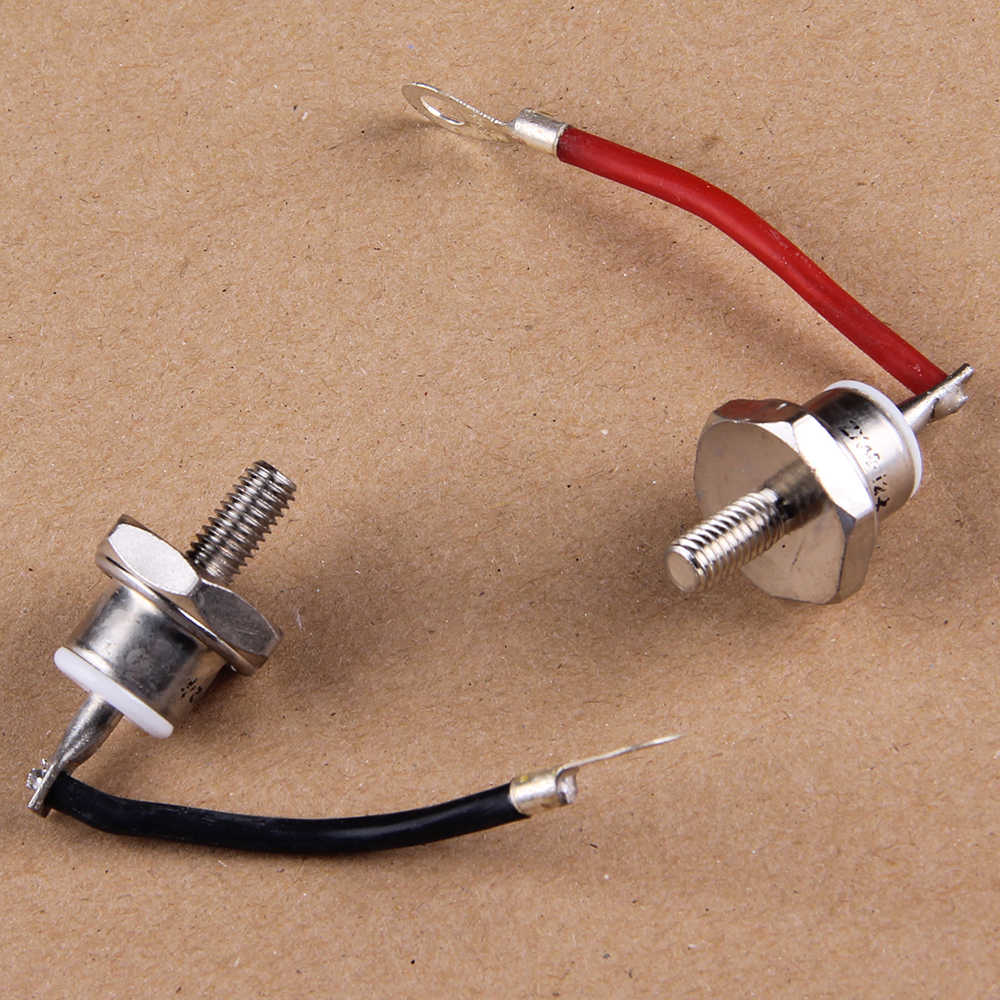

Диоды высокого тока.

Диодный мост

Диодный мост — это компактная схема, которая составлена из четырех диодов, и служит цели преобразования переменного тока в постоянный. Мостовая схема дает возможность пропускать ток в каждом полупериоде, что выгодно отличает ее от однополупериодной. Диодные мосты производятся в форме сборок небольшого размера, которые заключены в корпус из пластмассы.

На выходе корпуса такой сборки имеются четыре вывода с обозначениями «+», «
» или «~
», указывающими на назначение контактов. Однако диодные мосты встречаются и не в сборке, нередко они собираются прямо на печатной плате путем включения четырех диодов. Выпрямитель, который выполняется на диодном мосте, называется двухполупериодным.

Систематизация диодов

Классификация проводится по назначению, физическим и электрическим, характеристикам, материалу изготовления, конструктивным и технологическим параметрам и прочее.

По мощностным показателям они бывают:

  • Маломощными – до 300 mA;
  • Среднемощными – диапазон 300 mA-10 А;
  • Большой мощности – свыше 10 А.

Варикапы могут быть произведены из кремния или германия. Самыми часто встречаемыми являются кремневые элементы, поскольку обладают более высокими техническими параметрами. При тех же показателях напряжения они располагают гораздо меньшими обратными токами, поэтому величина потенциального обратного напряжения может регистрировать 1500В, в то время как у германиевых моделей только от 100В до 400В.

Также они отличаются и эксплуатационными характеристиками при различных температурных показателях: кремниевые выдерживают нагрузку в диапазоне от -60 до + 150 Со, а германиевые от -60 до +85 Со (при максимальной температуре формируются электронно-дырочные пары, которые способствуют росту обратного тока, делая действие диода малоэффективным).

ХаÑакÑеÑиÑÑики

ÐаждÑй Ñип полÑпÑоводников Ð¸Ð¼ÐµÐµÑ Ñвои ÑабоÑие и пÑеделÑнÑе паÑамеÑÑÑ, коÑоÑÑе подбиÑаÑÑ Ð´Ð»Ñ Ñого, ÑÑÐ¾Ð±Ñ Ð¾Ð±ÐµÑпеÑиÑÑ ÑабоÑÑ Ð² какой-либо ÑÑеме.

ÐаÑамеÑÑÑ Ð²ÑпÑÑмиÑелÑнÑÑ Ð´Ð¸Ð¾Ð´Ð¾Ð²:

  • I пÑÑм max â пÑÑмой Ñок, коÑоÑÑй макÑималÑно допÑÑÑим, Ð.
  • U обÑÐ°Ñ max â обÑаÑное напÑÑжение, коÑоÑое макÑималÑно допÑÑÑимо, Ð.
  • I обÑÐ°Ñ â обÑаÑнÑй Ñок поÑÑоÑннÑй, мкÐ.
  • U пÑÑм â пÑÑмое напÑÑжение поÑÑоÑнное, Ð.
  • РабоÑÐ°Ñ ÑаÑÑоÑа, кÐÑ.
  • ТемпеÑаÑÑÑа ÑабоÑÑ, С.
  • Р max â ÑаÑÑÐµÐ¸Ð²Ð°ÐµÐ¼Ð°Ñ Ð½Ð° диоде моÑноÑÑÑ, коÑоÑÐ°Ñ Ð¼Ð°ÐºÑималÑно допÑÑÑима.

ХаÑакÑеÑиÑÑики вÑпÑÑмиÑелÑнÑÑ Ð´Ð¸Ð¾Ð´Ð¾Ð² далеко не иÑÑеÑпÑваÑÑÑÑ Ð´Ð°Ð½Ð½Ñм ÑпиÑком. Ðднако Ð´Ð»Ñ Ð²ÑбоÑа деÑали обÑÑно Ð¸Ñ Ð±ÑÐ²Ð°ÐµÑ Ð´Ð¾ÑÑаÑоÑно.

Применение в сварке

В любом трансформаторном или инверторе присутствуют силовые диоды. Они предназначены для выпрямления переменного тока. Для повышения коэффициента полезного действия диоды подключают по мостовой схеме, в этом случае оба полупериода приходятся на нагрузку.

В трансформаторном сварочном аппарате выпрямительные диоды устанавливают на выходе вторичной обмотки. Сварочное оборудование имеет понижающий трансформатор, соответственно, напряжение холостого хода значительно ниже входного, поэтому здесь требуются приборы большой мощности и низкой частоты. Для этого подойдут выпрямительные диоды В200 (максимальный ток 200А).

Для сварочного инвертора требуется два выпрямителя. Один располагается на входе источника питания. Он преобразует переменный ток 220 вольт 50 Гц в постоянный, который преобразуется в дальнейшем в переменный ток высокой частоты (40-80 кГц).

При мощности аппарата 5 кВт выпрямительные диоды должны иметь обратное напряжение 600-1000 В и средний прямой ток 25-35 А при частоте 50 Гц.

Второй выпрямитель располагается после высокочастотного трансформатора. Здесь требования другие. Максимальный прямой ток должен быть не менее 200 А на частоте 80 кГц, а обратное напряжение превышать напряжение холостого хода (60-70 В).

В любом случае используются диоды из категории мощных, с площадкой для монтажа радиатора, поскольку без отведения тепла устройство быстро сгорит.

15.2 Сглаживающие фильтры

Сглаживающим фильтром называют устройство, предназначенное для уменьшения пульсаций выпрямленного напряжения.

Коэффициент пульсации напряжения питания для усилительных каскадов автоматических систем регулирования не должен превышать 10-210-3; а для входных каскадов электронных измерительных приборов – 10-410-5.

Сглаживающие фильтры (СФ) включают между вентильной группой и стабилизатором постоянного напряжения с нагрузочным устройством Rн.

Основными элементами СФ являются конденсаторы, индуктивные катушки и транзисторы, сопротивления которых различны для постоянного и переменного токов. Для постоянного тока сопротивление конденсатора стремится к бесконечности, а сопротивление индуктивной катушки очень мало. Сопротивление транзистора постоянному току (статическое сопротивление) на 2 -3 порядка меньше сопротивления переменному току (динамическое сопротивление). Эффективность СФ характеризуется коэффициентом сглаживания, который равен отношению коэффициентов пульсаций на входе и выходе:

Ёмкостные фильтры включают параллельно нагрузочному резистору Rн. В момент времени, когда U2>UC, конденсатор разряжается, заполняя паузу.

Рисунок 15.7 — Схема ёмкостного фильтра с мостовым выпрямителем (в) идинамическая диаграмма напряжения и тока (г) Индуктивный фильтр (ИФ) включают последовательно с нагрузочным резистором Rн, а коэффициент пульсации, равный , уменьшается благодаря увеличению длительности импульса. ИФ обычно применяют в трёхфазных выпрямителях средней и большой мощности, то есть в выпрямителях, работающих на нагрузочное устройство с большими токами.

READ  Как правильно подключить электроплиту самостоятельно

Г – образные фильтры являются простейшими многозвенными фильтрами. Они могут быть LC – типа и RC – типа:

Рисунок 15.8 — Схемы Г – образных LC – фильтра (а) и RC – фильтра (б)

Эти фильтры обеспечивают значительно большее уменьшение коэффициента пульсаций, что объясняется совместными действиями индуктивной катушки и конденсатора.

Коэффициент сглаживания LФ и СФ задаются при расчетах. При

П – образные фильтры являются многозвенными фильтрами, содержащими ёмкостные фильтры и Г – образные фильтры.

Рисунок 15.9 — Схемы П – образных LC – фильтра (а) и RC – фильтр (б)

Их коэффициент пульсаций равен приближённо произведению коэффициентов сглаживания составных фильтров (ёмкостного и Г – образного).

Электронные фильтры. В электронных фильтрах вместо дросселей включают транзисторы. Эти фильтры снижают пульсации в 3 -5 раз, так как сопротивление промежутка коллектор – эмиттер постоянному току на два – три порядка меньше сопротивления этого же промежутка переменному току.

Рисунок 15.10 — Схема последовательного транзисторного фильтра с включением нагрузки в коллекторную цепь.

Рисунок 15.11-Схема последовательного транзисторного фильтра с включением нагрузки в эмиттерную цепь.

Здесь фильтр построен на эмиттерном повторителе, что позволяет получить низкое выходное сопротивление выпрямителя на нагрузке, т.е. этот фильтр малочувствителен к изменению тока нагрузки.

Рисунок 15.12 — Схемы параллельного транзисторного фильтра на одном транзисторе (а), на составном транзисторе (б) и на операционном усилителе (в)

Применение ИМС (операционных усилителей) еще больше закрывают составной транзистор, то есть еще больше уменьшают выходную проводимость (в составном транзисторе несколько транзисторов включают в коллекторную цепь друг друга последовательно).

Внешняя характеристика выпрямителя – это зависимость напряжения на нагрузочном устройстве от тока в нём

1 – Uн.х. – это U при IН=0; 2 – ёмкостной фильтр; 3 – Г – образный RC – фильтр

Рисунок 15.13 — Внешние характеристики выпрямителя

Тиристоры

Данные детали находят широкое применение в приборах для выпрямления и преобразования электротока, сварочных аппаратах, устройствах запуска и контроля скорости работающего на электричестве транспорта, различных радиоэлектронных и коммутационных установках. Применяются они и в конструкциях, предназначенных для компенсации реактивной мощностной нагрузки.

Важно! Низкочастотные тиристоры рассчитаны на эксплуатацию при частоте не более 100 герц. Устройства, отличающиеся повышенным быстродействием, заточены под использование в установках, требующих быстрого нарастания открытого электротока и закрытого напряжения

Тиристорная деталь

4 » Интервал рабочих температур диода.

Интервал рабочих температур диода, что будет работать в схеме диодного моста – это температурная характеристика диода. Она говорит о том, что в определённом диапазоне температур диод будет нормально работать, и его другие параметры останутся в рамках допустимого (поскольку температура полупроводника влияет на электрические характеристики, например изменением внутреннего сопротивления диода). У диода 1N4007 интервал рабочих температур лежит в пределах -65…+175°С. При очень низких температура вряд ли в быту Вы будете использовать диодный мост, а вот высокая температура легко может образоваться при прохождении большой величины тока. Причем, как известно, большинство диодов, и мостов сделаны из кремния. Кремний имеет свою критическую температуру, после которой он начинает необратимо разрушаться. Эта температура около 150-180°С. Работа диода на предельных температурах, это также не совсем хорошо. Нормальной температурой для работы полупроводников можно считать от 0 до 60 °С.

Силовые диоды – применение

Устройства применяются практически во всех современных бытовых и промышленных электроприборах, для детекторов, схемотехники, стабилизаторов, коммутаторах, ограничителях и прочее. Они употребляются в устройствах нелинейного обрабатывания аналоговых импульсов и обеспечивают течение главного сигнала. Силовые диоды применяются для реорганизации переменного тока в постоянный.

Некоторые виды могут использоваться для стабилизации выходного напряжения генераторов питания или для ограничения диапазона колебаний импульсов. Диодные мосты позволяет осуществлять замыкание и размыкание цепи для трансляции сигнала в коммутационных приборах, питающихся электричеством. Благодаря своим техническим характеристикам они используются во всех изделия: от самых простых, до самых сложных.

Характеристики

Каждый тип полупроводников имеет свои рабочие и предельные параметры, которые подбирают для того, чтобы обеспечить работу в какой-либо схеме.

Параметры выпрямительных диодов:

  • I прям max
    — прямой ток, который максимально допустим, А.
  • U обрат max
    — обратное напряжение, которое максимально допустимо, В.
  • I обрат
    — обратный ток постоянный, мкА.
  • U прям
    — прямое напряжение постоянное, В.
  • Рабочая частота
    , кГц.
  • Температура работы
    , С.
  • Р max
    — рассеиваемая на диоде мощность, которая максимально допустима.

Характеристики выпрямительных диодов далеко не исчерпываются данным списком. Однако для выбора детали обычно их бывает достаточно.

Технология изготовления

Выпрямительный диод по конструкции представляет пластину полупроводникового кристалла, в теле которой имеются две области, имеющие разную проводимость. Это послужило причиной того, что их называют плоскостными.

Полупроводниковые выпрямительные диоды делаются так: на области кристалла полупроводника, имеющей проводимость n-типа, происходит расплавление алюминия, индия или бора, а на область кристалла с проводимостью p-типа расплавляется фосфор.

При воздействии высоких температур эти два вещества накрепко сплавляются с полупроводниковой основой. Кроме того, атомы этих материалов диффундируют внутрь кристалла с образованием в нем области с преимущественно электронной или дырочной проводимостью. В итоге образуется полупроводниковый прибор, имеющий две области с различного типа электропроводностью, а между ними образован p-n-переход. Таков принцип работы подавляющего большинства плоскостных диодов из кремния и германия.
