Характеристики аварийных светильников

Светильник аварийного освещения все чаще изготавливается на основе светодиодов, что позволяет экономить электроэнергию на случай внештатной ситуации. Среди прочих достоинств необходимо отметить:

эксплуатационные сроки от 30 тыс

часов;
низкий уровень потребления такими лампами электроэнергии, возможность работы на аккумуляторе;
отсутствие слепящего эффекта, подобные светильники дают мягкий, но довольно яркий свет, что важно для эвакуационных выходов;
ЛЕД лампы экологически безопасны, они не оказывают негативного влияния на зрение;
световые системы на диодах защищены от перегрева, они могут эксплуатироваться в самых сложных условиях;
большой модельный ряд, возможность изготовления стандартных прожекторов и ламп, линеек, подсветки для ступеней и выходов.. Светодиодный аварийный светильник с аккумулятором

Светодиодный аварийный светильник с аккумулятором

Согласно принятым нормам, светодиодный аварийный светильник может использоваться в следующих ситуациях:

Около аварийных, эвакуационных выходов, основных входных групп, на лестничных площадках

Размещение таких светильников должно не только четко указывать на выход, но и обеспечивать необходимое точечное освещение участка.
Около знаков безопасности, эвакуационных схем, информационных табличек, подсвечивая важную информацию и акцентируя внимание на необходимых элементах безопасности.
В местах изменения направления для эвакуации, вдоль стен, определяя направление движения, в точках пересечения коридоров.
В точках, где находятся противопожарные щиты.. Схема размещения светильников аварийного освещения

Схема размещения светильников аварийного освещения

При выборе аварийных светодиодных светильников надо учитывать, что ЛЕД светильники должны соответствовать следующим характеристикам: автономность, экономный расход электроэнергии, прочность и надежность, отсутствие слепящего света.

Светодиодные светильники для аварийных систем должны «уметь» работать автономно. Для этого используются аккумуляторные батареи, которые включают лампы в автоматическом режиме при отключении основных систем питания

Это очень важно, так как обычные прожекторы и лампы накаливания электричество расходуют быстро, то есть время их автономной работы крайне малое

LED лампы очень легко монтируются, нет необходимости в дополнительных системах крепежа. Корпуса ламп прочные и надежные, защищены от пыли и влаги, многие модели можно располагать на улице, например, указатели выхода.

Большой срок службы и простое обслуживание делают аварийные указатели лучшим вариантом для различных учреждений. Они не требуют частого обслуживания и регулярной замены ламп, средний срок эксплуатации составляет от 30 тыс. часов до 50 тыс. часов, техническое обслуживание часто заключается в проверке заряда аккумулятора.

Термин «Умный дом»

«Умный дом» — это наступившее будущее. Комплексная система, способная самостоятельно контролировать все инженерные устройства в здании. Модульная структура позволит оперативно вносить изменения и расширять базу функционала. Управление светом — это один из модулей системы «Умный дом». Помимо него к ним относятся устройства слежения, безопасности, климат-контроля.

Каким бы совершенным ни было управление освещением (набор датчиков, детекторов и контроллеров), только при наличии централизованного контроля оно становится частью «умного дома». В систему входит специфическая электрическая проводка и устройства для автоматизированной работы. Каждый модуль тесно связан с остальными.

ÐÑоизводÑÑвенное оÑвеÑение: главнÑе ÑÑÐµÐ±Ð¾Ð²Ð°Ð½Ð¸Ñ ÐºÂ Ð¾ÑганизаÑии

СиÑÑÐµÐ¼Ñ Ð¿ÑоизводÑÑвенного оÑвеÑÐµÐ½Ð¸Ñ ÑабоÑÐ¸Ñ Ð¿Ð¾Ð¼ÐµÑÐµÐ½Ð¸Ð¹Â Ð´Ð¾Ð»Ð¶Ð½Ñ Ð¿ÑоекÑиÑоваÑÑÑÑ Ð¸ монÑиÑоваÑÑÑÑ Ð²Â ÑооÑвеÑÑÑвии Ñ Ð¾Ð¿ÑеделеннÑми ноÑмаÑивами. ÐиÑÑ Ð² ÑÑом ÑлÑÑае ÑÑÐ»Ð¾Ð²Ð¸Ñ ÑÑÑда на пÑедпÑиÑÑии бÑдÑÑ ÐºÐ¾Ð¼ÑоÑÑнÑми и безопаÑнÑми, а ÑÑÐµÐ±Ð¾Ð²Ð°Ð½Ð¸Ñ Ð·Ð°ÐºÐ¾Ð½Ð¾Ð´Ð°ÑелÑÑÑва ÑдаÑÑÑÑ Ð²ÑполниÑÑ Ð¿Ð¾Ð»Ð½Ð¾ÑÑÑÑ.
ÐÑновнÑе ÑекомендаÑии ÑодеÑÐ¶Ð°Ñ Ð½Ð¾ÑÐ¼Ñ Ð¸ пÑавила 23-05-95 «ÐÑÑеÑÑвенное и иÑкÑÑÑÑвенное оÑвеÑение». Ð ÑооÑвеÑÑÑвии Ñ Ð¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ð¸Ñми ÑÑого докÑменÑа, ÑÑÑанавливаÑÑÑÑ Ð²Ð¾ÑÐµÐ¼Ñ Ñак назÑваемÑÑ Ð·ÑиÑелÑнÑÑ ÑазÑÑдов, пÑи ÑÑом кÑиÑеÑием ÑвлÑеÑÑÑ ÑÐ°Ð·Ð¼ÐµÑ Ð½Ð°Ð¸Ð¼ÐµÐ½ÑÑего ÑазлиÑимого обÑекÑа. УÑÐ¾Ð²ÐµÐ½Ñ Ð¾ÑвеÑенноÑÑи помеÑÐµÐ½Ð¸Ñ Ð´Ð¾Ð»Ð¶ÐµÐ½ ÑооÑвеÑÑÑвоваÑÑ ÑÐ¾Ð¼Ñ ÑазÑÑдÑ, к коÑоÑÐ¾Ð¼Ñ Ð¾ÑноÑÑÑÑÑ Ð²ÑполнÑемÑе в нем ÑабоÑÑ.
УпомÑнÑÑÑе вÑÑе СÐиÐÑ ÑодеÑÐ¶Ð°Ñ ÑледÑÑÑие ÑÑебованиÑ:

  •  ÐеобÑодимо обеÑпеÑиваÑÑ ÑавномеÑное ÑаÑпÑеделение ÑÑкоÑÑи в пÑоизводÑÑвенном помеÑении. ЭÑомÑ, в ÑаÑÑноÑÑи, ÑпоÑобÑÑвÑÑÑ ÑвеÑлÑе Ñона ÑÑен и поÑолка.
  • Ðа ÑабоÑÐ¸Ñ Ð¼ÐµÑÑÐ°Ñ Ð½Ðµ должно бÑÑÑ ÑÐµÐ·ÐºÐ¸Ñ Ñеней. СовеÑÑенно недопÑÑÑÐ¸Ð¼Ñ Ð´Ð¸Ð½Ð°Ð¼Ð¸ÑеÑкие (движÑÑиеÑÑ) Ñени, коÑоÑÑе, как извеÑÑно, ÑпоÑобÑÑвÑÑÑ ÑвелиÑÐµÐ½Ð¸Ñ ÑÑавмаÑизма.
  • Рполе зÑÐµÐ½Ð¸Ñ Ð¿ÐµÑÑонала не должно бÑÑÑ Ð¿ÑÑмой и оÑÑаженной блеÑкоÑÑи: неÑоблÑдение ÑÑого пÑавила ÑÑеваÑо оÑлеплением.
  • ÐеобÑодима ÑÑабилÑÐ½Ð°Ñ Ð¾ÑвеÑенноÑÑÑ Ð¿ÑоизводÑÑвенного помеÑениÑ.
  • ÐÑименÑемÑе оÑвеÑиÑелÑнÑе пÑибоÑÑ Ð´Ð¾Ð»Ð¶Ð½Ñ Ð¸Ð¼ÐµÑÑ Ñакие ÑпекÑÑалÑнÑе ÑаÑакÑеÑиÑÑики, коÑоÑÑе обеÑпеÑиваÑÑ Ð¿ÑавилÑнÑÑ ÑвеÑопеÑедаÑÑ.
  • УпомÑнÑÑÑе пÑибоÑÑ, а Ñакже дÑÑгие ÑлеменÑÑ Ð¾ÑвеÑиÑелÑнÑÑ ÑÑÑановок (ÑиÑки, пÑовода, ÑÑанÑÑоÑмаÑоÑÑ Ð¸ Ñ. д.) Ð´Ð¾Ð»Ð¶Ð½Ñ Ð±ÑÑÑ Ð±ÐµÐ·Ð¾Ð¿Ð°ÑнÑми Ð´Ð»Ñ Ð¾ÐºÑÑжаÑÑиÑ.

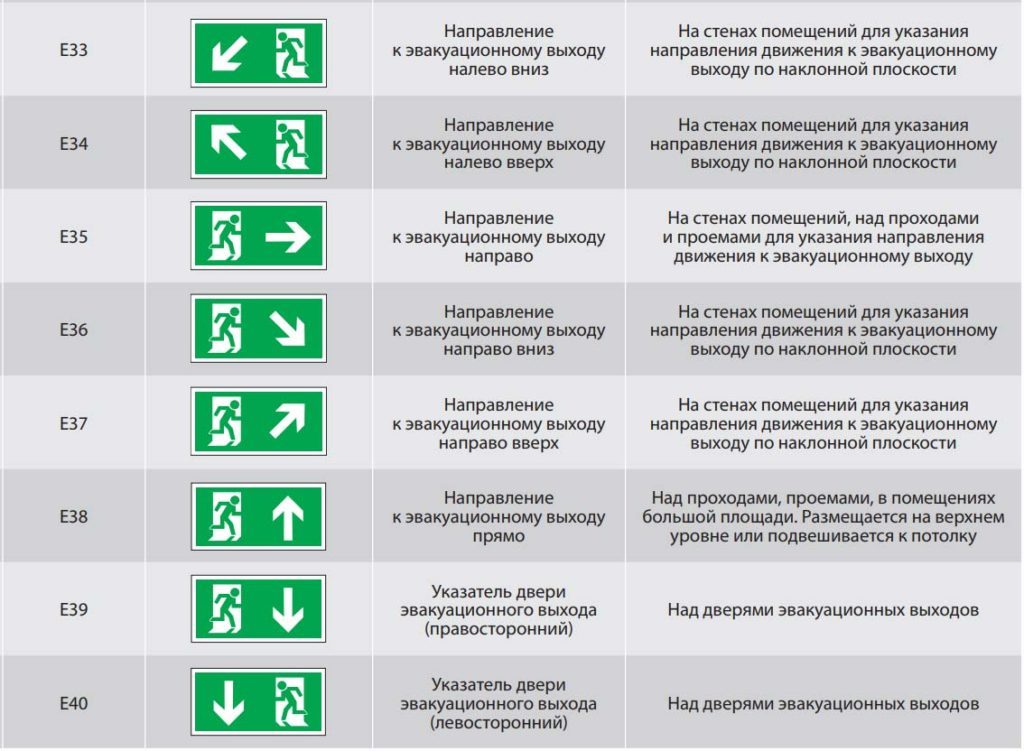

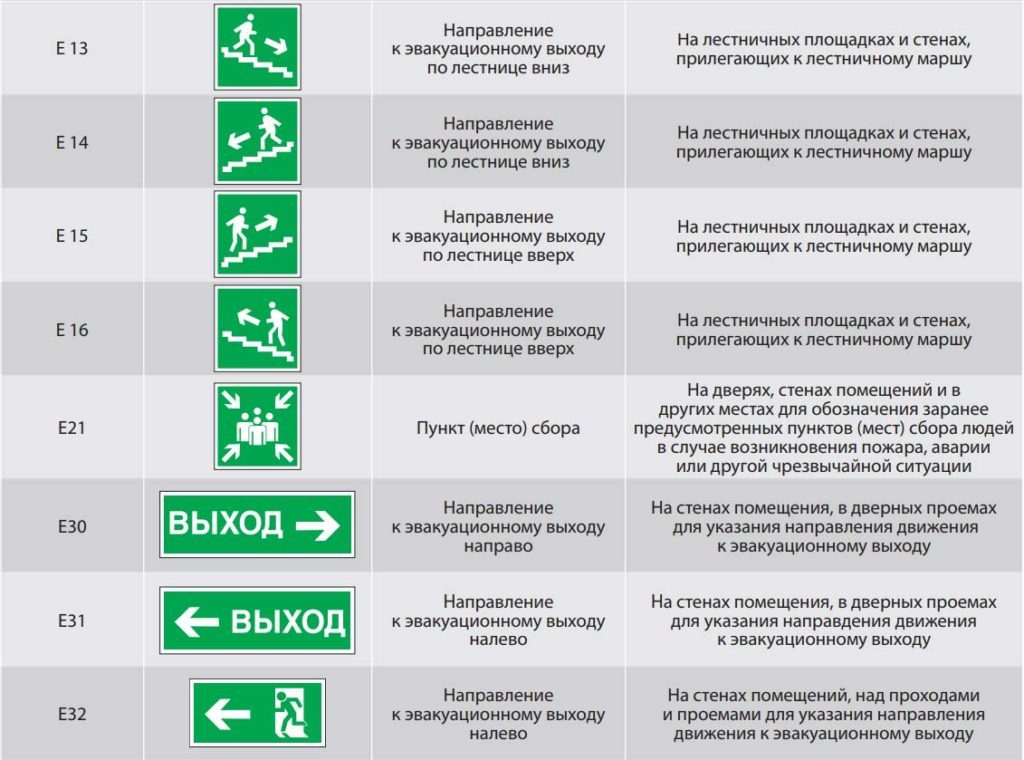

Цвет, размеры, количество и виды указателей

Эвакуационные пиктограммы, чьей задачей является указание направления, должны находиться на фоне зеленого цвета. Минимальный показатель яркости соответствует значению 2 кд/м². Это требование распространяется на помещения, оборудованные системами дымоудаления (вытяжками).

При их отсутствии значение яркости повышается до 10 канделов на м². В ряде случаев производители нарушают требования делая фон темным, а фигуру в центре пиктограммы недостаточно контрастной.

Также необходимо помнить, что высота установки указателя напрямую связана с дистанцией его идентификации.  Высчитывается это значение по формуле:

Соответственно, расстояние различения находится из произведения высоты знака (в метрах) на коэффициент 200 или 100.

Количество устанавливаемых знаков зависит и от длины коридора. Среднее расстояние между пиктограммами составляет не больше 25 метров, при этом они должны дополнительно монтироваться в переходах и на поворотах.

Места установки различных светодиодных устройств

Эвакуационные LED-светильники устанавливаются:

  • у дверей основных и запасных выходов;
  • на площади лестничных клеток;
  • у знаков безопасности;
  • на местах изменения направления движения при эвакуации;
  • на местах пересечения коридорных рекреаций;
  • у средств противопожарной защиты;
  • в прочих местах, где необходимо освещение эвакуационных путей.

При возможности выбора направления движения устанавливается знак, указывающий направление движения.

Резервные LED-светильники устанавливаются:

  • там, где не допускается остановка технологических процессов;
  • в операционных;
  • в пунктах управления транспортом, энергетическими системами;
  • в спасательных службах.

Ниже представлен вариант резервного светодиодного источника света.

READ  Спутниковое тв мтс

LED-светильники для освещения опасных помещений на производстве применяются:

  • там, где есть высокая вероятность травматизации или гибели человека при отключениях основного освещения;
  • на территории складских помещений, где используются погрузочные устройства и работают люди.

Накладной светодиодный светильник может выглядеть таким образом:

Разновидности

Существуют два вида резервного света, которые должны обязательно монтироваться на всех предприятиях.

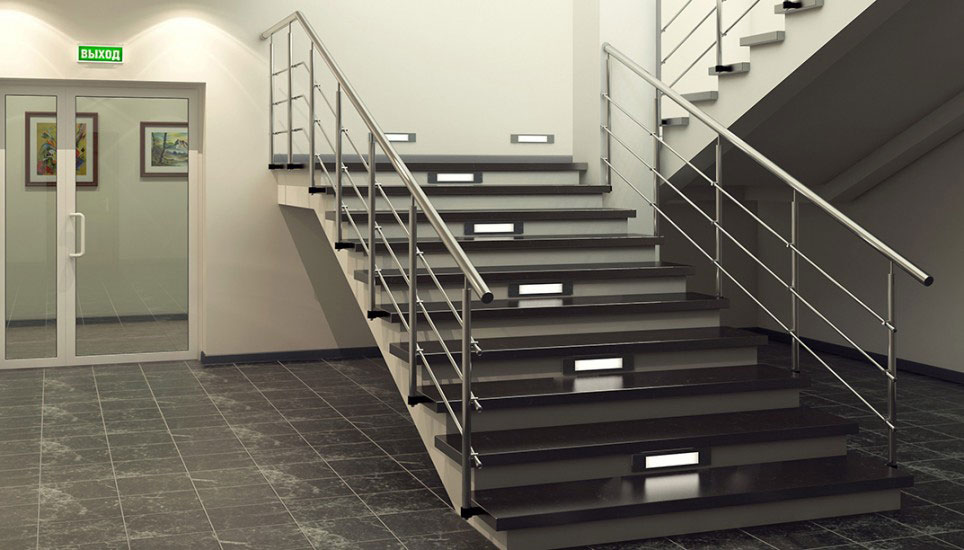

Освещение лестницы

Эвакуационное освещение

Эвакуационная подсветка создает видимость на эвакуационных путях следования работников в чрезвычайных ситуациях (пожар, стихийное бедствие и т.д.), когда авария привела к отключению центрального освещения. Этот вид в обязательном порядке устанавливается в коридорах и небольших помещениях, а также в местах, где нет естественного света или его недостаточно. Световое аварийное освещение монтируется на лестницах, в зданиях и сооружениях, высота которых составляет 6 этажей и более. Также на лестничных пролетах устанавливаются приборы, если один аварийный выход будут покидать 50 сотрудников и более. В случаях нахождения в производственных участках более 100 работников, подсветка должна быть установлена на всех местах и путях эвакуационного выхода.

Освещение безопасности

Этот тип освещения должен включаться в различных помещениях, где отключение света может привести к нежелательным последствиям, например к пожару. Это освещение должно позволять работникам продолжать выполнять свои обязанности без отрыва. Приборы должны быть установлены в любых дошкольных и образовательных учреждениях, вне зависимости от количества детей. Кроме того, эти приборы должны монтироваться на различных важных объектах, где отключение света может привести к негативным последствиям. Установка световых приборов осуществляется на таких объектах, как: насосные станции, диспетчерские и другие.

Cветильник аварийного освещения

Организация аварийного освещения

При организации аварийного освещения учитывается путь следования персонала к эвакуационным выходам. При этом подаче света придают большее значение на таких участках:

  • лестничные клетки;
  • места размещения средств пожаротушения;
  • зоны изменения путей (поворот, перекресток, изгиб);
  • места, отличающиеся неравной высотой плоскостей (резкие перепады в виде ступенек, где их не ожидают);
  • места нахождения медицинских пунктов;
  • узкие проходы;
  • крыльца зданий (вход-выход).

Для проверки каждого светильника возле места его установки должны быть размещены кнопка или разъем, предназначенные для тестирования его работы не реже, чем один раз в две недели с записью в журнале обследования светильников. Это входит в обязанности главного энергетика предприятия. Бывает, что проверке подвергают группу светильников там, где проверить их по одному нереально. Кнопки проверки должны быть обязательно самоотжимными

При проверке следует обращать внимание на то, имеется ли оголенный незаизолированный провод, во избежание замыкания

Указатель-стрелка

На путях эвакуации людей устанавливаются указатели-стрелки. При потребности по норме в 1 знак на 25-40 м их количество может сильно колебаться из-за поворотов, изгибов, коридоров. Решение о количестве принимают по методу видимости одного указателя за другим.

Эти знаки не имеют такого уровня освещенности, как светильники, но они играют роль дорожных указателей (как и куда двигаться людям), и при этом подсвечивающего эффекта вполне достаточно. Иногда знаки подсвечиваются не самостоятельно, а расположены так, чтобы их освещали аварийные лампы. Главное при этом — наглядность и видимость ведущих стрелок.

Некоторые особенности организации аварийного освещения

Особое внимание следует уделять своевременной замене вышедших из строя аккумуляторов. Не имеет значения, применялся ли он для выработки электроэнергии, но 1 раз в четыре года он подлежит замене

Таков срок его службы.

Некоторые светильники, которые играют роль пожарных оповещателей, необходимо покупать с соответствующим сертификатом. Наличие его у этого вида устройств обязательно.

Широкое применение получили пульты дистанционного управления. В целях пожарной безопасности некоторые производственные объекты на ночь намеренно обесточивают (например, разного вида склады). Поэтому его применение для включения аварийной подсветки как нельзя кстати, когда склад уже обесточен или это произойдет при некоторой задержке, когда оборудование склада будет выключено и взамен него включено аварийное освещение.

Освещение безопасности – требования к кабельным линиям

Для аварийного освещения безопасности используют огнестойкие кабели, сохраняющие работоспособность в условиях пожара. Их выбирают в соответствие с требованиями ГОСТ 31565-2012. В зависимости от назначения  здания и объема горючей нагрузки кабелей для систем безопасности выбирают кабели исполнений нг-FRLS, нг-FRHF, нг-FRLSLTx  или нг-FRHFLTx.

Проектируя освещение безопасности следует учитывать, что в соответствие с требованиями п. 556.6.7, если групповая линия проложена по одному пожарному отсеку, то в этом случае могут быть использованы не огнестойкие кабели, а если по двум пожарным отсекам, то огнестойкие. Но, допущение использования не огнестойких кабелей противоречит Закону 123-ФЗ. Распространение действия п. 556.6.7 на групповые линии аварийного освещения в пределах одного пожарного отсека с использованием огнестойких кабелей чрезмерно «ужесточает» требования к электропроводке.

Заключение

После прочтения этой статьи вы узнали, что такое аварийное освещение, каким оно бывает: вспомогательным и запасным; спасательным, успокаивающим и дополнительным освещением на случай непредвиденных ситуаций, когда затухание основного света приводит к отрицательным последствиям: отравлению и другим ухудшениям здоровья человека, взрывам, пожарам, обесточиванию всего города или какой-либо определенной местности, отключению телевидения, радиопередач; эвакуационным и освещением безопасности. Надеемся, аварий и нарушений в производстве станет меньше и освещение безопасности никому не пригодится.

Где должно применяться аварийное освещение

Может применяться в следующих местах:

  1. У всех дверей здания для выхода наружу.
  2. На лестничной площадке.
  3. Над эвакуационным выходом.
  4. При любом изменении направления перемещения.
  5. При любом коридорном пересечении.
  6. В местах установки противопожарного оборудования.
  7. В тоннелях.
  8. В местах общественного скопления людей более 100 лиц.

 Аварийное освещение, должно быть установлено на путях эвакуации: в учреждениях общеобразовательной направленности, зданиях министерства охраны здоровья, транспортных объектах, промышленности, спортивно-развлекательных и торговых центрах, местах культурного времяпровождения.

Освещение в зонах повышенной производственной опасности требуется в местах повышенного риска нанесения вреда здоровью и жизни человека (например, склады с погрузчиками). Для каждого помещения потребуется наличие от двух светильников аварийного направления, для подстраховки выхода из строя одного из устройств. Светильник в таких ситуациях чаще всего выполняет функцию указателя, где может располагаться аварийный выход.

READ  Территория электротехнической информации websor

Светильники с аварийным блоком питания, используются для освещения объекта при потере напряжения. Вырабатываемого уровня освещенности устройств с БАП, хватает для ориентира людей к выходу и их эвакуации. Аварийный светильник бывает: постоянного действия и непостоянного действия. Питание системы аварийного освещения происходит от отдельного трансформатора либо отдельно от аккумулятора.

Блок аварийного питания для люминесцентных светильников

Нормативные документы

 К законодательной документации следует отнести:

  1. Законы федерального уровня.
  2. СНиП в области строения пожароопасных зданий и сооружений.
  3. ГОСТы, которые задают требования к качеству изделий и эксплуатации.
  4. Комплекс правил по пожарной безопасности.

Где используется

Данный вид освещения рассчитан на использование преимущественно в темный период суток. В случае возникновения необходимости, дежурным освещением могут послужить и другие виды светильников, создающих искусственный свет. Нормы и параметры светового потока этих осветительных приборов должны совпадать с рабочим, аварийным и эвакуационным типом подсветки.

Дежурный свет включается только вне рабочего времени, когда на производственных и других объектах завершаются все трудовые процессы. В этот период основная масса людей уже заканчивают работу, а на местах остается лишь небольшое число сотрудников. Поэтому дежурные светильники предназначены в основном для тех мест, где постоянно находится обслуживающий персонал. Это складские, подсобные и технологические помещения, а также участки ремонта и обслуживания.

датчиками движения

Дежурное освещение устанавливается не только на производстве. Оно активно используется в административных и общественных зданиях, медицинских объектах, в учебных заведениях, офисах, торговых центрах и других местах, где это необходимо. То есть, область применения таких светильников очень широкая и в целом они дают ощутимый экономический эффект, одновременно обеспечивая безопасные условия труда.

ÐÑоизводÑÑвенное оÑвеÑение Ð¾Ñ ÐºÐ¾Ð¼Ð¿Ð°Ð½Ð¸Ð¸ «СвеÑовÑе ТеÑнологии»

ÐÐ¾Ð¼Ð¿Ð°Ð½Ð¸Ñ Â«Ð¡Ð²ÐµÑовÑе ТеÑнологии» пÑÐµÐ´Ð»Ð°Ð³Ð°ÐµÑ ÑиÑокий аÑÑоÑÑÐ¸Ð¼ÐµÐ½Ñ ÑвеÑилÑников дневного ÑвеÑа Ð´Ð»Ñ Ð¾ÑвеÑÐµÐ½Ð¸Ñ Ð¿ÑоизводÑÑвеннÑÑ Ð¿Ð¾Ð¼ÐµÑений, ÑеÑов, ÑконÑÑÑÑиÑованнÑÑ Ð½Ð° оÑнове ÑÑадиÑионнÑÑ Ð¸ÑÑоÑников ÑвеÑа и ÑвеÑодиодов. РкаÑалоге пÑедÑÑавленÑ:

  • накладнÑе ÑвеÑилÑники (напÑимеÑ, моделÑ ARCTIC LED);
  • подвеÑнÑе ÑвеÑилÑники (напÑимеÑ, моделÑ HBO);
  • вÑÑÑаиваемÑе модели (напÑимеÑ, LB/R LED).

ÐÑе без иÑклÑÑÐµÐ½Ð¸Ñ Ð¼Ð¾Ð´ÐµÐ»Ð¸Â Ð¿ÑомÑÑленнÑÑ ÑвеÑилÑников, вÑпÑÑкаемÑе компанией «СвеÑовÑе ТеÑнологии», оÑлиÑаÑÑÑÑ Ð±ÐµÐ·ÑпÑеÑнÑм каÑеÑÑвом и ÑооÑвеÑÑÑвÑÑÑ ÑÑандаÑÑам безопаÑноÑÑи.

Типы аварийных светильников

Данные устройства делятся на типы:

  • Переменного воздействия. Прибор подобного вида станет вводиться при присутствии помех подачи тока к основным источникам. В таком случае, если сервируется электричество, то аппарат использует его для дозаряда аккумулятора. При полном прекращении тока к основному источнику, включается аварийный. Лампа светодиодного запасного переменчивого воздействия снабжается концепцией индикации, которая отображает присутствие сетевого усилия и положение заряда батареи. Каждый аварийный светильник светодиодного воздействия характеризуется периодом вероятного воздействия от аккумулятора, чаще это 1—3 минуты.
  • Непрерывного воздействия. Данные лампы действуют регулярно. Они применяются как источники в обычном порядке деятельности, и как светильники, необходимые в период нехватки электричества. Подобные аппараты нередко используют не только лишь в общественных местах, детских учреждениях, но и в домашних обстоятельствах – коридоры, лестничные площадки.
  • Сочетаемого воздействия. В подобные аппараты устанавливается ряд ламп освещения, доля которых работает от основной электросети, а часть от аккумулятора.

Имеется иная систематизация аварийных ключей света, которая имеет отличительные черты эксплуатации. Аппараты разделяются следующими способами:

  • Дополнительные светодиодные лампы дают возможность приостанавливать действующую процедуру безвредным способом и возобновлять обычную работоспособность компании. Подобное оборудование используется в клиниках, спасательных организациях и пр.
  • Эвакуационные аппараты, используемые в целях защищенности окончания неотложных работ, эвакуации людей с высотных квартирных зданий и зон социального использования. На подобные аппараты клеятся наклейки для светильников аварийного света, после чего оборудование устанавливается на лестничных площадках, в коридорах, над дверьми. Данное дает возможность правильнее разбираться в обстоятельствах низкого света.
  • Спецоборудование с целью предоставления осияния небезопасных компаний различных сфер изготовления. Дает возможность реализовать те или иные научно-технические движения в постоянном порядке. Подобные светильники обязаны быть установлены в тех помещениях, где недостаток света способен спровоцировать опасность здоровью (цех со станками, мобильные производственные направления).

Освещение в подъезде многоквартирного дома

Для любой организации домовладельца освещение в подъезде является очень существенной статьёй расходов. Существует ряд норм и правил которым оно должно соответствовать. Все они чётко описаны в ГОСТе и нормируются согласно ВСН 59–88 и это закон.

Вот основные их требования, которые требует закон:

  1. Во всех общественных помещениях и зданиях должна применяться система общего освещения;
  2. Любое жилое здание выше шести этажей, или же если в нём проживает 50 человек и более, должно иметь специальное эвакуационное освещение. Эти эвакуационные светильники должны быть установлены по линиям основных проходов и на площадках перед лифтами;
  3. Линии освещения в случае пожара следует подключать к сети эвакуационной осветительной системы, при этом интенсивность его должна соответствовать норме;
  4. В соответствии с таблицей, указанной в этом документе, всё освещение нормируется исходя из его классификации, то есть люминесцентное (дневного света) или с помощью, уже немного устаревших, ламп накаливания. Наименьшая освещённость на лестничных клетках в подъездах и поэтажных коридорах должна быть не ниже 10 Лк при освещении люминесцентными источниками света, и не меньше 5 при освещении лампами накаливания. Данные системы освещения должны освещать площадки, ступеньки лестниц, пол коридоров. Если освещение лестничных клеток осуществляется в комплексе, то есть этими двумя типами светильников, то расчёт минимальной освещённости должен быть рассчитан по люминесцентному типу, а это значит не меньше 10 Лк.
READ  Расшифровка степеней защиты ip

Однако, последнее несколько лет технология производства светильников и систем освещения шагнула вперёд и с появлением светодиодных светильников, а также со снижением стоимости на эту продукцию открываются новые горизонты в освещении подъездов и лестничных клеток. Светодиодные источники света, применяемые для освещения, обладают рядом преимуществ не только по отношению к лампам накаливания, но и в сравнении с люминесцентными приборами, излучающими свет. Также они могут быть оснащены датчиками движения и освещённости, что позволяет ещё больше сэкономить затраты электроэнергии, а значит и средств, на освещение общественных многоквартирных зданий.

Любой светильник рекомендуется оборудовать антивандальной системой, то есть или крепким антиударным стеклом, или металлической решеткой защищающий плафон светильника.

Нормативные документы и категории

Документ, где собраны все требования к АО, который учитывается при проведении линий системы – сборник законов, правил СП52. 13330. 2016

Первая категория применима при подсветке эвакуационного пути.

Данная категория имеет три вида подкатегории освещения:

  • эвакуационных путей (применяется в учебных заведениях, торговых центров и пр.);
  • опасных зон (применимо на производстве, промышленных учреждениях);
  • крупных по площади участков (антипаническое освещение направлено на подавление паники в местах большого скопления людей, чтобы исключить травмирование, смертность).

Вторая категория применима при невозможности прервать производственный, медицинский процесс. Например, при производстве товара резкое прекращение подачи тока приводит к непредвиденным обстоятельствам: поломке оборудования, порче продукции и пр. Аварийная подача тока поможет завершить процесс производства и свести потери на минимум. В медицине прекращение тока при проведении операции, может стоить жизни человека, поэтому сразу подключается резервное освещение.

Дополнительные требования

Для снижения вредных и опасных факторов при пожаре следует создавать цепь электропитания аккумуляторных светодиодных светильников кабелем категорий «нг», «LS», «FR». В этих изделиях оболочки изготовлены с применением особых добавок, которые предотвращают горение, уменьшают выделение дыма, сохраняют стойкость при прямом контакте с открытым пламенем. Как и сами источники, такие линии должны сохранять функциональность в течение 1 часа.

Важно! Официальные правила по данной теме с акцентом по пожарной безопасности содержит «Технический регламент» (ФЗ № 123 от 22 июля 2008 г. с актуальными поправками в редакции от 13 июля 2015 г)

Каждый светодиодный аварийный светильник с встроенным аккумулятором в обязательном порядке оснащают кнопкой для регламентной проверки. Для удобства допустим ее перенос в определенное место, а также подключение нескольких изделий к одному выключателю. В частности, не запрещено тестирование в удаленном режиме при соответствующем оснащении.

В любом из выбранных вариантов необходимо строгое выполнение временного графика проверок. Через каждые две недели (или чаще) ответственный работник предприятия должен выполнять обход или дистанционное испытание. Результаты фиксируют в контрольном журнале с заверением подписью.

Электронный коммутационный блок для дистанционного контроля нескольких аккумуляторных светильников

Изучая эту картинку, внимательный человек заметит клавишный выключатель без фиксации положений. Такой компонент установлен специально. Усложняется проверка, так как один работник удерживает кнопку, пока второй выполняет последовательную проверку нескольких светодиодных приборов. Однако такое решение принято для исключения ошибочных намеренных и случайных действий. Автономное питание по завершении процедуры отключается автоматически, предотвращая разрядку аккумуляторных батарей.

Автономный источник питания проверяют каждые 6 месяцев. Алгоритм регламентных работ определяет производитель. При необходимости соответствующие инструкции несложно найти в интернете. В отдельных ситуациях допустимо восстановление заряда с применением внешних питающих и контрольных устройств. Восстановительные процедуры выполняют по схеме, поддерживающей оптимальные уровни тока и напряжения. Нельзя превышать предельный срок службы, указанный в сопроводительной документации. Как правило, он не превышает четырех лет.

Следующее важное требование – совместимость по электромагнитным параметрам. Все приборы до попадания в торговые сети тестируют, подтверждая отсутствие проблем соответствующим сертификатом

Недостаточно качественный светодиодный светильник с встроенным аккумулятором «выдает» на выходе импульсные помехи. При большой амплитуде они вызывают сбои в работе компьютерного, медицинского и другого подсоединенного к сети оборудования.

Официальные требования по этому параметру приведены в ГОСТе 60598-2-22-2012. Там же указаны ограничения по материалам корпуса. Они должны не воспламеняться при высокотемпературном воздействии. Допустимо частичное разрушение конструкции, но без поддержания процесса горения.

ИБП

В качестве готового решения можно использовать компьютерные источники бесперебойного питания UPS. Прокладка аварийной осветительной группы в этом случае должна осуществляться отдельным кабелем, от силовой группы, но осуществлять питание светильников транзитом, через UPS. В данном устройстве можно применять обычные и люминесцентные компактные лампы на 220 вольт.

Кстати, о том, как выбрать источник бесперебойного питания, мы рассказывали в соответствующей статье. Ознакомьтесь с советами, если хотите сделать аварийное освещение в доме, используя ИБП.

Обзор данной идеи предоставлен на видео:

Применение бесперебойника

Еще одна интересная идея изображена на схеме:

В данной схеме есть зарядное устройство, низковольтное реле, диод, и преобразователь 12/220. Его можно не ставить, а вместо него использовать светодиодные модули на 12 Вольт.

В нормальном состоянии, когда напряжение подается на зарядное устройство, реле, подключенное к клеммам, втянуто, и модули не подключены к аккумулятору. При прекращении подачи на зарядное устройство напряжения, реле замыкает другую группу контактов, включая световые модули. Диод в схеме блокирует разряд батареи через обмотку реле. Данный проект, проще не придумаешь, поэтому он будет под силу человеку, далекому от нюансов электроники.
