Как подключить диммер: пошаговая инструкция и обзор простых и удобных схем подключения (115 фото + видео)

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт

Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный

В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Известные производители светорегуляторов

В числе знаменитых брендов стоит выделить:

  • Schneider Electric (Франция). Устройства этой компании выгодно соединяют в себе эксклюзивный дизайн и отличное качество сборки.
  • Teco (Чехия). Диммеры этого бренда предлагают оценить надежность, продолжительную и безотказную службу по приемлемой цене.
  • Jung (Германия). Светорегуляторы отличаются оригинальным дизайном, функциональностью и выдающимися рабочими параметрами.
  • Legrand (Франция). Компания делает акцент на выпуске высокотехнологичных моделей нового поколения, широко применяемых в системах «умный дом».
  • Gira (Германия). Диммеры этого бренда отличаются длительным сроком службы, сдержанным дизайном и надежностью.

Установка

При подключении диммера следует найти фазный провод, желательно его отметить маркером. После этого нужно обесточить питание, дабы можно было приступить к монтажу. Каждый способ подключения имеет свои особенности.

Стандартная схема

Для этого нужно установить распределительную коробку в стену, куда и будет вставлен светорегулятор. В принципе эта схема ничем не отличается от подключения обычного выключателя, только в ней идёт диммер вместо выключателя. Фазный провод заводится в устройство, после чего там зажимается. От устройства выходит провод, который идёт на осветительный прибор. Далее, корпус крепится к коробке посредством зажимов, после чего на него крепится декоративная рамка.

Подключение через выключатель

Такой способ делается для совмещения диммера с выключателем. Есть специальные выключатели, которые поддерживают включение\выключения света одной-двумя клавишами, а другой – регулировку яркости света. Суть такая же, как и при подключении многоклавишного выключателя. Вначале подключается диммер и через него провода идут на клавиши.

Подключение с двойным контролем

Это более сложный способ, который позволяет регулировать свет сразу из двух мест. Это будет полезно для больших площадей и коридоров. Смысл в том, что 2 диммера соединены между собой, а далее фаза от ближнего идёт на источник света. Это позволяет производить регулировку с любой стороны.

Подключение светодиодной ленты

В общем-то, подключение диммера к светодиодной ленте происходит точно так же, но следует учитывать одну важную особенность. Ленты работают либо с драйвером, либо с блоком питания. Из этого следует, что диммер должен быть установлен после контроллера.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

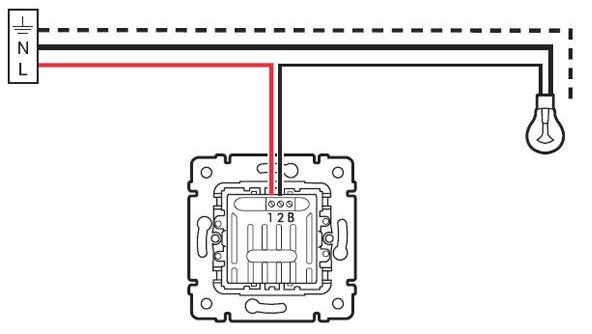

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

READ  Правила и особенности организации ландшафтного освещения на дачном участке

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

{SOURCE}

Классификация и характеристики

Выключатели с диммером можно разделить на следующие группы:

  • Модульные модели – предназначены для установки в распределительные щитки, к которым подключены источники света в коридорах и на лестничных клетках многоэтажных зданий. Устройство подключается к работе кнопкой или клавишным выключателем. Его нажатие и удерживание в течение нескольких секунд дает доступ к опции регулирования яркости света.
  • Диммеры для монтажных коробок – применяются совместно с лампами накаливания и галогенными лампами. Управлять устройством можно через специальную выносную кнопку.
  • Моноблочные модели – используются в качестве обычных бытовых выключателей.

Последние образцы изделий, получившие широкое распространение, могут управляться следующими способами:

  • Поворотные диммеры – управление яркостью светового потока осуществляется поворотом ручки устройства.
  • Нажимные и поворотные модели – нажим и поворот ручки позволяет включить лампу и одновременно изменить ее мощность до необходимого уровня.
  • Клавишные светорегуляторы – одна из клавиш включает лампу, другая позволяет менять ее яркость.
  • Сенсорные – модели последнего поколения. Несколько встроенных сенсорных датчиков позволяют включать лампу и менять яркость света. Плавность переключения несколько обманчива – изменение мощности светового потока происходит ступенчато, без промежуточных значений, но с небольшим разрывом по уровню яркости. Отсутствие подвижных деталей обусловило высокую надежность устройств данного типа и их продолжительную безотказную работу.
  • Диммеры с пультом управления – позволяют менять яркость освещения в дистанционном режиме, одновременно вручную регулируя его мощность.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Способы управления диммером

Принципиальные отличия имеют механические и электронные регуляторы. В первом случае пользователь настраивает ту же яркость или другие рабочие параметры с помощью аппаратного регулятора или кнопок ручным способом. Электронные же модели допускают и возможность дистанционного управления. Данная возможность обеспечивается радиомодулями с пультами ДУ, а в некоторых модификациях — и смартфонами через Bluetooth-каналы. Контактные выключатели с диммером оснащаются сенсорными панелями. Наиболее развитые устройства допускают возможность программирования рабочего процесса. Существует и отдельное направление разработки светорегуляторов, управляемых датчиками. Например, акустические детекторы улавливают звуковые команды (хлопки, голос), переправляя уже преобразованные сигналы на пульт управления диммера.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

READ  Как определить силу электрического тока в цепи?

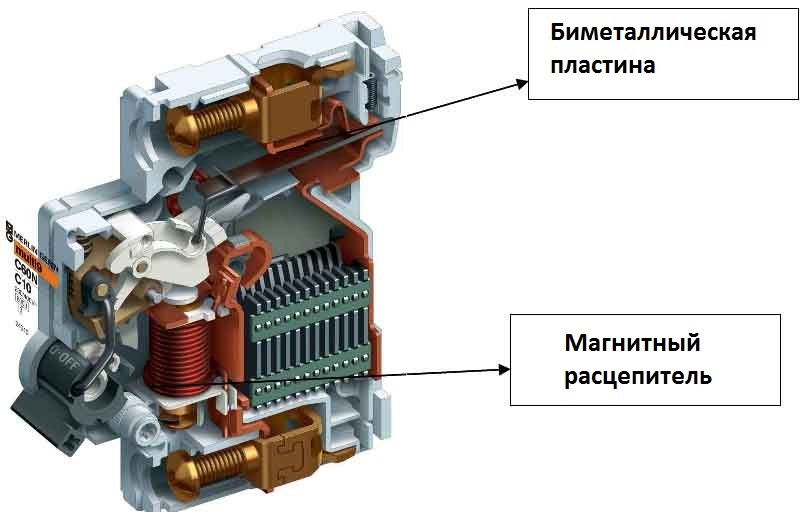

Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Установка и подключение диммера

На примере моноблочного устройства стоит рассмотреть, как установить и правильно подключить диммер. Дело в том, что чаще всего используют именно такой тип прибора, и его легко подключить самостоятельно. Единственным важным моментом является правильное определение фазного и нулевого проводов.

Иначе электронная схема прибора выйдет из строя. В остальном он устанавливается таким же образом, как типовой выключатель. Сначала отключают питание, которое подается на комнату или всю квартиру. Затем аккуратно снимают старый выключатель и отсоединяют от него провода.

Включают автомат и с помощью электрического индикатора определяют, где находится фазный провод. Автомат опять отключают, а если провода одного цвета, то фазный помечают небольшим куском изоляционной ленты.

Подают питание, включив автомат, и поворачивают диск по часовой стрелке, пока светильники не заработают на полную мощность. Далее устройство устанавливают в монтажную коробку и прочно фиксируют.

В спальной комнате диммер можно установить у кровати, а при входе — стандартный выключатель. В такой схеме прибор будет играть роль проходного регулятора света. Такой способ очень удобен при больших площадях помещений.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Какими бывают диммеры – о разновидностях и их особенностях

Самыми простыми и дешевыми считаются реостатные светорегуляторы. Сейчас они используются очень редко, так как характеризуются малым показателем полезного действия и неудобством в применении за счет того, что сильно нагреваются при работе.

Более современными являются транзисторные, тиристорные и симисторные механизмы. Они могут иметь дополнительные функции, отличаются высоким КПД и при этом доступной ценой. Но такие регуляторы нежелательно применять с бытовыми устройствами, которые выдвигают повышенные требования к типу электропитания. Еще один их недостаток – создание электрических помех для другого оборудования.

Тиристорные и транзисторные диммеры, несмотря на указанные недостатки, являются самыми востребованными. Если вами планируется замена стандартного выключателя на светорегулятор, покупайте именно такие устройства. Без лишних финансовых затрат вы получите в свое распоряжение стабильно функционирующее приспособление, которое можно подключить правильно и быстро собственными руками.

Транзисторный диммер

Если же финансовый вопрос для вас не имеет особого значения, можете приобрести светорегулирующие приспособления, изготавливаемые на базе автоматических трансформаторов. Они способны выдать идеальную синусоиду тока. Такие устройства устанавливают для регулировки работы крупных и дорогостоящих бытовых агрегатов.

Диммеры, кроме того, делят на разные типы по варианту их исполнения. С этой точки зрения существуют далее указанные устройства:

  1. Модульные – оптимальный вид прибора для галогенных и обычных ламп накаливания. Их монтируют на дин-рейку непосредственно в квартирном или домашнем электрощитке. Управляются модульные приспособления с помощью выключателя клавишного типа либо посредством выносной кнопки.
  2. Устанавливаемые в коробку, которая предназначена для монтажа стандартного выключателя. Эти устройства управляются специальной кнопкой. Ее интегрируют в систему умного дома либо выносят на поверхность коробки. Такие диммеры совместимы с любыми видами ламп (за исключением люминесцентных), а также с электронными и понижающими трансформаторами.
  3. Мини-регуляторы. Их обычно называют диммерами на шнурах. Они дают возможность контролировать работу торшеров, небольших бра и настольных осветительных приборов. В большинстве случаев регуляторы на шнурах совместимы только с лампочками накаливания.

Наибольшее распространение у бытовых пользователей получили моноблочные регуляторы. Их устанавливают вместо стандартного выключателя. О них мы и поговорим.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разновидности комнатных светорегуляторов

Комнатные регуляторы освещения условно делятся на две группы:

  • Механические;
  • Сенсорные.

Наиболее простую конструкцию имеют механические регуляторы. На внешней поверхности имеется ручка регулировки, насаженная на вал переменного резистора.

Обратите внимание! То, что освещение регулируется при помощи переменного резистора, не говорит о том, что данное устройство работает по реостатному способу. Переменный резистор изменяет параметры управляющих импульсов, подаваемых на тиристор

Механический диммер

Несомненное достоинство таких регуляторов состоит в том, что в выключенном положении провода сети механически разомкнуты, а включение света происходит всегда только с минимального уровня напряжения.

В свою очередь, сенсорные устройства также насчитывают большое количество вариантов, в том числе:

  • Сенсорный включатель с механической регулировкой;
  • Сенсорный выключатель с регулятором яркости без механических приспособлений.

Первый тип полностью идентичен приведенному выше механическому регулятору, за исключением того, что включение и выключение света происходит путем прикосновения к чувствительному элементу. Освещение включается сразу на заранее выставленный уровень.

Сенсорно-механический регулятор

Полностью электронные устройства выполняют регулировку по заданному алгоритму путем прикосновения к соответствующим чувствительным элементам. Наличие встроенного микроконтроллера позволяет осуществлять программирование устройства по множеству алгоритмов работы. Можно выставить желаемый уровень освещения в определенное время суток. Регуляторы с микроконтроллером, де-факто могут использоваться с пультом дистанционного управления.

Сенсорный регулятор

Все перечисленные варианты могут быть предназначены как для регулировки освещения одного осветительного прибора, так и для нескольких. Внешне они отличаются наличием нескольких клавиш, визуально отделенных друг от друга.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.
