Плавкие предохранители

Практическое применение параметров ВТХ

Анализ использования время токовой характеристики автоматических выключателей по токам условного расцепления силовых контактов позволяет учитывать длительность протекания перегрузок в подключенной электрической схеме

Это важно делать потому, что они могут повредить оборудование

Например, при выборе автомата с номиналом на 16 ампер и нахождении его в холодном состоянии ток условного расцепления в 1,45∙16=23,2 ампера будет действовать на подключенную электропроводку в течение одного часа. Этого времени вполне достаточно для того, чтобы перегреть изоляцию медных проводов сечением 1,5 мм кв и вывести ее из строя, создать условия для возникновения пожара. А случаи защиты таких жил, да и алюминиевых на 2,5 мм кв, подобными автоматами еще часто встречаются на практике.

Чтобы исключить подобные ситуации рекомендуется внимательно анализировать время токовую характеристику автоматических выключателей применительно к подключенной к ним нагрузке. Для облегчения их выбора создана таблица соответствия номинальных токов и площадей поперечного сечения медных жил кабелей и проводов.

Принцип работы плавкий предохранителей

Перед приобретением нужно более детально узнать, как работает плавкий предохранитель. Великие ученые Ленц и Джоуль установили законы взаимных связей между величиной проходящего тока в проводнике и выделением теплоты. Зависимость сопротивления цепи при определенном промежутке времени помогла создать наиболее простые, но невероятно эффективные способы защиты. Принцип данного предохранителя заключается в тепловом воздействии тока на металл электрического провода. Через довольно тонкую вставку из металла проводится полный эклектический ток всей схемы.

При нормальном режиме работы специальная вставка удачно справляется со своим предназначением, но если же норма превышается, то проволока перегорает, тем самым цепь разрывается и напряжение снимается с потребителя. Заменив перегоревший элемент можно восстановить работоспособность всей системы при минимальных затратах как денежных средств, так и времени.

Изделие можно увидеть на конструкции радио или телеаппаратуры, где часто стеклянный и прозрачный корпус.

На концах изделия предусмотрены специальные металлические площадки, они в свою очередь создают контакт при монтаже в гнездо. Подобный принцип работы наблюдается в электрических пробках с плавкими вставками. Многолетняя практика показывает, что подобный метод действительно является невероятно эффективным и действенным.

Виды предохранителей, разновидности конструкций предохранителей

В зависимости от задач предохранители создают для работы в цепях:

Поскольку они работают в цепях разного напряжения, то корпуса изготавливают с отличительными диэлектрическими свойствами. По этому принципу предохранители подразделяют на конструкции, работающие:

К специальным конструкциям относят предохранители:

Ограничиваемый предохранителями аварийный ток может составлять от долей ампера до килоампера.

Иногда электрики вместо плавкой вставки в корпус устанавливают калиброванную проволоку. Этот способ не рекомендуется применять потому, что даже при точном подборе поперечного сечения электрическое сопротивление проволоки может отличаться от рекомендованного из-за свойств самого металла или сплава. Такой предохранитель не будет точно работать.

Еще большей ошибкой считается применение самодельных «жучков» наудачу. Они чаще всего бывают причиной несчастий и пожаров, возникающих в электропроводке.

Классификация аппаратов

Плавкий предохранитель представляет собой однополюсный коммутационный аппарат, предназначенный для защиты электрических цепей от сверхтоков; действие его основано на плавлении током металлической вставки небольшого сечения и гашении образовавшейся дуги. Ценными свойствами плавких предохранителей являются:

  • простота устройства и, следовательно, низкая стоимость;
  • исключительно быстрое отключение цепи при КЗ;
  • способность предохранителей некоторых типов ограничивать ток КЗ.
  • Следует, однако, указать, что:
  • характеристики предохранителей таковы, что они не могут быть использованы для защиты цепей при перегрузках;
  • избирательность отключения участков цепи при защите ее предохранителями может быть обеспечена только в радиальных сетях;
  • автоматическое повторное включение цепи после ее отключения предохранителем возможно только при применении предохранителей многократного действия более сложной конструкции;
  • отключение цепей плавкими предохранителями связано обычно с перенапряжениями;
  • возможны однополюсные отключения и последующая ненормальная работа участков системы.

Поэтому в электроустановках свыше 1 кВ предохранители имеют ограниченное применение; их используют в основном для защиты силовых трансформаторов, измерительных трансформаторов напряжения и статических конденсаторов. Плавкий предохранитель состоит из следующих основных частей: изолирующего основания или металлического основания с изоляторами, контактной системы с зажимами для присоединения проводников, патрона с плавкой вставкой. Большинство предохранителей имеет указатели срабатывания той или иной конструкции.

Предохранители различного номинала.

Предохранители характеризуют номинальным напряжением, номинальным током и номинальным током отключения. Следует различать номинальный ток плавкой вставки и номинальный ток предохранителя (контактной системы и патрона). Последний равен номинальному току наибольшей из предназначенных к нему вставок. Для предохранителей переменного тока с номинальным напряжением от 3 до 220 кВ включительно установлены следующие значения номинальных токов:

  • Номинальные токи предохранителей, А……8; 10; 20; 32; 40; 50; 80; 160; 200; 320; 400
  • Номинальные токи плавких вставок, А……2; 3,2; 5; 8; 10; 16; 20; 32; 40; 50; 80; 160; 200; 320; 400
  • Номинальные токи отключения, кА……2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40

Под номинальным током отключения следует понимать наибольшее допускаемое действующее значение периодической составляющей тока КЗ, отключаемого предохранителем при определенных условиях. Отечественные аппаратные заводы выпускают плавкие предохранители для напряжений до 110 кВ включительно. Наибольшая температура частей предохранителя, заряженного любой из предназначенных для него плавких вставок, не должна превышать значений, указанных в табл.1 при температуре воздуха +40°С.

Конструкционные особенности

Разъединитель предохранителей и его эквивалентный конкурент

Главным конкурентом плавкого предохранителя является автомат защиты, отличительной чертой которого является простота в использовании.

Недостатки

  • Возможность использования только один раз.
  • Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.
  • Возможность необоснованной замены на предохранитель номиналом выше.
  • Возможный перекос фаз в трёхфазных электроцепях при больших токах.
  • В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).

Преимущества

  • В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз и высоким токам по нулевому рабочему проводнику)
  • Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.
  • Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.
  • Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.
  • После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.
READ  Явление электромагнитной индукции

Предохранители переменного тока в цепях постоянного тока

Учитывая вышесказанное, рассмотрим пример проверки возможности применения конкретного предохранителя в цепи постоянного тока.Приведенная ниже информация относится конкретно к прямоугольным предохранителям стандартной серии на 660, 690, 1000 и 1250 В переменного тока. При этом в каталоге для них нет информации о возможности их использования в цепях постоянного тока. Тем не менее эти предохранители могут применяться в цепях, где используется постоянное напряжение. Однако, при этом необходимо провести определённый проверочный расчёт.

Отключающая способность предохранителей зависит от сочетания:

  • максимального приложенного постоянного напряжения;
  • постоянной времени цепи L/R;
  • минимального предполагаемого тока короткого замыкания Ipmin цепи;
  • преддугового интеграла I2t выбираемого предохранителя.

Пример расчёта.

Исходная информация:

Используем параметры конкретного предохранителя 170M6149: 1100A, 1250 VAC,

I2t — 575.000 A2s

Прилагаемое напряжение E = 500V DC

Возможный ток короткого замыкания Ip = E/R = 500/16 = 31.3 kA

Постоянная времени L/R = 40 ms (0.64/16)

Рис.4. Условная схема рассчитываемой цепи

Для расчётов используется ряд следующих зависимостей:

Шаг. 1 График на рис.5 показывает зависимость максимума приложенного напряжения постоянного тока от L/R с 3 уровнями тока Ip в качестве параметра.

Необходимо выбрать кривую 1, 2 или 3 выше точки пересечения известного напряжения и постоянной времени. Находим точку пересечения для прилагаемого напряжения 500 В и постоянной времени, равной 40ms. Непосредственно выше этой точки пересечения находится кривая 2.

Если выше точки пересечения напряжения и постоянной времени нет никакой кривой, тогда должен быть выбран плавкий предохранитель с номиналом переменного напряжения более 1250 В.

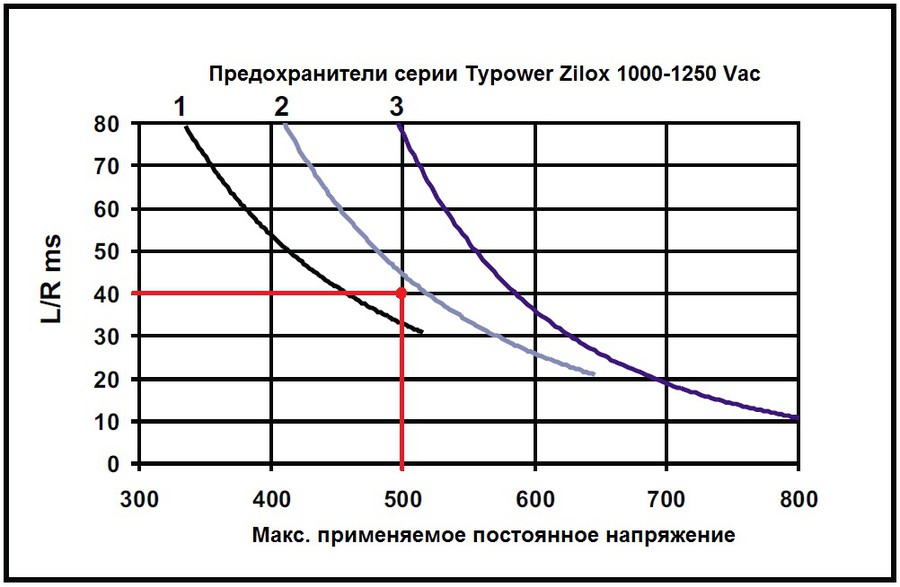

Рис.5. Зависимость максимума приложенного напряжения постоянного тока от L/R

Шаг 2. Для правильного применения предохранителя необходимо использовать коэффициент F, связывающий I2t с предполагаемым током срабатывания Ipmin. На рис.6 показана зависимость коэффициента F от L/R. По параметру 2 (выбранной кривой 2) для постоянной времени L/R = 40 ms находим коэффициент F = 26,5.

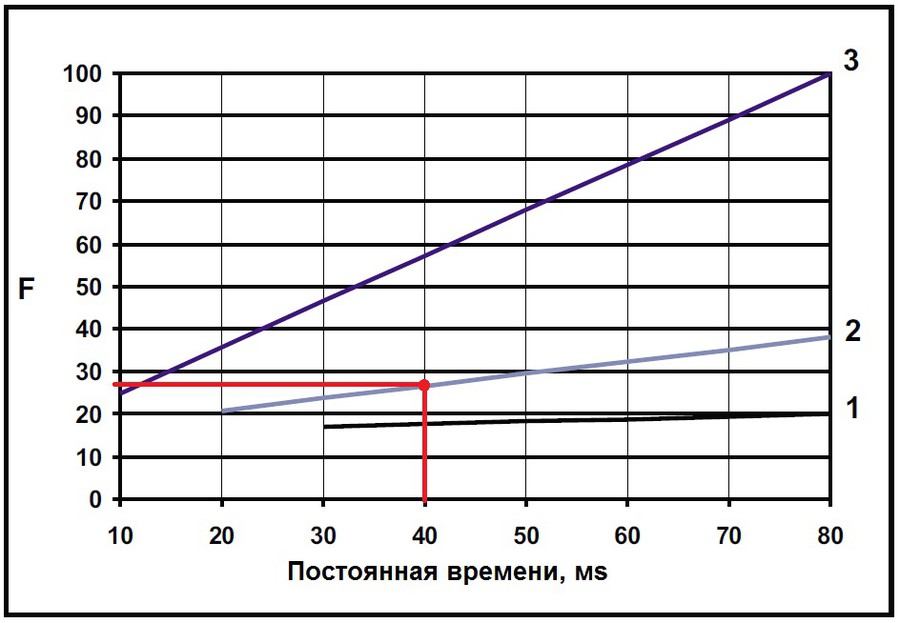

Рис.6. Определение промежуточного коэффициента F в зависимости от постоянной времени

Шаг 3. Для прилагаемого напряжения 500В по пересечению с кривой номинального напряжения используемого предохранителя находим пиковое напряжение дуги при срабатывании предохранителя.

Как видно из графика (Рис.7), для данного случая пиковое напряжение дуги при срабатывании предохранителя будет достигать значения 1900V.

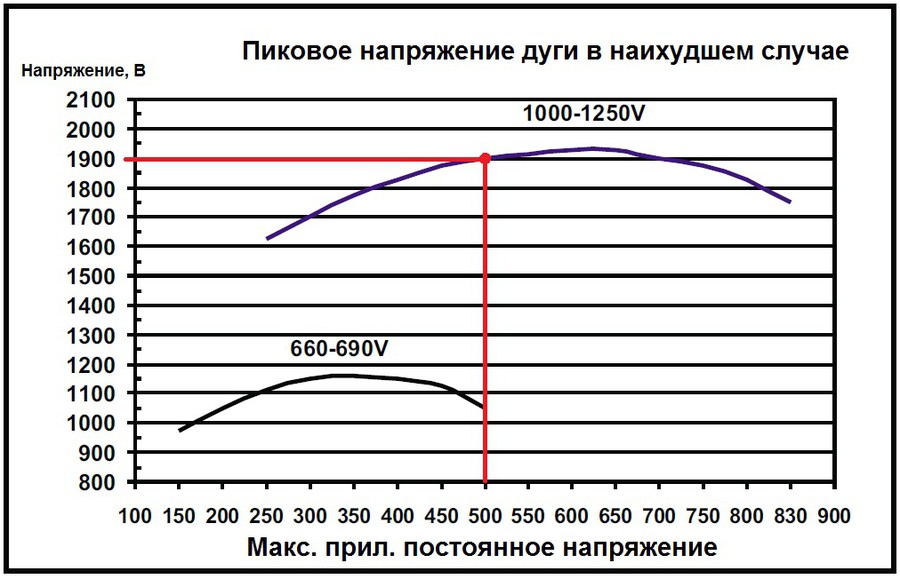

Рис.7. Определение пикового напряжения дуги при срабатывания предохранителя

Шаг 4. Минимальный уровень тока (Ipmin) цепи должен соответствовать следующему условию:

Проверка с конкретными параметрами цепи показала, что отключающая способность выбранного предохранителя достаточна при следующих основных условиях:

  1. Максимальное прилагаемое напряжение — 500V;
  2. Постоянная времени 40мs ( допустимо до 46мs);
  3. Минимальный необходимый ток срабатывания Ip — 20kA (имеем для данной цепи 31,3kA, что вполне соответствует условию);
  4. Пиковое напряжение дуги при срабатывании предохранителя — 1900 В.

Повторимся, приведенная методика проверки применимости относится конкретно к прямоугольным предохранителям стандартной серии на 660, 690, 1000 и 1250 В переменного тока. Возможность применения в цепях постоянного тока других быстродействующих предохранителей необходимо уточнять в справочных данных соответствующих каталогов.

Таким образом, плавкие предохранители допускают работу в цепях как переменного, так и постоянного тока, но с существенной коррекцией максимально допустимых параметров, в частности, напряжения. Однако не существует универсальной верной методики подбора предохранителя для постоянного тока, основываясь на его параметрах для переменного тока. В связи с этим, производителем рекомендуется в цепях постоянного тока применять специально разработанные для этого предохранители или предохранители, в справочных данных которых оговаривается возможность работы в режиме постоянного тока.

Автоматический предохранитель

Основная статья: Автоматический выключатель

Устройство автоматического предохранителя 1 — тумблерный вкл/выключатель; 2 — механический привод; 3 — контактная система; 4 — разъёмы (2 шт); 5 — тепловой расцепитель; 6 — винт настройки тока срабатывания; 7 — электромагнитный расцепитель; 8 — дугогасительная камера.

Автоматический предохранитель (правильное название: Автоматический выключатель, также называется «автомат защиты», «защитный автомат», «автомат защиты сети; или же просто «автомат») состоит из диэлектрического корпуса, внутри которого располагаются подвижный и неподвижный контакты. Подвижный контакт снабжён пружиной, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие обычно двумя расцепителями: тепловым и/или электромагнитным.

Конструкция автоматического предохранителя

Тепловой расцепитель представляет собой биметаллическую пластину, нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие защелку пружины, отводящую подвижный контакт, разрывая тем самым электрическую цепь. Время срабатывания зависит от тока (время-токовая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,13 от номинального тока предохранителя до 63 ампер и свыше 63 ампер 1,45 от номинального тока предохранителя. В отличие от плавкого предохранителя, автоматический предохранитель готов к следующему использованию после остывания пластины.

Тем не менее, параметры автоматического предохранителя могут изменяться при каждом срабатывании из-за обгорания контактов. Эту особенность следует учитывать в промышленных установках.

Магнитный (иногда называемый «мгновенный») расцепитель представляет собой соленоид, подвижный сердечник которого приводит в действие защелку пружину, отводящую подвижный контакт. Ток, проходящий через автоматический выключатель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 6 и более раз от номинального тока, в зависимости от типа (автоматические выключатели делятся на типы A, B, C, D, E и K в зависимости от характеристики срабатывания расцепителей).

Во время расцепления контактов между ними может возникнуть электрическая дуга, поэтому контакты выполняют в виде особой формы и часто помещаются в дугогасительную камеру.

Полупроводниковые приборы

Из-за развития полупроводникового оборудования возникла дополнительная проблема. Никакое устройство, работающее по механическому принципу, не может вовремя отключить подачу электричества. Это касается и плавких предохранителей. В современной технике довольно часто применяются диоды и транзисторы. Такие приборы можно перегружать только несколько десятков миллисекунд. После превышения этого порога оборудование выйдет из строя.

Полупроводниковые предохранители предназначены для того, чтобы минимизировать пагубное воздействие перегрузок на электронику в инверторах, преобразователях, а также различных устройствах с плавным пуском.

Такие предохранители перегреваются значительно быстрее, чем плавкие металлы. Но у них есть и недостаток. Во время срабатывания такая защита не может гарантировать разъединение цепи. Подача электричества на устройство прекращается, но не до конца. Поэтому необходимо в комплексе применять ещё и автоматический выключатель. Он монтируется перед полупроводниковым предохранителем.

Типоразмеры и применение предохранителей

Для упрощения подбора термопредохранителей к конкретным условиям эксплуатации многие из них маркируют: первая буква кода указывает диапазон защиты — локальная от токов короткого замыкания обозначается символом a. Полный спектр, включая перегрузки — g. Второй знак шифровки относится к сфере применения предохранителя — тип защищаемого оборудования:

  • B — горное и шахтное;
  • F — маломощные цепи;
  • G — универсального использования для трансформаторов, кабелей, электродвигателей;
  • L — распределительные устройства и вводы магистральных линий;
  • M — моторы, их контуры и отключатели;
  • R — полупроводники;
  • S — приборы, требующие защиты от перегрузок и токов короткого замыкания в одно время;
  • Tr — трансформаторы.
READ  Что такое осцилограф и для чего он нужен

Применение плавких предохранителей остаётся актуальным при обустройстве цепей с использованием электронной аппаратуры, систем энергоснабжения, промышленных установок и автомобильных схем. В распределительных щитах жилищного фонда времён СССР успешно работают пробковые предохранители — безотказные и надёжные.

Предохранители электромеханической конструкции

Принцип врезания защитного устройства в питающий провод и обеспечение его разрыва с целью снятия напряжения позволяет отнести созданные для этого электромеханические изделия к предохранителям. Однако, большинство электриков выделяет их в отдельный класс и называет автоматическими выключателями или сокращенно автоматами.

   Виды предохранителей

При их работе специальный датчик постоянно контролирует величину проходящего тока. После достижения критического значения подается управляющий сигнал на исполнительный механизм – взведенную пружину от теплового или магнитного расцепителя.

Маркировка и обозначения

Каждый производитель изготавливает предохранители под определенным кодом или артикулом. Номер предохранителя позволяет в каталогах найти и уточнить технические характеристики. Зачастую эти коды можно найти на корпусах изделий. Также код может наноситься на металлическую часть. Кроме кодов, на корпусе также могут указываться основные данные – это номинальный ток в А, номинальные напряжения в В, отключающие характеристики либо особенности конструкции. По этим данным можно определить назначение предохранителей.

Итак, величина номинального тока – это максимально допустимое значение, при котором деталь может нормально функционировать в течение длительного срока.

Номинальные напряжения – это максимально допустимое напряжение, при котором деталь безопасно разрывает цепь в случае короткого замыкания или при перегрузке в сети.

Отключающей способностью называют максимальные токи. При них предохранитель сработает, но корпус его не будет разрушен.

Характеристиками называют зависимость времени, при котором рушится плавкий элемент от тока, что протекает через деталь. Разные виды предохранителей по характеристикам объединены в группы по особенностям применения и скорости срабатывания.

Второй буквой обозначаются типы цепи:

  • G – цепь общего назначения.
  • L – защита кабелей, а также распределительных систем.
  • M – защита цепей в электродвигателях.
  • Tr – предохранитель, способный защитить трансформаторную сеть.

Элементы с буквой R используются вместе с силовым полупроводниковым оборудованием. А PV сможет обеспечивать защиту солнечных батарей.

Итак, мы рассмотрели, какие бывают виды предохранителей и какую они имеют маркировку.

Расчет мощности

Плавкая вставка выбирается с таким расчетом, чтобы она плавилась раньше, чем температура проводов линии достигнет опасного уровня или перегруженный потребитель выйдет из строя. По конструктивным особенностям различают пластинчатые, патронные, трубочные и пробочные предохранители. Сила тока, на который рассчитана плавкая вставка, указывается на ее корпусе. Оговаривается также максимально допустимое напряжение, при котором может использоваться предохранитель.

Данная кривая снимается экспериментально: берется партия одинаковых предохранителей, которые последовательно пережигаются при разных токах. Замеряются время, по истечении которого вставка перегорает, и ток, проходящий через вставку. Каждому току соответствует определенное время перегорания вставки. По этим данным и строится временная характеристика.

Наверное, все из нас видели керамические «пробки», которые заворачиваются в щиток электросчётчика. До недавнего времени, а иногда и сейчас они ещё служат в качестве устройств защиты. По личному опыту – неоднократно сталкивался с такой схемой включения – в щитке две пробки, одна стоит в фазном проводе, вторая – в нулевом. Но какая схема включения категорически неправильна! Ни в коем случае нельзя включать предохранитель в нулевой провод. Ведь что происходит, если именно он выйдет из строя – цепь разоврётся и будет защищена, но потребители всё равно будут под потенциалом сети – фаза-то присутствует. А это уже вопросы электробезопасности.

Плавкий предохранитель, изготовленный в СССР.

Несмотря на то, что плавкие предохранители отслужили свой срок и морально устарели в качестве устройств защиты во вводах бытового сектора, на протяжении всего времени существования они достойно выполняли данную функцию. Плавкие предохранители, конечно справляются со своими функциями защиты от превышения потребляемого тока или короткого замыкания. Однако, на сегодняшний день, особенно в бытовом секторе, плавкие вставки становятся раритетом.

Плюс ко всему – это довольно опасные в пожарном плане устройства. Ведь сегодня многие считают себя электриками и при перегорании «пробки» некоторые «специалисты» устанавливают «жучки» из некалиброванной проволоки. Причём, иногда, довольно экзотические. Характерный пример я описывал в предыдущем обзоре. А чем всё это чревато – далеко ходить не нужно – посмотрите хронику ЧП по любому телеканалу. Поэтому вполне закономерно, что на смену плавким вставкам пришли более надёжные устройства – автоматические выключатели.

Два основных типа

В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель. Разделяют низковольтные и плавкие высоковольтные предохранители. Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР. Материал плавких вставок предохранителей представлен в таблице ниже.

Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер. Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.

Применение предохранителей ПН и ПР

Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин. Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения. В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче.

В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.

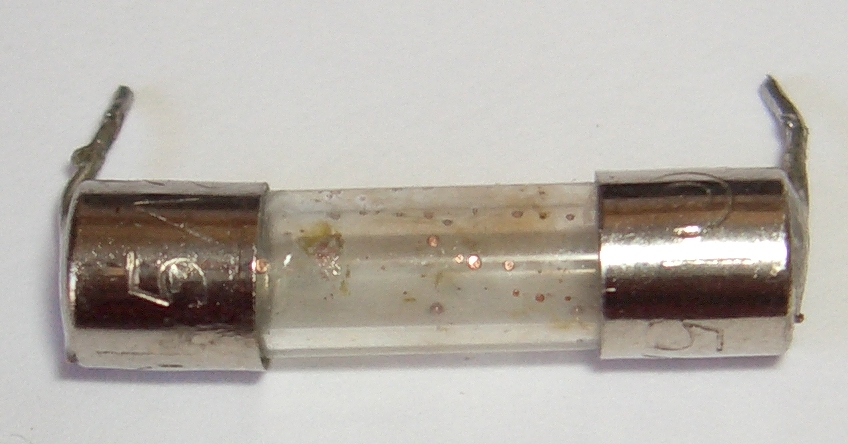

Предохранитель со стеклянным корпусом

Варианты исполнения

Слаботочные вставки

Плавкий предохранитель для маломощных электроприборов

Используются для защиты маломощных цепей, как правило до 20 ампер. Представляет собой стеклянный (керамический) цилиндр c металлическими основаниями, соединёнными между собой внутри тонкой проволокой. При перегрузке или коротком замыкании проволока сгорает, размыкая цепь и предотвращая последующее разрушение чрезмерной температурой. Различаются по размерам:

  • 3х15
  • 4х15
  • 5×20
  • 6×32
  • 7х15
  • 10х38

Вилочные предохранители

вилочные предохранители

Самое широкое применение вилочные предохранители получили в электрических цепях постоянного тока транспортных средств, производятся на рабочее напряжение до 30 вольт. Конструкция таких предохранителей смещена в одну сторону: электрические контакты с одной стороны и плавкая (защитная) часть с противоположной.

READ  Расчет катушки индуктивности

  • По конструкции вилочные предохранители делятся на:
    • миниатюрные вилочные
    • обычные вилочные

Пробковые

Пробковые предохранители типа «Neozed»

Самый распространённый тип плавких предохранителей в старых электроустановках жилого фонда стран бывшего СССР. Конструкция представляет собой фарфоровый корпус, внутри которого располагается тонкая проволока (сгорающая в аварийном режиме); для гарантированного разъединения двух концов проволоки друг от друга при сгорании на одном конце проволоки висит груз, окрашенный в определённый цвет (каждому цвету соответствует определённая сила тока). По положению груза, как правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены.

  • По типу конструкции различаются на:
    • DIAZED
    • NEOZED

Окраска в соответствии с номинальным током

Сила тока Цвет чеки Максимальная мощность (сеть 220 В)
2 А Розовый 460 Ватт
4 А Коричневый 900 Ватт
6 А Зелёный 1 200 Ватт
10 А Красный 2 000 Ватт
16 А Серый 3 200 Ватт
20 А Синий 4 000 Ватт
25 А Жёлтый 5 200 Ватт
32—50 А Чёрный 7 300 —11 500 Ватт
60 — 63 А Тёмно-красный 13 800 —14 500 Ватт

Ножевые

внутреннее строение ножевого предохранителя

Самый распространённый тип предохранителей на промышленных электроустановках, выпускаются на большие токи, до 1250 ампер. Являются источником повышенной опасности, поскольку использование предусматривало установку в держатель с неизолироваными губками; по этой причине ножевые предохранители стараются использовать только в тех местах, где обслуживание электроустановки предусматривается исключительно квалифицированным персоналом, обладающим как необходимым оборудованием, так и соответствующими навыками техники безопасности. В современном ассортименте можно встретить разъединители ножевых предохранителей в диэлектрическом корпусе, снижающие риск получения травм при обслуживании и/или замене.

  • Различия ножевых предохранителей по типу конструкции:
    • 000 (до 100 ампер)
    • 00 (до 160 ампер)
    • 0 (до 250 ампер)
    • 1 (до 355 ампер)
    • 2 (до 500 ампер)
    • 3 (до 800 ампер)
    • 4а (до 1250 ампер)

Виды защитных пробок

По схеме исполнения существует два типа предохранителей: разборные с болтовым соединением для замены вставки и неразъёмные в стеклянной колбе для разового применения. В маркировке первых присутствуют буквосочетания ПР, ПП и ПН, вторых — НПН. Термопредохранители для сетей с электроустановками до 1000 В по конструкции разделяют на следующие виды:

  1. Пластинчатые — из одной или нескольких параллельно расположенных проволочек, вмонтированных в плоские наконечники из латуни или меди. Исполнение открытое, при сгорании металл разбрызгивается и создаёт опасность пожара, взрыва. Допущены к использованию только в спецпомещениях — электрощитовых и распределительных устройствах.
  2. Пробочные однополюсные с резьбой предохранители устанавливают для защиты квартирных сетей на электросчётчиках, в осветительных приборах и оберегания маломощных электродвигателей. К ним относят устройства типа Ц, ПД, ПДС.
  3. Трубчатые предохранители названы по форме корпуса, изготавливаемого из фарфора или фибры с расположенной внутри плавкой вставкой. Используют при напряжении до 500 В и токах в диапазоне 15―1000 А. Распространённый тип — ПР.

Перегорание рабочего элемента в термопредохранителе сопровождается образованием электродуги и влечёт распад фибры, обладающей газогенерирующими свойствами. Выделяемые при этом CO2, CO, H2O способствуют подавлению следствия разряда тока.

Существует ещё один тип защитных устройств, которые в полной мере к плавким вставкам не относятся, но принадлежат к термическим — самовосстанавливающиеся предохранители. Принцип их работы основан на резком возрастании сопротивления при повышении температуры, что приводит к обесточиванию. При уменьшении нагрева цепь восстанавливается без замены рабочего элемента. Такой тип защиты используют в цифровой технике и автоматизированных системах управления.

Плавкая вставка

Предохранители этой конструкции имеют в своем составе токопроводящий элемент, который под действием тока с величиной, превышающей номинальное установленное значение, расплавляется от перегрева и испаряется. Этим обеспечивается снятие напряжения со схемы и защита ее.

Плавкие вставки могут быть изготовлены из металлов, например, меди, свинца, железа, цинка или отдельных сплавов, обладающих таким коэффициентом термического расширения, который обеспечивает защитные свойства электрооборудования.

Работа плавкой вставки под расчетной нагрузкой обеспечивается созданием надежного баланса температур между теплом, выделяемым на металле от прохождения по нему рабочего электрического тока, и отводом тепла в окружающую среду за счет рассеивания.

При возникновении аварийных режимов это равновесие быстро нарушается. Металлическая часть плавкой вставки при нагреве увеличивает значение своего активного сопротивления. Это вызывает больший разогрев, поскольку выделяемое тепло прямо пропорционально величине I2R. При этом снова возрастает сопротивление и выделение тепла. Процесс продолжается лавинообразно до тех пор, пока не наступает расплавление, закипание и механическое разрушение плавкой вставки.

   Виды предохранителей, плавкая вставка

Основным эксплуатационным параметром плавкой вставки является его времятоковая характеристика, определяющая зависимость кратности аварийного тока (относительно номинального значения) ко времени срабатывания.

Для ускорения работы плавкой вставки при малых кратностях аварийных токов используются специальные технические приемы:

Изменение сечения

На сужениях пластин увеличивается сопротивление и создается большее выделение тепла. В нормальном режиме работы эта энергия успевает равномерно распространиться по всей поверхности, а при перегрузках создаются критические зоны на узких местах. Их температура быстро достигает состояния, при котором металл плавится и разрывает электрическую цепь.

Для увеличения быстродействия пластины делают из тонкой фольги и применяют их в несколько слоев, включенных параллельно. Перегорание любого участка на одном из слоев ускоряет срабатывание защиты.

Принцип металлургического эффекта

Он основан на свойстве отдельных легкоплавких металлов, например, свинца или олова, растворять в своей структуре более тугоплавкие медь, серебро и отдельные сплавы.

Для этого на многожильные проволочки, из которых делают плавкую вставку, наносят капли олова. При допустимой температуре металла проводов эти добавки не создают никакого эффекта, но в аварийном режиме они быстро расплавляются, растворяют часть основного металла и обеспечивают ускорение срабатывания предохранителя.

Эффективность этого способа проявляется только на тонких проводниках и значительно снижается при увеличении их поперечного сечения.

Основной недостаток плавкой вставки состоит в том, что при срабатывании ее необходимо вручную заменять новой. Для этого требуется поддерживать их запас.

Предохранители пробочного типа

Отдельно хочется остановиться на предохранителях пробочного типа. Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя. После аварии, кнопка взводит предохранитель в рабочее положение.

Подключение пробочного предохранителя

В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.

Важно! Особенностью подключения плавкого пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.
