Блок питания для шуруповерта: подготовка к переделке

Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.

Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления

Зачем производится вскрытие:

  • чтобы понять, куда поместить блок питания;
  • узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
  • определить способ установки.

На этом этапе вы должны продумать, из чего будете создавать новый блок питания.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Требования к источнику питания

Вне зависимости от того, на какое напряжение рассчитан шуруповерт, к блоку питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может повышаться до десятка ампер. Если в режиме холостого хода потребляемый ток составляет не более 1-2 А и достаточно блока питания с мощностью 30-40 Вт, то для нормальной работы требуется мощность порядка 200 Вт.

С аккумуляторными батареями все просто. Специфика их работы такова, что они способны на короткое время выдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповёрта имеет малый вес и габариты, почему бы не использовать его в качестве источника напряжения? Ответ – однозначно нет. Зарядное устройство рассчитано на выдачу малого тока в течение длительного времени, нам же требуются большие токи на короткий срок. Поэтому внешний блок питания должен иметь запас по мощности.

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

  • Uвх – наибольшее напряжение на входе;
  • Uбат – напряжение на аккумулятор;
  • Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

  1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
  2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
  3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
  4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными.  Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Блок питания для шуруповерта своими руками

Стандартное зарядное устройство использует трехканальную микросхему. На ней, в зависимости от вольтажа, размещается различное количество транзисторов, например, в заряднике на 12 вольт ставится 4 транзистора.
Чтобы снижать негативные воздействия тактовой частоты, в блоках устанавливаются конденсаторы. Они бывают импульсного или переходного типа. Чтобы минимизировать последствия от перегрузок электрической сети, в зарядных устройствах применяются тиристоры.

Стандартная схема зарядки шуруповерта

Это важно: в различных моделях устанавливается не только разное количество транзисторов – они существенно отличаются по своей емкости.

Блок питания для шуруповерта из энергосберегающей лампы
Для того чтобы сделать ИБП из энергосберегающей лампы, необходимо содержащийся в каждой лампе электронный дроссель немного изменить, поставив перемычку, и после подключить к импульсному трансформатору и выпрямителю.
Для источников питания небольшой мощности (от 3.7 в до 20 ватт), можно обойтись без трансформатора. Для этого необходимо просто добавить несколько витков полупроводника на магнитопровод располагающегося в балласте лампы дросселя, если там будет место для этого. Обмотку можно делать прямо поверх заводской. Для этого лучше использовать провод с изоляцией из фторопласта.

Блок питания для шуруповерта из зарядного устройства

Один из самых дешевых способов сделать блок питания – это использовать обычное зарядное устройство для смартфона. В каждом доме сейчас их два или более, а если у вас нет лишнего, можно приобрести за 50–100 рублей.

Так выглядят внутренности зарядки от смартфона

Переделка зарядки производится в следующей последовательности:

• С помощью эмалированного проводника маленького диаметра нужно добавить один виток обмотки. После этого включаем зарядку и подключаем к аккумулятору шуруповерта. Посредством осциллографа замеряем амплитуду импульсов и определяем напряжение, создаваемое одним витком дополнительной обмотки.
• Выпаиваем разъем USB, снимаем тестовый виток и доматываем нужное количество витков до получения необходимого напряжения. Новая обмотка припаивается к заводской последовательно.
• Меняем штатный конденсатор и стабилитрон на новые, соответствующие требуемому напряжению.

Импульсный блок питания для шуруповерта своими руками

Для импульсного блока подбирается подходящая микросхема, и сборка осуществляется в следующей последовательности:

• Диодные мосты и термистор ставятся на входе.
• Устанавливаются два конденсатора.
• Для синхронизации работы затворов полевых транзисторов применяются драйвера.
• При установке транзисторов фланцы не закорачивают. С помощью изоляционных шайб и прокладок они крепятся к радиатору.
• На выходе устанавливаются диоды.

Блок питания для шуруповерта из электронного трансформатора

Чтобы приспособить трансформатор под зарядное устройство вашего инструмента, его нужно доработать. Для этого нужно подключить конденсатор на выходе выпрямительного моста. Емкость определяется следующим образом – 1 мкФ на 1 Вт. Напряжение конденсатора должно быть не меньше 400 В. В разрыв одного сетевого кабеля нужно установить терморезистор, чтобы ограничить пусковой ток.
Диодный мост устанавливается для выпрямления напряжения частотой 30 кГц. Для нормального функционирования устройства требуется обеспечить плавный пуск. С этим отлично справляется дроссель Л1.

Нужна ли переделка?

Переделывать шуруповерт или нет? Перед началом работы необходимо оценить достоинства и недостатки данного решения. Если говорить о первых, то в результате хозяин добьется:

  • исчезновения проблем с внезапно разрядившимся инструментом;
  • отсутствия зависимости от низкой температуры, ведь при таких условиях аккумуляторы разряжаются очень быстро;
  • получения стабильно крутящегося момента;
  • значительной экономии, так как покупка новой, довольно дорогой батареи не потребуется.

Кроме того, это единственный остающийся вариант, если модель уже снята с производства, когда инструмент срочно необходим, а ждать прибытия нового аккумулятора времени нет. Если сам шуруповерт работает без нареканий, то противопоказаний к его переделке нет. Единственное, чего он лишится, это мобильность, но этот минус все же не так существенен, с ним можно справиться.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

  • каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
  • если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
  • обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
  • снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
  • все провода должны быть надежно припаяны.

Подпишись на RSS!

Подпишись на RSS и получай обновления блога!

Получать обновления по электронной почте:

    • Транзисторный ключ с ограничением тока
      3 июня 2020
    • Зарядное для аккумуляторов шуруповерта на базе XL4015
      5 апреля 2020
    • Зарядное для авто со стабилизацией тока на L200
      19 марта 2020
    • Индикатор шестиразрядный на TM1637
      13 марта 2020
    • Регулируемый стабилизатор тока на L200
      11 марта 2020
    • Зарядное устройство для автомобильных аккумуляторов — 237 420 просмотров
    • Стабилизатор тока на LM317 — 173 570 просмотров
    • Стабилизатор напряжения на КР142ЕН12А — 124 884 просмотров
    • Реверсирование электродвигателей — 101 723 просмотров
    • Зарядное для аккумуляторов шуруповерта — 98 421 просмотров
    • Карта сайта — 96 071 просмотров
    • Зарядное для шуруповерта — 88 430 просмотров
    • Самодельный сварочный аппарат — 87 820 просмотров
    • Схема транзистора КТ827 — 82 463 просмотров
    • Регулируемый стабилизатор тока — 81 420 просмотров
    • DC-DC (4)
    • Автомат откачки воды из дренажного колодца (5)
    • Автоматика (34)
    • Автомобиль (3)
    • Антенны (2)
    • Ассемблер для PIC16 (3)
    • Блоки питания (30)
    • Бурение скважин (6)
    • Быт (11)
    • Генераторы (1)
    • Генераторы сигналов (8)
    • Датчики (4)
    • Двигатели (7)
    • Для сада-огорода (11)
    • Зарядные (17)
    • Защита радиоаппаратуры (8)
    • Зимний водопровод для бани (2)
    • Измерения (34)
    • Импульсные блоки питания (2)
    • Индикаторы (6)
    • Индикация (10)
    • Как говаривал мой дед … (1)
    • Коммутаторы (6)
    • Логические схемы (1)
    • Обратная связь (1)
    • Освещение (3)
    • Программирование для начинающих (16)
    • Программы (1)
    • Работы посетителей (7)
    • Радиопередатчики (2)
    • Радиостанции (1)
    • Регуляторы (5)
    • Ремонт (1)
    • Самоделки (12)
    • Самодельная мобильная пилорама (3)
    • Самодельный водопровод (7)
    • Самостоятельные расчеты (37)
    • Сварка (1)
    • Сигнализаторы (5)
    • Справочник (13)
    • Стабилизаторы (16)
    • Строительство (2)
    • Таймеры (4)
    • Термометры, термостаты (27)
    • Технологии (21)
    • УНЧ (2)
    • Формирователи сигналов (1)
    • Электричество (4)
    • Это пригодится (12)
  • Архивы
    Выберите месяц Июнь 2020  (1) Апрель 2020  (1) Март 2020  (3) Февраль 2020  (2) Декабрь 2019  (2) Октябрь 2019  (3) Сентябрь 2019  (3) Август 2019  (4) Июнь 2019  (4) Февраль 2019  (2) Январь 2019  (2) Декабрь 2018  (2) Ноябрь 2018  (2) Октябрь 2018  (3) Сентябрь 2018  (2) Август 2018  (3) Июль 2018  (2) Апрель 2018  (2) Март 2018  (1) Февраль 2018  (2) Январь 2018  (1) Декабрь 2017  (2) Ноябрь 2017  (2) Октябрь 2017  (2) Сентябрь 2017  (4) Август 2017  (5) Июль 2017  (1) Июнь 2017  (3) Май 2017  (1) Апрель 2017  (6) Февраль 2017  (2) Январь 2017  (2) Декабрь 2016  (3) Октябрь 2016  (1) Сентябрь 2016  (3) Август 2016  (1) Июль 2016  (9) Июнь 2016  (3) Апрель 2016  (5) Март 2016  (1) Февраль 2016  (3) Январь 2016  (3) Декабрь 2015  (3) Ноябрь 2015  (4) Октябрь 2015  (6) Сентябрь 2015  (5) Август 2015  (1) Июль 2015  (1) Июнь 2015  (3) Май 2015  (3) Апрель 2015  (3) Март 2015  (2) Январь 2015  (4) Декабрь 2014  (9) Ноябрь 2014  (4) Октябрь 2014  (4) Сентябрь 2014  (7) Август 2014  (3) Июль 2014  (2) Июнь 2014  (6) Май 2014  (4) Апрель 2014  (2) Март 2014  (2) Февраль 2014  (5) Январь 2014  (4) Декабрь 2013  (7) Ноябрь 2013  (6) Октябрь 2013  (7) Сентябрь 2013  (8) Август 2013  (2) Июль 2013  (1) Июнь 2013  (2) Май 2013  (4) Апрель 2013  (7) Март 2013  (7) Февраль 2013  (7) Январь 2013  (11) Декабрь 2012  (7) Ноябрь 2012  (5) Октябрь 2012  (2) Сентябрь 2012  (10) Август 2012  (14) Июль 2012  (5) Июнь 2012  (21) Май 2012  (13) Апрель 2012  (4) Февраль 2012  (6) Январь 2012  (6) Декабрь 2011  (2) Ноябрь 2011  (9) Октябрь 2011  (14) Сентябрь 2011  (22) Август 2011  (1) Июль 2011  (5)

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Самодельное зарядное для шуруповерта

До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.

Осторожно! Нагревание литий-ионной батареи выше 60 градусов может привести к пожару и даже взрыву.

Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.

Для работы вам понадобятся:

  • зарядный стакан;
  • батарея, которая не работает;
  • нож и лезвия;
  • дрель;
  • паяльник;
  • провода длиной не меньше 15 см;
  • отвертка;
  • термопистолет.

Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.

Нужно, чтобы трансформатор выдавал необходимую мощность

Это важно для продолжительной работы устройства. В противном случае он сгорит

Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для шуруповерта 12 вольт своими руками

Такой агрегат подходит для литий-ионных аккумуляторов от 900 mAh и больше. Чтобы сделать его, нужно выполнить следующие шаги:

Для начала необходимо взять зарядный стакан и осторожно вскрыть.
После этого отклеить клеммы и всю электронику с помощью паяльника.
Затем нужно в неработающей батарее отпаять клеммы с плюса и минуса, снова используя паяльник. Чтобы не перепутать полярность, пометьте маркером или ручкой плюсы и минусы.
В разобранном зарядном стакане нужно пометить, где будут находиться провода.
Затем надо просверлить отверстия

Диаметр можно увеличить, используя нож.
После этого провода вводят в просверленные под них дырки и припаивают к подготовленному стакану, соблюдая при этом полярность.
Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
А в конце всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.

Таким образом вы сами смастерили зарядное устройство.

Зарядка для шуруповерта 18 вольт своими руками

Сделать зарядное на 18 вольт можно по схеме, описанной выше. Если родной блок в нормальном состоянии, для переделки можно использовать его. Если нет, за основу можно взять блок питания от ноутбука. Он выдает как раз нужные 18 вольт.

Сделать агрегат можно по схеме, часто встречающейся в интернете. Такая переделка позволяет ускорить время зарядки аккумулятора. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Он оказывает влияние на показания индикатора. Тогда ток понижается по мере зарядки, и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Любой мастер может улучшить зарядный агрегат к своему шуроповерту. Таким образом вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания Достоинства Недостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания Несложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Порядок действий:

  1. Раскрыть корпус аккумулятора.

  2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

  3. Собрать аккумулятор, закрыв крышку корпуса.

  4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Подключение к автомобильному аккумулятору

Инструкция:

  1. Раскрыть корпус шуруповёрта.

  2. Найти контакты, через которые подаётся питание на двигатель.

  3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

  4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

  5. Собрать шуруповёрт.

  6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

  2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

  3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

  4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

  5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»

  1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
  2. Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Блок питания 12-18 вольт из энергосберегающей лампочки

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

  • из трубки с инертным газом внутри. Трубка обработала люминофором;
  • корпуса из пластика;
  • электроплаты;
  • предохранителя;
  • части, где размещаются провода;
  • цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

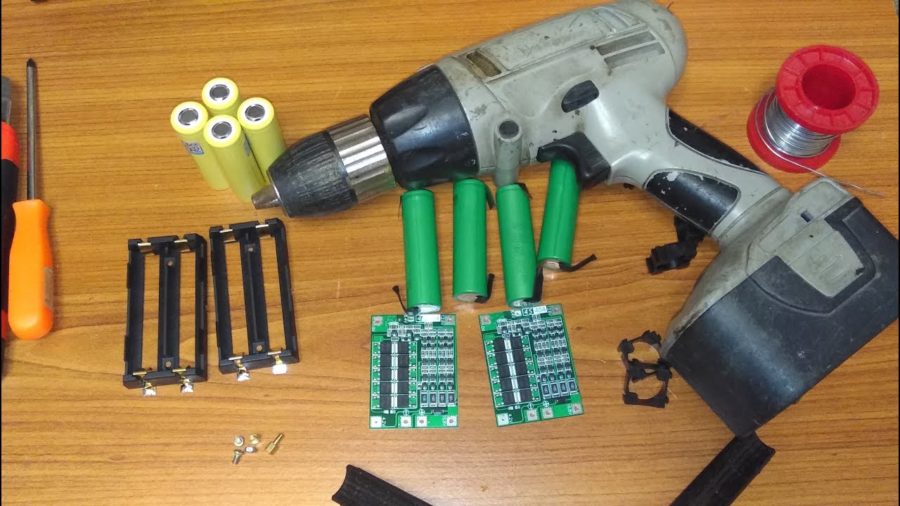

Необходимые компоненты для переделки

Предварительно необходимо подобрать компоненты, которые помогут трансформировать шуруповерт. Состав определяется особенностями процесса, а именно пайкой, использованием специальных кассет либо точечной сварки. Кассеты применять не рекомендуется в виду их уязвимости к воздействию тока. В остальном список включает:

  • аккумуляторы Li-ion18650;
  • защитная плата или модуль, обеспечивающий равномерную нагрузку при зарядке;
  • аппарат контактной сварки. Он предпочтительнее пайки, поскольку литиевые батареи чувствительны к нагреву и могут выйти из строя;
  • провода сечением 0,75 мм², 1,5 мм², 2,5 мм²;
  • термоусадка;
  • отвертка;
  • дисковый нож.

Батарейка должна соответствовать мощности старых компонентов в пропорции 1/3. Т.е. литиевый элемент является полноценной заменой 3-х никель-кадмиевых батарей. Обычно используют 3 шт. Li-ion вместо 10 Ni-Mh, что слегка снизит мощность агрегата. Можно установить 4 аккумулятора, но это сократит рабочий ресурс электродвигателя.

Ключевое значение имеет показатель тока, приведенный в рабочем паспорте шуруповерта. Он колеблется в диапазоне 15-40 А, соответственно подбираются элементы со схожими параметрами отдачи. Это касается как батарей, так и защитных плат. Универсальный вариант модуль BMS на 25 А или 30 А. Нежелательно использовать аккумуляторы от старого ноутбука, поскольку на высокую нагрузку они не рассчитаны.

Советы по использованию

Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:

  • Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
  • Провод должен крепиться в области локтя для предотвращения помех при работе.
  • Блок питания систематически надо чистить от пыли и грязи.
  • Аккумулятор (новый) предусмотрен заземлением.
  • Не рекомендовано употреблять большое количество удлинителей.
  • Не применять шуруповерт при высотных работах (начиная от двух метров и выше).

Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.

Аккумуляторный шуруповерт: разбираемся с конструкцией

Конструкционно беспроводной шуруповерт состоит из следующих элементов:

Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью

  • мотора;
  • батареи;
  • пусковой клавиши;
  • регулятора;
  • редуктора;
  • рычага, который меняет направление движения устройства;
  • зарядки.

Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации). Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).

Уже через 3-4 месяца использования батарейка начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Универсальный зарядник своими руками

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

  1. Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
  2. Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
  3. Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.

В заключение

Технически сделать блок питания для шуруповерта      не сложно. Главное – быть предельно внимательным. Надежно припаивайте провода. Используйте автомобильные аккумуляторы только в крайнем случае – они не удобны в эксплуатации, слишком громоздкие и маломощные.

Для переделки лучше всего подойдут компьютерные блоки питания. Они продаются отдельно в компьютерных магазинах.

Стоят от 1500 до 5 тысяч рублей. Хорошо зарекомендовали себя товары фирм: «AeroCool», «FSP Group», «Corsair», «Zalman».

В магазине, где торгуют электроинструментом, можно приобрести нужный блочный элемент для шуруповерта.

Цена – от 200 до 700 рублей от производителей «RWS», «OEM».

Узнать о том, как переделать батарейный инструмент в сетевой, можно из следующего видео:

Watch this video on YouTube

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Блок питания для шуруповерта 12в своими руками
Перекос фаз
