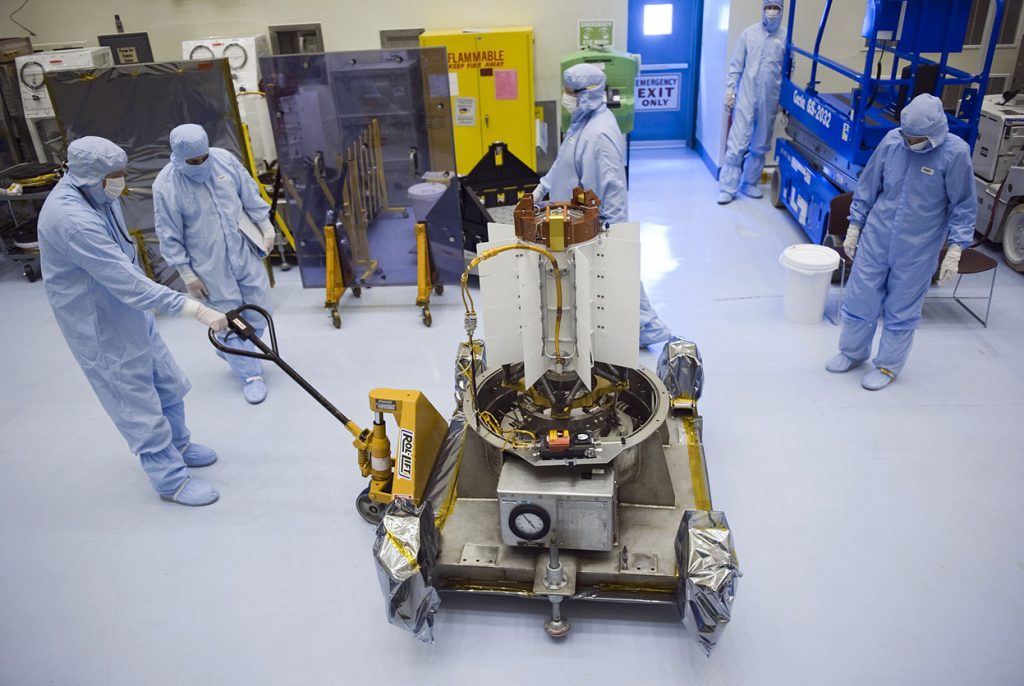

  28. Ядерные батарейки РИТЭГ
  29. Использование
  30. Мощность
  31. Питание
  32. Термоэлектрические материалы

Устройство термоэлектрогенератора своими руками

Столь сложные процессы, которые протекают в ТЭГ, никак не останавливают местных «кулибиных» в стремлении присоединится к мировому научно-техническому процессу по созданию ТЭГ. Использование самодельных ТЭГ применяется уже давно. Во время Великой Отечественной войны партизаны делали универсальный термоэлектрогенератор. Он вырабатывал электрический ток для зарядки рации.

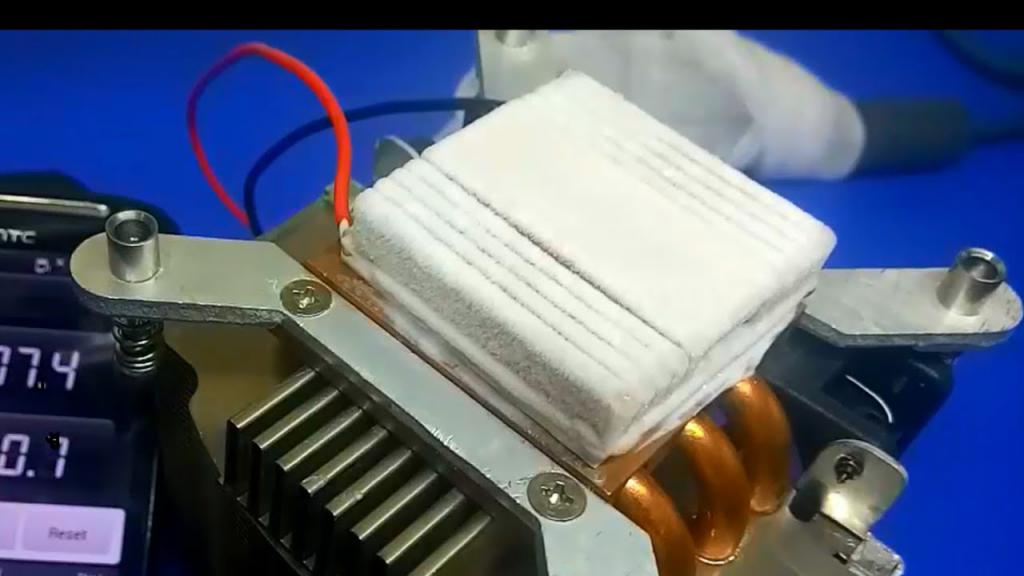

С появлением на рынке элементов Пельтье по доступными для бытового потребителя ценам возможно сделать ТЭГ самому, выполнив следующие шаги.

  1. Приобрести два радиатора в магазине IT и применить термопасту. Последняя облегчит соединение элемента Пельтье.
  2. Разделить радиаторы любым теплоизолятором.
  3. Сделать отверстие в изоляторе для размещения элемента Пельтье и проводов.

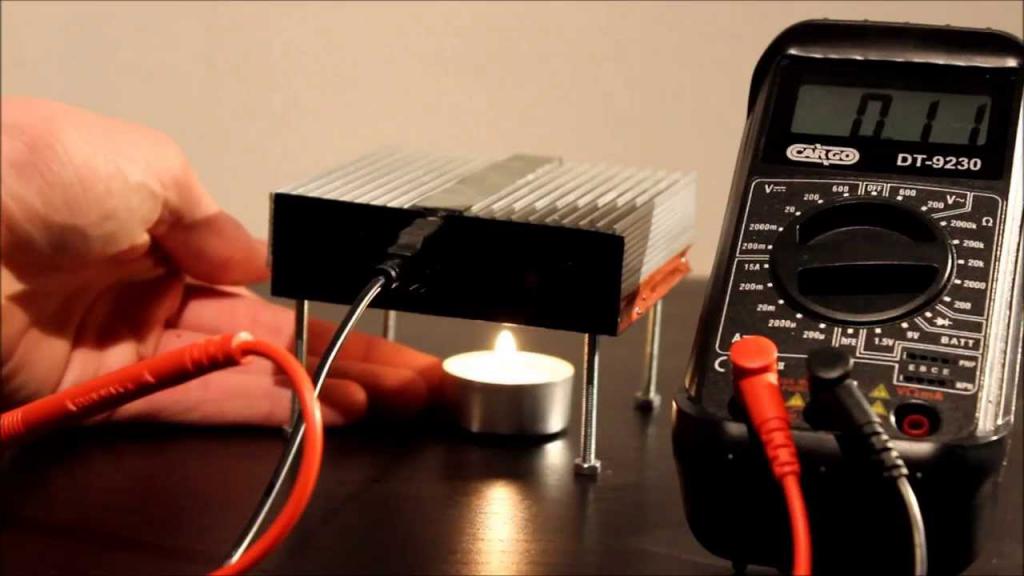

  4. Собрать конструкцию, и поднести источник тепла (свеча) к одному из радиаторов. Чем дольше нагрев, тем больше тока будет вырабатываться из домашнего термоэлектрического генератора.

Работает такой прибор бесшумно, и имеет небольшой вес. Термоэлектрический генератор ic2 в зависимости от размера, может подключить зарядку мобильного телефона, включить небольшой радиоприемник и светодиодное освещение.

В настоящее время многие известные мировые производители начали выпуск различных доступных гаджетов с применением ТЭГ для автолюбителей и путешественников.

Термоэлектрический генератор и его устройство

Термоэлектрический генератор – это устройство, позволяющее вырабатывать электрическую энергию из тепла. Это прекрасный паровой источник электроэнергии, правда, с небольшим КПД.

По сути, термоэлектричество – это прямое преобразование тепла в электричество в жидких или твердых проводниках, а затем обратный процесс нагревания и охлаждения контакта различных проводников с помощью электрического тока.

Устройство теплогенератора:

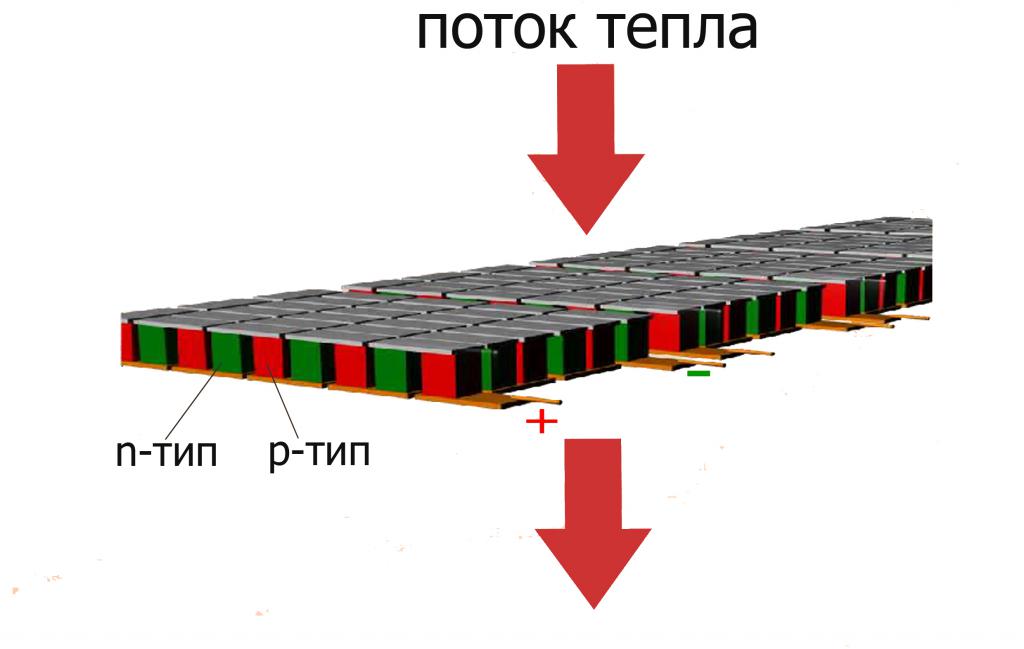

  • Тепловой генератор имеет два полупроводника, каждый из которых состоит из определенного количества электронов;
  • Они тоже объединены между собой проводником, над которым находится слой, способный проводить тепло;
  • К нему присоединен еще термоэмиссионный проводник для передачи контактов;
  • Далее идет охлаждающий слой, а за ним полупроводник, чьи контакты ведут к проводнику.

К сожалению, теплоэлектрогенератор не всегда бывает в состоянии работать с большими мощностями, поэтому используется в основном в быту, а не на производстве.

Достоинства ТЭГ

Достоинства термоэлектрогенераторов:

  • выработка электричества происходит по замкнутой одноступенчатой схеме без использования сложных передающих систем и применения движущих частей;
  • отсутствие рабочих жидкостей и газов;
  • отсутствие выбросов вредных веществ, бросового тепла и шумового загрязнения окружающей среды;
  • устройство длительного автономного функционирования;
  • использование отработанного тепла (вторичные источники теплоты) с целью экономии энергоресурсов
  • работа в любом положении объекта независимо от среды эксплуатации: космос, вода, земля;
  • выработка постоянного тока при малом напряжении;
  • невосприимчивость к короткому замыканию;
  • неограниченный срок хранения, 100 % готовность к работе.

Полупроводниковые материалы для прямого преобразования энергии

Для термоэлектрогенераторов используются полупроводниковые термоэлектрические материалы, обеспечивающие наиболее высокий коэффициент преобразования тепла в электричество. Список веществ, имеющих термоэлектрические свойства, достаточно велик (тысячи сплавов и соединений), но лишь немногие из них могут использоваться для преобразования тепловой энергии. Современная наука постоянно изыскивает новые и новые полупроводниковые композиции и прогресс в этой области обеспечивается не столько теорией, сколько практикой, ввиду сложности физических процессов, происходящих в термоэлектрических материалах. Определённо можно сказать, что на сегодняшний день не существует термоэлектрического материала, в полной мере удовлетворяющего промышленность своими свойствами, и главным инструментом в создании такого материала является эксперимент. Важнейшими свойствами полупроводникового материала для термоэлектрогенераторов являются:

  • КПД: Желателен как можно более высокий КПД;
  • Технологичность: Возможность любых видов обработки;
  • Стоимость: Желательно отсутствие в составе редких элементов или их меньшее количество, достаточная сырьевая база (для расширения сфер ассимиляции и доступности);
  • Коэффициент термо-ЭДС: Желателен как можно более высокий коэффициент термо-ЭДС (для упрощения конструкции);
  • Токсичность: Желательно отсутствие или малое содержание токсичных элементов (например: свинец, висмут, теллур, селен) или их инертное состояние (в составе сплавов);
  • Рабочие температуры: Желателен как можно более широкий температурный диапазон для использования высокопотенциального тепла и, следовательно, увеличения преобразуемой тепловой мощности.

Как работает термоэлектрический генератор Пельтье

Данное устройство имеет сложный механизм работы, но его собирали уже несколько сотен раз, так что можете быть уверены, у вас все получится. Мы поговорим о том, какие запчасти нужны для сборки самодельного термоэлектрического генератора, так вы поймете, почему он работает. Устройство Пельтье состоит из последовательно соединенных термопар, находятся они между керамических пластин. Примерно вот так это все выглядит на картинке. Узнайте, как сделать маленький вентилятор от USB.

Когда через цепь проходит электрический ток образуется эффект Пельтье, одна сторона модуля нагревается, другая просто охлаждается. Соответственно, если одну сторону сильней нагреть может получить большую силу тока и напряжение.

Изготовление своими руками

Производить электрогенераторы на дровах стали совсем недавно, поэтому цены на них довольно высокие. Это подстегивает умельцев делать такие приспособления самостоятельно. Основа генератора – элемент Петелье, то есть термоэлектрический преобразователь, который можно купить. Если вам нужна небольшая щепочница, то подойдет элемент Петелье, извлеченный из старого компьютера.

Понадобится стабилизатор напряжения, модуль с выходом USB, корпус, кулер для охлаждения.

Репортаж про один из вариантов данного устройства

[su_youtube url=»https://www.youtube.com/embed/-bCVMh5iXAQ?feature=oembed»]

Как сделать элемент Пельтье своими руками

Обычный элемент Пельтье – это пластина, собранная из деталей различного металла, с разъемами для подключения в сеть. Такая пластинка пропускает через себя ток, нагреваясь с одной стороны (например, до 380 градусов) и работая от холода с другой.

Такой термогенератор имеет обратный принцип:

  • Одна сторона может греться от горящего топлива (например, огня на дровах или какого-либо другого сырья);
  • Другая сторона, наоборот, охлаждается жидким или воздушным теплообменником;
  • Таким образом, на проводах происходит выработка тока, который можно использовать по своим нуждам.

Этот генераторный элемент имеет свои плюсы:

  • Бесшумную работу;
  • Возможность использовать то, что есть под рукой;
  • Легкий вес и мобильность.

Такие печки-самоделки стали набирать популярность среди любителей заночевать в лесу у костра, пользуясь дарами земли и которые не прочь получить электричество на халяву.

Модуль Пельтье также используется для охлаждения плат компьютеров: элемент подключается к плате и как только температура становится выше допустимой, начинает охлаждать схемы. С одной стороны в прибор входит холодное воздушное пространство, с другой – горячее. Популярностью пользуется модель 50X50X4mm (270w). Такое устройство можно купить в магазине или сделать самому.

Чтобы изготовить элемент Пельтье в домашних условиях, нужно взять:

  • Проводники из биметалла (примерно 12 штук или больше);
  • Две пластины из керамики;
  • Кабели;
  • Паяльник.

Схема изготовления такова: проводники припаиваются и размещаются между пластинами, после чего плотно фиксируются. При этом нужно помнить о проводах, которые потом будут крепиться к преобразователю тока.

Сфера использования такого элемента очень разнообразна. Так как одна из его сторон имеет свойство охлаждаться, с помощью этого приспособления можно сделать походный небольшой холодильник, или например, автокондиционер.

Но, как и любой прибор, этот термоэлемент имеет свои плюсы и минусы. К плюсам можно отнести:

  • Компактный размер;
  • Возможность работы охлаждающими или нагревающими элементами вместе или каждым в отдельности;
  • Тихая, практически бесшумная работа.

Минусы:

  • Необходимость осуществлять контроль разницы температур;
  • Большое потребление энергии;
  • Невысокий уровень КПД при высокой себестоимости.

Термоэлектрический эффект и перенос тепла в электронных системах

Термоэлектрические генераторы, принцип работы которых основан на комплексном использовании эффекта трех ученых (Зеебека, Томсона, Пельтье), получили свое развитие почти через 150 лет после открытий, намного опередивших свое время.

Термоэлектрический эффект заключается в следующем явлении. Для охлаждения или генерации электричества используется «модуль» состоящий из электрически связанных пар. Каждая пара состоит из полупроводникового материала р (S> 0) и n (S

Если выбранные материалы обладают хорошими термоэлектрическими свойствами, этот тепловой поток, создаваемый движением носителей заряда, будет больше теплопроводности. Поэтому система передаст тепло от холодного источника к горячему и будет действовать как холодильник. В случае генерации электричества тепловой поток вызывает смещение носителей заряда и появление электрического тока. Чем больше разность температуры, тем больше электричества можно получить.

Обзор моделей

Купить дровяной электрогенератор можно в специализированных компаниях. Связаться с ними и получить исчерпывающую информацию удобно на сайтах этих компаний:

Предлагаем вашему вниманию несколько моделей таких печей-генераторов, предназначенных для бытовых нужд.

Портативные модели

Они представлены щепочницами и грилями, оснащенными электропреобразующим элементом. Такая печка хороша в походе для разогрева еды, на ней можно согреть кружку чая, пожарить небольшой кусочек мяса и заодно зарядить гаджеты. На большее они не рассчитаны.

К примеру, печь BioLite CampStove способна работать на любом древесном топливе: веточки, щепки, шишки. Она выдает до 5 Вт мощности, оборудована USB. Чтобы вскипятить литр воды, достаточно совсем немного древесины, а займет это буквально 5 минут. Цена BioLite CampStove 9 600 рублей.

Индигирка

Печь Индигирка — это наиболее известная модель дровяных электрогенераторов. Эта печь отапливает помещение до 50 м3, весит 37 килограммов, выполнена она из жаростойкой стали и служит не один десяток лет. Объем топки – 30 литров. Выходное напряжение Индигирки — 12 вольт, максимальная выходная мощность — 50 Вт. Конечно, основное предназначение печи — обогрев, удобная чугунная конфорка позволяет приготовить пищу или согреть чай. В качестве электрогенератора печь в состоянии работать уже через 15 минут после розжига.

В комплект поставки входят

  • Кабель с зажимами «крокодил»,
  • Кабель с разъемом как у прикуривателя автомобиля,
  • USB 5 вольт.

Конечно, 50 Вт – это немного, однако 2-3 светодиодных лампы для освещения, 10 дюймовый телевизор и зарядку для мобильного телефона такой электрогенератор «потянет».

Индигирка 2

Это обновленная модель, которая немного больше по размерам и вырабатывает электричества на 10 Вт больше, то есть 60, что дает дополнительные возможности.

Стоимость такой печки порядка 30 000 — 50 000 рублей в зависимости от комплектации и поставщика.

Печи kibor с электрогенератором

Компания Kibor представляет две модели электрогенераторов на дровах. Первая модель весит всего 22 килограмма, объем топки у нее 30 литров, выходная мощность – 25 Вт. Стоит такая печь 45 000 рублей.

Более мощная модель способна вырабатывать 60 Вт. Она больше по размерам, весит 59 килограммов, а объем топки у нее 60 литров. Цена – 60 000 рублей.

Термоэлектрический генератор

Не обязательно покупать целую печь с электрогенератором. Можно приобрести отдельно термоэлектрический генератор, который монтируется на горячие поверхности, и приспособить его к уже имеющейся печи. Такой агрегат стоит порядка 15 000 рублей.

При эксплуатации дровяного генератора образуются продукты горения, для удаления которых из помещения обязательно нужен дымоход.

Перспективы развития термоэлектрической генерации

Ожидается, что спрос на бытовое потребление ТЭГ вырастет на 14 %. Перспективы развития термоэлектрической генерации опубликовал Market Research Future, издав документ «Глобальный отчет по исследованию рынка термоэлектрических генераторов — прогноз до 2022 года» — анализ рынка, объем, доля, ход, тенденции и прогнозы. Доклад подтверждает перспективу ТЭГ в утилизации автомобильных отходов и системах совместного производства электроэнергии и тепла для бытовых и промышленных объектов.

Географически глобальный рынок термоэлектрических генераторов был разделен на Америку, Европу, Азиатско-Тихоокеанский регион, Индию и Африку. АТР считается самым быстрорастущим сегментом в области внедрения рынка ТЭГ.

Среди этих регионов Америка, по оценкам экспертов, является основным источником доходов на глобальном рынке ТЭГ. Ожидается, что увеличение спроса на экологически чистую энергию повысит спрос на него в Америке.

Европа также будет демонстрировать относительно быстрый рост в течение прогнозируемого периода. Индия и Китай будут наращивать потребление значительными темпами из-за увеличения спроса на транспортные средства, что приведет к росту рынка генераторов.

Компании по производству автомобилей такие, как Volkswagen, Ford, BMW и Volvo в сотрудничестве с NASA, уже приступили к разработке мини-ТЭГ для системы регенерации тепла и экономии топлива в автомобиле.

Термоэлектрический преобразователь Пельтье

Элемент Пельтье (ЭП) — это термоэлектрический преобразователь, работающий с использованием одноименного эффекта Пельтье, одного из трех термоэлектрических эффектов (Зеебека и Томсона).

Француз Жан-Шарль Пельтье соединил провода меди и висмута друг с другом и подключил их к батарее, создав таким образом пару соединений двух разнородных металлов. Когда батарея включалась, один из переходов нагревался, а другой охлаждался.

Устройства, основанные на эффекте Пельтье, чрезвычайно надежны, поскольку они не имеют движущихся частей, не нуждаются в техническом обслуживании, не имеют выбросов вредных газов, компактны и имеют возможность двунаправленной работы (нагрев и охлаждение) в зависимости от направления тока.

К сожалению, они малоэффективны, имеют низкий КПД, выделяют довольно много тепла, что требует дополнительной вентиляции и увеличивает стоимость устройства. Такие устройства потребляют довольно много электроэнергии и могут вызвать перегрев или конденсацию. Элементы Пельтье с размерами более 60 мм x 60 мм практически не встречаются.

Область применения ЭП

Внедрение передовых технологий в области производства термоэлектриков привело к удешевлению производства ЭП и расширению доступности рынка.

Сегодня ЭП широко применяется:

  • в переносных охладителях, для охлаждения небольших приборов и электронных компонентов;
  • в осушителях для извлечения воды из воздуха;
  • в космических аппаратах для уравновешивания воздействия прямого солнечного света на одну сторону корабля, рассеивая тепло на другую сторону;
  • для охлаждения фотонных детекторов астрономических телескопов и высококачественных цифровых камер, чтобы минимизировать погрешности наблюдения, возникающих из-за перегрева;
  • для охлаждения компьютерных компонентов.

В последнее время широкое применение он получил и для бытовых целей:

  • в устройствах кулеров, питающихся через USB-порт для охлаждения или нагрева напитков;
  • в виде дополнительной ступени охлаждения компрессионных холодильников с понижением температуры до -80 градусов для одноступенчатого охлаждения и до -120 для двухступенчатого;
  • в легковых автомобилях для создания автономных холодильников или обогревателей.

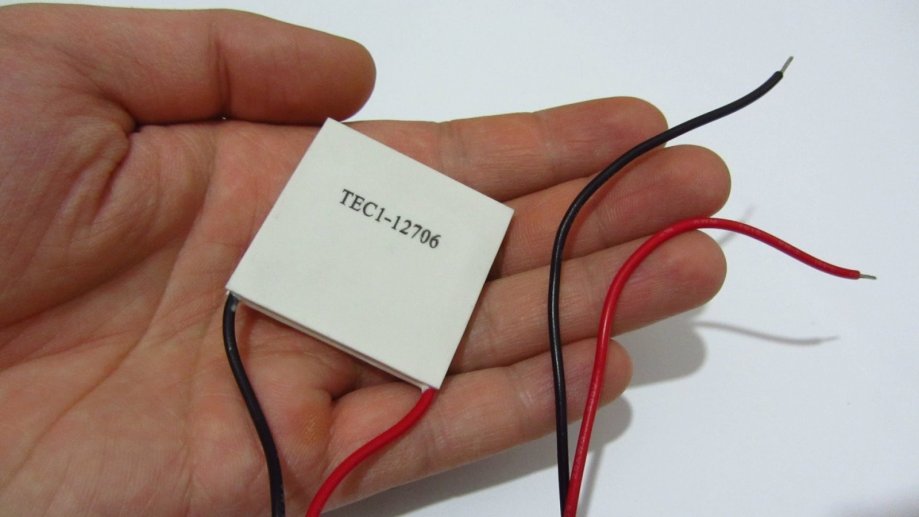

Китай наладил производство элементов Пельтье модификаций TEC1-12705, TEC1-12706, TEC1-12715 стоимостью до 7 евро, которые могут обеспечить по схемам «тепло-холод» мощность до 200 Вт, сроком службы до 200 000 часов, работающих в температурной зоне от -30 до 138 градусов Цельсия.

Генераторный режим элемента Пельтье

Открытие Жака-Шарля Пельтье буквально перевернуло мир, так как устройство может использоваться в качестве универсального генератора тепла и холода. Кроме этих функций, был отмечен еще один немаловажный эффект – генераторный режим. Если теплую сторону устройства нагревать, а холодную охлаждать, то на выводах возникает разница потенциалов, и при замыкании цепи начинает течь ток.

Генератор на основе элемента Пельтье можно сделать своими руками и для этого не потребуется особых навыков. Но стоит понимать, что используемый китайскими разработчиками материал не обладает идеальными характеристиками, позволяющими получать максимум энергии. Доступных термоэлектрических модулей в продаже хватит для:

  • зарядки мобильных устройств;
  • питания светодиодного освещения;
  • изготовления автономного радиоприемника и прочих целей.

По этой теме можно найти массу видео с подробным описанием всех этапов. Поэтому если вы хотите сделать термоэлектрический модуль для получения энергии, то это вполне реально.

Первым делом необходимо заказать необходимое количество элементов Пельтье с учетом их характеристик. Устройство с мощностью 10 Вт на том же e — Bay стоит 15$. И этого вполне достаточно будет для зарядки смартфонов. Далее, необходимо обеспечить эффективное теплоотведение. Для этих целей можно сконструировать систему жидкостного охлаждения с естественной циркуляцией. А горячую сторону нагревать любым источником тепла, в том числе открытым огнем. В результате любой радиолюбитель может сделать сам великолепный термоэлектрический генератор, который можно взять с собой в поход, на рыбалку или дачу.

Один стандартный элемент-ячейка вырабатывает 5 В и 1 Вт мощности, чего вполне достаточно для небольшого освещения. Например, для изготовления фонарика с подогревом от тепла рук. В продаже имеются и готовые элементы с выходным напряжением до 12 В.

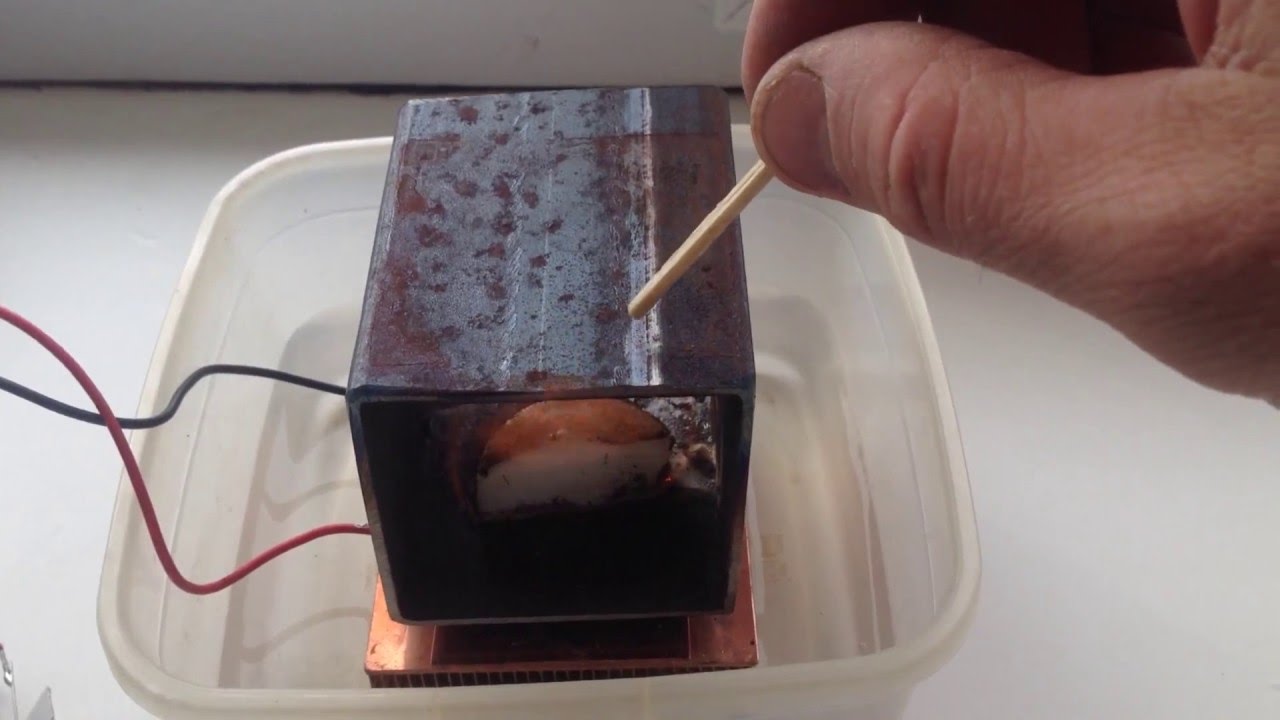

Переносная термоэлектрическая печка с генераторным режимом

Сегодня можно найти массу способов, как сделать своими руками достаточно эффективный термоэлектрический генератор на основе элемента Пельтье. Как один из них – портативная печка с топкой из старого компьютерного блока питания. К одной из сторон корпуса прикрепляется сам термоэлектрический элемент Пельтье через термопасту с радиатором внушительных размеров. Такая установка позволит получить тепло в любом удобном месте, приготовить пищу и зарядить телефон.

Пути развития и повышения КПД

  • Эффективный термоэлектрический материал: КПД преобразования, термо-ЭДС, пластичность, тонкоплёночное исполнение.
  • Эффективный и совместимый с теплообменником жидкометаллический теплоноситель.
  • Расширение использования высококачественной керамики в конструкции ТЭГ.
  • Унификация узлов, приспособленных для разных случаев применения.
  • Предельное повышение энергоплотности ТЭГов до уровня автомобильных и авиационных двигателей и выше.
КПД различных термоэлектрических генераторов и составляющих их узлов:
Типы термоэлектрогенераторов и основных составляющих генераторных узлов 1965 год. 1970 год. 1975 год. 1980 год. Карно.
Солнечная энергия без концентрации 0,8 0,85 0,9 0,92 0,96
Солнечная энергия с концентрацией 0,65 0,7 0,75 0,8 0,9
Газовые горелки 0,5 0,6 0,65 0,7 0,8
Газовые топки 0,75 0,8 0,85 0,9 0,92
Изотопы 0,8 0,85 0,9 0,95 1,00
Атомные реакторы 0,75 0,8 0,85 0,95 1,00
Низкотемпературные термоэлектрические материалы 0,06 0,08 0,1 0,12 0,5
Среднетемпературные термоэлектрические материалы 0,04 0,06 0,08 0,1 0,35
Высокотемпературные термоэлектрические материалы 0,04 0,05 0,06 0,07 0,23
Каскадные термоэлементы 0,12 0,14 0,18 0,20 0,77
Коммутация термоэлектрических батарей 0,9 0,93 0,95 0,98 0,99
Изоляция термоэлектрических батарей 0,9 0,92 0,95 0,97 1,00
Тепловой контакт 0,9 0,93 0,95 0,97 0,99
Теплоноситель 0,9 0,92 0,93 0,94 0,98
Охлаждающее оребрение наземное 0,55 0,6
Охлаждающее оребрение космическое 0,8 0,85
Солнечный космический термоэлектрогенератор без концентратора 0,016 0,025 0,035 0,045 0,16
Солнечный космический термоэлектрогенератор с концентратором 0,017 0,029 0,043 0,061 0,25
Солнечный наземный термоэлектрогенератор с концентратором 0,029 0,044 0,088 0,145 0,59
Газовый термоэлектрогенератор с оребрением 0,013 0,023 0,030 0,043 0,20
Газовый термоэлектрогенератор с теплоносителем 0,02 0,035 0,073 0,175 0,57
Радиоизотопный термоэлектрогенератор с оребрением 0,021 0,032 0,049 0,12 0,36
Радиоизотопный термоэлектрогенератор с теплоносителем 0,032 0,075 0,129 0,24 0,71
Реакторный космический термоэлектрогенератор 0,016 0,023 0,044 0,113 0,36
Реакторный наземный термоэлектрогенератор 0,03 0,047 0,121 0,24 0,71
Термоэлектрогенератор типа парового котла 0,226 0,66

Примечание: Коэффициент Карно = 1 соответствует 100 %.

Из таблицы заметен существенный рост КПД, связанный прежде всего с тщательным совершенствованием технологий изготовления материалов, рациональным исполнением конструкций, развитием материаловедения в области термоэлектричества.

Возможно, вам также будет интересно

При необходимости измерения температуры одним из ключевых моментов является выбор типа используемых датчиков. Принимаемое решение должно максимально полно учитывать условия конкретной задачи.

Транспортировка электроэнергии от электростанции к потребителям является одной из важнейших задач энергетики. Электроэнергия поставляется преимущественно по воздушным линиям электропередачи (ЛЭП), которые состоят из кабельных линий и оборудования для преобразования энергии и согласования с нагрузкой. Эффективность и надежность передачи энергии определяется состоянием сетей электроснабжения. Мон…

Компания Rockwell Automation представляет новую версию современной распределенной системы управления (РСУ) PlantPAx, которая использует новые эффективные технологии для повышения производительности систем автоматизации и улучшения управления технологическими процессами.
Среди новых особенностей системы — более продуктивная среда разработки, увеличивающая производительность систем автоматизации и облегчающая внедрение эффективных технологий для повышения уровня взаимодействия с пользователем, а также расширенные возможности управления, помогающие достичь намеченных целей.
Чтобы обеспечить …

Особенности элемента Пельтье

К особенностям элемента на основе биметаллических пар следует отнести:

  • Компактность. По сравнению с термоэлектрическим эффектом, которым обладает устройство, элемент Пельтье имеет незначительные габариты, но при этом позволяет на десятки градусов понизить температуру микропроцессора, что существенно упрощает системы охлаждения.
  • Не требует использования вентиляторов. Благодаря отсутствию движущихся и вращающихся компонентов все устройство не создает лишнего шума и помех, которые могут сильно повлиять на работу компонентов.
  • Благодаря каскадному соединению нескольких термоэлементов можно добиться повышенной эффективности охлаждения процессора с минимальными затратами.
  • Кроме охладителя, элемент Пельтье можно также использовать в качестве устройства экстренного нагрева, если поменять полярность на обкладках.

Эффективность ТЭГ

Оценивается коэффициентом полезного действия. Мощность термоэлектрогенератора зависит от двух критических факторов:

  1. Объема теплового потока, который может успешно перемещаться через модуль (тепловой поток).
  2. Дельты температур (DT) – разница температур между горячей и холодной стороной генератора. Чем больше дельта, тем эффективнее он работает, поэтому конструктивно должны быть обеспечены условия, как для максимальной подачи холода, так и максимального отвода тепла от стен генератора.

Термин «эффективность термоэлектрических генераторов» аналогичен термину, применяемому в отношении всех других типов тепловых двигателей. Пока он очень низкий и составляет не более 17 % эффективности Карно. КПД генератора ТЭГ ограничен эффективностью Карно и на практике достигает лишь несколько процентов (2-6 %) даже при высоких температурах. Это происходит из-за низкой теплопроводности в полупроводниковых материалах, что не способствует эффективной выработке электроэнергии. Таким образом, нужны материалы с низкой теплопроводностью, но в то же время с максимально высокой электропроводностью.

Полупроводники лучше справляются с этой задачей, чем металлы, но пока еще очень далеки от тех показателей, которые вывели бы термоэлектрический генератор на уровень промышленного производства (хотя бы с 15 % использованием высокотемпературного тепла). Дальнейшее повышение эффективности ТЭГ зависит от свойств термоэлектрических материалов (термоэлектрики), поиском которых сегодня занят весь научный потенциал планеты.

Разработки новых термоэлектриков относительно сложные и затратные, однако в случае успеха они вызовут технологическую революцию в системах генерации.

Плюсы и минусы устройства

Как у любого устройства, у электрогенератора на дровах есть свои преимущества и недостатки. Сравнив их, можно понять, насколько вам необходима такая печь и какую именно выбрать.

Преимущества

  • Возможность обогрева помещения до 50 м3 и приготовления пищи,
  • Компактность,
  • Длительный срок службы,
  • Возможность использовать не только дрова, но и древесные отходы,
  • Невысокая стоимость энергии,
  • Возможность изготовить своими руками.

Недостатки

  • Высокая цена готовой печи-генератора,
  • Низкая мощность (примерно 50-60 Вт) и напряжение в сети (12 вольт).

В основном дровяной электрогенератор позволяет подключить освещение в небольшом доме и обеспечить зарядку телефонов и других гаджетов.

Можно подключить радиоприемник или портативный телевизор. При необходимости можно с помощью инвертора получить и более высокое напряжение в сети, то есть привычные нам 220 вольт. Сегодня выпускаются разные модели дровяных генераторов: от компактных устройств весом до 1 килограмма, которые удобно брать с собой на природу, до автономных дровяных электростанций, вырабатывающих до 100 кВт, которые могут обеспечить электричеством небольшое производство.

Будьте внимательны при эксплуатации дровяных генераторов, ведь это устройства с «живым» огнем. Обязательно соблюдайте технику безопасности, особенно когда используете печи, созданные своими руками.

Области применения термоэлектрогенераторов

Радиоизотопные термоэлектрогенераторы применяются в качестве бортовых источников электропитания космических аппаратов, предназначенных для исследования удаленных от Солнца регионов Солнечной системы. В частности, такие генераторы, использующие тепло плутониевых тепловыделяющих элементов установлены на космических аппаратах «Кассини» и «Новые горизонты». В прошлом подобные устройства применялись и на Земле в навигационных маяках, радиомаяках, метеостанциях и подобном оборудовании, установленном в местности, где по техническим или экономическим причинам нет возможности воспользоваться другими источниками электропитания.

В последние годы термоэлектрические генераторы получили применение в автомобильной технике для рекуперации тепловой энергии, например для утилизации тепла элементов выхлопной системы.

Ядерные батарейки РИТЭГ

Радиоизотопный термоэлектрический генератор (РИТЭГ) представляет собой устройство использующее термопары для преобразования тепла, выделяемое при распаде радиоактивного материала, в электричество. Этот генератор не имеет движущихся частей. РИТЭГ использовался в качестве источника энергии на спутниках, космических аппаратах, удаленных объектах маяков, построенных СССР для Полярного круга.

РИТЭГы, как правило, являются наиболее предпочтительным источником энергии для устройств, которым требуется несколько сотен Ватт мощности. В топливных элементах, батареях или генераторах установленных в местах, где солнечные элементы являются неэффективными

Радиоизотопный термоэлектрический генератор требует соблюдения строгих мер осторожного обращения с радиоизотопами в течение долгого времени после окончания его срока службы

В России насчитывается порядка 1 000 РИТЭГов, которые использовались в основном для источников питания на средствах дальнего действия: маяках, радиомаяках и других специальных радиотехнических средствах. Первым космическим РИТЭГом на полонии-210 стал «Лимон-1» в 1962 году, затем «Орион-1» мощностью 20 Вт. Последняя модификация была установлена на спутниках «Стрела-1» и «Космос-84/90». «Луноходы»-1,2 и «Марс-96» использовали РИТЭГ в системах обогрева.

Использование

Мощность

Генератор может питать несколько станций, однако, когда подключено более двух станций, мощность, генерируемая каждой из них, уменьшается, что означает, что генератор становится менее эффективным, и для завершения работы потребуется больше времени. Оптимальное количество станций, подключенных к одному генератору, — это две активные станции на генератор. В таблице ниже показан процент мощности, вырабатываемой на каждой станции, в зависимости от того, сколько из них питается от одного и того же генератора

Обратите внимание, что это относится только к станциям крафта, которые на самом деле создают или используют энергию. Если 5 станций подключены к одному и тому же генератору и только 2 в настоящее время обрабатывают, то мощность для каждого все равно будет равна 100%

Остальные 3 не будут иметь никакого эффекта, пока вы не включите их. Чтобы помочь выровнять мощность, можно подключить дополнительные генераторы.

Каменная печь — это единственная станция, которая не может питаться от генератора.

Процент мощности, подаваемый на станцию
Количество генераторов, подключенных к одной группе станций
1 2 3 4 5
Количество станций подключенных к генератору(ам) 1 100 100 100 100 100
2 100 100 100 100 100
3 44 100 100 100 100
4 25 100 100 100 100
5 16 64 100 100 100
6 11 44 100 100 100
7 8 32 73 100 100
8 6 25 56 100 100
9 4 19 44 79 100
10 4 16 36 64 100
11 3 13 29 52 82
12 2 11 25 44 69
Примечания:
  • Чем выше число, тем лучше. Более низкие цифры указывают на снижение эффективности и, следовательно, более длительное время обработки.
  • «100» означает, что заданное количество генераторов способно питать заданное количество активных станций со 100% эффективностью.

Питание

Максимальное время работы генератора: 12,000 минут (8 дней 8 часов).

Выбранное топливо
Время Макс. Затраты Материал
2 д. 18 ч. 40 мин. 3 240

Плотный силовой камень

1 д. 1 ч. 8 160

Силовой камень

7 ч. 30 мин. 26 208

Железное дерево

5 ч. 40 200

Уголь

5 ч. 40 80

Крепкая деревянная доска

2 ч. 30 мин. 80 16

Дерево

Термоэлектрические материалы

Термоэлектрики состоят из специальных сплавов или полупроводниковых соединений. В последнее время для термоэлектрических свойств применяются электропроводящие полимеры.

Требования к термоэлектрикам:

  • высокая эффективность, которая обусловлена низкой теплопроводностью и высокой электропроводностью, высоким коэффициентом Зеебека;
  • устойчивость к высоким температурам и термомеханическим воздействиям;
  • доступность и безопасность окружающей среды;
  • устойчивость к вибрациям и резким перепадам температур;
  • долгосрочная стабильность и дешевизна;
  • автоматизация процесса изготовления.

В настоящее время продолжаются опыты по подбору оптимальных термопар, что позволит увеличить КПД ТЭГ. Термоэлектрический полупроводниковый материал представляет собой сплав теллурида и висмута. Он был специальным образом изготовлен, чтобы обеспечить отдельные блоки или элементы с различными характеристиками «N» и «P».

Термоэлектрические материалы чаще всего изготавливаются путем направленной кристаллизации из расплавленной или прессованной порошковой металлургии. Каждый способ изготовления имеет свое особое преимущество, но наиболее распространены материалы с направленным ростом. В дополнение к теллуриту висмута (Bi 2 Te 3) существуют другие термоэлектрические материалы, в том числе сплавы свинца и теллурита (PbTe), кремния и германия (SiGe), висмута и сурьмы (Bi-Sb), которые могут использоваться в конкретных случаях. Пока термопары висмута и теллурида лучше всего подходят для большинства ТЭГ.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Термоэлектрический генератор
Короткое замыкание
