Как сделать антенный усилитель своими руками
Самостоятельно собрать даже самый простой усилитель из радиодеталей для антенны своими руками сможет далеко не каждый. Однако подобное устройство, такое как усилитель антенны для телевизора на дачу, вполне возможно сделать из подручных средств, например, из пивных банок. Для изготовления такого усилителя понадобится совсем немного времени, а результаты получаются достаточно высокие. Использование этой конструкции позволяет добиться более качественной картинки, максимально снизить шумы и обнаружить большее количество каналов.
Перед тем как сделать усилитель, нужно заранее запастись двумя жестяными банками из-под пива, кабелем питания, штекером, саморезами. Дополнительно потребуется отвертка, изолента и ровная деревянная палка.
Самодельный антенный усилитель собирается в следующем порядке:
- Жестяные банки прикручиваются к деревянной палке при помощи изоленты так, чтобы между ними сохранялось расстояние 7-8 см. Если на банках сохранились родные колечки, то их лучше всего использовать для крепления кабеля.
- В случае отсутствия колечек, в каждую банку следует вкрутить саморезы и уже к ним крепить зачищенные концы кабеля. Деревянная палка и кабель также соединяются между собой изолентой, что делает конструкцию более устойчивой.
- Для защиты от внешних воздействий обе банки можно прикрыть пластиковой бутылкой, у которой предварительно отрезается дно и горлышко. По центру бутылки прорезается отверстие под кабель.
- Готовую конструкцию нужно подключить и выполнить ее настройку. Самодельный усилитель для антенны телевизора может быть усовершенствован путем добавления в него дополнительных секций. Настройка аппаратуры для телевизора своими руками осуществляется за счет изменения расстояния между банками. Если диаметр банки увеличится, то, соответственно, возрастет и полоса прохождения сигналов.
Схема и описание усилителя для антенны своими руками
Приведенная ниже схема антенного усилителя показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.
При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.
Печатная плата для усилителя:
Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения

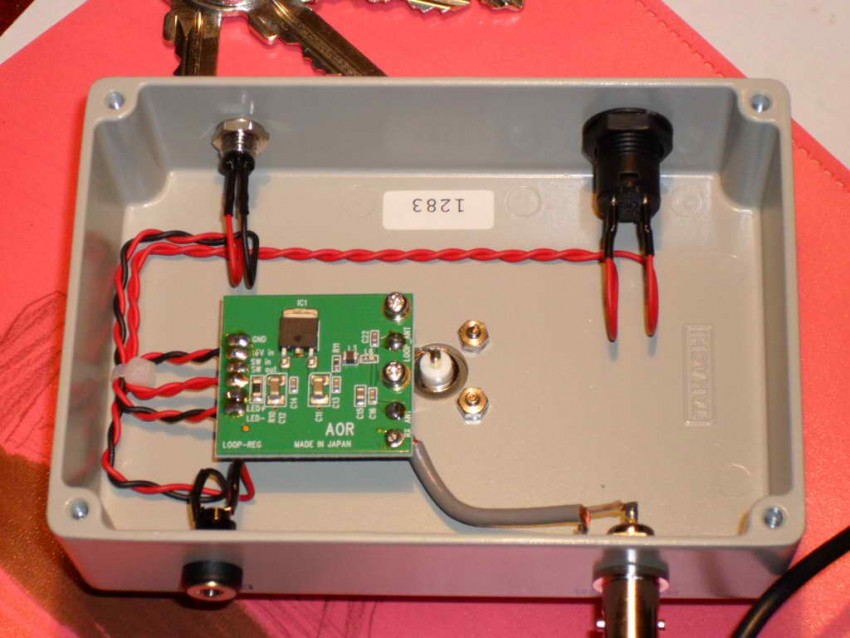

После сборки плата выглядит таким образом:
Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.
Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, при создании усилителя для антенны своими руками нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.
Схема мощного усилителя:
Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.
Как выбрать усилитель сигнала для телевизора
Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:
- Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
- Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
- Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
- Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.
Выбор усилителя
Антенный усилитель подключают как можно ближе к тв антенне. Размещение около приемника приводит к усилению шума вместе с передаваемым сигналом, изображение будет хуже. Блок питания может размещаться около усилителя, а также отдельно.
Домашняя антенна, выполненная вместе с усилителем
Параметры, определяющие правильный выбор усилителя, следующие:
- расстояние от телецентра;
- необходимый диапазон частот;
- тип антенны, для которой усиливается сигнал.
Предельное расстояние до источника передачи сигнала не должно превышать 150 км. На удалении менее 10 км усилитель обычно не устанавливают, поскольку уровень сигнала достаточно высокий. Для получения нормального сигнала целесообразно хорошо подобрать антенну. Как сделать антенну для телевизора своими руками из проволоки .
Коэффициент усиления не должен быть слишком большим, иначе от самовозбуждения может появиться значительный шум. Множество выпускаемых моделей имеют разные характеристики. Здесь стоит обратиться к мастеру, который знает, как улучшить прием, и поможет подобрать необходимое устройство. Установка на антенну широкополосного усилителя дает возможность охватывать весь диапазон телевещания.
В России распространены антенны с усилителями польского производства (фирма ANPREL). Собственное усиление у них небольшое, и параметры в основном определяются дополнительным усилителем. Ему присущи следующие недостатки: самовозбуждение, высокий уровень создаваемых шумов, перегрузка от мощных сигналов диапазона МВ, повреждается от грозовых разрядов, пассивные потери на выходе.
В своем большинстве тв усилители работают по стандартной двухкаскадной схеме на основе биполярных транзисторов высокой частоты с общим эмиттером.
Усилители на двух каскадах: SWA-36 (а) и SWA-49 (б)
Усилительный каскад захватывает широкополосную полосу. Входной сигнал подается на базу транзистора (Т1) через конденсатор (С1). Необходимая линейная характеристика в нем создается подачей напряжения смещения через резистор (R1). Но при этом коэффициент усиления уменьшается. Следующий каскад создан по аналогичной схеме со стабилизацией транзистора (Т2) в эмиттерной цепи обратной связью через резистор (R4).
Значительно повышать К р антенного усилителя не рекомендуется, поскольку он создает свой шум, который усиливается вместе с входным сигналом. Схему нетрудно сделать своими руками.
Улучшить схему можно, используя модель SWA-49. Это обеспечивается за счет использования фильтров L1C6, R5C4 и увеличения К р путем добавления конденсаторов (С5) и (С7).
Другие модели фирмы ANPREL немного отличаются от приведенных схем наличием цепей частотной коррекции на выходе и организацией обратной связи, от которой зависит величина коэффициента усиления. Если он находится близко к порогу устойчивости, существует большая вероятность самовозбуждения усилителя.
Телевизоры сами по себе имеют значительное усиление сигнала. Чем оно больше, тем выше становятся собственные шумы. Поэтому необходимо понимать, что на возможности приема могут оказывать влияние в большей степени свои шумовые помехи, чем слабый сигнал на входе. Сигнал должен быт не менее чем в 20 раз выше, чем напряжение собственных шумов. Ближе к этому значению изображение становится плохим, и мелкие детали уже не различаются.
На уровень собственного шума антенного усилителя максимальное влияние оказывает транзистор первого каскада. Правильно следует выбирать усилители по уровню шума, который не должен превышать 2 дБ. В инструкции он может быть не указан, но его можно найти в интернете или каталогах фирм.
Коэффициент усиления нужен в основном для компенсации потерь в кабеле. Особенно велики они на 21-60 каналах и составляют 0,25-0,37 дБ/м. Промышленный разветвитель добавляет потери, которые указываются на корпусе. При этом следует учитывать, что указанная величина затухания сигнала (обычно – 3,5 дБ) может отличаться на разных диапазонах длин волн. Это может быть максимальное или среднее значение. В любом случае надо брать заводское изделие, а не самодельное. Затем к суммарному затуханию следует добавить 12-14 дБ из расчета, чтобы улавливались слабые сигналы.
Как выглядит антенный разветвитель
Какую антенны выбрать для приема телевизионного вещания
Телевизионное вещание осваивает диапазон ДМВ (300 — 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, можно обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.
Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.
Усилитель своими руками
Простое устройство на микросхеме своими руками можно собрать даже новичку. Оно не создает большие помехи, практически не потребляет энергию и работает на частотах до 900 МГц.
Микросхема усилителя, собрать который можно своими руками
Основой схемы является микросхема малошумящего низковольтного усилителя (питание 2,7-5,5 В). Схема потребляет ток всего 3 мА. Напряжение подается на вход (1). Смещение в рабочую зону создает резистор (R1), подключенный ко входу (2). Входной сигнал от антенны поступает на вывод (6), а усиленный – снимается с вывода (3) и поступает к приемнику. К микросхеме добавлены конденсаторы (С1-С3), отделяющие переменные сигналы от постоянной составляющей напряжения источника питания. При правильной сборке схему не нужно настраивать.
Своими руками можно также сделать устройства по ранее приведенным схемам, например, типа усилителей SWA.
Как усилить сигнал
Ухудшение телесигнала кабельного ТВ в квартире происходит по разным причинам:
- Плохой выбор телевизионной антенны.
- Дом расположен далеко от ретранслятора.
- Большое количество естественных шумов.
- Антенный кабель вышел из строя.
- Передатчик неправильно настроен.
- Используется старая техника.
Чтобы увеличить связь, нужно использовать один из проверенных способов.
Как усилить сигнал антенны телевизора:
- Первым делом желательно изменить расположение антенны. Её необходимо направить точно в сторону ТВ вышки.
- Купить хороший усилитель сигнала телевизионной антенны. Это электрический аппарат, подключаемый прямо к устройству.
- Увеличить количество антенн на крыше, чтобы достигнуть четкого изображения. Каждое из устройств, нужно помещать в самое высокое место в доме.
- Заменить антенну на более мощный аналог.
- Приему могут мешать различные металлические детали, которые встречаются на пути. Поэтому все эти предметы желательно убрать, чтобы не нарушать связь.
- Если антенный кабель выходит из строя, то ни о каком качестве сигнала не может быть и речи. Если возникли проблемы, нужно проверить его. В случае замыкания или обрыва, потребуется купить новый образец.
- Использовать эффект синфазной антенной решётки. Несколько приемников используются для создания сложной системы, чтобы общая нагрузка на фазы получилась единой.
Это основные способы улучшения приема антенны. Один из самых эффективных — использовать усилитель.
Популярные усилители
Для улучшения качественного изображения на рынке радиотехнических приборов продаются различные усилители. В устройствах можно регулировать усиление. Большинство приборов имеют несколько выходов для подключения к нескольким телевизорам.
Модели для усиления эфирного и спутникового сигналов
Различные факторы могут негативно влиять на уровень телесигнала. Увеличить его помогают современные радиотехнологические устройства. Они обладают рядом преимуществ: мобильностью, высоким коэффициентом усиления и большим выбором моделей. Благодаря совместной работе антенны и усилителя можно смотреть телевидение в хорошем качестве.
Приемная телевизионная антенна принимает от телецентра электромагнитное излучение, которое наводит на ее токопроводящих элементах токи, поступающие в коаксиальный кабель. В зависимости от конструкции антенны с направленными свойствами удается получить сигнал разной мощности. В связи с этим вводят понятие коэффициента направленного действия тв антенны, показывающего, во сколько раз сигнал на ее выходе превышает сигнал от полуволнового вибратора, если его поместить в то же место пространства.
Телевизионная антенна с усилителем
Фактический коэффициент усиления по мощности с учетом потерь составит:
К р = КНД∙η,
где η – коэффициент полезного действия, учитывающий потери.
Простейшая схема ДМВ антенны
Намного легче изготовить из коаксиального провода своими руками четвертьволновый вибратор. Для чего определяем частоту приема. К примеру, для первого московского мультиплекса это составляет 559,25 МГц, с учетом этого определяем длину волны, которая равна 53,6 сантиметров.
Соответственно, зачищать нужно ровно на 13,4 сантиметра
. Сопротивление четвертьволнового вибратора приближенно к 40 Омам
Берем это во внимание при согласовании либо просто подключаем в ресивер цифрового ТВ, установив перед этим Ф-разъем или другой подходящий коннектор. Зачищаем лишь экран и наружную
Непосредственно четвертьволновый вибратор устанавливаем горизонтально для более качественного приема. Эта антенна под силу даже школьнику, у которого есть 25 рублей на кабель, коннектор и ножик. Это простейшая ДМВ антенна своими руками.
Не ждите от нее великих подвигов и совершенно не нужно ставить ее на крышу. Это не внешняя антенна ДМВ и не антенный усилитель своими руками. Однако она хорошо усилит прием на простой ресивер. И когда нет времени что-то долго делать, попробуйте этот вариант.
Применение
Уровень электрического сигнала, приходящего через вход антенны телевизора, не всегда устраивает пользователя. Чтобы улучшить работу приемника, нужен усилитель сигналов, расположенный вблизи. Особенно он требуется за пределами города, где нет кабельной сети.
На даче условия приема сигнала хуже, чем в городе. На него оказывают влияние помехи и удаленность от телецентра. Несмотря на то, что тв усилитель незначительно искажает входной сигнал, специалисты рекомендуют его применять.
На высотках сигнал поступает сверху вниз и значительно ослабевает в конце. Если у него малая мощность, она в большой степени затухает до гнезда подключения. В кабеле сигнал теряется на 0,2-0,7 дБ/м.
Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.
Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.
Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.
Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.
У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1 и VT2 были 3,5мА и 8мА соответственно.
Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел все мои ожидания, стабильная картинка без намека на срыв.
Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).
Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь). Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ. Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом. Дроссель 100-125 мкГн. Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.
Антенна на 855 Герц
По подсчетам размер антенны будет соответствовать европейскому 69-му каналу
, в который входит и Россия. Телевиденье показывается на частоте 855,25 Герц, а звук — на 861,75 Герц. По расчетам, свой антенный контур настроен на 857 Герц. Для конструкции будет необходим большой кусок кабеля 75 Ом. Из 54 сантиметров изготавливаем кольцо с разрывом, с него будем брать сигнал
Обратите особое внимание, что экран в данном варианте сигнальный. К нему фиксируем согласующее U-колено из провода 75 Ом размером в пол волны – 175 миллиметров
Это происходит так:
- один конец жилы внутри провода U-колена усаживается на сигнальный провод, подведенного к ресиверу, и на одну из частей экрана;
- другой конец жилы провода U-колена усаживается на другой конец экрана.
В итоге добавленная часть линии уравнивает сопротивление провода, подведенного к ресиверу и круглого контура. Чтобы из данной конструкции получилась цифровая антенна ДМВ, ее необходимо подстроить под частоту мультиплекса
. Как это выполнить, наверное, уже ясно, но мы подробно опишем:
- Размер U-колена равен половине размера волны мультиплекса.
- Размер рамки равняется ¼ волны мультиплекса.
Размер волны мультиплекса можно найти в интернете либо местных изданиях. Чтобы получать вертикальную поляризацию, рамку надо развернуть под прямым углом разрывом вбок. В этом случае можно словить и сигнал раций. Это простейшие внешние антенны.
Схема и описание усилителя для антенны своими руками
Приведенная ниже показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.
При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.
Печатная плата для усилителя:
Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения
После сборки плата выглядит таким образом:
Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.
Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.
Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.
Инструкция как сделать антенну
Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.
Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.
Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.
Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.
Делаем усилитель сигнала своими руками
Рассмотрим схему простого антенного усилителя. Её запутывание начинается от источника питания напряжением 2,8-5,2 В. Прибор по такой схеме характеризуется практически бесшумной работой (производимый шум равен всего 2 дБ) и имеет достаточно высокий показатель усиления (приблизительно 13 дБ).
Порядок работ:
- Подготовьте всю требуемую электронную начинку.
- Разложите инструменты и расходные материалы.
- Сделайте печатную плату. Причём лучше не использовать навесную сборку и специальные монтажные панели, иначе прибор будет производить слишком много шума при работе.
- Припаяйте все электронные компоненты.
- Тщательно проверьте получившийся прибор.
- Подключите его к антенне и приёмнику.
Что касается источника питания, то более подробное описание, как сделать блок питания антенного усилителя, можно без труда найти в Интернете.
Как улучшить сигнал. Видео
О том, как улучшить сигнал телевизионной антенны, расскажет видео ниже.
Лучше приобретать антенны и усилители тв заводского исполнения, поскольку они выполнены по расчетам. Если сделать устройства самостоятельно, по качеству они будут на порядок ниже. Для тв приема на даче необходимо иметь устройства высокого качества из-за дальности от телецентра и наличия большого количества помех.
Дальность передачи телевизионных сигналов ограничена особенностями несущих волн, которые ослабевают с каждым километром расстояния. В районах, расположенных на удалении от телевизионных вышек, или находящихся в местности со сложным рельефом, сигнал приходит ослабленным, от чего возникает плохой прием части каналов.
Исправить ситуацию поможет изготовление антенного усилителя своими руками. Единственным его отличием от покупного станет цена, но не качество приема. К тому же, один раз освоив его создание, можно и в будущем монтировать такие устройства самостоятельно.
