Электрогенератор николы тесла

Самостоятельное изготовление

Итак, простейший способ изготовления катушки Теслы для чайников своими руками. Часто в интернете можно увидеть суммы, превышающие стоимость неплохого смартфона, но на деле трансформатор на 12V, который даст возможность насладиться включением светильника без использования розетки, можно собрать из кучи гаражного хлама.

Что должно получиться в итоге

Понадобится медная эмалированная проволока. Если эмалированной не найти, тогда дополнительно понадобится обычный лак для ногтей. Диаметр провода может быть от 0.1 до 0.3 мм. Чтобы соблюсти количество витков понадобиться около 200 метров. Намотать можно на обычную ПВХ-трубу диаметром от 4 до 7 см. Высота от 15 до 30 см. Также придется прикупить транзистор, например, D13007, пара резисторов и проводов. Неплохо было бы обзавестись кулером от компьютера, который будет охлаждать транзистор.

Теперь можно приступить к сборке:

  1. отрезать 30 см трубы;
  2. намотать на нее проволоку. Витки должны быть как можно плотнее друг к другу. Если проволока не покрыта эмалью, покрыть в конце лаком. Сверху трубы конец провода продеть через стенку и вывести наверх так, чтобы он торчал на 2 см выше поставленной трубы.;
  3. изготовить платформу. Подойдет обычная плита из ДСП;
  4. можно делать первую катушку. Нужно взять медную трубу 6 мм, выгнуть ее в три с половиной витка и закрепить на каркасе. Если диаметр трубки меньше, то витков должно быть больше. Ее диаметр должен быть на 3 см больше второй катушки. Закрепить на каркасе. Тут же закрепить вторую катушку;
  5. способов изготовления тороида довольно много. Можно использовать медные трубки. Но проще взять обычную алюминиевую гофру и металлическую перекладину для крепления на выпирающем конце проволоки. Если проволока слишком хлипкая, чтобы удержать тороид, можно использовать гвоздь, как на картинке ниже;
  6. не стоит забывать про защитное кольцо. Хотя если один конец первичного контура заземлить, от него можно отказаться;

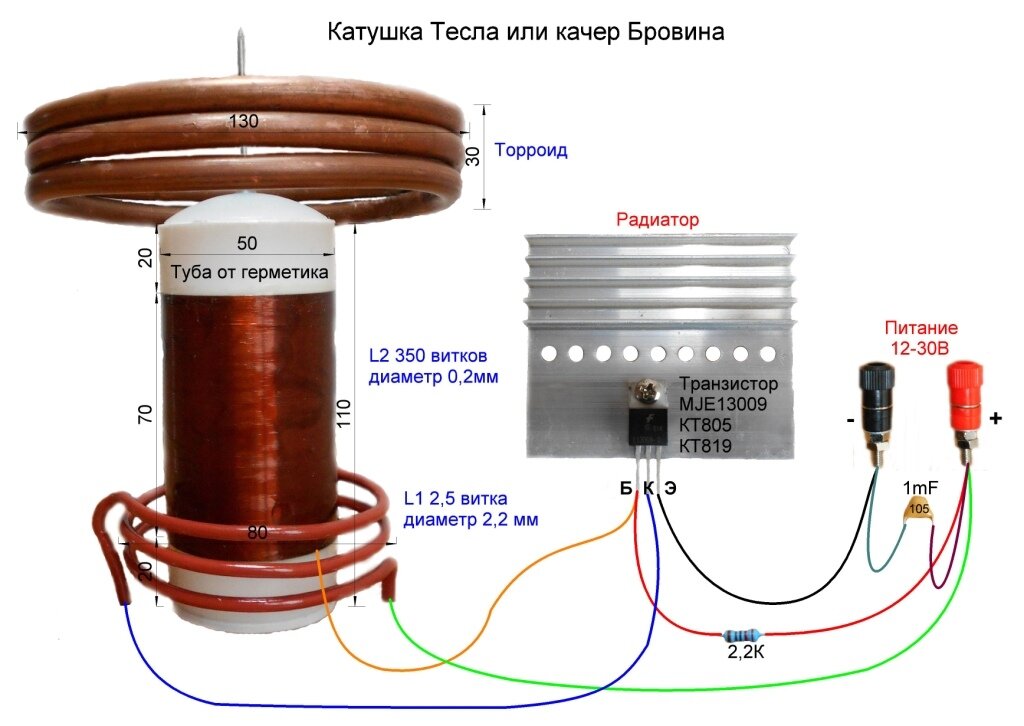

  7. когда конструкция готова, транзистор соединяется по схеме, крепится к радиатору или кулеру, далее нужно подвести питание и монтаж окончен.

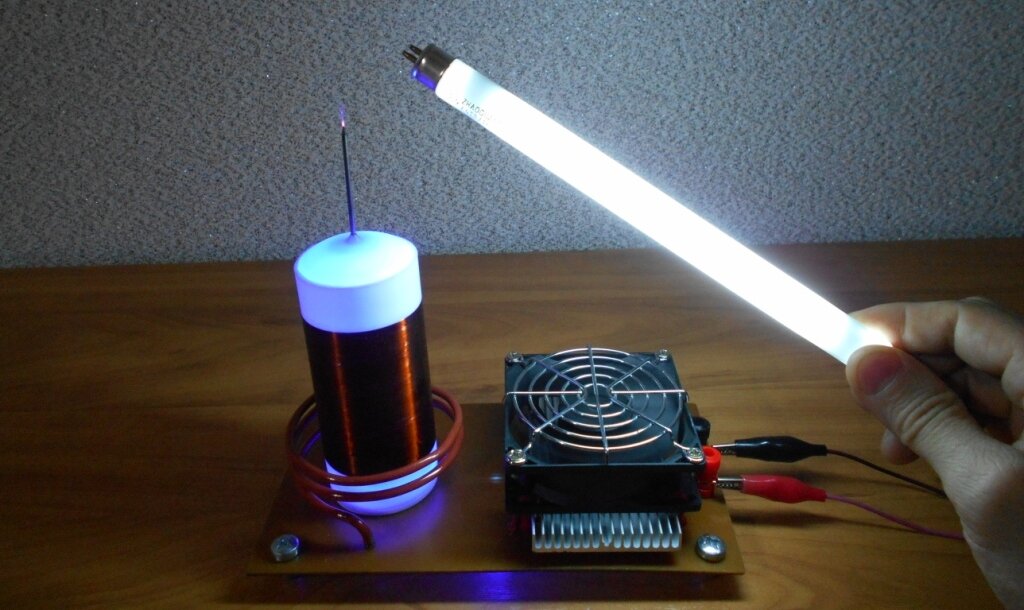

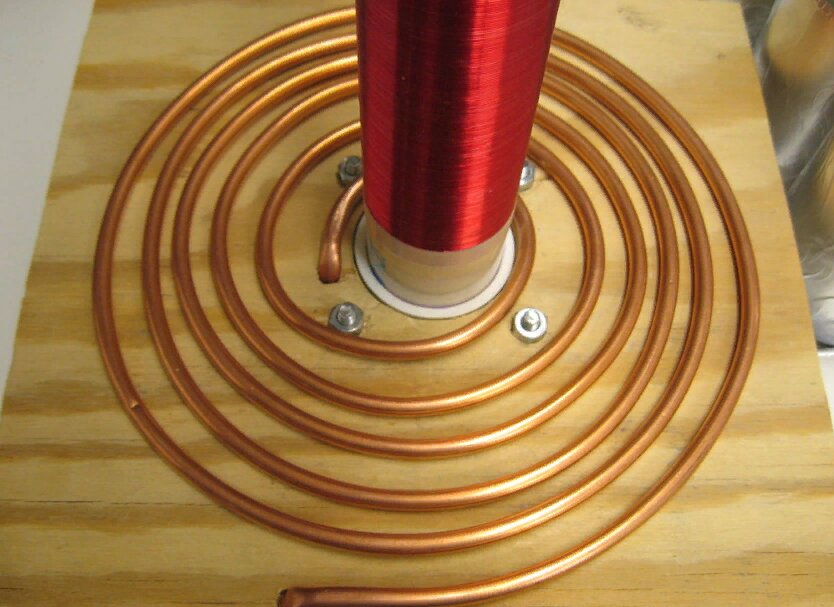

Первую катушку можно сделать плоской, как на картинке

В качестве питания установки многие используют обычную крону Дюрасель.

Трансформатор Тесла своими руками, простейшая схема

Гениальный провидец и гость из будущего

Самым известным и наиболее загадочным энтузиастом идеи был серб Никола Тесла. Генератор свободной энергии — лишь одно из изобретений гениального ученого, обладателя почти тысячи патентов. Он родился в середине XIX века на территории нынешней Хорватии. У него, как и у некоторых других нетипичных людей, существует как бы две биографии.

Великий ученый

Считается, что сербский ученый не только положил начало современной электротехнике, но и внес важнейший вклад в продолжение промышленной революции — так называемый второй ее этап. Тесла получил известность в различных областях науки. На его счету устройства переменного тока, синхронный генератор, асинхронный двигатель и множество других изобретений. Широко известны официальные данные из его биографии:

  1. С 1884 года Никола Тесла жил в США. За короткое время сотрудничества с Эдисоном он на спор смог улучшить множество его аппаратов на постоянном токе. Позже пути ученых разошлись, грянула знаменитая «Война токов».
  2. В 1887 году серб создал компанию Tesla Electric Company.
  3. Занимался изучением высокочастотных магнитных полей. Часть его разработок и сейчас используется в медицине и электротерапии. Показательно, что ученый сначала испытывал действие переменных токов на себе.
  4. Разработал теорию полей и способы передачи электроэнергии с помощью многофазного переменного тока. Сейчас они являются основой мировой энергетической системы. Например, свет поступает в дома и на предприятия.
  5. Еще до Маркони описал принципы радиосвязи. Позже усовершенствовал передачу радиочастот на большие расстояния.
  6. Придумал устройства для обнаружения подводных лодок и подавления звука.
  7. С его подачи на улицах городов появилась наружная реклама на основе светящихся трубок.
  8. Сделал первый электродвигатель. Провел успешные испытания электромобиля. Изобрел электрическую подводную лодку.
  9. Работал над изучением и применением рентгеновских лучей.
  10. Предсказывал появление оружия типа атомной бомбы, продумывал способы изучения ядра.
  11. Первым построил аппарат, которым можно было управлять дистанционно.
  12. Неоднократно озвучивал идеи, используемые позже в развитии робототехники.

Загадочный волшебник

Многие изобретения ученого ушли вместе с ним. Успешные эксперименты с эфиром не объяснены до сих пор, хоть известен принцип работы генератора Теслы. Бесплатная энергия из эфира при этом не была его самоцелью. Ученый стремился к познанию мира. Революционеров на этом поприще всегда окружают тайны. Для понимания загадки великого серба интересно будет узнать:

  1. Будущий инженер и изобретатель мог стать священником. Он получил не только техническое, но и философское образование.
  2. В молодости увлекался игрой в карты, пока не проигрался до нитки, а долги не пришлось выплачивать родственникам.
  3. В США после ссоры с Эдисоном был бродягой, подсобным рабочим, нанимался на поденщину, рыл канавы.
  4. Никогда не был женат. Ни с кем не сходился близко. Предпочитал работать в одиночку.
  5. Проник в тайну шаровых молний, умел создавать их искусственным путем.
  6. Был суеверен, обладал даром предвидения. Несколько раз, используя эту способность, спасал людей от возможных неприятностей и даже гибели.
  7. Обладал невероятной работоспособностью. Спал по 2 часа в сутки.
  8. Начинал строить уединенную лабораторию на тогда пустынном Лонг-Айленде. Официально в этом месте должна была появиться башня под радиостанцию. Неофициально именно здесь могли прорабатываться на практике идеи использования атмосферного электричества. Для завершения проекта якобы не хватило денег. Впоследствии база была уничтожена.
  9. С башней на Лонг-Айленде связаны слухи по разработке лучей смерти, направленного боевого излучателя и ультразвуковой пушки. Позже идеи серба могли быть применены и при создании лазера.
  10. Во время Первой мировой войны Тесла не только собирал средства для помощи Сербии, но и задумывался над созданием абсолютного оружия, способного разом уничтожить вражеские армии. Неизвестно, как далеко он зашел на этом пути.
  11. Некоторые исследователи связывают с ученым тайну Тунгусского метеорита. Он действительно интересовался незадолго до падения небесного тела отдаленными и наиболее незаселенными территориями Сибири.
  12. В Индийском океане также наблюдались события, подобные тунгусским. Серба обвиняли в том, что он «раскачал» здесь эфир.

https://youtube.com/watch?v=ADgslAI14Dw

Что представляет собой генератор свободной энергии Тесла?

Чтобы разобраться в том, как работает прибор, следует детальнее ознакомиться с особенностями его конструкции. специально приготовленная железная пластина поднимается вверх так высоко, как только можно. Еще одна пластина устанавливается в земле. От железной пластины к одной стороне конденсатора пускается провод. Другой провод идет от заземления на второй конец конденсатора.

READ  Уличная подсветка частного дома: фасад и декоративное освещение участка

Все источники лучистой энергии выделяют микроскопические частицы, несущие положительный заряд, которые в процессе взаимодействия с металлической пластиной передают ей постоянный электрический заряд. Терминал конденсатора, установленный на противоположной стороне прибора, подводится к земле, которая, в свою очередь, может выступать в качестве гигантского резервуара, наполненного отрицательным электричеством. В конденсатор постоянно поступает малый ток, и, поскольку потенциал заряда частиц достаточно высокий, конденсатор может подпитываться практически постоянно. Элементарное в своей конструкции устройство реально соответствует заявлению о разработке бестопливного генератора, использующего в качестве источника энергии космические излучения.

Что это такое?

Бестопливный генератор – не самое сложное устройство для сборки своими руками. Проще всего использовать в конструкции неодимовые магниты

Обычный двигатель во время работы вырабатывает электрический ток с помощью медных или алюминиевых катушек, но для этого важно наличие постоянного источника электроэнергии извне, потери по показателям на выходе получаются слишком большими. Но если в генераторе без топливной электроэнергии не предусмотрено использование меди или алюминия в качестве основных материалов, энергии в пустоту уходит намного меньше

Этому способствует наличие постоянного магнитного поля, которое и генерирует импульс для работы двигателя.

Важно! Данная конструкция будет работать только при условии использования неодимовых магнитов, они работают эффективнее других аналогов и за счет общего взаимодействия не требуют подзарядки извне. Что касается нетрадиционных источников питания, то альтернативных вариантов существует достаточно много

Выгоду электродвигателя уловить просто: существенно снижается стоимость поездок. Главным в конструкции служит двигатель, генерирующий уровень постоянного тока с аккумулятором в комплекте, именно он запускает двигатель, а тот, в свою очередь, дает старт работе генератору переменного тока. В результате батарея не разряжается.

Традиционными источниками бестопливной энергии являются внешние факторы, такие как ветер или вода, но для генератора они не подойдут. На сегодняшний день магнитные генераторы по своим показателям в несколько раз превосходят уже всем привычные солнечные батареи. При этом сфера применения такого генератора ограничивается тем, насколько мощный двигатель тока используется в конструкции и другими компонентами.

Трансформатор

Вопрос частично решается подбором диаметра и количества первичной обмотки трансформатора. Оптимальный диаметр обмотки составляет 50 мм, поэтому удобно для намотки использовать отрезок пластиковой канализационной трубы соответствующей длины. Экспериментально установлено, что количество витков обмотки должно составлять не менее 800, лучше это количество удвоить. Диметр провода не имеет существенного значения для самодельной конструкции, поскольку ее мощность невелика. Поэтому диаметр может лежать в диапазоне от 0.12 до 0.5 мм. Меньшее значение создаст трудности при намотке, а большее – увеличит габариты устройства.


Конструкция трансформатора

Длина трубы берется с учетом количества витков и диаметра провода. К примеру, провода ПЭВ-2 0.15 мм диаметр с изоляцией составляет 0.17 мм, суммарная длина обмотки – 272 мм. Отступив от края трубы 50 мм для крепления, сверлят отверстие для крепления начала обмотки, а через 272 мм еще одно – для конца. Запас трубы сверху составляет пару сантиметров. Итого общая длина отрезка трубы будет 340-350 мм.

Для намотки провода его начало продевают в нижнее отверстие, оставляют там запас в 10-20 см и закрепляют скотчем. После того, как обмотка выполнена, ее конец такой же длины продевают в верхнее отверстие и тоже закрепляют.

Готовую обмотку обязательно покрывают сверху электротехническим лаком или эпоксидной смолой для исключения сдвига витков.

Для вторичной обмотки нужен более серьезный провод с сечением не менее 10 мм2. Это соответствует проводу с диаметром 3.6 мм. Если есть толще, то так даже лучше.

Обратите внимание! Поскольку система работает на высокой частоте, то, благодаря скин-эффекту, ток распространяется в поверхностном слое провода, поэтому вместо него можно взять тонкостенную медную трубку. Скин-эффект – еще одно оправдание большого диаметра провода вторичной обмотки

Диаметр витков вторичной обмотки должен быть в два раза больше первичной, то есть 100 мм. Вторичку можно намотать на отрезке канализационной трубы 110 мм или на любом другом простом каркасе. Труба или подходящая болванка нужны только для процесса намотки. Жесткая обмотка в каркасе нуждаться не будет.

Для вторичной обмотки количество витков составляет 5-6. Есть несколько вариантов конструкции вторичной обмотки:

  • Сплошная;
  • С расстоянием между витками 20-30 мм;
  • Конусообразная с теми же расстояниями.

Конусообразная представляет наибольший интерес, поскольку расширяет диапазон настройки (имеет более широкую частотную полосу). Нижний первый виток делается диаметром 100 мм, а верхний доходит до 150-200 мм.

Важно! Необходимо строго выдерживать расстояние между витками, а поверхность провода или трубки нужно сделать гладкими (в лучшем случае отполировать)

Общие принципы действия

Последовательность функционирования такого БТГ заключается в следующем:

Исходная мощность от питающей батареи (например, солнечной) накапливается высокоемкостным конденсатором.

По достижении заданной разности потенциалов конденсатор разряжается, и передает импульс на первичную обмотку трансформатора. В качестве промежуточного звена используется емкостной каскад из двух параллельно соединенных диодов и конденсатора, который сглаживает неизбежные пульсации напряжения.

Мощность воспринимается катушкой индуктивности, которая подключена к первичной обмотке трансформатора. Вторичная обмотка представляет собой последовательно соединенные колебательный контур и ещё одну катушка индуктивности, параллельно с которой работает диодный мост, Назначение последнего – ограничить пиковые значения мощности, которые теоретически могут достигать бесконечности.

Часть первичной обмотки трансформатора резервируется под нагрузку, а часть подсоединяется к земле. Это необходимо для ограничения вырабатываемой мощности и продления срока службы элементов схемы.

Во избежание самопроизвольного импульсного разряда все остальные элементы схемы – первичный колебательный контур, а также выводы первичной и вторичной обмоток трансформатора заземляются.

Таким образом, потребляемая схемой энергия является постоянной и достаточной для питания нагрузки –системы локального освещения, а также приводов каких-либо небольших приборов или устройств. Вместе с тем, ввиду импульсности выходного напряжения, БТГ на трансформаторе нельзя применять для питания двигателей постоянного тока.

Важно! Следует учесть, что любой внешний источник энергии – солнечная батарея, магниты и пр. – не отличается регулярностью мощности

Поэтому, несмотря на отсутствие механических систем передачи, часть энергии будет рассеиваться в контурах и теряться из-за электрического сопротивления проводов.

Далее анализируются наиболее доступные варианты практического изготовления БТГ из трансформаторов 50 Гц.

Что обещают производители бестопливных генераторов

В интернете можно найти разные сайты, которые предлагают купить БТГ, причём за весьма немаленькие деньги (в среднем – 12 т. р.). При этом каждый продавец по-своему объясняет принцип работы механизма.

READ  Полезная мощность

Кто-то говорит, что бестопливный генератор работает на некоей «энергии земли», у других источником является эфир, а кто-то говорит о статической энергии, которая не подчиняется известным законам физики, но вполне реальна.

ВАЖНО! Теория эфира была актуальна до начала ХХ века, пока в 1910 году Эйнштейн не опроверг её в своей научной статье «Принцип относительности и его следствия в современной физике». На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов

На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов.

Тем не менее, для тех, кто плохо знаком с физикой, объяснений про эфир и «энергию земли» вполне достаточно чтобы купить дорогой, но бесполезный генератор.

Можно ли сделать бестопливный генератор своими руками

Если вы всё ещё сомневаетесь, попробуйте собрать такой генератор самостоятельно. В сети есть много разных схем по сбору БТГ в домашних условиях. Среди них нашлось два довольно простых способа: мокрый (или масляный) и сухой.

Масляный способ сбора БТГ

Вам потребуется:

  • Трансформатор переменного тока – необходим для создания постоянных сигналов тока;
  • Зарядное устройство – обеспечивает бесперебойную работу собранного устройства;
  • Аккумулятор (или обычная батарея) – помогает накоплению и сохранению энергии;
  • Усилитель мощности – увеличит подачу тока;

  Что такое литий ионный аккумулятор — устройство и виды

Трансформатор нужно подключить сначала к батарее, а затем к усилителю мощности. Теперь к этой конструкции подсоединяется зарядное устройство, и портативный БТГ готов!

Сухой способ

Вам потребуется:

  • Трансформатор;
  • Прототип генератора;
  • Незатухающие проводники;
  • Динатрон;
  • Сварка.

Объедините трансформатор с прототипом генератора при помощи незатухающих проводников. Используйте для этого сварку. Динатрон нужен для контроля работы готового прибора. Такой генератор должен проработать около 3 лет.

Успех и эффективность этих конструкций во многом зависят от вашей удачи. Она же потребуется, чтобы найти все необходимые элементы, указанные в инструкции. Но наверно вы уже догадались, что всё это вряд ли будет работать.

Генератор Адамса

В 1967 году на производство этого генератора был получен патент. БТГ оказался рабочим, но выдаваемая им мощность была настолько мала, что вряд ли с его помощью получилось бы обеспечить энергией даже маленькую комнату.

Но мошенников это не беспокоит. Поэтому в интернете можно найти сайты, продающие генератор Адамса. Только зачем тратить деньги на прибор, который не поможет сэкономить?

Как сделать бестопливный генератор своими руками

Существует два самых распространённых способа, как сделать БТГ своими руками:

  • мокрый;
  • сухой.

Для мокрого метода понадобится аккумулятор, в то время как при использовании сухого нужны будут батареи.

Мокрый способ

Необходимые составляющие:

  • зарядное устройство нужного калибра;
  • аккумулятор;
  • усилитель мощности;
  • трансформатор для переменного тока.

Аккумулятор служит в качестве накопителя энергии и также сохраняет её. Трансформатор необходим для генерации постоянных сигналов электрического тока. Усилитель, в свою очередь, повышает уровень подачи тока, так как изначальная мощность аккумулятора составляет порядка 12 или 24 В. Зарядное устройство понадобится для постоянной и бесперебойной работы аппарата.

Сначала необходимо подключить трансформатор к постоянной сети или к батарее, а затем и к усилителю мощности. После чего нужно будет подключить датчик для расширения к схеме зарядного устройства. Затем требуется подключить датчик обратно к аккумулятору.

Сухой способ

Принцип работы сухого устройства состоит в использовании конденсатора.

Для создания такого устройства нужны:

  • трансформатор;
  • прототип генератора.

Прежде всего необходимо соединить трансформатор и прототип с помощью специальных проводников (незатухающих). Рекомендуется это делать при помощи сварки для создания максимально прочного соединения. Чтобы проконтролировать выполненную работу, нужно использовать динатрон.

Схема БТГ:

Рабочая схема того, как сделать БТГ своими руками:

Также сегодня выходят новые схемы БТГ, которые предусматривают подключение к нескольким батареям и другим генераторам.

Практические схемы генераторов свободной энергии

Получение минимальных мощностей происходит несколькими способами:

  • через магниты;
  • с помощью тепла воды;
  • из ферримагнитных сплавов;
  • из атмосферного конденсата.

Однако чтобы получить электричество в огромном количестве, необходимо научиться управлять этой энергией. Благодаря практической схеме генераторов свободной энергии, свет должен доходить до каждого человека, вне зависимости от локального расположения. Это подтверждают исторические факты. Для такого эксперимента требуется огромная мощность излучения, которой в те времена быть не могло.

Да и сегодня существующие станции не способны дать такой заряд. Для создания схемы генератора свободной энергии требуется наличие определенных средств и элементов. Итак, чтобы получить необходимое количество заряженной мощности, потребуется катушка, которую в то время использовал Тесла. Электроэнергию получают в том количестве, которое понадобится.

Альтернативная энергетика

Сторонники традиционной физики и энергетики отрицают возможность создания работоспособного генератора, оперируя существующими понятиями, законами и определениями. Приводится масса доказательств, что подобные устройства не могут существовать на практике, поскольку противоречат закону сохранения энергии.

Сторонники «теории заговора» убеждены, что расчеты генератора существуют, как и его работающие прототипы, но они не предъявляются науке и широкой общественности, поскольку не выгодны современным энергетическим компаниям и могут вызвать кризис экономики.

Энтузиасты неоднократно делали попытки создания генератора, ими построены немало прототипов, но отчеты о работе почему-то регулярно пропадают или исчезают. Отмечено, что периодически закрываются сетевые ресурсы, посвященные альтернативной энергетике.

Это может свидетельствовать о том, что конструкция в действительности работоспособна, и создать генератор своими руками возможно даже в домашних условиях.

Меры безопасности

Собрав КТ, перед запуском нужно принять некоторые меры предосторожности. Во-первых, нужно проверить проводку в помещении, где планируется подключение трансформатора

Во-вторых, проверить изоляцию обмоток.

Также стоит помнить, о простейших мерах предосторожности. Напряжение вторичной обмотки в среднем равняется 700А, 15А для человека уже смертельно

Дополнительно стоит подальше убрать все электроприборы, попав в зону работы катушки, они с большой вероятностью сгорят.

КТ ­– это революционное открытие своего времени, недооцененное в наши дни. Сегодня трансформатор Тесла служит лишь для развлечения домашних электриков и в световых представлениях. Сделать катушку можно самостоятельно из подручных средств. Понадобятся ПВХ труба, несколько сотен метров медного провода, пара метров медных труб, транзистор и пара резисторов.

Теоретические основы

Влияние теории относительности (ТО)

Под термином «свободная энергия эфира» в учёных кругах понимаются особые полевые образования, для поддержания которых не требуется конкретных физических носителей (проводов, в частности). Появление этого понятия связано с широким распространением теории относительности, основы которой были заложены А.Энштейном ещё в начале прошлого века.

READ  Варианты изготовления блоков питания для шуруповерта 18 в

Благодаря этому, идея свободной энергии Н. Тесла получила своё дальнейшее развитие, заключающееся в появлении абсолютно новых подходов к восприятию времени и пространства. Введение таких специфических понятий, как его искривление и относительность времени, наложило определённый отпечаток на формирование учения о свободной энергии, распространяющейся вне физических носителей.

Тем не менее, ни общая, ни специальная части ТО не смогли разъяснить абсолютно непонятные для человека явления изменения массы и практически мгновенной передачи э/м полей на огромные расстояния. При этом, вопреки препятствиям, чинимым представителями «традиционной» науки, число сторонников теории эфира с каждым годом только возрастало.

Другие обоснования

Известно ещё несколько теорий, частично подтверждающих правильность обозначенного выше подхода к идее свободной энергии. Это такие открытия последних лет, как:

  • Явления, связанные с так называемой «темной материей»;
  • Пресловутые теории эфира;
  • Учение о торсионном поле (авторы – Г.Шипов и А. Акимов).

Обратите внимание! Эти нетрадиционные подходы к представлению полевых структур не следует путать с положениями квантовой теории информации, в которой в качестве основного используется понятие «состояние системы». При всей непонятности принципов формирования и распространения свободной (несвязанной) энергии на его основе удалось разработать ряд устройств, принцип функционирования которых вполне объясним на практическом уровне

Рассмотрим особенности создания и действия этих энергетических генераторов более подробно. Этому помогут несколько примеров и видео, рассказывающих о том, как собрать и запустить их в работу

При всей непонятности принципов формирования и распространения свободной (несвязанной) энергии на его основе удалось разработать ряд устройств, принцип функционирования которых вполне объясним на практическом уровне. Рассмотрим особенности создания и действия этих энергетических генераторов более подробно. Этому помогут несколько примеров и видео, рассказывающих о том, как собрать и запустить их в работу.
