Система рекуперации с накопительным конденсатором

Период торможения автомобиля длится достаточно короткое время. Поэтому из-за технологических особенностей устройства современных аккумуляторных батарей (а вернее химических процессов, происходящих при их подзарядке) сохранить большое количество энергии в них довольно трудно. Компания Mazda разработала систему рекуперации с использованием накопительного конденсатора. В процессе торможения специальный генератор с напряжением 12÷25 В за короткий отрезок времени заряжает емкость. Далее накопленная энергия через конвертор (DC/DC) преобразуется в привычные 12 В и поступает либо на различные потребители (кондиционер, CD-плейер и так далее), либо подзаряжает штатную аккумуляторную батарею. По утверждению производителя экономия топлива составляет не менее 10%.

Торможение асинхронных двигателей

Что это такое рекуперация применительно к асинхронным машинам? В данном случае это лишь один из видов торможения. Два других это:

  • динамическое замедление;
  • торможение противовключением.

Каждый из  них имеет свои особенности.

Рекуперативное торможение асинхронного двигателя

Асинхронный двигатель (АД) превращается в генератор тогда, когда скольжение ротора в поле статора увеличивается. Это осуществимо тремя способами:

  • уменьшение частоты напряжения питания, при котором ротор начинает вращаться со скоростью, опережающей синхронную;
  • в машинах, имеющих две и более скорости вращения, при переключении обмоток или изменении количества включенных полюсов;
  • в двигателях с фазным ротором, путём изменения сопротивления, включенного в цепи обмоток ротора.

Величина скольжения во всех случаях превышает единицу, и машина переходит в режим генерации и возвращает энергию.

Противовключение

Такой способ редко применяется из-за недостатков, связанных с тем, что есть необходимость менять местами фазы между собой. Это вызывает изменение направления движения, но величина рабочего тока возрастает в десять раз. К тому же необходимо прекращать дальнейшую подачу напряжения, чтобы после торможения двигатель не вращался в противоположную сторону.

Динамическое торможение асинхронного двигателя

Такое снижение скорости вращения получают при подаче постоянного напряжения на статорную обмотку. Созданное в результате этого магнитное поле статора действует на обмотки ротора. В них появляется ЭДС, и начинает протекать ток. Сила тормозного момента, возникающего при выделившейся при этом мощности, напрямую зависит от скорости вращения электродвигателя. Двигатель превращается в генератор с закороченными выходными клеммами и отдаёт в сеть энергию.

Замена или дополнение механического тормоза на рекуперативное замедление движения позволяет вернуть энергию для её повторного использования. Рекуперация, как одно из направлений экономии сырья и энергии, позволяет повысить экономию и эффективность технологических процессов.

Наличие большого количества сильных магнитов в двигателе прямого привода и отсутствие обгонной муфты приводит к тому, что двигатель существенно подтормаживает колесо велосипеда даже при отсутствии питания. А при работе двигателя в режиме генератора это торможение можно сравнить с движением в достаточно крутую гору. Причем скорость движения при этом должна быть около 20 км/час. При скорости 20 км/час зарядный ток аккумулятора будет около 2 ампер. (При таком токе аккумулятор емкостью 10 A/час зарядится за 5 часов.) Велосипедист при этом должен развивать мощность 2A*48В= 96 Вт. Однако здесь не учтены потери в системе преобразования энергии и потери при зарядке. А они составляют около 50%. Другими словами – велосипедисту необходимо развить мощность для зарядки аккумулятора в два раза большую – приблизительно 180 Вт. Следует также учесть, что для движения с такой скоростью на обычном велосипеде велосипедист должен отдавать мощность около 100 Вт. Суммарная мощность, требуемая от велосипедиста, для зарядки аккумулятора и само передвижение со скоростью, по крайней мере, в 20 км/час составит около 180+100=280 Вт. Для справки: — хороший спортсмен велосипедист может отдавать кратковременно, мощность 500-600 Вт; — при движении в гору с большим уклоном нетренированный человек может кратковременно отдавать мощность 220-290 Вт; Нетрудно сделать вывод, что ехать на велосипеде в таком режиме, сколько ни будь продолжительное время нереально.

Недаром практически на все электровелосипеды заводского изготовления устанавливают не двигатели прямого привода способные работать в генераторном режиме, а двигатели с редуктором и обгонной муфтой. И это неспроста. Если сравнивать экономичность этих двух двигателей, то можно увидеть, что редукторные двигатели более чем на 30% экономнее расходуют энергию, запасенную в аккумуляторной батарее, чем двигатели прямого привода, и они не тормозят движение при отсутствии питания. Ко всему, редукторные двигатели в два раза легче – если сравнивать двигатели с эквивалентным вращающим моментом. По этой причине почти на всех серийно изготавливаемых электровелосипедах устанавливают только редукторные двигатели. Сравните: — используя двигатель прямого привода и систему рекуперации, вы можете вернуть в батарею максимум 5% энергии, а если будете использовать редукторный двигатель, то сможете, сэкономить 30% энергии запасенной в батарее, другими словами проехать расстояние на 30% больше, чем на двигателе прямого привода. И ваш велосипед будет существенно легче. Выбор как говорится очевиден. Применив в качестве движущей силы на велосипеде мотор-колесо с редукторным двигателем идею рекуперации энергии на электровелосипеде можно успешно забыть, выиграв при этом около 30% пробега на одной зарядке.

Двигатели прямого привода логично применять, если Ваша цель скорость и Вас не сильно волнует экономическая сторона вопроса. В таком случае этому двигателю не будет конкурента со стороны редукторного собрата. Если необходима скорость более 50 км/час, приготовьтесь взять двигатель мощностью 1000 – 1500 Вт (максимальная мощность 1500-2500 Вт) в комплекте с энергоемкой , тяжелой и дорогостоящей аккумуляторной батареей. Батарея должна быть рассчитана на номинальный разрядный ток 20-30 A. Велосипед будет очень тяжелым. Это будет уже не велосипед. Это уже скорее скутер.

Параметры режима работы тяговой сети переменного тока при рекуперации электроэнергии

Инвертор, преобразующий электроэнергию рекуперации постоянного тока тяговых двигателей в переменный ток СТЭ, располагается на ЭПС и относится к категории ведомых сетью.

При рекуперации электроэнергии на переменном токе 25 кВ активная энергия рекуперации генерируется ЭПС в СТЭ, а реактивная энергия потребляется из сети внешнего электроснабжения так же как в режиме тяги. Это увеличивает реактивное электропотребление электровозами в межподстанционной зоне.

————-> P ¦ Режим

————-> Q ¦ тяги

—————————————————

————-> Q ¦ рекуперации

Рис. Направления электроэнергии в режимах тяги и рекуперации ЭПС.

Угловые сдвиги между током и напряжением ЭПС в режиме тяги составляют для диодных ЭПС φЭ = 370эл, для тиристорных ЭПС φЭ = 420эл. Коэффициент реактивной мощности для режима тяги tg φЭ = Q/P диодных ЭПС составляет tg 370 = 0,754, тиристорных ЭПС — tg 420 = 0,9. Следовательно реактивное электропотребление ЭПС в режиме тяги QТ = (0,75÷ 0,9)P. Реактивное электропотребление в режиме тяги составляет (75÷ 90) % от активного.

Угловые сдвиги между током и напряжением ЭПС в режиме рекуперации составляют φЭ = 60 эл. гр. Коэффициент реактивной мощности для режима рекуперации tg φЭ = Q/P составляет tg 600 = 1,73. Следовательно, реактивное электропотребление ЭПС в режиме рекуперации QР = 1,73P. Реактивное электропотребление в режиме рекуперации составляет 170 % от активного.

При совместной работе в межподстанционной зоне ЭПС в режимах тяги и рекуперации значительно увеличивается реактивное электропотребление. Оптимальный режим в межподстанционной зоне соответствует равенству активного электропотребления ЭПС в режимах тяги Рт и активной генерации в режимах рекуперации Рр (Рт = Рр). При этом реактивная мощность на тягу Qт = 0,9Р, реактивная мощность на рекуперацию равна Qр = 1,73Рт и суммарное реактивное электропотребление Q∑ = (0,9 + 1,73)Рт = 2,63Рт. Соотношение К = 2,63/0,9 = 2,92. Следовательно, реактивное электропотребление в межподстанционной зоне в оптимальном режиме рекуперации увеличивается в 3 раза. Так как соотношения активного электропотребления ЭПС в режимах тяги и генерации меняется, то следует считать, что реактивное электропотребление увеличивается в диапазоне 1, 7 ÷ 3 раза по сравнению с режимом тяги.

Рассмотрим линейные и векторные диаграммы тока и напряжения тяговой сети в режимах тяги и рекуперации при одностороннем питании контактной сети.

Режим тяги.

Рис. Линейная диаграмма тока и напряжения ЭПС в режиме тяги: E1, U1 – кривая ЭДС и напряжения трансформатора ЭПС; i1t – кривая тока, i1(1) – кривая тока первой гармоники.

Потеря напряжения в режиме тяги

∆ Uтс = Iт RТС cos φТ + Iт Хтс sin φТ = Iат RТС + IрХТС.

Напряжение у источника

U1 = Uэпс + ∆ Uтс.

Режим рекуперации.

Рис. Линейная диаграмма тока и напряжения ЭПС в режиме рекуперации: E1, U1 – кривая ЭДС и напряжения трансформатора ЭПС; i1Р – кривая тока, i1(1) – кривая тока первой гармоники.

Рис. Векторная диаграмма тока и напряжения в режиме рекуперации: Iэ –полное значение тока; Iра, Iрр – активная и реактивная составляющие тока ЭПС; φр – угловой сдвиг между током и напряжением.

Устройство рекуперативного преобразователя частоты с синхронным выпрямителем

Силовые элементы входного преобразователя обычного «нереверсивного» электронного регулятора скорости состоят из неуправляемого диодного моста или управляемого диодно-тирристорного выпрямителя, исключающих возврат электроэнергии в питающую сеть.
Силовые элементы входного преобразователя Рекуперативного POWERDRIVE состоят из шести специальных IGBT модулей включенных встречно. Эта сборка, управляемая специальным контроллером рекуперации, образует синхронный выпрямитель, который не только преобразует переменное питающее напряжение в управляемое постоянное напряжение, но и позволяет обратное движение энергии в питающую сеть.
Этот реверсируемый регулятор имеет на своих трех вводах 3-х фазную систему напряжений, формируемую широтно-импульсной модуляцией (ШИМ), которая в согласуется с питающей сетью через «выпрямительный» дроссель.
Фильтр радиочастотных помех и сиунс-фильтр, установленные последовательно, устраняют остаточные компоненты тока во входном преобразователе.

SMART системы рекуперации

Как работает эта так называемая «умная» система? При разгоне транспортного средства, когда двигатель испытывает повышенные нагрузки, происходит отключение штатного генератора. Это позволяет мотору быстрее набрать обороты и израсходовать меньше топлива. При торможении генератор включается в работу и происходит рекуперация энергии. В процессе движения электроника «отслеживает» величину емкости батареи. При ее уменьшении (до 75% от номинальной) автоматически включает генератор, чтобы произвести подзарядку аккумулятора.

Торможение асинхронных двигателей

Снижение скорости асинхронных электродвигателей осуществляется тремя способами:

  • рекуперация;
  • противовключение;
  • динамическое.

Рекуперативное торможение асинхронного двигателя

Рекуперация асинхронных двигателей возможна в трёх случаях:

  • Изменение частоты питающего напряжения. Возможно при питании электродвигателя от преобразователя частоты. Для перехода в режим торможения частота уменьшается так, чтобы скорость вращения ротора оказалась больше синхронной;
  • Переключением обмоток и изменением числа полюсов. Возможно только в двух,- и многоскоростных электродвигателях, в которых несколько скоростей предусмотрены конструктивно;
  • Силовой спуск. Применяется в грузоподъёмных механизмах. В этих аппаратах устанавливаются электродвигатели с фазным ротором, регулировка скорости в которых осуществляется изменением величины сопротивления, подключаемого к обмоткам ротора.

В любом случае при торможении ротор начинает обгонять поле статора, скольжение становится больше 1, и электромашина начинает работать как генератор, отдавая энергию в сеть.

Схема электродвигателя с фазным ротором

Противовключение

Режим противовключения осуществляется переключением двух фаз, питающих электромашину, между собой и включением вращения аппарата в обратную сторону.

Возможен вариант включения при противовключении добавочных сопротивлений в цепь статора или обмоток фазного ротора. Это уменьшает ток и тормозной момент.

Важно! На практике этот способ применяется редко из-за превышения токов в 8-10 раз выше номинальных (за исключением двигателей с фазным ротором). Кроме того, аппарат необходимо вовремя отключить, иначе он начнёт вращаться в обратную сторону

Динамическое торможение асинхронного двигателя

Этот метод осуществляется подачей в обмотку статора постоянного напряжения. Для обеспечения безаварийной работы электромашины ток торможения не должен превышать 4-5 токов холостого хода. Это достигается включением в цепь статора дополнительного сопротивления или использованием понижающего трансформатора.

Постоянный ток, протекающий в обмотках статора, создаёт магнитное поле. При пересечении его в обмотках ротора наводится ЭДС, и протекает ток. Выделившаяся мощность создаёт тормозной момент, сила которого тем больше, чем выше скорость вращения электромашины.

Фактически асинхронный электродвигатель в режиме динамического торможения превращается в генератор постоянного тока, выходные клеммы которого закорочены (в машине с короткозамкнутым ротором) или включенные на добавочное сопротивление (электромашина с фазным ротором).

Схема динамического торможения асинхронного электродвигателя

Рекуперация в электрических машинах – это вид торможения, позволяющий сэкономить электроэнергию и избежать износа механических тормозов.

Как работает система рекуперации

Для обеспечения работы эта система должна обеспечивать питание электродвигателя от сети и возврат энергии во время торможения. Проще всего это осуществляется в городском электротранспорте, а также в старых электромобилях, оснащенных свинцовыми аккумуляторами, электродвигателями постоянного тока и контакторами, – при переходе на пониженную передачу при высокой скорости режим возврата энергии включается автоматически.

В современном транспорте вместо контакторов используется ШИМ-контроллер. Это устройство позволяет возвращать энергию как в сеть постоянного, так и переменного тока. При работе оно работает как выпрямитель, а во время торможения определяет частоту и фазу сети, создавая обратный ток.

Интересно. При динамическом торможении электродвигателей постоянного тока они так же переходят в режим генератора, но вырабатывающаяся энергия не возвращается в сеть, а рассеивается на добавочном сопротивлении.

Применение рекуперации в транспорте

Принцип работы электродвигателя

Этот метод торможения используется много лет. В зависимости от вида транспорта, его применение имеет свои особенности.

В электромобилях и электровелосипедах

При движении по дороге, а тем более, по бездорожью электропривод почти всё время работает в тяговом режиме, а перед остановкой или перекрёстком – «накатом». Остановка производится, используя механические тормоза из-за того, что рекуперация при малых скоростях неэффективна.

Кроме того, КПД аккумуляторов в цикле «заряд-разряд» далёк от 100%. Поэтому, хотя такие системы и устанавливаются на электромобили, большую экономию заряда они не обеспечивают.

Схема рекуперации в автомобиле

На железной дороге

Рекуперация в электровозах осуществляется тяговыми электродвигателями. При этом они включаются в режиме генератора, преобразующего кинетическую энергию поезда в электроэнергию. Эта энергия отдаётся обратно в сеть, в отличие от реостатного торможения, вызывающего нагрев реостатов.

Рекуперация используется также при длительном спуске по склону для поддержания постоянной скорости. Этот метод позволяет экономить электроэнергию, которая отдается обратно в сеть и используется другими поездами.

Раньше этой системой оборудовались только локомотивы, работающие от сети постоянного тока. В аппаратах, работающих от сети переменного тока, есть сложность с синхронизацией частоты отданной энергии с частотой сети. Сейчас эта проблема решается при помощи тиристорных преобразователей.

Режим рекуперации поезда

В метро

В метрополитене во время движения поездов происходит постоянный разгон и торможение вагонов. Поэтому рекуперация энергии даёт большой экономический эффект. Он достигает максимума, если это происходит одновременно в разных поездах на одной станции. Это учитывается при составлении расписания.

В городском общественном транспорте

В городском электротранспорте эта система устанавливается практически во всех моделях. Она используется в качестве основной до скорости 1-2 км/ч, после чего становится неэффективной, и вместо неё включается стояночный тормоз.

В Формуле-1

Начиная с 2009 года, в некоторых машинах устанавливается система рекуперации. В этом году такие устройства ещё не давали ощутимого превосходства.

В 2010 году такие системы не использовались. Их установка с ограничением на мощность и объём рекуперированной энергии возобновилась в 2011 году.

Другие схемы рекуперации электроэнергии в сеть

Другим способом возврата электроэнергии в сеть является запатентованная компанией Leroy-Somer технология «С-Light 4 Quadrant» прямого включения IGBT-транзисторов в питающую сеть. При этом исключаются входные фильтры и необходимость в громоздкой цепи предзаряда шины постоянного тока.

Это приводит к существенному снижению габаритов рекуперативного преобразователя частоты. Кроме того, стабилизрованное напряжение в звене постоянного тока дает возможность существенно снизить габариты конденсаторов в звене постоянного тока и изменить их тип с электролитических на твердотельные пленочные.

В результате, рекуперативный преобразователь частоты, спроектированный и изготовленный по технологии «С-Light 4 Quadrant» имеет почти в два раза меньшие габариты по сравнению со стандартным преобразователем частоты с 6-и пульсным выпрямителем.

Об Emerson (Эмерсон)

Об Emerson Industrial Automation TM

О Leroy-Somer

Система рекуперации с накопительным конденсатором

Период торможения автомобиля длится достаточно короткое время. Поэтому из-за технологических особенностей устройства современных аккумуляторных батарей (а вернее химических процессов, происходящих при их подзарядке) сохранить большое количество энергии в них довольно трудно. Компания Mazda разработала систему рекуперации с использованием накопительного конденсатора. В процессе торможения специальный генератор с напряжением 12÷25 В за короткий отрезок времени заряжает емкость. Далее накопленная энергия через конвертор (DC/DC) преобразуется в привычные 12 В и поступает либо на различные потребители (кондиционер, CD-плейер и так далее), либо подзаряжает штатную аккумуляторную батарею. По утверждению производителя экономия топлива составляет не менее 10%.

Рекуперативное торможение

Электрические тяговые двигатели, применяемые для движения городского и железнодорожного электротранспорта, работают с использованием рекуперативного торможения (РТ). В тот момент, когда электродвигатель совершает торможение, он превращается в генератор.

Подобные электродвигатели применяют:

  • в троллейбусах;
  • в трамваях;
  • в электропоездах.

Получаемая в процессе торможения электроэнергия передаётся обратно в общую энергосеть.

Внимание! В аналогичной ситуации электромобили или гибридные автомашины используют такую энергию для зарядки собственного аккумулятора. Электропоезд с двигателями РТ

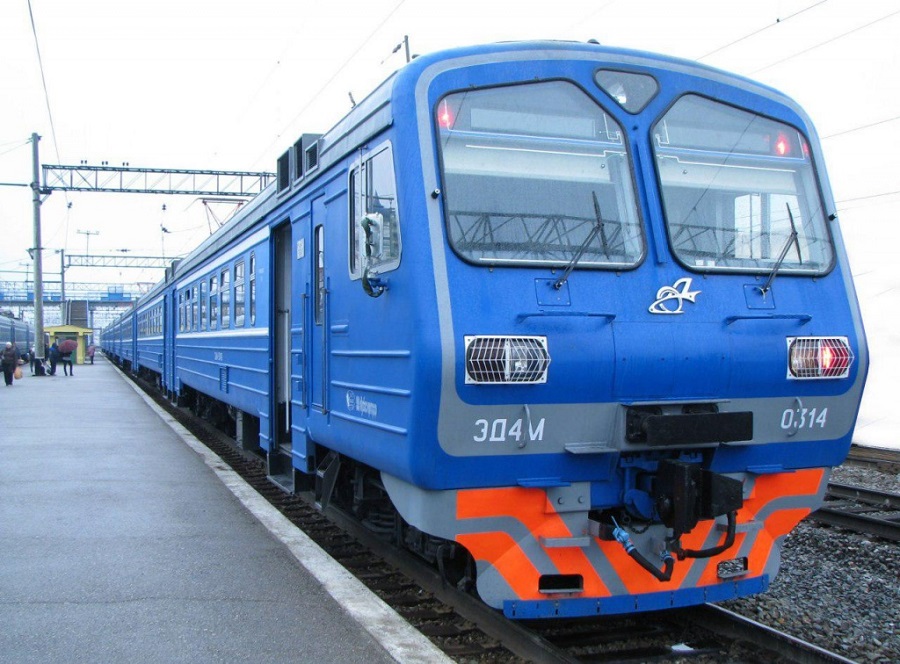

Электропоезд с двигателями РТ

Рекуперативное торможение

Частота вращения: формула

Один из видов торможения – это рекуперативное. При этом скорость вращения электродвигателя больше, чем заданная параметрами сети: напряжением на якоре и обмотке возбуждения в двигателях постоянного тока или частотой питающего напряжения в синхронных или асинхронных двигателях. При этом электродвигатель переходит в режим генератора, а выработанную энергию отдаёт обратно в сеть.

Основным достоинством рекуператора является экономия электроэнергии. Это особенно заметно при движении по городу с постоянно изменяющейся скоростью, пригородном электротранспорте и метрополитене с большим количеством остановок и торможением перед ними.

Кроме достоинств, рекуперация имеет недостатки:

  • невозможность полной остановки транспорта;
  • медленная остановка при малых скоростях;
  • отсутствие тормозного усилия на стоянке.

Для компенсации этих недостатков на транспортных средствах устанавливается дополнительная система механических тормозов.

Применение рекуперации в транспорте

При работе электротранспорта происходит рекуперация энергии электрического тока. Для каждого из видов транспорта существуют свои конструктивные нюансы.

В электромобилях и электровелосипедах

Электровелосипед, как и частный электромобиль, хотя и оснащен такой системой обратного возврата электроэнергии на аккумулятор, обладает низким КПД. Электропривод этих средств передвижения потребляет энергию при движении. Поскольку режим торможения очень редок и кратковременен, то доля возвращённого электричества мала. С её помощью лишь увеличивают расстояние пробега на одной зарядке АКБ.

На железной дороге

Тяговые двигатели электровозов при рекуперации переходят в режим генерирования электроэнергии, которая снова возвращается в сеть.

Важно! Применение в системе рекуперации ШИМ-контроллера взамен контакторов позволяет вернуть энергию в любую сеть: постоянного или переменного тока. Контроллер работает в двух режимах

При движении он выпрямляет ток, при торможении, определив частоту и фазу сети, – отдаёт электричество.

В метро

При рекуперации электроэнергии в подземке правильно подобранный график движения поездов даёт значительную экономию. Чередование разгона и торможения поезда можно синхронизировать с несколькими составами на разных ветках и возвращать энергию в сеть по максимуму.

В городском общественном транспорте

Все модели троллейбусов и трамваев снабжены подобной системой торможения и возврата энергии. Существует ограничение по нижней границе скорости торможения. Она составляет 1-2 км/ч. Далее в работу вступают стояночные механические тормоза.

В Формуле-1

В 2014 году регламент Формулы-1 подразумевал переход на турбо моторы с системой (ERS). Это двойная рекуперация, в результате которой используют и кинетическую при торможении, и тепловую энергию выхлопа. При этом используют модули ERS-K и ERS-H. В систему включены два дополнительных генератора: MGU-K и MGU-H. Буквой К и Н маркируют кинетическую и тепловую энергию, соответственно.

Гидравлическая система рекуперации

Автомобиль с гидравлической системой рекуперации энергии оборудован специальным мотором-помпой и двумя гидро аккумуляторами (низкого и высокого давления). Принцип работы:

  • При нажатии на педаль тормоза помпа подключается к трансмиссии автомобиля и перекачивает жидкость из гидро аккумулятора низкого давления в баллон, заполненный газообразным азотом (который является своего рода накопителем энергии). Газ при этом сжимается и давление в емкости повышается. Усилие, необходимое для работы помпы замедляет движение автомобиля и «помогает» его остановить.
  • До тех пор, пока водитель снова не нажмет на педаль газа, жидкость остается под давлением в аккумуляторе. После этого она поступает в мотор-помпу и передает (через трансмиссию) сохраненную энергию на колеса автомобиля.

Разработчики утверждают, что использование таких систем рекуперации позволяет «вернуть» в автомобиль до 80% энергии, обычно затрачиваемой «впустую» при торможении. Однако значительные размеры и вес дополнительного оборудования, которое необходимо установить на автомобиль для реализации такой системы рекуперативного торможения, ограничивают ее применение. Поэтому в настоящее время ее используют только на большегрузных транспортных средствах и общественном городском транспорте, работающим в режиме частых остановок и возобновления движения.

http://electrik.info/main/fakty/1172-rekuperaciya-elektricheskoy-energii.htmlhttp://mbhn.ru/rekuperaciya-ili-preobrazovanie-kineticheskoy-energii-tormojeniyahttp://pikabu.ru/story/sistema_rekuperativnogo_tormozheniya__chto_yeto_7051369http://sdelanounas.ru/blogs/11131/http://avto-moto-shtuchki.ru/avtotekhnika/317-rekuperatsiya-tormozheniya.html

Рекуперация или преобразование кинетической энергии торможения

С момента выхода в свет Toyota Prius стукнуло уже за 20 лет, и с тех пор концепция рекуперативного(регенеративного) торможения стала достаточно известной, как метод повышения дальности пробега в гибридных и электрических транспортных средствах. Но знаете ли вы, что применение не ограничивается EV автомобилями? В наши дни вы можете найти ее во всем, в том числе велосипедах, скейтбордах и самокатах.

(демонстрация системы рекуперации энергии в bmw)

Давайте же разберемся, как работает эта технология, насколько она продуктивна в различных средствах передвижения и разумно ли везде ее устанавливать.
