Все существующие методы наращивания провода под водой или в квартире: как удлинить кабель при разных условиях?

Можно ли присоединить телевизионный кабель своими руками без потери качества

Для корректного присоединения телекоммуникационного провода коаксиальным шнуром следует прибегнуть к одному из перечисленных ниже способов:

  • Приобрести штатный удлинитель стандартной длины, с помощью которого можно увеличить протяженность антенного кабеля до 20 метров;
  • Применить специальные F-гнезда, позволяющие подключать антенные провода без спайки;
  • Современные технологии позволяют удлинять несколько проводов одновременно с использованием сплиттеров;
  • Выполнить спайку проводов между собой для создания неразрывного соединения.

Присоединение антенного провода

Также следует уделить особое внимание выбору правильного коаксиального шнура, поскольку антенный провод имеет сопротивление в 75 Ом. Внешняя оплетка должна обладать предельной эластичностью, так как это свойство позволит ей и не ломаться на сгибах

Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала.

Обратите внимание! Диэлектрик, выполняющий функцию изолятора, должен быть изготовлен из полиэтилена и фольги, чтобы не допустить сбой сигнала из-за внешних помех при эксплуатации. Сердечника кабеля может быть выполнен из меди, алюминия или стали

Параметры настройки частотного сигнала должны иметь низкие показатели.

Соединение кабеля без потери сети

Как удлинить провод: 3 варианта

Очень неудобно пользоваться интернетом, когда нет возможности свободно передвигаться. Многие выполняют наращивание сетевого кабеля, чтобы сделать пользование интернетом комфортнее. Существует несколько простых способов удлинить кабель.

При покупке важно обратить внимание на внешний вид джойнера, так как он очень похож на переходник для телефона. Отличить витую пару будет несложно, так как переходник имеет 8 контактов, в то время как телефонный переходник – всего 7. В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю

В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю.

Варианты удлинения интернет кабеля:

  1. Роутер.
    Удобный и надежный вариант удлинения. В роутере расположено пару гнезд, к которым можно подключить сетевой кабель . Роутер – «разветвитель» интернета. Он позволяет не только удлинить кабель, но и выполнить подключение к каналу дополнительных устройств. Отказаться от кабеля можно вообще, если приобрести Wi-Fi роутер.
  2. Приобретение нового кабеля.
    Старый кабель можно заменить на новый, просто предварительно измерив его длину. Этот метод требует временных затрат, так как для переподключения придется вызвать техника. Но если речь идет не о многоэтажном доме , а о частном, то метод вполне подходящий.
  3. Выполнение скрутки.

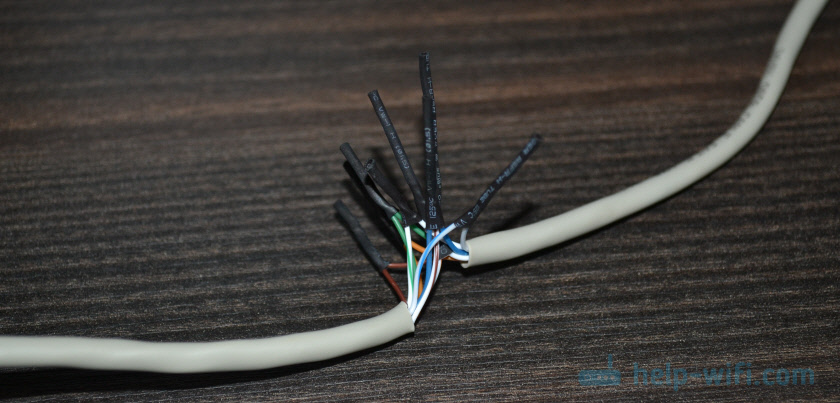

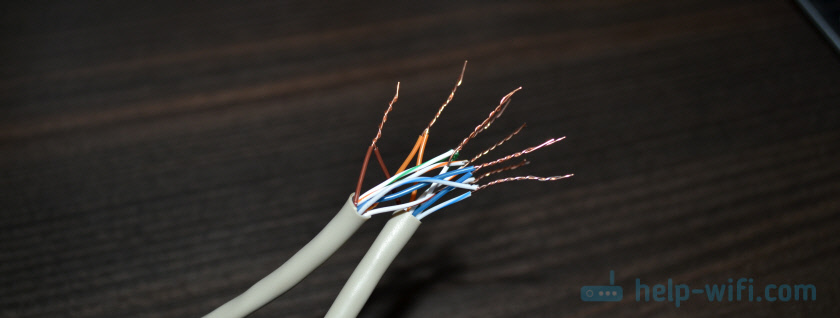

    Мастера не советуют использовать этот способ. Он предполагает разрезание кабеля, а затем вставку в него дополнительного отрезка необходимой длины. Два отрезка нужно соединить изолентой.

Скрутка может привести к возникновению коротких замыканий, что приведет к нарушению скорости соединения или полному отсутствию интернете. Самым надежным и современные способом удлинения кабеля является использование роутера. Если нет уверенности в том, что попытка самостоятельного удлинения пройдет успешно, всегда можно обратиться за помощью к интернет провайдеру.

Часто случается так, что мастер перебил проводку, выполняя ремонтные работы. Работая с болгаркой или другими инструментами, некоторые случайно могут перерезать электрический провод, проложенный в стене. О повреждении свидетельствуют появившиеся искры, выключение электричества или выбивание пробок.

Также могут поломаться провода, расположенные в установочной коробке. Часто для их правильного подключения не достает длины. Следует заметить, что специалисты советуют не чинить один провод, а заменить весь поврежденный участок. Конечно, такой способ подходит для тех, кто не боится повреждения отделочных материалов и готов сделать новый ремонт.

Как нарастить алюминиевый кабель:

  1. Скрутить концы кабеля, если они имеют достаточную длину. Скрутку нужно обязательно обмотать изолентой. Такой способ является самым ненадежным, потому что скрутка может снова поломаться, что вернет проблему.
  2. На концы проводов можно насадить специальную термоусадочную трубку. Такой способ подходит для соединения и удлинения любого кабеля. Для того чтобы выполнить насаждения правильно, трубку нужно нагреть.
  3. Все типы проводов (медный и алюминиевый) можно удлинить, используя колодку. Концы кабеля необходимо зачистить, а затем подобрать колодку.
  4. Если провода отломились, их можно починить, используя спиральку. Ее навинчивают на концы проводов. После того, как нужная плотность будет достигнута, нужно делать изоляцию проводов.

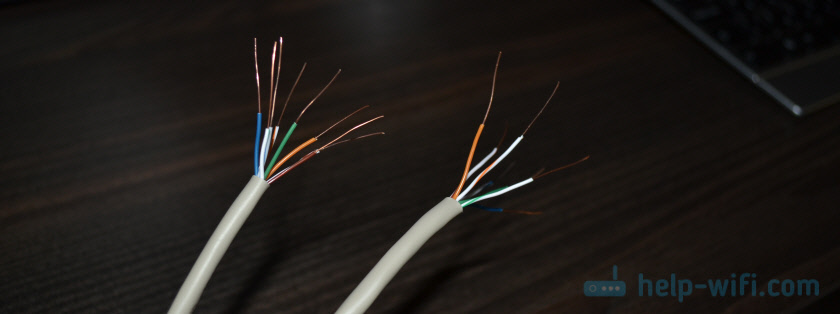

Удлинение витой пары не требует особой квалификации, а при правильном исполнении может быть даже надежной. При скручивании проводов нужно следовать правилу одного уровня и изолировать каждое отдельное соединение. Интересен метод смещения мест соединений, выполненных способом скрутки или пайки.

На что способна такая антенна

Реализовать качественную однонаправленную антенну без специального инструмента и навыков достаточно сложно, поэтому антенна будет относится к категории маломощных. Самоделка может быть полезна в следующих случаях:

  • Малая дальность до ретранслятора. Предел расстояния до радиостанции 15-20 км.
  • Нет преград в прямой видимости к ретранслятору в виде зданий или лесополосы.
  • Сам сигнал улавливается приёмником. Главное, чтобы последний не находился в мёртвой зоне.

Проверить уровень сигнала можно различными методами. Проще всего – использовать опции продвинутых цифровых телевизоров.

Тест обычно происходит по принципу:

  1. Включите телевизор и вместо видео откройте «Настройки». Антенна на данном этапе не нужна.
  2. Отыщите в параметрах индикатор уровня сигнала.
  3. Этот индикатор должен указать уровень сигнала. Если он более 15% — цифровое TV можно поймать на самоделку. Если меньше, то нужно подключать более мощное устройство.

Применение пассивной антенны

Самодельный удлинитель антенны можно использовать в комплексе с ноутбуком, точкой доступа или модемом Wi-Fi

Важно понимать, что после подобных манипуляций результат может быть не всегда положительным, а в случае поломки починить оборудование по гарантии будет невозможно

Обновление сетевых адаптеров для соответствия вашему маршрутизатору

Если это не так, найдите свой номер модели в Интернете, чтобы увидеть его точные спецификации. Разумеется, в зависимости от того, какие устройства вы владеете, выясните, какой стандарт беспроводной связи они могут использовать.

Купить или построить антенну с высоким коэффициентом усиления

Большинство беспроводных маршрутизаторов и беспроводных адаптеров с внешними антеннами поставляются с дешевыми всенаправленными антеннами.

Поверните ваш кабель или электрические розетки в беспроводные точки доступа

Если вы хотите удвоить или даже утроить диапазон беспроводной сети, вы можете попробовать добавить дополнительные точки беспроводного доступа в сеть. Тем не менее, это снижение производительности может быть приемлемым, если вы планируете делать базовые веб-браузеры на этих компьютерах; Вам не очень понравится передача больших файлов или потоковое видео между компьютерами в сети.

Дополнительные точки беспроводного доступа

Маршрутизатор — это в основном сетевой контроллер, и он подключается к вашему интернет-модему или интегрирован с ним.

Если вы приняли решение подсоединить антенну к модему, то требуется изучить особенности процесса . Дело в том, что внутри модема расположена небольшая антенна, к которой и прикрепляют самодельную. Чтобы выполнить сей процесс, придётся разобрать модем-флешку. Снять крышку можно при помощи скальпеля, отвёртки или канцелярского ножа (тяните в сторону вершины от USB разъёма, сильно нажимать нельзя, иначе корпус поломается).

Когда сигнал проходит через любой кабель, он теряет силу. Таким образом, чем короче кабель, тем меньше потерь. Меньше в этой ситуации больше, и правильная длина кабеля важна для поддержания сигнала качества. Все ускорители сигналов сотового телефона представляют собой комплектные комплекты и поставляются с соответствующим типом кабеля и длиной для поддержания разумного усиления в дБ

Но есть моменты, когда вам нужно немного больше досягаемости, поэтому важно выяснить, сколько длины вы можете себе позволить, прежде чем потеря сигнала компенсирует любое усиление сигнала

READ  Как спланировать освещение в квартире, чтобы было приятно отдыхать и удобно работать

Вскрыв модем, вы увидите два укрытых бумагой разъёма. Выполните следующие инструкции:

  • снимите защитный слой с элементов модема;
  • подключите к левому разъёму собранную своими силами антенну (нужное вам отверстие будет находиться с левой стороны, если само устройство расположить USB разъёмом к себе);
  • используйте не слишком длинный коаксиальный кабель, в противном случае результат мало чем будет отличаться от применения модема без удлинителя.

Для ускорителей сигналов сотового телефона для дома существуют три типа кабелей. Как упоминалось ранее, при увеличении длины кабеля происходит большая потеря сигнала. Усиление и потеря сигнала измеряется в децибелах. И децибелы измеряются экспоненциально.

И как всегда, вы можете конвертировать свою установку кабеля. Подумайте о сигнале, как о напитке и кабелях, как о соломинках. Кабели 75 Ом — это ваши типичные соломенные соды, а 50-омные кабели — это большие соломинки карлавальной глотки. Ничто так не расстраивает, как попытка установить новый телевизор на кабельной или спутниковой системе и обнаружить, что существующий коаксиальный кабель недостаточно длинный, чтобы разместить его в нужном месте для просмотра. Коаксиальный кабель, часто называемый «,», может стать дорогостоящим по длине, поэтому замена всего кабеля может быть вне бюджета потребителя.

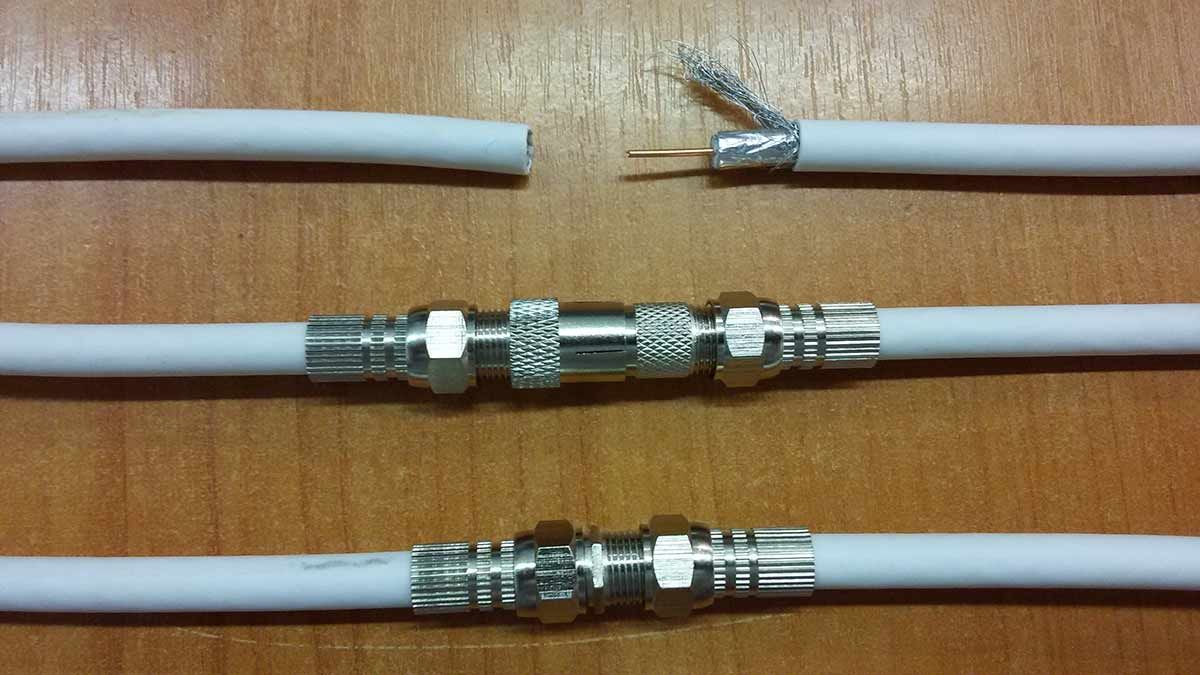

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
Заверните оболочку в противоположном направлении и полностью удалите ее.
Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать

На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера

Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Соединение штекера с гнездом

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

  • не роняйте предметы на телевизионный провод и защитите его от ударов,
  • не сгибайте место соединения – оно хрупкое,
  • не допускайте, чтобы сращённый провод «болтался» на ветру.

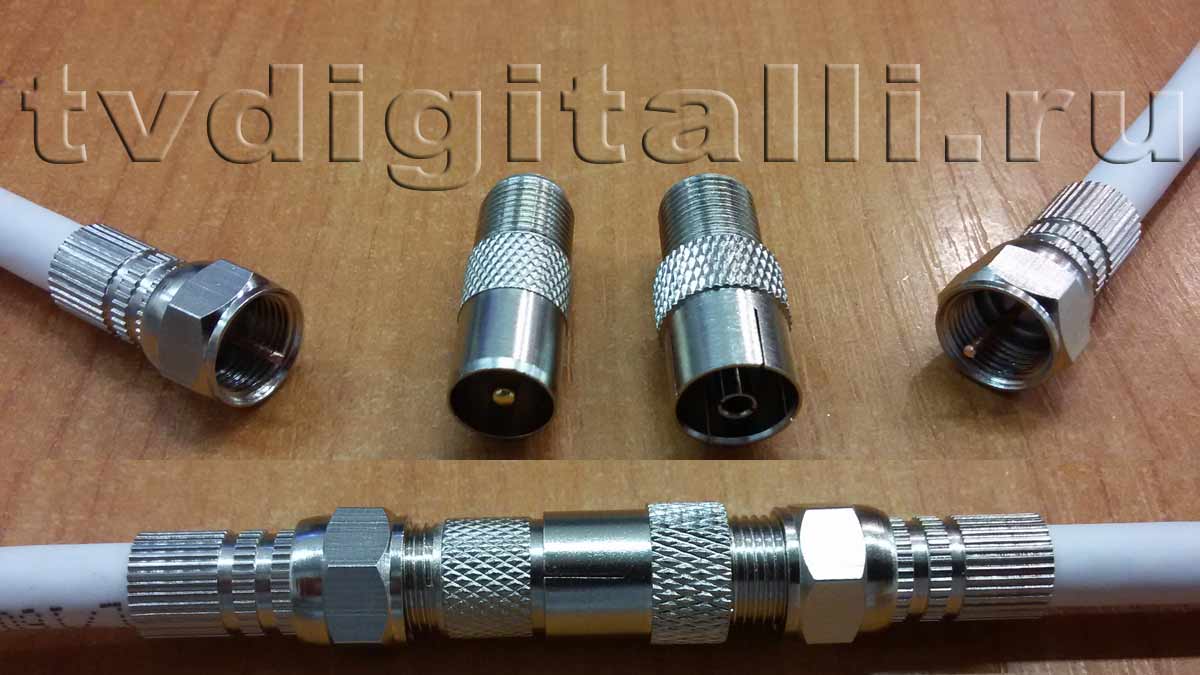

Наращивание телевизионного кабеля с использованием переходника F-гнездо – F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

READ  Какая разница между аналоговым и цифровым сигналом

Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

Как починить антенный кабель

Каждый кабель телевизионной антенны состоит из центральной жилы с полипропиленовой изоляцией, алюминиевого фольгированного экрана, наружной оплетки и полиэтиленовой брони. Последние две составляющие изделия требуются для защиты кабеля от механического действия и образования коаксиальной структуры, не допускающей непредвиденные разрушения. Учитывая такой состав соединителя, необходимо тщательно скрутить каждую соединяемую часть перед тем, как спаять их между собой. Далее потребуется использование гнезда, сплиттера, фирменного удлинителя, пайки или обычной скрутки с целью увеличения TV провода, его ремонта и подключения к антенной сети.

Ремонт своими руками

Как удлинить и нарастить телевизионный кабель от антенны

11.04.2020

Цифровое телевидение

В конце зимы у меня на даче упавшей глыбой льда оборвало антенный кабель. С наступлением весны я решил перенести антенну в другое место, всвязи с чем мне пришлось удлинить телевизионный кабель. Новый бросать совсем не с руки ввиду некоторых обстоятельств, так что нарастить его — самое оптимальное решение! То же самое часто приходится делать чтобы соединить коаксиальный кабель при обрыве в подъезде или по квартире. Это самый простой способ ремонта телевизионного кабеля и я сегодня про это подробно расскажу!

Подготовка и инструмент

Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

Соединение коаксиального кабеля

Существует несколько способов как соединить телевизионный кабель между собой:

1. Применение F-разъёмов
2. Использование сплиттера
3. Пайка концов кабеля
4. Скрутка кабеля

Я буду рассматривать только первые два способа. И вот почему.

Я просто не вижу смысл паять коаксиал в то время, когда есть современные способы соединения кабеля. Да и паять умеет не каждый. А скрутка коаксиала — это вообще крайне ненадёжное соединение и так делать не надо!

Используем F-разъёмы

Перед тем как приступить к наращиванию провода, его необходимо правильно разделать. С помощью ножа аккуратно снимаем верхнюю оболочку, не повреждая экран. Экранированную оплетку надо отогнуть в обратную сторону.

Далее надо кусачками снять изоляцию с центральной жилы так, чтобы примерная длина её была около полутора сантиметров. Так надо сделать с обоих концов соединяемого антенного кабеля. После этого надо на каждый конец накрутить F-разъём так, чтобы центральная жила не контактировала с внешним экраном и выступала из коннектора примерно на 5 миллиметров.

После этого надо взять в руки прямой F-переход, вставить в него по очереди один конец, закрутить гайку, потом второй конец и закрутить гайку. Получиться должно вот так:

Для более крепкой фиксации я советую место соединения обмотать изолентой. Это не даст ему развалиться при изгибах и деформации.

Это был первый вариант того, как удлинить антенный кабель. Но есть и второй способ, который для многих может оказаться более практичным.

Телевизионный тройник-сплиттер

Сначала разберемся что такое сплиттер и в каких случаях он используется. Телевизионный сплиттер представляет собой небольшую коробочку, имеющую один вход и два или более выходов. Предназначен он для разветвления телевизионной антенны на несколько телевизоров. Поэтому при выборе сплиттера стоит заранее определиться с нужным количеством выходов. Как Вы понимаете, его можно использовать не только, как тройник, но и как простой способ соединить телевизионный кабель.

Благодаря имеющимся креплениям это устройство можно прикрутить к стене и оно будет надёжно держаться. Этот способ наращивания антенного кабеля схож с предыдущим, так что я не буду снова рассказывать как заделать концы провода в F-разъёмы и прикрутить их. Здесь надо сделать всё то же самое, просто в роли прямого F-перехода используется телевизионный тройник-сплиттер. Главное не перепутайте вход и выход! Чем удобен этот вариант, так это тем, что Вы можете от этого соединения подключить ещё один ТВ. То бишь есть возможность  дальнейшего разветвления!

Внимание! Грамотно и качественно выполненная работа никак не отразится на качестве принимаемого сигнала. Если у Вас возникли какие-то неисправности или после всего ухудшилось качество приёма ТВ-сигнала, тогда надо тщательно проверить все соединения

f-разъём, антенна, коаксиал, сплиттер

Что необходимо для удлинения антенного кабеля

В идеале сигнальный кабель должен быть проложен одним куском без разрывов и соединений для обеспечения:

  • минимального активного и индуктивного сопротивления линии передачи;
  • однородности волнового сопротивления по длине;
  • непрерывности экрана, для защиты от электромагнитных полей.

Как показывает практика, соединения без потерь невозможны в шнурах HDMI предназначенных для передачи сигнала в формате Ultra HD. Качественно выполненное соединение участков коаксиального антенного кабеля не способно негативно сказаться на уровне принимаемого ТВ сигнала.

Перечень необходимых материалов и инструментов для стыковки будет зависеть от выбранного способа соединения. И будет подробно описан при рассмотрении каждого способа в отдельности. Однако, на каком бы варианте вы ни остановились, вам точно понадобится дополнительный отрезок кабеля нужной длины.

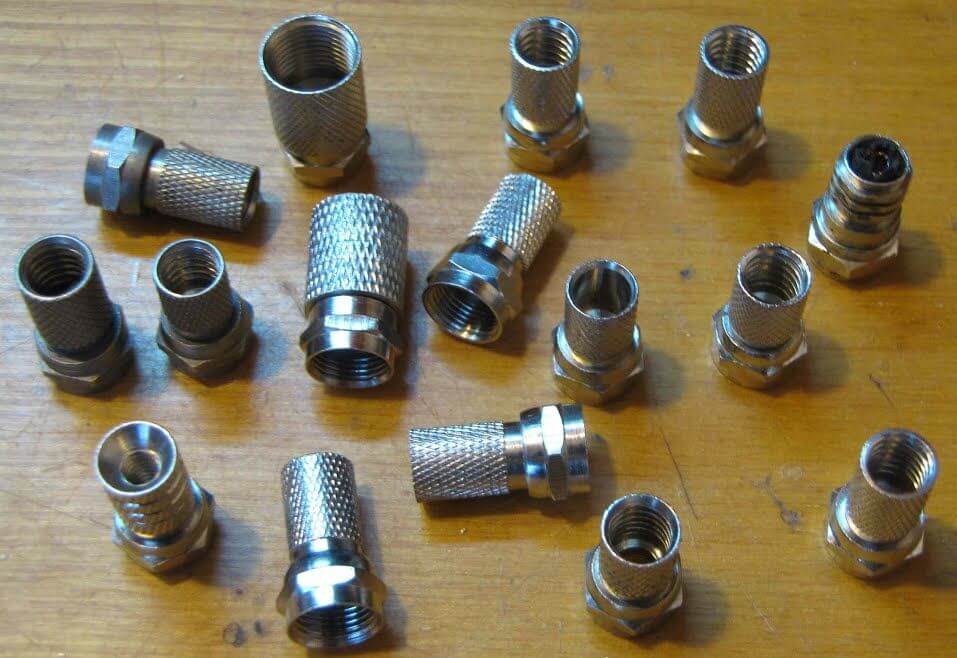

Если вы придёте в специализированный магазин, то встретите минимум 5–10 видов кабеля, значительно отличающихся друг от друга. Продавец-консультант вам расскажет про представленный товар и посоветует наилучший вариант, но вам нужен не просто кусок качественного провода, а отрезок кабеля наиболее сходного по характеристикам с имеющимся.

Поэтому перед походом в магазин внимательно изучите и запишите маркировку на имеющемся у вас отрезке, а ещё лучше, если вы сможете отрезать и взять с собой небольшой кусочек для образца.

Как удлинить телевизионный кабель

Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

Через переходник или штекером и гнездом

Самый простой и быстрый способ выполнить соединение телевизионного кабеля – F-штекер и F-гнездо:

  • Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
  • Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
  • Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
  • На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
  • Операции 1-4 повторяются для второго конца кабеля;
  • Подготовленные F-штекера закручиваются в F-гнездо.

Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

READ  Электроэнергия

Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

Соединение пайкой

Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

Ножом надрезается внешняя оболочка на длину 50-60 мм;

Осторожно! Экранирующая оплётка должна остаться неповреждённой

  • Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
  • Центральная жила обрезается до длины 20мм;
  • На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить “ступеньку”;
  • Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
  • Операции 1-5 повторяются для другого кабеля;
  • Центральные жилы соединяемых проводов спаиваются “внахлёст”. Неровности и потёки олова убираются надфилем или паяльником;
  • Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
  • Алюминиевая фольга экрана возвращается на место;
  • Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
  • На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
  • Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку

Скрутка

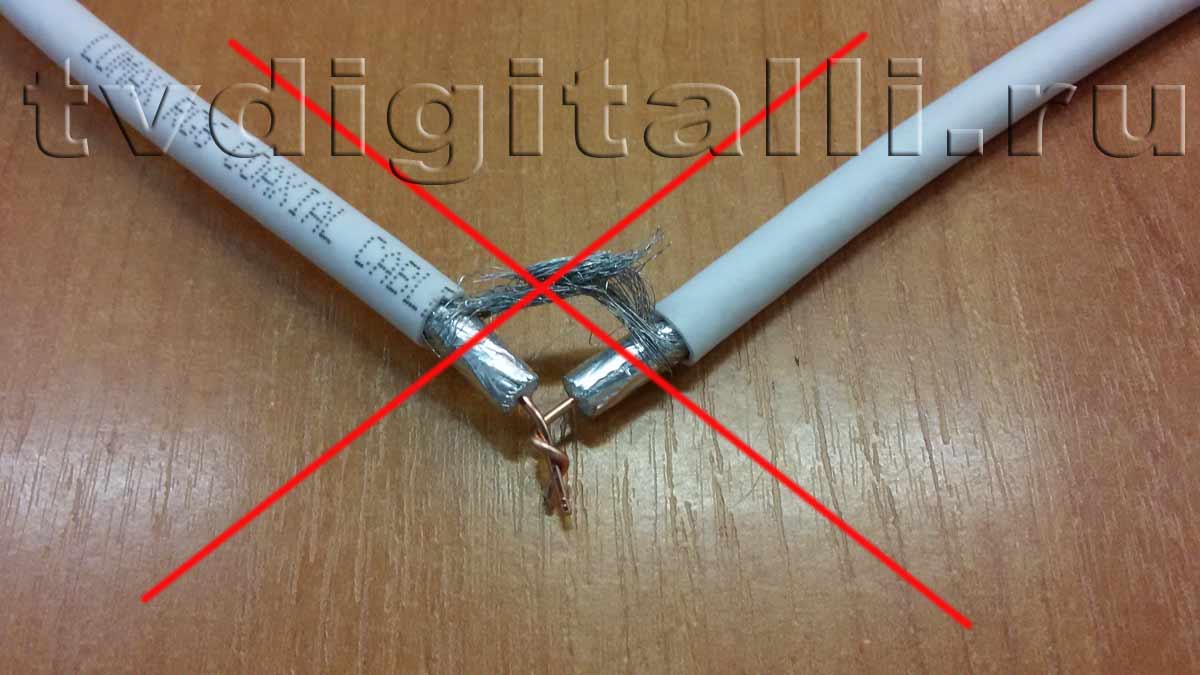

Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

  • Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
  • Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

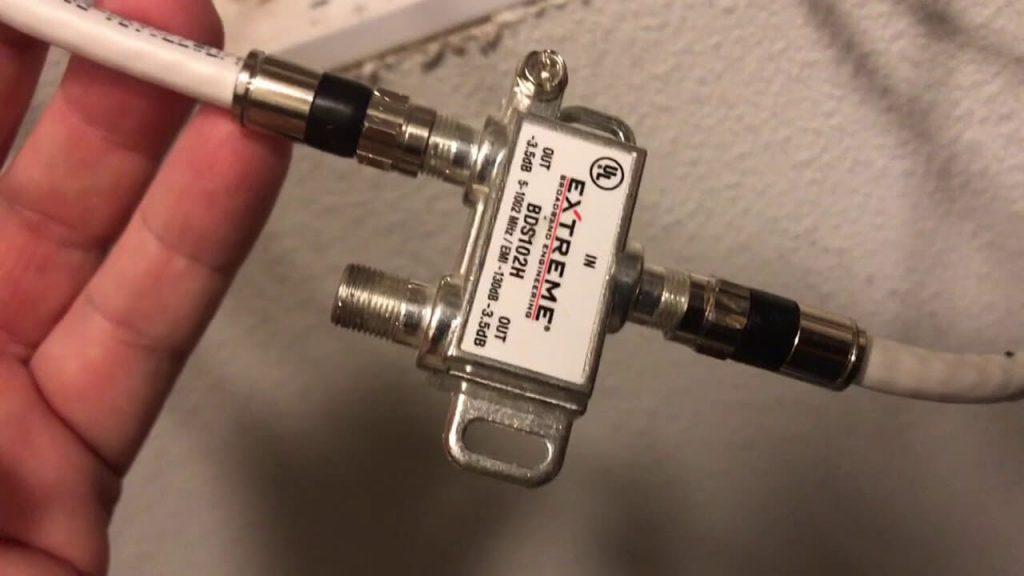

Соединение нескольких кабелей через сплиттер

При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или “краб”.

Это небольшая коробочка с одним входом, отмеченным “IN” и несколькими выходами, отмеченными “OUT”. Подключение телекабелей производится через F-разъёмы или TV-штекера.

Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать “краб” с запасными выходами.

При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

Сплиттер

Как правильно проложить кабель

Для телевизионного кабеля, после его удлинения, всегда возникает вопрос его крепления. Нарастить ТВ кабель, по мнению многих владельцев телевизоров, не составляет труда, но надо соблюдать требование, которое специалисты относят к дополнительному требованию в процессе прокладки – угол изгибания кабеля должен быть не острым и не прямым.

Это не допускается из-за конструкции кабеля, так как основная жила может продавить внутреннюю изоляцию и опасно приблизиться к экранирующей оплетки или в худшем варианте касаться ее.

В первом случае произойдет заметное ослабление телевизионного сигнала, а если основная жила коснется экрана, он может вообще пропасть. Всегда надо придерживаться правила, которое говорит о том, что изгиб кабеля не должен быть меньше его 5 диаметров.

В современном дизайне квартиры применяются плинтуса с кабельными каналами, в которые укладывается телевизионный кабель. Прокладываются телевизионные шнуры и в пластиковых коробах, они имеют разные габаритные размеры, кабель укладывается в П. образный профиль и защелкивается крышкой. В таких коробах допускается прокладка совместно с телевизионными проводами кабелей интернета и связи. Силовые провода электропроводки прокладываются отдельно.

Специалисты описанными способами рекомендуют, как ремонтировать телекабель, и говорят про необходимость в правильной прокладке. Когда его прокладывают в канале плинтуса, желательно использовать строительный степлер для создания крепления за внутреннюю стенку плинтуса.

Важно!
Делая в квартире ремонт, всегда оставляйте запас телевизионного провода, исходя из половины периметра комнаты, на тот случай, если вы будете делать перестановку предметов мебельного интерьера, телевизора. На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий

По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода

На качество изображения влияет и срок годности (работоспособности ТВ кабеля), причиной этому является качественное изменение телевещательных станций, улучшение технологий. По этой причине в поисках неисправности или плохой телевизионной картинки на экране надо отталкиваться от параметров проложенного ТВ провода.

Дополнительная информация.
В целях упрощения работы по удлинению телевизионного провода специалисты рекомендуют Ф разъемы выбирать резьбовые, без пайки. Есть штекера с пайкой экрана, тогда, прежде чем паять экран, его надо полудить и быстро припаять к штекеру, не плавя внутреннюю изоляцию.

В том случае, если вы подключаете удлинительный TV провод к антенне с усилителем, надо пользоваться только тем штекером, который есть в комплекте поставки антенны. Он имеет развязывающее устройство, блок питания с подключением.

  • в процессе ремонта делать прокладку телевизионного кабеля в каждую комнату квартиры;
  • старайтесь выполнять установку телевизионных проводов при скрытой прокладке в защищенном варианте: гофра рукав или пластмассовый короб;
  • кабель рекомендуется использовать с меньшим значением коэффициента затухания, но не меньше 22 Децибел;
  • расстояние между силовой электрической проводкой с одной стороны и антенным кабелем с интернет проводами с другой стороны, должно быть не меньше 150 миллиметров.

Выбирая способ удлинения телевизионного провода, надо понимать, что этим нарушается его целостность и всегда уменьшается качество получаемого изображения на телевизионном приемнике – желательно менять кабель полностью, от разветвителя до приемника ТВ сигнала. Соединение с применением Ф разъемов считается наиболее простым и доступным для удлинения кабеля, кроме этого сохраняется надежность соединения.

Выбирая пайку в удлинении проводов, надо помнить о температурном нагреве поверхностей, проводить все операции без оплавления изоляции, проверять надежность и качество пайки, не делать некачественных скруток, лучше пропаянный бандаж на центральных жилах.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет

Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

При переносе антенны или телевизора, а также его повреждениях необходимо нарастить телевизионный кабель. В этой статье рассказывается о том, какие есть способы соединения, и как это сделать самостоятельно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
