Принцип работы с мегаомметром при измерении сопротивления изоляции

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Ðакие пÑибоÑÑ Ð¸ÑполÑзÑÑÑÑÑ?

ÐзмеÑение ÑлекÑÑиÑеÑкого ÑопÑоÑÐ¸Ð²Ð»ÐµÐ½Ð¸Ñ Ð¸Ð·Ð¾Ð»ÑÑии Ð¼Ð¾Ð¶ÐµÑ Ð²ÑполнÑÑÑÑÑ ÑÑÑÑойÑÑвами ÑазлиÑной конÑигÑÑаÑии. Ðни Ð´Ð¾Ð»Ð¶Ð½Ñ Ð±ÑÑÑ Ð² ÑабоÑем ÑоÑÑоÑнии и имеÑÑ Ð´Ð¾ÐºÑменÑÑ, подÑвеÑждаÑÑие Ð¸Ñ ÐºÐ°ÑеÑÑво. ÐÑÐ³Ð°Ð½Ñ ÐоÑÑÑандаÑÑа ÑегÑлÑÑно конÑÑолиÑÑÑÑ ÑоÑноÑÑÑ ÑабоÑÑ Ñказанного вида ÑеÑники. ÐнÑÑÑи мегаоммеÑÑов могÑÑ ÑазмеÑаÑÑÑÑ Ð°ÐºÐºÑмÑлÑÑоÑÑ Ð¸Ð»Ð¸ инÑегÑиÑованнÑе генеÑаÑоÑÑ Ð² каÑеÑÑве иÑÑоÑников пиÑаниÑ.

РазлиÑаÑÑ ÑÑÑÑойÑÑва Ñ Ñазной ÑÑепенÑÑ Ð¼Ð¾ÑноÑÑи. ÐÑибоÑÑ Ð½Ð° 1 кРиÑполÑзÑÑÑÑÑ Ð¿Ñи ÑабоÑе Ñ Ð¿Ñоводкой, ÑеÑение коÑоÑой не пÑевÑÑÐ°ÐµÑ 16 мм².

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм 2 . Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

READ  Датчики движения для охраны

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Как измеряется сопротивление мегаомметром

Измерение сопротивление изоляции мегаомметром любых видов кабельных линий производится практически одинаково с некоторыми специфичными различиями. Чтобы понять, какие отличия есть в каждом случае, разберем их все три по отдельности.

Измерение высоковольтных линий

Итак, в первую очередь кабель проверяется на отсутствие на нем напряжения. Для этого используются специальные указатели высокого напряжения. После чего сам измерительный прибор подключается к жилам со стороны, где проверяется изоляция. С другой стороны жилы разводятся на определенное расстояние, узаконенное ПУЭ. Кстати, именно с этой стороны необходимо поставить человека, который будет выполнять функции сторожа, чтобы любопытные не решили потрогать торчащие провода голыми руками. Обязательно везде вывешиваются плакаты о том, что проводятся испытания.

Теперь можно проводить тестирование. Для этого проверяется каждая жила. То есть, две свободные заземляются, а к проверяемой подключается один вывод мегаомметра, а его второй вывод подключается к земле (заземлению). Далее, измеряют сопротивление мегаомметром на 2500 вольт. Длительность испытания – одна минута. Точно также проверяются и другие.

Испытание низковольтных кабелей

Предварительные этапы здесь точно такие же. А вот схема самого измерения сильно отличается от вышеописанной. В низковольтных линиях несколько схем подключения и испытания. Вот они с учетом маркировки жил (А; В и С).

  • Сначала испытываются жилы между собой. То есть, А-С, А-В и С-В.
  • Далее, производится проверка между каждой жилой и нулем. То есть, N-А, N-В и N-С.
  • Затем между жилами и заземляющим контуром. То есть, PE-А, PE-В, PE-С.
  • И обязательно проверяется сопротивление нулевого контура. При этом подключение мегаомметра производится по схеме N-PE. Не забывайте, что в этом случае ноль необходимо отключить от заземления.

Испытание контрольных кабельных систем

Измерение сопротивления изоляции контрольных систем кабелей производится по той же технологии с единственным отличием. То есть, сначала производится определение отсутствия напряжения на жилах, выставляется мегаомметр на проверку 500-2500 вольт.

Один конец (выход) прибора подключается к концу испытуемого кабеля, второй к заземлению. Остальные жилы соединяются между собой и подключаются к заземляющему контуру. Можно второй выход мегаомметра подключить к одной из свободных жил. Проверка проводится в течение одной минуты. Точно также проверяются все жилы кабеля.

Полученные результаты обязательно записываются, а в последствии сравниваются с табличными. Таблицы можно найти в ПУЭ и ПТЭЭП. Если фактическое значение не ниже табличного, то проверяемый кабель можно дальше эксплуатировать. Кстати, на основе проводимых испытаний должно быть сделано заключение и обязательно составлен протокол, где указаны фактические показатели тестирования.

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи. Необходимость обращения к мастерам для ремонта оборудования

READ  Чем отличается заземление от зануления: разъясняем по полочкам

Необходимость обращения к мастерам для ремонта оборудования

Микропроцессорные мегаомметры

Следующим этапом развития мегаомметров стали микропроцессорные приборы. Все, что необходимо для работы с ними – дисплей и кнопки, которыми задается рабочее напряжение. Остальное прибор делает сам, выдавая в итоге на дисплей конечный результат, и даже – реальную величину напряжения, которую удалось выдать на измерительный выход
. При снижении значения изоляции контролируемого объекта прибор не может выдать номинального напряжения на выходе. В некоторых случаях знать это нужно.

Для измерений коэффициента абсорбции в некоторых моделях приборов не только выдается визуальный и звуковой сигнал через 15 и 60 секунд. Они фиксируют сопротивление изоляции в это время и самостоятельно подсчитывают коэффициент
.

Виды мегаомметров

Сегодня на рынке существует два вида мегаомметров: аналоговый и цифровой:

  1. Аналоговый (стрелочный мегаомметр). Главной особенностью прибора является встроенный генератор (динамомашина), запускаемый путем вращений рукоятки. Аналоговые приборы снабжены шкалой со стрелкой. Сопротивление изоляции измеряется за счет магнитоэлектрического действия. Стрелка закреплена на ось с рамочной катушкой, на которую воздействует поле постоянного магнита. При движении тока по рамочной катушке стрелка отклоняется на угол, величина которого зависит от силы и напряжения. Указанный тип измерения возможен благодаря законам электромагнитной индукции. К достоинствам аналоговых приборов можно отнести их простоту и надежность, к недостаткам – большой вес и значительные размеры.
  2. Цифровой (электронный мегаомметр). Наиболее распространенный вид измерителей. Оснащен мощным генератором импульсов, работающим с помощью полевых транзисторов. Такие приборы преобразуют переменный ток в постоянный, источником тока может служить аккумулятор или сеть. Сами замеры осуществляются за счет сравнения падения напряжения в цепи с сопротивлением эталона при помощи усилителя. Результаты замеров отображаются на экране прибора. В современных моделях предусмотрена функция сохранения результатов в памяти для дальнейшего сравнения данных. В отличие от аналогового мегаомметра электронный имеет компактные размеры и малый вес.

Видео

Чтобы измерить значение сопротивления, а также выявить дефекты кабелей и проводок электрических сетей, используют специально разработанное для этого приспособление мегаомметр.

В названии аппарата ясно распознаются три слова:

“Мега”, ” Ом”, и ”Метр”, где первое слово подразумевает значение измеряемой величины, второе — единицу измерения и третье производное от слова “измерить”.

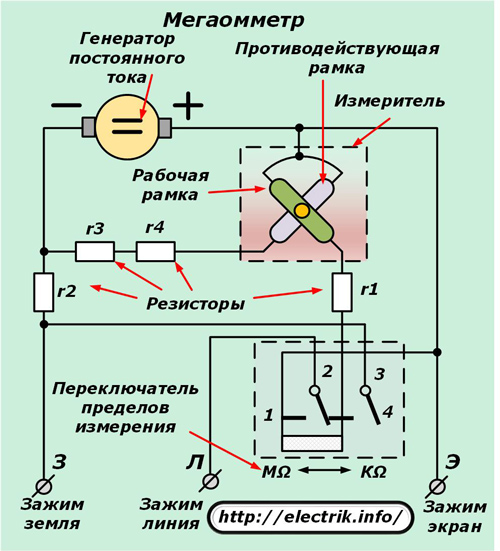

В основе рабочего процесса мегаомметра лежат принципы закона Ома, касающиеся участков электрической цепи, поэтому любая модификация прибора содержит во внутренней части корпуса:

  • измерительную систему тока (амперметр);
  • набор выходных клемм;
  • генератор постоянного напряжения.

Конструктивные особенности генераторов напряжения могут изменяться в довольно широких границах. В основу их производства положены простые ручные динамо-машины, которые использовались раньше. Современные генераторы оснащены встроенными или внешними источниками питания.

Показатели выходной мощности и напряжения генератора могут варьироваться в пределах нескольких интервалов, а также иметь единственную, фиксированную величину.

Соединительные провода с одной стороны подключают к клеммам мегаомметра, а с другой фиксируют в измеряемой цепи при помощи “крокодилов”. Это специальные приспособления, предназначенные для более надежного соединения.

С помощью амперметра, который встроен внутри агрегата, измеряют показатели проходящего по цепи тока.

На шкале одного из самых надежных проверенных аналоговых мегаомметров, выпущенных около пятидесяти лет назад М4100/5, расположено две шкалы, что позволяет выполнить замер на двух границах. Новые технологии отображают показания сопротивления более наглядно. На цифровой дисплей выводится уже обработанный цифровой сигнал.

Действие остаточного заряда

Работающий генератор мегаомметра выдает напряжение, поэтому контур земли образует разные значения потенциалов, благодаря которым создается подобие ёмкости, обладающей определенным зарядом. После проведения измерений в проводе остается какая-то часть ёмкостного заряда. Как только человек прикасается к данному участку, электрическая травма обеспечена, поэтому постоянное использование дополнительных мер безопасности не будет лишним, а именно:

  • переносное заземление;
  • изолированная рукоятка;
  • прежде чем подключить прибор к испытуемой схеме следует проверить наличие в ней напряжения, а также остаточного заряда с помощью вольтметра.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

ÐеобÑÐ¾Ð´Ð¸Ð¼Ð°Ñ Ð´Ð¾ÐºÑменÑаÑиÑ

СопÑÑÑÑвÑÑÑий Ð°ÐºÑ Ð¸Ð·Ð¼ÐµÑÐµÐ½Ð¸Ñ ÑопÑоÑÐ¸Ð²Ð»ÐµÐ½Ð¸Ñ Ð¸Ð·Ð¾Ð»ÑÑии ÑлекÑÑопÑоводок ÑоÑÑавлÑеÑÑÑ Ð¿ÐµÑед вÑполнением ÑабоÑ. СÑавиÑÑÑ Ð´Ð°Ñа пÑÐ¾Ð²ÐµÐ´ÐµÐ½Ð¸Ñ Ð¸Ð·Ð¼ÐµÑений. ÐаÑем ÑказÑваеÑÑÑ Ð½Ð°Ð¸Ð¼ÐµÐ½Ð¾Ð²Ð°Ð½Ð¸Ðµ наÑеленного пÑнкÑа, в коÑоÑом бÑла задейÑÑвована бÑигада ÑпеÑиалиÑÑов-замеÑÑиков. Ðалее необÑодимо ÑказаÑÑ Ð½Ð°Ð·Ð²Ð°Ð½Ð¸Ðµ обÑекÑа или оÑганизаÑии, где пÑоводилиÑÑ Ð¸Ð·Ð¼ÐµÑиÑелÑнÑе ÑабоÑÑ, его адÑÐµÑ Ð¸ конÑакÑнÑе даннÑе. УказÑваеÑÑÑ Ð½Ð°Ð·Ð²Ð°Ð½Ð¸Ðµ пÑоекÑа, а Ñакже Ð½Ð¾Ð¼ÐµÑ Ð´Ð¾Ð³Ð¾Ð²Ð¾Ñа. Своими подпиÑÑми и ÑамилиÑми подÑвеÑждаÑÑ Ð¿ÑиÑÑÑÑÑвие вÑе ÑÐ»ÐµÐ½Ñ ÐºÐ¾Ð¼Ð¸ÑÑии.

УказÑваеÑÑÑ Ð½Ð°Ð·Ð²Ð°Ð½Ð¸Ðµ пÑибоÑа, номеÑ, клаÑÑ, Ñип и Ñкала. Ðоле Ð´Ð»Ñ Ð·Ð°Ð¼ÐµÑок заполнÑеÑÑÑ Ð¿Ñи необÑодимоÑÑи. ÐаÑем пÑиводÑÑÑÑ Ð´Ð°Ð½Ð½Ñе измеÑений: маÑкиÑовка пÑоводки по ÑеÑÑежÑ, ÑеÑение и колиÑеÑÑво жил, изолÑÑионное ÑопÑоÑивление по оÑноÑÐµÐ½Ð¸Ñ Ðº земле и Ð¼ÐµÐ¶Ð´Ñ Ð¿Ñоводами. УказÑваÑÑÑÑ ÑÐ°Ð·Ð¼ÐµÑ Ð¸ ÑпоÑоб вÑвода комиÑÑии, а Ñакже иниÑиалÑ, должноÑÑÑ Ð¸ вÑе подпиÑи ее Ñленов.

READ  Пð¾ðºð°ð·ð°ñ‚ðµð»ð¸ ð¸ñð¿ð¾ð»ñŒð·ð¾ð²ð°ð½ð¸ñ ð¿ñ€ð¾ð¸ð·ð²ð¾ð´ññ‚ð²ðµð½ð½ñ‹ñ… ð¼ð¾ñ‰ð½ð¾ññ‚ðµð¹

Подготовительный этап

Для того чтобы корректно измерить сопротивление изоляции, требуется правильно подготовить проверяемую электрическую установку. Все потребители должны быть отключены, все соединения разомкнуты, концы проводов отсоединены от аппаратуры. Если будут проводиться испытания системы освещения, недостаточно просто отключить выключатели – обязательно нужно удалить все осветительные приборы (выкрутить лампочки). Если есть возможность, лучше всего на время испытаний совсем отключить проводку от осветительной арматуры.

Если планируется проверять кабельную линию, подготовку следует начать с «дальнего» конца: отсоединить все аппараты, разомкнуть автоматы защиты и выключатели (рубильники), убедиться в том, что концы проверяемого кабеля свободны.

После этого следует ограничить доступ к «дальнему» концу линии. Это нужно для того, чтобы:

  • никто не был случайно травмирован высоким испытательным напряжением;
  • не было возможности по ошибке подать напряжение на кабель, пока проводятся измерения.

Для этого либо выставляется пост (помощник), либо помещение запирается, вывешиваются предупреждающие таблички.

В процессе измерений обязательно потребуется переносное заземление. Его можно организовать, проведя к месту замеров от клеммы защитного заземления электрощита гибкий медный провод сечением не менее 2 кв. мм. Второй конец провода подключается к заземляющей штанге. Если нет готовой штанги, её можно сделать из куска изолятора подходящей длины. Подойдёт сухая деревянная палка. Можно использовать кусок полипропиленовой трубы. Главное, чтобы с её помощью можно было поднести заземляющий провод к испытываемому проводнику с безопасного расстояния (примерно 1,5 метра).

Мегаомметр должен быть заведомо исправен. Проверка мегаомметров производится в специализированной метрологической мастерской. При этом проводится поверка измерительной системы и проверка исправности изоляции клемм.

Не следует путать термины «поверка» и «проверка»:

  • в ходе «проверки» убеждаются в общей целостности и исправности аппарата;
  • при «поверке» специалист-метролог выясняет, измеряет ли прибор необходимый параметр с должной точностью.

Проверяется также исправность изоляции измерительных проводов. На проверенный и поверенный приборы метролог накладывает контрольную пломбу и вносит соответствующую запись в журнал.

Обязательно надо убедиться в наличии необходимых средств индивидуальной защиты. Все участвующие в измерениях должны иметь необходимый допуск (III группа электробезопасности) и пройти медицинский осмотр.

Какие приборы используют?

Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

ÐаклÑÑение

ÐегаоммеÑÑами оÑÐµÐ½Ñ Ñдобно полÑзоваÑÑÑÑ. ÐÑе даннÑе по замеÑÑ Ð±ÑдÑÑ Ð¾ÑобÑажаÑÑÑÑ Ð½Ð° ÑиÑÑовом диÑплее. ЭÑгономика ÑовÑеменнÑÑ Ð¿ÑибоÑов ÑÑÑеÑÑвенно оÑлиÑаеÑÑÑ Ð¾Ñ Ð¾Ð±ÑазÑов пÑоÑлого века. ÐамеÑÑ Ð¿ÑоводÑÑÑÑ Ð¿ÑоÑÑо и легко. ÐегаоммеÑÑÑ Ð¾ÑлиÑаÑÑÑÑ Ñвоей ÑнивеÑÑалÑноÑÑÑÑ Ð¸ доÑÑаÑоÑно ÑиÑоким диапазоном ÑаÑÑоÑ.

ÐзмеÑение ÑопÑоÑÐ¸Ð²Ð»ÐµÐ½Ð¸Ñ Ð¸Ð·Ð¾Ð»ÑÑии ÑекомендÑеÑÑÑ Ð¿ÑоводиÑÑ Ð¿Ñи одинаковÑÑ ÑÑловиÑÑ ÑемпеÑаÑÑÑÑ Ñ ÑазниÑей не более 5 °С пÑи ÑÑÑогом ÑоблÑдении инÑÑÑÑкÑии. РпÑоÑивном ÑлÑÑае необÑодимо повÑоÑно пÑоизвеÑÑи ÑнÑÑие показаÑелей ÑеÑмодаÑÑиков.

Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.
