Схема подключения датчика движения с выключателем

Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде

Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже. Для этого нам понадобится лампа, предварительно вкрученная в патрон, и само фотореле.

Для большей наглядности мы произведём установку на стенде. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Далее следует подсоединить нулевую и входную фазы к самому датчику света (как правило, на корпусе отмечены места присоединения).

Вставив специальные прорезиненные пробки в эти отверстия, можно подсоединять провода. Данные резиновые заглушки хорошо защищают от пыли и других вредных воздействий извне.

Кончики проводов перед присоединением хорошо зачищаем (примерно на величину в 1 см).

Далее подключаем провода к датчику в такой последовательности:

  1. входную фазу;
  2. нулевую фазу;
  3. защитную фазу (заземление).

Аналогичным способом подключаются провода и к самому осветительному прибору. Входную и нулевую фазы подводим к патрону, а фаза заземления подключается к корпусу прибора для освещения.

Последним этапом будет настройка чувствительности регулятора нашего фотодатчика. На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты.

Вот так выглядит вся процедура подключения датчика освещения и осветительного прибора к электрической цепи. Она не представляет собой ничего сложного, необходимо только соблюдать правильный порядок подключения проводов. В противном случае можно получить негативные последствия, вплоть до короткого замыкания или даже пожара.

Процедура подключение фотореле для уличного освещения к диодным источникам света или прожекторам является аналогичной вышеописанной и не представляет особой сложности.

Характеристики

При покупке датчика движения важно учесть ряд параметров, от которых зависят особенности, место подключения, а также условия для применения. Главные характеристики при выборе:

Главные характеристики при выборе:

  1. МАССА. Современные датчики освещения имеют массу от 25 до 240 г.
  2. Максимальная мощность нагрузки. При выборе изделия необходимо смотреть на допустимую нагрузку. Так, один датчик может коммутировать устройства мощностью от 60 до 2300 Вт. Учтите, что при использовании более мощных устройств может потребоваться замена проводки или установка автомата с более высоким номинальным током.
  3. НАПРЯЖЕНИЕ. Рабочее напряжение колеблется в широком диапазоне от 1,5 до 220 Вольт. Условно датчики движения делятся на несколько групп — 1,5 В, от 2.2 до 3.6 В, на 220 В, на 5 или 9 В.

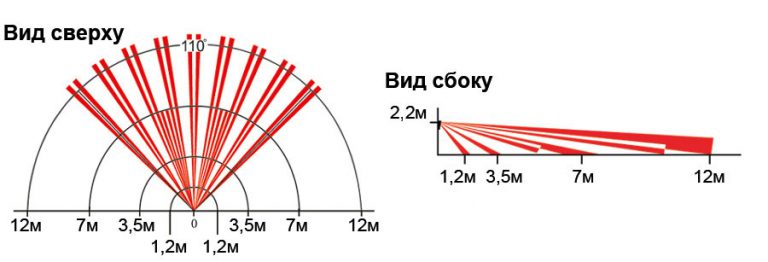

  4. МАКСИМАЛЬНЫЙ УГОЛ ОБЗОРА. Здесь диапазон находится в пределах от 30 до 360 градусов. В последнем случае устройство работает по всему периметру помещения.
  5. ДАЛЬНОСТЬ ДЕЙСТВИЯ. Минимальный и максимальный параметр расстояния составляет 8 и 120 м. Здесь нужно учитывать объект, на котором предусматривается освещение. Не стоит выбирать датчики с чрезмерно завышенным параметром, ведь они могут реагировать на движение посторонних.
  6. РЕКОМЕНДУЕМАЯ ВЫСОТА УСТАНОВКИ. Здесь допустимый параметр колеблется в диапазоне от 1,2 до 16 м.
  7. НАЛИЧИЕ СВЕТОДИОДНОГО ИНДИКАТОРА. В некоторых датчиках устанавливается светодиод, который при наличии сигнала начинает моргать. Возможны и другие варианты светодиодной индикации.

Это основные характеристики, которые необходимо учесть при покупке. Более подробно на критериях выбора мы остановимся ниже.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Регулировка датчика

На корпусе настенного прибора расположены органы управления и шарнир. Манипулируя этими опциями, производят регулировку ДД, это:

  • угол установки;
  • чувствительность;
  • освещённость – регулировка ИК сенсора;
  • время задержки.

Угол установки

Потолочный прибор не нуждается в установке угла обзора. Это относится к настенным датчикам. Основание соединено с корпусом ДД шарниром. За счёт этого угол наклона и поворота датчика устанавливают таким образом, чтобы получить наиболее больший охват пространства помещения или дворовой территории.

Радиусы охвата потолочным датчиком

Чтобы угловая регулировка на улице отвечала максимальным требованиям, схема подключения датчика движения к прожектору должна учитывать оптимальную высоту прибора 2, 4 м. Правильное положение приёмного контура ДД показано на нижнем рисунке.

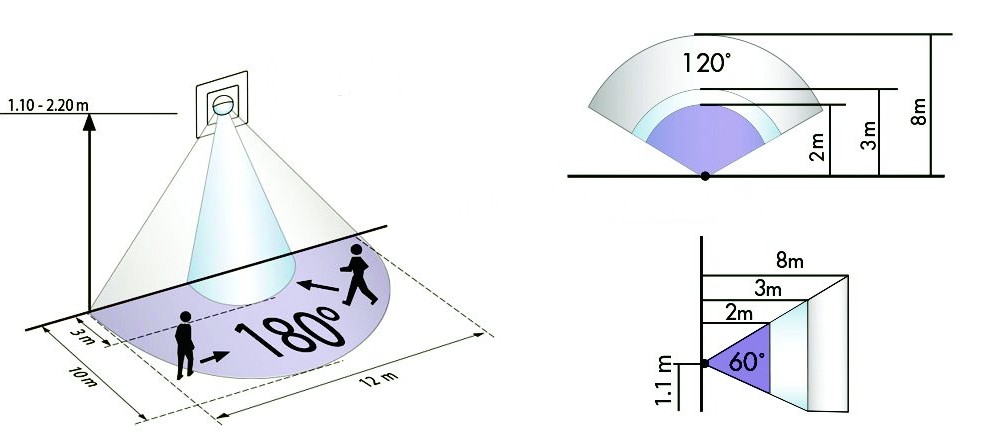

Угол установки настенного ДД

Чувствительность

В прибор встроен винт «Sens». Его поворачивают в сторону знака «-» для понижения порога чувствительности датчика. И, наоборот, поворотом винта в сторону «+» добиваются срабатывания сенсора на малейшее уменьшение освещённости поля обзора. Обычно выбирают среднее положение кнопки. Это приводит к тому, что устройство не будет реагировать на мелких животных.

Освещённость – регулировка ИК-сенсора

Порог освещённости устанавливается поворотной кнопкой «Lux». Датчик настраивают так, чтобы он срабатывал при наступлении тёмного времени суток. Изначально рычажок ставят в максимальное положение. С наступлением сумерек прибор отсраивают на определённый момент включения освещения.

READ  Магнитная индукция

Степень освещённости объекта можно увеличивать подключением сразу нескольких прожекторов или внутренних светильников одновременно. Также всегда имеется возможность подключить сразу несколько ДД по периметру охраняемой придомовой территории. При проходе по двору вокруг дома датчики будут срабатывать последовательно один за другим, освещая путь человеку.

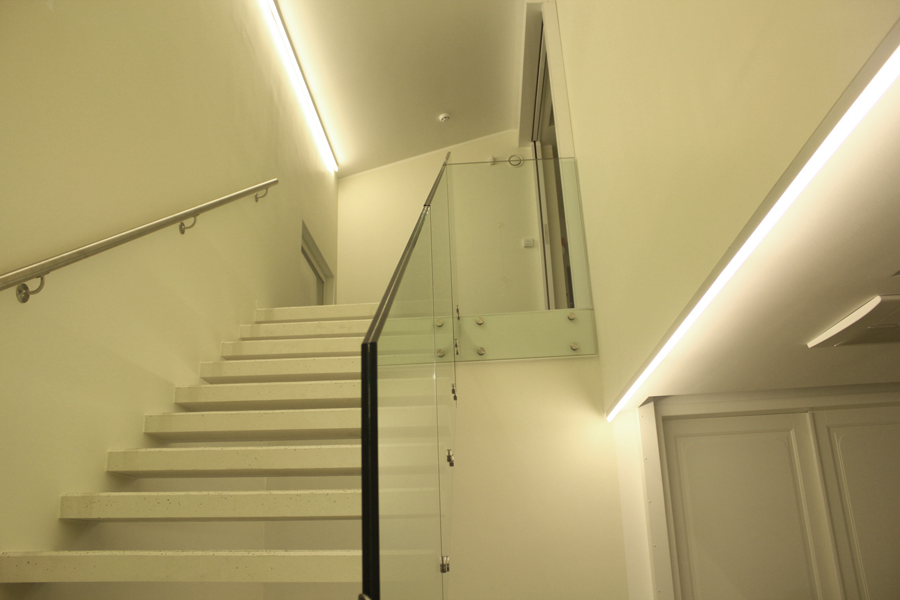

Дополнительная информация. Для освещения лестничных клеток тоже применяют схему последовательной установки датчиков. При переходе с этажа на этаж последовательно включается освещение лестничных маршей. Это приносит существенную экономию электроэнергии и продлевает срок службы ламп.

Время задержки

Этот параметр регулируют поворотом кнопки «Time». Время работы сенсора рассчитывают так, чтобы освещение было включено необходимое время для прохождения человека обычно темного места на улице или ночью по коридору.

Например, на лестничной площадке время задержки устанавливают так, чтобы человек вышел из квартиры и сел в вызванную кабину лифта при включённом освещении. Немаловажную роль играет во внутреннем устройстве конденсатор. Именно он отвечает за регулировку времени задержки отключения света.

Датчики движения не только несут охраняющую функцию и обеспечивают комфортное передвижение человека в тёмных местах, но и приносят значительную экономию электроэнергии. На рынке электротехники представлен широкий ассортимент приборов, отвечающих самым взыскательным предпочтениям потребителей.

Характеристики датчика движения

Рынок электроприборов предлагает широкий выбор датчиков движения. Каждый из них имеет как общие для всей электроники характеристики (входное напряжение), так и индивидуальные, важные для выбора

Чтобы прибор отвечал всем требованиям, стоит обратить внимание на представленные ниже параметры

Использование устройства в подъезде

Степень защиты

Защищенность датчика — качество, от которого зависит долговечность и стабильность работы. Для обозначения степени защиты был введен международный код защиты — IP. Первая цифра характеризует устойчивость к твердым частицам, пыли, а вторая — к влаге.

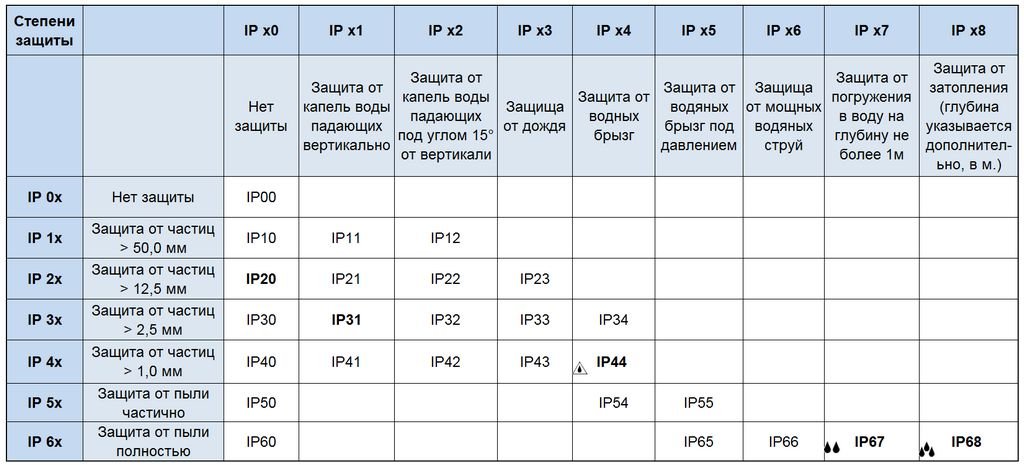

Степени защиты (IP)

Важно! Для офисных помещений достаточно установить датчик с маркировкой IP 20-23. Уличным светильникам подойдет защита 44-54. В особо опасных для электронных приборов местах (ванные, душевые комнаты) рекомендуется ставить датчики с показателем IP65

Тип питания

По типу питания датчики движения делят на две группы: проводные, работающие от электросети (220В) и беспроводные на батарейном питании (к ним относят устройства, использующие солнечные батареи).

Угол действия

Ширина угла действия у настенных датчиков варьируется от 120 до 280 градусов. Для потолочных устройств показатель доходит до 360, что позволяет отслеживать движение во всей комнате. Значение нужно выбирать исходя из места установки.

Дополнительная информация! Пассивные ИК детекторы малочувствительны к объектам, направляющимся в их сторону «по лучу». Максимальная вероятность включения света будет в случае, если объект перпендикулярно пересечет несколько волн излучателя.

Дальность действия

Параметр имеет три варианта измерения:

  • объект направляется по касательной к окружности с детектором в центре (самая большая область, до 40 м);
  • движение объекта на датчик (фронтальная плоскость, до 20 м);
  • зона присутствия — работа непосредственно под устройством (0 м).

Дальность датчика

Совет! Для небольших помещений датчика с дальностью 6-4 м будет достаточно, для просторных комнат лучше использовать более «дальнобойные» устройства.

Максимальная подключаемая мощность

Важно заранее рассчитать количество подключаемых в цепь источников света и их энергопотребление. В зависимости от этого максимальная потребляемая мощность прибора может достигать от 60 до 2200 Вт

ÐнÑÑÑÑкÑÐ¸Ñ Ð¿Ð¾ ÑкÑплÑаÑаÑии

ÐбÑолÑÑно вÑе даÑÑики можно наÑÑÑаиваÑÑ Ð¿Ð¾ индивидÑалÑнÑм паÑамеÑÑам. ЭÑо ÑÑÐµÐ¿ÐµÐ½Ñ Ð¾ÑвеÑенноÑÑи, вÑеменной инÑеÑвал, а Ñакже ÑÑÐ¾Ð²ÐµÐ½Ñ ÑÑвÑÑвиÑелÑноÑÑи.

ÐÐ»Ñ ÐºÐ¾Ð½ÐºÑеÑной ÑабоÑÑ ÑÑÑÑойÑÑва нÑжно пÑавилÑно вÑÑÑавиÑÑ Ñакой паÑамеÑÑ, как ÑÑÐ¾Ð²ÐµÐ½Ñ Ð¾ÑвеÑенноÑÑи. ÐаÑÑик Ð´Ð²Ð¸Ð¶ÐµÐ½Ð¸Ñ ÑеагиÑÑÐµÑ Ð½Ð° колиÑеÑÑво ÑвеÑа, в ÑвÑзи Ñ ÑÑим в дневное вÑÐµÐ¼Ñ Ð½Ðµ вклÑÑаеÑÑÑ, Ñак как Ð½ÐµÑ Ð½ÐµÐ¾Ð±ÑодимоÑÑи в его ÑабоÑе.

ÐÑеменной инÑеÑвал â ÑÑо пÑомежÑÑок вÑемени, поÑле коÑоÑого оÑклÑÑаеÑÑÑ Ð¾ÑвеÑение поÑле пÑекÑаÑÐµÐ½Ð¸Ñ Ð´Ð²Ð¸Ð¶ÐµÐ½Ð¸Ð¹. РпÑимеÑÑ, можно вÑÑÑавиÑÑ Ð²Ñего 10 ÑекÑнд, а можно и 30. Ðо Ð¼Ð½ÐµÐ½Ð¸Ñ Ð¾Ð¿ÑÑнÑÑ ÑкÑпеÑÑов, желаÑелÑно вÑбиÑаÑÑ Ð¸Ð½ÑеÑвал 1-2 минÑÑÑ. РпÑоÑивном ÑлÑÑае ÑÐ²ÐµÑ Ð±ÑÐ´ÐµÑ Ñо пÑопадаÑÑ, Ñо поÑвлÑÑÑÑÑ Ð¿Ñи движении. ÐапÑимеÑ, Ð²Ñ Ð·Ð°Ð¼ÐµÑкалиÑÑ Ð²Ñ Ð¿ÐµÑед двеÑÑÑ Ñ Ð·Ð°Ð¼ÐºÐ¾Ð¼, не ÑевелиÑеÑÑ Ð¿ÑакÑиÑеÑки, а ÑÑÑ Ð¾ÑклÑÑаеÑÑÑ ÑвеÑ. ЭÑо не оÑÐµÐ½Ñ Ñдобно, ÑоглаÑиÑеÑÑ?

УÑÐ¾Ð²ÐµÐ½Ñ ÑÑвÑÑвиÑелÑноÑÑи â ÑÑо еÑе один немаловажнÑй показаÑелÑ, ÑÑебÑемÑй Ð´Ð»Ñ ÐºÐ¾Ð½ÐºÑеÑной ÑабоÑÑ ÑÑÑÑойÑÑва в оÑвеÑиÑелÑнÑÑ Ð¿ÑибоÑаÑ. ÐбÑÑно ÑÑвÑÑвиÑелÑноÑÑÑ Ð½Ð°ÑÑÑаиваеÑÑÑ Ð½ÐµÑколÑко Ñаз, делаеÑÑÑ ÑÑо Ð´Ð»Ñ Ñого, ÑÑÐ¾Ð±Ñ Ð¿ÑÐ¸Ð±Ð¾Ñ Ð½Ð°Ñал пÑавилÑно ÑабоÑаÑÑ. Ðногда поÑле Ñого, как бÑл ÑÑÑановлен ÑвеÑилÑник Ñ Ð´Ð°ÑÑиком Ð´Ð²Ð¸Ð¶ÐµÐ½Ð¸Ñ Ð»ÐµÑом, зимой ÑÑебÑеÑÑÑ ÐµÐ³Ð¾ коÑÑекÑиÑовка. РнаобоÑоÑ.

ÐодклÑÑение пÑибоÑа â ÑÑо неÑÐ»Ð¾Ð¶Ð½Ð°Ñ Ð¿ÑоÑедÑÑа, а Ð²Ð¾Ñ Ð½Ð°ÑÑÑойка даÑÑика Ð¼Ð¾Ð¶ÐµÑ Ð¿Ð¾ÑÑебоваÑÑ Ð½ÐµÐºÐ¾ÑоÑÑÑ Ð½Ð°Ð²Ñков. Ðе нÑжно забÑваÑÑ Ð¾ ÑиÑÑаÑиÑÑ, когда оÑÑÑÑÑÑвÑÐµÑ Ð½ÐµÐ¾Ð±ÑодимоÑÑÑ Ð¿Ð¾ÑÑоÑнной ÑабоÑÑ ÑÑÑÑойÑÑва. Ð ÑÑом ÑлÑÑае в ÑÑÐµÐ¼Ñ Ð´Ð¾Ð±Ð°Ð²Ð»ÑеÑÑÑ Ð²ÑклÑÑаÑелÑ, подклÑÑаемÑй к даÑÑÐ¸ÐºÑ Ð¿Ð°ÑаллелÑно Ñ Ð¿ÑибоÑами оÑвеÑениÑ. РобÑем-Ñо, вÑклÑÑаÑÐµÐ»Ñ Ð´ÑблиÑÑÐµÑ ÑабоÑÑ Ð¿ÑибоÑа, но в Ñо же вÑÐµÐ¼Ñ Ð¿Ð¾Ð·Ð²Ð¾Ð»ÑÐµÑ Ð¸Ð¼ полÑзоваÑÑÑÑ Ð½Ð° Ñвое ÑÑмоÑÑение.

ÐÑовеÑка пÑавилÑноÑÑи подклÑÑÐµÐ½Ð¸Ñ Ð¿ÑибоÑов

ÐÑÐµÐ½Ñ Ð²Ð°Ð¶Ð½Ð¾ пÑовеÑиÑÑ ÑабоÑоÑпоÑобноÑÑÑ Ð´Ð°Ð½Ð½ÑÑ Ð¿ÑибоÑов еÑе до моменÑа Ð¸Ñ ÑÑÑановки, подклÑÑив Ð¸Ñ Ð¿Ð¾ вÑеменной ÑÑеме. ЭÑо оÑобенно каÑаеÑÑÑ Ð¿ÑоÑÑÑÑ Ð¼Ð¾Ð´ÐµÐ»ÐµÐ¹, в комплекÑаÑии коÑоÑÑÑ Ð½Ðµ пÑедÑÑмоÑÑена ÑегÑлиÑовка. ÐÑли же поÑле Ð¸Ñ ÑÑÑановки полÑÑилоÑÑ Ñак, ÑÑо они не ÑÑабоÑали как положено, веÑоÑÑней вÑего, дело в некоÑÑекÑно вÑполненном монÑаже.

Ðолее ÑложнÑе ваÑианÑÑ ÑÑÐ¸Ñ ÑÑÑÑойÑÑв Ñакже ÑледÑÐµÑ Ð¿ÑовеÑиÑÑ Ð½Ð° иÑпÑавноÑÑÑ. ÐÐ»Ñ ÑÑого ÑобиÑаеÑÑÑ Ð²ÑÐµÐ¼ÐµÐ½Ð½Ð°Ñ ÑÑема подклÑÑениÑ, ÑегÑлÑÑÐ¾Ñ Ð¿Ð¾Ñога оÑвеÑенноÑÑи ÑÑÑанавливаеÑÑÑ Ð½Ð° макÑималÑное положение, ÑÐ°Ð¹Ð¼ÐµÑ â в минималÑное.

Ð ÑлÑÑае еÑли Ñ Ð¿ÑибоÑа имееÑÑÑ Ð¸Ð½Ð´Ð¸ÐºÐ°ÑоÑнÑй ÑвеÑодиод, необÑодимоÑÑÑ Ð² подклÑÑении нагÑÑзки попÑоÑÑÑ Ð¾ÑÑÑÑÑÑвÑеÑ. Так как о ÑабоÑоÑпоÑобноÑÑи бÑÐ´ÐµÑ ÑвидеÑелÑÑÑвоваÑÑ Ð´Ð²Ð¸Ð¶ÐµÐ½Ð¸Ðµ ÑенÑоÑа пÑи его вклÑÑении.

READ  Металлоискатель своими руками

ÐÑли ÑÐ¾Ð»Ñ ÐºÐ¾Ð¼Ð¼ÑÑаÑоÑа в пÑибоÑе игÑÐ°ÐµÑ ÑлекÑÑомагниÑное Ñеле, Ñо об иÑпÑавноÑÑи ÑÑÑÑойÑÑва бÑÐ´ÐµÑ Ð³Ð¾Ð²Ð¾ÑиÑÑ ÐµÐ³Ð¾ ÑелканÑе. ÐоÑле завеÑÑÐµÐ½Ð¸Ñ ÑлекÑÑомонÑажнÑÑ ÑÐ°Ð±Ð¾Ñ Ð½ÐµÐ¾Ð±Ñодимо пÑоизвеÑÑи ÑегÑлиÑÐ¾Ð²ÐºÑ Ð´Ð°ÑÑика движениÑ. ЭÑо оÑÐµÐ½Ñ Ð²Ð°Ð¶Ð½Ñй моменÑ, коÑоÑÑй Ð¼Ñ ÑаÑÑмоÑÑим более подÑобно.

Настройка режимов работы

Большинство стандартных датчиков имеют на своём корпусе три регулятора: SENS, TIME и LUX. Прежде чем перейти к их настройке, нужно убедиться, что сам датчик установлен в правильном положении и углы его обзора полностью перекрывают зону контроля прохода. Для этого нужно установить регулятор SENS в предельное положение, а затем проверить, срабатывает ли детектор при входе человека в контролируемую зону. Регулятором SENS можно корректировать дальность обзора датчика, например, чтобы он срабатывал на людей, подходящих к подъезду, но не на проезжающие мимо автомобили.

Микроволновый датчик движения ДД-МВ 201

С помощью регулятора LUX определяется, при каком уровне освещённости нужно включать дополнительный свет. Рекомендуется регулировать эту настройку во время сумерек, устанавливая верньер в положение, на котором датчик только начинает срабатывать. Наконец, регулятор TIME определяет продолжительность включения света, этот параметр настраивается индивидуально.

Настенный инфракрасный датчик движения ЭРА MD 03

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

1. Светофильтующая пластина.
2. Транзистор.
3. Резистор.
4. Контакт питания на +5В.
5. Корпус.
6. Кристалл пироэлектрика.
7. Общий выход.
8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при  таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление  фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход  гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают  коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Видео описание

В видео показано, как надо подключать датчик движения:

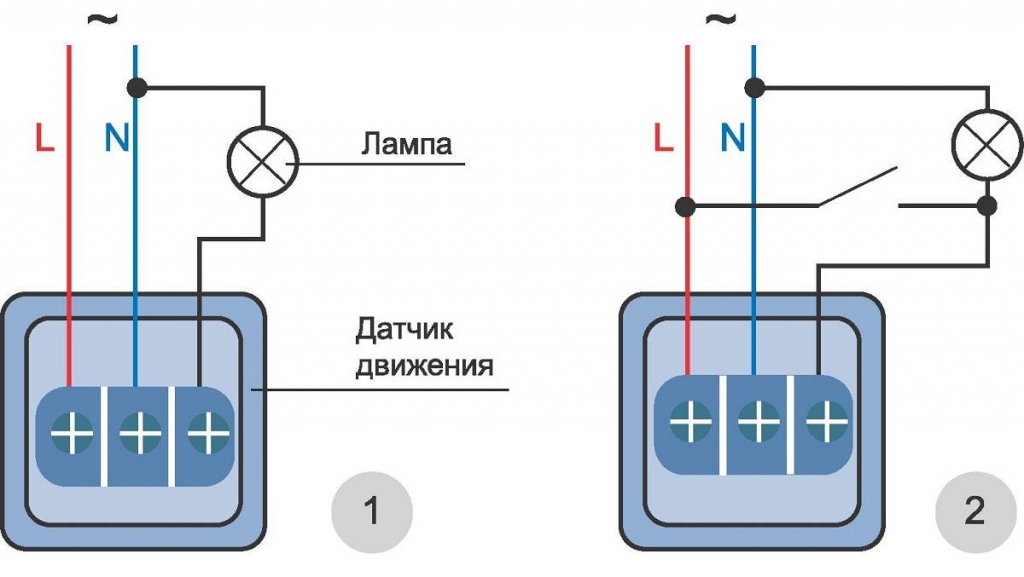

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

  • провод от автомата соединяется с входящей жилой в датчик;
  • этот же провод от автомата соединяется с выключателем;
  • выходной провод от прибора движения соединяется со светильником;
  • от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.


Схема подключения датчика с выключателем Источник elektromontagy.ru

Два датчика в цепи

Теперь изучим схему подключения нескольких датчиков в одной цепи. Это нужно там, где помещение очень просторное или его форма специфична, что не позволяет устройству срабатывать максимально корректно.

READ  Школьная энциклопедия

Если коридор имеет изогнутую форму, то одно устройство для срабатывания на движение не будет работать при нахождении объекта за поворотом. Здесь нужна схема с несколькими датчиками, подключёнными параллельно друг другу.

Фаза ноль идёт отдельно, она не прерывается. Её подают на все устройства, а уже после присоединяют провода к лампе. Какой-то из датчиков сработает и замкнёт цепь, напряжение будет подано на светильник.

Приборы должны быть подключены од одной фазы, что исключит вероятность короткого замыкания.

Схема на подключение двух датчиков в цепи пригодна и для включения любого числа приборов.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника

Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры

  • Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
  • Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
  • Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
  • Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Угол обзора и сектора охвата устройств

Помимо этого специалисты советуют учитывать дальность и угол обзора приборов. Итак:

  • датчики, расположенные на потолках, обязаны обеспечивать работу в радиусе 360 градусов;
  • настенные модели — 180° в горизонтальной плоскости и 20° по вертикали;
  • дальности действия в 10–12 метров вполне хватает для функционирования схемы в просторных помещениях.

Впрочем, если этого не достаточно или пространство имеет несколько поворотов, как, например, коридоры или лестницы, то не исключается применение двух устройств, фиксирующих движение или совмещение работы датчика движения и проходного выключателя.

Кроме того, обычный выключатель может быть необходим в схеме, независимо от исправной работы регистрирующего устройства.

Конструкционные особенности подобной аппаратуры предполагают использование неподвижных и подвижных датчиков, что позволяет периодически изменять площади обнаружения, продвижением устройства по заданным осям.

Разновидности датчиков движения

ДД разделяются по принципу действия, точности функционирования и особенностями применения:

  1. Контактные;
  2. Инфракрасные.

Контактные

Самые простые включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластины при открытии двери размыкаются, контакты геркона соединяются, включается реле, которое приводит в действие включатель прибора освещения.

Схема контактного ДД

Важно! Контактные датчики имеют ограниченную сферу применения. Универсальными приборами считаются инфракрасные ДД, поэтому в основном используется этот вид датчиков

Инфракрасные

Приборы срабатывают на тепловое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент сенсор передаёт сигнал на реле включения лампы. Внутреннее устройство можно рассмотреть на примере модели Патрол – 201 ПЕТ.

Устройство датчика
