Нужно ли, на самом деле, измерять степень освещенности и что такое единица измерения света?

Ученые доказали, что тусклый или, наоборот, слишком яркий свет разрушают сетчатку человеческого глаза, из-за чего ухудшается острота зрения. Из-за разрушения сетчатки скорость и качество функционирования мозга снижаются. Недостаточное количество яркости увеличивает в людях сонливость, понижает работоспособность и ухудшает настроение

Следует учесть, что мы не берем во внимание ситуации, в которых тусклое свечение украшает обстановку: романтическое свидание, просмотр фильма и так далее. Насыщенный световой поток прибавляет сил, энергии, желания работать, тем самым быстрее утомляя человека

Единица измерения света установлена СанПиНом называют санитарные правила и нормы — данные, на которые нужно равняться при измерении освещенности. Замеры делаются для определения не только степени освещенности, но и уровня шума, пыли, загрязненности, вибрации. По мнению докторов, постоянный недостаток света на рабочем месте приводит к переутомлению сотрудников, ухудшению зрения и концентрации внимания. Рабочие становятся менее трудоспособными, что может вылиться в несчастный случай по невнимательности или другим причинам.

Помимо людей, от недостаточной освещенности страдают и другие живые организмы: растения, животные. Для быстрого развития и плодородного цветения растениям обязательно нужен мощный поток света. У животных из-за некачественного освещения могут появиться нарушения в росте и развитии, репродуктивной функции, наборе массы тела и может снизиться активность существа.

Проводим расчеты

Чтобы определить освещенность для поверхности (в люксах), а также показатель светового потока (в люменах), следует проделать несколько этапов подсчетов:

  • расчет требуемой в конкретном помещении совокупной величины показателя светового потока;
  • затем, на основании полученных цифр, нужно определить необходимое количество источников света в зависимости от их мощности.

Для того чтобы определить показатель светового потока (в люменах), следует использовать специальную формулу – «световой поток = X * Y * Z», где:

  • X – норма, установленная для освещенности конкретного помещения/объекта. Для этого руководствуйтесь таблицей СНиП, приведенной в нашей статье самой первой;
  • Y – площадь конкретной комнаты (указывается в квадратных метрах);
  • Z – поправочный коэффициент, который вводится в зависимости от того, какую высоту имеют потолки в помещении, для которого проводятся расчеты. Если высота потолка будет составлять от 2,5 до 2,7 метра, тогда коэффициент принимается как равный единице. При наличии потолков от 2,7 до 3 метра, коэффициент = 1,2. Если вы являетесь счастливым обладателем потолков от 3 до 3,5 метров, тогда коэффициент = 1,5. Редко, но потолки могут быть от 3,5 до 4,5 метров. В такой ситуации коэффициент будет равен 2.

Высота потолков важна

Подставив все значения в формулу, вы получите то количество люменов, которые необходимо на один метр квадратный конкретного помещения.
После этого вам необходимо завершить расчеты, определив количество лампочек и светильников, которые следует установить в помещении, чтобы получить качественный и комфортный уровень освещенности. Для этого вам необходимо руководствоваться таблицей, в которой приведены показатели мощности светового потока для светодиодной лампы. Мы остановились именно на светодиодном источнике света, так как именно он сегодня наиболее часто используется для внутреннего освещения помещений.

Таблица показателя мощности светового потока

Величину, которая получилась у нас на первом этапе, необходимо поделить на световой поток используемой лампочки (взятой из таблицы) и вы получите требуемое количество светодиодных ламп этой мощности для комнаты.

Самостоятельный расчет нужного количества света и осветительных приборов

Чтобы получить равномерную подсветку, нужно подсчитать общую мощность (электрическая или световая), количество ламп и светильников. Расчет нужно произвести с учетом следующих факторов:

  1. Тип помещения (спальня, санузел, кабинет).
  2. Высота потолка.
  3. Цветовая гамма стен, мебели и пола.
  4. Наличие зеркала.

Уровень освещения не квадратный метр зависит от функционального предназначения комнаты. То, что для спальни хорошо, то слишком тускло для гостиной или кухни, и наоборот.

Рассчитать количество света для определенной комнаты можно двумя способами:

  1. С учетом электрической мощности.
  2. По световой мощности.

Для каждого способа применяются разные нормативные значения, формулы, единицы измерения.

Расчет освещенности с учетом электрической мощности – это простой, но не очень точный метод. Чтобы его провести, нужно знать площадь комнаты и требуемое количество Ватт на метр квадратный. Для вычисления площади используйте формулу: S = а х b. Потом умножьте необходимое количество Вт на 1м² (в среднем этот показатель равен 20 Вт) на площадь. Для этого используется такая формула: Р (общая мощность) = S х р (номинальная мощность для 1м²).

Затем можно определить количество приборов для комнаты. Для этого поделите общую мощность на это значение для одного источника света. Например, если нужно осветить комнату, суммарная мощность которой 300 Вт с помощью ламп с нитью накала на 75 Вт, то проведите расчет: 300 : 75 = 4. То есть, для подсветки вам нужно 4 лампочки на 75 Вт.

Специалисты утверждают, что нормативный показатель 20 Вт не точный. Чтобы провести расчеты правильно, используйте отдельные значения для разных комнат: для гостиной – от 10 до 35 Вт, для кухни – от 12 до 40 Вт, для ванной – от 10 до 30 Вт, для спальни – от 10 до 20 Вт. Это данные для ламп с нитью накала

Если вы хотите использовать экономки, то обращайте внимание на упаковку, где указано какой по мощности обычной лампе соответствует данный прибор

Специалисты советуют проводить расчеты с учетом светового потока (Лм). Этот способ дает более точные результаты, хотя не все люди к нему привыкли. Чтобы узнать, сколько Люменов нужно на 1м², необходимо знать нормы освещенности для определенного помещения.

Допустим, нужно узнать сколько света потребуется для полноценного освещения личного кабинета. Согласно документации, этот показатель составляет 300 Лк, а площадь равна 30м². Чтобы вычислить количество Люменов на м², умножьте норму СПиН на площадь: 300 х 30 = 9000. То есть, результат составляет 9000 Лк. Исходя из этого, суммарный световой поток для всех осветительных элементов составляет 9000 Лм. Так вы узнали приблизительное количество Люмен на квадратный метр.

Далее необходимо включить в общую расчетную формулу коэффициент высоты комнаты. Если этот показатель составляет 2.7 – 3 м, то умножьте результат на 1.2, при 3.1 – 3.5 – 1.5, при 3.5 – 4.5 – 2. Тогда расчет будет выглядеть следующим образом: 300 Лк х 30 м² х 2 м = 18000 Лм. Потом нужно просто вычислить, сколько ламп обеспечат такую освещенность.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Параметры, определяющие показатель светового потока и его расчет

На параметры освещенности влияет не только уровень яркости источников освещения. Следует принимать в расчет:

  1. Длину волны излучаемого света. Освещение с цветовой температурой 4200 К, которая соответствует естественному белому цвету, лучше воспринимается зрением, чем более приближенное к красному или синему участку спектра.
  2. Направление распространения света. Узконаправленные осветительные приборы позволяют сконцентрировать излучение света в нужном месте, не устанавливая более яркие светильники.

Световой поток в люменах производителями указывается редко, поскольку большинство покупателей ориентируются на мощность светильников и их цветовую температуру.

Watch this video on YouTube

Сколько люмен в 1 Вт светодиодной лампочки

Производители осветительной аппаратуры не всегда наносят на упаковку товара полный перечень характеристик. Это может быть по нескольким причинам:

  • привычка покупателей оценивать яркость лампочек по потребляемой мощности;
  • недобросовестные производители не утруждают себя проведением необходимых измерений.

Проблема заключается в том, что уровень излучения светодиодов и конструкций, выполненных на их основе, неравнозначный:

  • часть потока задерживается защитной колбой;
  • в светодиодной лампе несколько светодиодов;
  • часть мощности рассеивается на драйвере светодиода;
  • яркость зависит от величины тока через светодиод.

Точное определение возможно только при помощи измерительных приборов (люксометров), но для некоторых типов светодиодов удастся привести примерные данные:

  • светодиоды в матовой колбе — 80-90 Лм/Вт;
  • светодиоды в прозрачной колбе — 100-110 Лм/Вт;
  • единичные светодиоды — до 150 Лм/Вт;
  • экспериментальные модели — 220 Лм/Вт.

Перечисленные данные можно использовать для определения потребляемого тока при использовании светодиодных устройств, для которых определена величина яркости. Если установлен светодиодный прожектор с прозрачным защитным стеклом и его параметр яркости заявлен как 3000 люмен, то потребляемая мощность составит 30 Вт. Зная мощность и напряжение питания, легко определить потребляемый ток.

Перевод люменов в ватты

Для сравнения эффективности работы источников света различных типов и конструкций удобно иметь перед собой таблицу, где собраны данные о мощности осветительных приборов с одинаковыми значениями яркости.

Освещенность, Люмен/метр квадратный Светодиодная лампа, Вт Энергосберегающая (люминесцентная лампа), Вт Лампа накаливания, Вт
250 ~ 2 ~ 5 20
400 ~ 4 ~ 10 40
700 ~ 8 ~ 15 60
900 ~ 10 ~ 18 75
1200 ~ 12 ~ 25 100
1800 ~ 18 ~ 40 150
2500 ~ 25 ~ 60 200

С помощью каких приборов можно измерять свет

С люксометром измеряют освещенность, яркость и пульсацию света в школах, офисах, теплицах, хранилищах. При работе с люксометром его включают, выбирают режим измерения и смотрят результат на экране-индикаторе. На фотодатчик попадают лучи света с энергией, передаваемой электронам. Образуется ток, по величине определяющий освещенность или яркость. Среди приборов популярны следующие модели люксметров:

  • Эколайт.
  • ТКА.
  • TESTO 545.

Они отличаются фотоэлементами, чувствительностью, другими возможностями (передача данных на компьютер, измеряют яркость). Например, люксометр Аргус-01 предназначен для измерений освещенности до 200000 лк,

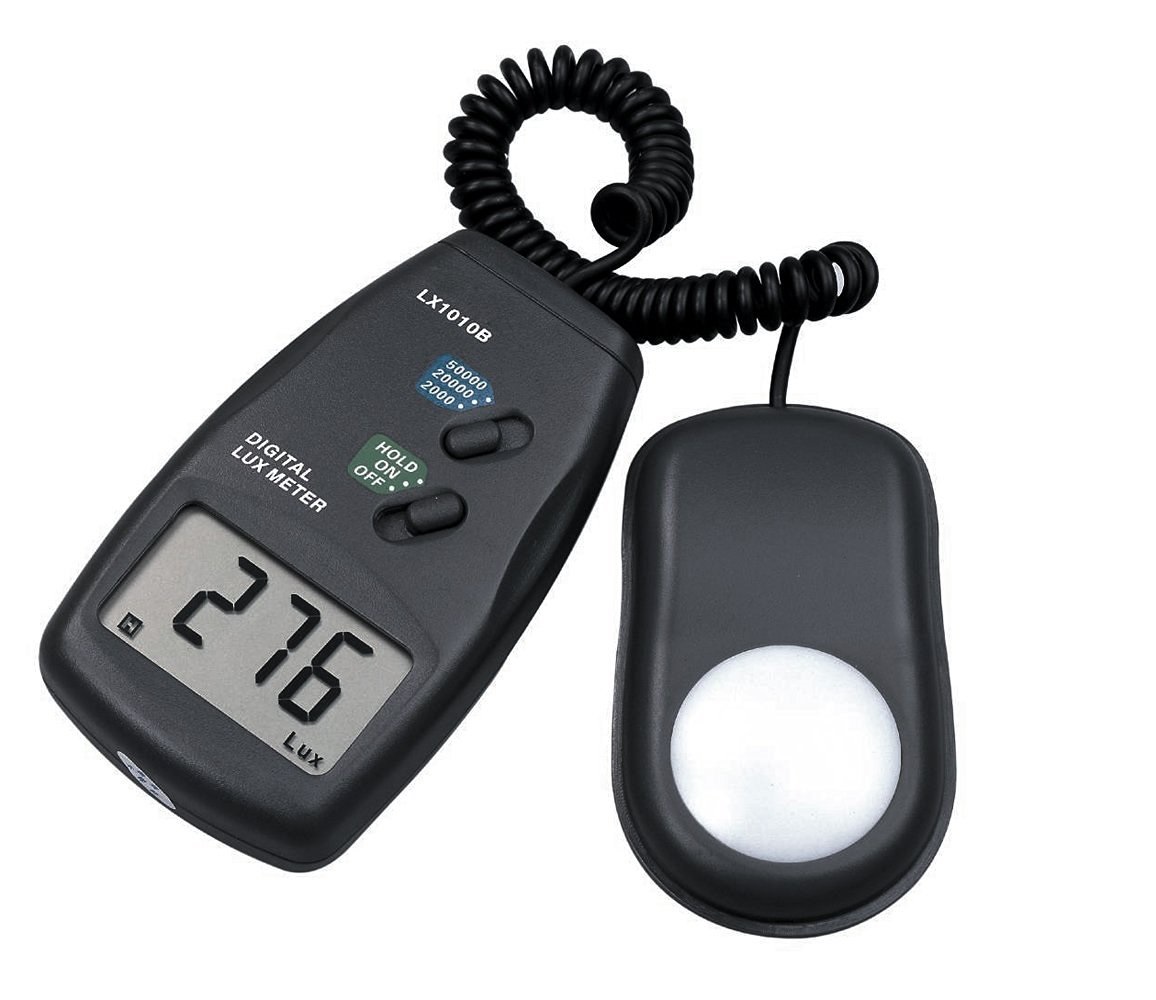

Прибор люксометр

Приборы используют для определения светового потока отдельных источников.

Как правильно измерять с помощью формулы

Можно вычислить световой поток в выбранных точках помещения. Используют формулу светового потока Ф = Е х S, здесь:

  • Е – освещенность с прибора (люксы),
  • S – площадь поверхностей помещения (м²).

Важно! Для более точного, кропотливого расчета следует учитывать множество факторов и коэффициентов. Если источник света много меньше метра (точечный источник), то можно использовать другую формулу I= Ф/π

В метре от источника освещенность измеряют люксметром, умножают ее на 3.14, так получают значение светового потока. Если расстояние не метр, тогда его приходится учитывать по закону обратных квадратов расстояний от источника

Если источник света много меньше метра (точечный источник), то можно использовать другую формулу I= Ф/π. В метре от источника освещенность измеряют люксметром, умножают ее на 3.14, так получают значение светового потока. Если расстояние не метр, тогда его приходится учитывать по закону обратных квадратов расстояний от источника.

Важно! Используя среднее значение отдачи света источника, примерно вычисляют световой поток с

Коэффициентом его распределения.

Особенности вычисления

Рассчитывая степень освещенности какого-либо помещения, необходимо принимать во внимание закон аддитивности. Он работает при наличии нескольких источников освещения, воздействующих на определенную площадь

Закон аддитивности выражается в суммировании освещенности, выдаваемой каждым световым объектом по отдельности:

∑ E = E1 + E2 +… + En.

Показатель освещенности применяется только для поверхностей, которые отражают свет, а не светятся собственным. Например, луна, стены, пол и любые другие плоскости. Освещенность помещения измеряется следующим образом:

  • Для комнаты с размерами 3х3х3 м при условии наличия в ней пятиваттного светодиода мощностью в 100 люменов необходимо подсчитать суммарную площадь всех освещаемых поверхностей — пола, потолка и стен, а затем разделить световой поток на площадь.
  • Получится 100 люменов/ 9 кв. м * 6=100/54= 1,85 люксов — единиц измерения освещенности.
  • В случае если источник освещения оснащен специальной линзой, благодаря которой на одной из поверхностей будет ярче освещен круг диаметром, например, 1 м (площадь круга, соответственно, будет равняться 0,78 кв. м), то освещенность этого участка будет иметь значение 128 лк.

Существуют и довольно стандартные показатели — в определенных условиях свет показывает приблизительно одинаковые значения, поэтому подобные ситуации можно обобщить. В качестве некоторых примеров освещенности можно привести следующие моменты:

  • Освещенность поверхности земли в ясный день, когда солнце находится в зените, равняется 100 тыс. лк. В тени в это же время 10−25 тыс. лк В комнате около окна значение достигает 100 лк.
  • В пасмурный день, в зависимости от степени закрытия облаками солнечного света, среднее значение приблизительно равно 1 тыс. лк.
  • Ясная погода в полнолуние дает 0,2 лк.
  • Освещенность Луны составляет 135 тыс. лк.
  • Для нормального чтения, при котором не сильно напрягаются глаза, необходимо в среднем 40 лк.
  • Большинству растений для нормальной жизнедеятельности хватает 500 лк, однако для разных видов требуется различное соотношение спектра.

Где используются

Понятия «Люкс» и «Люмен» применимы для всей продукции, которая излучает свет, поэтому они используются для успешного решения следующих бытовых задач:

  • Предотвращение перерасхода электроэнергии на работу осветительных приборов.
  • Проверка и определение освещенности в жилом помещении на соответствие норме. Для измерения используют люксметр.

Люксметр

  • Расположение светильников для создания одинаковой освещенности в любой точке комнаты.
  • Профилактика глазных заболеваний, возникающих из-за недостатка света.

Важно! Правилами СанПиНа от 2.2.1/2.1.1.1278-03 установлена средняя освещенность зданий, учреждений, жилых помещений. Люксы помогают определить, достаточно ли освещена комната для комфортной жизнедеятельности и работы человека

СанПиН

Нормативы на искусственное освещение в жилых помещениях следующие:

  • Коридор, ванна и туалет – 50 Лк;
  • Гардеробная – 75 Лк;
  • Детская комната – 200 Лк;
  • Рабочий кабинет – 300 Лк;
  • Кухня, жилая комната – 150 Лк.

Нормы освещенности жилых и других помещений

При организации системы освещения нужно изучить СНиП (строительные нормы и правила). Это документ, который регулирует нормы освещенности жилых и производственных помещений. Количество света можно определить с помощью люксметра, но зачастую такой прибор есть только у профессионалов. Тогда, чтобы вычислить, сколько люменов нужно на 1м² комнаты, нужно узнать ее норму освещенности.

Нормы освещения для обжитых комнат в Лк (Люксы):

  1. Санузел, коридор – 50.
  2. Подсобные помещения – 75.
  3. Баня, бассейн – 100.
  4. Жилые комнаты (кроме детской) – 150.
  5. Для освещения детской комнаты нужно 200 Лк.
  6. В рабочем кабинете, домашней библиотеке – 300 Лк.

Вычислив степень освещенности для определенной комнаты, вы будете знать, сколько Люмен нужно на 1м², и без проблем рассчитаете количество светильников.

Нормы для подсветки рабочего места по СНиП в Лк выглядят так:

  1. Общий офис с компьютерами – 300.
  2. Офис, в котором создают чертежи – 500.
  3. Конференц-зал – 200.
  4. Лестница в коридоре, эскалатор – от 50 до 100.
  5. Коридоры – от 50 до 75.
  6. Архивное помещение – 75.
  7. Подсобные помещения – 50.

Часто в офисах и на промышленных производствах не соблюдаются нормы освещенности, из-за чего снижается производительность труда. Обычно для рабочих применяется общий (потолочные светильники) и локальный свет (настенные или настольные приборы). Эти осветительные устройства позволяют равномерно осветить всю площадь и отдельно каждое рабочее место. При организации локальной подсветки, нужно учитывать возраст и остроту зрения каждого сотрудника.

Функциональность зрительного аппарата человека зависит от уровня освещенности. Например, при 750 – 5000 Лк работа зрительной системы точная, при 200 – 300 Лк – средняя, при 200 – 150 Лк – низкая

Важно стремиться к высоким показателям, чтобы улучшить работу сотрудников, уменьшить количество брака и травм

Прибор для измерения

Существует специальный прибор для измерения уровня освещения поверхности — люксметр. Его устройство включает в себя фотоэлемент, который улавливает свет. Механизм работы люксметра может быть как цифровым, так и аналоговым — в обоих случаях точность измерения довольно высока. ГОСТ предполагает максимальную погрешность около 10%.

Во многих конструкциях участок, содержащий фотоэлемент, соединяется с остальной частью при помощи эластичного витого провода для проведения работ в труднодоступных местах. Прибор комплектуется световыми фильтрами, используя которые можно регулировать процесс измерения, учитывая особые нюансы местности.

Как перевести Люксы в Люмены и наоборот

Если известно нужное значение освещенности в люксах и площадь поверхности, на которую падают лучи, можно подсчитать требуемую величину светового потока в Люменах.

Следует понимать, что расчет будет выполнен с некоторыми погрешностями, так как приблизить его выполнение к физически идеальным условиям не представляется возможным

При расчете точного количества Лк необходимо принимать во внимание, что:

  • На всю площадь поверхности свет падает под одинаковым углом;
  • Источник света располагается ровно по центру;
  • Освещенность равномерна на всей площади (практически невозможно).

Важно! Для того, чтобы перевести Люксы в Люмены и посчитать их минимальное количество для комнаты, необходимо норму в Люксах умножить на значение площади, нуждающейся в освещении. Люкс, Люмен формула: КЛк х Км² = КЛм

Проведение расчетов для определения освещения

Пример: Офис при норме в 200 Лк имеет длину стен 5 метров, а высоту потолка – 3 метра. Площадь пола и потолка составит: 5 x 5 = 25 м2. Площадь каждой стены будет 4 x 5 = 20 м2. Теоретически, если не брать во внимания 3 вышеуказанных фактора, количество Люменов будет равно: 200 Лк х (4 х 20 + 25 + 25) м² = 200 х 130 = 26 000 Лм.

По обратной формуле можно высчитать Люксы – КЛм/Км2 = КЛк. Для этого количество Люменов делят на площадь помещения.

Обратите внимание! Если отсутствует желание делать сложные расчеты, можно воспользоваться онлайн конвертерами перевода Люксов в Люмены, и наоборот. Пользователю потребуется лишь ввести требуемые данные для подсчета в графы

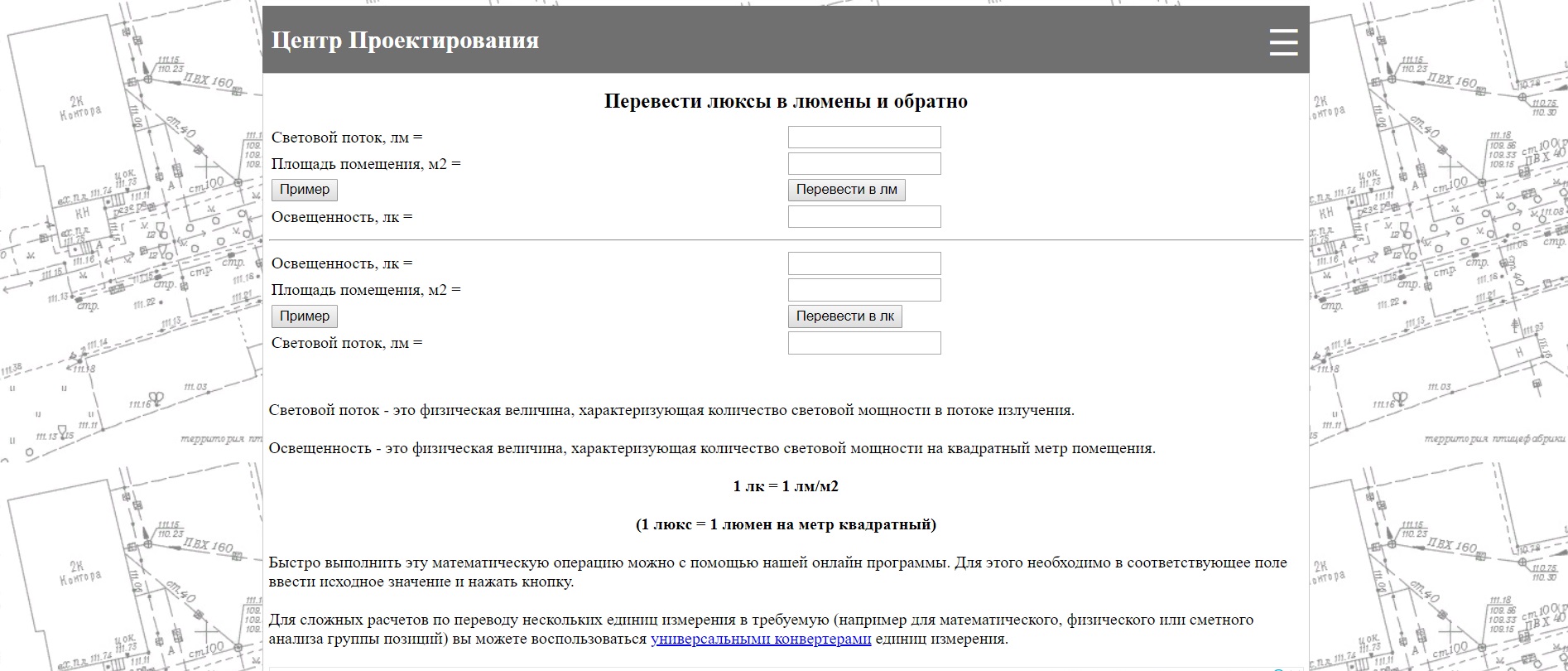

Конвертер

При организации освещения в доме, офисе или на производстве нужно обязательно учитывать такие показатели, как Люмен и Люкс. Они помогут создать комфортные условия, которые точно не навредят человеку.

Освещенность и светодиодные приборы

В процессе освещения светодиодами выделяется большое количество тепла. Для его рассеивания применяются теплопроводящие конструкции из алюминия, охлаждающие ребра и другие элементы, которые являются нейтрализаторами действия тепла. Создавая новые светильники, специалисты обязательно учитывают взаимную связь между освещенностью и потерями тепла.

Эксплуатационные сложности появляются, когда температура повышается свыше 50 градусов. В связи с этим замеры следует проводить примерно через два часа после начала работы светодиодных ламп. Чтобы исключить погрешность, измерение освещенности выполняются периодически, на протяжении всего рабочего дня. Подобные исследования рекомендуется проводить не реже 1 раза в течение года.

Прибор для измерения освещенности

Что такое сила тока

В чем измеряется напряжение

Световой поток

Светильник с датчиком освещенности

Датчик движения и освещенности

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Что следует знать

При определении того, сколько необходимо лампочек или осветительных приборов, всегда первым делом нужно рассчитать количество люменов на один квадратный метр для конкретной комнаты.
В данном случае надо знать, какие уровни освещенности установлены для каждого конкретного жилого или нежилого помещения. Все эти нормы приведены в специальной документации — СНиП.

Нормы по СНиП

Создать нужный уровень освещенности можно с помощью различных источников света:

  • лампы накаливания;
  • люминесцентные и светодиодные лампочки;
  • галогеновые и металлгалогеновые лампы;
  • светодиодные ленты;
  • неоновые лампы и т.д.

Каждый из вышеперечисленных источников света имеет различные технические показатели освещенности. Самым главным параметром при оценке уровня освещения является световой поток, испускаемый источником света.
Указанные в таблице значения мощности осветительных приборов приведены для ламп накаливания, так как эти базовые нормативные документы разрабатывались еще до эпохи появления современных энергосберегающих технологий. Сегодня в доме обычные лампы накаливания уже практически не встречаются. Им на смену пришли светодиодные (led), люминесцентные и галогеновые источники света. При этом наибольшей популярностью пользуются именно светодиодные лампочки, так как они весьма экономичны в плане потребления электроэнергии, имеют лучшие технические показатели и больший период службы, чем остальные энергосберегающие источники света.
Световой поток измеряется в люменах. Значение светового потока можно отыскать на упаковке лампочек. При этом ставить вопрос относительно того, сколько необходимо люменов для освещения одного квадратного метра не всегда является корректным. Это связано с тем, что световой поток в данном случае отражает только конкретные возможности определенного источника света. При этом учет отдаленности от выбранного объекта освещения для комнаты не берется в учет. Поэтому тут рационально вводить такой параметр, как освещение. Он измеряется в люксах.

Исходя из этого, было установлено равенство, между люксами и люменами. Таким образом, на один метр квадратной площади комнаты приходится световой поток в один люмен и равняется он одному люксу. Эта норма применима для всех помещений, как жилых, так и нежилых.

Нормы освещенности

Главный документ, который устанавливает стандарты освещенности – это СНиП (строительные нормы и правила). Согласно нормативному акту, в жилых помещениях должно быть такое количество Люксов:

  • проходы этажей, подвалов, лестничная площадка – 20;
  • санузел – 50;
  • зал для занятий спортом – 150;
  • бассейн, комната для переодевания – 100;
  • коридор – 50;
  • рабочий кабинет, комната для бильярда – 300;
  • детская – 200;
  • кухня – 150;
  • спальня, гостиная – 150.

Нормативы освещенности для офисных помещений зависят от их назначения и размеров:

  • обычный офис с компьютерами – от 200 до 300 Лк;
  • большой офис – 400;
  • кабинеты, где проводят чертежные работы – 500;
  • конференц-зал – 200;
  • холл – от 50 до 75;
  • подразделение для хранения старых документов – 75.

Оптимальная яркость света для производственных помещений зависит от точности проводимых работ:

  • контроль производственного процесса – от 20 до 200 Лк;
  • грубая работа – 200;
  • работа низкой точности – от 200 до 400;
  • средней – от 200 до 750;
  • высокой – от 200 до 2000;
  • очень высокой – от 300 до 4000;
  • наивысшей – от 400 до 5000.

Жильцы квартир или домов могут брать за ориентир предложенные нормативы, изменяя уровень яркости света на свое усмотрение. Эти нормы нужно строго соблюдать только при организации освещения на производстве или в офисах.

Основные характеристики света

Для правильной оценки рассматриваемых параметров необходимо уточнить базовые определения. Светом называют видимый спектр электромагнитного излучения. Подразумевается диапазон с длиной волн 360-830 нм. В данном случае выделена часть, которая соответствует средним нормальным параметрам чувствительности человеческих органов зрения.

Мощность потока измеряют по величине энергии, которая за единицу времени перемещается через участок площади. В данном случае существенное значение имеет чувствительность глаза к излучению в разных частях спектра. Фактически речь идет не только об энергетическом потенциале излучателя, но и о параметрах «приемника».

Если взять монохроматический источник с длиной волны (L), количество света (поток F) будет определяться формулой:

F = K * V * Fи,

где:

  • K – поправочный коэффициент (683 люмен (лм) на Ватт в международной системе стандартов измерений СИ);
  • V – показатель, учитывающий спектральную эффективность с приведением по средней чувствительности органов зрения при дневном уровне освещения;
  • Fи – поток электромагнитного излучения.

Составляющие спектра суммируют для оценки воздействия излучения реального источника. Итоговый результат определяет уровень освещенности конкретной поверхности. Увеличение дискретности повышает точность результатов.

Как перевести люксы в люмены

Однако, если известно нужное значение освещенности в люксах и площадь освещаемой поверхности, можно подсчитать требуемую величину светового потока в люменах. При этом следует понимать, что подсчет будет выполнен со многими допущениями, так как приблизить условия его выполнения к физически идеальным не представляется возможным. При подсчете следует принять, что:

  • источник света располагается в центре;
  • освещенность равномерна на всей площади, что практически невозможно;
  • на всю площадь поверхности свет падает под одинаковым углом;
  • поверхность освещается изнутри мысленной сферы, предполагаемой вокруг источника.

Для того, чтобы получить значение в люменах, нужно норму в люксах умножить на значение площади, нуждающейся в освещении.

Площадь пола и потолка составит: 10 х 10 = 100 м². Площадь каждой стены: 4 х 10 = 40 м². Теоретически с допущением на равномерное освещение и расположение источника, равноудаленного от всех точек поверхности, задача решается так: 300 лк х (4 х 40 + 100 + 100) м² = 300 х 360 = 108 000 лм. Если это астрономическое значение «перевести» в обычные 100-ваттные лампы накаливания, то потребуется всего лишь… 72 штуки.

Практический подход будет другим. Совершенно не нужно освещать потолок — рабочие места сотрудников находятся внизу. Более того, конструкция многих потолочных светильников делает невозможным распространение света вверх. Значит из вычислений нужно убрать площадь потолка:

300 лк х 260 м² = 78 000 лм.

Современные потолочные светильники со светодиодами могут выдавать 5000 люменов. Соответственно их потребуется 16 штук (78 000/5000) с округлением до целого числа.

Это количество можно снизить. Согласно СанПиН 2.2.1/2.1.1.1278-03 замер освещенности производится над рабочей поверхностью, а также в контрольных точках, удаленных от стен и световых проемов на 1 м. Достаточно разместить осветительные приборы над рабочими местами сотрудников. Математически уменьшив геометрические характеристики пола на 1 м с каждой стороны, получим:

300 лк х (160 + 64)м² = 300 х 224 = 67200 лм. Что в потолочных светильниках составит: 14 штук с округлением до целого числа.

Watch this video on YouTube

Что такое Люмен и Люкс

Сила света, которую излучает осветительный прибор – это важная характеристика. В международной системе для этой цели используются канделы (Кд), ее производным является единица измерения, которая характеризует световую мощность – Люмен (Лм). Эта величина указывается на упаковке современных источников света.

Светопоток зависит от светоотдачи, последнее значение показывает эффективность трансформации электроэнергии в световую. Световая отдача измеряется в Лм/Вт, чтобы вычислить количество Люмен, нужно провести расчеты по такой формуле: Люмен = Лм/Вт х мощность (Вт). К примеру, световая отдача лампы накала на 100 Вт равна 15 Лм Вт: 100 х 15 = 1500 Люмен.

Часто потребители путают Люмены и Люксы, однако различие между ними есть: первая величина показывает световую мощность, а вторая – освещенность. То есть, Лк отличается от Лм тем, что он показывает соотношение светового потока, который падает на небольшой участок поверхности, к его площади. Чтобы узнать, сколько равен 1 Люкс, нужно провести расчеты по такой формуле: 1 Люкс = 1 Люмен/1м².

Яркость света в Люксах всегда кратно меньше световой мощности в Люменах для каждой отдельной лампы. Чем больше поверхность, тем меньше количество света, которое на нее падает. К примеру, лампу накала в 1500 Люмен поместить в центре непрозрачного куба, общая площадь которого 6 м² (4 грани по 1 м², нижняя и верхняя сторона). Освещенность будет составлять: 1500 Лм/6 м² = 250 Лк.

Потом этот прибор помещают в комнату с общей площадью – 96 м² (учитывается площадь всех поверхностей). Тогда уровень освещенности будет составлять: 1500 Лм/96 м² = 15.625 Лк.

Во втором случае наблюдается явный недостаток света, особенно по углам комнаты.

Яркость света поверхности зависит не только от световой силы, но и от таких факторов:

  • расстояние до лампочки;
  • размещение осветительного элемента, его поворот и наклон;
  • форма светильника;
  • искривленность поверхности;
  • отражающие качества объекта (к примеру, темные матовые и зеркальные поверхности нужно освещать по-разному).

Чтобы избежать ошибок во время вычисления освещенности, лучше воспользоваться люксметром (прибор для определения яркости света).

Чем измеряют степень освещенности

Как мы уже выяснили, единица измерения освещенности — Люкс. Несложно догадаться, как называется прибор, которым измеряют уровень света. «Люкс» плюс «метр» (с древнегреческого переводится как «мера», «измеритель») равно люксметр. Принцип работы этого портативного устройства схож с работой фотометра.

Попадающий на элемент световой поток выпускает электроны в теле полупроводника, из-за чего электроток начинает проводиться фотоэлементом. Величина электрического тока прямо пропорциональна степени освещения фотоэлемента, который и отображается на шкале или на электронном дисплее, если это современная модель люксметра. Аналоговые аппараты снабжены специальной шкалой с градусами. По движению стрелки определяются окончательные результаты замеров.

Цифровые устройства.

На смену аналоговым люксметрам пришли цифровые — маленькие компьютеры. Параметры можно увидеть на небольшом жидкокристаллическом экране. Часть, с помощью которой измеряют свет, часто содержится во внешнем корпусе и соединяется с основным устройством гибким проводом. Из-за такой конструкции можно измерять освещение в любых местах, даже труднодоступных. Согласно ГОСТ, погрешность аппарата не должна превышать 10 процентов.

Важные моменты.

При расчете сравнительной световой интенсивности можете сделать замер интенсивности освещения аналоговым или цифровым устройством. Современные измерители отображают параметры в люксах, а устаревшие аналоговые — те, которые со стрелочкой, — в фут-канделах. 1 фут-кандела равняется 10.76 люкс.

Основные выводы

Искусственный свет имеет большое значение для человека, он должно максимально напоминать естественную освещенность. В противном случае человек страдает от головных болей, сонливости, раздражительности, снижения работоспособности, ухудшения зрения. Чтобы этого избежать, нужно узнать, сколько люмен на 1м² нужно. Для этого следует изучить нормы освещенности определенного помещения, не путать Лм с Лк и внимательно провести расчет. Тогда вы сможете правильно определить количество осветительных приборов для равномерного освещения. Чтобы регулировать яркость света, установите для каждого светильника отдельный выключатель.

Предыдущая
Освещение в квартиреОсновные способы организации и монтажа освещения лестницы в частном доме
Следующая
Освещение в квартиреКак правильно организовать и распределить освещение в квартире

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Единица освещенности
Как проштробить стены под проводку
