Кратко о том, как восстановить аккумулятор 18650 после глубокого разряда

Как восстановить Li-ion аккумулятор

Несмотря на то, что срок службы многих современных АКБ достаточно долгий, приходит время, когда заряд любого химического источника тока истощается. Емкость падает, и АКБ уже не может работать долго и исправно. Особенно, если разряженный источник питания долго хранился без подзарядки. Существует несколько распространенных способов вернуть его к жизни. Восстановленная батарея будет работать недолго, но это поможет выиграть время до ее замены.

В Интернете описываются самые неожиданные и порой абсолютно нелогичные методы восстановления Li-Ion АКБ. Например, есть статьи о том, что можно эффективно раскачивать батарею, если заряжать и разряжать ее несколько раз подряд. Безусловно, это миф, и применять такой «способ» не стоит. Также на одном из популярных форумов описывается реальный жизненный пример о том, как один человек раскачивал батарею, положив ее в холодильник. Она вздулась до огромных размеров и лопнула после того, как была изъята из морозилки — естественно, от перепада температуры.

На серьезный вопрос о том, как действительно раскачать заново батарею сотового, можно дать простой и ясный ответ: взять любую аккумуляторную зарядку с напряжением 5-12 В и резистор сопротивлением от 330 Ом до 1 килоОм. Схема подключения предельно проста: «минус» источника питания подсоединяется к «минусу» аккумулятора, а «плюс» — к «плюсу, через резистор. Теперь нужно включить зарядное устройство в сеть и регулярно проверять рост напряжения с помощью мультиметра в течение 10-15 минут. Напряжение постепенно растет, и при достижении его числа приблизительно в 3,31 В телефон «находит» батарею и принимает ее.

Раскачка Li-ion, отключенного контроллером, с быстрым приведением АКБ в рабочее состояние тоже возможны. В данном случае, при замерах текущего напряжения его показатель будет равен около 2,5 В. Аккумулятор «жив» и может еще поработать некоторое время, хотя, на первый взгляд, он выглядит почти разряженным. Восстанавливаем его так: для этого понадобятся «народный зарядник» Imax B6 и мультиметр. У АКБ отпаивается защитная схема, она подключается к Imax. А как проверить напряжение — уже понятно: оно всегда контролируется мультиметром.

Раскачиваем АКБ максимально осторожно. Программа заряда ставится на Li-Po, режим зарядки выбирается в зависимости от вида АКБ: для Li-ion — 3,6 В, либо 3,7 В для Li-pol

Важно: в процессе восстановления выставить параметр Autо — без него запуск не начнется по причине низкого заряда АКБ. Значение тока выбирается с помощью кнопок «+» и «–»

1 А — это самый безопасный и оптимальный ток для раскачки.

Когда напряжение достигнет 3,2-3,3 В, АКБ начнет свою полноценную работу.

Модельный ряд, выбор подходящих изделий

Изделия этой категории выпускают в стандартном исполнении для соответствия размерам и электрическим параметрам типовых одноразовых элементов питания «А» и «АА». Такие аккумуляторы устанавливают в фонари, радиоприемники, будильники, игрушки.

Следует помнить! Заряд литиевой батареи снижается при хранении. Накопительная емкость постепенно уменьшается, поэтому нельзя рассчитывать на многолетнюю эксплуатацию без ухудшения начальных потребительских параметров.

Современные смартфоны и планшеты часто создают в неразборном варианте с применением клеевых соединений. Это помогает сократить производственные издержки, однако существенно усложняет ремонт. Технику оснащают уникальными встроенными устройствами зарядки (защиты). Рабочие циклы контролируют особо настроенным программным обеспечением. Иногда найти подходящую альтернативную перезаряжаемую батарею попросту невозможно.

Необходимо подчеркнуть! Самостоятельные ремонтные работы с применением продукции другого бренда лишают прав на официальные гарантии.

Стандартные типоразмеры элементов питания

Стоит обратить внимание на модель «18650». Этими цифрами зашифрованы габариты (длина х диаметр, 65 х 18 мм, соответственно)

Такие аккумуляторы постепенно становятся наиболее популярными. Их соединяют в блоки, создавая источники питания нужной емкости для автомобильного транспорта, квадроциклов, авиамоделей, другой техники.

Как понятно из приведенного описания, некоторые изделия можно приобрести легально только в официальной торговой сети определенных производителей. Качественные универсальные аккумуляторы в разных форматах создают японские и корейские предприятия. Продукция ответственных китайских производителей не уступает по техническим параметрам. Однако следует не забывать о большом количестве подделок, которые внешне не отличаются от оригиналов.

Пример фальшивки

С помощью испытаний или разрушительной разборкой можно выявить недостатки. Однако некоторые правильные выводы можно сделать после внимательного изучения фотографий. Так, настоящая емкость «фирменных» изделий формата «18650» не превышает 3 400 мА/часов. В рекламных материалах встречаются изделия с фантастическими параметрами – 10-15 тыс. мА/ч и более.

Принцип действия

Первые устройства данной категории созданы в 70-х годах прошлого века. Но только через 20 лет были изготовлены первые литий-ионные батареи с приемлемыми для рядовых потребителей характеристиками. В наши дни продолжается совершенствование технологии с целью улучшения эксплуатационных параметров.

Функциональные компоненты, рабочие циклы

По причине высокой химической активности чистого лития разработчики приняли решение использовать менее опасные ионы. По стандартной схеме их встраивают в процессе зарядки в удерживающую область с положительным электрическим потенциалом, которая сформирована из графитовой кристаллической решетки. При подключении потребителя к съемной клемме из алюминия ток в цепи провоцирует перемещение ионов к отрицательному медному электроду. Внутри аккумуляторной батареи разряд перемещается с помощью проводящей жидкости. Ее перемешивание блокирует полупроницаемая перегородка, сделанная из пористого полимера.

К сведению. Кристаллизация электролита, созданного на основе воды, объясняет ухудшение технических характеристик при низкотемпературных условиях.

Что делать, если аккумулятор не заряжается

Если вышеперечисленные методы не помогли, то рекомендуем ознакомиться со следующими способами как оживить аккумулятор 18650.

С помощью специального зарядного устройства

Это действие осуществляется при помощи китайской копии зарядного устройства «IMAX B6» и мультиметра. Эта зарядка доступна в широкой продаже, и она отлично восстанавливает аккумулятор в домашних условиях.
Для начала необходимо проверить саму батарею, путем соединения к ней мультиметра и выставляя устройство в режим измерения напряжения. Если у аккумулятора глубокий разряд, мультиметр покажет низкие показателями U в милливольтах.

READ  Как делятся электроустановки по условиям электробезопасности

Суть метода заключается в том, чтобы измерение реального количества U в аккумуляторе «мешает» контроллер.
Есть два вывода, плюс и минус, которые идут непосредственно с батареи на контроллер. На выводах чаще всего напряжение составляет 2,6 В это достаточно небольшое значение.

Напряжение будет по немногу подниматься. Это значит, что восстановление li ion аккумулятора идёт успешно. Через какое-то время значение U дойдет до 3,2 вольт, и батарея начнет «раскачиваться». Позже её можно будет заряжать от «родной» зарядки.

С помощью резистора и «родного» ЗУ

Этот способ еще более проще осуществить, чем предыдущий. Здесь необходимо «минус» подзарядки подвести к «минусу» аккумулятора. А «плюс» вывести путем резистора на «плюс» батареи.
После этого следует подать питание и напряжение будет возрастать.
Его можно поднять до 3В, для достижения этого показателя, нужно процедуру провести в течении пятнадцати минут. Как только метод завершен, аккумулятор можно проверить на работоспособность.

С помощью вентилятора

Чтобы осуществить этот метод нам понадобится блок питания, в котором выходное напряжение было минимум 12В. «Минус» вентилятора следует подсоединить к «минусовом» разъему блока питания, а его «плюсовой» к плюсу и обязательно фиксировать вручную на аккумуляторе.
Когда мы включим устройство, вентилятор начнет работать. Это значит, что в батарее уже идёт ток. Процедуру не стоит долго продолжать, где-то через 30 секунд нужно выключить сеть. После такого восстановления напряжение обычно повышается до 3В.

Восстановление 18650 аккумуляторов при помощи подзарядки от другого аккумулятора

Существует способ как реанимировать литий-ионную батарею с помощью другого автомобильного аккумулятора. Для этого нам нужна любая другая батарея на 9 В, скотч, а также тонкий провод.
Метод осуществляется по следующим этапам:

  • Проводки требуется подвести к контактам батареи, которую мы хотим реанимировать. На каждый контакт провод должен быть отдельным.
  • Нельзя замыкать контакты «плюс» и «минус» лишь одним проводом. Из-за этого может произойти короткое замыкание, и оживить батарею будет нельзя.
  • Соединения нужно закрепить скотчем, на которой перед этим необходимо сделать метку маркером, какой провод с каким контактом будет соединён.
  • Провод от «плюса» девятивольтового аккумулятора следует соединить с «плюсом» восстанавливаемой батареи.
  • Минусовые контакты надо соединить по этому же методу.
  • Все контакты закрепляем изолентой, чтобы провода не отошли.
  • Ждём определенное время и следим за состоянием батареи, она должна минимально нагреться.
  • Когда аккумулятор станет тёплым, сразу же отсоединяем от АКБ батареи.
  • Проводим перезарядку.
  • Проверяем работу.

С помощью использования тренировочных циклов

Этот метод проводится для предотвращения сульфатации, а также для того чтобы определить емкости батареи. Такие циклы нужно проводить минимум один раз в год и процедура выполняется по следующим этапам:

  • Следует зарядить литий-ионный аккумулятор обычным током до того момента, пока он полностью не зарядится.
  • Выдерживаем ее четыре часа после того как прекратилось питания.
  • Корректируем плотность электролита.
  • Включаем заряд на 25-35 минут чтобы электролит был перемешенным.
  • Необходимо провести контрольную разрядку постоянным нормальным током десяти-часового режима и контролировать время полного разряда до того как напряжение спадет до 1,7 В на банку
  • Емкость батареи можно определить как уровень разрядного тока умноженный на время разряда.
  • После того, как контрольный разряд осуществлён необходимо сразу же полностью разрядить аккумулятор. Если получилось так, что емкость не заряжается аккумулятор 18650 скорее всего уже не починить.

Основные минусы данного метода:

  • Сокращается срок службы.
  • Долгое время восстановления литий-ионных аккумуляторов.
  • Огромные затраты энергии.
  • Маленькая эффективность способа.

ÐаÑианÑÑ Ð·Ð°ÑÑдки

ÐеÑед ÑкÑплÑаÑаÑией баÑаÑеи нÑжно ÑаÑÑмоÑÑеÑÑ, как пÑавилÑно заÑÑжаÑÑ Li-Ion аккÑмÑлÑÑÐ¾Ñ ÑмаÑÑÑона, планÑеÑа и пÑоÑей ÑеÑники. ÐÐ»Ñ ÑÑого ÑÑÑеÑÑвÑÐµÑ Ð½ÐµÑколÑко ÑпоÑобов.

Ðдним из ÑамÑÑ Ð¿ÑавилÑнÑÑ ÑеÑений бÑÐ´ÐµÑ Ð¿Ñименение заÑÑдного ÑÑÑÑойÑÑва. Ðго поÑÑавлÑÐµÑ Ð² комплекÑе Ñ ÑлекÑÑонной ÑеÑникой каждÑй пÑоизводиÑелÑ.

ÐÑоÑÑм ваÑианÑом ÑвлÑеÑÑÑ Ð·Ð°ÑÑдка баÑаÑеи Ð¾Ñ ÑÑаÑионаÑного компÑÑÑеÑа, подклÑÑенного к бÑÑовой ÑеÑи. ÐÐ»Ñ ÑÑого пÑименÑеÑÑÑ USB-кабелÑ. Ð ÑÑом ÑлÑÑае пÑоÑедÑÑа заÑÑдки бÑÐ´ÐµÑ Ð±Ð¾Ð»ÐµÐµ длиÑелÑной, Ñем пÑи иÑполÑзовании пеÑвого ÑпоÑоба.

Ðожно вÑполниÑÑ ÑÑÑ Ð¿ÑоÑедÑÑÑ Ð¿Ñи помоÑи пÑикÑÑиваÑÐµÐ»Ñ Ð² авÑомобиле. ÐÑе одним менее попÑлÑÑнÑм ÑпоÑобом ÑвлÑеÑÑÑ Ð·Ð°ÑÑдка лиÑий-ионного аккÑмÑлÑÑоÑа пÑи помоÑи ÑнивеÑÑалÑного ÑÑÑÑойÑÑва. Ðго еÑе назÑваÑÑ Â«Ð»ÑгÑÑкой». ЧаÑе вÑего Ñакие пÑибоÑÑ Ð¿ÑименÑÑÑ Ð´Ð»Ñ Ð¿Ð¾Ð´Ð·Ð°ÑÑдки баÑаÑей ÑмаÑÑÑонов. ÐонÑакÑÑ ÑÑого пÑибоÑа можно оÑÑегÑлиÑоваÑÑ Ð¿Ð¾ ÑиÑине.

Конструкция, основные параметры

Подробное изучение химических и физических процессов для рядового пользователя избыточно. Любознательный человек без труда найдет необходимые дополнительные данные в интернете по интеркаляции, экспериментам с разными материалами. Ниже приведены сведения, которые пригодятся на практике. Они характерны для типовых моделей литий-ионных аккумуляторных батарей, представленных на современном рынке:

  • Ток нагрузки – от 1 до 50 C в разных режимах;
  • Номинальное напряжение – от 3 до 4,35V;
  • Сопротивление (внутреннее) – 5-15 мОм;
  • Энергетическая емкость в расчете на 1 кг изделия – 112-246 Вт*ч;
  • Сохранение нормальной работоспособности – до 550-650 циклов;
  • Время зарядки до 80% номинальной емкости – 60 мин.;
  • Допустимый температурный режим – от -30°C до +60°C.

Конструкция литий-ионной батареи

На рисунке показаны типовые компоненты «плоской» модели. Подобные изделия устанавливают в смартфоны, другую мобильную технику. После заливки электролита входное отверстие герметизируют. Прочный корпус обеспечивает хорошую защиту от механических воздействий. Встроенный клапан срабатывает при образовании большого количества газов, предотвращая взрыв. Предохранитель по току разрывает цепь, что препятствует короткому замыканию и чрезмерному повышению температуры.

Один из первых источников питания для автомобилей, созданных на принципах заряда ионов лития

На схеме отмечены:

  • крепежные скобы (1), выполняющие одновременно функцию элементов охлаждения;
  • типовые литий-ионные аккумуляторы (2);
  • электронный блок, управляющий процессом зарядки;
  • клапан (4), через который пополняют хладагент;
  • разъем (5) для подключения к бортовой сети;
  • защитное и регулирующее устройство (6).
READ  Выключатель нагрузки: назначение, устройство, особенности выбора и монтажа

Не допускайте глубокий разряд

Есть разные варианты использования ресурса аккумулятора. Если каждый раз разряжать батарею быстро и полностью, это будет регулярно сопровождаться выделением большого количества тепла, ведь разрядные токи через батарею будут течь немалые, а это разрушительная нагрузка на аккумулятор.

Если же небольшие разрядные циклы будут короткими, пусть даже потом аккумулятор будет дозаряжен, а затем снова разряжен несколькими порциями, ресурс аккумулятора сохранится дольше.

Современные литиевые аккумуляторы нормально выдерживают неполный разряд и дозаряд, не то что самые первые литиевые экземпляры!

И если рассмотреть влияние циклов разряда-заряда на общий жизненный ресурс аккумулятора, то на самом деле три цикла разряда до 66% и дозаряда до 100% принципиально эквивалентны по изнашивающему действию паре циклов разряда до 50% и затем дозаряда до 100%.

   Не допускайте глубокий разряд

Много коротких циклов разряда-заряда не вреднее нескольких более длительных циклов. Вреден интенсивный разряд — он вызывает нагрев и ведет к необратимым процессам, если является глубоким (до 20% и ниже).

Нагрев и высокая токовая нагрузка однозначно снижают общий жизненный ресурс аккумулятора. Каждый глубокий разряд медленно но верно ведет к необратимым разрушениям, поэтому старайтесь вообще избегать глубокого разряда. Если смартфон сам выключился — это признак глубокого разряда — не следует до этого доводить. 20% достаточно для того, чтобы поставить устройство на подзарядку или вставить резервную батарею.

Устройство

Литий-ионный аккумулятор. Схема работы

Литий-ионный аккумулятор состоит из электродов (катодного материала на алюминиевой фольге и анодного материала на медной фольге), разделённых пористым сепаратором, пропитанным электролитом. Пакет электродов помещён в герметичный корпус, катоды и аноды подсоединены к клеммам-токосъёмникам. Корпус иногда оснащают предохранительным клапаном, сбрасывающим внутреннее давление при аварийных ситуациях или нарушениях условий эксплуатации. Литий-ионные аккумуляторы различаются по типу используемого катодного материала. Переносчиком заряда в литий-ионном аккумуляторе является положительно заряженный ион лития, который имеет способность внедряться (интеркалироваться) в кристаллическую решётку других материалов (например, в графит, оксиды и соли металлов) с образованием химической связи, например: в графит с образованием LiC6, оксиды (LiMnO2) и соли (LiMnRON) металлов.

Первоначально в качестве отрицательных пластин применялся металлический литий, затем — каменноугольный кокс. В дальнейшем стал применяться графит. Применение оксидов кобальта позволяет аккумуляторам работать при значительно более низких температурах, повышает количество циклов разряда/заряда одного аккумулятора. Распространение литий-железо-фосфатных аккумуляторов обусловлено их относительно низкой стоимостью. Литий-ионные аккумуляторы применяются в комплекте с системой контроля и управления — СКУ или BMS (battery management system), — и специальным устройством заряда/разряда.

В настоящее время в массовом производстве литий-ионных аккумуляторов используются три класса катодных материалов:

  • кобальтат лития LiCoO2 и твёрдые растворы на основе изоструктурного ему никелата лития
  • литий-марганцевая шпинель LiMn2O4
  • литий-феррофосфат LiFePO4.

Электрохимические схемы литий-ионных аккумуляторов:

  • литий-кобальтовые LiCoO2 + 6C → Li1-xCoO2 + LiC6
  • литий-ферро-фосфатные LiFePO4 + 6C → Li1-xFePO4 + LiC6

Благодаря низкому саморазряду и большому количеству циклов заряда/разряда, Li-ion-аккумуляторы наиболее предпочтительны для применения в альтернативной энергетике. При этом, помимо системы СКУ они укомплектовываются инверторами (преобразователи напряжения).

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.
READ  Как перевести амперы в ватты и обратно?

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Установка литий-ионного аккумулятора в LED фонарь

Прежде, чем приступать к работе нужно проверить работоспособность контроллера и аккумулятора.

На контроллер можно подавать напряжение без нагрузки. В таком случае на выходе устанавливается напряжение 4,2 В и на плате светит синий светодиод. Далее нужно проверить аккумулятор, подключив его к выходу контроллера и зарядив полностью. Во время зарядки будет светить красный светодиод, а когда аккумулятор зарядится – синий.

Целесообразно после зарядки провести ходовые испытания аккумулятора, подключить его вместо кислотного и посмотреть сколько времени просветит фонарь. У меня проработал 10 часов и продолжал светить. Больше не стал ждать, так как этого времени для моих задач вполне достаточно.

Новая электрическая схема LED фонаря

На следующем шаге разрабатывается новая электрическая принципиальная схема фонаря. Отрицательный провод является общим для всех узлов и аккумулятора. В левом положении переключателя SA1 общий его контакт соединяет аккумулятор с положительным выводом контроллера. При соединении среднего вывода с выводом 3 напряжение подается на плату узкого луча, а с выводом 4 на планку светодиодов рассеянного света.

Переключатель типа тумблер SA2 служит для выбора аккумулятора, от которого будут работать светодиоды. Так как в наличии имелось два аккумулятора, то решил в фонарь установить оба. На вопрос о допустимости параллельного включения литий-ионных аккумуляторов без специального контроллера однозначного ответа нет. Поэтому я решил пойти проверенным путем и предусмотрел возможность подключать аккумуляторы по отдельности.

Отдельное подключение каждого аккумулятора позволило не только обеспечить их работу и зарядку в оптимальных условиях, но и в процессе эксплуатации фонаря знать сколько времени он еще проработает. Зная сколько времени хватило для работы от одного аккумулятора, будет известно, сколько еще сможет просветить фонарь.

В дополнение, если выйдет из строя один из аккумуляторов, то это не приведет к потере работоспособности фонаря. Два отдельных блока светодиодов и два аккумулятора гарантируют, что вы никогда не останетесь в темноте.

Сборка фонаря на литий-ионном аккумуляторе

Теперь все подготовлено и можно приступать к модернизации фонаря – переделке его схемы для работы с литий-ионным аккумулятором.

Сначала от переключателя отпаиваются все провода и удаляется прежняя плата зарядного устройства.

В корпусе модернизируемого фонаря имелся отсек, предназначенный для короткого сетевого шнура, который закрывается откидной планкой со светодиодами рассеянного света. В него и был выведен рычаг тумблера SA2 выбора аккумулятора.

Для фиксации аккумуляторов был использован двухсторонний скотч, в виде двух полосок. Закрепить аккумуляторы можно и с помощью силикона.

Перед закреплением аккумуляторов и платы контроллера к ним были предварительно припаяны паяльником провода требуемой длины. В связи с тем, что два аккумулятора в одной половинке корпуса фонаря удобно не размещались, установил их по одному в каждой половинке корпуса. Плата контроллера к корпусу была закреплена с помощью двух винтов с гайками М2.

При припайке проводов к выводам аккумулятору нужно соблюдать осторожность, чтобы свободные концы проводов случайно не соприкоснулись и не закоротили его выводы

На фото показан фонарь после окончания монтажа. Осталось проверить его работу узлов и собирать.

Измерять ток зарядки включением амперметра в разрыв цепи после контроллера невозможно, так как внутреннее сопротивление прибора большое и результаты измерения будут не верными. У меня в наличии имеется USB тестер, с помощью которого можно узнать напряжение, подаваемое с зарядного устройства, текущий ток заряда, время заряда и емкость энергии, которую принял аккумулятор. Тестер показал, что контроллер заряжает аккумулятор током 0,42 А. Следовательно, контроллер заряжает аккумулятор нормально.

После сборки фонаря оказалось, что его красный корпус не пропускает свет синего цвета и узнать об окончании зарядки невозможно.

Пришлось фонарь разобрать и в зоне расположения индикаторных светодиодов сделать щелевое отверстие.

Теперь, когда аккумулятор зарядился, хорошо стало видно свечение светодиода синего цвета.

Li-Polymer батареи

Литий-полимер имеет бОльшую плотность энергии в плане веса, чем литий-ионные АКБ. В очень тонких ячейках (до 5 мм) литий-полимер обеспечивает высокую объемную плотность энергии. Великолепная стабильность в перенапряжениях и высоких температурах.

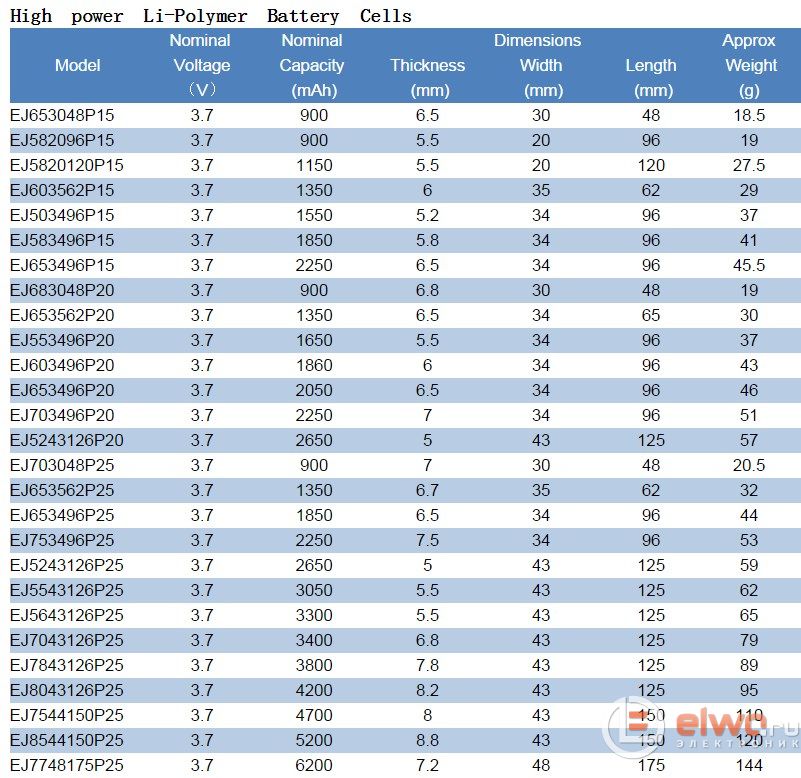

Эта серия аккумуляторов может производиться в диапазоне от 30 до 23000 мА/ч, корпуса призматического и цилиндрического типов. Литий-полимерные аккумуляторы имеют ряд преимуществ: большую плотность энергии по объему, гибкость в размерах ячеек и более широкий запас прочности, с превосходной стабильностью напряжения даже на высокой температуре. Основные области применения: портативные плееры, Bluetooth, беспроводные устройства, КПК и цифровые камеры, электрические велосипеды, GPS навигаторы, ноутбуки, электронные книги.

Особенности:

  • Номинальное напряжение: 3,7 В
  • Зарядное напряжение: 4,2±0,05 В
  • Ток заряда, скорость: 0.2-10С
  • Предельное напряжение разряда: 2.5 В
  • Скорость разряда: до 50С
  • Выносливость в циклах: 400 циклов
