Usb-осциллограф своими руками: схема

Использование резисторов серии ППР1

Приборы, в состав которых входят элементы этой линейки, весьма популярны. Благодаря высокой чувствительности, применяются для мониторинга электроаппаратуры. Для создания этого измерителя потребуются ЭЛТ, импульсный модулятор, выпрямитель и контакторы с обкладками. Установка кенотрона оправдана точностью полученных показаний. Устройство оперативного типа требует установки контроллера.

Величина сопротивления не выше 34 Ома, а проводимость сигнала с коэффициентом 4,2-4,5 Ом. Через модулятор низкой проводимости выполняют подключение USB-порта. Спектральные расширители для схемы берутся импульсного типа.

Важно! Необходимо организовать стабилизацию напряжения, расширитель закрепить рядом с компаратором, который уменьшит тепловые потери

Подгонка резисторов

Стоит отметить, что подгонка резисторов посредством удаления части пленки на сегодняшний день иногда используется даже в современной промышленности, то есть таким способом часто делается осциллограф из компьютера (USB или какой-нибудь другой).

Однако при этом сразу стоит отметить, что если вы собираетесь подгонять высокоомные резисторы, то в таком случае резистивная пленка ни в коем случае не должна быть прорезана насквозь

Все дело в том, что в таких устройствах она наносится на цилиндрическую поверхность в форме спирали, поэтому производить подпил нужно предельно осторожно, чтобы исключить возможность разрыва цепи

Если вы делаете осциллограф из компьютера своими руками, то для того, чтобы провести подгонку резисторов в домашних условиях, нужно просто использовать самую простую наждачную бумагу «нулевку».

  1. Первоначально у того резистора, у которого присутствует заведомо меньшее сопротивление, нужно удалить аккуратно защитный слой краски.
  2. После этого следует подпаять резистор к концам, которые и будут подклеиваться к мультиметру. Путем выполнения осторожных движений наждачной бумагой показатели сопротивления резистора доводятся до нормального значения.
  3. Теперь, когда резистор окончательно подогнан, место пропила нужно покрыть дополнительным слоем специализированного защитного лака или же клея.

На данный момент такой способ можно назвать наиболее простым и быстрым, но при этом он позволяет получить неплохие результаты, что и делает его оптимальным для проведения работ в домашних условиях.

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

  • Ненужные Bluetooth наушники или аудиомодуль.
  • Планшет или смартфон на Android.
  • Литий-ионный аккумулятор типоразмера 18650.
  • Холдер для него.
  • Контроллер заряда.
  • Гнездо Jack 2,1 Х 5,5 мм.
  • Разъем для подключения измерительных щупов.
  • Сами щупы.
  • Выключатель.
  • Пластиковая коробочка из-под губки для обуви.
  • Экранированный провод сечением 0,1 мм².
  • Тактовая кнопка.
  • Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

  1. Холдер.
  2. Выключатель.
  3. Контакты «BAT +» и «BAT —».
  4. Контроллер заряда.
  5. Контакты «IN +» и «IN —».
  6. Разъём Jack 2,1 Х 5,5 мм.
  7. Контакты «OUT+» и «OUT —».
  8. Контакты батареи.
  9. Плата управления.
  10. Контакты кнопки включения.
  11. Тактовая кнопка.
  12. Гнездо для щупов.
  13. Контакты микрофона.

Далее припаять провода к контроллеру заряда и плате управления, затем поместить их внутрь корпуса и зафиксировать термоклеем. Закрыть коробочку крышкой и защёлкнуть её.

Затем скачать из плеймаркета приложение виртуального осциллографа и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Следует проверить правильность подключения и исправность внутренних компонентов. Если все в порядке, нужно попробовать запустить осциллограф снова.

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

П О П У Л Я Р Н О Е:

Для работы в сети Интернет нужна программа — браузер.

На компьютере пользоваться Интернет Вы можете стандартной Opera, а для своего телефона удобнее будет использовать Opera Mini.

Opera Mini
— это один из популярных в мире браузеров, который отлично работает практически на любом телефоне.

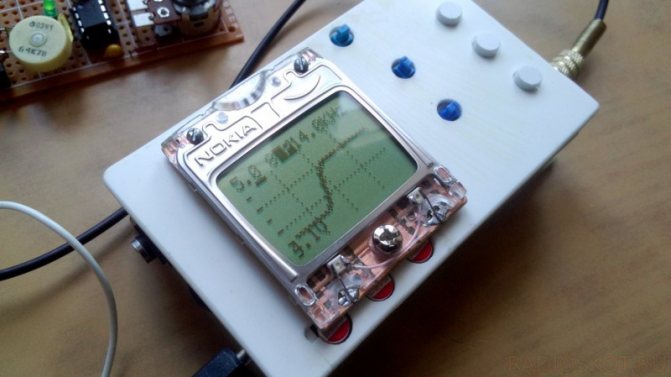

Любому радиолюбителю сложно представить свою лабораторию без такого важного измерительного прибора, как осциллограф. И, действительно, без специального инструмента, позволяющего анализировать и измерять действующие в цепи сигналы, ремонт большинства современных электронных устройств невозможен

С другой стороны, стоимость этих приборов нередко превышает бюджетные возможности рядового потребителя, что вынуждает его искать альтернативные варианты или изготавливать осциллограф своими руками.

Реализация защиты, экранирования сигнала и снижения погрешности

Для того чтобы частично защитить свое устройство от возможного выхода из строя, а также стабилизировать сигнал и расширить диапазон входных напряжений, может использоваться схема простого осциллографа для планшета, которая уже долгое время успешно применяется для сборки приборов для компьютера. В ней применяются дешевые компоненты, среди которых стабилитроны КС119А и два резистора на 10 и 100 кОм. Стабилитроны и первый резистор подключаются параллельно, а второй, более мощный, резистор используется на входе схемы, чтобы расширить максимально возможный диапазон напряжений. В результате пропадает большое количество помех, а напряжение повышается до 12 В.

READ  Требования пожарной безопасности к электроустановкам

Само собой, следует учитывать, что осциллограф из планшета работает в первую очередь со звуковыми импульсами. Поэтому стоит позаботиться о качественном экранировании как самой схемы, так и щупов. При желании подробную инструкцию по сборке данной схемы можно найти на одном из тематических форумов.

Электрическая схема

Если вам необходим приставка к компьютеру, то сделать осциллограф будет гораздо сложнее. Сегодня в интернете можно отыскать довольно большое количество разных схем этих устройств, и для изготовления, например, двухканального осциллографа вам будет необходимо только их продублировать. Второй канал зачастую актуален в случае, когда надо сравнивать два сигнала или же осциллограф используется для подключения внешней синхронизации
.

Как правило, схемы очень простые, но так, вы самостоятельно обеспечите очень большой диапазон доступных измерений, используя минимум радиодеталей. Причем аттенюатор, который изготавливается по классической схеме, потребовал бы от вас наличие узкоспециализированных высокомегаомных резисторов, а его сопротивление на входе все время менялось при переключении диапазона. Поэтому вы бы испытывали некоторые ограничения при использовании обычных осциллографических проводов, рассчитанных на импеданс входа не больше 1 мОм.

Как выбрать резисторы делителя напряжения

Из-за того, что зачастую радиолюбители испытывают сложности с тем, чтобы подобрать прецизионные резисторы, часто бывает так, что приходится выбирать устройства широкого профиля, которые надо максимально точно подогнать
, иначе сделать своими руками осциллограф из компьютера не получится.

Подстроечные резисторы делителя напряжения

В этом случае каждое плечо делителя имеет два резистора, один является постоянным, второй – подстроечный. Минус этого варианта, это его громоздкость, но точность ограничивается лишь тем, какие доступные характеристики имеет измерительный аппарат.

Как выбрать обычные резисторы

Еще один вариант сделать осциллограф из компьютера – это выбрать пары резисторов. Точность в этом случае обеспечивается благодаря тому, что используются пары из двух комплектов с довольно приличным разбросом

Тут важно изначально выполнить тщательные замеры всех устройств, а после подобрать пары, суммарное сопротивление которых будет самым подходящим для вашей схемы

Сегодня подгонка резисторов с помощью удаления части пленки часто используется даже в современной промышленности, то есть так, нередко делается осциллограф из компьютера.

Но нужно сказать, что если вы хотите подгонять высокоомные резисторы, то резистивная пленка не должна быть разрезана насквозь. Так как в этих устройствах она находится на цилиндрической поверхности в виде спирали, потому делать подпил надо предельно аккуратно, чтобы не допустить разрыва цепи
. Затем:

После, когда резистор полностью подогнан, место пропила
покрывают слоем специального защитного лака.

Сегодня этот способ наиболее быстрый и простой, но при этом дает хорошие результаты, что и сделало его оптимальным для домашних условий.

Что нужно учесть

Существует ряд правил, которые необходимо выполнять в любом случае, если решили проводить эти работы:

  • Используемый компьютер для осциллографа обязательно нужно заземлить.
  • Нельзя подключать заземление к розетке. Оно подсоединяется через специальный корпус линейного входного разъема с корпусом системного блока. В данном случае, независимо, попадаете ли вы в фазу или ноль, у вас не будет замыкания.

Говоря иначе, в розетку может подсоединяться только провод, который соединяется с резистором
, и находится в схеме адаптера с номинальным значением один мегом. Если же вы попробуете включить в сеть провод, который контактирует с корпусом, то почти во всех случаях это обязательно приведет к самым плачевным последствиям.

Осциллографы на 10 В

В схемах с подобным напряжением применяются резисторы закрытого типа и стабилитрон. Их параметры чувствительности по вертикали подбираются до 2 мВ. При расчёте полосы пропускания максимальное сопротивление устройства согласовывается с ёмкостью проводных конденсаторов. Диоды подбирают с напряжением 2 В, резисторы желательно выбирать полевые. Выбор диодов на такое напряжение позволит снизить частоту дискретизации до минимума и увеличить скорость передачи. Из-за быстрой развёртки данных предельная частота резко падает. Использование стабилитрона или делителя, выполненного из модулятора, поможет решить эту проблему.

Схема на 10 В

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

  • Ненужные Bluetooth наушники или аудиомодуль.
  • Планшет или смартфон на Android.
  • Литий-ионный аккумулятор типоразмера 18650.
  • Холдер для него.
  • Контроллер заряда.
  • Гнездо Jack 2,1 Х 5,5 мм.
  • Разъем для подключения измерительных щупов.
  • Сами щупы.
  • Выключатель.
  • Пластиковая коробочка из-под губки для обуви.
  • Экранированный провод сечением 0,1 мм².
  • Тактовая кнопка.
  • Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

  1. Холдер.
  2. Выключатель.
  3. Контакты «BAT + и «BAT — .
  4. Контроллер заряда.
  5. Контакты «IN + и «IN — .
  6. Разъём Jack 2,1 Х 5,5 мм.
  7. Контакты «OUT+ и «OUT — .
  8. Контакты батареи.
  9. Плата управления.
  10. Контакты кнопки включения.
  11. Тактовая кнопка.
  12. Гнездо для щупов.
  13. Контакты микрофона.

Затем скачать из плеймаркета приложение виртуального осциллографа
и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Двухканальные устройства

Когда требуется сравнить два вида сигнала, применяют такие приборы. Выделяют две разновидности:

  1. Двухканальные – для наблюдения импульсов с идентичных Y-каналов. Переключая тумблером, поочерёдно подают выходные сигналы на пластины ЭЛТ. Наблюдают отдельно каждый сигнал входов Y1-Y2 или совместно. Второй – при каждом обратном ходе развёртки.
  2. Двухлучевые – у них в наличии два отдельных Y-канала и двухлучевое исполнение ЭЛТ. У такого прибора совместный запуск генератора горизонтальной развёртки, включение вертикальной развёртки происходит для каждого канала отдельно. Это разрешает видеть 2 осциллограммы одновременно.

Двухканальные устройства

Сенсорный выключатель своими руками

Когда требуется сравнить два вида сигнала, применяют такие приборы. Выделяют две разновидности:

  1. Двухканальные – для наблюдения импульсов с идентичных Y-каналов. Переключая тумблером, поочерёдно подают выходные сигналы на пластины ЭЛТ. Наблюдают отдельно каждый сигнал входов Y1-Y2 или совместно. Второй – при каждом обратном ходе развёртки.
  2. Двухлучевые – у них в наличии два отдельных Y-канала и двухлучевое исполнение ЭЛТ. У такого прибора совместный запуск генератора горизонтальной развёртки, включение вертикальной развёртки происходит для каждого канала отдельно. Это разрешает видеть 2 осциллограммы одновременно.
READ  Бензогенератор своими руками: инструкции для изготовления

USB-осциллографы

Если у вас нет портативного устройства вроде планшета, но имеется ноутбук или компьютер, не стоит расстраиваться. Из них также можно сделать прекрасный Самым простым вариантом будет подключение щупов к микрофонному входу компьютера по такому же принципу, как описывалось в начале статьи.

Однако, учитывая его ограничения, этот вариант подойдет далеко не всем. В таком случае может использоваться USB-осциллограф, который обеспечит такие же характеристики, как и приставка с передачей сигнала по Wi-Fi. Стоит отметить, что такие приборы иногда работают с некоторыми планшетами, которые поддерживают технологию подключения внешних устройств OTG. Само собой, ЮСБ-осциллограф также пытаются сделать самостоятельно, причем довольно успешно. По крайней мере, именно этой поделке посвящено большое количество тем на форумах.

Напечатать

Как сделать модель на 15 В

При сборке используют линейные резисторы, сопротивление которых на уровне предела – 5 Мом. Это разрешает стабилитрону работать в щадящем режиме. При выборе конденсаторов предварительно тестером измеряется пороговое напряжение.

Внимание! Полученные результаты тестирования, при использовании для прибора настроечных резисторов, бывают неточными. Использовать подобает линейные резисторы

При сборке не забывают смонтировать порт, присоединяемый через щуп к микросхеме, при этом через шину подключают делитель. Использование вакуумных диодов в сборке позволит контролировать уровень амплитуды колебаний.

USB осциллограф своими руками схема

Сборка USB осциллографа обойдётся вам всего в 250–300 рублей и сделать вы его можете своими руками.

  • Устанавливаем на сигнальные линии USB порта согласующие резисторы на 68 Ом. Между землёй и сигнальными жилами устанавливаем керамические конденсаты для снижения помех. Их ёмкость должна быть 100 нФ. Такой же конденсатор и с такой же ёмкостью устанавливаем параллельно «электролиту» на 47 мкФ, который установлен по цепям питания +5 В и земля.
  • Устанавливаем стабилитроны на 3,6 В между сигнальными линиями и землёй. Светодиод индикации включения ставится последовательно с сопротивлением на 220–470 Ом. Резистор на 1,5–2,2 кОм определяет устройство операционной системы. Провода USB кабеля подпаиваются к плате по соответствующей распиновке кабеля.
  • После перезагрузки Windows нужно заново переткнуть осциллограф в USB порт. Необходимо также снять FUSE бит на 8 CKDIV 8. Каких-либо сторонних драйверов этот электронный прибор для своей работы не потребует. Аналогично клавиатуре и мышке он определяется тоже как Hid устройство. Хотя при первичном подключении осциллограф определяется как Easylogger. Четвёртая версия Usbscope и выше, обеспечивают поддержку 64 — битной операционной системы Windows. Для нормальной работы осциллографа на компьютере должен присутствовать Netframework и Oscilloscope — программа-осциллограф, показывающая сигнал, который подаётся на вход звуковой карты.
  • На практике этот гаджет нашёл своё применение не только в радиоэлектронике, но и для настроек автомобильных систем зажигания, определения расхода топлива и прочих нужд. Чтобы подключить его к измеряемой схеме нужно спаять два щупа. Для снижения уровня помех желательно использовать экранированный провод, а также тюльпаны или RCA разъём, которые обеспечивают быстрое подключение и отключение щупов от осциллографа. Один из щупов осциллографа для измерения оканчивается контактом в мультиметре для сигнальной жилы, а с помощью «крокодила» подключается к земле. На втором его щупе «крокодилы» разных цветов — для сигнальной жилы и земли.

Для профессионалов такая электронная «игрушка» явно не подойдёт. А для начинающих радиолюбителей — это очень даже неплохой симулятор осциллографа для приобретения определённых практических навыков.

Многоканальные модификации

Для того чтобы собрать USB-осциллограф своими руками (схема показана ниже), стабилитрон потребуется довольно мощный. Проблема в данном случае заключается в повышении пропускной способности цепи. В некоторых ситуациях работа резисторов может нарушаться из-за смены предельной частоты. Для того чтобы решить эту проблему, многие используют вспомогательные делители. Указанные устройства во многом помогают повысить порог предельного напряжения.

Сделать делитель можно при помощи модулятора. Конденсаторы в системе необходимо устанавливать только возле стабилитрона. Для повышения полосы пропускания используются аналоговые резисторы. Параметр отрицательного сопротивления в среднем колеблется в районе 3 Ом. Диапазон по блокированию зависит исключительно от мощности стабилитрона. Если предельная частота резко падает во время включения устройства, то конденсаторы необходимо заменить на более мощные. Некоторые специалисты в данном случае советуют устанавливать диодные мосты

Однако важно понимать, что чувствительность системы в этой ситуации значительно ухудшается

Дополнительно необходимо сделать щуп для устройства. Для того чтобы осциллограф не конфликтовал с персональным компьютером, целесообразнее микросхему использовать типа ММР20. Сделать щуп можно из любого проводника. В конечном итоге человеку останется только прибрести порт для него. Затем при помощи паяльника вышеуказанные элементы можно соединить.

Изготовление из аудиокарты

Осциллограф, собранный из внешнего аудиоадаптера, обойдётся всего в 1,5-2 доллара и займёт минимум времени на своё изготовление. По размеру он получится не больше обычной флешки, а по функционалу не уступит своему большому собрату.

Необходимые детали:

  • USB аудиоадаптер.
  • Резистор на 120 кОм.
  • Штекер mini Jack 3,5 мм.
  • Измерительные щупы.

Нужно разобрать аудиоадаптер, для этого стоит поддеть и расщёлкнуть половинки корпуса.

Выпаять конденсатор C6 и припаять на его место резистор. Затем установить плату обратно в корпус и собрать его.

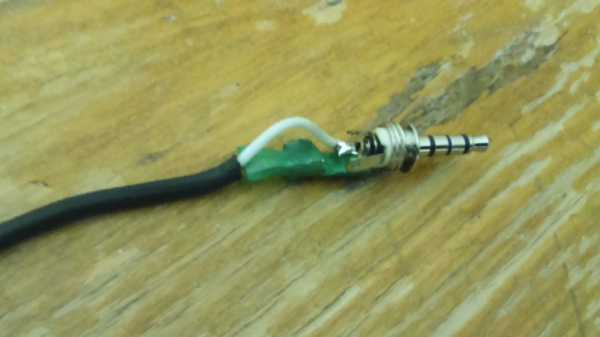

Следует отрезать от щупов стандартный штекер и припаять на его место мини-джек. Подключить щупы ко звуковому входу аудиоадаптера.

Затем нужно скачать соответствующий архив и распаковать его. Вставить карту в USB разъём.

Осталось самое простое: зайти в Диспетчер устройств и во вкладке «Аудио, игровые и видеоустройства» найти подключённый USB аудиоадаптер. Щёлкнуть по нему правой кнопкой мыши и выбрать пункт «Обновить драйвер».

Что делать дальше, показано на картинках:

Нужно указать путь к папке device из распакованного архива и нажать Enter:

После нажатия на «Далее» произойдёт установка драйверов из указанной папки. Если пропустить этот этап и оставить стандартные драйвера, осциллограф не заработает.

Затем переместить файлы miniscope.exe, miniscope.ini и miniscope.log из архива в отдельную папку. Запустить «miniscope.exe».

Перед использованием программу нужно настроить. Необходимые настройки показаны на скриншотах:

Если коснуться щупами источника сигнала, в окне осциллографа должна появиться кривая:

Таким образом, чтобы превратить аудиоадаптер в осциллограф, нужно приложить минимум усилий. Но стоит помнить, что погрешность такого осциллографа составляет 1-3%, чего явно недостаточно для работы со сложной электроникой. Он отлично подойдёт для начинающего радиолюбителя, а мастерам и инженерам стоит присмотреться к другим, более точным осциллографам.

Самый простой вариант создания карманного осциллографа

Если замеряемая частота находится в диапазоне слышимых человеческим ухом частот, а уровень сигнала не превышает стандартный микрофонный, то собрать осциллограф из планшета на «Андроид» своими руками можно без каких бы то ни было дополнительных модулей. Для этого достаточно разобрать любую гарнитуру, на которой должен обязательно присутствовать микрофон. Если подходящей гарнитуры нет, то потребуется купить звуковой штекер 3,5 мм обязательно с четырьмя контактами. Перед припаиванием щупов уточните распиновку разъема вашего гаджета, ведь их бывает два вида. Щупы необходимо подключить к пинам, соответствующим подключению микрофона на вашем устройстве.

READ  Электролитический конденсатор

Далее следует загрузить из «Маркета» программное обеспечение, способное замерять частоту на микрофонном входе и рисовать график на основе полученного сигнала. Таких вариантов довольно много. Поэтому при желании будет из чего выбрать. Как и говорилось ранее, не потребовалась переделка планшета. Осциллограф будет готов сразу же после калибровки приложения.

Схема простого осциллографа

Схема простого осциллографа включает в себя стабилитрон на 5 В. Пропускная способность его зависит от типов резисторов, которые устанавливаются на микросхему. Для увеличения амплитуды колебаний используются конденсаторы. Изготовить щуп для осциллографа своими руками можно из любого проводника. При этом порт подбирается в магазине отдельно. Резисторы первой группы минимум сопротивление в цепи должны выдерживать на уровне 2 Ом. При этом элементы второй группы должны быть более мощными. Также следует отметить наличие на схеме диодов. В некоторых случаях они выстраиваются в мосты.

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

  • Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
  • Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем — полностью вывести из строя ваш смартфон или планшет).
  • На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Самодельная приставка с Bluetooth-модулем

Если же требуется более широкий диапазон частот, то приведенным выше вариантом ограничиться не получится. Тут на помощь приходит новый вариант – отдельный гаджет, представляющий собой приставку с аналогово-цифровым преобразователем, обеспечивающий передачу сигнала в цифровом виде. Аудиотракт смартфона или планшета в данном случае уже не задействуется, а значит, можно достигнуть более высокой точности измерений. По сути, на этом этапе они представляют собой только портативный дисплей, а вся информация собирается уже отдельным устройством.

Собрать осциллограф из планшета на «Андроид» с беспроводным модулем можно самому. В сети есть пример, когда похожее устройство еще в 2010 году реализовывалось с помощью двухканального аналогово-цифрового преобразователя, созданного на базе микроконтроллера PIC33FJ16GS504, а в качестве передатчика сигнала служил Bluetooth-модуль LMX9838. Устройство получилось довольно функциональным, но сложным в сборке, поэтому для новичков его сделать будет непосильной задачей. Но, при желании, найти подобный проект на тех же радиолюбительских форумах не проблема.

Самодельные варианты современных приставок-осциллографов

Само собой, на форумах наблюдается всплеск разнообразных идей, с помощью которых энтузиасты пытаются осуществить свою давнюю мечту — самостоятельно собрать осциллограф из планшета на «Андроид» с Wi-Fi-каналом. Одни модели получаются удачными, другие нет. Тут уже остается вам решать, попытать ли тоже счастья и сэкономить несколько долларов, собрав прибор самостоятельно, или же приобрести готовый вариант. Если не уверены в своих силах, то лучше не рисковать, чтобы потом не сожалеть о потраченных впустую средствах.

В противном случае — добро пожаловать в одно из сообществ радиолюбителей, в котором вам смогут дать дельный совет. Возможно, впоследствии именно по вашей схеме новички будут собирать свой первый в жизни осциллограф.

Осциллографы на 10 В

Изготавливается осциллограф своими руками со стабилитроном, а также резисторами закрытого типа. Если рассматривать параметры устройства, то показатель вертикальной чувствительности должен находиться на уровне 2 мВ. Дополнительно следует рассчитать полосу пропускания. Для этого берется емкость конденсаторов и соотносится с предельным сопротивлением системы. Резисторы для устройства больше всего подходят полевого типа. Чтобы минимизировать частоту дискретизации, многие специалисты советуют применять только диоды на 2 В. За счет этого можно добиться большой скорости передачи сигнала. Для того чтобы функция слежения выполнялась довольно быстро, микросхемы устанавливаются типа ММР20.

Если запланировать режимы хранения и воспроизведения, то необходимо воспользоваться другим типом. Курсорные измерения в данном случае будут недоступны. Основной проблемой этих осциллографов можно считать резкое падение предельной частоты. Связано это, как правило, с быстрой разверткой данных. Решить поставленную задачу можно только с применением высококачественного делителя. При этом многие также полагаются на стабилитрон. Сделать делитель можно при помощи обычного модулятора.

Схема простого осциллографа

Чтобы понять, как устроен прибор, изучают стандартную блок-схему.

Самоделки своими руками: электрика DIY

В формировании сигнала на экране участвуют два вида отклонения луча: по вертикали и горизонтали. Пользуясь системой координат, эти развёртки обозначили как: Y и Х.

В блоке развёртки по вертикали выполняется обработка сигнала, подающегося в канал через аттенюатор. Он ступенчато регулирует амплитуду исследуемых величин, не допуская превышения должного уровня. Это удерживает изображение в границах дисплея.

Для синхронизации работы узла задающего генератора Х – отклонения с канала вертикальной развёртки на него подаётся сигнал. По умолчанию канал Y работает в открытом режиме. Отклонение луча по вертикали в этом случае в точности совпадает с уровнем сигнала. Помеха постоянной составляющей, при её наличии, будет смещать картинку или же загонять за границы дисплея. Это сильно мешает работе и требует постоянной подстройки ступенчатого регулятора.

Использование режима закрытого входа помогает этого избежать. Закрытый видеовход подразумевает включение конденсатора между ним и схемой. Конденсатор играет роль ёмкостного фильтра для постоянной составляющей входного сигнала.

Канал горизонтальной развёртки (X) подсоединяется к генератору. Тот выдаёт команды для отклонения луча ЭЛТ по горизонтали и действует в четырёх позициях:

  1. Режим внутренней синхронизации. Применяется для обработки сигнала, имеющего постоянную частоту. Возможна работа в режиме автоколебаний, где частота выставляется вручную. Выполняются захват частоты сразу после входа и повышение стабильности картинки.
  2. Режим внешней синхронизации, когда выполняется пуск генератора от входящего импульса. Актуален, когда синхронизация осуществляется от входа Y, по которому подаётся испытуемый сигнал. Команда запуска выполняется по фронту или спаду всплеска, а также по команде источника внешних пульсаций. Такой регламент работы удобен для рассмотрения нестабильных колебаний.
  3. Обеспечение синхронизации от сети питания 220 В, 50 Гц. Используется при определении искажений и помех от источников питания. Запуск блока происходит одновременно с импульсами напряжения сети.
  4. Однократный ручной пуск применим для слежения за сигналами логических схем непериодической природы. Чтобы снова включить генератор, его опять «взводят».

К сведению. Окончательное формирование уровней сигналов двух развёрток выполняют оконечные усилители.
