Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

  • мультиметр, который измеряет скорость.
  • LC метр.
  • Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

  1. Включить питание.
  2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
  3. Коснуться пальцами разъема датчика.
  4. При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

  • Конденсаторы металлоплёночные;
  • SMD резисторы;
  • Микросхемы;
  • Транзисторы;
  • Диоды.

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Настройка металлоискателя

На схеме металлодетектора отмечены определённые узлы, которые берутся во внимание, поскольку при дальнейшей сборке придётся ориентироваться именно на них. Это также может понадобиться в процессе настройки металлодетектора

Выброс колебаний тока генератором осуществляется после подключения к нему передающей катушки. Подобные колебания выходят из микросхемы МС1 в виде меандра.

Ток, наводимый ТХ и создающий поле, передаётся через приёмную катушку. По формируемому полю поисковая катушка уравновешивается с ТХ: проще говоря, из поля ТХ вычитается поле RX. С этой целью используется компенсационная катушка СХ. В зависимости от датчиков меняется её представление: в случае с датчиком DD CX катушка виртуальная, в датчике «КОЛЬЦО» СХ — реальная. Подключается она таким образом, чтобы направление движения тока в ней было противоположно приёмной катушке. Уравновешивание RX и ТХ достигается за счёт отматывания с компенсационной катушки.

Осциллографом контролируется сведение баланса, благодаря чему во всех положениях ручки устанавливается минимальная амплитуда. Один конец компенсационной катушки идёт на изготовление настроечной петли, которая приводится в действие после достижения амплитудой определённой точки, в которой она вновь начинает расти. ТХ и RX предварительно обязательно настраиваются по частоте, при этом ТХ должна быть выше RX на 100 Гц. Настроить все катушки на желаемую частоту можно путём их подключения к генератору металлоискателя «Терминатор 3» и осциллографу.

Настраивать СХ по частоте не нужно. При появлении под датчиком металлического объекта нарушается баланс, что провоцирует поступление в RX тока, который затем подаётся в предварительный усилитель и синхродетектор, который фиксирует фазы поступающего сигнала и выдаёт их в усилительные каналы. В последнем все полученные параметры усиливаются и подаются на компаратор МС8, который сравнивает полученные уровни сигналов и активирует звуковой генератор.

Принцип работы практически всех металлодетекторов сходен между собой, за исключением некоторых нюансов. В большинстве случаев они затрагивают отстройку прибора от грунта. В случае с металлоискателем «Терминатор М» отстройка фазовая.

Металлоискатель Терминатор 3 — схема и необходимые компоненты

Схема металлоискателя Терминатор-3

C1.1 — 330nf c16 — 220nf c33 — 680nf
C1.2 — 330nf c17 — 220nf c34 — 1500mf x 10v
C2.1 — 150nf c18 — 220nf c35 — 470mf x 10v
C2.2 — 15nf c19 — 220nf c36 — 470nf
C3 — 3,3nf c20 — 2,2m c37 — 1000mf x 6,3v
C4 — 3,3nf c21 – 470nf c38 — 1000mf x 6,3v
C5 — 1000pf c22 — 470nf c39 — 470nf
C6 — 120pf c23 — 47nf c40 — 1mf x 160v
C7 — 560pf c24 — 47nf c41 — 2,2mf
C8 — 39pf c25 — 4,7nf c42 — 560pf
C9 — 360pf c26 — 4,7nf c43 — 330pf
C10 — 1000pf c27 — 470nf
C11 — 1000pf c28 — 470nf
C12 — 4/12pf (подстр.) c29 — 47nf
C13 — 10nf c30 — 47nf
C14 — 10nf c31 — 680nf
C15 — 2,2nf c32 — 680nf
R1 — 100k r16 — 30k r31 — 470k
R2 — 22om r17 — 1k r32 — 47k
R3 — 100k r18 — 100om r33 — 47k
R4 — 10k r19 — 15k r34 — 470k
R5 — 300k r20 — 15k r35 — 470k
R6 — 2,4k r21 — 5,1k r36 — 30k
R7 — 100k (перемен) r22 — 47k r37 — 30k
R8 — 100k (перемен) r23 — 47k r38 — 24k
R9 — 2,4k r24 — 470k r39 — 10k (перемен. Сп5-35)
R10 — 1,5m r25 — 470k r40 — 24k
R11 — 1,5m r26 — 47k r41 — 15k
R12 — 100k r27 — 1k r42 — 24k
R13 — 110k r28 — 47k r43 — 100k
R14 — 470k r29 — 330om
R15 — 100k r30 — 470k
  • Мс1 — HEF4069UBP
  • MC2 — HEF4069UBP
  • MC3 — HEF4069UBP
  • MC4 — 74HC4066N
  • MC5 — HEF4069UBP
  • MC6 — HEF4069UBP
  • MC7 — HEF4069UBP
  • MC8 — LM193N
  • MC9 — KP1170EH6
  • MC10 — KP1171CП64
  • MC11 — TL431ACLP
  • VT1 — BC327-40
  • VT2 — BC327-40
  • VT3 — 2SC4204
  • VT4 — BC517
  • VD1 — 1N4148
  • VD2 — 1N4148
  • VD3 — светодиод (любой)
  • VD4 — FR157 (можно не ставить)
  • мультиметр с измерением емкости;
  • осциллограф;
  • LC метр.

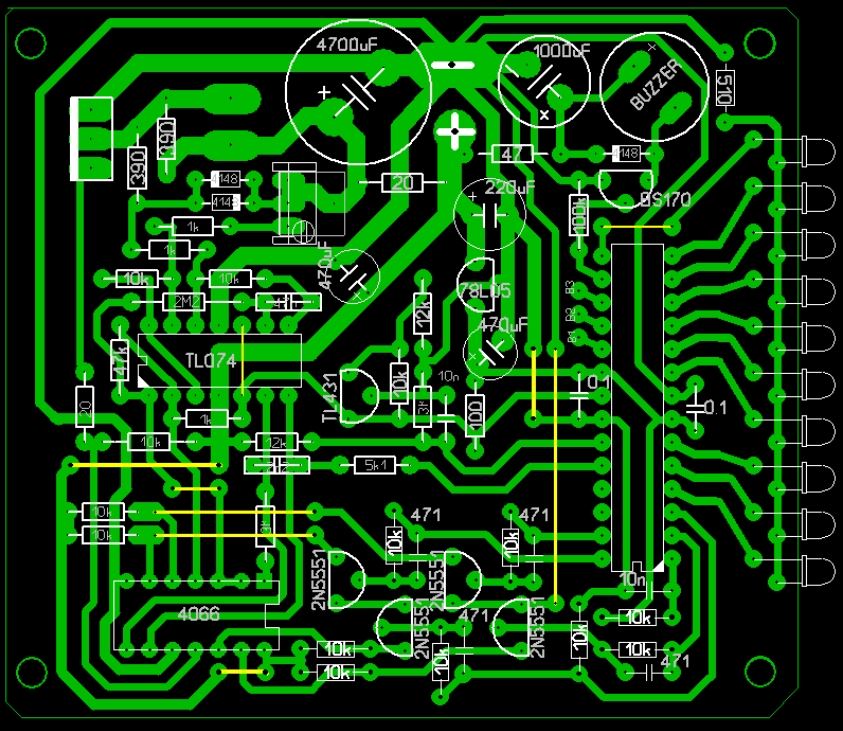

pechatnaya-plata-dlya-metalloiskatelya-terminator3-neskolko-versiy.rar

Глубина поиска

Оставляемые пользователями отзывы на «Терминатор» говорят о том, что максимальная глубина поиска металлодетектора превосходит аналогичный параметр другой модели — «Аси 250» со стандартной катушкой. Несмотря на подобные заверения, на практике оказывается, что по данному критерию «Терминатор» равен «Асе». При поиске на воздухе 50 украинских копеек глубина обнаружения составляет 32 сантиметра, в то время как поиск на грунте той же монеты ограничен 26–28 сантиметрами при пониженной чувствительности. В основном металлоискатель позволяет обнаруживать предметы на глубине не более штыка лопаты, что, впрочем, для такого прибора может быть очень хорошим показателем.

Металлодетектор «Терминатор Трио» нельзя отнести к устройствам, способным приступать к поиску сразу же после включения. Стоимость прибора в несколько раз меньше стоимости новой модели АСЕ 250, но при этом «Терминатор» больше подходит для тех искателей, которые хотят попробовать себя в приборном поиске.

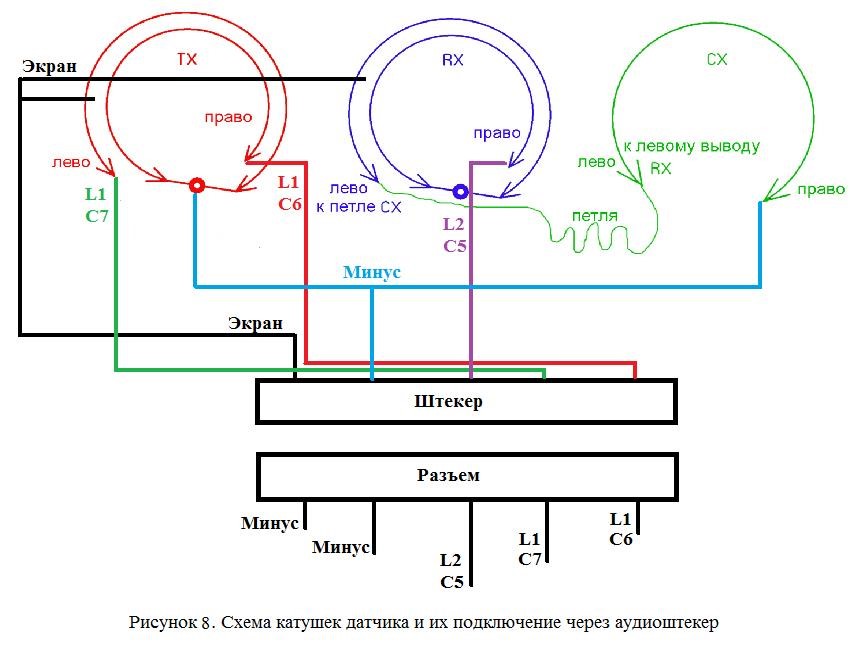

Катушка для металлоискателя терминатор 3

Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.

Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.

Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.

Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.

Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.

После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.

Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.

Ремонт катушки металлоискателя

Перед тем как приступить к ремонту, следует подготовить следующие инструменты:

  • Нож канцелярский;
  • Лампа накаливания;
  • Емкость для клея, желательно плоская;
  • Специальная или эпоксидная смола;
  • Средний и мелкий наждак;
  • Небольшой шпатель.

В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работы Электронного частотомера FM
Дискриминация металлов есть (Черный и все остальные)
Максимальная глубина поиска 0,6 метра
Программирумые микроконтроллеры есть
Рабочая частота 19 кГц
Уровень сложности начальный
Металлоискатель ПИРАТ
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 1,5 метр
Программирумые микроконтроллеры нет
Рабочая частота
Уровень сложности начальный
Металлоискатель ШАНС
Принцип работы PI (импульсный)
Дискриминация металлов есть
Максимальная глубина поиска 1 метр
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI AVR
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI W
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Квазар
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 17 кГц
Уровень сложности Средний
Металлоискатель Квазар ARM
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 16 кГц
Уровень сложности Средний
Металлоискатель Соха 3TD-M
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 5 — 17 кГц
Уровень сложности Средний
Металлоискатель Фортуна
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Средний
Металлоискатель Фортуна ПРО-2
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортуна М2 и М3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортунам М
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 7 — 16 кГц
Уровень сложности Высокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 метр (Зависит от размера катушки)
Программирумые микроконтроллеры нет
Рабочая частота 7 — 20 кГц
Уровень сложности Высокий

Индикация разряда аккумулятора

Нередко бывают случаи, когда оператор, увлёкшись поиском «кладов», не замечает разряд аккумуляторной батареи. Чтобы этого не происходило, в плату прибора впаивают микросхему МС 10. Её выводы подсоединяют к питанию металлодетектора. Сигнальные проводки припаивают к светодиоду, который врезают в панель блока управления МДТ 3.

При потере заряда АКБ светодиод начинает мигать, затем при снижении ёмкости на 80% лампочка начинает гореть постоянно. В этом случае аккумулятор ставят на подзарядку.

Дополнительная информация. МДТ 3 заводского исполнения стоит от 7 до 15 тыс.руб. В домашней мастерской изготовление металлоискателя этой модели обойдётся максимум в 3 тыс.руб.

Настройка дискриминации детектора

Устанавливаем переключатель SA2 в положение обнаружения цветмета. Показатель отсечения феррита — 40–50 кОм. Балансируем регулятор грунта в указанном диапазоне. Если показатель отсечения располагается на отметке 0–40 кОм, то увеличиваем емкость к С2. При показателе в 50 – 100 кОм — емкость к С1. Значение регулятора дискриминации должно равняться нулю, поэтому устанавливаем его в крайнее положение. Для проверки детектора Терминатор 3 используется цветмет и ферриты. Если при подносе последнего возникает двойной звуковой сигнал, а на цветмет детектор реагирует одинарным сигналом, то задача выполнена правильно. В обратной ситуации следует сменить выходы на TX-катушке.

Следующий шаг заключается в настройке видимости всего спектра металлов. Уменьшая емкость С1 выполняется смещение к фольге, а уменьшение С2 – к алюминию

Важно достичь видимости всех металлов, а также отсечения феррита при показателе 40 – 50 кОм. Конденсатор С12 применяется для дополнительной настройки

Самодельные металлоискатели

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1.  Паяльник, припой, олово и другие паяльные принадлежности.
  2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3.  Материалы и навыки по изготовлению печатной платы.
  4.  Минимальный опыт и знания в электронике и электротехники также.
  5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

Схема металлодетектора

По своей конструкции металлоискатель «Терминатор 3» представляет собой стандартный монетник, претерпевший некоторые изменения, которые позволили ему обнаруживать золото и игнорировать другие цветные металлы. При использовании схемы со специальным режимом «всех металлов» прибор может искать любой металлолом. Стандартная схема позволяет осуществлять металлоискателем поиск монет, не более того.

Нестандартное применение логики в качестве ОУ является базисом схемы металлодетектора. Недостатком этого являются лишние шумы и неизвестный КУ всех микросхем. Конечно, можно для создания прибора использовать отечественную логику, однако это грозит слишком большим разбросом параметров. Снизить ущерб и избежать дополнительных проблем можно путём замены микросхемы звука на отечественный аналог.

Настройка металлоискателя Терминатор

Первая задача заключается в выравнивании частоты. Для этого подключаем провод обмотки TX к контакту соединительного провода, а после к минусу платы. Осциллограф подключаем к плате по принципу «минус к минусу». Щуп со знаком плюс соединяем с выводом катушки. Полученные значения записываем. Аналогичную процедуру выполняем для RX-катушки. В идеале показатели приемной катушки составляют на 100 Гц ниже частоты передающей катушки. Настройка производится с помощью параллельно подключеннных конденсаторов 500 пФ к С1.

Далее следует провести балансировку катушек. Обмотки размещаются в корпусе и соединяются по следующей схеме:

Соединяем RX-катушку и СХ с запасом, что позволит в будущем провести настройку. После подключения осциллографа устанавливаем время 10 мс и вольт 1 В. Подстройку проводят для того, чтобы получить наименьшую амплитуду. Следует приготовиться к тому, чтобы часто отпаивать вывод СХ-катушки для уменьшения числа витков. После достижения заданного параметра переходим к следующему значению и повторяем процедуру до получения минимальной частоты при наименьшем вольт/делении.

Далее следует заливка схемы. Для этого применяют эпоксидный клей, эксплуатационные показатели которого подходят для решения задачи. Заливать плату следует так, чтобы можно было использовать регулировочные петли элементов CX и RX. После просушки и проверки осциллографом, регулировать значения помогает изменение положения петель. Установив последние в идеальную позицию, фиксируем петли, не сдвигая их. Подойдет суперклей. Повторная проверка позволяет перейти к полному заливанию катушки клеем.

Технические характеристики MD Terminator-3

MD Terminator-3 – мощный металлоискатель, способный обнаруживать металлические предметы на большом расстоянии в грунте и под водой. Также аппарат может распознавать металл в монолите различных материалов (бетон, кирпичная кладка, дерево и пр.).

Технические характеристики определяют возможности металлоискателя Терминатор в поиске различных металлов, в зависимости от их объёма и глубины залегания. К основным параметрам прибора относятся такие характеристики, как:

  • глубина обнаружения;
  • дискриминация;
  • баланс грунта.

Глубина обнаружения

Этот параметр является самым важным для прибора. Высокая чувствительность металлодетектора определяет эффективность его использования. Аппарат с катушкой ø 240 мм способен распознавать на предельном расстоянии следующие предметы:

  • современная монета номиналом 5 руб. – 240 мм;
  • Екатерининская пяти копеечная монета – 300 мм;
  • армейская каска – 800 мм.

Дискриминация

Эта опция позволяет различать виды металла. В режиме дискриминации прибор можно настраивать на определённые группы металлов, отсекая обнаружение других химических элементов. В то же время на металлоискателе Терминатор есть установка режима «Все металлы».

Баланс грунта

Металлические объекты, попадающие в излучаемое МД электромагнитное поле, искажают его. Блок управления анализирует изменения и выдаёт информацию в вербальном виде. Помимо этого, слой грунта тоже вносит свою порцию искажений. Степень дисбаланса зависит от минерализации почвы. Чтобы отсечь ложные импульсы, в металлодетектор встроена опция Баланс грунта. В МД Терминатор 3 (МДТ 3) отстройка от грунта происходит автоматически.

Настройка дискриминации

  Настройка шкалы дискриминации .doc Чтобы настроить дискриминацию запустите режим обнаружения цветного металла. Регулятор дискриминации должен находиться в нулевом положении. Потом поверните ручку почасовой стрелке до упора.

 По очереди поднесите к датчику кусок цвет метаиферрит. На феррит прибор должен реагировать двумя сигналами.  На цветмет одним. Если все так, значит датчик работает правильно.

 Проверка платы прибора Проверка платы прибора осуществляется с помощью осциллографа. При отсутствии возможности проверки схемы  металлоискателя дома, обратитесь в радио мастерскую. Там все сделают за час.

Изготовление МДТ 3 своими руками

Создание металлоискателя своими руками начинают с его схемы. Схематическое расположение радиодеталей чаще всего копируют в сети интернета.

План соединения деталей в единую электрическую систему для Терминатора изображён на рисунке ниже.

Схема МДТ 3

Изготовление монтажной платы

Чтобы собрать блок управления металлодетектора, потребуется изготовить монтажную плату. Следуя руководству, можно быстро и точно сделать монтажную площадку своими руками.

Инструкция по изготовлению платы:

  1. В интернете выбирают снимок печатной платы.
  2. На принтере распечатывают рисунок в натуральную величину.
  3. Бумагу наклеивают на кусок текстолита.
  4. По периметру рисунка текстолит обрезают ножовкой.
  5. Шилом намечают места крепления радиодеталей.
  6. Проколы сверлят мини дрелью.
  7. Аккуратно вырезают скальпелем или подходящим резаком все токоведущие участки.
  8. Бумагу удаляют с токопроводящих веток и площадей платы.
  9. Оголённые участки покрывают краской.
  10. Снимают оставшиеся куски бумаги. Для этого достаточно её намочить и стереть ветошью.
  11. Металлизированную поверхность протравливают специальным раствором для печатных плат.
  12. Плату окончательно очищают салфеткой, смоченной в растворителе.

Монтажная плата

Важно! Следуя инструкции, надо быть очень внимательным. При вырезке дорожек нельзя допускать отделения частей металлизированного покрытия от платы

В противном случае схема будет работать со сбоями или вообще выйдет из строя.

На этом изготовление монтажной платы завершается. Переходят к монтажу схемы блока управления МДТ 3.

Сборка схемы и подбор деталей

Прежде, чем приступить к сборке схемы металлодетектора, нужно подобрать все комплектующие монтажной платы. Для этого берут в сети подробный перечень деталей блока управления МДТ 3.

Полный перечень деталей схемы

Сборку начинают с пайки перемычек. Впаивают СМД резисторы, панели под микросхемы. Затем припаивают провода управления и остальные радиодетали. Для переменного резистора лучше применить многооборотный резистор.

Пропаянная монтажная плата

По окончании работы нужно убедиться в качестве пайки и правильности установки радиодеталей. Микросхема МС 10 нужна для индикации уровня зарядки аккумулятора. Стоит она довольно дорого. По усмотрению домашнего мастера от установки МС 10 можно отказаться.

Вид платы сверху

Готовую схему вставляют в корпус блока управления. На оси резисторов и переключателя одевают пластиковые ручки. Выводы блока подсоединяют к катушке (датчику) металлоискателя.

Комплектующие детали датчика МДТ 3

Датчик металлоискателя представляет собой круг, по периметру которого уложены два контура из намоточного эмалированного провода ø 0,4 мм. Контуры – это передающая TX и приёмная RX катушки. В качестве ложа для проводов используют подручный диэлектрический материал.

Во время балансировки устройства катушки поворачивают по кругу относительно друг друга. По окончании настройки витки радиальных проводников плотно обматывают нитками. Затем покрытие пропитывают лаком.

Сборка Терминатора 3

Все компоненты металлоискателя располагают на штанге длиной не более 1,2 м. Длина рычага не должна быть удобной

Особое внимание нужно уделить надёжному креплению диска датчика

Блок управления с аккумулятором устанавливают таким образом, чтобы человек мог одновременно менять режимы работы прибора и при этом не прерывать поисковый процесс.

Чуть выше блока в штангу врезают горизонтальную ручку для удобного её захвата кистью руки. Из пластиковой трубы можно вырезать локтевой упор и закрепить его на штанге.

Обратите внимание! В качестве направляющей штанги используют ортопедический костыль с подлокотником. Внизу крепят круг датчика, в средней части штанги устанавливают блок управления с аккумулятором

Всё, что нужно для удобного положения руки оператора, уже есть на костыле.

Панель управления

Датчик для металлодетектора своими руками

Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.

Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.

https://youtube.com/watch?v=Y-tWFi1iMOI

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Металлоискатель Терминатор 3
Охранная зона ЛЭП
