Антенна для телефона

Подключение мобильного к внешней антенне

Для работы в смартфоне антенне сотовой связи требуется коаксиальный кабель, имеющий высокочастотный разъем. Это объясняется тем, что большинство мобильников работает именно в диапазоне таких частот. Заметим, что эффективность усиления сигнала прямо зависит от качественных характеристик, как самого разъема, так и используемой кабельной продукции.

Если конструкция телефона не оборудована гнездом, чтобы провести подсоединение антенны, для решения задачи можно использовать устройство громкой связи. Кроме того, можно воспользоваться малокомфортным для пользователя способом, обмотав мобильный несколькими витками антенного провода. Хотя в таком случае использование девайса довольно неудобно, тем не менее, это позволяет добиться хорошего приема сигнала в телефоне.

Кабель и антенные переходники

В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль. Отечественные телевизионные коаксиальные кабели можно использовать только ограниченно (затухание более 30 дБ на 100 м слишком велико). Из доступных импортных образцов подойдет RG6 — коаксиальный кабель с двойной оплеткой. Его вы найдете в любом магазине. Затухание составляет 20 — 24 дБ на 100 м (проверял экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м. Антенна типа волновой канал с коэффициентом усиления 12 дБ и 10 м кабеля RG6U дают общее усиление 9,6 дБ, а при 20 м — 7 дБ.

На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона существует так называемый антенный переходник (около $5), он подключается к указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого находится специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ-разъем. Обычно затухание в антенном переходнике не превышает 1 дБ. Покупая антенный переходник, убедитесь в его дееспособности. При включении переходника в телефон встроенная в телефон антенна отключается и выходной каскад переключается на переходник. Иными словами, если вы просто подключаете переходник к телефону, сигнал на шкале телефона должен немного упасть. Потом вы подключаете внешнюю антенну к переходнику, и сигнал увеличивается. Если все идет именно так, значит, переходник работает.

Особенности выбора

Для телефонов с поддержкой технологии 3g подходит не каждая подключенная антенна для мобильного. Существует множество факторов, влияющих на качество принимаемого от базовой станции сигнала:

  • особенности рельефа;
  • географическая локализация;
  • климатические условия;
  • технические характеристики, как самой антенны, так и мобильного устройства.

Наиболее предпочтительное место для размещения антенны 3g для усилителя сигнала – возвышение. Это может быть крыша строения или авто, в случае использования внешнего оборудования для транспортного средства.

При этом следует учитывать, что направлять усилитель для три или 4g рекомендуется в сторону ближайшей вышки ретранслятора, что поможет обеспечить более качественный прием-передачу сигнала. Схематично размещение антенны указано на рисунке.

Как расположить антенну

Обратите внимание! Устанавливая антенну для сотового телефона для усиления, можно повысить качество связи не только на мобильниках, но и у других устройств: ноутбука, планшета, ПК и телевизора. Тогда общая схема будет сложнее

При улучшении сигнала для всех гаджетов, находящихся дома, большое значение имеет мощность антенны, модема и адаптера, используемых в схеме.

Бывают выносная модель и оборудование со стационарным устройством. Есть варианты, подключаемые к телефону и раздающие сигнал, как Wi-Fi. Для усиления можно использовать активные репитеры и работать с пассивными устройствами. Первые дополнительно преобразуют сигнал, а вторые осуществляют прием только за счет своей конфигурации.

Кроме того, существует несколько основных видов устройств:

  • волновой приемник;
  • плоская антенна;
  • параболическая антенна;
  • антенный усилитель штыревого типа.

В конструкцию волнового приемника сигнала входят такие элементы: траверс и перпендикулярно расположенные по отношению к нему рефлекторы. Данный вид внешних усилителей отлично справляется с задачей усиления сигнала, но требует точной настройки (наведения) устройства на базовую станцию.

Плоская наружная антенна – данный вид выносных устройств имеет достаточно широкие показатели диапазона направленности. Устройство состоит из облучателя, который встроен в конструкцию рефлектора. Для настройки антенны выбирается приблизительное направление на ретранслятор.

Параболическая внешняя антенна – устройство для наружного размещение, состоящее из облучателя и отражателя. Применение такого усилителя значительным образом усиливает прием сигнала, но для установки антенны для телефона требуются определенные знания и навыки. При некорректной установке и настройке эффективность от применения данного девайса будет минимальной.

Антенный усилитель штыревого типа представляет собой стержень, одновременно играющий роль рефлектора и облучателя. Конструкция данной антенны подразумевает круговую направленность. Обязательное условие при использовании такого усилителя – отсутствие экранизирующих устройств, мешающих приему передачи сигнала.

Но как подключить внешнюю и внутреннюю части устройств?

Модель усилителя

Выбрать всё самомостоятельно или обратиться к специалистам?

Самая большая трудность – это правильный выбор оборудования и компонентов для необходимой системы.

Как правило, при самостоятельном выборе оборудования начинают появляться вопросы, на которые нет однозначных ответов. Какую модель усилителя нужно купить, сколько внутренних антенн поддерживает система и где их поставить, какая зона покрытия сигнала будет после запуска усилителя, сколько абонентов одновременно смогут говорить и т.п. Всё это происходит потому, что объекты, на которых требуется установить рсотовый репитер или развернуть сеть wifi, различаются структурой, площадью, наличием сигнала и ещё множеством критериев, которые необходимо учитывать при выборе оборудования. В подавляющем большинстве случаев правильное решение можно выбрать только выполнив измерения на месте. Из чего можно сделать вывод — что готовые комплекты хорошо работают только на картинке.

Как вообще всё это работает?

В настоящий момент проблема отсутствия мобильной связи на любом объекте вполне решаема. Локализуется она с помощью установки усилителя мобильной связи (сотового репитера), который создаёт стабильную зону покрытия сотового сигнала на заданной площади.

Смысл его действия заключается в том, что от сигналы от базовой станции сотового оператора, принимается на внешнюю антенну, установленную на улице, откуда они по кабелю передается на репитер, а от него по кабельным линиям – на антенны, установленные внутри помещения.

Сигнал от мобильных телефонов, находящихся в зоне обслуживания системы, принимается на внутренние антенны и далее всё происходит в обратном порядке.

Также на сегодняшний день вполне доступны решения для огранизации сети вай фай на любой необходимой площади, включая уличные решения. Развернуть сеть Wi-Fi можно на базе современных точек доступа с поддержкой технологии бесшовного роминга: переход от точки к точке без обрыва соединения.

Для организации уверенного уровня сигнала WiFi на большой площади потребуется несколько точек доступа, соединённых в единую сеть проводным либо беспроводным способом. При перемещении пользователя по территории, устройство, подключенное к сети, будет автоматически переключаться от одной точки доступа к другой без обрыва соединения. Для того, чтобы переключение для пользователя происходило незаметно используется технология бесшовного роуминга.

READ  Мощные магниты

Прием и отправка информации в линиях беспроводной связи

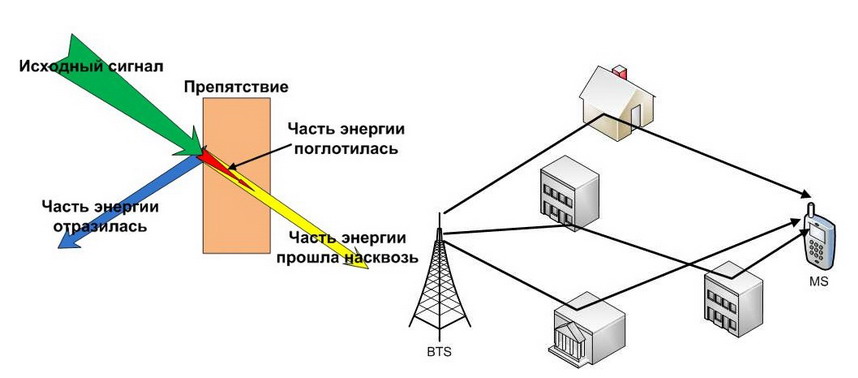

Радиоволны при перемещении в пространстве наталкиваются на разные препятствия в виде домов, деревьев и других сооружений. Препятствия на пути могут отражать или поглощать волну, а также делать это частично. Иногда сигнал разбивается на несколько составных частей. На характер взаимодействий волны и преград на пути оказывают влияние материал поверхности, частота сигнала и множество других факторов. Отражение в процессе передачи приводит к тому, что появляются временные задержки. Кроме того, из-за всех этих взаимодействий до конечного потребителя доходит только часть отправленных от приемника волн. Поэтому одной из главных проблем беспроводных сетей является многолучевое распространение сигнала.

Проблемы передачи и приема сигнала мобильного интернета

Для ее решения используются следующие технологии:

  • Разнесенный прием (Receive Diversity) позволяет принимать сигнал сразу несколькими, а не одним устройством. Таким образом, непринятые одной антенной волны принимаются другой. Используется принцип одного выхода и нескольких входов, или SIMO (Single Input Multiple Output);
  • Разнесенная передача (Tx Diversity) основана на том, что сигнал отправляется с нескольких антенн, а принимается одной, то есть множественный выход и одни вход, или MISO (Multiple Input Single Output), как панельная антенна 3G;
  • Пространственное уплотнение (Spatial Multiplexing) – разбивание выходного потока на несколько составляющих и прием через несколько устройств, или MIMO. Антенна получает сигнал, предназначенный и для других приемных устройств тоже. Используя матрицу передачи и всю полученную информацию, сигнал максимально восстанавливается.

Чтобы определить максимальную пропускную способность – С, используется формула:

С= M B log2(1 + S/N), где:

  • C – пропускная способность канала;
  • M – количество независимых потоков данных;
  • B – ширина канала;
  • S/N – соотношение сигнал/шум.

Для сотовой связи 4G, а именно LTE MIMO, возможно использование 8Х8, что позволяет добиться скорости до 300 Мбит/сек. Даже на значительном удалении от станции сигнал будет устойчивым. Сегодня больше распространены MIMO 2Х2. Всегда для 4G количество каналов должно быть четным.

Как работают антенны на передаче и приеме сигнала

Антенны могут располагаться в одной поверхности или быть вертикально разнесены

Во втором случае важно точно выдерживать расхождения по градусам, указанные в схеме

Самодельная антенна

3G, 4G антенна для смартфона своими руками — это эффективный прибор, который можно сделать самостоятельно. Существует множество способов, начиная от стальной банки, у которой одно дно необходимо вырезать и внутрь вставить модем, до более сложных устройств. Например, направленная антенна-пушка.

Для сборки последней необходимо:

  • нарезать медные диски различных диаметров;
  • каждый из дисков накрутить на специальные шпильки;
  • подсоединить к последним двум пластинам провода;
  • подключить конструкцию к модему.

Важно! Материалы для сборки и полный процесс с описанием, можно найти в глобальной сети

Усилить сигнал глобальной сети для смартфона можно многими способами. Наиболее простой — найти ближайшую вышку и избегать препятствий, которые могут мешать качеству соединения. Рекомендуется попробовать решить проблему при помощи различных программ для усиления. Наибольшую эффективность могут предоставить только аппаратные устройства в виде антенн, усилителей и репитеров. При помощи хорошей системы усиления, можно обеспечить стабильным и быстрым сигналом большую площадь торгового центра или офиса. Главное — соблюдать правила и рекомендации по установке и настройке оборудования. Антенну можно собрать собственноручно, представлено множество схем.

Ромбовидная антенна, самостоятельная сборка

Нередко для покупки антенного усилителя к смартфону у пользователей нет средств или возможности (место жительство в отдаленных от крупных населенных центров районах). В таком случае заинтересованный в улучшении получения-передачи сигнала своего мобильника человек может сделать конструкцию для телефона своими руками. Кроме того, даже простые самоделки могут хорошо подключаться к сети и давать нужный сигнал.

Самодельная антенна для телефона

Для создания прибора по улучшению сигнала своими руками потребуется определенный набор инструментария и материалов:

  • пассатижи и острый нож, предназначенный для аккуратного снятия изоляции с кабельной продукции;
  • непосредственно сам кабель (RG6) для подключения мобильного гаджета к антенне и медный провод (2 мм сечение), его длина должна составлять не менее 8 см;
  • паяльный инструмент с припоем;
  • переходник для мобильного устройства.

Порядок выполнения сборки антенны для мобильного телефона:

  • в первую очередь, производится зачистка изоляции кабельной продукции, при этом выполнять данную работу следует аккуратно, чтобы не повредить внутреннюю жилу, которая впоследствии будет подключена одним концом к мобильному устройству, а другим – к антенне;
  • медная проволока по концам изгибается таким образом, чтобы с обоих концов получилось по ромбу;
  • на следующем этапе к жиле кабеля припаивается медный провод (строго в положении «вверх»), другая часть медного провода припаивается к экранирующей оплетке кабеля (строго в положении «вниз»);
  • далее выполняется крепление медного провода на любую подходящую по размерам поверхность (лучше подойдет широкая деревянная планка), при этом не следует забывать о надежной изоляции всех выполненных в процессе сборки соединений;
  • итоговая конструкция размещается на крыше строения и надежно крепится, предусмотренный свободный конец кабеля опускается вниз и посредством специального адаптера подсоединяется к телефону.

Важно! Следует учитывать, что соблюдение размещения медного провода поможет значительным образом улучшить получаемый-передаваемый сигнал даже при его практически полном отсутствии. Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом

Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения

Самостоятельно собранная конструкция ромбовидной антенны сотовой связи – это весьма простая в реализации схема, которую сможет собрать практически любой пользователь, не обладающий специальными знаниями и опытом. Единственное условие при сборке сотовой связи своими руками – последовательность указанных выше действий и качественное соединение всех элементов. Увеличение сигнала находится в прямой зависимости от качества исполнения.

Позвоните нам — мы бесплатно поможем советом!

В нашей компании вы сможете получить ответы на вопросы о том, какую точку доступа лучше приобрести или как самостоятельно установить репитер. Если вы уже уже что-то купили и своими силами установить не получилось — позвоните нам, мы подскажем наиболее безболезненный выход из сложившейся ситуации. Если вас интересует получение услуги «под ключ» — обращайтесь к нам, чтобы оформить заявку на установку необходимой вам системы.

READ  Пð¾ðºð°ð·ð°ñ‚ðµð»ð¸ ð¸ñð¿ð¾ð»ñŒð·ð¾ð²ð°ð½ð¸ñ ð¿ñ€ð¾ð¸ð·ð²ð¾ð´ññ‚ð²ðµð½ð½ñ‹ñ… ð¼ð¾ñ‰ð½ð¾ññ‚ðµð¹

Мы поможем вам выбрать мобильный усилитель, обеспечим качественное покрытие сети сотовой связи, установим антенну для приёма мобильного интернета, а также реализуем на вашем объекте и всей прилегающей территории WiFi сеть с поддержкой «бесшовного» роуминга.

Если необходимо, специалисты нашей компании выполнят диагностику уже установленных систем, в случае обнаружения поломки — помогут восстановить первоначальную работоспособность оборудования, или предложат провести модернизацию.
Ваша выгода: индивидуальный подход, качественный монтаж, профессиональное сервисное обслуживание, гарантия на работы и оборудование — все услуги в одной компании.

Влияние сигнала сотовой связи и wi-fi на здоровье человека.

У наших заказчиков нередко возникает вопрос о негативном воздействии, которое «возможно» оказывают сотовые репитеры или WiFi точки доступа на здоровье человека.

Отвечая на этот вопрос, мы обычно задаём встречный вопрос: «А вы не задумывались, почему в мобильном телефоне очень быстро садиться батарея в зоне плохого приёма связи или сети WiFi, даже если телефоном совсем не пользуются?».

Происходит это потому, что передатчик телефона, находясь в зоне недостаточного сигнала, чтобы не потерять соединение с базовой станцией работает на максимальной мощности. А в момент разговора по телефону возле головы такое излучение может достигать своего пика, доходя до 2 Вт, что впоследствии может пагубно сказаться на здоровье.

Использование репитера сотовой связи, а также равномерно развёрнутое покрытие WiFi сети на объекте позволяет в разы уменьшить вредное воздействие мобильного телефона на организм человека.

В чем отличие дорогого и дешевого усилителя связи?

На сегодняшний день на рынке представлено огромное количество оборудования, в том числе и «серого». Исходя из нашего опыта, нормальный репитер минимальной мощности, с годовой гарантией от производителя не может стоить дешевле 9500 руб. Если вы всё же решили сэкономить и вам всё равно какой аппарат покупать — серый или белый, просто помните, что китайцы благотворительностью не занимаются и дешевизна оборудования достигается за счёт экономии на стоимости элементной базы.

Если вы настроены приобрести надёжный репитер или хорошую точку доступа wifi и эксплуатировать их долгие годы, то на качестве лучше не экономить. Доверяйте выбор оборудования компетентным специалистам, либо приобретайте оборудование напрямую у производителя. .

Стоимость усиления сотовой связи, мобильного интернета и Wi-Fi

На сегодняшний день услуга усиления сигнала мобильной связи — вполне доступна «среднестатистическому» россиянину. Стоимость установки репитера зачастую сопоставима с покупкой среднестатистического ноутбука или современного мобильного телефона.

Хотите всюду оставаться на связи? — Обращайтесь к нам и мы предложим лучшие из возможных вариантов.

Устройство и оптимальные габариты

Как известно, 4G-модем функционирует на частоте 2100 МГц. Ей равносильна длина волны 143 миллиметра. Сейчас ещё попадаются модели, которые созданы под 900 МГц, и те, которые используют составной порядок, однако они уже утрачивают свою актуальность.

Ключевыми узлами усилителя являются:

  • вибратор — на него индуцируются волны магнитоэлектрических колебаний, которые посылаются передатчиком провайдера 4G;
  • антенный провод с элементом согласования, который транслирует индуцированный радиосигнал от вибратора;
  • блок передачи сигнала с провода на вход модема;
  • отражатель, который устраняет перерывы сигнала и отражающие шумы — он нужен для повышения мощности приема.

Основные требования к вибратору

Важно обратить внимание на вид используемого металла. Для усилителя, как правило, применяют медь или алюминий. В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой

По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон

В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой. По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Рекомендуется сооружать антенну Харченко из провода с поперечным сечением не менее 5 мм² и диаметром 2,5 мм, так как эти параметры, согласно народному опыту, наиболее благоприятны. Сразу стоит оговориться, что допускается брать толщину 2,3 мм с сечением 4 мм², которая несущественно сократит характеристики приема. Если потребуется, то допустимо осуществить монтаж с сечением 2,5 мм², но это уже испортит качество сигнала, повысит его угасание. Хотя для какого-либо конкретного случая или местности это может быть вполне возможно — следует подходить индивидуально.

Выбор кабеля

Основное отличие от стандартных антенн, с которым может столкнуться частный мастер — это размер волнового противодействия, а оно может составлять 75 или 50 Ом. Для сокращения утрат мощности надежнее применять провод с меньшим сопротивлением. Он больше годится по электронным показателям, сильнее согласовывается, гарантирует наименьшие потери сигнала. Впрочем, употребляя один из этих видов проводов, лучше точнее подобрать под него механические габариты вибратора. В таком случае утечки мощности сигнала станут наименьшими.

Специфика конструкции рефлектора

В роли экрана может быть любая стальная пластина. Его можно вырезать из жести или выпилить болгаркой из ненужной алюминиевой кастрюли. Если и металла никакого нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. Можно не переживать за результат — ощутимой разницы не будет. В любом случае полученная конструкция сможет перекрыть идущий волновой фон с разных сторон.

Отлично себя показывает отработанный DVD-диск. Повысить его эффективность можно, покрыв алюминиевой фольгой одну из сторон. Этот вариант превосходно справляется с отражением волн. Его дополнительный плюс — эстетичный облик и существенное облегчение работы.

Чтобы использовать диск, потребуется лишь помазать его клеем и зафиксировать на крышке от пластиковой бутылки. Также нужно отрегулировать дальность вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от винтов) или обрезки лишней толщины.

https://youtube.com/watch?v=geisHVkqApY

Из чего состоит система усиления сигнала сотовой связи

Основными элементами такой системы выступают наружные и внутренние антенны, позволяющие усилить мощность сигнала сотовой связи. Внешние антенны монтируют на крыше здания, они призваны улавливать сигнал от вышки, а внутренние антенны, устанавливают в доме.

Система усиления сотовой связи состоит из следующих элементов:

  • Двухстороннего усилителя или репитера, данные элементы являются промежуточным звеном;
  • Наружной и внутренней антенны — наружная антенна улавливает сигнал, а внутренняя его передаёт;
  • Разветвителей коаксиального кабеля и делителя мощности;
  • N-разъемов;
  • Коаксиального провода, сопротивление которого составляло бы 50 Ом.

Внутренние антенны устанавливают внутри помещения, через них, усиленный сигнал передаётся мобильным устройствам. Внешняя и наружная антенна, подключённые через репитер, дают возможность получать стабильный сигнал от сотовой вышки, там, где его раньше не было.

READ  Аккумулятор для шуруповерта: новые возможности для эффективной работы

Все вышеперечисленные элементы усилителя сотовой связи можно разделить на активные, то есть, те, которым нужен источник питания, и пассивные, работа которых осуществляется без него. К пассивным элементам усилительной системы относятся антенны, кабель и делитель.

Чтобы усилить сигнал сотовой связи, в некоторых случаях, поможет сборка наружной антенны, принципиальная схема которой представлена ниже.

Поиск станции

Чем дальше расстояние от базовой станции, тем хуже будет связь. Помочь может карта вышек от применяемого оператора. Можно замерить качество получаемого сигнала в непосредственной близи от станции. Возможно, получится направить усилитель сигнала Интернета для телефона в сторону ближайшей вышки.

Желательно, чтобы устройство пользователя была на удалении от других телефонов, роутеров и прочих. Даже микроволновая печь способна кардинально изменить качество соединения, если она находится недалеко от телефона. Модем или телефон лучше положить на окно, там бетон и металл мешают менее всего.

Как измерить

Смартфоны, которые работают при поддержке операционной системы «Андроид» получили наибольшее распространение во всем мире. При помощи такого гаджета, можно измерить сигнал, который получает устройство.

Мобильные устройства и сигнал, который на них подается от базовой станции, осуществляется при помощи радиоволн, функционирующих в AM/FM диапазонах. Единицей измерения указанного показателя является децибел. Любой планшет или телефон, который подключен к интернету от сотового оператора, работает при поддержке такого стандарта. Уровень сигнала измеряется в отрицательном порядке и составляет от −50 до −120 децибел. При этом, −50 предоставляет максимальное качество, а −120 — зона, где он отсутствует полностью.

Узнать, какое количество Дб ловит конкретный телефон на «Андроиде», может любой владелец такого устройства. Для этого следует выполнить: «Настройки» — «О телефоне» — «Общая информация» — «Уровень сигнала».

Обратите внимание! Указанный путь может отличаться, названия разделов могут быть иными. Все зависит от версии операционной системы, производителя и марки устройства

Убрать преграды

Передача сигнала заключается в том, что телефон отправляет запрос и получает ответ от базовой станции оператора. Чем дальше вышка находится, или чем больше препятствий встречается на пути, тем хуже и дольше будет приходить сигнал. Если оба участника процесса расположены в пределах прямой видимости и без преград, то качество связи будет максимально идеальным. Это касается как звонков, СМС, так и мобильного интернета.

Когда на карте появляются преграды и различные крупные объекты, то качество будет снижаться в зависимости от величины и количества таких объектов. Наиболее простые рекомендации, при помощи которых можно усилить доступ в глобальную сеть:

  • рекомендуется выйти на улицу и замерить качество соединения там. Передаче информации могут мешать бетонные стены или внутренние металлические конструкции, которые не дают поступать сигналу;
  • желательно, чтобы местность не находилась в окружении леса, холмов и гор, а также глубоких оврагов. В городе любое здание и сооружение сильно влияет на качество;
  • возможно скорость соединения снизилась по причине геомагнитных бурь или ухудшения погоды. Осадки и грозы также имеют большое влияние.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Как сделать своими руками репитер и систему усиления сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны. Улучшить сигнал 4G сети можно при помощи антенны

Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.

Антенна

Раньше почти все мобильные телефоны обладали физической антенной, которая была видна на корпусе внешне. Современные устройства производятся со спрятанной в корпус антенной. Она применяется для получения и отправки сигнала на сотовую вышку оператора.

Когда устройство находится в руке в вертикальном положении, то руки могут создавать дополнительные помехи для связи, поскольку они закрывают антенну. Желательно держать аппарат вертикально, считается что это способствует лучшему качеству сигнала. Любые другие чехлы и аксессуары для телефона могут сделать дополнительные помехи.

Изменение положения антенны может повлиять на качество сигнала. Можно покрутить телефон в разные стороны и найти наиболее удачное расположение.
