Установка и подключение светодиодного прожектора своими руками

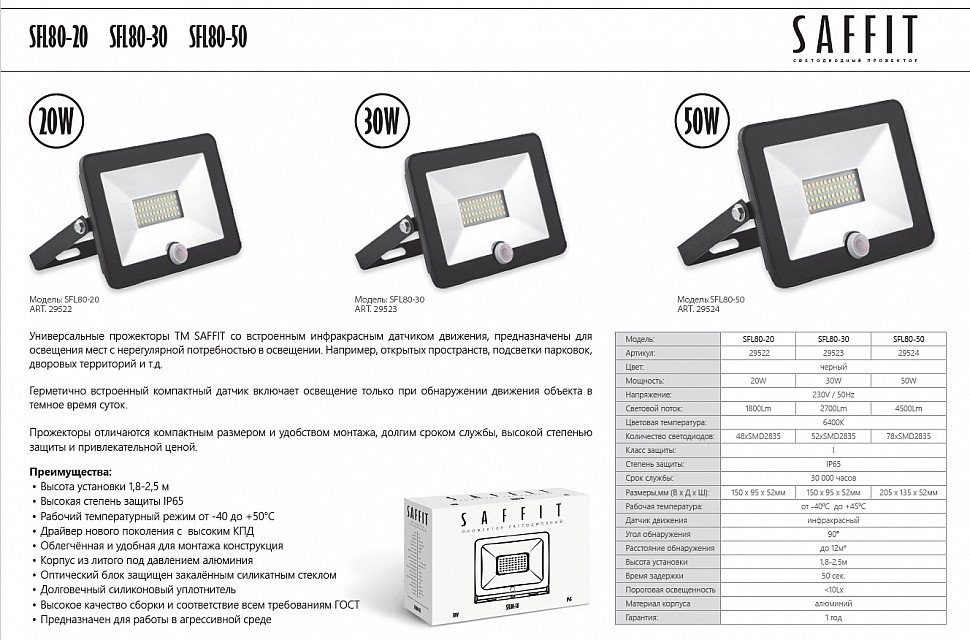

Технические характеристики прожектора с датчиком движения и сиреной

Прожектор с датчиком света, имеющий, к тому же, светодиодный датчик движения, предназначен для охраны придомовой площадки. Включает в себя корпус, арматуру и светодиодную лампу, которая подключается к датчику. В зависимости от бренда, вида и цены, отличается у моделей мощность, количество ламп (1-4), корпусные габариты, тип устройства (бывает настенного, встраиваемого и навесного вида), направленность светопотока и степень защиты.

Прожектор с датчиком движения как многофункциональный прибор

Помимо светового диодного, есть галогенная модель. Она подключается совместно с другим оборудованием, быстро нагревается и функционирует неэкономично. Прожектор бывает уличным и внутренним. Уличные имеют более мощную конструкцию, внутренние же имеют часто множество способов монтажа. Главным отличием их является степень защиты от агрессивной внешней среды и дальность охвата.

Важно! Датчик движения, встроенный в прожектор, имеет настраиваемую чувствительность со степенью освещенности и временным интервалом. Бывает инфракрасным, ультразвуковым и микроволновым

Технические характеристики осветительного оборудования

Принцип работы

Функционирование прожектора обусловлено его тесной связью с детектором движения. Чтобы понять принцип работы датчика движения, нужно рассмотреть его конструкцию. Принципиальная схема ДД состоит из трёх основных частей:

  1. Оптическая система;
  2. Пироприёмник;
  3. Блок управления.

Оптическая система

Оптика датчика представляет собой своеобразную полимерную маску, покрытую изнутри мельчайшими линзами, которые объединены в одну систему, называемую линза Френеля. Её задача сфокусировать инфракрасное излучение зоны охвата и передать сигнал на фотоэлементы пироприёмника.

Пироприёмник

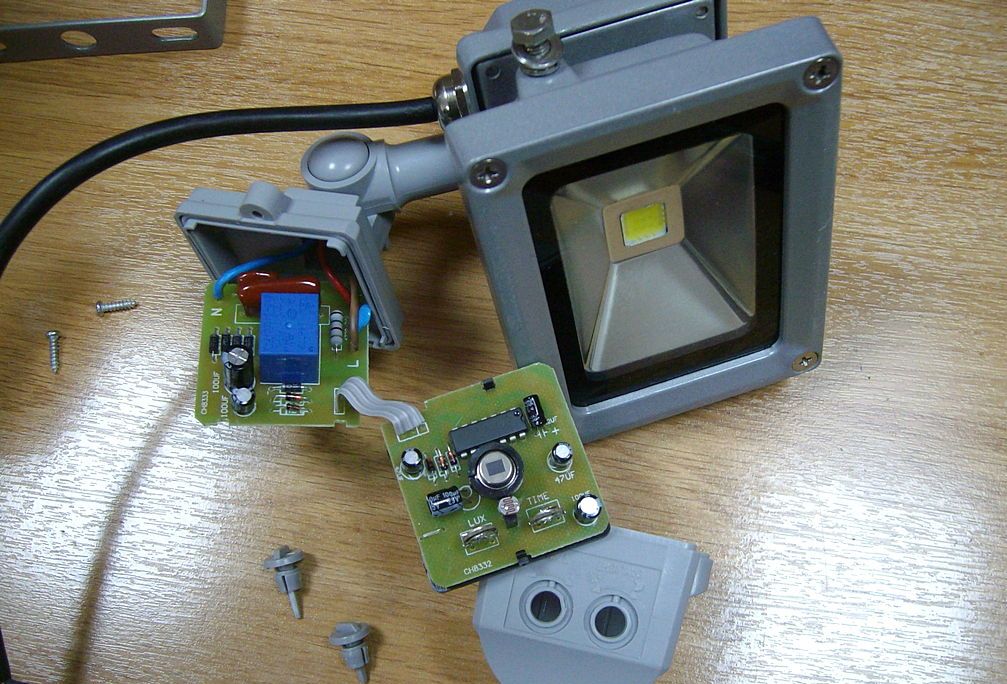

Устройство представляет собой электронную деталь, в головку которой встроен фоточувствительный датчик. При появлении движущегося объекта в поле «зрения» детектора фон ИК излучения меняется, меняется и фокусировка линзы. Фотоэлемент воспринимает изменение интенсивности ИК излучения и передаёт сигнал в блок управления детектора.

Блок управления

Операционная система представляет собой электронную схему, которая оценивает степень изменения ИК фона. В случае проникновения в зону контроля крупного объекта (человека) схема включает реле, которое включает прожектор.

Блок управления ДД

Принцип работы датчиков

Срабатывание чувствительного элемента происходит в момент, когда в зону детекции попадает движимый объект. Стандартный прожектор светодиодный с датчиком движения на фотоэлементах способен охватывать рабочую площадку с радиусом на 10-12 м. Самые же эффективные сенсоры работают по принципу распространения и замера электромагнитных и ультразвуковых волн. К достоинствам таких датчиков можно отнести не только расширенный диапазон действия (порядка 20 м), но и возможность реагирования на движение, которое выполняется за стенами.

В последнее время получили распространение и сенсоры освещенности. Если детекторы движения реагируют на подход владельца к дому, например, то светодиодный прожектор с датчиком движения и освещенности будет также срабатывать и просто в вечернее время. Фотокристаллические чувствительные элементы ночью активируют работу прибора, а в дневное время – отключают его.

Как подключить осветительный прибор

Перед тем как подключить фотореле к освещению, следует убедиться в соблюдении следующих правил.

  1. Определяется место установки. Для этого может быть использована опора ЛЭП, фронтоны кровель, столбы оград, стены высотных зданий. Крепятся приборы с помощью винтов, стяжек, тросов, кронштейнов. Необходимо, чтобы устройство было защищено от легкого доступа к нему.
  2. Проверяется соответствие зоны действия фотодатчика площади территории, которую необходимо осветить.
  3. Проверяется возможность доступа к осветительному прибору для ремонта или регулировки.

Подключается фотодатчик к светильнику тремя одножильными проводами. Обычно для этого достаточно сечения 1,5 мм². Клеммник прибора от электросети к соответствующим контактам (обозначены литерами «L» – линия и «N» – нейтраль) подключаются два провода. Для заземления выделяется отдельный провод. Питающий кабель от датчика (подключается к третьей клемме) присоединяется к одной из клемм светильника. Нулевой провод к светильнику присоединяется от соответствующей клеммы фотореле. Винты должны быть плотно затянуты.

Принцип работы датчика движения на прожекторе

Устройство и принцип действия прожектора основаны на взаимодействии излучателя (тела) с датчиком движения. Последний в большинстве приборов представляет собой инфракрасный сенсор (ИК-датчик), настроенный на определенный угол обзора. Как только в поле его видимости попадает объект с отличной температурой от окружающего пространства, происходит срабатывание датчика.

Сигнал поступает в блок управления, который в свою очередь включает лампу или светодиоды осветительного устройства.

После того как объект покидает зону видимости детектора, прожектор через определенное время выключается.

Схемы подключения

Приборы со встроенным или с жестко закрепленным на его корпусе датчиком движения, как правило, уже подключены между собой, поэтому такие приборы включаются в электросеть обычным способом.

Приборы с датчиками, которые устанавливаются независимо друг от друга, могут иметь различные варианты подключения.

В зависимости от особенностей конструкции осветительного устройства и территории, на которой необходимо его использовать, применяется нескольких типичных схем возможного подключения прожектора к электросети:

Обычное (прямое) подключение устройства к электросети через датчик движения. В этом случае он выполняет функцию обычного выключателя, срабатывающего при появлении в зоне его чувствительности движущихся объектов.

Подключение прожектора к сети с дополнительным выключателем, подсоединенным параллельно датчику. При этом свет может включаться либо автоматически, по сигналу датчика, либо вручную.

Подключение прибора к сети с дополнительным выключателем, соединенным последовательно с датчиком. В этом случае свет будет автоматически включаться только при включенном вручную выключателе.

Подключение одного прожектора с несколькими датчиками движения. Такая схема используется, когда для освещения территории достаточно света от одного прибора, но ее площадь не охватывается зоной действия одного элемента.

При этом подключение датчиков движения к прожектору делается параллельно друг другу, и его включение происходит при срабатывании любого из них.

Подключение прибора с дополнительными источниками света. Может использоваться, когда одного прожектора недостаточно для освещения всей необходимой территории, но при этом зона действия одного элемента полностью охватывает место возможного появления движущихся объектов.

Для этого дополнительные осветительные приборы подключаются параллельно основному устройству. Главным условием при этом является допустимая мощность нагрузки, подключаемой к датчику, которая не должна превышать установленное значение.

Подключение прожектора с дополнительным сигнальным устройством. При такой схеме прибор с датчиком, кроме автоматического включения освещения, может также выполнять функцию простейшей сигнализации.

Сигнальное устройство, например звуковая сирена, подключается параллельно осветительному элементу и включается одновременно со светом по сигналу датчика.

Подключение прибора с отдельно установленным датчиком движения через силовое реле (контактор). Применяется в том случае, если мощность осветительного элемента прожектора или суммарная мощность нескольких параллельно подключенных приборов к датчикупревышает допустимое значение его возможной нагрузки.

Для этого он включается в цепь управляющей обмотки реле (контактора), а сам прожектор или группа осветительных приборов подключается к электросети через силовые контакты этого реле.

Особенности настройки датчиков движения и освещенности

После того как прожектор и светорегулятор сориентированы в пространстве для нормальной работы всей конструкции необходимо выставить потенциометрами настроек, расположенными на корпусе, значения рабочих уставок для четкого срабатывания осветителя.

Обычно имеется три регулятора для установки:

На каждом потенциометре есть указатель положения у подвижного элемента регулятора, и шкала на стационарной части корпуса, помеченная знаками «-» и «+». При вращении любой ручки в сторону «+» уставка потенциометра увеличивается. Регулятором освещенности опытным путем выбирают ту степень света, которая позволяет комфортно находиться человеку в контролируемой зоне. Потенциометром времени задают паузу работы, которая определяет длительность включения прожектора после того, как люди прекратили деятельность внутри освещаемого пространства. На бюджетных моделях регулятор чувствительности может отсутствовать. Он используется для загрубления дальности действия, когда часто происходят излишние срабатывания из-за появления различных помех или технической необходимости сокращения расстояния от датчика до появляющихся объектов.

READ  Батарейка своими руками: из лимона, монет, картофеля, банки

Монтаж и настройка прожектора

p http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>an itemprop=»image» itemscope itemtype=»https://schema.org/ImageObject»>Перед началом монтажа прожектора с датчиком движения необходимо определить наиболее оптимальное место, на котором установленный прибор способен будет эффективно решать поставленные перед ним задачи: освещать необходимый участок местности и обеспечивать покрытие зоной действия датчика возможные места появления движущихся объектов (людей).

Сам монтаж прибора обычно не представляет никаких трудностей и может быть выполнен самостоятельно.

Закрепляется прожектор на месте установки при помощи крепежных устройств на его корпусе или специального кронштейна, идущего в комплекте с ним.

Настройка прожектора с датчиком движения состоит из двух основных этапов: настройка направления светового потока осветительного прибора и регулировка параметров работы самого элемента.

В зависимости от типа и конструкции датчика, его настройка может осуществляться по нескольким основным параметрам при помощи специальных регуляторов:

  • Регулировка чувствительности ИК-приемника, от которой зависит дальность обнаружения и примерный объем тела движущегося объекта. Для более точной регулировки и исключения ложных срабатываний датчика, такая настройка осуществляется экспериментальным путем.
  • Регулировка уровня освещенности, при которой будет срабатывать датчик. Для открытых площадок такой уровень обычно устанавливается на минимальное значение, чтобы прожектор включался только в ночное время. Для мест с недостаточным уровнем естественной освещенности такой уровень может увеличиваться до необходимого значения, при котором обеспечивается достаточное освещение.
  • Регулировка продолжительности времени включения прожектора после срабатывания датчика, которое устанавливается в зависимости от конкретных особенностей освещения нужного места. Это время может составлять от нескольких секунд до десятков минут.

Некоторые модели датчиков движения позволяют также настраивать направление оси оптической системы чувствительного элемента, позволяя тем самым изменять дальность действия и угол обзора датчика.

Применение прожектора с датчиком движения для освещения различных объектов позволяет обеспечить удобство управления приборами освещения и значительно сократить расходы на энергопотребление.

Подключение

В отличие от датчиков движения, ПДДУ не нужно окружать несколькими проводами, идущими к детектору и светильнику. Прожектор с датчиком движения имеет два выхода для подключения к электросети. Вся схема подсоединения прожектора и блока управления ДД спрятана в корпусе устройства.

На клеммах обязательно есть обозначения фазы и ноля. Перед подключением концы проводов тестируют индикатором напряжения. Прикосновение жалом тестера к фазовому проводу вызывает свечение лампочки. На нулевом проводнике индикатор не светится. В соответствии с этим определением, зачищенные от изоляции концы проводов подсоединяют к клеммам ПДДУ. Делать это надо при отключённом напряжении.

Дополнительная информация

Немаловажное значение имеет прокладка электропроводки от источника тока к прожектору с ДД. При креплении фонаря на стену фасада дома провод подводят способом открытой или скрытой проводки

При наружной прокладке кабель крепят дюбельными хомутами к кирпичной или бетонной стене. На деревянных поверхностях используют петли с шурупами.

Подключение прожекторов, установленных на столбах, требует подводки кабеля под землёй или воздушным путём. В обоих случаях кабель должен быть надёжно защищён от влаги и перепадов температуры

Особое внимание уделяют выбору виду кабеля для подземной прокладки. Грунт может оказаться кислотным или щелочным

Поэтому проводную продукцию подбирают стойкой к этим явлениям.

При выборе прожектора с датчиком движения лучше воздержаться от продукции неизвестных производителей. Несмотря на более высокую цену, брендовые модели избавят потребителя от неожиданных «сюрпризов» преждевременного выхода из строя ПДДУ. Качественные прожекторы с ДД могут проработать без поломок 5 лет и более.

Как подключить мощный уличный прожектор к датчику движения

Не всегда типовые конструкции светильников с датчиками движения могут удовлетворить конкретные запросы отдельных пользователей. В освещении больших архитектурных объектов или на ответственных охраняемых территориях могут использоваться прожектора усиленной мощности и увеличенной дальности, потребляющие значительное количество энергии. Они поставляются отдельно, без подбора к ним датчиков. Если их подключать напрямую от контакта маломощного датчика, то последний не выдержит температурную нагрузку и сгорит. Поэтому в таких случаях используют пускатели или контакторы — устройства, повторяющие положение выходного контакта датчика, но не создающие для него повышенных нагрузок.

В такой схеме контакт маломощного датчика подает напряжение на обмотку пускателя, электрическое сопротивление которой велико и не создает температурного перегрева светорегулятора. В то же время силовой контакт этого устройства надежно коммутирует повышенные токи мощного прожектора. Таким образом, включение в схему всего лишь одного дополнительного элемента —пускателя, повторяющего работу выходного контакта датчика движения, позволяет управлять работой очень сильных светильников.

При использовании этой схемы надо учитывать мощность выходного контакта датчика и сопоставлять ее с нагрузкой, создаваемой обмоткой пускателя так же, как способность силового контакта пускателя выдерживать токи, создаваемые прожектором. Эта же схема подходит для случая, когда необходимо одновременно управлять работой не одного, а нескольких светильников, включенных параллельно для освещения большой территории с разных направлений.

Назначение устройств

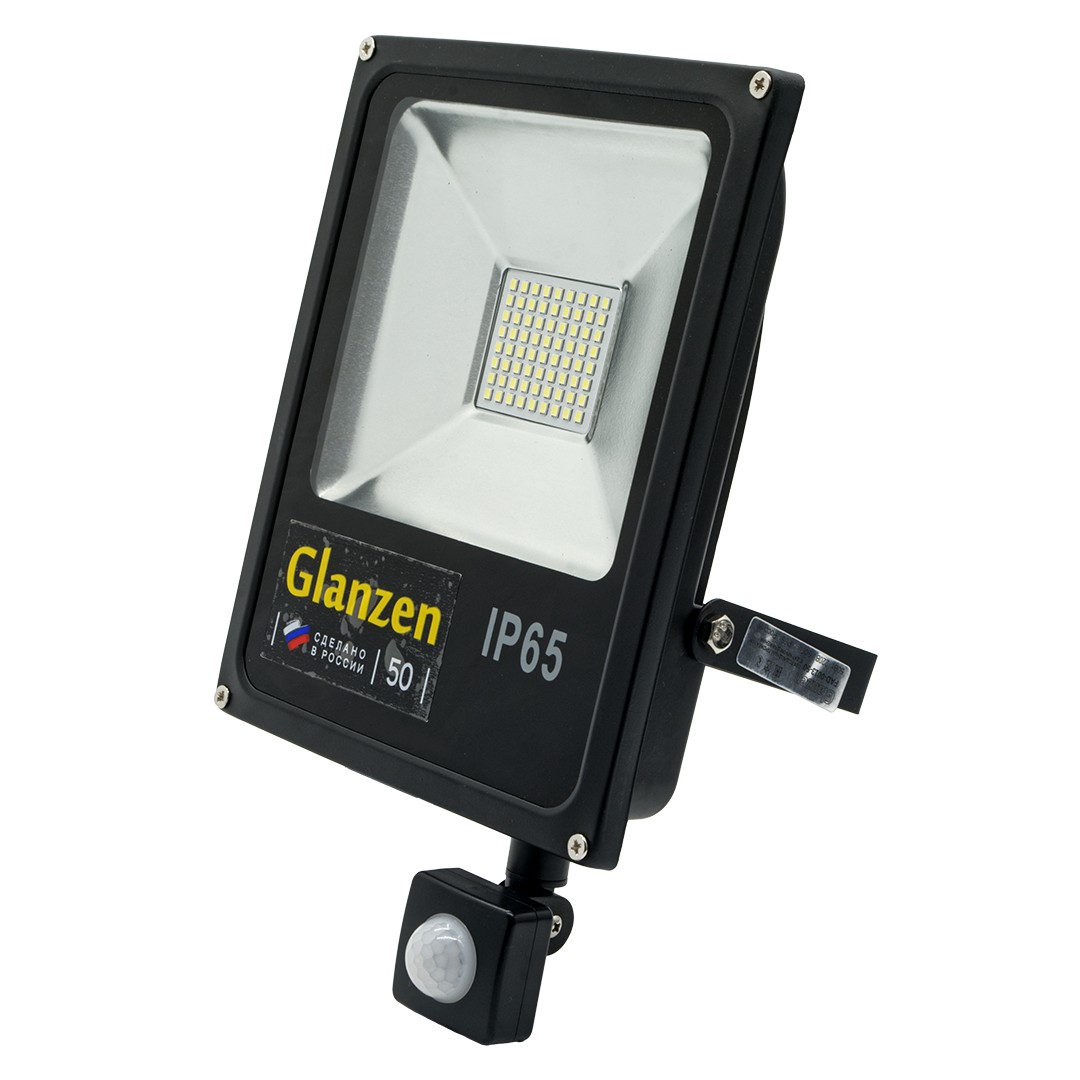

Светодиодный прожектор с ДД освещает прилегающую территорию, когда в зоне действия появляется движущийся объект

Прожектор с датчиком движения предназначен для освещения прилегающей территории в момент нахождения в зоне действия человека или группы людей. После выхода из зоны обнаружения прибор отключается.

Распространённые места установки светодиодных светильников:

  • прилегающая к жилому строению территория, дачные участки;
  • мосты, тоннели, пешеходные переходы;
  • автостоянки и рекламные баннеры;
  • входы жилых, общественных и административных зданий;
  • складские помещения.

Установка фонарей с датчиком движения в местах постоянного пребывания людей нецелесообразна.

3

ВАЖНО ЗНАТЬ!

Вы перепробовали уже много средств ПРИ ГИПЕРТОНИИ?
Если Вы продолжаете «сбивать» давление таблетками, через время оно возвращается вновь. Гипертония — главный виновник инсультов и гипертонических кризов. Узнайте, что советует известный кардиолог Лео Бокерия , чтобы ваше давление всегда было 120/80…

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

READ  Расшифровка степеней защиты ip

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Преимущества и недостатки

Выделяют как положительные, так и отрицательные моменты при эксплуатации данных приборов. Для начала перечислим достоинства светодиодных прожекторов:

  • минимальное потребление электроэнергии – в 8-10 раз ниже, чем при эксплуатации обычных ламп накаливания, и в 3-4 раза меньше по сравнению с энергосберегающими изделиями;
  • продолжительный срок службы – не менее 10 лет;
  • при изготовлении используются экологически чистые материалы, не представляющие угрозы для человека и окружающей среды.

Что касается недостатков, то здесь можно отметить следующие:

  • дороговизна – причем в случае с прожекторами на led-диодах заявленный срок эксплуатации не всегда соответствует действительности, поэтому приборы в большинстве своем себя не окупают (впрочем, при соблюдении технических норм и наличии дополнительной перестраховки изделие будет работать не менее 7-8 лет);
  • беспрерывная эксплуатация приводит к выходу из строя светодиодов – постепенно снижается яркость, впоследствии компоненты полностью перегорают;
  • для повышения долговечности желательно использовать дополнительные источники охлаждения и блок питания, что вновь приводит к финансовым тратам.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

  • блок питания для светодиода и датчика;
  • светодиодная матрица или отдельный светодиод;
  • датчик движения;
  • регулируемая схема задержки выключения;
  • датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

  • стабильная работа вне зависимости от времени года;
  • отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

  • работающие от сети постоянного или переменного тока;
  • беспроводные со встроенными аккумуляторами;
  • питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Сферы применения

Светодиодные уличные фонари с датчиками, откликающимися на движение, используют в разных сферах:

  1. Подъезды домов. Наличие датчика позволяет экономно расходовать электричество. Подъезд — помещение, где важна хорошая освещенность. Однако значительную часть времени это помещение пребывает пустым, поэтому постоянно горящий свет — не лучшее решение. Использование датчика позволяет более гибко решать вопрос освещения подъезда, включая лампы только по необходимости.
  2. Придомовые территории. Освещенность участка возле дома — критически важный фактор. Однако, как и в случае с подъездами, свет здесь нужен не всегда, а лишь на короткое время, когда возле здания находятся люди.
  3. Гараж. Обычно освещение возле гаража нужно лишь на непродолжительный период, когда автовладелец посещает помещение. В остальное время освещение территории возле гаража — пустая трата электричества.

  1. Подсветка пешеходных дорожек.
  2. Освещение входа в дом (крыльцо, ступеньки).
  3. Крупные объекты, освещать которые постоянно слишком дорого. В качестве примера можно привести музеи. Весь зал приглушенно освещен верхними лампами. Но если посетитель заинтересуется каким-либо объектом, например, картиной, как только он приблизится к ней, включается яркое местное освещение. Такой же прием используется для подсветки книжных полок в библиотеках.
  4. Освещение в жилых помещениях (особенно часто датчики устанавливают в коридорах).
  5. Складские помещения, промышленные объекты.
  6. Улицы населенных пунктов.

Как подключить стандартный уличный прожектор с датчиком движения

Внутри корпуса комплекта подобного светильника располагается клеммная колодка, подключенная к смонтированной внутренней электрической схеме. У нее собраны 4 цепочки:

Для подключения в работу прожектора необходимо подать фазу, рабочий и защитный нули кабелем питания от  щитка управления проводами коричневого, синего и желто-зеленого цвета. После этого на внутренней схеме фаза и ноль от колодки пройдут к датчикам движения и освещенности, подготавливая их блоки питания, логики и исполнительной части к работе. Когда возникнут условия для срабатывания датчика, то замкнется внутренний контакт, который подаст потенциал фазы на прожектор для его включения. Размыкание этого контакта происходит после прекращения движения внутри наблюдаемого пространства или наступления нормальной освещенности, что приводит к отключению света прожектором в автоматическом режиме. Защитный ноль РЕ предназначен для контроля и отключения возможных токов утечек при случайных нарушениях изоляции проводки внутри светильника. В зданиях, эксплуатируемых по системе TN-C, он не используется. Таким образом, чтобы подключить готовый уличный прожектор с датчиком движения, достаточно к его колодке подсоединить провода питания L, N, PE.

READ  Информация о плановом отключении электроэнергии: где и как искать?

Инструкция по выбору прожектора

При выборе осветительного устройства с авто-включением на движение нужно исходить из параметров его основных технических характеристик. Это прежде всего место размещения детектора, угол обзора или зона охвата, тип датчика и источника света, надежность, мощность и настройки. Рассмотрим подробную инструкцию для выбора такого прожектора для улицы или помещения.

Место расположения датчика

Не последнюю роль в выборе прибора имеет место расположения датчика движения. Подбирать его нужно так, чтобы после установки он размещался ниже осветителя и не приводил к ложным срабатываниям. Датчик может иметь как отдельный кронштейн для настройки, так и вообще отдельно располагаться от прожектора. В последнем случае свет от других источников не должен прямо попадать на детектор.

Наилучшее место расположения датчика определяется, исходя из следующих правил:

  1. В «зону обнаружения» должно попадать все контролируемое пространство.
  2. В большинстве случаев движение объекта должно происходить параллельно плоскости установки датчика.
  3. Сам светильник не должен попадать в зону обнаружения.

Мощность

Мощность прожектора светодиодного с датчиком обнаружения движения влияет на таких два важнейших параметра в будущей работе устройства, как интенсивность освещения и уровень потребления энергии. Естественно, чем они больше, тем больше и мощность и, наоборот. Разная степень свечения при одинаковой мощности может наблюдаться у различных видов излучателя. Например, галогеновый прожектор в 60 Вт характеризуется одинаковой силой свечения со светодиодной моделью силой всего в 10 Вт.

Температура излучения

Порог чувствительности, иначе температура излучения – весьма важный параметр осветительного прибора, работающего от ИК-детектора.

Чем выше чувствительность, тем более дальние объекты будут попадать в зону обнаружения прибора. У большинства современных светодиодных уличных моделей существует специальная настройка по данному параметру.

С ее помощью удается точно настроить работу прожектора, чтобы он срабатывал на движение людей, исключал собак, кошек, птиц, дальний проезд автотранспорта и других объектов.

Угол обзора

Радиус действия или обзорный угол должен совпадать с площадью освещаемой территории. Однако он является лишь одним из двух важных параметров, характеризующих эффективность авто-включения прожектора. Так, если датчик предназначен для установки на потолок, то угол его обзора будет равен 360 градусам. При этом эффективность его срабатывания определяется чувствительность ИК-сенсора – дальностью действия. Датчики для настенной установки в большинстве своем имеют обзорный угол не больше 120-160 градусов.

Надежность и защита конструкции

Безотказность в работе и защита устройства от внешних факторов будет определяться:

Типом источника света. Наиболее надежными для уличного освещения являются светодиодные излучатели.
Герметичностью корпуса

Очень важно, чтобы электронная схема, проводка, датчик и источник свет не подвергались влаге из воздуха. Гарантию такой защиты может дать только надежный производитель.
Качеством компонентов

Только сертифицированная, брендовая продукция может служить назначенный заводом-изготовителем срок.

Способ подключения и настройка датчика

Перед подсоединением прожектора следует внимательно изучить сеть, начав с осмотра проводов. После открывания клеммной коробки там можно увидеть три провода:

  • фазу (будет подходить к датчику движения, затем к самому светильнику через клеммник);
  • ноль (подключается к светильнику и датчику);
  • заземление (пойдет к корпусу прожектора через клеммник).

Таким образом, фазный контур проходит через сенсор. Когда прибор сработает на движение, произойдет замыкание контакта, электричество направится по фазе к прожектору. Все это работает в автоматическом режиме. Порядок подключения подобного прожектора не отличается от такового в отношении иных светильников. При замене старой лампы также особых различий нет. Единственное расхождение — такой прожектор можно использовать без выключателя, который будет нужен только для полного отключения прибора. Весь свет загорается автоматически.

Настройка датчика выполняется после процедуры подсоединения проводов

Важно установить элементы сенсоров в правильное поле – туда, где в пространстве будет происходить движение. При настройке прибора надо учесть расстояние действия и угол отклонения по вертикали и горизонтали

Если расстояние будет выставлено неправильно, прожектор не включится, то же касается угла. Проще говоря, объект должен попасть в трехмерное поле, только тогда свет загорится. Как узнать два важнейших показателя? Они указываются в инструкции к прожектору с датчиком.

Также надо настроить время, в течение которого включится свет. Обычно оно составляет от 1 до 10 секунд. Если конструкцией предусмотрена функция подключения прожектора в темноте, он будет зажигаться, как только стемнеет до определенной степени.

Цена светильников с датчиками, реагирующими на движение, высока. Потому надо сразу определить, оправдана ли покупка. Для непостоянного пользования лучше купить менее дорогие изделия, работающие от обычного выключателя. И все-таки современные прожекторы остаются востребованными из-за долговечности службы и комфорта в использовании.

Монтаж датчика

То, как подключить датчик движения к прожектору, обычно подробно описывается в приложенной к нему инструкции. Как и в предыдущем случае, это можно сделать самостоятельно при наличии минимальных знаний в электрике. Кабель датчика также подключается к общей цепи через распределительную коробку.

Дополнительными элементами, которые позволят повысить эффективность работы системы, могут стать: выключатель, сирена, датчик освещенности, звука и так далее. Еще один вспомогательный элемент – это режим короткого сигнала, реагирующий на автомобильный гудок, звонок или колокольчик.

Характеристики и настройки датчика движения

Датчик движения имеет три потенциометра:

  1. Чувствительность. Это параметр определяет необходимую для срабатывания силу воздействия. Высокая чувствительность не означает эффективной работы, подбор и регулировка параметра ведется в соответствии с особенностями объекта и территории во избежание ложного срабатывания.
  2. Временной интервал. От него зависит то, сколько будет работать лампа после включения. Должен быть достаточным, чтобы человек успевал дойти до области действия следующего прожектора.
  3. Степень освещенности. Она определяет время суток, в которое должна работать лампа и настраивается в зависимости от погодных и климатических условий.

Кроме того, они бывают инфракрасными, ультразвуковыми и микроволновыми. Инфракрасный основывается на определении изменения температуры. Этот вариант хорош при наличии на в зоне охвата большого количества деревьев и кустов и является самым распространенным, хотя и может среагировать не только на человека. Но и на пробегающее мимо животное. Однако инфракрасный датчик требует аккуратной и тонкой настройки. Ультразвуковые датчики на улице применяются редко, поскольку чувствительны к температурным колебаниям. Микроволновые модели похожи на ультразвуковые, однако, в отличие от них, не оказывают никакого воздействия на слух животных и человека.

Основные выводы

Независимо от того, предназначается ли прожектор для дома в центре Москвы или для далекого загорода, при его выборе нужно руководствоваться четкими правилами:

  1. Прибор должен соответствовать по мощности, углу обзора, порогу чувствительности месту и площади освещения.
  2. Устройство должно иметь надежный герметичный корпус, электроника исправна, а источник света и датчик – безотказными.
  3. Прожектор и детектор к нему должны иметь гарантию от производителя.

После покупки прибор важно правильно установить, подключить согласно прилагаемой схеме и настроить в соответствии с условиями эксплуатации. Предыдущая
