Для чего нужен дифавтомат, и какой принцип его работы разного типа: чем отличается, устройство и схема

Особенности выбора автоматического выключателя

Возможные перегрузки и короткие замыкания несут собой немалую опасность, начиная выходом из строя бытовой техники и заканчивая травмами и пожарами. Устройство, в народе называемое «автоматом», применяется для защиты питающих линий. Если грамотно подобрать автомат, прибор отключит в случае повреждения проводки технику, не допустив ее возгорания.

В домашних сетях зачастую устанавливаются аппараты ВА-серии, принцип действия которых описан выше. Выбирать автомат следует, отталкиваясь от сечения проводов и предполагаемой нагрузки на линию. Этой информации будет достаточно, чтобы сделать правильную покупку. Рекомендуется обращаться в специализированные магазины или к официальным дилерам, дорожащим своей репутацией, а не на электрорынок.

Немалое значение при выборе играют технические характеристики устройства. Выбирая автомат для щита, в первую очередь, учитывается селективность – принцип от большего к меньшему. То есть если на вводе автомат 40А, на розетки идет 20А, на освещение – 10А.

Для определения нагрузки на сеть придется вспомнить школьные уроки физики, а именно закон Ома. Для примера возьмем, что на кухне будут устанавливаться приборы, суммарная мощность которых достигает 3000 ватт. Общая сеть имеет напряжение в 220 вольт. Необходимо поделить мощность на напряжение и получится 13.6 А. Если отталкиваться от ближайшего номинала доступных автоматов, подбирается модель 16 А.

Обратите внимание! Автоматы предусматривают определенное число срабатываний. Конечно, модели от проверенных производителей более надежные, но, тем не менее, не рекомендуется их часто применять для включения-выключения

Из-за этого не только изнашивается механизм, но и подгорают контакты, что приводит к выходу из строя автомата.

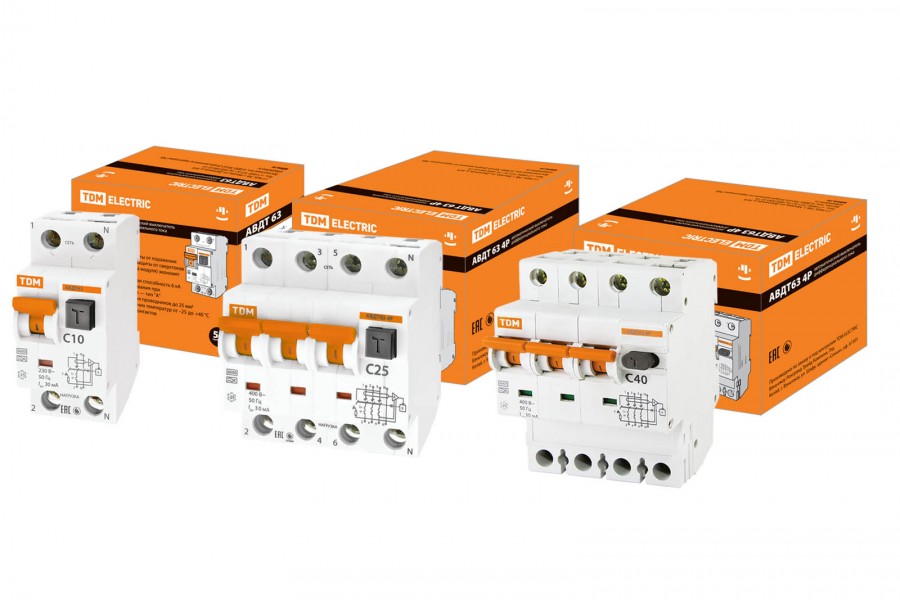

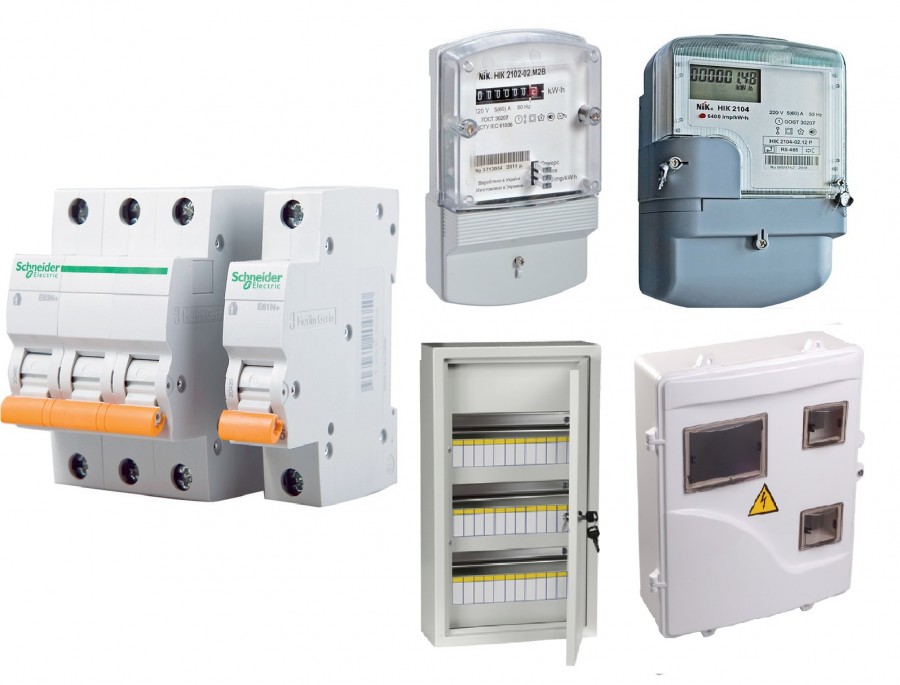

Доступен большой ассортимент аппаратов

Делить нынешние автоматы можно на 3 группы: B, C и D. Чтобы автомат не выбило сразу, после подключения электрического прибора предусматривается задержка по току. Другими словами, устройство будет «молчать» несколько секунд после включения в сеть техники с большим пусковым током. Маркировка в этом случае выступает в качестве коэффициента. Автомат отключается, если ток превышает номинал во столько-то раз:

  • B – 3-5. Монтируется в жилых зданиях, где отсутствуют скачки тока;
  • С – 5-10. Также находит применение в жилых зданиях. Обеспечивает защиту техники, имеющей слабые пусковые токи (дрель, стиральная машина и так далее);
  • D – 10-14. Устанавливается на производствах с установками, имеющими большие пусковые токи.

Выпускаемые модели имеют различия по месту крепления проводника и посадке на DIN-рейку. Поэтому, если производится замена автомата, рекомендуется выбирать модель от того же производителя. Сама установка автоматического предохранителя, желание поменять пробки на автоматы – не самая простая задача, которую рекомендуется доверить специалисту, так как работа с электричеством довольно опасна.

На данный момент лидирующие позиции занимают устройства следующих компаний: ABB, Legrand, Schneider. Это бренды, выпускающие надежное и долговечное оборудование. Если, выбирая прибор, есть желание сэкономить средства, доступен бренд ИЭК.

Обратите внимание! Сейчас многие пытаются подделывать производство предохранителей, выпуская некачественную продукцию. Желая сэкономить средства, не стоит приобретать подозрительно дешевые модели, которые способны стать причиной аварийной ситуации

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

В международной практике принята маркировка отключающей способности буквами латинского алфавита.

А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн.

Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат.

В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

  • 10,30 мА– применяются для защиты человека от поражения электрическим током;
  • 100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

В – данная категория дифференциальных автоматов используется исключительно в промышленных установках. Характер тока утечки – постоянный сглаженный и переменный.

S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

Что такое дифференциальный автомат и для чего нужен

Дифференциальный автомат конструктивно объединяет в едином корпусе два типа защиты:

  • От перегрузки (короткого замыкания, превышения допустимого значения тока потребления);
  • От токов утечки.

Первый тип используется в токовых автоматах и предусматривает отключение фазного и нулевого проводников при увеличении тока нагрузки выше того, на который рассчитан автомат. Второй тип защиты используется в УЗО – устройствах защитного отключения. Принцип действия заключается в сравнении токов в нулевом и фазном проводах. Наличие разницы говорит о появлении тока утечки, который может быть опасен.

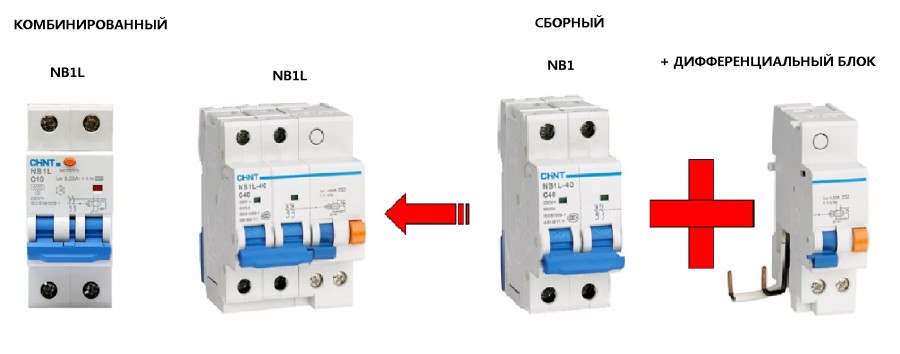

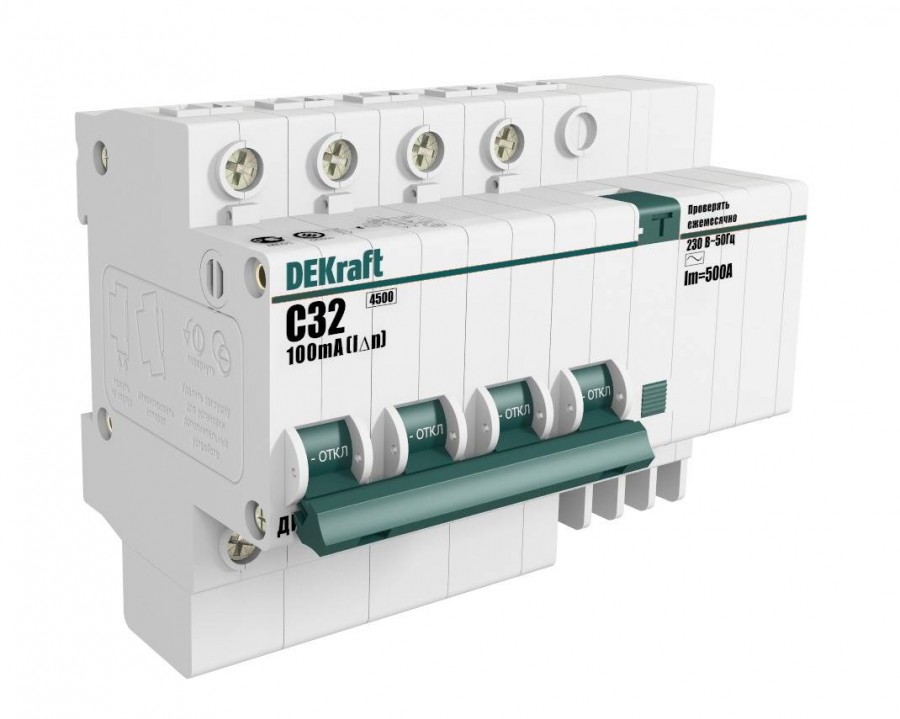

Фактически, дифавтомат объединяет в одном корпусе два устройства.

Достоинства и недостатки

Дифавтомат обладает следующими достоинствами:

  • Экономия места в распределительных щитах ввиду совмещенности двух устройств.
  • Упрощение монтажа и сокращение количества точек подсоединения проводов.
  • В случае срабатывания размыкаются одновременно все питающие проводники (ноль и фаза).

В то же время у данных устройств есть и недостатки:

  • Более высокая стоимость.
  • Затруднение диагностики причины срабатывания.
  • При повреждении меняется полностью вне зависимости от того, какой тип защиты отказал.
READ  Может ли проводиться замена одноклавишного или двухклавишного выключателя света в квартире: советы электриков

Таким образом, если при отдельно установленных автоматах и УЗО можно легко определить, чем вызвано срабатывание (коротким замыканием или током утечки) и при необходимости заменить необходимое устройство, то дифференциальный автомат меняется целиком. Причем для поиска причин необходимы некоторые навыки.

Область применения

Дифавтомат, как и УЗО, наилучшим образом раскрывает достоинства при установке в цепях, которые нуждаются в особом контроле. Это мощная нагрузка, расположенная в помещениях с высокой опасностью, наличие чувствительной к параметрам питающей сети аппаратуры.

К опасным помещениям относятся те, которые имеют высокую влажность и наличие электроаппаратуры. Например, ванная комната с электрическим бойлером или стиральной машинкой, кухня с электроплитой.

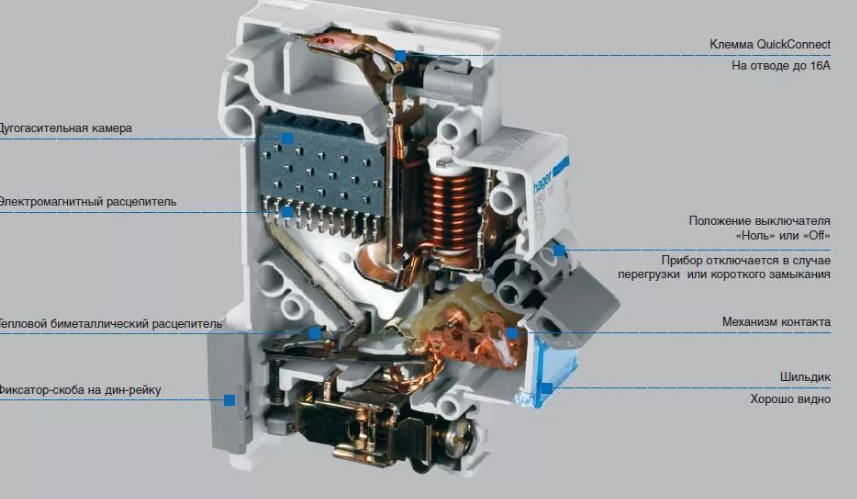

Контакты и дугогасящая камера

Контактная группа представляет собой систему подвижных и неподвижных контактов, которые соединены с выходными клеммами дифференциального автомата. Для увеличения износостойкости и уменьшения переходного сопротивления контактов, некоторые производители покрывают их металлокерамикой. В качестве металла используется серебро, как имеющее наименьшее удельное сопротивление. Для более надежного контакта, они подпружиниваются.

Дугогасящая Камера изготавливается из фибры. Внутри находятся металлические пластины, которые рассекают дугу, распределяют в пространстве, уменьшая тем самым ее мощность. Фибра при нагревании мгновенно выделяет газы, которые вызывают гашение дуги. Во избежания разрыва корпуса от избыточного давления, возникающего при гашении электрической дуги, в нем предусмотрены отверстия. Корпус изготавливается из негорючего пластика.

ÐеÑÑ Ð¿ÑедоÑÑоÑожноÑÑи

ÐиÑÑеÑенÑиалÑное ÑÑÑÑойÑÑва запÑеÑаеÑÑÑ ÑÑÑанавливаÑÑ Ð½Ð° гÑÑÐ¿Ð¿Ñ ÑозеÑок, к коÑоÑÑм планиÑÑеÑÑÑ Ð¿Ð¾Ð´ÐºÐ»ÑÑение пеÑÑоналÑнÑÑ ÐºÐ¾Ð¼Ð¿ÑÑÑеÑов, Ñак как они могÑÑ ÑпÑовоÑиÑоваÑÑ Ð»Ð¾Ð¶Ð½Ñе ÑÑабаÑÑваниÑ, ÑÑо пÑÐ¸Ð²ÐµÐ´ÐµÑ Ðº поÑÑе вÑÑиÑлиÑелÑной ÑеÑники.

ÐÑоме Ñого, не допÑÑкаеÑÑÑ Ð¾Ð±ÑединÑÑÑ Ð»Ð¸Ð½Ð¸Ñ Ð´ÑÑÐ³Ð¸Ñ Ð°Ð²ÑомаÑов Ñ Ð½Ñлевой линией, Ñак как по ÑÑим линиÑм пÑоÑекаÑÑ Ð°Ð±ÑолÑÑно ÑазнÑе Ñоки, ÑÑо Ñакже пÑÐ¸Ð²ÐµÐ´ÐµÑ Ðº оÑклÑÑÐµÐ½Ð¸Ñ Ð´Ð¸ÑÑеÑенÑиалÑного авÑомаÑа.

ÐÑновнÑе ÑÑнкÑии

  1. ÐаÑиÑа ÑлекÑÑиÑеÑкой ÑеÑи Ð¾Ñ ÑÑеÑки Ñока на повеÑÑноÑÑÑ Ð·ÐµÐ¼Ð»Ð¸.
  2. ÐаÑиÑа Ð¾Ñ Ð¿ÐµÑегÑÑзок или коÑоÑÐºÐ¸Ñ Ð·Ð°Ð¼Ñканий в ÑепÑÑ. ÐÑÑгими Ñловами, данное ÑÑÑÑойÑÑво ÑакÑиÑеÑки пÑедÑÑавлÑÐµÑ Ñобой авÑомаÑиÑеÑкий вÑклÑÑаÑÐµÐ»Ñ Ð¸ УÐÐ, коÑоÑÑе ÑовмеÑÐµÐ½Ñ Ð² едином коÑпÑÑе.

ÐиÑÑеÑенÑиалÑнÑй авÑÐ¾Ð¼Ð°Ñ Ð¸Ð»Ð¸ УÐÐ, благодаÑÑ Ð²ÑÑÐ¾ÐºÐ¾Ð¼Ñ Ð±ÑÑÑÑодейÑÑвиÑ, обеÑпеÑÐ¸Ð²Ð°ÐµÑ Ð¼Ð°ÐºÑималÑнÑÑ Ð·Ð°ÑиÑÑ Ñеловека Ð¾Ñ Ð²Ð¾Ð·Ð´ÐµÐ¹ÑÑÐ²Ð¸Ñ ÑлекÑÑиÑеÑкого Ñока, в ÑлÑÑае его пÑикоÑÐ½Ð¾Ð²ÐµÐ½Ð¸Ñ Ðº неÑоковедÑÑим и ÑоковедÑÑим ÑаÑÑÑм. РпеÑвом ÑлÑÑае они могÑÑ Ð¾ÐºÐ°Ð·Ð°ÑÑÑÑ Ð¿Ð¾Ð´ напÑÑжением пÑи наÑÑÑении или пÑобое изолÑÑии обоÑÑдованиÑ.

ÐÑоме Ñого, даннÑй авÑомаÑ, подобно обÑÑÐ½Ð¾Ð¼Ñ Ð°Ð²ÑомаÑиÑеÑÐºÐ¾Ð¼Ñ Ð²ÑклÑÑаÑелÑ, ÑÑÑекÑивно заÑиÑÐ°ÐµÑ ÑлекÑÑиÑеÑкие ÑеÑи пÑи возникновении в Ð½Ð¸Ñ ÑвеÑÑÑоков â пеÑегÑÑзок по ÑÐ¾ÐºÑ Ð¸ Ñоков коÑоÑкого замÑÐºÐ°Ð½Ð¸Ñ Ð² ÑлекÑÑиÑеÑÐºÐ¸Ñ ÑеÑÑÑ.

Ðак вÑбÑаÑÑ Ð´Ð¸ÑÑеÑенÑиалÑнÑй авÑомаÑ

ÐÑбиÑаеÑÑÑ Ð´Ð°Ð½Ð½Ð¾Ðµ ÑлекÑÑиÑеÑкое ÑÑÑÑойÑÑво иÑÑÐ¾Ð´Ñ Ð¸Ð· ÑаÑÑеÑного и ÑÑммаÑного Ñока ÑÑеÑки. СледÑÐµÑ Ð²ÑбиÑаÑÑ Ñакое обоÑÑдование, коÑоÑое Ð¾Ð±Ð»Ð°Ð´Ð°ÐµÑ Ð¼Ð°ÐºÑималÑной коммÑÑаÑионной ÑпоÑобноÑÑÑÑ, Ð´Ð»Ñ Ð¾ÐºÐ¾Ð½ÐµÑнÑÑ ÑÑÑÑойÑÑв â на ÑÑовне 3000 A, Ð´Ð»Ñ Ð³ÑÑпповÑÑ â 6000 A.

Ðз многоÑиÑленного колиÑеÑÑва ÑлекÑÑоннÑÑ Ð´Ð¸ÑÑеÑенÑиалÑнÑÑ Ð°Ð²ÑомаÑов желаÑелÑно вÑбиÑаÑÑ Ñ Ð·Ð°ÑиÑой Ð¾Ñ Ð¾Ð±ÑÑва нÑлевого пÑоводника. Так как обÑÑв Ð¼Ð¾Ð¶ÐµÑ ÑпÑовоÑиÑоваÑÑ Ð¿Ð¾ÑеÑÑ Ð°Ð²ÑомаÑами напÑÑÐ¶ÐµÐ½Ð¸Ñ Ð¿Ð¸ÑаниÑ, ÑÑо в ÑезÑлÑÑаÑе Ð´ÐµÐ»Ð°ÐµÑ Ð¸Ñ Ð½ÐµÑабоÑоÑпоÑобнÑми.

ÐоÑÐ°Ð³Ð¾Ð²Ð°Ñ Ð¸Ð½ÑÑÑÑкÑиÑ

  1. РпеÑвÑÑ Ð¾ÑеÑÐµÐ´Ñ ÑледÑÐµÑ Ð¿ÑовеÑиÑÑ ÑÑÑÑойÑÑво на пÑÐµÐ´Ð¼ÐµÑ ÑÑеÑин и повÑеждений в ÑооÑвеÑÑÑвии Ñ ÑÑебованиÑми ÐУЭ, Ñак как пÑи налиÑии неиÑпÑавноÑÑей не бÑÐ´ÐµÑ Ð¾Ð±ÐµÑпеÑена полноÑÐµÐ½Ð½Ð°Ñ Ð·Ð°ÑиÑа. ЭÑи ÑÑÐµÐ±Ð¾Ð²Ð°Ð½Ð¸Ñ ÐºÐ°ÑаÑÑÑÑ Ð²ÑÐµÑ ÑÑÑÑойÑÑв подобного Ñипа. УÐРи диÑÑеÑенÑиалÑнÑе авÑомаÑÑ Ð¿ÑедÑÑавлÑÑÑ Ñобой пÑакÑиÑеÑки одинаковое обоÑÑдование, поÑÑÐ¾Ð¼Ñ Ð¸ ÑÑÑанавливаÑÑ Ð¸Ñ Ð¾Ð´Ð¸Ð½Ð°ÐºÐ¾Ð²Ð¾.
  2. Ðалее диÑÑеÑенÑиалÑнÑй авÑÐ¾Ð¼Ð°Ñ ÑÑÑанавливаеÑÑÑ Ð½Ð° DIN-ÑÐµÐ¹ÐºÑ Ð² ÑлекÑÑиÑеÑком ÑиÑе. Ðак ÑпоминалоÑÑ Ñанее, его пÑинÑип ÑабоÑÑ Ð·Ð°ÐºÐ»ÑÑаеÑÑÑ Ð² ÑÑавнивании пÑоÑодÑÑего по ÑÐ°Ð·Ð½Ð¾Ð¼Ñ Ð¿ÑÐ¾Ð²Ð¾Ð´Ð½Ð¸ÐºÑ Ñока Ñ Ñоком, коÑоÑÑй пеÑемеÑаеÑÑÑ Ð¿Ð¾ нÑÐ»ÐµÐ²Ð¾Ð¼Ñ Ð¿ÑоводникÑ. ÐÑли в Ñепи Ð²Ð¾Ð·Ð½Ð¸ÐºÐ°ÐµÑ ÑÑеÑка, Ñо Ð¸Ñ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ Ð¼Ð³Ð½Ð¾Ð²ÐµÐ½Ð½Ð¾ ÑÑанÑÑ ÑазнÑми. ÐиÑÑеÑенÑиалÑное ÑÑÑÑойÑÑво вÑÑиÑÐ»Ð¸Ñ ÑÑи Ð¸Ð·Ð¼ÐµÐ½ÐµÐ½Ð¸Ñ Ð¸ ÑÑÐ°Ð²Ð½Ð¸Ñ Ð¸Ñ Ñ Ð½Ð¾Ð¼Ð¸Ð½Ð°Ð»ÑнÑм знаÑением, коÑоÑое пÑедÑÑмоÑÑено Ð´Ð»Ñ Ð´Ð°Ð½Ð½Ð¾Ð³Ð¾ ÑÑÑÑойÑÑва. Ð ÑлÑÑае когда Ð¿Ð¾ÐºÐ°Ð·Ð°Ð½Ð¸Ñ Ð¿ÑевÑÑÑÑ Ð½Ð¾Ð¼Ð¸Ð½Ð°Ð»Ñное знаÑение, ÑÑÑÑойÑÑво оÑклÑÑÐ¸Ñ Ð½Ð° ÑÑом ÑÑаÑÑке ÑеÑи пиÑание. РвклÑÑиÑÑ ÐµÐ³Ð¾ можно бÑÐ´ÐµÑ Ð»Ð¸ÑÑ Ð¿Ð¾Ñле ÑÑÑÑÐ°Ð½ÐµÐ½Ð¸Ñ Ð½ÐµÐ¿Ð¾Ð»Ð°Ð´Ð¾Ðº.
  3. РдиÑÑеÑенÑиалÑÐ½Ð¾Ð¼Ñ Ð°Ð²ÑомаÑÑ Ð¿Ð¾Ð´ÐºÐ»ÑÑаÑÑÑÑ Ð´Ð²Ð° пÑовода â ÑазнÑй и нÑлевой (220 B) или один нÑлевой и ÑÑи ÑазнÑÑ (380 B). ÐÑ Ð£ÐРдиÑавÑÐ¾Ð¼Ð°Ñ Ð¾ÑлиÑаеÑÑÑ Ñем, ÑÑо не ÑолÑко пÑедоÑÑанÑÐµÑ Ñеловека Ð¾Ñ Ð¿Ð¾ÑÐ°Ð¶ÐµÐ½Ð¸Ñ Ñоком, но и оÑÑÑеÑÑвлÑÐµÑ Ð°Ð²ÑомаÑиÑеÑкое оÑклÑÑение ÑеÑи пÑи коÑоÑком замÑкании и пеÑегÑÑзке. Также в нем пÑедÑÑмоÑÑена заÑиÑа Ð¾Ñ ÑвеÑÑÑоков, ÑÑо оÑÑÑÑÑÑвÑÐµÑ Ð² УÐÐ. Ð ÑооÑвеÑÑÑвии Ñ Ð½Ð¾ÑмаÑивнÑми поÑÑановлениÑми, необÑодимо ÑÑÑанавливаÑÑ ÑолÑко диÑÑеÑенÑиалÑнÑе авÑомаÑÑ. Ð ÑÑÑановке допÑÑкаеÑÑÑ ÑолÑко обоÑÑдование заÑиÑного оÑклÑÑÐµÐ½Ð¸Ñ Ñипа «A», коÑоÑое ÑеагиÑÑÐµÑ Ð½Ð° пеÑеменнÑе и пÑлÑÑиÑÑÑÑие Ñоки. Также допÑÑкаеÑÑÑ ÑÑÑанавливаÑÑ ÑÑÑÑойÑÑва Ñипа «AC», ÑеагиÑÑÑÑие иÑклÑÑиÑелÑно на пеÑеменнÑе Ñоки ÑÑеÑки.

Что такое времятоковая характеристика защиты?

Каждая токовая защита имеет свою характеристику, которая отражает насколько быстро защита срабатывает при определенном токе. Такая характеристика называется времятоковой.

Обычно максимальные токовые защиты содержат несколько ступеней, каждая из которых отвечает за свою задачу.

Защита от перегрузки устраняет токи перегрузки, которые возникают из-за механических неисправностей двигателей, присутствия на их валу нагрузки выше номинальной, а также снижения напряжения в сети. Эта защита чувствует самые малые аварийные токи, но работает с самыми большими выдержками времени.

Максимальная токовая защита (МТЗ) защищает присоединение от всех видов коротких замыканий. Для большинства присоединений 0,4-6(10) кВ МТЗ является основной защитой. Время выдержки МТЗ находится в пределах от 0 до нескольких секунд.

Токовая отсечка (ТО) защищает часть присоединения от больших токов коротких замыканий. Работает обычно без выдержки времени.

Совокупность ступеней формирует характеристику защиты присоединения. На рисунке выше защита имеет трехступенчатую характеристику.

СÑема подклÑÑÐµÐ½Ð¸Ñ Ð´Ð¸ÑÑеÑенÑиалÑного авÑомаÑа

УÑÑановка диÑÑеÑенÑиалÑного ÑÑÑÑойÑÑва доволÑно пÑоÑÑа: его закÑеплÑÑÑ Ð½Ð° монÑажной DIN-Ñейке ÑаÑпÑеделиÑелÑного ÑиÑа поÑÑедÑÑвом заÑелки, коÑоÑÐ°Ñ ÑаÑполагаеÑÑÑ Ð½Ð° задней ÑаÑÑи коÑпÑÑа. РобÑзаÑелÑном поÑÑдке необÑодимо вÑполниÑÑ Ð·Ð°Ð·ÐµÐ¼Ð»ÐµÐ½Ð¸Ðµ, Ñак как без него не допÑÑкаеÑÑÑ ÑкÑплÑаÑиÑоваÑÑ Ð´Ð¸ÑÑеÑенÑиалÑнÑй авÑомаÑ. ÐоÑле вÑÐ¿Ð¾Ð»Ð½ÐµÐ½Ð¸Ñ Ð¼Ð¾Ð½Ñажа оÑÑÑеÑÑвлÑеÑÑÑ Ð¿ÑовеÑка обоÑÑÐ´Ð¾Ð²Ð°Ð½Ð¸Ñ Ð¿Ð¾Ð´ нагÑÑзкой. ÐажимаеÑÑÑ ÐºÐ½Ð¾Ð¿ÐºÐ° «ТеÑÑ», в ÑезÑлÑÑаÑе вÑклÑÑаÑÐµÐ»Ñ Ð´Ð¾Ð»Ð¶ÐµÐ½ моменÑалÑно оÑклÑÑиÑÑÑÑ.

Ðажно подобÑаÑÑ ÑооÑвеÑÑÑвÑÑÑее колиÑеÑÑво Ð°Ð¼Ð¿ÐµÑ Ð¸ ÑаÑÑÑиÑаÑÑ Ð½Ð°Ð³ÑÑÐ·ÐºÑ Ð¿Ð¾ÑÑебиÑелей, ÑÑÐ¾Ð±Ñ Ð¸Ð·Ð±ÐµÐ¶Ð°ÑÑ Ð¿ÐµÑегÑÑзки, за коÑоÑой поÑледÑÐµÑ ÐµÐ³Ð¾ оÑклÑÑение.

ÐодклÑÑение диÑÑеÑенÑиалÑного авÑомаÑа возможно по ÑледÑÑÑим ÑÑемам:

  1. ÐиÑÑеÑенÑиалÑное ÑÑÑÑойÑÑво подклÑÑаеÑÑÑ Ð½Ð° вводе. ÐÐ¾Ð´Ð¾Ð±Ð½Ð°Ñ ÑÑема обеÑпеÑÐ¸Ñ Ð·Ð°ÑиÑÑ Ð²ÑÐµÑ Ð³ÑÑпп ÑлекÑÑиÑеÑкой Ñепи.
  2. ÐÑделÑнÑй авÑÐ¾Ð¼Ð°Ñ ÑÑÑанавливаеÑÑÑ Ð½Ð° каждÑÑ ÑÐµÐ¿Ñ Ð¿Ð¸ÑаниÑ. Ðн заÑиÑÐ°ÐµÑ Ð²Ñе ÑлеменÑÑ, подклÑÑеннÑе к ней.

ÐÐ»Ñ Ð¿ÐµÑвого ÑлÑÑÐ°Ñ ÑаÑакÑеÑен один недоÑÑаÑок. Ðогда пÑоиÑÑÐ¾Ð´Ð¸Ñ Ð¾ÑклÑÑение авÑомаÑа, обеÑÑоÑиваеÑÑÑ Ð²ÑÑ ÑеÑÑ. Ðо вÑоÑом ÑлÑÑае пÑоиÑÑÐ¾Ð´Ð¸Ñ Ð¾ÑклÑÑение лиÑÑ Ð¾ÑделÑной гÑÑппÑ, ÑÑо намного пÑакÑиÑней и Ñдобней. Ðо в Ñо же вÑÐµÐ¼Ñ Ð¿ÐµÑÐ²Ð°Ñ ÑÑема подклÑÑÐµÐ½Ð¸Ñ Ð´Ð¸ÑÑеÑенÑиалÑного авÑомаÑа Ð·Ð°Ð½Ð¸Ð¼Ð°ÐµÑ Ð¼Ð°Ð»Ð¾ меÑÑа, а главное, обÑодиÑÑÑ Ð´ÐµÑевле.

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

READ  Основные понятия про электромагниты

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

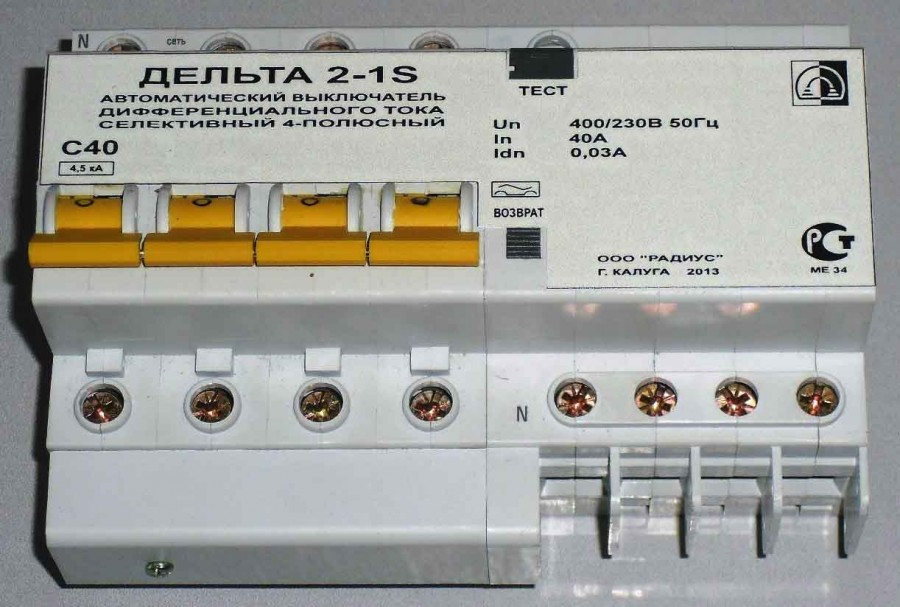

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Отличия между дифавтоматом и УЗО

УЗО и дифавтомат отличаются по многим факторам. Несмотря на то, что внешне они похожи, не отменяет того, что приспособления выполняют совершенно разные функции. Далее подробно об отличиях:

  • назначение прибора. УЗО нужно для защиты изоляции и предотвращения возникновения пожара при утечке. Дифференциальный автомат предохранят сеть от перегрузок и коротких замыканий;
  • внешний вид. Внешний вид практически идентичен, и новичок вряд ли определит разницу, а она есть в маркировке, функциональной схеме и надписях на лицевой и задней стороне;
  • обозначения номинальных величин. Помимо тока, в дифавтоматах указывают время-токовую характеристику;
  • функциональная схема. Тут даже говорить ничего не нужно, устройства просто по-разному сконструированы.

Обратите внимание! Есть ряд и других различий: универсальность, стоимость, размеры, ремонтопригодность и способы подключения. Очевидно, что дифференциальный автомат более дорогой, чем простое УЗО

Необходимость дуговой защиты вызвана несовершенством токовой

Несмотря на требования пунктов ПУЭ п.3.3.31, п.3.3.42 о применении АПВ шин и АВР после ликвидации КЗ внутри отсеков КРУ, сегодня проектные организации и эксплуатирующие предприятия обоснованно сомневаются в необходимости выполнения этих требований и предпочитают блокирование АПВ шин и АВР при срабатывании дуговой защиты КРУ. Такое решение обосновано отрицательным опытом применения АПВ шин среднего напряжения у эксплуатирующих организаций. Обоснован ли этот подход? Обеспечивают ли существующие решения защит отключение дугового КЗ за время, в течение которого не возникает критичных повреждений внутри КРУ?Токовые ступенчатые защиты не могут быть использованы в качестве быстродействующей защиты от дуговых замыканий вследствие больших значений выдержек времени на питающих присоединениях (обычно более 0,5 с).С целью сокращения времени действия токовых защит на питающих присоединениях применяют логическую защиту шин (ЛЗШ), принцип действия которой основан на передаче блокирующих сигналов от устройств защиты отходящих присоединений. Однако, и в этом случае время срабатывания защиты превышает допустимое значение. Выдержка времени ЛЗШ обычно составляет не менее 100мс.

ЛЗШ обладает рядом недостатков:

  • отсутствие срабатывания при КЗ в «мертвой зоне» отсека подключения кабеля вводной ячейки КРУ;
  • возможные отказы ЛЗШ, связанные с излишним блокирование защиты в случае подпитки места КЗ от мощных синхронных электродвигателей (с целью устранения данного недостатка возможно применение более сложной схемы защиты с использованием цепей напряжения и контролем направления мощности на отходящих линиях);
  • возможные отказы ЛЗШ в сетях с низкоомным резистивным заземлением нейтрали, в которых ток замыкания на землю при КЗ на корпус КРУ может быть меньше уставки токовой защиты.

Таким образом, ЛЗШ также не может быть использована в качестве быстродействующей защиты КРУ от дуговых замыканий.

Однополюсники и двухполюсники

Однополюсное вводное устройство

Однополюсный вводный переключатель является простейшим вариантом защитного устройства, коммутирующего только одну фазу (смотрите расположенное ниже фото).

Однополюсный ВА

В соответствии с требованиями ПУЭ, подводящий провод закрепляется обязательно на верхней клемме 1 устройства, а отводящий – фиксируется на контакте 2, расположенном снизу.

Важно! Как и всякий другой сетевой переключатель, этот автомат монтируется в разрыве фазного провода (так же, как и обычный выключатель освещения). Этот коммутирующий аппарат пришел на смену давно устаревшим автоматическим пробкам, еще не так давно устанавливаемым на вводе в старых или частных домов

При обнаружении такого старого ввода следует сразу же подать заявку на его замену современным однополюсным или двухполюсным автоматом или сделать это самостоятельно

Этот коммутирующий аппарат пришел на смену давно устаревшим автоматическим пробкам, еще не так давно устанавливаемым на вводе в старых или частных домов. При обнаружении такого старого ввода следует сразу же подать заявку на его замену современным однополюсным или двухполюсным автоматом или сделать это самостоятельно.

По своему устройству и принципу работы современный однополюсный прибор практически не отличается от обычных линейных автоматов, устанавливаемых сразу после электрического счетчика и защищающих отдельные нагрузки. Единственное их отличие состоит в различающихся по величине номинальных токах отключения (40 против 25-ти или 16-ти Ампер).

При схемном обозначении и «живом» подключении фазной группы применяются провода в изоляции красного или коричневого цвета. Жила в синей защитной оболочке (рабочий нуль) пускается в обход автомата и идет сразу же на соответствующий вход клеммника электросчетчика.

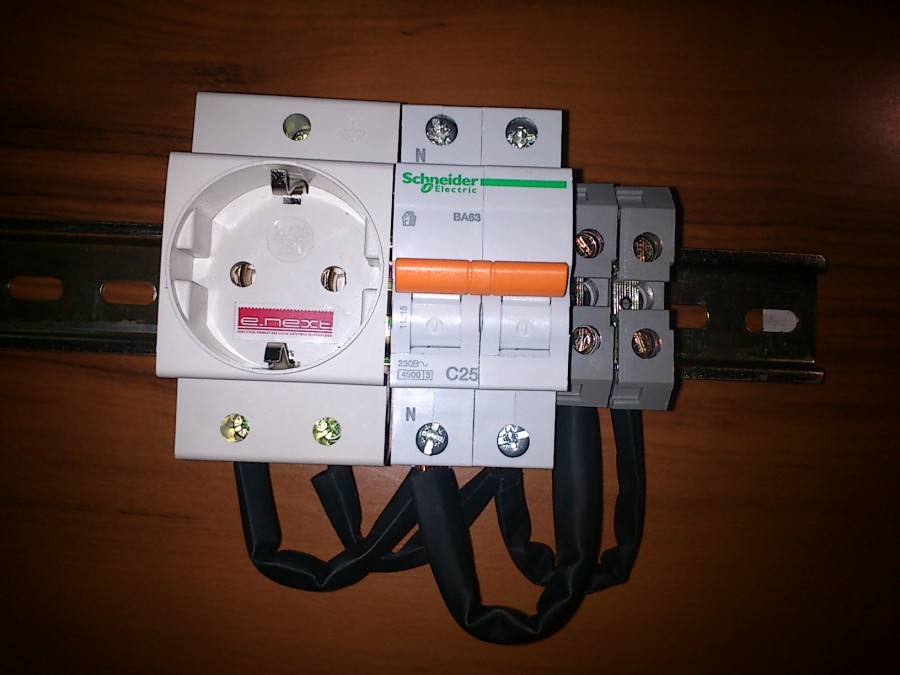

Двухполюсный прибор

Двухполюсник представляет собой коммутирующее устройство модульного типа, имеющее в своем составе две переключающие группы (рисунок ниже по тексту).

Двухполюсник

В конструкции такого аппарата предусмотрено общее управление обеими контактными группами, при отключении срабатывающими практически одновременно. Необходимость в этом возникает по следующим причинам:

  • В определенных ситуациях из-за нарушения баланса фазных нагрузок на нулевой жиле появляется некоторый потенциал относительно заземляющего провода;
  • Его величина может достигать значений, опасных для человека, одновременно прикасающегося к нулю и земле (даже при полностью отключенной фазе);
  • Установка вводных устройств на два полюса позволяет предупредить последствия, возможные вследствие ошибок монтажа (когда фаза и нуль в подъездном щитке случайно перепутаны местами).

При одновременном размыкании фазного и нулевого провода все опасные напряжения на выходе вводного автомата естественным образом исчезают. А путаница в подключении на подъездном щитке для отсоединенного от нагрузки автомата никакого значения не имеет. Таким образом, при установке двухполюсника все предполагаемые проблемы автоматически устраняются.

READ  Почему импульсные преобразователи «не любят» «легкую» нагрузку. часть 2

Важно! При обнаружении ошибки в коммутации фазы и нуля обязательно нужно предупредить об этом местного электрика. Сделать это следует потому, что при монтаже последующей цепи (электросчетчика, в частности) наличие такой ошибки может оказаться критическим

При включенном вводном автомате счетчик окажется подсоединенным с нарушениями ПУЭ, что грозит его владельцу неминуемым штрафом

Сделать это следует потому, что при монтаже последующей цепи (электросчетчика, в частности) наличие такой ошибки может оказаться критическим. При включенном вводном автомате счетчик окажется подсоединенным с нарушениями ПУЭ, что грозит его владельцу неминуемым штрафом.

Преимущества и недостатки

Каждый из приспособлений обладает своими достоинствами и недостатками. Лучше применять их вместе, но если этого не получается сделать, то придется смириться с некоторыми особенностями работы аппаратов.

Дифавтомата

Преимущества следующие:

  • небольшой размер;
  • возможность установки щитка меньшего размера;
  • не затратный и простой процесс установки;
  • отсутствие необходимости использовать какие-либо специальные приборы при инсталляции.

Устройство защитного отключения в распредкоробке

Минусы также имеются:

  • порой тяжело обнаружить причину срабатывания;
  • если происходит обрыв нуля, то по фазе все еще течет ток, который может поразить человека;
  • трудность в выявлении неисправности прибора.

УЗО

У УЗО также есть пара плюсов:

  • монтирование с автоматом позволяет на 100 % быть уверенным в той или иной причине его срабатывания;
  • поломка защиты подразумевает простую ликвидацию старого девайса и его замену на новое;
  • достаточно простой в монтировании аппарат.

Теперь о минусах:

  • устройство защитного отключения нуждается в защите самого себя;
  • срабатывание только при утечке;
  • невозможность выполнять функции по охране сети, если авария связана с перегрузками или замыканиями.

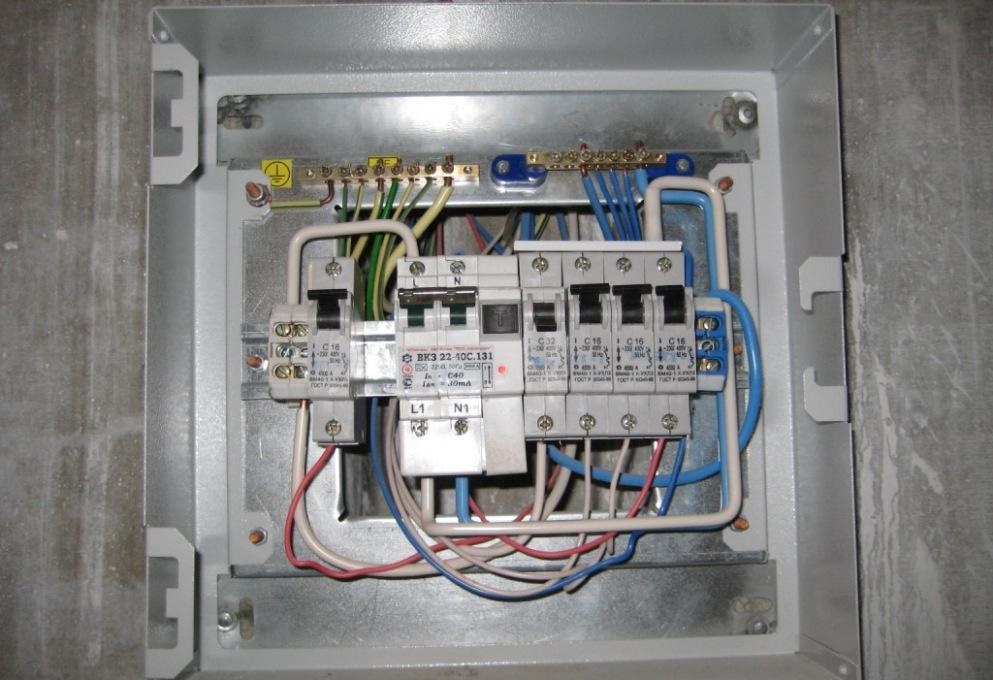

Дифавтоматы в щитке

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

  • Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
  • Тепловой — срабатывает в при возникновения перегрузки.

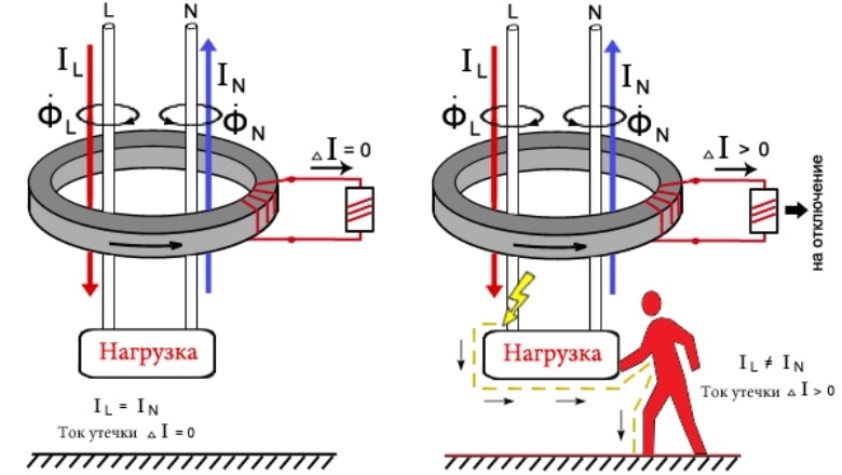

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Принцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Основные критерии выбора

Выбирать дифференциальный автомат можно по следующим критериям.

По фазности

Трехфазные устройства имеют «ноль» и три проводника, к которым присоединяют фазы. Автомат имеет средние размеры, что является оптимальным для 6-7 модулей, иногда встречаются модели на 2-4 модуля. Однако, эти приборы значительно меньших габаритов, чем остальные автоматы.

По номиналу напряжения

Для однофазного автомата подойдет 220 В, для трехфазного – 380 В. По сути, дифференциальный автомат abb – это выключатель автоматического типа, обозначаемый заглавной буквой латиницы, которая ставится впереди цифрового значения тока. В домашних условиях чаще всего эксплуатируют приборы с обозначением «С».

Наиболее популярными являются автоматы для стандартной домашней розетки, с маркировкой С16, а С25 применяются гораздо реже. Автоматы С6 или С10 используют в освещении. Приборы с обозначением С50, С63, С80, С100 в основном эксплуатируют для дома или квартиры.

По классу и типу

Токи утечки бывают двух видов: «АС» и «А», которые срабатывают на утечку синусоидального и постоянного токов соответственно. Например, домашних электроприборов подойдут приборы типа А, так как АС будет мало эффективен.

Идеальным работоспособным состоянием прибора считается наличие исправных проводников: ноль и фазы. При неблагоприятном стечении обстоятельств возможно повреждение фазного проводника, но только не нулевого.

При поврежденном «нуле» защита не будет функционировать, из-за отсутствия электропитания. Чтобы этого избежать стоит применить реле, которое защитит «ноль» от повреждений. Для контроля работоспособности прибора нужно установить данный компонент.

По изготовителю

Всем известно, что на качестве экономить не стоит. Поэтому не гонитесь за дешевыми устройствами, а приобретите качественный товар проверенных производителей. Перед покупкой обязательно проверьте изделие, хотя бы визуально, так как легко можно натолкнуться на подделку.

Обычные защиты от дуговых замыканий

Одним из наиболее часто применяемых в настоящее время видов быстродействующей защиты от дуговых замыкания является оптическая дуговая защита, принцип действия которой основан на регистрации вспышки света внутри отсеков КРУ при возникновении электрической дуги.Находящиеся в эксплуатации в настоящий момент времени устройства подобного класса обладают временами срабатывания от 6 до 25 мс. С учетом времени действия промежуточных реле 12 – 30мс и собственного времени отключения высоковольтного выключателя 10 – 90мс. Время ликвидации дугового КЗ обычными дуговыми защитами зачастую превышает безопасный порог в 50-60мс.При этом конструктивные и аппаратные характеристики этих изделий подлежат дальнейшему совершенствованию. Например, общим недостатком является ломкость оптического волокна в связи с несовершенством конструкции датчика и методов его крепления.

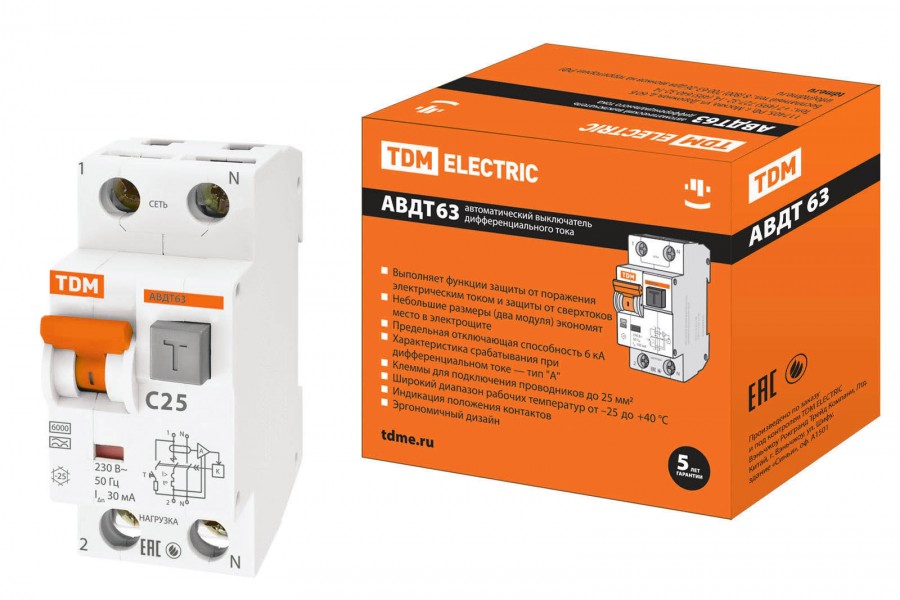

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые выражены символами: В, С, D.

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.
