Предохранитель или выключатель?

Плавкая вставка имеет мизерную индуктивность. На ней не наблюдается никакого падения напряжения, а значит поврежденный УЗИП в случае чего отключится как положено.

Вроде бы все правильно, в чем же здесь подвох? Представим, что при попадании молнии и импульсном перенапряжении дугогасительная камера УЗИП не справилась с сопровождающим током и устройство просто сгорело, создав короткое замыкание.

Естественно, в этот момент должна сработать плавкая вставка. О каких величинах токовых нагрузок здесь идет речь?

При выборе такого предохранителя говорится, что он должен беспрепятственно пропустить через себя импульсный ток молнии и сопровождающий его ток, до момента его гашения в УЗИП. И только потом происходит сработка, если УЗИП развалилось и не справилось со своей задачей.

Вот один из графиков номинальных токов плавкой вставки и импульсного тока молнии в кА. На нем показана величина сгорания и взрыва предохранителя при тех или иных значениях.

Что нам предлагают производители? Они говорят, самостоятельно рассчитайте ток, который пройдет через ваш УЗИП и подберите соответствующий предохранитель, чтобы он при этом сгорел.

Если в ваших условиях максимальный ток 10кА, то вам можно взять предохранитель номиналом 100А. При таком токе (10кА) или меньше, он спокойно пропустит эту величину, чтобы УЗИП воспринял весь удар на себя.

Если же УЗИП не сработает и замкнет, то плавкая вставка при этом сгорит. И вот тут-то и появляется основная проблема. За какое время она сгорит?

Как выбрать предохранитель ПАР

Предохранитель автоматический резьбовой разрабатывается специально для применения в бытовых условиях, где напряжении всегда составляет 220 Вольт, в редких случаях и 380 Вольт. Чтобы человек не ошибся ,при выборе на коробке всегда указывается его техническая характеристика. Так каждый человек сможет понять, для чего же он предназначен.

Перед их выбором стоит учитывать все характеристики своего дома. Если говорить конкретно, то только номинальные токи: 6 и 10 ампер, для некоторых цепей 20. Именно эти показатели и выступают решающими в выборе правильной защиты для своего дома. Характеристика автоматических предохранителей имеет ряд отличий.

Как работает пробка автомат — ПАР

Принцип работы автоматических предохранителей основан на тепловом и электромагнитном действии переменного тока. До фиксированного момента, пока токи через ПАР не достигли критического значения – его нормально замкнутые контакты остаются в исходном состоянии.

При длительном превышении током нагрузки своей номинальной величины входящая в механизм биметаллическая пластина начинает постепенно нагреваться. Под воздействием тепла она через какое-то время выгибается и освобождает коромысло от защелки, ранее обеспечивающей замкнутость рабочей цепи. После срабатывания автомата эта цепочка обрывается, отключая перегруженную по току линию питающего кабеля.

При коротком замыкании происходит резкое увеличение тока, который приводит в действие электромагнитную часть расцепителя (биметаллическая пластина в данном случае просто не успевает нагреться). Эта рабочая часть автомата представлена миниатюрной катушкой, намотанной из провода заранее рассчитанного сечения.

При прохождении больших токов через катушку возникает электромагнитное поле и она работает как электромагнит, притягивая металлический сердечник. При движении сердечника рама защелки проворачивается, тем самым освобождая механизм отключения. Механизм отключения приводится в действия силами сжатой пружины, контакты разрываются и электрическая цепь размыкается.

Как измерять диаметра проволоки

Диаметр тонкого провода лучше всего измерять . Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой.

Нужно намотать 10-20 витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков. Получите диаметр. Например, у меня намотано 10 витков провода, и они закрыли 6,5 мм. Делим 6,5 на 10. Диаметр провода получается равным 0,65 мм. 0,05 мм занимает изоляция. Следовательно, реальный диаметр составляет 0,6 мм.

Такой провод подойдет для изготовления предохранителя на 30 А. Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки.

  Онлайн калькулятор для расчета диаметра провода
  Ширина намотки на линейке, мм:
  Количество витков:


Результаты измерений можете обработать с помощью онлайн калькулятора. Для определения диаметра провода достаточно в окошках ввести ширину намотки, количество витков и нажать «Рассчитать диаметр провода».

Подключение УЗО

Чтобы не допустить поражения людей током при случайном контакте с оголенным участком кабеля, а также при пробое на корпус, желательно включать в общую сеть УЗО. Основой работы устройства защитного отключения является постоянный контроль баланса проходящих через прибор токов. В случае возникновения утечки электротока на корпусную часть или на землю происходит нарушение баланса. Зафиксировав дисбаланс, устройство срабатывает и обесточивает цепь.

Номинальный ток УЗО подбирается так же, как и у автомата ввода. Устройство защитного отключения подсоединяется к его выходу. Проверку работоспособности УЗО рекомендуется проводить ежемесячно – для этого на корпусе аппарата имеется кнопка «Тест». С выходной клеммы прибора фаза подключается к входу первого АВ, а затем посредством перемычек идет на другие выключатели. Нейтральные кабели нужно соединить вместе шинной колодкой, закрепив ее затем на ДИН-рейке.

Если подключение трехпроводное, то заземляющие жилы аналогичным образом соединяются шинной колодкой. Однако следует учесть, что они не должны контактировать с нулем.

Принцип работы

Устройство автомата обеспечивает специфику его работы. Рассмотреть принцип действия прибора стоит на примере однополюсной модели:

  1. На верхнюю клемму подключается кабель от линии питания, на нижнюю – провода потребителей.
  2. Для включения необходимо ставить ручку в верхнее положение, для отключения – в нижнее.
  3. В момент включения механизмом взвода направляется подвижный контакт к неподвижному. Сцепка соединяется.
  4. Соленоидный расцепитель-электромагнит функционирует по принципу выталкивания сердечника из центра катушки электромагнитным полем.

  5. Цилиндрический сердечник из металла надавливает на рычаг механизма расцепления.
  6. За счет гибкой перемычки катушка контактирует с подвижным элементом. Его положение регулирует резьбовой винт.
  7. Неподвижный контакт, подкинутый на верхнюю клемму, выступает в качестве упора для подвижного. Он же замыкает цепь при взводе механизма расцепления.
  8. Контакты автоматически выключаются при повышенной токовой нагрузки. О разрыве цепи свидетельствует искрение. Искры гасит дугогаситель. Дым и остаточные газы выводятся через специальный канал.
  9. Тепловым расцепителем дублируются все этапы работы электромагнитного сердечника. Разница заключается в выталкивании рычага выгнутой биметаллической пластиной.

Работа в нормальном режиме

В неаварийном режиме автомат работает иначе. Ручка управление поднята вверх, а ток поступает на устройство через кабель питания. Проводник подкинут на верхнюю клемму. Затем ток направляется на неподвижные контакты, оттуда – на подвижные. На соленоидную катушку токи подаются через гибкий кабель. После нее поступают на биметаллический элемент, оттуда – на винтовую клемму внизу, а дальше – в электроцепь, к которой подключена нагрузка.

Как устроены старые электрические пробки

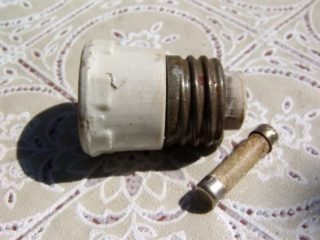

Электрическая пробка старого образа

Обычные электрические керамические пробки относятся к устаревшим моделям и применяются в домашних условиях все реже. Визуально представляют собой фарфоровую оболочку цилиндрической формы, внутренняя часть оснащена стеклянной трубкой с контактами на торцах и тонким проводником. Вкручивают их недалеко от прибора учета электроэнергии в распределительном щитке. Цоколь имеет много сходств с цоколями, предназначенными для обыкновенных ламп накаливания.

Когда через тонкий проводник внутри стеклянной трубки проходит ток высокого напряжения, она расплавляется, следовательно, электрическая цепь разрывается. Пробка при этом выходит из строя – перегорает и ремонту не подлежит. Это электротехнические устройство имеет одно неоспоримое преимущество: работа ее зависит не от работоспособности и производительности бытовой техники и электрических приборов, а от физических свойств материалов. К недостатку относится неремонтопригодность: сработав один раз, требует утилизации.

Классификация приборов

На основании классификации ПУЭ пользователи могут подобрать устройства одной из категорий.

МА

Выпускаются без теплового расцепителя. Модели подходят для сети, к которой подключаются мощные агрегаты. В качестве защиты от перегрузки применяется реле максимального тока. Предохранитель защищает линию от сверхтока при коротком замыкании.

Класс А

Автомат класса А

Чувствительные модификации со срабатыванием теплового расцепителя при повышении силы тока на 30%. Автоматы отличаются:

  • катушкой, обесточивающей сеть за 0,05 сек при превышении нормальных показаний;
  • биметаллическим элементом – выключает питание через 20-30 сек.

С помощью приборов организуется соединение цепей с полупроводниками.

Класс В

Защитное устройство класса В

Оборудование подойдет, если у вас частный дом или квартира. Применяется для подключения к розеточным, осветительным линиям. Характеризуется:

  • срабатыванием электромагнитного расцепителя при увеличении показаний на 200 % за 0,015 сек;
  • срабатыванием пластины из биметалла через 4-5 сек.

Пусковое значение тока для такого устройства должно быть минимальным.

Класс С

Автомат класса С

Автоматический селективный прибор можно поставить в бытовой сети. Электромагнитный узел срабатывает при превышении номинального тока в 5 раз. Тепловой расцепитель становится активным через 1,5 сек. Устройства класса С используются на вводе.

Класс Д

Применяются для организации общей электролинии в качестве резервной защиты. Срабатывают, когда основное оборудование не может своевременно обесточить питание. Номинал электротока должен превысить норму  10 раз.

Классы K и Z

Время срабатывания зависит от типа тока в сети с индуктивным типом нагрузки. Переменный ток должен быть больше нормы в 12 раз, постоянный – в 18. Электромагнитный соленоид активируется через 0,02 сек, тепловой узел – при увеличении тока на 5 %.

Характеристики плавких предохранителей

Основная характеристика заключается в прямой зависимости времени плавления от силы тока. Поэтому, то время, за которое плавкая вставка предохранителя перегорает, соответствует определенному току. Данный параметр больше известен, как времятоковая характеристика.

Кроме временного показателя существуют и другие характеристики, с помощью которых производится определение типов плавких предохранителей. Среди них, в первую очередь, следует отметить номинальный ток. Это наиболее допустимый ток нагрузки по условиям нагрева корпуса предохранителя в течение продолжительного времени. Выбирая устройство по этому показателю, должна учитываться нагрузка электрической цепи, а также условия работы предохранителя.

В некоторых случаях, номинальный ток может быть выше, чем ток в самой электрической цепи. Например, в пусковых устройствах электродвигателей, чтобы избежать перегорания предохранителя во время пуска. Следует учитывать, номинальный ток предохранителя должен соответствовать номинальному току заменяемого элемента.

В свою очередь, номинальный ток заменяемого элемента представляет собой максимально допустимый ток нагрузки в течение длительного времени, когда этот элемент установлен в держателе или в контактах. Кроме того, существуют номинальные токи основания и патрона предохранителя, которые нужно учитывать при выборе защитного устройства. Кроме того, используется такой показатель, как номинальное напряжение. Данный параметр представляет собой межполюсное напряжение, совпадающее с номинальным междуфазным напряжением защищаемых электрических сетей.

Для того, чтобы плавкие предохранители обеспечивали надежную защиту, значение данной величины должно быть больше или равно напряжению защищаемого объекта. Например, предохранитель с номинальным напряжением 400 вольт может использоваться для защиты цепей на 220 вольт, но ни в коем случае, не наоборот. Таким образом, эта величина характеризует возможность предохранителя своевременно разрывать электрическую цепь и гасить дугу.

Поэтому, при выборе предохранителя в качестве защитного средства, необходимо в обязательном порядке учитывать параметры, которые позволяют обеспечить надежную защиту объекта.

Известно, что автоматические выключатели выбираются исходя из номинального тока, а на что следует обращать внимание при подборе аппаратов с предохранителями?

Людмила Павлова (Л.П.): При выборе предохранителей в первую очередь необходимо обращать внимание на номинальное напряжение плавкой вставки, оно должно быть не ниже, чем рабочее напряжение сети. Большинство предохранителей выпускается на рабочее напряжение 500В, эти предохранители подходят более чем для 80% всех электроустановок

Если же требуется более высокий уровень напряжения – существует версия плавких вставок с рабочим напряжением 690В. Также следует проверить предохранитель на неотключение пусковых токов, если речь идёт о защите двигателей. Это сделать очень просто, используя кривую пуска двигателя и время-токовую характеристику предохранителя.

Для чего предназначены автоматические предохранители (пробка-автомат)

Предохранитель автоматический резьбовой (ПАР) в соответствие со своим устройством применяется для защиты электропроводки от аварийных режимов работы. К ним относятся перегруз и короткие замыкания.

По своему посадочному месту он идентичен обычной пробке и полностью взаимозаменяем с ней. Однако в отличие от своего аналога пробка-автомат является многоразовым прибором, функциональность которого обеспечена встроенными в него расцепителями (биметаллической пружиной и электромагнитной катушкой).

Такие защитные приборы устанавливаются на вводе в квартиру и сразу после счетчика, от которого линии электропроводки разводятся по всем комнатам с подключаемыми к ним нагрузками. Основное предназначение этих устройств – обеспечение аварийного отключения каждой из питающих линий в случае перегрузки по току или короткого замыкания.

Защита от молний и быстродействие

Оказывается, этот вопрос обделен вниманием практически во всех руководствах и учебниках. Если воспользоваться стандартными кривыми времятоковых характеристик, то можно выяснить, что при больших токах КЗ предохранители сгорают очень быстро – от 0,01сек до 1 миллисекунды

А это время значительно меньше, чем полная вспышка тока молнии

Если воспользоваться стандартными кривыми времятоковых характеристик, то можно выяснить, что при больших токах КЗ предохранители сгорают очень быстро – от 0,01сек до 1 миллисекунды. А это время значительно меньше, чем полная вспышка тока молнии.

Полная вспышка тока молнии может содержать в себе несколько импульсов (до 6шт!). При этом общая их длительность по времени близка к 0,1сек. Что в итоге мы имеем?

А имеем следующую ситуацию. Допустим, попала многокомпонентная молния в ЛЭП или рядом, УЗИП не спасло и замкнуло.

Через 0,01сек сгорела вставка, а еще через 0,02сек прибежали оставшиеся 5 импульсов в несколько кА и ваш щиток и все оборудование превратилось в “угольки”.

Защиты то уже никакой нет.

Именно исходя из этого и приходится идти на некоторый компромисс. А именно, возвращаться к схеме №2 с защитным автоматом в общей цепи.

Если у вас оборудование не 1-й категории, а простой жилой дом, то вполне реально отказаться от предохранителей и поставить выключатель соответствующего номинала.

Да, при грозе вы останетесь без света, зато спасете все дорогостоящие приборы и технику.

Характеристики автоматических предохранителей

Дифференциальный прибор необходимо подбирать на основании номинального предела отключения, количеству полюсов, время-токовому показателю и номиналу тока срабатывания.

Номинальная отключающая способность

Данная ТТХ автомата указывает диапазон, при котором он разомкнет проводку для обесточивания ее и потребителей. По номинальной отключающей способности бывают приборы:

  • на 4,5 кА – применяется в качестве защиты силовой линии частного дома. Сопротивление кабеля равно 0,05 Ом, предел тока – 500 А;
  • на 6 кА – устанавливается в жилом секторе или общественных зданиях с сопротивлением 0,04 Ом и пределом тока 5,5 кА;
  • на 10 кА – защищают промышленные установки, поскольку ток до 10 000 А возникает в короткой магистрали, проложенной от подстанции.

Количество полюсов

Четырехполюсный автоматический выключатель класса D

По данному параметру можно установить количество проводов для подключения. Существует 4 модификации:

  • Однополюсные. На выключатель можно подкинуть кабели отвода и питания, но он защитит только от возгорания. Нейтраль размещается на нулевой шине в обход автомата. При выключении разрывается фаза.
  • Двухполюсные. Одновременно обесточивают всю проводку. Применяются, когда подключается однофазный прибор (бойлер, водонагреватель). К нему автомат подсоединяется 2-мя проводами питания и 2-мя проводами отвода.
  • Трехполюсные. Используются, когда в сети трехфазный или четырехфазный тип питания. Соединяются по схеме треугольника или звезды.
  • Четырехполюсный. Прибор, необходимый для 6 проводов (3 – фаза, 3 – защита). Допускается подключение на 8 кабелей (4 – фаза с нейтралью, 4 – отводящие, т.е. фазный и нулевой).

Время-токовый показатель

Время-токовые характеристики автоматических выключателей

Величина, при которой автоматическое устройство отключит сеть до достижения критической отметки. Срабатывание происходит:

  • за 10 и более мс;
  • за 6-10 мс;
  • за 2,5-6 мс.

Чем больше категория, тем меньше нагревается сетевой кабель.

Номинал рабочего тока

Номиналы автоматов по мощности

Характеристика, определяющая скорость срабатывания прибора при увеличении тока над номинальным показателем. На рынке присутствуют модификации:

  • 1 и 2А – обеспечивают электричеством малое количество приборов с суммарной мощностью не больше возможностей устройства;
  • 3А – промышленный вариант при треугольном трехфазном подключении;
  • 6А, 10А и 16А – применяются для запитки отдельных комнат и квартир;
  • 16А – имеют 3 или 4 полюса, устанавливаются на вводе при трехфазном питании;
  • 20А, 25А, 32А – устанавливаются для защиты квартир с большим количеством бытовой техники;
  • 40А, 50А, 63А – высокомощные приборы для промышленных и строительных линий.

Используйте для квартиры модификацию 25А на вводе.

Выбираем защиту по критериям

Выбор автоматических выключателей прежде всего обусловлен такими характеристиками:

  • Количество полюсов (сколько линий защищает) — сегодня модульные автоматические выключатели продаются в виде 1-о до 4-х полюсых.
  • Характеристика срабатывания расцепителей. Есть В, С и D — задержка времени срабатывания по возрастающей.
  • Номинальный ток — показатель, при котором прибор сработает.

Выбирая плавкую вставку:

  1. Определите вид вставки: цилиндрическая или ножевая — на том же сайте можно (они не взаимозаменяемые, естественно).
  2. Выберите необходимый габарит — в противном случае не поместится в держатель.
  3. Номинальный ток.

Очень детально расписаны характеристики в каталоге «АксиомПлюс». Выбрать нужный прибор можно за считанные минуты.

Устройство автоматических пробок

Автоматические предохранители для дома содержат в своем составе два защитных механизма (они называются расцепителями). Один из них выполнен в виде нагреваемой током биметаллической пластины, способной деформироваться при достижении им определенной величины. Второй же представляет собой простейший электромагнит, который воздействует на срабатывающий элемент автомата за счет создаваемого в нем поля.

Обратите внимание: Тепловая (или биметаллическая) защита срабатывает при длительном воздействии значительных по величине нагрузочных токов, способных привести к аварийному возгоранию электропроводки. В отличие от нее электромагнитный механизм размыкает линию при резком возрастании тока в цепи

Устройство этих изделий не исключает возможности использования дополнительных опций

В отличие от нее электромагнитный механизм размыкает линию при резком возрастании тока в цепи. Устройство этих изделий не исключает возможности использования дополнительных опций.

Таким образом, автоматический предохранитель представляет собой достаточно простую конструкцию, содержащую пару исполнительных элементов (тепловой и электромагнитный). В рабочее или замкнутое состояние они переводятся вручную за счет специального механизма, исполнительная часть которого выводится наружу. Связанная с механизмом возвратная пружина находится во взведенном состоянии, а сам он удерживается благодаря блокирующей защелке.

Выводимая наружу часть исполнительного устройства оформлена в виде двух кнопок, одна из которых имитирует электромагнитное размыкание цепи, а другая – возвращает предохранитель в исходное (взведенное) состояние.

Сколько автоматических выключателей можно использовать

Расчет групповой утечки тока

В одном электрощите нельзя устанавливать выключатель дифтока групповой сети со значением более 30 мА. ПУЭ не запрещают подключение нескольких автоматов при условии, что не будет утечки тока. Перед началом работ следует вычислить групповую утечку.

  1. Переменным резистором измерить фактически показатель.
  2. Рассчитать теоретическую величину на основании п. 7 ПУЭ – на 1 А нагрузки приходится 0,4 мА и 10 мкА на 1 м кабеля.

Чтобы подобрать правильное количество УЗО, понадобится:

  1. При подключении, к примеру, 3-х УЗО на 16 А каждый сложить величины.
  2. Получившееся значение умножить на 0,4 мА.
  3. Подсчитать метраж провода по схеме квартиры и умножить на 10 мкА.
  4. Сложить величины и узнать утечку.

Схемы подключения УЗИП

Вот две упрощенные схемы подключения УЗИП, которые приводятся во многих нормативных документах.

На первой, аппарат защиты ставится последовательно перед самим УЗИП. Он главным образом нужен для работы в аварийном режиме, когда на УЗИП происходит короткое замыкание.

При этом везде говорится, что ни в коем случае нельзя последовательно с УЗИП ставить автоматический выключатель, а нужно использовать только предохранители. Почему так?

Автомат в своей конструкции имеет соленоид (катушку), через которую проходит ток, создающий магнитное поле для срабатывания механизма и разрыва цепи. Но индуктивность катушки, помноженная на производную от тока молнии — это дополнительное напряжение, которое возникнет на самой катушке.

Представьте себе, что у вас мизерная катушка, имеющая индуктивность в 1мкГн/м. При огромной крутизне тока молнии, на этой самой катушке может появиться напряжение до 100кВ!

Кроме того, по правилам не рекомендуется, чтобы от точки подключения УЗИП до места заземления было больше 0,5м. Лишнее расстояние здесь также критично. А катушка это опять же дополнительные витки.

И это еще не учитывая воздействие импульсного тока на элементы выключателя.

Хорошо, если ставить непосредственно перед УЗИП нельзя, давайте разместим автоматический выключатель соответствующей величины параллельно. УЗИП мы “врезаем” в цепь напряжения напрямую, а защиту обеспечиваем в «голове».

Однако и здесь возникает проблема. При повреждении УЗИП вводной выключатель обесточит полностью весь объект, что опять же недопустимо на ответственных нагрузках.

Поэтому все как один и рекомендуют схему с предохранителями.

Предохранитель ПАР: конструкция

Из себя предохранитель ПАР представляет довольно простую конструкцию. В него входит диэлектрическая колодка, которая имеет два контакта. Такая колодка вкручивается в корпус со сменной плавкой вставкой. Все предохранителя ПАР устанавливаются только парами, где фазный и нулевой провод питается от сети.

Недостатки конструкции автоматических предохранителей

  • Часто перегорают калиброванные нити от малейших перепадов напряжение;
  • Для нормальной работы таких автоматических предохранителей дома нужно иметь огромное количество сменных предохранителей. Ведь они очень часто выходили из строя, а возможность замены только одна – вставлять новый предохранитель.

Если вы решили установить более современное защитное оборудование читайте: Дифференциальный автомат или узо, что лучше выбрать.

Целесообразность использования — где и какой вариант ставить

О преимуществах мы знаем. Теперь поговорим о целесообразности применения. Плавкие предохранители используйте для:

  • временной защиты электрических цепей — например, при ремонте или строительстве, когда еще нет распределительного щитка, но защита нужна;
  • для предотвращения кражи АВ на больших строительных объектах — чаще всего модульную аппаратуру устанавливают перед самой сдачей объекта;
  • при небольших нагрузках их использовать намного дешевле, так как АВ с небольшим номинальным током, например, на 0,5А стоит дороже, чем прибор того же производителя на 25А.

АВ отлично подойдут для установки в быту. Особенно помогут, если Вам нужно на время обесточить дом или комнату — нужно просто опустить рычаг. Также оправдана их установка на объектах, где относительно часто бывает перегруз — дешевле купить единожды автомат, чем каждый раз менять вставку.

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Техника безопасности

Ножевые предохранители, представляющие потенциальную опасность электротравм при замене.

Каждый тип предохранителей требует свой подход к обслуживанию и замене.

  • Некоторые типы предохранителей (особенно для больших токов) могут представлять опасность для простого потребителя и требуют обслуживания со стороны квалифицированного персонала.
  • Самовольное увеличение номиналов может повлечь за собой повреждение электропроводки высокой температурой вплоть до пожара.

Замена предохранителей

  • Замена предохранителей бытовым пользователем может производиться только при снятом напряжении и нагрузке. Замена предохранителя под нагрузкой может привести к возникновению электрической дуги и, как следствие, — повреждению глаз, ожогам рук, порче держателя предохранителя. Однако конструкция многих советских потребительских щитов не предусматривает предварительного отключения перед заменой предохранителя; это объясняется тем, что при откручивании пробки в момент отсоединения корпус находится всё ещё в патроне и, следовательно, потребитель не имеет доступа к дуге. Однако, после снятия предохранителя потребитель имеет доступ к находящимся под опасным напряжением токоведущим частям. В странах Европы для устранения этого недостатка используется более безопасный разъединитель предохранителей с номиналами пробковых предохранителей.
  • В электроустановках до 1000 вольт замена предохранителей с открытыми токоведущими частями должна производиться квалифицированным персоналом с использованием средств защиты лица и глаз, специальными клещами, рука меняющего работника должна быть защищена диэлектрической перчаткой. Так же можно встретить диэлектрическую перчатку со вшитыми клещами для замены предохранителей.
  • Замена высоковольтных предохранителей может производиться только при закороченном на землю питании.

Использование предохранителя в качестве коммутационного аппарата

Принципиальная схема защиты от случайного возвращения напряжения

Почти всегда при работах в электроустановке существует необходимость снять напряжение для безопасного проведения тех или иных работ в электроустановке. Если в щитах производственных электроустановок коммутационные аппараты имеют короткозамыкатель на землю; то аппараты в щитах простых бытовых потребителей ограничиваются более простыми конструкциями, всего лишь разрывающими цепь в случае аварийной ситуации. Зачастую, при проведении электроработ в жилом секторе ограничиваются только отключением предохранителя, причём отключенный на время проведения электроработ предохранитель никак не помечается — при случайном включении кем-то посторонним, производящие в отключённом сегменте электроработы люди окажутся под опасным напряжением. На время проведения электроработ необходимо вынимать фазный(-е) провод(а) из предохранителя на стороне потребителя, чтобы случайное включение посторонними лицами не поставило под угрозу жизни производящих в данном сегменте электроработы людей и не вызвало их электротравмы.

Выбор предохранителей

Измерительный прибор для измерения тока короткого замыкания

Выбор должен происходить исходя из технических возможностей проводки/защищаемого электрооборудования.

При нарушении этих условий чрезмерный ток может повредить розетки и другие элементы электроустановки, а также привести к пожару . Форма патрона для плавких предохранителей может быть такой, что установить в него предохранитель большего номинала невозможно.

При необходимости подключения очень мощного электроприбора сто́ит позаботится о предварительном отключении всех не нужных в данный момент электроприборов , это часто предотвращает срабатывание предохранителя.

Следует также обратить внимание на приборы, способные выйти из строя при неожиданных включениях/выключениях и при больших колебаниях напряжения в сети: электромоторы (в том числе моторы компрессоров в холодильниках), компьютеры , цветные телевизоры (с катушкой размагничивания на кинескопе) и видеомагнитофоны

Жучок

Иногда при отсутствии в наличии необходимого предохранителя, или с целью сознательного обхода защиты, используют металлическую перемычку между контактами — «жучок». Однако следует иметь в виду, что, выгорание предохранителя свидетельствует о наличии более серьёзных проблем в электрической цепи, в частности, о коротком замыкании. Замена штатного предохранителя «жучком» может привести к выходу из строя более дорогих комплектующих и/или к возгоранию. Последнее часто является причиной пожаров .

Молниеотвод – один или несколько?

Кроме защиты от непосредственного попадания молнии в ЛЭП, УЗИПы спасают от наводок и импульсов в низковольтных цепях, когда молния ударила рядом с объектом или в молниеотвод.

Однако в первую очередь для снижения таких негативных последствий от грозы нужно все же делать упор на традиционные методы (молниеотводы и качественно выполненное заземление).

Нельзя полагаться только на УЗИП, не имея хорошего молниеотвода и контура заземления. Устанавливать их нужно в случаях, когда другие средства оказываются, либо не дееспособны и через чур дорогими, либо попросту физически отсутствует возможность для их монтажа.

Что нам дает традиционная молниезащита? Молниеотводы перехватывая молнию, не устраняют полностью воздействие эл.магнитного поля.

При этом забудьте здесь про правило – “чем выше, тем лучше.” Излишне высокий молниеотвод, только увеличивает число проблем.

Ваша задача – обеспечить достаточный уровень защиты при минимально возможной высоте.

Как известно, радиус притяжения молнии равняется трем высотам молниеотвода. При снижении его габарита вы автоматически уменьшите радиус стягивания молний.

Все это говорит о том, что на крупных объектах нужно отказываться от одиночных молниеотводов и переходить к мультиэлектродным. Именно это и не любят как проектировщики, так и исполнители.

Для них гораздо проще (но не надежнее), просчитать что-то одно, чем распыляться на несколько элементов системы.

Разновидности и типы элементов

Плавкие предохранители делятся на два вида: низковольтные и высоковольтные. Деление это объясняется величиной напряжения рабочей электросети, в которой используется предохранитель.

Низковольтные приборы маркируются как ПН или ПР и рассчитаны для напряжения до 1000 В. В низковольтных устройствах ПН вокруг вставки из меди находится мелкозернистый наполнитель. Применение их рассчитано до 630 Ампер.

Прибор ПР более простой (на фото ниже), чем ПН, но при коротком замыкании и они способны гасить электрическую дугу. Рассчитаны на токи от 15 до 60 Ампер.

По конструктивным особенностям предохранители делятся на патронные, пробочные, пластичные и трубчатые. По типу исполнения выпускают разборные и неразборные изделия. У разборных есть возможность доступа к вставке. Конструкция разбирается и сгоревшая вставка заменяется на новую. Неразборные сконструированы из стеклянной колбы, поэтому считаются одноразовыми и замене вставки не подлежат.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Автоматический предохранитель
Для чего делают аварийное освещение в доме
