Как обжать сетевой кабель lan своими руками

Обжим без инструмента

Тем, у кого случилась случайная поломка коннектора или обрыв кабеля, полезно знать, как обжать витую пару без инструмента. Это легко можно сделать при помощи простой «минусовой» отвертки. Разница только в том, что подключать жилы нужно по одной:

  • коннектор со вставленными проводами кладется контактами вверх;
  • защелка закрепляется отверткой вручную, до момента полной фиксации;
  • пластинки контактов поочередно вдавливаются до упора.

Обратите внимание! С первого раза обжать витую пару без инструмента сложно – коннекторы хрупкие и одноразовые, поэтому стоит иметь под рукой запасные. Однако после пары попыток все должно получаться без проблем

Главное – делать все без лишней спешки.

Преимущества и принцип обжима

Организуя локальную компьютерную сеть, домашнюю или небольшую офисную, пользователь неизбежно сталкивается с проблемой обжима концевых разъемов на кабеле витая пара. В некоторых случаях готовый кабель с разъемами можно купить, но не всегда удается подобрать патч-корд нужной длины. Кроме того, зачастую требуется обжимать кабель только после его прокладки. Приходится прибегать к услугам сторонних специалистов и оплачивать им эти работы.

На самом деле обжать витую пару самостоятельно может любой, даже начинающий сетевой администратор. Все, что для этого нужно:

  • инструмент для обжима интернет-кабеля;
  • небольшая тренировка в выполнении подобных работ.

В первую очередь нужно определиться, как и для чего будут выполняться соединение.

Обратите внимание! В случае подключения компьютера к роутеру используют так называемый прямой линк. В этом случае цвета проводов витой пары с двух сторон чередуются в следующем порядке:

В этом случае цвета проводов витой пары с двух сторон чередуются в следующем порядке:

  • оранжевый — белый;
  • оранжевый;
  • зеленый — белый;
  • синий;
  • синий — белый;
  • зеленый;
  • коричневый — белый;
  • коричневый.

Между собой компьютеры соединяются с помощью кросс-линка. При этом на одной стороне линии провода чередуются, как указано выше, а на другой следует делать так:

  • зеленый — белый;
  • зеленый;
  • оранжевый — белый;
  • синий;
  • синий — белый;
  • оранжевый;
  • коричневый — белый;
  • коричневый.

Важно! Стандартный коннектор для витой пары — RJ-45. Если нет опыта установки коннекторов на кабель, лучше купить их с запасом, так как в случае неудачи повторно воспользоваться разъемом не получится

Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в интернет-розетку, разъем на роутере, ПК, телевизоре и другом оборудовании.

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Про другие виды кабелей, которые применяются для подключения к интернету, можно почитать в нашей другой статье.

Кримпер (клещи для витой пары)

Если предполагается выполнять работы по обжиму кабеля часто, то есть смысл обзавестись собственным инструментом. Если работы носят разовый характер, можно попросить на время приспособления у профессионалов.

Кримпер (название от английского «to crimp» — обжимать) представляет собой клещи для обжима интернет-кабеля. Метод обжатия используется не только для витой пары и разъемов RJ-45. Различные типы клещей применяются и для других видов работ, в том числе для оснащения одножильных проводов наконечниками

Поэтому при заказе (особенно дистанционном) обжимного инструмента нужно обязательно обращать внимание на этот момент

Важно! Если предполагается работа с разными типами разъемов для патч-корда, лучше выбрать многофункциональные клещи. Инструкция по обжиму выглядит так: сперва следует снять с витой пары наружную изоляцию

Сделать это можно ножом или с помощью кримпера. На многих моделях клещей имеется такое приспособление. Изоляцию нужно снять на длину 3-4 см

Инструкция по обжиму выглядит так: сперва следует снять с витой пары наружную изоляцию. Сделать это можно ножом или с помощью кримпера. На многих моделях клещей имеется такое приспособление. Изоляцию нужно снять на длину 3-4 см.

Далее следует расплести провода и расположить их в нужном порядке в зависимости от выбранного соединения (прямой линк или кросс-линк). Теперь провода можно укоротить до одинаковой длины, примерно до 1 см, и выровнять в одной плоскости. После этого их нужно аккуратно ввести в разъем, следя, чтобы каждый провод попал в свой желоб. Вставлять провода следует до упора. На этом этапе можно увидеть ошибки формовки пучка проводов, которые есть возможность исправить, вытащив кабель из разъема.

Если визуально все в порядке, можно вставить RJ-45 в рабочее отверстие клещей и медленно, но сильно сжать ручки инструмента до упора. С другим концом кабеля обжимка проводится аналогично.

Порядок действий при обжиме при помощи кримпера

Обжим провода:

  1. Подготовить кабель. Необходимо убедиться, что кабеля хватит до нужного участка.
  2. Освободить изоляцию. Это нужно делать аккуратно, чтобы не повредить провода. Для этого отступают пол сантиметра от среза и надрезают оболочку частично. Рукой нужно согнуть кабель на месте разреза. От этого оболочка оторвется. Если есть стриппер, то этот процесс не займет много труда. Хотя к нему нужно приловчиться.
  3. Подготовка жил. Проводники необходимо отделить друг от друга и распрямить. Проводники из меди мягкие, сделать это не составит труда. Провода раскладывают в ряд.
  4. Обжим контактов. Загрузка жил в конвектор происходит с помощью кримпера без снятия изоляции. Провода вставляются до конца. После этого с помощью пресса коннектор сжимается до щелчка.
  5. Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода из коннектора. Если обжим прошел успешно, то физически это сделать невозможно. После физического теста наступает время электрического для проверки связи.

Важно! Для сети Ethernet используют конвектор на 8 пар, даже если внутри всего 4 жилы!

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
READ  Формулы для конденсаторов

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Необходимые инструменты

Для качественного построения локальной сети используются специализированные приборы. Чаще всего для эффективной работы с витой парой применяется кримпер. Опытные мастера называют этот инструмент «обжимкой». Внешне это приспособление больше напоминает клещи, у которых один конец немного закруглён. Вторая часть представлена в виде ручки для совершения силового воздействия. Между ними могут присутствовать небольшие посадочные места для коннекторов (их количество зависит от конструктивных особенностей инструмента). Помимо этого, в комплекте к инструменту может прилагаться острое лезвие для аккуратной зачистки и обрезки проводов.

Когда кабель обжат, то у мастера появляется необходимость проверить, правильно ли были расставлены все жилы. Для этих целей разработчики предусмотрели отдельный вид инструмента — высокочувствительный тестер, который в режиме реального времени отображает наличие контакта.

Если же пользователь решил сделать один-два обжима, тогда нет смысла покупать дорогостоящие инструменты. В таком случае можно смело использовать обычную отвёртку. Но перед проведением манипуляций нужно определиться с цветовой схемой, а также зачистить кабель. Готовый провод необходимо вставить в коннектор.

При помощи плоской отвёртки осуществляется нажатие на контакты. Мастер должен сделать так, чтобы они были уплотнены относительно корпуса. На финальном этапе вдавливается пластмассовый фиксатор. Стоит отметить, что столь кропотливые манипуляции могут не получиться с первого раза. Контакты могут просто не прижаться до упора. После нескольких проб у домашнего мастера обязательно всё получится.

Современная промышленность не стоит на месте, благодаря чему в массовую продажу уже поступили соединители витой пары, для которых вовсе не нужно покупать специальные приспособления. Такие детали внешне очень похожи на обычный коннектор с двумя раскрывающимися панелями. Под ними расположены небольшие гнёзда, в которые и вставляются жилы. После защёлкивания обжим RJ-45 происходит автоматически. Единственное, что нужно будет сделать — это аккуратно снять изоляцию с проводов.

Определимся с целью

Для какой цели вам нужен тот кабель, который вы собираетесь обжимать? От ответа на этот вопрос вообще много чего зависит: существует несколько стандартов расположения жил витой пары в коннекторе, и каждый из типов подразумевает использование лишь в определенных ситуациях.

Итак, рассмотрим эти типы:

  • прямой кабель – обычно такие кабели соединяют компьютер с коммутирующим устройством, например, с роутером или свичом. Один из самых распространенных видов кабеля;
  • перекрестный кабель, также в простонародье называемый кроссовером – иной тип обжимки витой пары, использующийся в основном для создания проводных сетей «компьютер-компьютер» без использования роутеров.

Каждый из этих стандартов имеет свои подвиды. Так, у прямого соединения два стандарта: Т568А и Т568В (см. рисунок). Здесь приведены схемы обжимки обоих стандартов, однако следует помнить, что чаще всего встречается именно второй.

С перекрестным кабелем все несколько проще – он не подразделяется на подвиды, его единственная схема обжимки выглядит следующим образом.

Примечание! Таким образом, существует в общей сложности три варианта обжимки кабеля типа «витая пара». Если вы определились, какой необходимо использовать именно в вашем случае, то мы переходим к следующему этапу нашей работы – к самой обжимке.

Распространенные ошибки

Опресовывая витую пару не обращать внимание на стандарты подключения проводов. Если один провод будет подключен не по схеме, даже при условии что вся остальная сеть сделана по стандарту, это повлияет на общую работоспособность.
Слишком коротко обрезать общую изоляцию и обжать сетевой кабель, если это сделать то держатель будет пережимать жилы

Прокладка витой пары радом с кабелями электросетей (не имеет значение если используется витая пара с двойным экраном “SFTP”).
При обрыве ни в коем случае не нужно делать скрутку. Замените кабель целиком (идеальное решение), вариант ровно обрезать провод в месте обрыва обжать и скрепить специальным соединительным элементом.

Обжимаем кабель

В первую очередь убедитесь в наличии на вашем кримпере лезвий для обрезки и зачистки кабеля. Если таковых нет, запаситесь стриппером или хотя бы канцелярским ножом:

Срежьте провод недалеко от его конца. Срез должен быть перпендикулярным

Обратите внимание на то, чтобы все восемь жил провода были одинаковой длины – иначе есть риск сделать нерабочий кабель.

Примечание! Зачищать сами жилы, вопреки расхожему мнению, совершенно не нужно. Куда нужнее озаботиться тем, чтобы их длина по всему коннектору была равномерной.

Распределите последовательность жил в коннекторе так, как подразумевает выбранный вами стандарт соединения.

Примечание! Вспомним про «кустарный» метод обжимки.

READ  Производственное освещение виды производственного освещения. виды освещения - охрана труда на предприятии

Отличается он немногим: вам также необходимо зачистить внешнюю изоляцию, поместить жилы в коннектор и обжать их. Однако для обжимки мы будем пользоваться не кримпером (ведь его у нас нет), а обычной тонкой плоской отверткой или кухонным ножом. Поместите шлиц отвертки на металлическую площадку внешних контактов коннектора и аккуратно, не прилагая больших усилий, начинайте продавливать контактную площадку внутрь. И так с каждой из восьми жил.

Этот способ несколько более долгий, однако в экстренной ситуации вполне подойдет.

Кроссировочный инструмент

Кроссировочный инструмент позволяет выполнить заделку витой пары в розетки, кросс-панели, плинты и другие коммутационные единицы. Простейшая кроссировочная вставка выглядит, как отвертка с раздвоенным лезвием или двузубая вилка с ручкой. Выемкой провод проталкивается в посадочное место. Дополнительно забивочный инструмент может быть оснащен лезвием для обрезки и крючком для доставания проводов.

Обратите внимание! Более продвинутые модели имеют механический сенсор, позволяющий при достижении заранее установленного усилия показывать, что провод вошел в посадочное место, автоматически обрезать элемент витой пары до нужной длины

Как выбрать

Выбор, какой инструмент приобрести, несложен. Для редких домашних работ подойдет и простая «заделка». Если цена — не главный определяющий фактор или предстоит большой объем работ, инструмент нужен для профессиональной деятельности, можно выбрать дорогое приспособление с механическим сенсором и дополнительным функциональным набором.

Как пользоваться

Для заделки патч-корда, например, в розетку, следует:

  • снять наружную изоляцию на длину 50-70 мм;
  • расплести провода;
  • вставить проводники в зажимы розетки, соблюдая маркировку по цвету;
  • если используется простая заделка, вдавить провода поочередно, чтобы они сели на свои контакты розетки, потом излишнюю длину проводников обрезать;
  • при использовании продвинутого инструмента, вдавить вставку до упора с небольшим усилием, провод сядет на контакт и будет обрезан до нужной длины.

Кримпер (клещи для витой пары)

Клещи или “обжимник”

Кримпер иначе называют щипцами или клещами для обжима витой пары, а иногда просто – “обжимкой”. Это тот инструмент, который крепит коннекторы на отрезки кабеля.

Пользоваться кримпером несложно: вставляете зачищенный и отформованный конец кабеля в коннектор, коннектор – в подходящее по форме гнездо кримпера, потом зажимаете. После легкого щелчка кабель опрессован (обжат).

Если построение ЛВС будет вашей постоянной деятельностью, использовать этот инструмент для обжима витой пары придется часто

Поэтому важно, чтобы он вас не подводил

Какими должны быть клещи для обжима витой пары, чтобы прослужили долго и не создавали проблем в работе:

  • В меру массивными. Если инструмент слишком легкий, вероятнее всего, он окажется непрочным – быстро выйдет из строя. От слишком тяжелого при частом использовании будут уставать руки.
  • Ровными. Если смотреть сбоку, рукоятка с прессом должны иметь общую центральную ось, без искривлений. Не допускается смещение половинок пресса относительно друг друга.
  • Эргономичными. Кримпер должен удобно ложиться в ладонь. Рукоятка должна иметь нескользящее покрытие и, желательно, углубления для пальцев.

Если вы будете работать с несколькими типами коннекторов (RJ11, RJ45, RJ12), лучше купить многопозиционные клещи (с 2-3 гнездами под разъемы разных форм). Также удобно, когда рядом с прессом есть лезвия, с помощью которых проводится зачистка кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Правила пользования инструментом

Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.

Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы

Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.

Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше.

Инструкция по обжиму витой пары с отверткой

В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск). Для того чтобы это сделать нам понадобится.

  • Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
  • Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
  • Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
  • Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).

Инструмент подготовлен, приступаем к делу.

  1. Ножом аккуратно зачищаем изоляцию. При повреждении провода под изоляцией следует отделить срез и начать зачищать снова.
  2. Выравниваем жилы кабеля и обрезаем их кусачками. Срез должен быть очень ровный, неровности в жилах могут отразится на работоспособности провода в общем (жила может не достать до ножа, или достать не полностью, отчего пострадает скорость передачи информации).
  3. Вставляем ровно обрезанный провод в “RJ”, проверяем что бы провода зашли ровно и по схеме, прижимаем отверткой ножи (не стесняйтесь с силой нажатия, отверткой довольно тяжело это сделать).
  4. Заканчиваем защелкиванием держателя кабеля, прижимаем до характерного щелчка.
READ  Схема подключения концевого выключателя к пускателю

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

  1. Вставляем расправленный и зачищенный провод в коннектор.
  2. “Вилку” вводим в подходящий разъем “Обжимника”.
  3. Придавить нажимной механизм до характерного звука и обжать провод (ножи коннектора правильно обжимают 8 жил витых проводов).
  4. Достать из “Клещей” готовый к эксплуатации кабель.

Кабельный тестер

Если не получилось правильно установить коннекторы на кабель, это можно увидеть сразу по неработающему сетевому соединению. Но причин неработоспособности сети может быть множество, включая неисправность «железа» или неправильные сетевые настройки. Чтобы исключить из этого перечня нерабочий кабель, его нужно проверить. Для этого существуют кабельные тестеры (LAN-тестеры). Их делят на несколько классов:

Простейшие тестеры

Действуют по принципу прямой «прозвонки» соединений. Состоят из двух частей, подсоединяемых на обеих сторонах обжатого кабеля. Основное и единственное преимущество таких устройств — низкая цена.

Продвинутые устройства

Они могут показать тип повреждения, определить схему подключения. Оснащены встроенными тональными генераторами, повышающими удобство работы.

Многофункциональные приборы

Кроме кабельного тестера содержат еще одно или несколько устройств. Комплект может состоять из прибора обжима и лантестера или кабельного тестера и генератора для «прозвонки» отдельных жил.

Профессиональные устройства

Самые дорогие, но работать с ними одно удовольствие. Они покажут тип повреждения, расстояние до него, оснащены защитой от встречного напряжения. Информация отображается на экране.

Как подключить

Чтобы правильно обжимать кабель, необходимо знать, как грамотно подключить витую пару к коннектору:

  1. Зачистить участок провода нужной длины. Достаточно приложить к его концу пластиковый коннектор для интернет-кабеля. В месте фиксации внешняя изоляция должна быть, чтобы максимально снизить риск обрыва и прочих неисправностей.
  2. Расплести проводники, расположить жилы параллельно и обрезать их, длина должна быть одинаковой.
  3. Вставить провода в пазы, согласно цветовой схеме.
  4. Поместить коннектор в соответствующий паз инструмента.
  5. Сдавить рукоятку клещей до полной фиксации жил с контактами.

Цветовая схема расположения проводников

Частая ошибка – неправильное расположение жил. Лучше несколько раз себя перепроверить – после фиксации исправить положение не получится и придется начинать все заново, так как коннекторы одноразовые. Также нередко игнорируется необходимость попадания внешней оплетки в корпус, из-за чего соединение получается недолговечным. Лучше лишний раз приложить коннектор к концу кабеля и убедиться в том, что оставшейся изоляции хватит.

Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Обжим витой пары: цвета проводов и распиновка

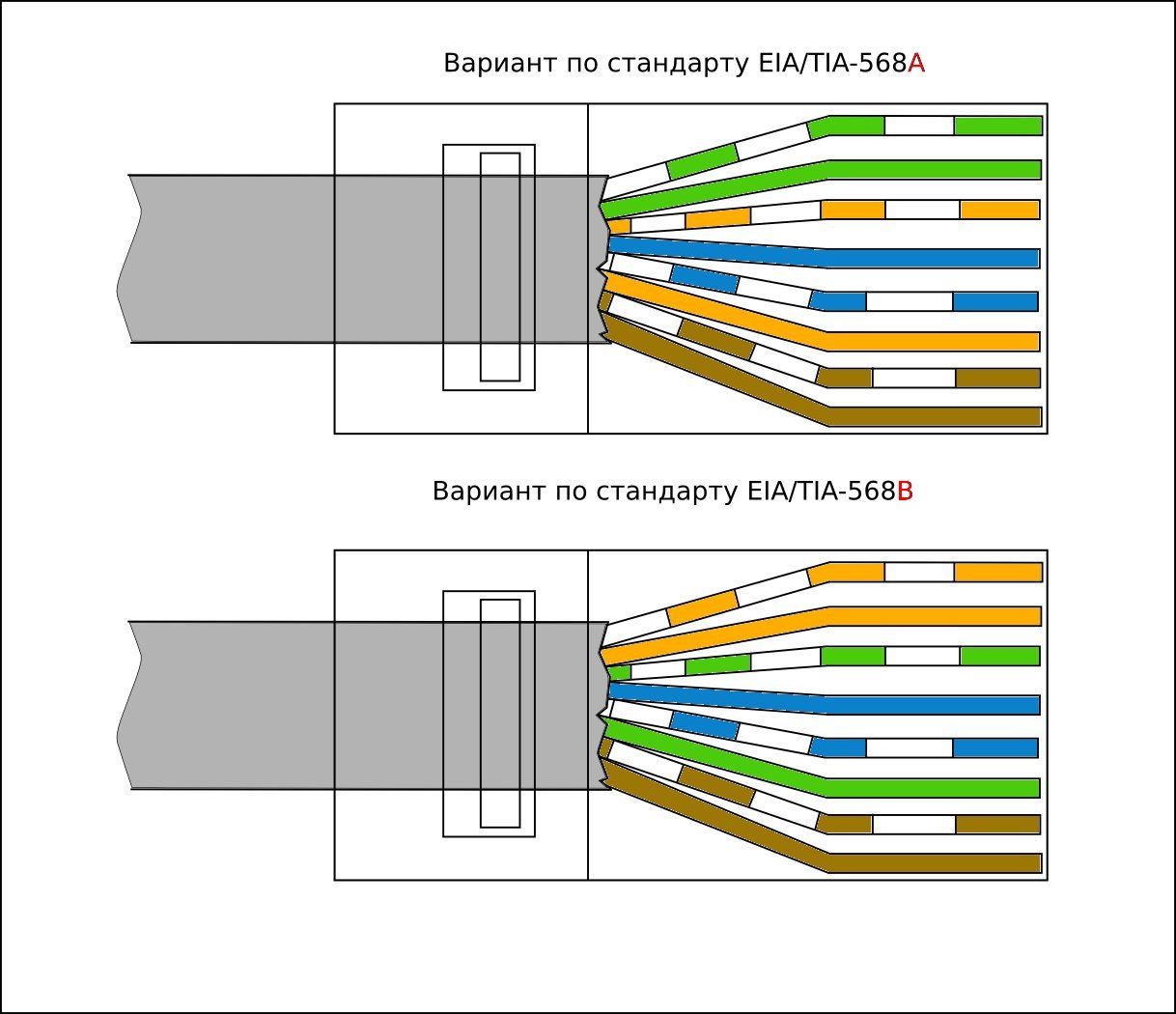

Теперь давайте разберемся в том, какую жилу куда подключать. Все схемы подключения стандартизированы, поэтому нам необходимо лишь выбрать тот или иной вариант. Начнем с того, что каждая жила имеет собственную цветную маркировку и, присоединяя их к контактам коннектора, нужно строго соблюдать определенную последовательность.

Обжим витой пары для домашнего использования подразумевает использование двух схем: прямую и перекрестную. Первая используется для подключения кабеля к компьютеру, ноутбуку, роутеру, свитчу, хабу и др. Прямой обжим витой пары предусматривает такую последовательность расположения жил (слева-направо) для обоих штекеров:

  • белый с оранжевым (1);
  • оранжевый (2);
  • белый с зеленым (3);
  • синий (4);
  • белый с синим (5);
  • зеленый (6);
  • белый с коричневым (7);
  • коричневый (8).

Обжим витой пары «роутер-компьютер» также осуществляется по этой схеме для каждого коннектора. Это соединение может быть использовано и для подключения к сети современных телевизоров.

Вариант с перекрестной схемой применяется для подключения двух компьютеров через сетевые карты, концентраторов или другого оборудования. Обжим витой пары «компьютер-компьютер» осуществляется для каждого из коннекторов по-разному. Для одного из них он производится по описанной выше прямой схеме. В другом штекере жилы располагаются в следующем порядке:

  • белый с зеленым (1);
  • зеленый (2);
  • белый с оранжевым (3);
  • синий (4);
  • белый с синим (5);
  • оранжевый (6);
  • белый с коричневым (7);
  • коричневый (8).

Зачем это может понадобиться

Вариантов использования витопарного кабеля очень много, практически для любого LAN соединения или телефонной распиновки понадобится обжать кабель в домашних условиях.

Установка локальной сети дома. Соединяя несколько компьютеров в домашнюю локальную сеть понадобится соединить компьютеры/лэптопы с роутером/маршрутизатором, это происходит посредством вышеописанного провода.
Подключение Интернета. Хотя основные магистрали интернет соединений прокладывают оптоволоконным соединением, в квартиры приходит витая пара

Поэтому очень важно научится обжимать ее самому, ведь настолько распространенная вещь должна быть знакома каждому.
Видеонаблюдение – еще один распространенный способ применения витопарного кабеля. Это не обязательно какой-то промышленный монтаж нескольких десятков видеокамер, вполне достаточно и небольшой веб камеры перед квартирной дверью, для которой и понадобится умение правильно использовать кримпером.
Проведение телефонной линии

Как не странно, но в настоящее время телефонные линии проводят тем же видом кабельного соединения. Так что умение пригодится и при прокладке линии телефонной передачи.

Какие потребуются инструменты

  1. Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
  2. Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
  3. Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
  4. Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
  5. Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 … ). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
