Как выбрать или сделать самому контроллер заряда автоаккумулятора?

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Почему падает заряд

У всех АКБ есть определённая ёмкость, прописанная в Ач. На легковых авто чаще всего встречаются батареи на 60-80 Ач. То есть при 60 Ач устройство может в течение 60 часов выдавать ток, сила которого составит 1 Ампер. Но это в теории.

На практике всё иначе. Как только происходит запуск мотора, заряд сильно падает. Но он компенсируется за счёт работы генератора. Не все водители ездят много и часто, а потому генератор попросту не успевает восполнить весь заряд. Доказано, что в большинстве случаев авто эксплуатируются с постоянным недозарядом.

Ёмкость может уменьшаться под воздействием разных факторов:

  • плохое крепление, механические повреждения;
  • проблемы в электрооборудовании;
  • нарушение целостности электропроводки;
  • процессы сульфатации;
  • езда по городу короткими поездками;
  • низкая температура окружающей среды и пр.

Поскольку большинство водителей ездят именно в таких условиях, периодически проверять состояние и заряд АКБ нужно обязательно.

Схема простого зарядного устройства для автомобильного аккумулятора

Формула нормального заряда простая, как 5 копеек – базовая емкость батареи, деленная на 10. Напряжение заряда должно быть немногим более 14 вольт (речь идет о стандартной стартерной батарее 12 вольт).

Простая принципиальная электрическая схема зарядного устройства для автомобиля состоит из трех компонентов: блок питания, регулятор, индикатор.

Классика — резисторный зарядник

Блок питания изготавливается из двух обмоточного «транса» и диодной сборки. Выходное напряжение подбирается вторичной обмоткой. Выпрямитель – диодный мост, стабилизатор в этой схеме не применяется. Ток заряда регулируется реостатом.

Важно! Никакие переменные резисторы, даже на керамическом сердечнике, не выдержат такой нагрузки.

Проволочный реостат необходим для противостояния главной проблеме такой схемы – избыточная мощность выделяется в виде тепла. Причем происходит это очень интенсивно. Разумеется, КПД такого прибора стремится к нулю, а ресурс его компонентов очень низкий (особенно реостата). Тем не менее, схема существует, и она вполне работоспособна. Для аварийной зарядки, если под рукой нет готового оборудования, собрать ее можно буквально «на коленке». Есть и ограничения – ток более 5 ампер является предельным для подобной схемы. Стало быть, заряжать можно АКБ емкостью не более 45 Ач.

Зарядное устройство своими руками, подробности, схемы — видео

Гасящий конденсатор

Принцип работы изображен на схеме. Благодаря реактивному сопротивлению конденсатора, включенного в цепь первичной обмотки, можно регулировать зарядный ток. Реализация состоит из тех же трех компонентов – блок питания, регулятор, индикатор (при необходимости). Схему можно настроить под заряд одного типа АКБ, и тогда индикатор будет не нужен.

Изюминка зарядного устройства – конденсаторная батарея. Особенность схем с гасящим конденсатором – добавляя или уменьшая емкость (просто подключая или убирая дополнительные элементы) вы можете регулировать выходной ток. Подобрав 4 конденсатора для токов 1А, 2А, 4А и 8А, и коммутируя их обычными выключателями в различных комбинациях, вы можете регулировать ток заряда от 1 до 15 А с шагом в 1 А.

При этом никакого паразитного нагрева (кроме естественного, выделяющегося на диодах моста), коэффициент полезного действия зарядника высокий.

Сборка в корпус и проверка

Корпус подбирается индивидуально. Его можно склеить самостоятельно из пластика, или купить что-то более-менее подходящее. Места для вывода светодиодов и кнопок ручного управления определяют после фиксации платы. При желании, можно сделать отверстие для подстроечного резистора.

Не старайтесь сразу брать очень маленький корпус.

Для проверки контроллера заряда аккумулятора потребуется регулируемый преобразователь DC\DC, которым будет имитироваться напряжение на клеммах АКБ.

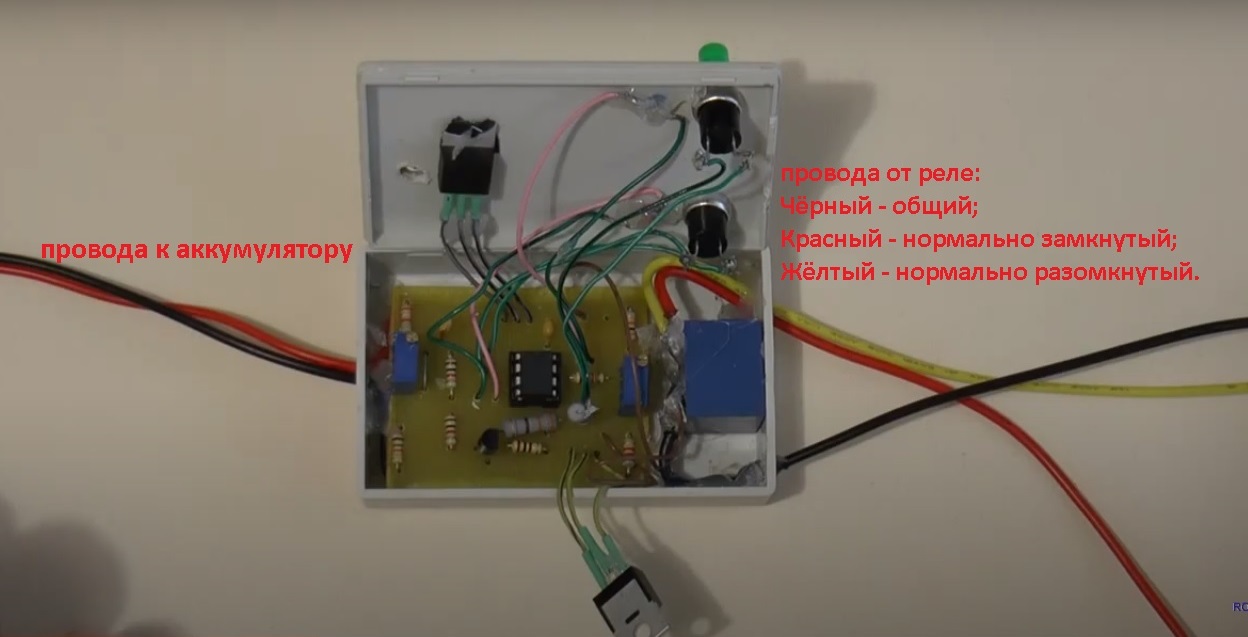

Нормально разомкнутый вывод реле, подключается к мультиметру в режиме прозвонки.

Когда аккумулятора заряжен, и нагрузка к нему подключена, то мультиметр подаёт непрерывный сигнал, а на контроллер горит синий светодиод.

Как только напряжение упадёт ниже выставленного предела, то включается зарядка. На контроллере заряда загорается красный светодиод, а на табло мультиметра меняется индикация.

Всё, контроллер заряда аккумулятора готов, можно пользоваться.

Вероятно, Вам также понравятся следующие материалы:

Спасибо, что дочитали до конца! Также Не забывайте , Если статья Вам понравилась!

Следите за нами в твиттере:

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Обозначение символов на дисплее

  • V -измеренное напряжение на АБ
  • Vs(max) -напряжение до какого будет произведен заряд
  • Vmin(m) -минимальное напряжение на АБ при котором разряд будет отключен
  • I -измеренный ток заряда
  • Is -установленный ток заряда
  • Id — измеренный ток разряда
  • Ii -установленный в меню ток разряда(стабилизация тока разряда)
  • Imin -минимальный ток при котором заряд будет окончен
  • H -время таймера. Для вех режимов.
  • Hi -оставшееся время до отключения по таймеру
  • P -емкость АБ-Аh
  • LED -подсветка

1.При подключении к сети устройства вывести на дисплей информацию-если АБ подключена

1.1.Напряжение до какого будет произведен заряд. По умолчанию  Vs=14.2 (Диапазон выбора в меню 1-30 вольт.)

1.2.Установленный ток заряда. По умолчанию Is=0.5А.( диапазон выбора в меню 0.5 -10А.дискретность 0.5А.)

1.3.Реальное напряжение на АБ. Например-V=13.7

1.4.Режим по умолчанию — зарядка (режим можно изменить в меню. Названия режимов. заряд . разряд. ктц акб.)

РЕЖИМ 1.заряд

Если АБ не подключена-вместо напряжения на АБ вывести надпись — no bat.Все остальное как и при подключённой АБ.

READ  Устройство плавного пуска асинхронного двигателя

Пример 1.0. батарея не подключена

Vs=14.2       Is=0.5A
? АКБ         Заряд

При нажатии кнопки start — запустить установленный режим. При повторном нажатии — остановить. при запущенном режиме — название выбранного режима мигает. при остановленном — горит постоянно.

Пример 1.1. батарея подключена.

Vs=14.2      Is=0.5A
V=13.7       Заряд

При запущенном режиме вместо установленного напряжения до которого будет произведен заряд отображать реальный ток заряда. Пример I = 3.6 A

Пример 1.2. идет заряд.

I=3.6A     Is=0.5A
V=13.7   заряд

После окончания заряда (по таймеру или по достижению установленного напряжения на АБ или ток заряда снизится до I=min) отключить заряд и вывести – заряд выкл.

Если ток заряда превышает установленный в меню. А также напряжение на АБ превысило установленное в меню-отключить заряд и вывести надпись — ERROR.

РЕЖИМ 2. разряд

2.При выборе режима- разряд (при запуске этого режима автоматически зарядить АБ до установленного напряжения и затем начать разряд.

Пример 2.0. Индикация в основном окне режима. Если режим не запущен-название режима (разряд) не мигает. При запущенном режиме, название режима используемого в данный момент (заряд или разряд) мигает.

Если режим запущен. АБ не заряжена. Идет автоматический   заряд, после  которого  начнется  разряд.

I=0.5A     заряд
P=0Ah

2.1 Ток разряда по умолчанию Id = 0.5 A. Диапазон выбора в меню 0.5-10 А. дискретность 0.5 А.

2.2. Hi — Время оставшееся до конца разряда после истечения которого разряд будет отключен по умолчанию.

2.3. Измеренная емкость батареи P=????Ah (пример Р = 45.4Ah).

Пример 2.1. окно в процессе разряда

Id=0.5A Hi=10
P=45.4Ah разряд

После окончания разряда подать сигнал с паузой 1 секунду. И так пока не будет включен другой режим. Сигнал подать на вывод 4 МК. Светодиод out. На дисплей вывести надпись верху — P=????Ah. Vm=11.0 внизу — разряд OFF.

Пример 2.2. разряд окончен

P=100.3Ah Vm=11.0
Разряд выкл

РЕЖИМ 3. Ктц акб. Десульфатация.

В основном окне режима, если режим запущен, название режима (КТЦ) мигает. Если не запущен — не мигает.

3.1. Ток заряда по умолчанию Is = 5А. Диапазон 0.5-10 А

3.2. Ток разряда Id = 0.5А. Диапазон 0.5-10 А.

3.3. Напряжение на АБ. Частота 1 Гц.

Пример 3.0. идет десульфатация.

I=5.0A  Id=0,5A
V=14.2  КТЦ-АКБ

После окончания заряда(по таймеру или при достижении установленного напряжения, режим отключить) вывести надпись — КТЦ ВЫКЛ. И напряжение на АБ.

Пример 3.1.конец работы.

V=14.7
КТЦ ВЫКЛ

   Обсудить статью ЗАРЯДНОЕ ДЛЯ АВТО НА КОНТРОЛЛЕРЕ

Назначение и схема зарядного контролера

Предлагаемый к самостоятельной сборке контроллер чрезвычайно простой, и поэтому безотказный. Он прекрасно дополняет альтернативные источники энергии, такие как ветрогенераторы или солнечные панели. Особых знаний в схемотехнике и пайке не потребуется. Разумеется, что если паяльник вы не пользовались по назначению, то лучше потренироваться на каких-то ненужных проводках, чтобы случайно не перегреть рабочие детали.

В базовую схему добавлены несколько элементов, которые делают работу контролера более стабильной. Например, сопротивления 15-18, подбирались эмпирически. Они устранили спонтанный нагрев таймера-микросхемы (3) и сделали установку значений подстроечных резисторов (1 и 2) более точной. Дополнительно, реле (10) было припаяно «навесным монтажом». Для неопытных радиолюбителей это будет существенным подспорьем в работе, и такой вариант делает плату универсальной, т.е. с реле можно экспериментировать в процесс эксплуатации.

Установка полевого транзистора IRF 540 обусловлена тем, что сигнал от таймера NE 555 выходит с напряжением 5V, а реле 1N4007 12-тивольтовое.

Принципы работы контроллера заряда АКБ

После выставления нужных параметров на подстроечных резисторах и включении прибора в систему, работа контроллера происходит следующим образом:

  1. Аккумулятор получает зарядный ток до достижения выставленного уровня напряжения. Затем зарядка останавливается, а напряжение с альтернативного источника энергии направляется только к потребителю.
  2. При разрядке аккумулятора до нижнего предела, выставленного в подстроечном резисторе (1), автоматически включается зарядка.

Обратите внимание, что в автоматическом режиме, во время зарядки питание к потребителю от АКБ не подаётся. Для того чтобы подать напряжение, есть кнопки 11 и 13, которые работают в ручном режиме

Список деталей контроллера зарядки АКБ

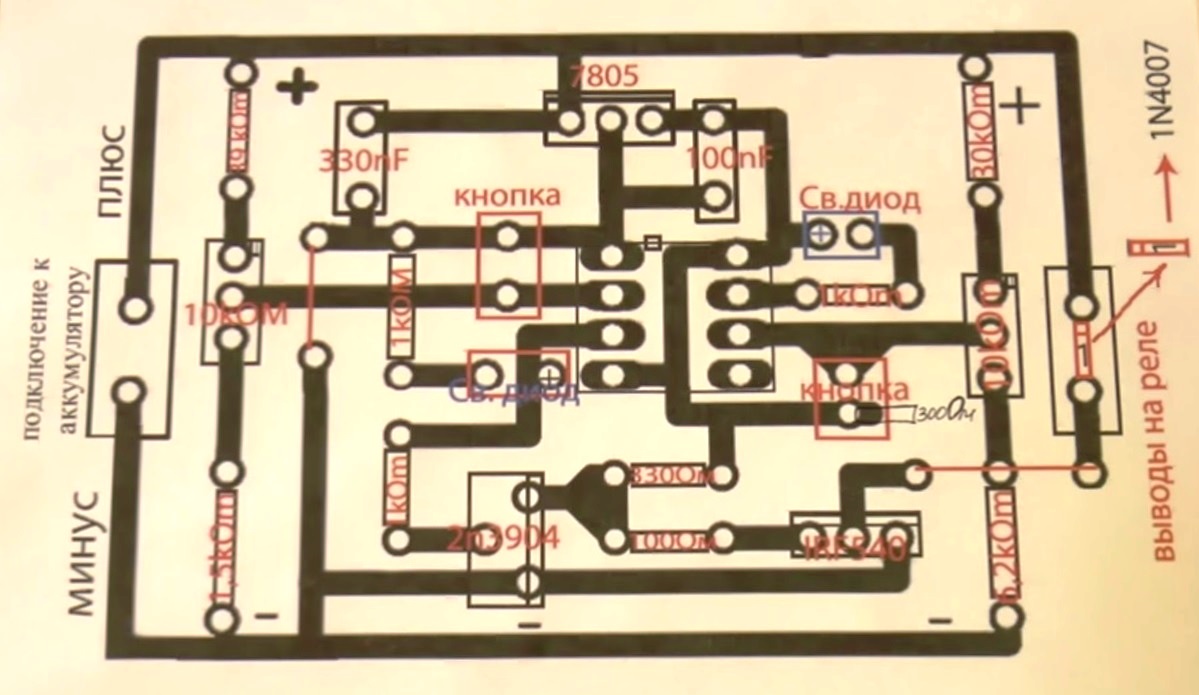

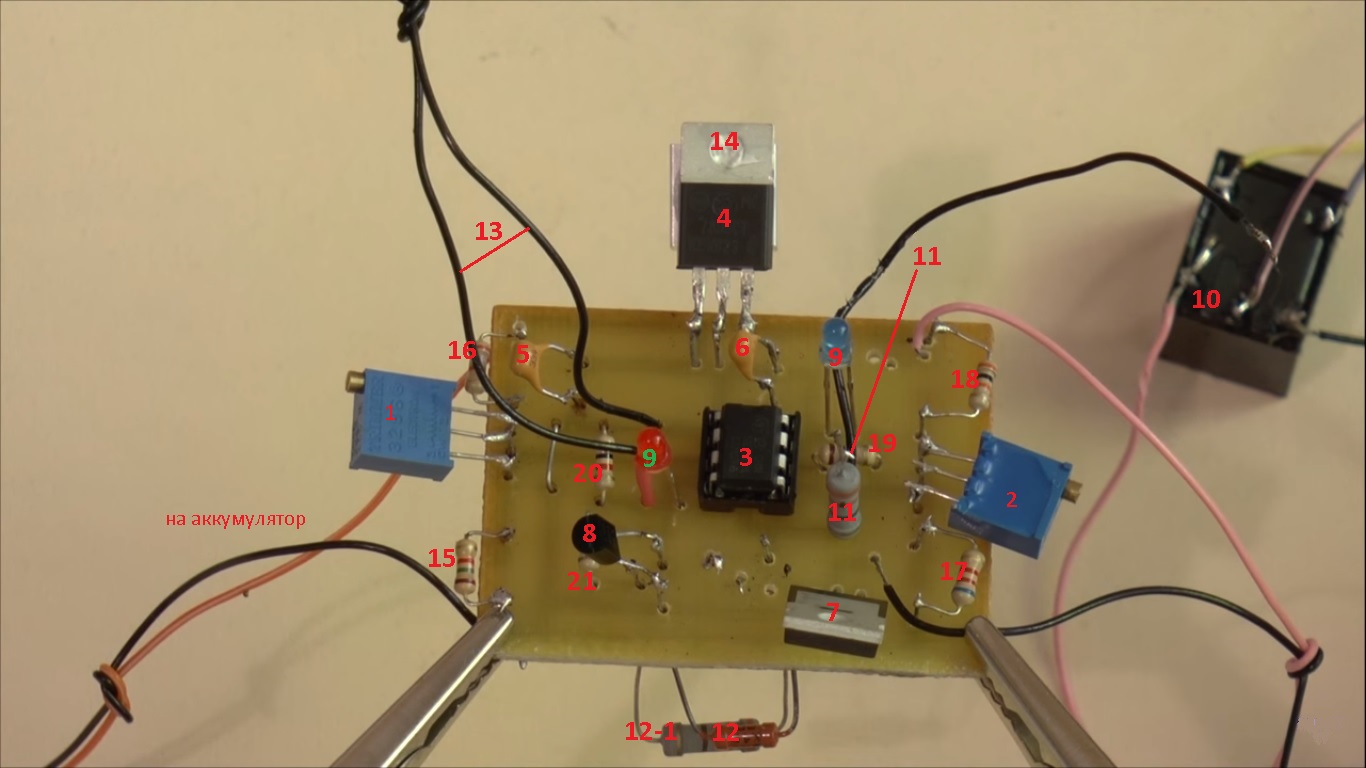

Каждая деталь пронумерована в снимке, а на схеме видно размещение резисторов 12 и 12/1, они припаяны с обратной стороны платы.

1 Подстроечный резистор (установка нижнего предела ≈11,8 V);

2 Подстроечный резистор (установка верхнего предела ≈14,4 V (оба резистора на 10 kOm);

3 Таймер — Микросхема NE 555 + гнездо для микросхемы;

4 Стабилизатор напряжения LM7805 (5V);

5 Конденсатор неполярный 330 nF (на вход);

6 Конденсатор неполярный 100 nF (на выход);

7 Полевой транзистор IRF 540;

8 Биполярный NPN транзистор 2N3904;

9 Светодиоды индикации: синий и красный;

10 Реле 1N4007 (12 вольт 10 ампер);

11 Резистор 300 Om + провод для отключения «Режима заряда»(оформляется на корпусе);

12/12-1 Резисторы 100 Om + 330 Om (припаяны с обратной стороны);

13 На кнопку включения «Режима зарядки» (оформляется на корпусе);

14 Радиатор;

15 Резистор 1,5 kOm;

16 Резистор 39 kOm;

17 Резистор 6,2 kOm;

18 Резистор 30 kOm;

19/20/21 Резистор 1 kOm;

На этой схеме обозначены места фиксации каждой детали.

Импульсные зарядные устройства

Импульсные зарядные устройства имеют ряд преимуществ:

Какую сигнализацию с автозапуском лучше поставить на автомобиль? — здесь больше полезной информации.

  • высокий коэффициент полезного действия, как следствие, меньшее энергопотребление и нагревание при работе;
  • меньшие габариты и масса по сравнению с трансформаторными устройствами;
  • возможность автоматизации контроля основных параметров заряда;
  • большую технологичность при изготовлении.

Основные недостатки импульсных зарядных устройств:

  • высокая вероятность выхода из строя мощных транзисторов;
  • необходимость глубоких знаний в области электротехники для настройки устройств;
  • отсутствие гальванической развязки с питающим напряжением понижает степень электробезопасности;
  • большой уровень электромагнитных помех (их нельзя включать в непосредственной близости с радиоустройствами, мобильной техникой).
READ  2 группа по электробезопасности: кому присваивается, разделение обязанностей

Один из наиболее простых вариантов электрической схемы приведен на рисунке 8.

Вас заинтересует эта статья — Как пользоваться динамометрическим ключом для автомобиля?

Принцип действия импульсных устройств основан на преобразовании переменного напряжения бытовой электросети в постоянное при помощи диодной сборки VD8. Затем постоянное напряжение преобразуется в импульсы высокой частоты и амплитуды. Импульсный трансформатор Т1 вновь преобразует сигнал в постоянное напряжение, которое заряжает аккумулятор.

Так как обратное преобразование ведется на высокой частоте, то габариты трансформатора значительно меньше. Обратная связь, необходимая для контроля параметров заряда, обеспечивается оптроном U1.

Несмотря на кажущуюся сложность устройства, при правильной сборке блок начинает работать без дополнительной регулировки. Такое устройство обеспечивает ток заряда до 10 Ампер.

Общие рекомендации

При заряде АКБ с помощью самодельного устройства необходимо:

  • устройство и АКБ располагать на токонепроводящей поверхности;
  • соблюдать требования электробезопасности (применять перчатки, резиновый коврик, инструмент с электроизоляционным покрытием);
  • не оставлять надолго включенное зарядное устройство без контроля, следить за напряжением и температурой АКБ, зарядным током.

Устройство li-ion аккумулятора 18650

Контроллер зарядки литий-ионного аккумулятора производят корпорации: Sony, LG, Sanyo, Panasonic, Samsung, ATL, HYB. Остальные производители перекупают элементы и выдают за собственный продукт.

Максимальная емкость ионных аккумуляторов 18650 – 3600 мА-ч.; они, в отличие от батарей, могут многократно перезаряжаться. Цифра 18650 – форм-фактор, указывающий на длину аккумулятора (65 мм) и его диаметр (18 мм).

Основные характеристики литий-ионного аккумулятора 18650:

  • максимально допустимое напряжение – 4,2 В (небольшие перезарядки губительно сказываются на сроке службы);
  • минимально допустимое напряжение – 2,75 В (при понижении до 2 В заряд не подлежит восстановлению);
  • минимально допустимая температура –20 °C С (зарядить на морозе невозможно);
  • максимально допустимая температура +60 °C С (при превышении показателей возможны взрыв и возгорание);
  • измерение емкости в ампер-часах – полная зарядка выдает 1 А тока в течение 60 минут, 2 А тока – 30 минут, 15 А тока – 4 минуты.

Литий-ионный АКБ преобразовывает химическую энергию в электрическую, поэтому возникает ток, приводящий в действие то или иное устройство. Такие батарейки оснащаются специальной защитной схемой, которая контролирует уровень ее нагрева и циклы работы. При перегреве и спаде напряжения до 2,7 В – контроллер автоматически прекращает работу АКБ.

Li-ion батарейки очень взрывоопасны, поэтому в них встроены защитные платы. Глубокий разряд таких батарей наступает через 2–3 года их неиспользования, после чего восстанавливаются они проблематично и не отличаются долгим сроком службы

Схема зарядного устройства на конденсаторах без автоматического отключения

Для тех, кто не имеет достаточного опыта по сборке электронных схем или не нуждается в автоматическом отключении ЗУ по окончании зарядки аккумулятора, предлагаю упрощенней вариант схемы устройства для зарядки кислотных автомобильных аккумуляторов. Отличительная особенность схемы в ее простоте для повторения, надежности, высоком КПД и стабильным током заряда, наличие защиты от неправильного подключения аккумулятора, автоматическое продолжение зарядки в случае пропадания питающего напряжения.

Принцип стабилизации зарядного тока остался неизменным и обеспечивается включением последовательно с сетевым трансформатором блока конденсаторов С1-С6. Для защиты от перенапряжения на входной обмотке и конденсаторах используется одна из пар нормально разомкнутых контактов реле Р1.

Когда аккумулятор не подключен, контакты реле Р1 К1.1 и К1.2 разомкнуты и даже если зарядное устройство подключено к питающей сети ток не поступает на схему. Тоже самое происходит, если подключить ошибочно аккумулятор по полярности. При правильном подключении аккумулятора ток с него поступает через диод VD8 на обмотку реле Р1, реле срабатывает и замыкаются его контакты К1.1 и К1.2. Через замкнутые контакты К1.1 сетевое напряжение поступает на зарядное устройство, а через К1.2 на аккумулятор поступает зарядный ток.

На первый взгляд кажется, что контакты реле К1.2 не нужны, но если их не будет, то при ошибочном подключении аккумулятора, ток потечет с плюсового вывода аккумулятора через минусовую клемму ЗУ, далее через диодный мост и далее непосредственно на минусовой вывод аккумулятора и диоды моста ЗУ выйдут из строя.

Предложенная простая схема для зарядки аккумуляторов легко адаптируется для зарядки аккумуляторов на напряжение 6 В или 24 В. Достаточно заменить реле Р1 на соответствующее напряжение. Для зарядки 24 вольтовых аккумуляторов необходимо обеспечить выходное напряжение с вторичной обмотки трансформатора Т1 не менее 36 В.

При желании схему простого зарядного устройства можно дополнить прибором индикации зарядного тока и напряжения, включив его как в схеме автоматического зарядного устройства.

Для чего контроллер аккумулятора

Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.

Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.

READ  Реактивное сопротивление

Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.

Применение приборов для отслеживания заряда аккумулятора

Зарядка от USB-порта

Можно изготовить зарядное устройство для никель-кадмиевых батарей на основе обычного USB-порта. При этом, заряжаться они будут током емкостью примерно 100 мА. Схема, в таком случае, будет следующей:

На сегодняшний момент, существует достаточно много различных зарядных устройств, продающихся в магазинах, но их стоимость может быть достаточно высокой. Учитывая, что главный смысл различных самоделок — это именно экономия денежных средств, то самостоятельная сборка еще более целесообразна в данном случае.

Данную схему можно доработать, добавив дополнительную цепь для зарядки пары аккумуляторов AA. Вот, что в итоге получилось:

Чтобы было более наглядно, вот те комплектующие, которые использовались в процессе сборки:

Понятно, что без элементарного инструментария нам не обойтись, поэтому перед началом сборки необходимо удостовериться, что у вас в наличии есть все необходимое:

  • паяльник;
  • припой;
  • флюс;
  • тестер;
  • пинцет;
  • различные отвертки и нож.

Интересный материал про изготовление своими руками, рекомендуем к просмотру

Тестер необходим для того, чтобы проверить работоспособность наши радиодетали. Для этого нужно сравнить их сопротивление, после чего сверить с номинальным значением.

Для сборки нам также понадобится корпус и батарейный отсек. Последний можно взять из детского симулятора Тетрис, а корпус может быть изготовлен из обычного пластмассового футляра (6,5см/4,5см/2см).

Крепим отсек для батарей на корпусе, используя шурупы. В качестве основы для схемы прекрасно подойдет плата от приставки Денди, которую нужно выпилить. Удаляем все ненужные компоненты, оставляя только гнездо питания. Следующим шагом будет пайка всех деталей, основываясь на нашей схеме.

Шнур питания для устройства можно взять обычный шнур от компьютерной мыши, обладающий входом USB, а также часть питающего провода со штекером. При пайке нужно строго соблюдать полярность, т.е. припаивать плюс к плюсу и т.д. Подключаем шнур к USB, проверяя напряжение, которое подается на штекер. Тестер должен показывать 5В.

В завершении нужно установить зарядный ток. Для этого необходимо разорвать цепь, соединяющую VD1 и плюсовую полярность аккумулятора. Подключаем тестер таким образом, чтобы его плюс соединялся с диодом, а минус — с аккумулятором. Выставляем режим измерения тока (200 мА).

Включаем в есть, после чего должен загореться светодиод, конечно, если все сделано правильно. Затем устанавливаем необходимый ток зарядки (100 мА), путем изменения сопротивления на резисторе R1. Проводим данную процедуру и для второго аккумулятора AA.

Еще одно интересное видео на это тему

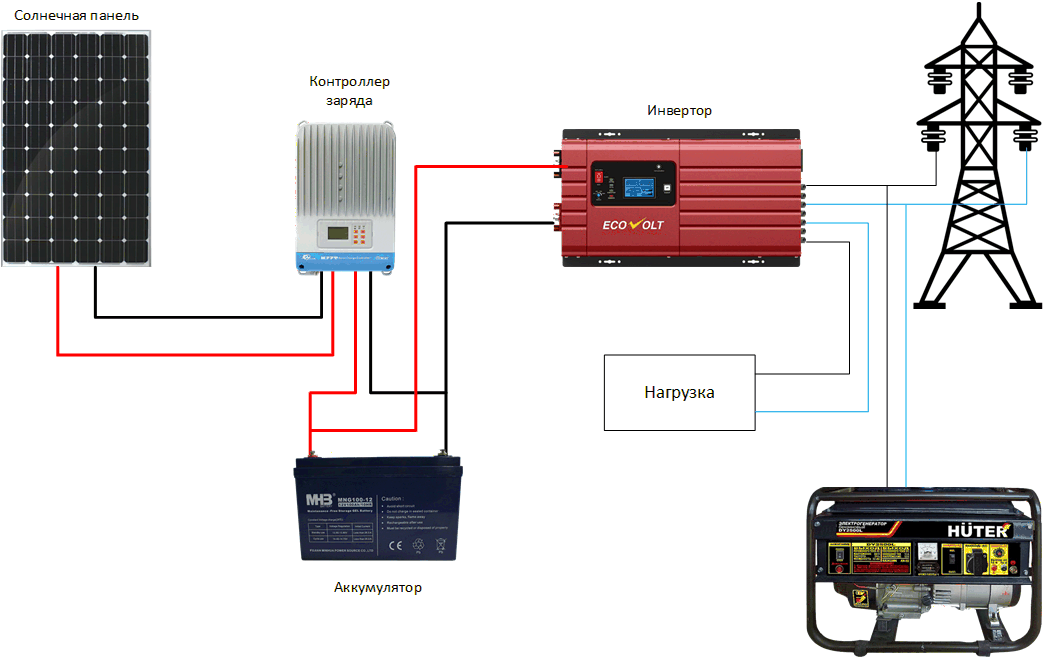

Простенький контроллер солнечной батареи своими руками

Люди, понимающие в электронике, зачастую сами пытаются собрать контроллеры для солнечных систем. Это у них получается, но эффективность таких механизмов все же уступает заводским. Впрочем, для небольших установок небольшого приборчика с малой мощностью бывает вполне достаточно.

Делая самодельный контролер заряда, следует иметь в виду, что:

  • Напряжение зарядного устройства должно равняться 13,8 Вольт и изменяться в зависимости от номинальности тока;
  • Напряжение при включении заряда обычно составляет 12,5 Вольт;
  • А при отключении – 11 Вольт (как правило, этот параметр настраивается вручную);
  • Самое большое входное напряжение устройства должно быть равно общему напряжению батарей без нагрузки;
  • При токе в 0,5 А снижение напряжения на ключах должно равняться 20 мВ.

Режим КТЦ АКБ

При старте программы включается заряд АБ с током Is. Через 1 сек АБ переключается на разряд с током Ii. Еще через 1 сек АБ снова переключается на заряд. Так продолжается до тех пор, пока напряжение не достигнет Umax – программа останавливается. Индикация КТЦ  выкл. Если напряжение стало выше Umax на 0.2 – остановка программы, индикация ERROR. Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR.

Если истекло время заряда (параметр H) – остановка программы, индикация ERROR в верхней строке. В нижней строке надпись Time out.

Выбранный режим после отключения от сети не запоминается. При включении всегда режим зарядка.

Заключение

Самостоятельное изготовление подобных устройств не представляет сложностей для тех, кто знает хотя бы азы радиотехники и работы с ней.

Естественно, если у человека нет необходимых знаний, то ему и смысла нет браться за подобное дело, ведь толка от этого не будет абсолютно никакого.

Вообще, если сделать все правильно, соблюдая основные рекомендации, то можно забыть о постоянной покупке новых батарей для своих приборов общего пользования. Подобная экономия очень кстати, ведь цена за раcходные материалы постоянно растет, а заряда батарей хватает на очень короткое время.Ниже обзор зарядных устройств, рекомендованных к заказу:

Описание и характеристики Цена CAMELION BC-1009

Вес брутто — 0.07 кг

Коды товара производителя — 316097, 9252

Гарантия — 6 мес.

339 CAMELION BC-1001A

Вес брутто — 0.2 кг

Коды товара производителя — 8181, 197868

Гарантия — 6 мес.

449 ЗУБР 59233-4

Вес брутто — 0.25 кг

Страна происхождения — Китай

Коды товара производителя — 59233-4

Гарантия — 60 мес.

569 TANK007 18650ZU1

Вес брутто — 0.2 кг

Коды товара производителя — 18650ZU1

Гарантия — 12 мес.

595 ЯРКИЙ ЛУЧ FOLOMOV A4

Вес брутто — 0.6 кг

Страна происхождения — Китай

Коды товара производителя — 4606400622208

Гарантия — 24 мес.

2490

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
