Паяльник 12 вольт

Второй этап создания нагревательного элемента

Паяльник беспроводной на батарейках нуждается в применении нагревательного элемента с требуемыми техническими характеристиками. От качества изготовления этой детали будет зависеть работа оборудования. После проведения обмотки, ее покрывают электроизолирующей массой. Процесс сушку над конфоркой повторяется.

Когда раствор клея с тальком высохнет, оставленный конец проволоки длиной 6 см необходимо завести за корпус нагревательного элемента. Его плотно крепят к телу трубки. Далее снова наносится электроизолирующий слой. Процедура сушки повторяется.

На этом процедура изготовления нагревательного элемента практически завершена. Единственное, что еще должен сделать мастер, так это покрыть выходящие концы проволоки электроизолирующей смесью. Ее наносят на проволоку на половину длины. Далее раствор сушат над конфоркой.

Мини-паяльник

Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

Паяльник из прикуривателя авто для smd деталей своими руками

Давно хотел себе купить паяльный фен, для пайки смд деталей, но потом увидел схему и решил попробовать сделать её. В итоге получился отличный и простой в эксплуатации паяльник.

А теперь немного поподробнее, вот схема будущего паяльника.

По этой схеме сделал на текстолите набросок платы и вытравил ее в хлорном железе.

  • После травления просверлил отверстия для деталей и начал собирать.
  • Нам понадобятся детали:
  • Переменный резистор 10 килоом 2 резистора на 51 килоом 1 резистор на 10 килоом Транзисторы IRFZ44 Микросхема UC3843 2 конденсатора на 0,1 мкф
  • Транзистор 2n2222

Ну и всё, приступаем к сборке.

Вот что из этого получилось.

Прикуриватель необходимо прикрутить к плате, я это сделал с помощью толстых, медных проводов.

Питание на такой паяльник, конечно же будет 12 вольт, но выходной ток должен быть минимум 20 ампер, то есть надо достаточно мощный блок питания.

Как показала практика работать с ним очень удобно, особенно выпаивать микросхемы и мелкие детали.

Вот небольшое видео.

Автор; Дмитрий Мязин

Доработка корпуса блока питания от системника

После такого подключения работа пошла веселее, а прикуриватель пришлось держать значительно дальше от платы. И вот здесь я разошёлся. Мне показалось, что блок питания может упасть со стола в процессе работы – металл корпуса неплохо скользил по поверхности. Пришлось его немного доработать. Для этого на одну из сторон были наклеены 4 резиновые ножки. Такие наклейки можно приобрести за копейки на любом китайском ресурсе. После этого блок питания перестал так шуметь (вибрация от кулера гасилась пористой резиной), а скольжение и вовсе ушло.

Наклеиваем резиновые ножки на одну из стенок блока питания

В любом случае, такая доработка не помешает мне впоследствии установить трансформатор в системный блок.

Блок питания стоит жёстко, не скользит и меньше гудит

Выбор паяльника

Чтобы правильно сделать выбор паяльника, нужно ясно представлять, для каких работ он будет применяться. Мощность до 40 Вт вполне достаточна для НП на 12 вольт, чтобы паять соединения радиокомпонентов.

При покупке паяльника надо проверить прочность и надёжность крепления ручки, корпуса и жала. Если нет возможности у продавца проверить плавку свинцово-оловянного припоя или температуру нагрева жала, то лучше отказаться от сомнительного приобретения.

Обратите внимание! Для пайки проводных соединений в автомобиле маломощный инструмент малопригоден. Большое сечение кабелей электрооборудования автомашины будет активно «отбирать» тепло у жала

Кроме того, применять НП в холодную погоду будет невозможно.

Завершаем проект

Третий этап представляет собой дополнительную изоляцию и монтаж нагревателя в жестяной корпус.

Работу эту нужно выполнять очень аккуратно. Концы нихромовой проволоки, которые выходят из нашего нагревателя, стоит также обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть от недостатка аккуратности.

Технологический процесс изготовления этого инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы провода питания к выводам нагревателя, затем все тщательно заизолируйте.

Осталось запаковать нагревательный элемент в корпус из жести, а затем ровно посадить его на место.

Теперь можно пользоваться этим изделием. Если вы все сделали правильно, получится отличный паяльник, своими руками собранный. С его помощью вы сможете спаять много интересных схем.

Выбор паяльника

Чтобы правильно сделать выбор паяльника, нужно ясно представлять, для каких работ он будет применяться. Мощность до 40 Вт вполне достаточна для НП на 12 вольт, чтобы паять соединения радиокомпонентов.

При покупке паяльника надо проверить прочность и надёжность крепления ручки, корпуса и жала. Если нет возможности у продавца проверить плавку свинцово-оловянного припоя или температуру нагрева жала, то лучше отказаться от сомнительного приобретения.

Обратите внимание! Для пайки проводных соединений в автомобиле маломощный инструмент малопригоден. Большое сечение кабелей электрооборудования автомашины будет активно «отбирать» тепло у жала

Кроме того, применять НП в холодную погоду будет невозможно.

Использование в автомобиле

В современных автомобилях осталось мало таких узлов и деталей, которые можно самостоятельно, вне гаража или мастерской подвергнуть ремонту. Скорее всего, это могут быть поврежденные на сгибах жгуты проводов.

Такие неисправности устранить несложно прямо в дороге. Достаточно снять лишнюю изоляцию и скрутить провода, защитив потом скрутку изоляционной лентой.

Но проводка автомобиля работает в очень тяжелых условиях. Она подвержена воздействиям вибраций, частому изменению температуры и влажности, особенно в зимнее время.

В таких условиях контакт в скрутке может быть утрачен, а при использовании обычной однопроводной электрической схемы потеря контакта может непредсказуемо отразиться на поведении автомобиля.

Для предупреждения этого нежелательного явления скрутку рекомендуется пропаять. Для этого и понадобится автомобильный паяльник, работающий от прикуривателя.

Практически все прикуриватели автомобилей запитаны линией проводов, рассчитанной на ток до 15 А. Этого вполне достаточно, чтобы подключить паяльник мощностью до 100 Ватт. А больше вряд ли потребуется. Переделывают и сам прикуриватель в пальник. Получается миниатюрный инфракрасный фен.

READ  Как самостоятельно подключить узо?

В автомобилях более раннего производства пайка может понадобиться для ремонта монтажных блоков реле и предохранителей, для припаивания клемм к проводам, переломанным в процессе использования.

Варианты источника питания

Любой шуруповерт требует гораздо меньше напряжения, чем выдает обычная розетка. Поэтому для подпитки обязательно понадобится специальный преобразователь, на выходе которого получится необходимый вольтаж. Все источники питания делятся на две большие группы: импульсные и трансформаторные. Рассмотрим каждую из них в отдельности.

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

К минусам также относят сложность ремонтных работ в случае неисправности.

Трансформаторный

Более распространенные блоки питания, которые доказали свою надежность и эффективность во многих сферах. Состоит прибор из понижающего трансформатора и выпрямителя, через который проходит пониженное напряжение. Выпрямители могут быть разными, в зависимости от количества используемых диодов.

Такие элементы просты в изготовлении, дешевы и надежны. Поэтому зачастую именно им отдается предпочтение. Они обеспечивают стабильное напряжение без помех с большой максимальной мощностью. Но есть и несколько недостатков. Главный недостаток заключается в громоздкости, при гораздо меньшем КПД, чем у импульсных источников. Этот факт требует подбирать для шуруповерта блок питания с мощностью большей, чем необходимо инструменту. Так как часть мощностей будет уходить на побочные процессы.

Рекомендации

Таким образом, вы можете увидеть, что собрать ИК-паяльник из автомобильного прикуривателя совсем несложно, при этом затраты на запасные части тут минимальны – все выполняется из подручных средств. Сделать такое устройство способен даже новичок среди любителей радиотехники. Возможно, заводское оборудование этот прибор полностью и не заменит, но для выпаивания радиодеталей он вполне подойдет.

При достижении нужной температуры нагрева нужно направить его на место спайки, чтобы материалы начали плавиться. Не стоит направлять ИК-паяльник на кожу рук или какие-то легковоспламеняющиеся материалы. Помните, что разогретые детали могут стать причиной сильного ожога, – делайте всё очень аккуратно и внимательно.

В случае поломки прикуривателя его всегда можно заменить на новый, при этом переделывать полностью всю конструкцию уже не будет необходимости.

Как сделать паяльник из прикуривателя, смотрите далее.

Подключение паяльника 12 В

Источники питания 24 и 12 Вольт

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Подготавливаем нужные материалы для изготовления паяльника

Чтобы сделать мощный паяльник из автомобильного прикуривателя, нам понадобятся:

  • Автомобильный прикуриватель на 12 Вольт;
  • Небольшой кусок пластиковой трубы, которая будет выступать в качестве корпуса для самодельной горелки;
  • Маленькая кнопка, которой можно было бы включать горелку. Такие кнопки устанавливаются в различных устройствах, в мини приёмниках и т. д.;
  • Кусок тонкого провода;
  • Синяя изолента, поскольку черную, использовать не рекомендуется.

Итак, после подготовки всех компонентов, можно приступать к изготовлению самодельного фена. Из инструментов понадобится немного, а именно: ножовка, чтобы резать пластик, паяльник с оловом, клей-пистолет. Рассмотрим на сайте строительного журнала samastroyka.ru процесс изготовления данной самоделки своими руками.

Переделка старого паяльника

Для того чтобы переделать стандартный паяльник, нужно разобрав его, удалить нагревательный элемент. Вместо него, на слюдяной подложке нужно намотать нихромовую нить толщиной 0,02-0,20 мм. Нить можно извлечь из какого-либо отслужившего свой срок электроприбора, например, фена.

Длина нити подбирается экспериментально в зависимости от толщины и требуемой степени нагрева паяльника. При намотке нити необходимо следить за тем, чтобы витки не соприкасались друг с другом.

Последовательность работ такая:

  • после подбора длины проволоки витки фиксируют при помощи какого-либо термостойкого клея;
  • нить с двух концов подключается проводами к источнику питания. Им может быть преобразователь на 12 вольт, аккумулятор для электроинструмента или автомобильный аккумулятор;
  • корпус нового паяльника на 12 вольт необходимо собрать и он ничем не будет отличаться от прежнего.

Чтобы случайно не включить инструмент в сеть 220 вольт, на ручке рекомендуется сделать броскую, хорошо видимую надпись – «12в».

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Пора начинать собирать наш прибор.

  • Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
  • На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
  • Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
  • Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
  • Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
  • После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
  • Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.
READ  Закупки электроэнергии по 44-фз

После того как мы собрали устройство по предложенной схеме, стоит проверить. Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Основные свойства

Паяльник, рассчитанный на 12 Вольт, может работать как от переменного тока, так и от постоянного.

Работающий на постоянном токе паяльник может быть подключен даже к бортовой сети автомобиля, при условии, что мощность его не будет превышать расчетную мощность автомобильной электропроводки.

В продаже есть немало конструкций паяльников, использующих низкое напряжение. Отличить их можно по обязательной надписи на корпусе, на упаковке.

Это напряжение должно быть указано и в технических характеристиках инструмента. При наличии ненужного паяльника на 220 вольт, можно изготовить 12 вольтовый самостоятельно.

Подготовка прикуривателя к переделке его в инфракрасный паяльник

Для начала потребуется разобрать прикуриватель и убрать ненужные детали. Сделать это очень просто. Откручиваем пластмассовую ручку (она ещё пригодится), выворачиваем находящуюся под ней гайку, снимаем пластину. Под ней окажется пружина, которую можно выбросить.

Откручиваем гайку для разборки прикуривателя

Далее прикуриватель легко разбирается. Металлическая оболочка нам уже точно не пригодится, а вот керамический изолятор придётся очень кстати. Он будет защищать пластмассовую ручку от перегрева.

Если для изготовления инфракрасного паяльника используется иной прикуриватель, стоит посмотреть в интернете, как он разбирается. К примеру, у детали от более новых моделей ВАЗа (2115 и им подобным) сначала нужно вывернуть центральную кнопку из пластиковой оболочки.

Этот керамический изолятор необходим для изготовления инфракрасного паяльника своими руками

Рассмотрим все детали, из которых состоит прикуриватель. На фотопримере можно увидеть все необходимые для нашей работы. Они отмечены красными стрелками.

Эти детали необходимы для изготовления паяльника, а остальные можно просто выбросить

Материалы и инструменты, необходимые для самостоятельной сборки низковольтного паяльника

Чтобы сделать паяльник своими руками в домашних условиях, вам потребуется подготовить определённый набор инструментов и материалов, в частности:

  • Проволока из медного материала, диаметр поволоки 1,5 мм, длина – не более 40 мм.
  • Фольга, желательно медная, размером 10*30 мм, можно чуть больше.
  • Проволока нихромовая толщиной 0,2 мм, длина не более 350мм.
  • Кусок жести или любая круглая металлическая труба (необходимо для изготовления конструкции кожуха), потребуется для нагревательного элемента.
  • Силикатный клей или хорошее жидкое стекло.
  • Для изготовления изолирующего слоя нужен тальк, который разбавлен силикатным клеем.
  • Рукоятка, желательно из изолирующего материала пластика.
  • Стандартный электрический шнур с вилкой.

Паяльник на 12 Вольт от прикуривателя

Кроме этого, создавая паяльник на 12 Вольт от прикуривателя своими руками, потребуются дополнительные предметы и вещи, без которых сборка прибора будет неполной:

  • Постоянный источник тепла электрическая или газовая печь.
  • Инструменты слесаря – пассатижи, кусачки, пинцет, надфиля, напильники.
  • Нестандартное приспособление, чем то напоминающее маленький шпатель, желательно из дерева или прочной пластмассы.
  • Ветошь, в процессе работы придётся много и часто удалять грязь.

В принципе, это основной набор материалов и инструментов, необходимые для того, чтобы сделать паяльник на 12 Вольт своими руками из резистора.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания Достоинства Недостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания Несложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Подключение паяльника 12 В

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Инструменты и материалы

Для сборки инфракрасного паяльника своими руками нам понадобится ряд деталей.

Автомобильный прикуриватель. Он чаще всего есть в наличии у большинства автомобилистов либо можно приобрести его в автомагазине. Он должен быть на 12 вольт.

Кнопка для включения нашего паяльника. Ее можно вынуть из какого-либо устройства дома или купить в магазине. Разновидностей кнопок и зажимов для них огромное множество. Они бывают лепестковые самофиксирующие (типа WAGO), с концами под пайку, с разъёмами «мама» / «папа». Выбор зависит от способа крепления проводов кнопки при установке. Если дома нет паяльника, то стоит выбрать кнопку с винтовыми зажимами под отвёртку. Также нужно, чтобы она была рассчитана на силу тока 16 ампер или больше. В противном случае кнопка быстро выйдет из строя. Либо можно вовсе обойтись без кнопки. Но стоит учесть, что в данном случае мы уже не сможем управлять ИК-паяльником произвольно в дальнейшем при работе.

READ  Что такое асинхронный двигатель и принцип его действия

Еще нам понадобятся следующие инструменты для работы:

  • ножовка, чтобы разрезать пластиковую трубу;
  • суперклей;
  • плоскогубцы для откручивания гайки на прикуривателе;
  • паяльник с оловом и канифолью, чтобы соединять провода на кнопке.

Когда приготовили все компоненты, можно начинать делать сам инфракрасный паяльник.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

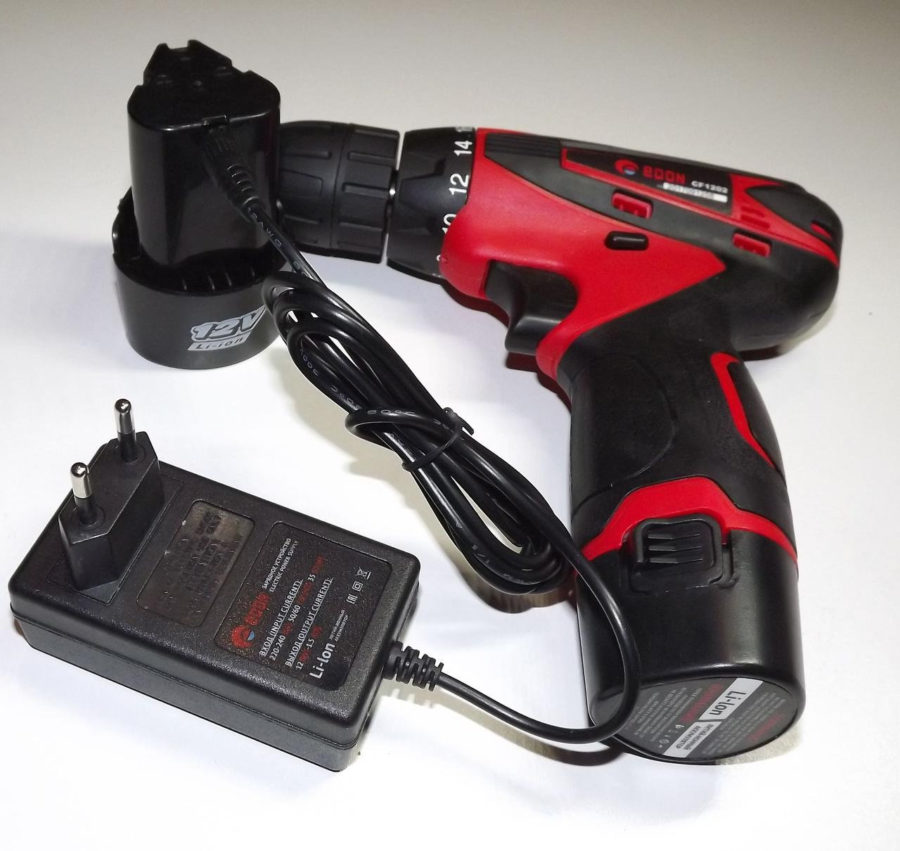

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Что необходимо знать о паяльнике 12 вольт

Паяльник 12в обладает небольшим жалом, которым удобно паять самые тончайшие выводы микросхем. Корпус НП не заслоняет полный обзор радиодеталей на печатной плате или схемах различных гаджетов. При контакте с термочувствительным компонентом жало минипаяльника никогда не перегреет его.

В качестве источников питания для НП используют различные аккумуляторы: от автомобильной АКБ, батареи шуруповёрта, блока из батареек 18650 до обыкновенного адаптера 220/12 в.

Низковольтный паяльник настолько прост в изготовлении, что домашнему радиомастеру несложно будет сделать его самому. В то же время можно приобрести надёжный инструмент по оптимальной цене на радиорынке.

Необходимые материалы и инструменты для создания

Чтобы создать паяльник 12 вольт от прикуривателя, необходимые следующие вещи:

  • вилка с электрическим шнуром для подключения к сети;
  • изолирующие материалы (асбестовые прокладки, слюда или компоненты для создания изолирующего слоя из талька);
  • прикуриватель, который будет служить нагревательным элементом;

Автомобильный прикуриватель

  • материалы с изолирующими свойствами для создания рукояти;
  • детали для создания кожуха;
  • нихромовая проволока толщиной 0,2-0,5 мм.

Некоторые детали для всего этого можно взять из старого нерабочего паяльника, что будет очень удобно. Но это не всегда доступно. Если создается инфракрасный паяльник из прикуривателя своими руками, то часто можно увидеть, как практически все укомплектовано в стандартный корпус какой-либо модели инструмента, но нагревательным элементом выступает прикуриватель. Это никак не влияет на рабочие характеристики устройства, но паять им становится удобней.

Где нужен низковольтный паяльник

При работе с печатными платами, заполненными мелкими радиокомпонентами, требуется особая ловкость в обращении со стандартным паяльным жалом. Это создаёт определённые неудобства. В этом случае низковольтный паяльник (НП) просто незаменим.

Сферы использования

Миниатюрный электрический паяльник 12 вольт предназначен для работы с маломерными деталями. НП удобно паять выводы различных микросхем, провода наушников, электронные компоненты часов и многое другое.

Важно! Домашние мастера используют микропаяльник для создания различных компактных самодельных электронных приборов. Например, можно сделать самостоятельно USB зарядное устройство для смартфонов или другие гаджеты

Проводим расчеты

Прежде чем перейти к сборке, следует выполнить некоторые вычисления. Так, для изготовления устройств с нагревательными элементами из резисторов достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

К примеру, у вас имеется подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собрались на ее основе создать инструмент для использования в бытовых электрических сетях. С помощью формы вы легко посчитаете параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять 484 Вт мощности. Это очень много. Поэтому при помощи гасящих сопротивление элементов нужно снизить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети – 220 В. Номинал гасящего сопротивления должен быть 300 Ом. В качестве этого элемента подойдет конденсатор под напряжение до 300 В. Его емкость должна быть 10 мкФ.

Зачем может понадобиться

Инфракрасный паяльник позволит с легкостью проводить небольшой ремонт электронной аппаратуры в домашних условиях. Такая самоделка с использованием прикуривателя позволяет осуществлять выпаивание из плат малоразмерных деталей.

Самоделка позволяет аккуратно проводить демонтаж деталей на платах, когда вокруг выпаиваемого компонента расположено большое количество обвеса. Применение такого устройства дает возможность проводить ремонтные работы на разных платах без применения фена, который в процессе эксплуатации может потоком горячего воздуха повредить расположенные на плате по соседству радиокомпоненты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
