Схемы простых стабилизаторов напряжения

Принцип работы стабилитрона

Полупроводниковые приборы отличаются нелинейной реакцией при работе с разными токами (напряжениями). Для изучения функциональности пользуются вольтамперной характеристикой (ВАХ), которая наглядно демонстрирует взаимное влияние базовых параметров и особенности определенной конструкции.

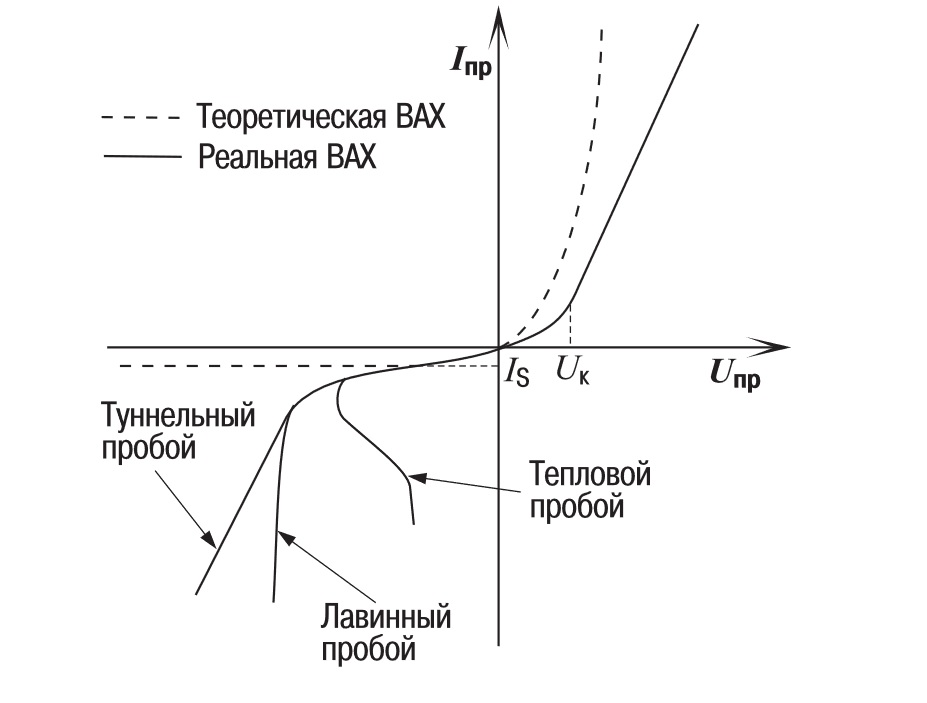

ВАХ диода

Так как стабилитрон является одной из разновидностей диода, изучение принципов работы можно начать с рассмотрения типичного электронно-дырочного (n-p) полупроводникового перехода. В правой части показано включение диода в прямом направлении. Хорошо видно, как от порогового уровня Uп дальнейшее повышение напряжения сопровождается практически линейным увеличением тока в цепи. Определенные потери можно учесть при составлении электрической схемы.

При обратном включении источника питания (левая часть рисунка) увеличение напряжения до показанного значения незначительно изменяет ток. Далее (при значении Uпр) возникает пробой, который определяется особенностями перехода:

  1. тепловой,
  2. лавинный;
  3. туннельный.

Первый из отмеченных в перечне вариантов означает чрезмерное повышение температуры и разрушение полупроводникового прибора. Третий – сопровождается увеличением тока, образованного парными зарядами. Для стабилизации подходит лавинная реакция в переходе. Как показано на графике, напряжение в этом режиме изменяется незначительно.

Схема параметрического стабилизатора

Трехфазный стабилизатор напряжения

Представленный ниже базовый вариант можно модернизировать. На втором рисунке показано последовательное расположение стабилитронов. Так можно составлять несколько приборов для получения необходимого значения напряжения Uст. Встречное соединение применяют для стабилизации переменного напряжения, когда действие функциональных компонентов ограничено соответствующими периодами волнового колебательного процесса.

К сведению. Этот пример создан с применением классических принципов деления напряжения элементами Rогр и VD. Если правильно рассчитать рабочий режим, изменения на выходе источника питания будут сглажены.

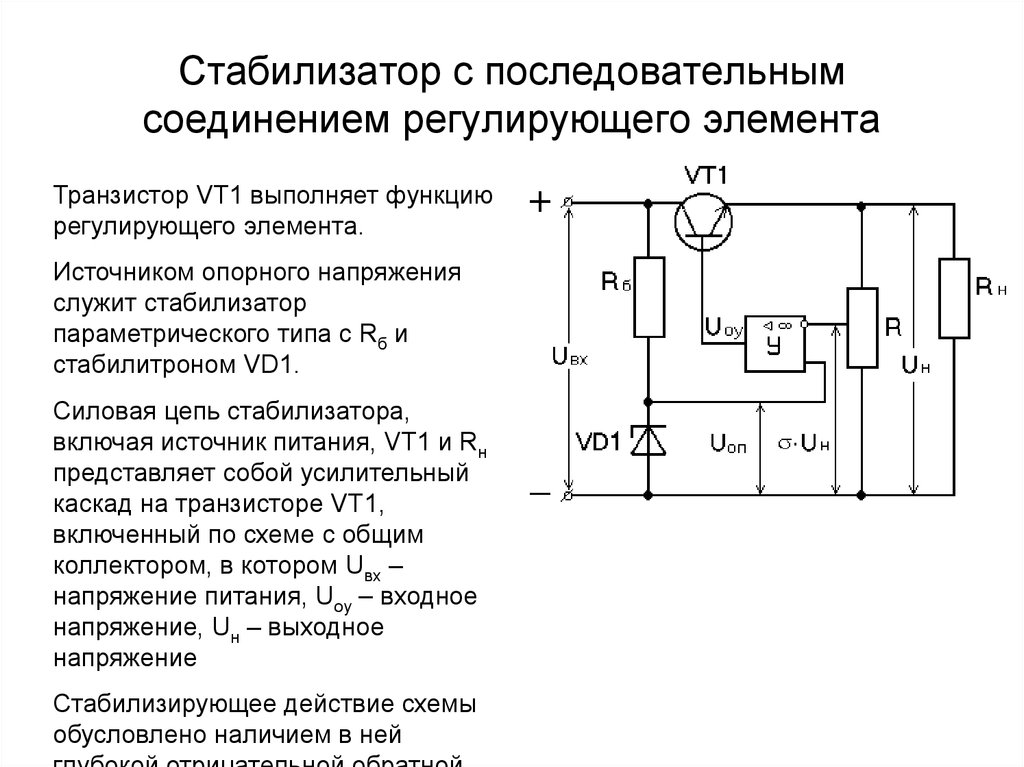

Компенсационные стабилизаторы

В компенсационных стабилизаторах производится сравнение эталонного (опорного) потенциала с выходным. Разница через контур отрицательной обратной связи поступает на базу ключевого транзистора, управляя величиной его открытия.

Точность стабилизации зависит от точности формирования опорного напряжения. Так как устройство сравнения потребляет малый ток, то опорный потенциал можно сформировать при помощи параметрического стабилизатора на стабилитроне и резисторе.

Компенсационная схема

Еще больше повысить эксплуатационные характеристики можно, используя источник тока вместо токоограничительного резистора. В качестве такого источника наиболее удобно применять полевой транзистор. Компенсационные устройства обладают хорошими характеристиками, поэтому большинство производителей элементной базы выпускает готовые модули, позволяющие создавать конструкции с минимумом элементов.

Parametric stabilizer

Инженерная программа, предназначенная для расчёта параметрических стабилизаторов на кремниевых или газоразрядных стабилитронах, используемых в источниках питания. Методика расчёта была разработана автором программы и опубликована в статье «Москатов Е. Расчет параметрических стабилизаторов. — Радиомир, 2006, №7, с. 22 — 25».

В справке по программе даны ответы на типовые вопросы, приведены справочные данные кремниевых и газоразрядных стабилитронов. Статус лицензии — donationware (класс freeware), то есть программу можно использовать свободно, и оплата не обязательна. Все представленные для скачивания материалы выполнены на русском языке.

Загрузить материалы

Дополнительная информация

В данной финальной версии программы были введены дополнительные проверки на переполнение исходных данных. Введено сохранение данных. Интерфейс программы стал более эргономичным. Все доступные рисунки, пиктограммы и значки были переделаны с целью удаления из исполняемого файла, файла справки и инсталлятора любых материалов, созданных другими авторами.

Программа создана в ОС Windows XP Home Edition с использованием лицензионного ПО. Были использованы программы: Borland C++Builder 6.0 personal (для написания части кода и отлаживания реализации алгоритма), Borland Turbo C++ 10.0 (для компиляции исполняемого файла), Microsoft Office Visio (для начертания принципиальных схем и рисунков), OpenOffice.org (для написания справки по программе), Sea Monkey (для создания html-файлов справки при помощи «компоновщика»), htm2chm (для компиляции html-файлов в chm-файл справки), IrfanView (для уменьшения числа цветов в растровых изображениях), Slow View (для придания эффекта 3D-кнопки на рисунках), Inno Setup (для создания инсталлятора), FET XP Authenticode (для электронной подписи файлов).

Расширение запакованного файла — EXE, размер — 782 Кбайт.

Известные проблемы и особенности работы.

1. В безопасном режиме текст меню на русском языке отображается не верно (спецсимволами); в остальных частях программы текст отображается корректно. Решение проблемы: не использовать программу в безопасном режиме или использовать англоязычную версию программы, если такая существует.

2. В Windows 95 программа работать будет, однако будет нельзя просмотреть файл справки встроенными в ОС средствами. Использование средства просмотра chm-файла решит данную проблему.

3. Если разрешение изображения монитора будет менее 800 × 600 точек, то элементы интерфейса программы будут сдвинуты на форме. Решение проблемы: не использовать программу при столь низком разрешении монитора.

Файл справки по программе «Parametric stabilizer 4.0.0.0». Его можно распечатать. Расширение файла — PDF, размер — 135 Кбайт.

Исходные тексты программы «Parametric stabilizer 4.0.0.0», которые можно проанализировать в среде Borland Developer Studio. Расширение файла — ZIP, размер — 134 Кбайт.

История основных версий программы «Parametric stabilizer». Расширение файла — TXT, размер — 3,5 Кбайт.

Рекомендуемые требования к оборудованию

Компьютер с процессором семейств Intel Pentium / Celeron или совместимым с ними процессором, тактовая частота которого составляет не менее 200 МГц, или более мощным.

Оперативная память: 32 Мбайт.

Свободное место на диске: 2 Мбайт.

Видеоплата и монитор с разрешением не менее 800 × 600 точек.

Клавиатура, мышь или другое указательное устройство.

Рекомендуемые требования к системному программному обеспечению

Операционная система Microsoft Windows 98 Second Edition, Microsoft Windows Millennium, Windows 2000 Professional, Windows XP Home Edition, Windows XP Professional, Windows 2003 Server, Windows Vista Starter, Windows Vista Home Basic, Windows Vista Home Premium, Windows Vista Business, Windows Vista Enterprise, Windows Vista Ultimate.

Так как программа имеет русскоязычный интерфейс, операционная система должна обеспечивать необходимую языковую поддержку.

Скриншот программы «Parametric stabilizer 4.0.0.0»

Вы здесь

Главная › Инженеру-конструктору › 3. Электрооборудование, электроустановки › 3. Раздел 3.

        Для получения более постоянного напряжения на нагрузке при изменении потребляемого тока к выходу выпрямителя подключают стабилизатор, который может быть выполнен по схеме, приведенной на рис. 1. В таком устройстве работают стабилитрон V5 и регулирующий транзистор V6. Расчет позволит выбрать все элементы стабилизатора, исходя из заданного выходного напряжения Uн и максимального тока нагрузки Iн. Однако оба эти параметра не должны превышать параметры уже рассчитанного выпрямителя. А если это условие нарушается, тогда сначала рассчитывают стабилизатор, а затем — выпрямитель и трансформатор питания. Расчет стабилизатора ведут в следующем порядке.

1. Определяют необходимое для работы стабилизатора входное напряжение (Uвып) при заданном выходном (Uн):

Uвып = Uн + 3,

Здесь цифра 3, характеризующая минимальное напряжение между коллектором и эмиттером транзистора, взята в расчете на использование как кремниевых, так и германиевых транзисторов. Если стабилизатор будет подключаться к готовому или уже рассчитанному выпрямителю, в дальнейших расчетах необходимо использовать реальное значение выпрямленного напряжения Uвып.

2. Рассчитывают максимально рассеиваемую транзистором мощность:

READ  Инструкция по технике безопасности при эксплуатации электроустановок до 1000 в

Рmах = 1,3 (Uвып — Uн) Iн,

3. Выбирают регулирующий транзистор. Его предельно допустимая рассеиваемая мощность должна быть больше значения Рmax, предельно допустимое напряжение между эмиттером и коллектором — больше Uвып, а максимально допустимый ток коллектора — больше Iн.

4. Определяют максимальный ток базы регулирующего транзистора:

Iб.макс = Iн / h21Э min,

где: h21Эmin — минимальный коэффициент передачи тока выбранного (по справочнику) транзистора..

5. Подбирают подходящий стабилитрон. Его напряжение стабилизации должно быть равно выходному напряжению стабилизатора, а значение максимального тока стабилизации превышать максимальный ток базы Iб max.

6. Подсчитывают сопротивление резистора R1:

R1 = (Uвып — Uст) / (Iб max + Iст min),

Здесь R1 — сопротивление резистора R1, Ом; Uст — напряжение стабилизации стабилитрона, В; Iб.max — вычисленное значение максимального тока базы транзистора, мА; Iст.min — минимальный ток стабилизации для данного стабилитрона, указанный в справочнике (обычно 3…5 мА). .

7. Определяют мощность рассеяния резистора R1:

PR1 = (Uвып — Uст)2 / R1,

        Может случиться, что маломощный стабилитрон не подойдет по максимальному току стабилизации и придется выбирать стабилитрон значительно большей мощности — такое случается при больших токах потребления и использовании транзистора с малым коэффициентом h21Э. В таком случае целесообразно ввести в стабилизатор дополнительный транзистор V7 малой мощности (рис. 2), который позволит снизить максимальный ток нагрузки для стабилитрона (а значит, и ток стабилизации) примерно в h21Э раз и применить, соответственно, маломощный стабилитрон.

        В приведенных здесь расчетах отсутствует поправка на изменение сетевого напряжения, а также опущены некоторые другие уточнения, усложняющие расчеты. Проще испытать собранный стабилизатор в действии, изменяя его входное напряжение (или сетевое) на ± 10 % и точнее подобрать резистор R1 по наибольшей стабильности выходного напряжения при максимальном токе нагрузки.

Основные параметры стабилитрона

Стабилизатор тока на транзисторе

Для создания рабочей схемы применяют обратное включение полупроводникового прибора. На анод подают «минус» источника питания. На катод – «плюс».

ВАХ стабилитрона

С помощью измерительной аппаратуры можно составить по точкам распределение электрических величин. На рисунке отмечены основные характеристики стабилитрона, которые нужно учитывать при расчете стабилизатора напряжения. Показаны уровни, определяющие:

  • начало пробоя;
  • рабочий режим (Uст, Iст);
  • максимально допустимое значение (Uобр, Imax).

Серийные приборы рассматриваемой категории способны стабилизировать напряжение в диапазоне от 0,6 до 210 V. Допустимый ток (Imax) ограничен мощностью рассеивания. Для улучшения этого параметра применяют монтаж на радиаторе через слой термопасты, эффективную пассивную и принудительную вентиляцию. Отмеченное на графике значение Imin соответствует уровню сохранения работоспособности перехода в обычном режиме. Для стабилизации используют участок ΔU, который характеризуется незначительным изменением напряжения при достаточно большом увеличении силы тока в обратном направлении (ΔI).

↑ Основные соотношения для расчета параметрического стабилизатора на стабилитроне [1 – 5]

На рис. 1 показана принципиальная схема параметрического стабилизатора: Uвх – входное нестабилизированное напряжение, Uвых=Uст – выходное стабилизированное напряжение, Iст – ток через стабилитрон, Iн – ток нагрузки, R – балластный (ограничительный, гасящий) резистор.Uвх=Uст+(Iн+Iст)R=Uст+IR,(1)I= Iн+Iст – ток, протекающий через балластный резистор R.

Рис. 1. Схема параметрического стабилизатора напряжения на стабилитроне

Как видно из рис. 1, параметрический стабилизатор на кремниевом стабилитроне представляет собой делитель напряжения, состоящий из балластного резистора R с линейной Вольт — амперной характеристикой (ВАХ) и стабилитрона VD1, который можно рассматривать как резистор с резко нелинейной ВАХ.При изменении напряжения Uвх изменяется ток через делитель, приводящий к изменению падения напряжения на резисторе R, а напряжение на стабилитроне, следовательно, на нагрузке Rн практически не изменяется.Малое изменение напряжения на нагрузке в диапазоне от Uст min до Uст max соответствует изменению тока через стабилитрон от Iст min до Iст max. Причем, минимальный ток через стабилитрон соответствует минимальному входному напряжению и максимальному току нагрузки, что достигается при сопротивлении балластного резистораR=(Uвх min-Uст min)/(Iн max+Iст min).(2)В свою очередь, максимальный ток через стабилитрон будет протекать при минимальном токе нагрузки и максимальном входном напряжении.Несложно найти условия работы стабилизатора:ΔUвх=ΔUст+R(ΔIст-ΔIн),(3)где ΔUвх=Uвх max-Uвх min, ΔUст= Uст max-Uст min, ΔIст=Iст max- Iст min, ΔIн= Iн max-Iн min.Положим для упрощения ΔUст=0 и проанализируем выражение (3).

Диапазон изменения тока нагрузки не может быть больше, чем диапазон изменения тока стабилитрона, поскольку в этом случае правая часть выражения становится отрицательной, и схема не будет работать как стабилизатор напряжения.

Если изменение тока нагрузки незначительно, выражение для условия работы стабилизатора упрощается:ΔUвх= ΔIстR.(4)КПД параметрического стабилизатора определяется из выражения:КПД=Uст Iн /(Uвх (Iн + Iст)=1/(Nст(1+ Iст/Iн)),(5)где Nст=Uвх/Uст – коэффициент передачи стабилизатора; обычно Nст=1,4…2.Из выражения (5) следует, что чем ниже коэффициент передачи стабилизатора и чем меньше отношение тока через стабилитрон к току нагрузки, тем выше КПД.Основным параметром стабилизатора напряжения, по которому оценивают его качество работы, является коэффициент стабилизации:Kст=(ΔUвх/Uвх)/(ΔUвых/Uвых)= RUст/rдUвх=R/Nстrд=KфКПД,(6)где rд — динамическое сопротивление стабилитрона; Kф – коэффициент фильтрации.

Последовательный стабилизатор напряжения на биполярном транзисторе

Последовательный стабилизатор напряжения на биполярном транзисторе – это по сути параллельный параметрический стабилизатор на стабилитроне, подключенный ко входу эммитерного повторителя.

Его выходное напряжение меньше напряжения стабилизации стабилитрона за счет падения напряжения на переходе база-эммитер транзистора (для кремниевых транзисторов – около 0,6 вольт, для германиевы – окло 0,25 вольт), что нужно учитывать при выборе стабилитрона. Эммитерный повторитель (он же – усилитель тока) позволяет увеличить максимальный ток стабилизатора напряжения по сравнению с параллельным параметрическим стабилизатором на стабилитроне в β (h21э) раз (где β (h21э) – коэффициент усиления по току данного транзистора, берется наименьшее значение).

Схема последовательного стабилизатора на биполярном транзисторе:

Так-как данный стабилизатор состоит из двух частей – источник опорного напряжения (он же параллельный параметрический стабилизатор на стабилитроне) и усилителя тока на транзисторе (он же эммитерный повторитель), то расчет такого стабилизатора производится аналогично выше приведенному примеру.Единственное отличие:- к примеру нам надо получить ток нагрузки 50 мА, тогда выбираем транзистор с коэффициентом усиления β (h21э) не менее 10 (β (h21э)=Iнагрузки/Iст=50/5=10 – мощность балластного резистора рассчитываем по формуле: Ррез=Uпад*(Iст+Iнагрузки)

Ток нагрузки можно увеличить еще в несколько раз, если применить схему с составным тразистором (два транзистора, включенные по схеме Дарлингтона или Шиклаи):

Вот, в принципе, и все.

Расчет параметрического стабилизатора

Качество работы стабилизатора напряжения оценивается по его коэффициенту стабилизации, определяемого по формуле: КстU= (ΔUвх/Uвх) / (ΔUвых/Uвых). Далее расчет параметрического стабилизатора напряжения на стабилитроне осуществляется в соответствии с сопротивлением балластного резистора Ro и типом используемого стабилитрона.

Для расчета стабилитрона применяются следующие электрические параметры: Iст.макс – максимальный ток стабилитрона на рабочем участке вольтамперной характеристики; Iст.мин – минимальный ток стабилитрона на рабочем участке вольтамперной характеристики; Rд – дифференциальное сопротивление на рабочем участке вольтамперной характеристики. Порядок расчета можно рассмотреть на конкретном примере. Исходные данные будут следующие: Uвых= 9 В; Iн= 10 мА; ΔIн= ± 2 мА; ΔUвх= ± 10%Uвх.

READ  Пот рм 016 2001 (правила охраны труда)

В первую очередь в справочнике выбирается стабилитрон марки Д814Б, параметры которого составляют: Uст= 9 В; Iст.макс= 36 мА; Iст.мин= 3 мА; Rд= 10 Ом. После этого выполняется расчет входного напряжения по формуле: Uвх=nстUвых, в которой nст является коэффициентом передачи стабилизатора. Работа стабилизирующего устройства будет наиболее эффективной когда nст, составляет 1,4-2,0. Если nст = 1,6, то Uвх= 1,6 х 9 = 14,4В.

На следующем этапе выполняется расчет сопротивления балластного резистора (Ro). Для этого применяется следующая формула: Rо= (Uвх–Uвых) / (Iст+Iн). Значение тока Iст выбирается по принципу: Iст ≥ Iн. В случае одновременного изменения Uвх на величину ΔUвх и Iн на величину ΔIн, не должно быть превышения током стабилитрона значений Iст.макс и Iст.мин. В связи с этим, Iст берется как среднее допустимое значение в данном диапазоне и составляет 0,015А.

Таким образом, сопротивление балластного резистора будет равно: Rо= (14,4 – 9) / (0,015 + 0,01 ) = 216 Ом. Ближайшее стандартное сопротивление составит 220 Ом. Для того чтобы выбрать нужный тип резистора, нужно выполнить расчет мощности, рассеиваемой на его корпусе. Используя формулу Р = I2Rо, получаем значение Р = (25· 10-3)2х 220 = 0,138 Вт. То есть стандартная мощность рассеивания резистора будет 0,25Вт. Поэтому для схемы лучше всего подойдет резистор МЛТ-0,25-220 Ом ± 10 %.

После выполнения всех расчетов нужно проверить, правильно ли выбран режим работы стабилитрона в общей схеме параметрического стабилизатора. Вначале определяется его минимальный ток: Iст.мин= (Uвх–ΔUвх–Uвых) /Rо – (Iн+ΔIн), с реальными параметрами получается значение Iст.мин= (14,4 – 1,44 – 9) х 103/ 220 – (10 + 2) = 6 мА. Такие же действия выполняются для определения максимального тока: Iст.макс= (Uвх+ΔUвх–Uвых) /Rо – (Iн–ΔIн). В соответствии с исходными данными, максимальный ток составит: Iст.макс= (14,4 + 1,44 – 9) · 103/ 220 – (10 – 2) = 23 мА. Если полученные значения минимального и максимального тока выходят за допустимые пределы, то в этом случае нужно изменить Iст или сопротивление резистора Rо. В некоторых случаях требуется замена стабилитрона.

Параметрический стабилизатор напряжения на стабилитроне

Для любой радиоэлектронной схемы обязательно наличие источника питания. Они могут быть постоянного и переменного тока, стабилизированными и нестабилизированными, импульсными и линейными, резонансными и квазирезонансными. Такое разнообразие дает возможность выбора источников питания для разных схем.

Данный элемент относится к особой группе диодов, работающих в режиме обратной ветви вольтамперной характеристики в области пробоя. При включении диода в прямом направлении от анода к катоду (от плюса к минусу) с напряжением Uпор, через него начинает свободно проходить электрический ток. Если же включено обратное направление от минуса к плюсу, то через диод проходит лишь ток Iобр, составляющий всего несколько мкА. Увеличение на диоде обратного напряжения до определенного уровня приведет к его электрическому пробою. При достаточной величине силы тока диод выходит из строя под действием теплового пробоя. Работа диода в области пробоя возможна в случае ограничения тока, проходящего через диод. В различных диодах напряжение пробоя может составлять от 50 до 200В.

В отличие от диодов, вольтамперная характеристика стабилитрона имеет более высокую линейность, в условиях постоянного напряжения пробоя. Таким образом, для стабилизации напряжения с помощью этого устройства обратная ветвь вольтамперной характеристики. На участке прямой ветви работа стабилитрона происходит точно так же, как и у обычного диода.

В соответствии со своей вольтамперной характеристикой, стабилитрон обладает следующими параметрами:

  • Напряжение стабилизации – Uст. Зависит от напряжения на стабилитроне во время протекания тока Iст. Диапазон стабилизации у современных стабилитронов находится в пределах от 0,7 до 200 вольт.
  • Максимально допустимый постоянный ток стабилизации – Iст.max. Ограничивается величиной максимально допустимой рассеиваемой мощности Рmax, которая, в свою очередь тесно связана с температурой окружающей среды.
  • Минимальный ток стабилизации – Iст.min. Зависит от минимального значения тока, проходящего через стабилитрон. При этом токе должно быть полное сохранение работоспособности устройства. Вольтамперная характеристика стабилитрона между параметрами Iст.max и Iст.min имеет наиболее линейную конфигурацию, а изменение напряжения стабилизации очень незначительно.
  • Дифференциальное сопротивление стабилитрона – rст. Данная величина определяется как отношение приращения напряжения стабилизации на устройстве к малому приращению тока стабилизации, вызвавшему это напряжение (ΔUCT/ ΔiCT).

Схема параметрического стабилизатора

В зависимости от технических характеристик, параметрические стабилизаторы могут быть однокаскадными, многокаскадными и мостовыми. Стабилитрон, находящийся в составе конструкции, напоминает обратно включенный диод. Однако пробой напряжения в обратном направлении, характерный для стабилитрона, является основой его нормального функционирования. Данное свойство широко применяется для различных схем, в которых нужно создать ограничение входного сигнала по напряжению.

Параметрические стабилизаторы относятся к быстродействующим устройствам, они защищают чувствительные участки схем от импульсных помех. Использование этих элементов в современных схемах стало показателем их высокого качества, обеспечивающего стабильную работу оборудования в различных режимах. Основой параметрического стабилизатора является схема включения стабилитрона, использующаяся также и в других типах стабилизаторов в качестве источника опорного напряжения.

Стандартная схема состоит из делителя напряжения, который, в свою очередь включает в себя балластный резистор R1 и стабилитрон VD. Параллельно стабилитрону включается сопротивление нагрузки RH. Данная конструкция стабилизирует выходное напряжение при изменяющемся напряжении питания Uп и токе нагрузки Iн.

Работа схемы происходит в следующем порядке. Напряжение, увеличивающееся на входе стабилизатора, вызывает увеличение тока, проходящего через резистор R1 и стабилитрон VD. Напряжение стабилитрона остается неизменным за счет его вольтамперной характеристики. Соответственно, не изменяется и напряжение на сопротивлении нагрузки. В результате, все измененное напряжение будет поступать на резистор R1. Принцип работы схемы дает возможность для расчетов всех необходимых параметров.

Литература

  • Вересов Г. П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
  • Китаев В. В. Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
  • Костиков В. Г., Парфенов Е. М., Шахнов В. А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3.
  • Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Техніка, 1976.
  • Лепаев Д. А. Электрические приборы бытового назначения. — М.: Легпромбытиздат, 1991. — 272 с. — 20 000 экз.

Расчет параметрического стабилизатора

[Сопротивление резистора R1, Ом] = ([Минимально возможное напряжение питания, В] — [Напряжение стабилизации, В]) / ([Максимально возможный ток нагрузки, В]. Иногда делается запас по току на 10%

[Мощность R1, Вт] = ([Максимально возможное напряжение питания, В] — [Напряжение стабилизации, В]) ^ 2 / [Сопротивление резистора R1, Ом]

[Мощность стабилизирующего элемента (стабилитрона, диода или транзистора), Вт] = (([Максимально возможное напряжение питания, В] — [Напряжение стабилизации, В]) / [Сопротивление резистора R1, Ом] — [Минимально возможный ток нагрузки, А]) * [Напряжение стабилизации, В]

READ  Компьютеризированная измерительная лаборатория на основе пк-осциллографов и генераторов фирмы velleman

Из приведенных формул видно, чем обусловлены три условия применения таких стабилизаторов, описанные выше.

(читать дальше…) :: (в начало статьи)

 1   2

:: ПоискТехника безопасности :: Помощь



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Составной транзистор. Схемы Дарлингтона, Шиклаи. Расчет, применение…
Составной транзистор — схемы, применение, расчет параметров. Схемы Дарлингтона, …

Конструирование (проектирование и расчет) источников питания и преобра…
Разработка источников питания и преобразователей напряжения. Типовые схемы. Прим…

Преобразователь однофазного напряжения в трехфазное. Принцип действия,…
Принцип действия, сборка и наладка преобразователя однофазного напряжения в трех…

Бестрансформаторные источники питания, преобразователи напряжения без …
Обзор схем бестрансформаторных источников питания…

Описание работы, функционирования бестрансформаторного источника питан…
Как работает, функционирует бестрансформаторный источник питания. Описание…

Режим непрерывного / прерывного (прерывистого) тока через катушку инду…
Сравнение режимов непрерывного и прерывного тока. Онлайн расчет для повышающей, …

Микросхема 1156ЕУ3, К1156ЕУ3, КР1156ЕУ3, UC1823, UC2823, UC3823. Анало…
Описание микросхемы 1156ЕУ3 (UC1823, UC2823, UC3823)

Формирование произвольного / регулируемого выходного напряжения с помо…
Регулировка, установка выходного напряжения специализированной микросхемы интегр…

Импульсные стабилизаторы

Использование простых конструкций на транзисторах имеет недостаток – на ключевом элементе выделяется большая мощность рассеивания, которая тем больше, чем больше разница между входным и выходным параметром.

Главное отличие импульсных устройств – в том, что транзисторы работают в ключевом режиме, управляя накоплением и отдачей энергии реактивными элементами. Энергия, запасенная дросселем или конденсатором, позволяет не только стабилизировать напряжение, но и повышать его или инвертировать полярность.

Собранные на дискретных элементах импульсные преобразователи сложны в конструировании и регулировке. Сейчас выпускаются схемы, выполненные в виде интегральных микросхем, которым требуется импульсный ключ только для увеличения мощности. Устройства практически не требуют регулировки и обладают высокой надежностью.

Микросхема импульсных устройств

Стабилизатор напряжения с применением транзистора

Если нужно обеспечить более-менее значительный ток нагрузки и снизить его влияние на стабильность нужно усилить выходной ток стабилизатора при помощи транзистора, включенного по схеме эмиттерного повторителя (рис.2).

Рис. 2. Схема параметрического стабилизатора напряжения на одном транзисторе.

Максимальный ток нагрузки данного стабилизатора определяется по формуле:

Ін = (Іст — Іст.мин)*h21э.

где Іст. — средний ток стабилизации используемого стабилитрона, h21э — коэффициент передачи тока базы транзистора VT1.

Например, если использовать стабилитрон КС212Ж (средний ток стабилизации = (0,013-0,0001 )/2 = 0,00645А), транзистор КТ815А с h21 э — 40) мы сможем получить от стабилизатора по схеме на рис.2 ток не более: (0,006645-0,0001)40 = 0,254 А.

К тому же, при расчетах выходного напряжения нужно учитывать, что оно будет на 0,65V ниже напряжения стабилизации стабилитрона, потому что на кремниевом транзисторе падает около 0,6-0,7V (примерно берут 0,65V).

Попробуем рассчитать стабилизатор по схеме на рисунке 2.

Возьмем такие исходные данные:

  • Входное напряжение Uвх = 15V,
  • выходное напряжение Uвых = 12V,
  • максимальный ток через нагрузку Ін = 0,5А.

Возникает вопрос, что выбрать — стабилитрон с большим средним током или транзистор с большим h21э?

Если у нас есть транзистор КТ815А с h21э = 40, то, следуя формуле Ін = (Іст -Іст.мин)h21э, нам потребуется стабилитрон с разницей среднего тока и минимального 0,0125А. По напряжению он должен быть на 0,65V больше выходного напряжения, то есть 12,65V. Попробуем подобрать по справочнику.

Вот, например, стабилитрон КС512А, напряжение стабилизации у него 12V, минимальный ток 1 мА, максимальный ток 67 мА. То есть средний ток 0,033А. В общем подходит, но выходное напряжение будет не 12V, а 11,35V.

Нам же нужно 12V. Остается либо искать стабилитрон на 12,65V, либо компенсировать недостаток напряжения кремниевым диодом, включив его последовательно стабилитрону как показано на рисунке 3.

Рис.3. Принципиальная схема параметрического стабилизатора напряжения, дополненного диодом.

Теперь вычисляем сопротивление R1:

R = (15 -12) / 0,0125А = 160 Ом.

Несколько слов о выборе транзистора по мощности и максимальному току коллекто-ра. Максимальный ток коллектора Ік.макс. должен быть не менее максимального тока нагрузки. То есть в нашем случае, не менее 0,5А.

А мощность должна не превышать максимально допустимую. Рассчитать мощность, которая будет рассеиваться на транзисторе можно по следующей формуле:

Р=(Uвх — Uвых) * Івых.

В нашем случае, Р= (15-12)*0,5=1,5W.

Таким образом, Ік.макс. транзистора должен быть не менее 0,5А, а Рмакс. не менее 1,5W. Выбранный транзистор КТ815А подходит с большим запасом (Ік.макс.=1,5А, Рмакс.=10W).

Действие стабилитрона

Следующим этапом работы является работа стабилитрона для стабилизации постоянного напряжения в конструкции стабилизатора. Он является главным функциональным звеном. Нельзя забывать, что стабилитроны могут в определенных пределах выдерживать стабильность на некотором постоянном напряжении при обратном подключении. Если подать напряжение на стабилитрон от нуля до стабильного значения, то оно будет повышаться.

Когда оно дойдет до стабильного уровня, то останется постоянным, с небольшим возрастанием. При этом будет увеличиваться сила тока, проходящего по нему.

В рассматриваемой схеме обычного стабилизатора, у которого выходное напряжение должно быть 12 В, стабилитрон определен для величины напряжения 12,6 В, так как 0,6 В будет являться потерей напряжения на переходе транзистора эмиттер – база. Выходное напряжение на приборе будет именно 12 В. А так как мы устанавливаем стабилитрон на величину 13 В, на выходе блока получится примерно 12,4 вольта.

Стабилитрон требует ограничения тока, предохраняющего его от излишнего нагревания. Судя по схеме, эту функцию осуществляет сопротивление R1. Оно включено по последовательной схеме со стабилитроном VD2. Другой конденсатор, выполняющий функцию фильтра, подключен параллельно стабилитрону. Он должен выравнивать возникающие импульсы напряжения. Хотя можно вполне обойтись и без него.

На схеме изображен транзистор VТ1, подключенный с общим коллектором. Такие схемы характеризуются значительным усилением тока, однако при этом по напряжению усиления нет. Отсюда следует, что на выходе транзистора образуется постоянное напряжение, имеющееся на входе. Так как эмиттерный переход забирает на себя 0,6 В, то на выходе транзистора получается всего 12,4 В.

Для того, чтобы транзистор стал открываться, необходим резистор для образования смещения. Такую функцию выполняет сопротивление R1. Если изменять его величину, то можно изменять выходной ток транзистора, а, следовательно, и выходной ток стабилизатора. В качестве эксперимента можно вместо резистора R1 подключить переменный резистор на 47 кОм. Регулируя его можно изменять выходную силу тока блока питания.

В конце схемы стабилизатора напряжения подключен еще один маленький конденсатор электролитического типа С3, который выравнивает импульсы напряжения на выходе стабилизированного устройства. К нему припаян по параллельной схеме резистор R2, который замыкает эмиттер VТ1 на отрицательный полюс схемы.
