Гост 17494-87

Соответствие степени защиты IP проникновению твёрдых тел и воды

Стандарт по ip создан с учетом особенностей электротехнической продукции. Изделия этой категории выполняют свои функции с подключением к источнику питания. Особое значение имеет защищенность от влаги. При соответствии условиям эксплуатации предотвращается короткое замыкание. Дополнительным плюсом является достаточная коррозийная стойкость.

Не менее важно предотвратить проникновение внутрь корпуса посторонних предметов. Выбрав соответствующее изделие, обеспечивают длительное сохранение функционального состояния механических узлов (переключатели, переменные резисторы, реостаты)

В некоторых ситуациях решающее значение имеет ограничение доступа пользователей к токоведущим частям.

В таблице представлены обозначения по ip гост

Следующий перечень поясняет применение стандартов на примерах (цифровая часть):

  • 20 – через такое препятствие не проникают предметы с размерами более 1,25 см. Аналогичными параметрами обладает сетчатый забор. Вторая цифра сообщает об отсутствии защиты от воды.
  • 30 – недорогой «удлинитель» с группой розеток, предназначенный для использования в помещении;
  • 54 – холодильная витрина, сохраняющая работоспособность при установке на улице под открытым навесом;
  • 55 – электротехнический шкаф с резиновым уплотнителем по периметру дверцы, сальниками защищены входные отверстия для кабелей;
  • 65 – уличный светильник, который не повреждает сильный ливень;
  • 68 – наручные часы для аквалангистов.

К сведению. Особые характеристики некоторых изделий производители отмечают в официальных инструкциях. В документации хронометров для длительного погружения указывают допустимую глубину и длительность рабочего режима в экстремальных условиях.

Испытания для присвоения степени защиты

Чтобы присвоить определенную степень защиты гост по первой цифре в маркировке (пыль), применяют определенное усилие (1-50Н с погрешностью не более 10%). Используют шары и стержни для проверки крупных отверстий. Узкие щели проверяют на герметичность в специализированных камерах. Для исследования высшего уровня («6х») в программу добавляют вакуумирование.

Каждая процедура подробно описана в соответствующем разделе ГОСТа. Так, для проверки соответствия третьей категории используют сферический твердый щуп. Создав нормированное усилие, убеждаются в надежной защите от проникновения образца через преграду. Для проверки длинных и сложных по форме технологических проходов применяют специальные приспособления.

Чтобы сохранить объективность при проведении экспериментов, пользуются подготовленным оборудованием. Отдельно контролируют параметры расходных материалов. Тальк, например, допустимо применять не более двух десятков раз.

Тщательно дозируют количество порошка, чтобы обеспечить равномерное и достаточное распределение пылевой смеси внутри рабочего объема испытательной камеры. Ограничивают содержание влаги, поддерживают определенное ГОСТом содержание каолина, кварцевого песка, иных компонентов.

Если оптимальную концентрацию талька поддерживать слишком сложно, увеличивают длительность эксперимента. Для расчета оптимальных параметров приведены коррекционные формулы.

Испытательные процедуры по второму контрольному показателю выполняют на основе аналогичных принципов. Нормированы следующие параметры:

  • расход жидкости – от 0,07 до 100 литров за минуту с погрешностью 5%;
  • длительность испытательных процедур – от 1 до 30 минут.

Для проверки высших категорий защиты допустимо усложнение испытаний по установленной договоренности. Простейшие испытания (1-2) выполняют с помощью устройства, формирующего капли. Изделие помещают на поворачивающуюся опору с фиксацией в нескольких контрольных положениях.

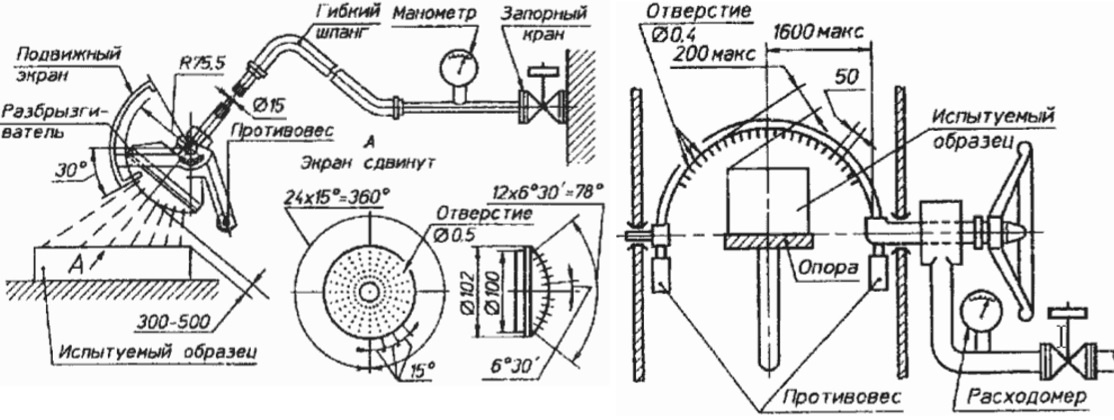

Обрызгивают образец с применением трубы, качающейся на специальном подвесе. Удерживающая конструкция обеспечивает перемещение на общий угол 120 градусов. Одновременно поддерживается максимальная дистанция от поверхности изделия не более 20 см.

С помощью этих устройств проверяют защищенность образцов от попадания вертикальных капель, обрызгивания водой

Для корректного изготовления сложных приспособлений в ГОСТе приведены чертежи с точными размерами. Интенсивность воздействия при сохранении разумной длительности испытаний повышают с помощью брандспойта. Его оснащают соплами с диаметром 6,3-12,5 мм. В ходе проверки максимальное расстояние – не более 300 см. Длительные циклы проводят в резервуарах, наполненных водой. Изделие помещают на определенную стандартом глубину с учетом соответствующего погружения верхней и нижней поверхности.

Испытательные процедуры выполняют пресной водой. Поддерживают примерное равенство температур жидкости/ образца с взаимным отклонением не более чем на 5 °С. Для коррекции условий применяют специальные таблицы.

Испытания по доступу (дополнительное буквенное обозначение) выполняют с применением щупов. Перемещение этих приспособлений допустимо во всех возможных направлениях с нормированным усилием.

Дополнительные буквы после цифр

Под буквенным обозначениям после расшифровки уточняют характеристики изделия, особенности испытательных процедур:

  • А – производитель исключает доступ (случайный и намеренный) тыльной стороной руки к движущимся узлам и токоведущим частям конструкции;
  • В – для контроля отсутствия доступа при испытаниях применялся палец толщиной (длиной) 1,2 (8) см, соответственно, оснащенный шарнирным соединением;
  • С – внутрь конструкции не способен проникнуть длинный (10 см) щуп (диаметр – от 3,5 мм и более);
  • D – предотвращается проникновение изделий в соответствии с предыдущим пунктом при уменьшенном до 1 мм в диаметре;
  • H – рабочее напряжение электротехнического устройства превышает 1 кВ;
  • М – в ходе испытаний поддерживался рабочий режим перемещения механических частей;
  • S – испытания выполнялись при отключенном механизме;
  • W – защитный корпус приспособлен к длительному сохранению целостности в особо сложных условиях.
Советуем изучить  Естественное освещение и требования к нему

IP 20

IP 20 – присутствует защита от больших, крупных предметов с диаметром выше 12,5 мм (на это указывает «2»), защиты от воды нет, поскольку в соответствующей позиции стоит «0». Такое оборудование IP 20 пригодно для установки в сухих строениях, где не предусмотрено  появление воды (брызг) на корпусе, нет воздействия объектов с диаметром до 12,5 мм. В случае корпуса распредщитка с IP 20, то его следует устанавливать в комнатах, коридоре квартиры но не следует применять, например, в ванной.

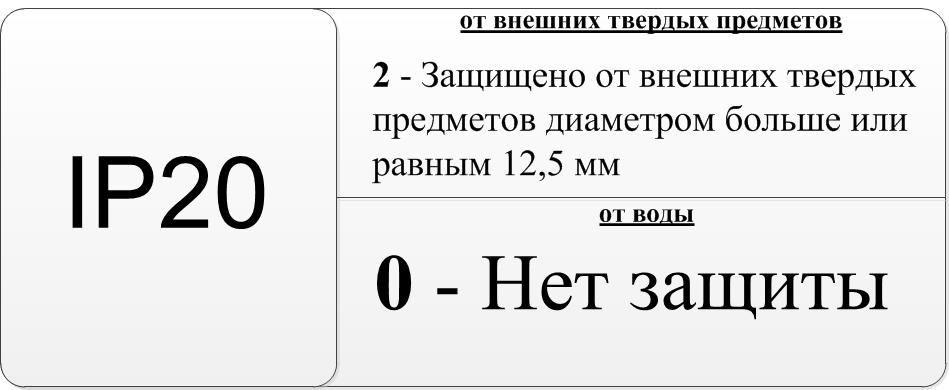

Таблица – Расшифровка степени защиты IP20 (пылевлагозащита)
Защита от внешних твердых предметов (пылезащита IP20) Защита от воды (влагозащита IP20)
2
Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм Нет защиты

Экранирование помещений

Требования по защите информации

Обеспечение защиты информации с применением экранированных помещений направлено на защиту от электромагнитных факторов, воздействующих или могущих воздействовать на защищаемую информацию (ГОСТ Р 51275):

  • электромагнитные излучения и поля в радиочастотном диапазоне, функционально присущие техническим средствам объектов информатизации (ТС ОИ)
  • побочные электромагнитные излучения (ПЭМИ)
  • паразитное электромагнитное излучение
  • наводки в цепях, вызванные ПЭМИ, емкостными и индуктивными связями
  • непреднамеренные облучения ОИ электромагнитными полями техногенных источников
  • электромагнитные факторы грозовых разрядов и других природных явлений
  • доступ к защищаемой информации с применением технических средств радиоэлектронной разведки
  • несанкционированный доступ к защищаемой информации с использованием закладных устройств
  • искажение, уничтожение или блокирование информации путем преднамеренного силового электромагнитного воздействия в террористических или криминальных целях (ГОСТ Р 50922-2006)

Требования к созданию экранированных помещений в целях защиты информации формируются на основе требований стандартов по защите информации:

  1. ГОСТ Р 50922-2007 Защита информации. Термины и определения.
  2. ГОСТ Р 51275-2007 Защита информации. Объекты информатизации. Факторы, воздействующие на информацию. Общие положения.
  3. ГОСТ Р 51624-2000 Защита информации. Автоматизированные системы в защищенном исполнении. Общие положения.
  4. ГОСТ Р 52863-2007 Защита информации. Автоматизированные системы в защищённом исполнении. Испытания на устойчивость к преднамеренным силовым электромагнитным воздействиям. Общие требования.

Пример расшифровки

Распространенное обозначение IP54. Из таблицы следует, что корпус пылезащищен и полностью устойчив к брызгам под любым углом и не позволяет коснуться токоведущих частей руками, инструментом.

Наиболее распространенные уровни защиты

  • IP20 — маркировка подразумевает защиту корпуса электрооборудования от инородных тел 12,5 мм и выше (смотрим таблицу). Защиты от влаги нет, щиток устанавливается в сухом помещении, а также нет механического воздействия. Вывод — щиток, устанавливается в прихожей или гостиной жилого дома (квартиры);
  • IP30 — не защищен от влаги, но имеет более высокую защищенность от механических воздействий предметов от 2,5мм;
  • IP44 — означает, что электрооборудование защищено от механических воздействий предметами от 1мм и от брызг под любым углом. Устанавливается в помещении с влажностью в близости с инструментом, станками.
  • IP54 — маркировка означает отличие от 44 ой частичной пылезащищенностью и полной защитой от посторонних объектов. Устанавливается вне помещений и в помещениях без открытого попадания водяных струй и пылеобразованием.
  • IP55 — корпус подобного оборудования защищен от механических вмешательств и частично от пыли. Выдерживает попадание струй воды. Рекомендуется к установке вне помещения без навеса. Устанавливается в любом месте приусадебного участка.
  • IP65 — корпус пыленепроницаем и устанавливается как и на улице, так и в помещении.

IPX7 — степень защиты устройства от влаги

IPX7 — среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

ГОСТ Р 51275-2007

Национальный стандарт Российской Федерации

Защита информации

Объект информатизации. Факторы, воздействующие на информацию

Общие положения

1 Область применения

Настоящий стандарт устанавливает классификацию и перечень факторов, воздействующих на безопасность защищаемой информации, в целях обоснования угроз безопасности информации требований по защите информации на объекте информатизации.

Настоящий стандарт распространяется на объекты информатизации, создаваемые и эксплуатируемые в различных областях деятельности (обороны, экономики, науки и других областях).

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 50922, а также следующие термины с соответствующими определениями:

3.1 Объект информатизации: Совокупность информационных ресурсов, средств и систем обработки информации, используемых в соответствии с заданной информационной технологией, а также средств их обеспечения, помещений или объектов (зданий, сооружений, технических средств), в которых эти средства и системы установлены, или помещений и объектов, предназначенных для ведения конфиденциальных переговоров.

3.3 Побочное электромагнитное излучение: Электромагнитное излучение, наблюдаемое при работе технических средств обработки информации.

Советуем изучить  Как сделать антенну mimo 4g lte в домашних условиях

3.4 Паразитное электромагнитное излучение: Электромагнитное излучение, являющееся результатом паразитной генерации в электрических цепях технических средств обработки информации.

6 Перечень объективных и субъективных факторов, воздействующих на безопасность защищаемой информации

6.1 Перечень объективных факторов, воздействующих на безопасность защищаемой информации

6.1.1 Внутренние факторы

6.1.1.2 Излучения сигналов, функционально присущие техническим средствам ( далее — ТС) (устройствам) ОИ:

б) электромагнитные излучения и поля:

1) излучения в радиодиапазоне;

2) излучения в оптическом диапазоне.

6.1.1.3 Побочные электромагнитные излучения:

а) элементов (устройств) ТС ОПИ;

б) на частотах работы высокочастотных генераторов устройств, входящих в состав ТС ОПИ:

1) модуляция побочных электромагнитных излучений информативным сигналом, сопровождающим работу ТС ОПИ;

2) модуляция побочных электромагнитных излучений акустическим сигналом, сопровождающим работу ТС ОПИ;

в) на частотах самовозбуждения усилителей, входящих в состав ТС ОПИ.

6.1.2 Внешние факторы

6.1.2.1 Явления техногенного характера:

а) непреднамеренные электромагнитные облучения ОИ;

б) радиационные облучения ОИ;

6.1.2.2 Природные явления, стихийные бедствия:

а) термические факторы (пожары и т. д.);

б) климатические факторы (наводнения и т. д.);

в) механические факторы (землетрясения и т. д.);

г) электромагнитные факторы (грозовые разряды и т. д.);

д) биологические факторы (микробы, грызуны и т. д.);

е) химические факторы (химически агрессивные среды и т.д.).

6.2 Перечень субъективных факторов, воздействующих на безопасность защищаемой информации

6.2.2 Внешние факторы

6.2.2.1 Доступ к защищаемой информации с применением технических средств:

а) разведки:

1) радиоэлектронной;

б) съема информации.

6.2.2.5 Искажение, уничтожение или блокирование информации с применением технических средств путем:

а) преднамеренного силового электромагнитного воздействия:

1) по сети электропитания на порты электропитания постоянного и переменного тока;

2) по проводным линиям связи на порты ввода-вывода сигналов и порты связи;

3) по металлоконструкциям на порты заземления и порты корпуса;

4) посредством электромагнитного быстроизменяющегося поля на порты корпуса, порты ввода-вывода сигналов и порты связи;

б) преднамеренного силового воздействия различной физической природы;

г) воздействия программными средствами в комплексе с преднамеренным силовым электромагнитным воздействием.

ГОСТ Р 51624-2000

Государственный стандарт Российской Федерации

Защита информации

Автоматизированные системы в защищенном исполнении

Общие положения

Определения

Защищаемая информация по ГОСТ Р 50922.

Защита информации по ГОСТ Р 50922.

Автоматизированная система — система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функций (по ГОСТ 34.003).

Автоматизированная система в защищенном исполнении (АСЗИ) — автоматизированная система, реализующая информационную технологию выполнения установленных функций в соответствии с требованиями стандартов и/или иных нормативных документов по защите информации.

Техническое обеспечение автоматизированной системы — совокупность технических средств, используемых при функционировании АС (по ГОСТ 34.003).

Фактор, воздействующий на защищаемую информацию по ГОСТ Р 51275.

Побочное электромагнитное излучение — электромагнитное излучение, возникающее при работе технических средств обработки информации (по ГОСТ Р 51275).

Электромагнитные наводки — токи и напряжения в токопроводящих элементах, электрические заряды или магнитные потоки, вызванные электромагнитным полем.

Контролируемая зона — пространство, в пределах которого осуществляется контроль за пребыванием и действиями лиц и/или транспортных средств.

Примечание — Границей контролируемой зоны может быть: периметр охраняемой территории предприятия (учреждения); ограждающие конструкции охраняемого здания, охраняемой части здания, выделенного помещения.

Общие положения

Создание (модернизация) и эксплуатация АСЗИ должны осуществляться с учетом требований нормативных документов по защите информации, требований настоящего стандарта, стандартов и/или технического задания на АС в части требований по защите информации.

Требования по защите информации, предъявляемые к АСЗИ, задаются в ТЗ на создание системы в соответствии с ГОСТ 34.602 в виде отдельного подраздела ТЗ на НИР (ОКР) «Требования по защите информации».

При необходимости в ТЗ на создание АСЗИ или в его составные части заказчик может включать специфические требования по защите информации, дополняющие или уточняющие требования настоящего стандарта.

В АСЗИ должна быть реализована система защиты информации, выполняющая следующие функции:

  • предупреждение о появлении угроз безопасности информации;
  • обнаружение, нейтрализацию и локализацию воздействия угроз безопасности информации;
  • управление доступом к защищаемой информации;
  • восстановление системы защиты информации и защищаемой информации после воздействия угроз;
  • регистрацию событий и попыток несанкционированного доступа к защищаемой информации и несанкционированного воздействия на нее;
  • обеспечение контроля функционирования средств и системы защиты информации и немедленное реагирование на их выход из строя.

В АСЗИ защите подлежат:

  • информационные ресурсы;
  • средства автоматизации (средства вычислительной техники, информационно-вычислительные комплексы, сети и системы), программные средства (операционные системы, системы управления базами данных, другое общесистемное и прикладное программное обеспечение), автоматизированные системы управления, системы связи и передачи данных и другие средства.

Общие требования

Общие требования к АСЗИ включают:

  • функциональные требования;
  • требования к эффективности;
  • технические требования;
  • экономические требования;
  • требования к документации.
Советуем изучить  Установка и подключение активной антенны в автомобиле (радио или телевизор)

Требования по защите информации к техническому обеспечению АСЗИ включают требования как к основным техническим средствам, используемым по функциональному назначению АСЗИ, так и к вспомогательным техническим средствам, обеспечивающим функционирование основных технических средств.

Конструктивные требования, предъявляемые к техническим средствам АС, должны формироваться с учетом требований по защите информации и включаться в раздел «Конструктивные требования» ТЗ на разработку конкретного технического средства АСЗИ.

Требования по ЗИ к зданиям (помещениям) или к устройствам, в которых устанавливаются АСЗИ, включают требования к ограждающим конструкциям здания (помещения), к технологии строительства, требования к средствам коммуникаций и требования к звукоизоляции помещений.

При необходимости реконструкции и расширения помещений и сооружений объекта, на котором размещается АСЗИ, требования по защите информации предъявляют в соответствии со СНиП и другими действующими руководящими и нормативными документами.

ГОСТ 14254-96

Степени защиты, обеспечиваемые оболочками (код IP)

Обозначение: ГОСТ 14254-96
Статус: заменён
Название рус.: Степени защиты, обеспечиваемые оболочками (код IP)
Название англ.: Degrees of protection provided by enclosures (IP code)
Дата актуализации текста: 06.04.2015
Дата актуализации описания: 01.06.2019
Дата издания: 01.09.2008
Дата введения: 01.01.1997
Дата последнего изменения: 12.09.2018
Дата окончания срока действия: 01.03.2017
Переиздание: переиздание
Взамен: ГОСТ 14254-80
Заменяющий: ГОСТ 14254-2015
Область применения: Настоящий стандарт распространяется на группировку изделий, охватываемых Международной Электротехнической Комиссией (изделия для обеспечения информационных технологий, электротехнические и приборостроения), напряжением не более 72,5 кВ
Расположен в: Государственные стандарты
Общероссийский классификатор стандартов

Электротехника

Компоненты электрооборудования

Классификатор государственных стандартов

Энергетическое и электротехническое оборудование

Общие правила и нормы по электротехнике и теплотехнике

Нормы расчета и проектирования

Обязательная сертификация

Cистема ГОСТ Р

Устройства, блоки и узлы электронно-физические функциональные ядерные и радиоизотопные

Устройства, блоки и узлы электронно-физические функциональные преобразовательные, обработки информации, управляющие и контроля

Устройства, блоки и узлы детектирования

Оборудование эксплуатационное для атомных электростанций

Оборудование вспомогательное атомных станций, механизмы исполнительные и сигнализаторы к арматуре трубопроводной промышленной и специальной)

Окп

Машины электрические

Оборудование и материалы электротехнические

Приборы и средства автоматизации специализированного назначения

Резисторы постоянные

Резисторы переменные и прочие

Конденсаторы

Средства радиосвязи, радиовещания и телевидения

Средства проводной связи и аппаратура радиосвязи оконечная и промежуточная

Средства радиолокационные

Средства радионавигации

Технические регламенты РФ

Технический регламент ‘О безопасности машин и оборудования’

Стандарты по видам опасности

Технический регламент о безопасности низковольтного оборудования

Бытовые и аналогичные электроприборы: изделия культурно-бытового назначения и хозяйственного обихода электротехнические; приборы бытовые электрические нагревательные; машины и приборы бытовые с электродвигателем и работающие на основе физических…

Технический регламент о требованиях пожарной безопасности

Технические средства пожарной сигнализации

Продукция электротехническая

Технические регламенты Таможенного союза

О безопасности низковольтного оборудования

Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования»

Перечень стандартов, содержащих правила и методы исследований и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» и…

О безопасности машин и оборудования

Перечень стандартов к техническому регламенту Таможенного союза

Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования»

Стандарты группы В

Перечень стандартов, содержащих правила и методы исследований и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» и…

Стандарты группы В

Соответствие типа корпуса по стандарту NEMA

Несколько иной подход использован при создании стандартов NEMA, которые широко используются при маркировке сделанного в США оборудования

Сохранив список базовых негативных факторов, разработчики уделили дополнительное внимание следующим особенностям:

  • эксплуатации изделий в помещениях и на открытом воздухе;
  • стойкости к разрушительному воздействию коррозийными процессами;
  • сохранению функционального состояния в процессе обледенения.

Например, код «12К» по NEMA обозначает защиту от распыляемой под небольшим давлением воды, смазочных материалов, продуктов нефтехимии. Маркировка «11» подтверждает защищенность от капель конденсата. В таком исполнении детали можно погружать в масло на длительный срок.

Отмеченные причины объясняют невозможность идеального соответствия стандартов. Следующий список демонстрирует приблизительное равенство контрольных параметров для NEMA – IP по идентификационным кодам:

  • 1 – 23;
  • 2 – 30;
  • 3 (3S) – 64;
  • 3R – 32;
  • 4 (4X) – 66;
  • 6 – 67;
  • 12 – 55 (65);
  • 13 – 66.

Следует запомнить, что обратное соответствие недействительно. IP стандарт подразумевает применение меньшего числа контрольных параметров, по сравнению с NEMA. В любом случае при повышенных требованиях к точности учета эксплуатационных условий обращаются к первоисточникам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
