Как поменять выключатель

Как заменить старый выключатель на новый — инструкция

Чаще всего встречаются ситуации, когда необходима замена выключателя, отжившего свой срок, на приобретённый в магазине прибор. К тому же большинство поломок приводит к описываемому процессу. А начинается он с демонтажа старого прибора.

Как снять выключатель

Поначалу нужно вооружиться отвёрткой.

Если нет такого пробника, сгодится и обычная отвёртка со сменным жалом, такая, у которой железный наконечник вытаскивается из ручки и переставляется наоборот.

В середине металлического стержня шлицы для фиксирования в ручке

Просто у разных выключателей бывают различные болтики — как под крестовую отвёртку, так и под шлицевую. И поскольку головки таких винтов поначалу скрыты, наперёд неизвестно, какого типа паз.

1. Предположим, перед нами старинный прибор советского типа. Первоначально откручиваем болтик, с помощью которого лицевая панель такого выключателя крепится к его основе.

2. Далее снимаем эту крышку. Нам открываются все внутренности: одна, две или три клавиши, а также сам механизм. Но это касается старых, советских приборов. У современных приборов необходимо сначала «отжать» клавиши плоской отвёрткой и снять их.

   А потом также аккуратно нужно демонтировать лицевую панель, помогая сбоку отвёрткой.

3. Наконец, необходимо достать внутренность прибора из гнезда. У всех типов выключателей этот этап проходит одинаково. По бокам имеются два болтика, они притягивают усики, прижимающие устройство к стенкам гнезда. Эти-то винты и нужно ослабить.

4. Вытаскиваем внутренность наружу, но без усилия, не дёргая. Теперь нам видны электрические провода, которые подведены к нашему аппарату.

5. Во многих выключателях концы проводки подсоединены к самому устройству посредством винтовых контактов. Ослабляем эти узлы с помощью отвёртки и аккуратно вытаскиваем провода.

Внимание! Перед тем как производить манипуляции непосредственно с проводами, необходимо отключить автомат, питающий данную электрическую сеть, во избежание удара током! Обычно автомат находится в щитке на площадке подъезда, часто он предназначен именно для освещения и находится среди других аналогичных. Хотя в «хрущёвках» он, как правило, один на всю квартиру — и на свет, и на розетки

Установка нового прибора

Для данной операции нужно также приготовить отвёртку со сменным жалом или пробник.

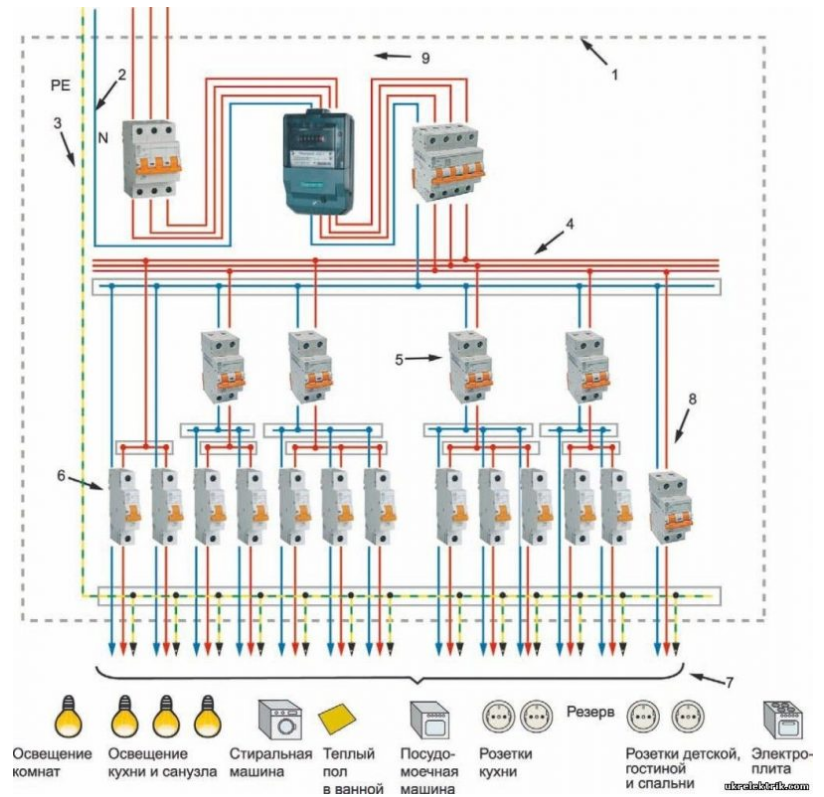

1. Предварительно отключаем автомат в щитке.
2. Подготавливаем новый выключатель. Для этого отщёлкиваем отвёрткой клавиши и достаём их. Затем откручиваем винтик (если он есть) и снимаем лицевую панель.
3. Перед нами внутренность нашего вновь приобретённого прибора. Вставляем в неё освобождённые зачищенные концы проводов и затягиваем контакты с помощью отвёртки.
4. Утапливаем механизм в старом стакане, выравниваем по уровню или горизонтально приложенной бутылке с водой.
5. Затем вкручиваем до упора болты, которые прижимают крепёжные усики к стенкам гнезда.
6. Устанавливаем лицевую панель, при необходимости затягиваем винтик крепления.
7. Аккуратно вставляем клавиши.

Начинаем с отключения автомата

Выключателем можно пользоваться.

Описанные работы по монтажу нового аппарата необходимо производить всегда при отключённом электропитании.

Основные виды

Выключатели подразделяются в зависимости от способа крепления на стену:

• Приборы для скрытой проводки устанавливаются в выполненное заранее отверстие в стене с подрозетником, выполненным из пластика или металла, в форме цилиндра.
• В сооружениях из дерева обычно установлены открытая проводка и накладные выключатели. Они просто фиксируются к стене либо укладываются в специальные кабель-каналы из пластика.

В зависимости от конструкции клемм, выключатели имеют разные особенности устройства и установки. От этого во многом зависит ответ на вопрос: как поменять выключатель?

• Винтовые клеммы зажимают между двумя пластинами конец очищенного провода. Основным минусом такой конструкции является то, что контакты нагреваются в результате зажима провода между пластинами. Материал пластин – латунь, провода – алюминий. Так как используются разные металлы, то создается разница в контакте, а как результат — сопротивление, и клеммы нагреваются. Поэтому время от времени нужно проверять, насколько туго затянуты винты, и периодически их подтягивать. Эта проблема сама по себе исключается, если проводка выполнена из меди.
• Клеммы, в которых установлена зажимная пружина. Профилактически закручивать винты не нужно. Пластина из латуни, под которой находится конец провода, надежно фиксируется пружиной.
• Выключатели также можно разделить по количеству кнопок: с тремя, двумя или же самые простые – однокнопочные. Прибор с одной кнопкой используется для включения одной лампы или группы ламп, как, например, в некоторых люстрах. Такие выключатели используются в ванных комнатах.

Варианты с тремя или двумя клавишами используются для освещения больших комнат, где разные участки помещения подсвечиваются отдельно. Также установка таких выключателей актуальна в гостиной, где используются большие люстры.

Калькулятор для расчета параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора
Напряжение источника питания U, В:
Напряжение падения на одном светодиоде или неоновой лампочке, В:
Кол-во последовательно включенных LED или неоновых лампочек, шт:
Максимально допустимый ток через LED или неоновую лампочку, мА:

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. поможет решить этот вопрос.

Особенности, как подключить выключатель: виды

Сейчас на рынке представлены несколько разновидностей выключателей. Конкретный вид подбирают исходя из цели установки. Также роль играет количество светильников, которые необходимо контролировать.

Основные виды светильников:

• С одной клавишей;
• С двумя клавишами;
• С тремя клавишами;
• Сенсорные;
• Дистанционные.

Одноклавишный выключатель считается наиболее простым устройством. В корпусе прибора монтируется металлическая скоба. Она выполняет управление пластиной выключения. На коробку конструкция устанавливается с помощью специальных лапок, которые расположены по бокам скобы. Кроме этого в корпусе есть отделение для проводов.

Двухклавишный выключатель это два устройства одноклавишных разновидностей в одном корпусе. В таком устройстве достаточно много проводов. Так удобно устанавливать люстры на большое количество лампочек или контролировать множество светильников. Также устроены и трехклавишные приборы.

Сенсорные выключатели функционируют за счет электрической схемы, размещенной в корпусе. Часто такие приборы имеют подсветку, диод, регулятором выключения. Индикатор может регулировать на тепло человеческого тела и включать свет.

Дистанционные приборы идеально подходят для больших домов. В его конструкцию входит приемник сигналов и блок управления. Для выключателя света можно использовать блок или пульт.

Виды

Выделяют несколько разновидностей выключателей, которые чаще всего устанавливают в квартирах.

Наружные

Некоторые люди используют выключатели наружного типа, которые проще установить, чем внутренние. Эти электроустановочные изделия необходимо использовать в помещениях, где электрические сети проложены открытым методом. Некоторые считают их хуже встроенных конструкций, однако это не так, и они ничем не уступают другим выключателям.

Поворотные

Наименее распространенными считаются поворотные модели приспособлений. К их особенностям относят то, что у них всего два положения. Выключение и включение лампочки осуществляется после полного поворота специальной ручки, установленной на поверхности корпуса. Чаще всего эти конструкции устанавливают в домах с открытым типом проводки. Однако некоторые устанавливают их и в квартирах с закрытой электропроводкой.

Среди достоинств поворотных конструкций можно выделить:

• дешевизну;
• простоту монтажа;
• компактность.

Клавишные

Такие выключатели считаются наиболее распространенными и поэтому их можно встретить практически в каждом доме. Клавишные изделия изготавливаются для внутренней и наружной электропроводки. К преимуществам этих приспособлений относят легкость эксплуатации и простоту конструкции. Также к достоинствам можно отнести то, что один выключатель можно использовать для включения нескольких осветительных приборов.

Принцип действия клавишных изделий простой. Внутри их корпуса установлен обычный переключатель, при помощи которого электрическая цепь размыкается или замыкается.

Кнопочные

Кнопочные модели выключателей оснащаются специальным пружинным механизмом, при нажатии на который контакты замыкаются. Если повторно нажать на кнопку, электрическая цепь будет размыкаться. Раньше такие разновидности выключателей использовались только в настольных лампах, однако сейчас этот механизм применяется и на настенных конструкциях.

Кнопочные конструкции используют реже клавишных, так как они стоят в несколько раз дороже. К достоинствам таких изделий относят высокое качество и долговечность.

Датчики движения

Наиболее современными считаются переключатели, которые оснащаются специальными датчиками движения. Они включают свет, когда около них осуществляется перемещение того или иного объекта. Это позволяет значительно сэкономить электроэнергию, так как лампочка будет гореть всего 1-2 минуты, после чего отключится автоматически.

Специалисты не советуют покупать дешевые датчики движения, так как они некачественные. Такие устройства обнаруживают передвижение объекта, только если оно происходит в перпендикулярной плоскости. Если напрямую идти на датчик, то он ничего не заметит.

Сенсорные

Это редко встречаемые выключатели, которые изготавливаются из двух разных схем. Первые модели создавались с использованием конденсаторной схемы. В этом случае при прикосновении к поверхности выключателя подавался специальный сигнал, при помощи которого включалось или отключалось освещение. При помощи таких устройств удавалось самостоятельно регулировать степень освещенности. Например, если удерживать палец на поверхности, свет начнет включаться постепенно.

Беспроводные

Беспроводными выключателями называют радиоуправляемые устройства, которые способны самостоятельно передавать сигнал. Приемник сигнала устанавливается на линии электропередач, при помощи которой энергия передается к осветительным приспособлениям. В конструкции выключателя установлен маленький энергетический генератор, который отвечает за образование электричества при нажатии на кнопку. Главным недостатком беспроводных моделей считается их дороговизна. Поэтому многие люди чаще устанавливают другие типы переключателей.

Диммеры

Название этих выключателей происходит от английского слова dimmer, которое в переводе означает затемнение. Такие светорегуляторы позволяют человеку вручную изменять уровень освещенности от полного выключения до максимального освещения.

Часто такие приспособления устанавливаются внутри кинотеатров для регуляции света. Однако иногда диммеры встречаются и в жилых помещениях. В домашних условиях их используют, чтобы настроить уровень освещенности для просмотра телевизора или чтения книг.

Разновидности выключателей освещения

Выключатель может быть одноклавишным и управлять одним светильником. Если он двухклавишный, то возможны два варианта: либо к изделию подключено два световых прибора, установленных в разных помещениях (туалет, ванная), либо в многоламповом светильнике раздельно управляются две группы ламп, например люстра. Также существуют более сложные трехклавишные выключатели и комбинированные блоки выключателя с розеткой.

Одноклавишный выключатель освещения

Двухклавишный выключатель освещения

Трехклавишный выключатель освещения

Комбинированный выключатель

комбинированный блок — выключатель плюс розетка

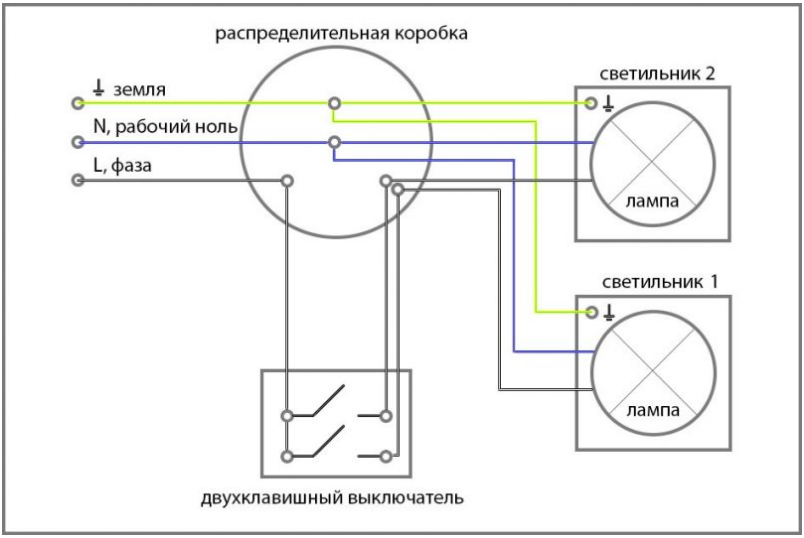

Замена выключателей с двумя клавишами

Выполняя установку двухкнопочного прибора, стоит руководствоваться той же последовательностью, что и при замене устройства с одной кнопкой. Как поменять выключатель с двумя кнопками? Различие заключается в том, что на клемму L3 подключаются три провода фазы, а к L1 и L2 два провода. Трехклавишные выключатели подключают с помощью трех контактов и одной фазы.

Разбираясь с тем, как поменять выключатель с двумя кнопками, стоит помнить, о вероятности несовпадения проводов по цвету, как красный – фаза, а черный (синий) – нейтральный. Можно встретить одинаковые провода в отдельно стоящих домах, их назначение будет прямо обратным. Всегда следует проверять наличие фазы с помощью индикаторной отвертки.

Ремонт выключателя

После того, как выключатель снят из подрозетника и разобран, приступим к его ремонту:

• Очистите контакты выключателя света от накопившегося нагара отверткой. Если повреждены провода, необходимо заменить их на новые. Не забудьте зачистить контакты, установив провода в клеммы не глубже, чем на 2-3 мм. При обнаружении исправных проводов с поврежденной изоляцией, восстановите ее целостность в нужных участках с помощью изоленты.
• Проанализируйте, насколько крепко сидят детали выключателя, несильно потянув за них. Если провод выскользнул из зажима, его нужно укрепить лучше.
• Соберите прибор, пользуясь сделанными фотографиями. Тщательно заверните все болты. Устанавливая элементы выключателя, убедитесь в том, что они «сели» на место.
• Восстановите подачу электроэнергии и проверьте, исправно ли работает выключатель. Для этого достаточно включить и выключить его несколько раз. Если вы слышите подозрительный шум в самом выключателе или в лампе, свет мигает, либо вообще не зажигается, значит, вы что-то сделали неправильно. Попробуйте разобрать его заново, либо воспользуйтесь помощью профессионала.

Желательно, после проведения всех ремонтных процедур, заменить лампочки в осветительном приборе. Зачастую нагар скапливается на контактах быстрее, если лампы не относятся к энергосберегающим.

Как видите, починить электрический выключатель не столь сложно, как кажется на первый взгляд, и может любой, как домохозяйка, так и офисный служащий. При этом вам совершенно не нужно тратить финансы на вызов специалиста, а также покупку дорогостоящей замены вашему выключателю. Теперь свет в вашем доме будет работать всегда.

Замена выключателя света

Замена выключателя света в квартире – совершенно несложная операция, которая не займет много времени и не потребует никаких особых навыков.

Чтоб заменить выключатель своими руками, необходимо иметь:

• новый выключатель того же типа, что и прежний (одноклавишный, двухклавишный и т. п.);
• обычную отвертку;
• индикаторную отвертку;
• пассатижи;
• нож;
• изоленту;
• фонарик.

Далее рассмотрена последовательность работы на примере одноклавишного выключателя.

Перед тем как самостоятельно заменить выключатель, в первую очередь, нужно отключить электричество в той комнате, где будет вестись работа (или во всем доме). Затем снимают наружную часть выключателя (декоративную панель), чтобы получить доступ к электрическим проводам и клеммам, к которым провода подсоединены. Панель может крепиться на болтиках или защелках в зависимости от модели выключателя.

После этого нужно убедиться, что неисправен именно выключатель, а не провода светильника. Для этого подключают электричество и с помощью индикаторной отвертки проверяют, на какой из клемм находится фаза в выключенном состоянии выключателя. При замене выключателя своими руками поочередно касаются кончиком индикаторной отвертки обеих клемм. При касании одной из них должна загореться лампочка-индикатор на отвертке. Переводят выключатель во включенное состояние и проверяют еще раз. Теперь индикатор должен загореться при касании второй клеммы.

Для того чтобы выбрать подходящий для определенный стены выключатель, нужно запомнить, что все эти коммутационные аппараты имеют два вида монтажных коробок. Первый – стандартный короб (для кирпичных и бетонных стен), второй – установочная коробка с фиксаторами (для гипсокартонных стен).

Для продолжения работ вновь обесточивают помещение. Старый выключатель демонтируют, для чего открепляют провода от клемм, отворачивают крепежные винты и вынимают его из стены. Затем оценивают состояние проводов. Если при демонтаже отломилась оголенная часть проводка, зачищают изоляцию, чтобы остался оголенный кончик необходимой длины для подсоединения к клемме.

Далее наматывают проводки на клеммы нового выключателя. Оголенная часть проводка не должна выступать за габариты клеммы более чем на 2–3 мм. Если выступает сильнее, то изолируют этот участок с помощью изоленты.

После этого вставляют выключатель в отверстие и плотно прикручивают его крепежными винтами, надевают декоративную панель. Затем включают электричество и проверяют работу нового выключателя. Если все сделано правильно, лампочка светильника загорится.

А теперь посмотрите видео о замене выключателя, чтобы лучше понять, как выполняется эта работа:

Подготовительный этап

Главное при работе с электричеством — безопасность. При отсутствии уверенности в собственных силах рекомендуется воспользоваться услугами профессионального электрика.

Если решено выполнить работу своими руками, соблюдаем такие подготовительные действия:

1. Отсутствие света бывает вызвано не проблемами в электросети, а перегоранием патрона. Проверяем патрон.
2. Смотрим, имеется ли свет в других частях дома (квартиры).
3. При отсутствии по результатам проверки каких-либо неисправностей, не связанных с электрической сетью, приступаем к демонтажу переключателя. Перед тем как поменять выключатель, обесточиваем квартиру. Для этого используем рубильник. Проверяем сетевое напряжение индикатором. Сообщаем членам семьи о проведении ремонтных работ. Никто не должен пользоваться светом, пока осуществляется замена переключателя.

Для проведения электромонтажа понадобятся такие инструменты и материалы:

• индикатор напряжения (не стоит использовать этот инструмент как отвертку из-за чрезмерной хрупкости);
• комплект отверток (крестовая и пару плоских инструментов разных размеров);
• пассатижи;
• канцелярский нож;
• изолента;
• фонарь для освещения темных участков.

Как правильно произвести работы своими руками?

Перед ремонтом необходимо усвоить несколько обязательных правил:

1. Выключить электросчётчик, чтобы обесточить всю квартиру. Как это сделать, знает каждый: щиток находится в коридоре или в подъезде, нужно нажать рычаг-переключатель.
2. Выполнять замену прибора в дневное время. Проведение работ ночью целесообразно в исключительных случаях.
3. Качество всех инструментов и самого прибора должно быть наивысшим.
4. При отсутствии практики, опыта перед заменой нужно прочесть инструкцию.

Снятие крышки

Совет
В зависимости от вида заменяемого устройства – одинарное, двойное или тройное – крышка может крепиться на аналогичном количестве болтов.

1. Болты не выкручиваются из-за сорванной резьбы. В этой ситуации надо помогать им, оттягивая крышку от стены. При наличии двух болтов их нужно аккуратно откручивать и при этом тянуть за верх или низ крышки поочерёдно.
2. Крышка или декоративная накладка могут «пристать» к обоям, что грозит их повреждению при снятии. При сильном рывке можно порвать обои, повредить базовое покрытие стен. Особенно такая проблема актуальна на кухне из-за высокой влажности (как правильно расположить одну или несколько розеток на кухне?). Найти решение можно, аккуратно отделив крышку ножом.

Демонтаж внутренней части

Внутренняя часть может крепиться тремя возможными способами:

• распорными лапками;
• болтами;
• дюбелями.

Найти и снять крепёжные элементы просто даже новичку:

Болты будут расположены по периметру подрозетника или есть распорные усики.
Нужно будет сделать всего 2–3 оборота отвёрткой.
Крепления ослабнут, а внутренняя часть повиснет на проводах, которые тоже необходимо открутить.

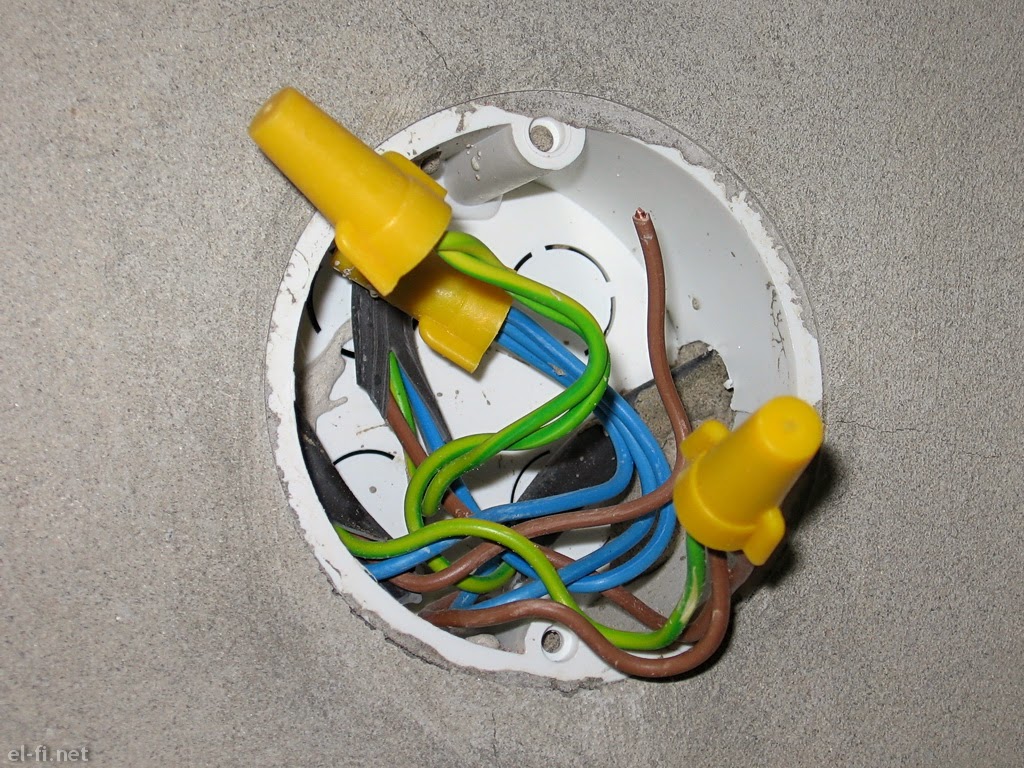

Для извлечения проводов откручивают удерживающий винт. Самих проводов может быть два или три, если предусмотрено заземление

Важно
Провод заземления может быть расположен иначе, чем остальная проводка. Нарушать его целостность нельзя, иначе это скажется на качестве заземления.

Монтаж новой электророзетки

Установка

1. Сначала нужно проверить провод: при плохом контакте жила могла перегреться, а изоляция утратила свою пластичность. Тогда нужно будет обмотать жилу изолентой. При изломе жилы её необходимо нарастить.
2. После проведения предварительных работ и застывания маскирующего раствора вокруг подрозетника приступают к монтажу.

Установка в подрозетник

Способы крепления:

• распорными лапками;
• дюбелями;
• болтами.

При заведении устройства в подрозетник распорные лапки нужно придерживать
Внимание
Дюбели применяют в редких случаях – если закрепить розетку иным способом невозможно.

тутРозетки могут быть разных видов и у нас на сайте есть информация об «умной розетке», розетка с USB и Вай-Фай.

Рекомендации по установке

Перед началом электромонтажных работ необходимо обесточить нужный участок. Как правило, для этого используются пакетные автоматы, установленные в электрощите. Убедиться в отключении можно с помощью специального индикаторного щупа или мультиметра, работающего как вольтметр переменного тока.

Места установки каждого переключателя нужно определить и подготовить заранее. В случае необходимости проводится демонтаж старых устройств. В случае внутреннего монтажа, установочные коробки должны быть прочно закреплены внутри стены. Каждый провод, подведенный к месту установки, заранее определяется по своему назначению. Обязательно проводится выделение нулевого и фазного провода и специально отведенных проводов, питающих приборы освещения.

Перед установкой проводится неполная разборка переключателей. Производится снятие передних панелей и клавиш. После этого, определяется назначение каждой клеммы. Схема подключения может быть обозначена на корпусе или в прилагаемой инструкции.

До того, как подключить переключатель света в квартире, нужно составить схему коммутации электрической энергии. Она составляется исходя из применяемых устройств, позволяя сделать управление освещением наиболее оптимальным.

Схема проходного переключателя

Схема подключения переключателей освещения

Схема соединения источника тока, лампочки и 2-х переключателей

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Как подключить проходной выключатель

Как подключить тройной выключатель

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя

Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены

ПолезноБесполезно

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Установка и подключение нового

После откручивания старого выключателя на его место устанавливается новый.

С одной кнопкой

Сначала в специальные пазы устанавливаются провода электропроводки, после чего их прикручивают зажимами. Подсоединив проводку к пазам, приступают к установке конструкции в стену. Для этого крепежные элементы вкручиваются в стену, после чего монтируется верхняя часть конструкции с кнопкой. Установив однокнопочную конструкцию, проверяют ее работоспособность. Если переключатель включает и выключает свет, значит, работа выполнена правильно.

С двумя кнопками

При монтировании выключателя для скрытого типа электропроводки конструкцию подсоединяют таким образом, чтобы проводок подсоединялся к общему контакту. Затем конструкцию устанавливают в специальное отверстие в стенке и прикручивают. Если переключатель устанавливается для открытой проводки, его сначала монтируют в стену и только после этого подсоединяют провода.

С тремя кнопками

Выключатель с тремя клавишами устанавливается следующим образом:

• Фазный провод подсоединяется к контакту L, а остальные два подключаются к первому и второму разъему.
• Подключив провода, затягивают крепежные винты со специальными пружинными клеммами.
• Установка выключателя в подрозетнике.
• Затягивание винтов раздвижных лапок, чтобы у них не было никаких зазоров.
• Установка крышки с клавишами и проверка работоспособности подключенного устройства.
