Закон ома для неоднородного участка цепи

Сторонние силы

Для того, чтобы в проводнике электрический ток был длительное время, необходимо создать определенные условия. Для этого на отдельных участках цепи, кроме сил стационарного поля, действуют, так называемые, сторонние силы. Участки цепи, на которых имеется действие дополнительных, сторонних, сил называются неоднородными. В этом случае перемещение зарядов возникает под действием сил не электростатической природы, действующих в устройствах, называемых источниками постоянного тока.

Силы, приводящие в движение электрические заряды внутри источника постоянного тока против направления действия сил электростатического поля, называются сторонними силами. Сторонние силы в гальваническом элементе или аккумуляторе возникают в результате электрохимических реакций, происходящих между частицами металлического электрода и молекулами электролита. В генераторах постоянного тока сторонней силой является сила, возникающая от действия магнитного поля на движущийся электрический заряд. Работа источника тока похожа на функцию насоса, который заставляет двигаться жидкость (качает) по трубам замкнутого гидравлического контура. Под воздействием сторонних сил заряды движутся внутри источника тока против сил электростатического поля, благодаря чему в замкнутой цепи длительное время поддерживается постоянный электрический ток.

Рис. 1. Источники постоянного тока, аккумуляторы, гальванические элементы, генераторы.

Трактовка и пределы применимости закона Ома

Если необходимо определить одну из величин: ток, напряжение или сопротивление для однородной цепи, то пользуются формулой, формулировка которой изображена на рисунке.

Закон Ома в треугольнике

Для удобства решения тождества величины изображены в треугольнике. Теперь, пользуясь первой формулой, зная сопротивление цепи и ток, можно высчитать напряжение, которое действует на замкнутый контур. Зная напряжение и сопротивление цепи, можно определить ток по 2-ой формуле. По 3-ей формуле высчитывают сопротивление нагрузки, зная напряжение и ток.

Существуют исключения, когда закон Ома не соблюдается. Примеры:

  • В переменных ЭДС, если нагрузка имеет индукционный или ёмкостный характер. При повышении частоты из-за инерционности носителей заряда вступают в силу законы электродинамики. Конденсаторы и катушки индуктивности в качестве сопротивления для переменного тока, колебательный контур.
  • Для веществ, обладающих сверхпроводимостью при низких температурах. Датчики измерительных приборов высокой точности, сверхпроводящие соленоиды, сверхпроводящие кабели с током 5 000 А.
  • При высоких температурах, когда проводник начинает проявлять нелинейную характеристику сопротивления. Вольфрамовая нить лампы накаливания, спирали нагревательных элементов.
  • При высоких напряжениях, когда происходит пробой диэлектрика. Свечи зажигания карбюраторных двигателей, наконечники для защиты от тлеющего разряда высоковольтных ЛЭП.
  • В наполненных газом люминесцентных и вакуумных лампах. Люминесцентные лампы, вакуумные индикаторы, индикаторы тлеющего разряда.
  • В полупроводниковых приборах с p-n переходами и в нелинейных полупроводниках. Это светодиоды, стабилитроны, транзисторы, электронные приборы.

Интересно. Используется закон Ома в дифференциальной форме, когда имеется несколько ЭДС, или цепь проводников находится под воздействием сторонних сил. К примеру, при зарядке аккумуляторов солнечными батареями или другими ЭДС, также в генераторах с обмотками возбуждения, если их дифференцировать.

Измерительный мост

Материалы проводников, к которым применяется закон Ома, названы оммическими или линейными проводниками. Те, у которых сопротивление имеет функциональную зависимость от интенсивности тока, – нелинейными. Так могут вести себя металлы при крайне низких или высоких температурах.

Неоднородный участок цепи постоянного тока

Определение основных параметров и процессов:

  • перемещение зарядов (q) характеризуется плотностью, которая зависит от площади поперечного сечения (S) и силы тока;
  • при концентрации (n) можно подсчитать количество единичных зарядов (q0), перемещенных за единицу времени;
  • эту величину можно изобразить в виде цилиндрического участка проводника с объемом (V):

q = q0*n*V.

Если подключить клеммы аккумулятора к проводнику, источник питания разрядится. Для длительного поддержания процесса перемещения зарядов можно создать замкнутый в кольцо путь. Однако и в этом случае свободный дрейф электронов ограничивают совместные столкновения, противодействие зарядов молекулярной решетки материала. Чтобы компенсировать сопротивление, необходимо приложение дополнительных «сторонних» сил.

Пример неоднородного участка цепи

Рисунок демонстрирует факторы, которые следует принять во внимание. Для вычисления напряженности в любой точке этой схемы нужно суммировать векторные составляющие Eq и Est (кулоновских и сторонних сил, соответственно)

Приведенный закон Ома для неоднородного участка определяет, что сила тока (I12) = напряжение на данном участке (U12) / полное электрическое сопротивление (R).

Чтобы перенести единичный заряд q из точки «1» в точку «2», необходимо выполнить работу A12. Для этого понадобится создание определенной разницы потенциалов (ϕ1- ϕ2). Источник постоянного тока создает электродвижущую силу (ЭДС), которая способна переместить заряд по цепи. Общее напряжение будет содержать сумму перечисленных сил.

Ниже приведены формулы, характеризующие рассмотренный пример:

  • A12/q = ϕ1 – ϕ2;
  • Ast/q = E12;
  • U = A12/q + Ast/q = ϕ1 – ϕ2 + E12;
  • I = (ϕ1 – ϕ2 + E12)/ R.
READ  Батарейка своими руками: из лимона, монет, картофеля, банки

Интегральный вариант представления рассматриваемых процессов даст аналогичный результат.

К сведению. При выполнении расчетов следует учитывать действительную полярность источника постоянного тока. В зависимости от подключения соответствующая ЭДС будет способствовать или препятствовать перемещению заряда.

Следующий пример демонстрирует решение практической задачи. Необходимо рассчитать ток в цепи, которая составлена из источника питания с ЭДС=40V и проводки с электрическим сопротивлением R=5Ом. На выходе измерены потенциалы:

ϕ1= 20V; ϕ2=10V.

Подставив значения в формулу, можно получить нужный результат:

(20-10+40)/5 = +10А.

Знак «плюс» означает, что ток идет по направлению от точки «1» к «2».

Если рассматривать процесс в дифференциальной форме, можно представить «облако», созданное из определенного количества (N) зарядов. Оно перемещается в проводнике с определенной скоростью дрейфа (Vдр). На него действуют три вида сил:

  • кулоновские – Fкул;
  • сторонние – Fc;
  • сопротивления кристаллической решетки – Fсп.

Последний показатель будет зависеть от особенностей материала. Он может выражаться удельной проводимостью. Вектор плотности тока будет равен сумме векторов ЭДС (кулоновской и сторонней природы), деленной на удельное сопротивление.

Сопротивление

Сопротивление проводников и других веществ (полупроводников и диэлектриков) обусловлено тем, что заряженные частицы взаимодействуют (сталкиваются) с узлами кристаллической решетки и атомами разных примесей и дефектов, что приводит к торможению зарядов.

Наблюдения показали, что сопротивление проводника прямо пропорционально его длине L и обратно пропорционально площади поперечного сечения S:

$ R = ρ * { L \over S } $ (5),

Рис. 2. Электрический ток I в металлическом цилиндрическом проводнике, длиной L, площадью S, электрическое поле E.

Единицей измерения сопротивления является Ом, равный:

$ = {\over } $ (6).

Единица измерения удельного сопротивления ρ показывает какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 м2. Удельные сопротивления всех известных материалов измерены и сведены в справочные таблицы.

Рис. 3. Пример справочной таблицы удельных проводимостей разных веществ

Значения ρ в справочных таблицах приводятся обычно для нормальной, температуры 20С, т.к. величина удельного сопротивления зависит от температуры внешней среды T, и описывается формулой:

$ ρ = ρ_0 * (1 + α * T) $ (7),

где: ρ — удельное сопротивление при 0K, α — температурный коэффициент сопротивления.

Что мы узнали?

Итак, мы узнали, что закон Ома для однородного участка цепи формулируется так: сила тока I для проводника на однородном участке цепи прямо пропорциональна напряжению U на этом участке и обратно пропорциональна сопротивлению проводника R. Участки электрической цепи, на которых отсутствуют источники тока, называются однородными. Удельное электрическое сопротивление вещества ρ — величина, характеризующая способность вещества к сопротивлению.

Действие электродвижущих сил

Электродвижущая сила (ЭДС) является скалярной величиной, характеризующей работу не электрических сил, заставляющих производить разность потенциалов на выходе.

Дополнительная информация. Скалярная величина – это когда она может быть выражена только определённым значением. В отличие от векторной величины, которая определяется не только значением, но и направлением.

Используется ЭДС в генераторах, преобразующих какую либо работу А (джоуль) в электрическую. Для этого могут быть использованы такие виды энергии по их происхождению:

  • Механическая индукционная. Вывод ЭДС возникает при пересечении проводником линий магнитного поля;
  • Механическая пьезоэлектрическая. Возникновение ЭДС происходит при деформации некоторых веществ;
  • Световая энергия. Здесь ЭДС появляется в полупроводниках при действии на них световых лучей;
  • Термическая энергия. ЭДС образуется, когда контакты из разнородных проводников находятся под разными температурами;
  • Химическая энергия. Возникновение ЭДС происходит вследствие химических реакций.

В зависимости от характера энергии и устройства генератора ЭДС может возникать как переменная, так и постоянная. Переменная может быть как синусоидальная (магнитные индукционные генераторы), так и импульсная (пьезозажигалки). Постоянную ЭДС преобразуют в основном из химической (элементы питания, аккумуляторы), световой (фотоэлементы) энергий и температуры (элементы Пельтье).

Генераторы тока

ЭДС образует на разноименных проводниках разность потенциалов. Если не соединять проводником клеммы, на которых имеется разность потенциалов, то тока в цепи не будет. Следовательно, никакой энергии не будет израсходовано. На клеммах будет оставаться разность потенциалов. Работу для поддержания этой разности совершать не надо.

Если к клеммам с разностью потенциалов подключить проводник с нагрузкой, то через него будет протекать электрический ток, выполняя работу в нагрузке. При этом разность потенциалов на клеммах будет стремиться к 0, что приведёт к падению тока до 0. Для поддержания разности потенциалов стабильной величиной необходимо, чтобы ЭДС получала энергию. Эта энергия затрачивает работу, равную той, которая совершается в нагрузке.

READ  Свободная энергия и без-топливные генераторы

Формулировка закона

Закон относится к базовому положению в электротехнике.

Формула Ома для участка цепи:

V = IR, где:

  • V — напряжение между 2-мя точками, В;
  • R — сопротивление, свойство материала, используемого для описания противодействия потоку тока, Ом;
  • I — сила тока на участке цепи — поток электронов или электронно-дефицитных атомов, определяемая в А.

Закон Ома

Преобразование пропорциональности в уравнение, приводит к постоянной «R» — сопротивлению.

Зависимость тока и сопротивления

В 1-м случае, закон Ома для участка цепи выражается формулой: I = V/R, понятно, что электроток рассчитывают делением V на R. 2-й вариант утверждает, что V рассчитывают, если известны I и R в цепи. Из уравнения очевидно, что если растут I или R, в то время как другой не изменяется, напряжение также должно возрасти.

Зависимость тока и напряжения

Третий вариант подтверждает, что можно рассчитать R в цепи, перед тем, как найти сопротивление участка цепи по формуле нужно знать два других показателя. Если ток поддерживается постоянным, то рост напряжения приведет к увеличению сопротивления.

Замкнутая сеть

Закон Ома для неоднородного участка цепи

Физическая величина, равная отношению работы сторонних сил Aст при перемещении заряда q от отрицательного полюса источника тока к положительному к величине этого заряда, называется электродвижущей силой (ЭДС) источника Eэдс:

$ E_{эдс} = {A_{cт}over q} $ (1).

Глава 10. Волны-убийцы и волны видимости

Таким образом, ЭДС равна работе, совершаемой сторонними силами при перемещении единичного положительного заряда. При перемещении единичного положительного заряда по замкнутой цепи постоянного тока работа электростатического поля равна нулю, а работа сторонних сил равна сумме всех ЭДС, действующих в этой цепи.

Работа электростатических сил по перемещению единичного заряда равна разности потенциалов $ Δφ = φ_1 – φ_2 $ между начальной и конечной точками 1 и 2 неоднородного участка. Работа сторонних сил равна, по определению, электродвижущей силе Eэдс, действующей на данном участке. Поэтому полная работа равна:

$ U_п = φ_1 – φ_2 + E_{эдc} $ (2).

Величина Uп называется напряжением на участке цепи 1–2. В случае однородного участка напряжение равно разности потенциалов:

$ U_п = φ_1 – φ_2 $ (3).

Немецкий исследователь Георг Симон Ом в начале XIX века установил, что сила тока I, текущего по однородному проводнику (т. е. проводнику, в котором не действуют сторонние силы), пропорциональна напряжению U на концах проводника:

$ I = {U over R} $ (4).

Рис. 2. Портрет Георга Ома.

Величина R — это электрическое сопротивление. Уравнение (4) выражает закон Ома для однородного участка цепи. Для участка цепи, содержащего ЭДС, закон Ома записывается в следующем виде:

$ U_п = I * R = φ_1 – φ_2 + E_{эдс} = Δ φ_{12} + E_{эдс}$ (5).

Данное уравнение называется обобщенным законом Ома для неоднородного участка цепи.

Физика для средней школы

Закон Ома для неоднородного участка цепи

При прохождении электрического тока в замкнутой цепи на свободные заряды действуют силы со стороны стационарного электрического поля и сторонние силы. При этом на отдельных участках этой цепи ток создается только стационарным электрическим полем. Такие участки цепи называются однородными. На некоторых участках этой цепи, кроме сил стационарного электрического поля, действуют и сторонние силы. Участок цепи, на котором действуют сторонние силы, называют неоднородным участком цепи.

Для того чтобы выяснить, от чего зависит сила тока на этих участках, необходимо уточнить понятие напряжения.

Рис. 1

Рассмотрим вначале однородный участок цепи (рис. 1, а). В этом случае работу по перемещению заряда совершают только силы стационарного электрического поля, и этот участок характеризуют разностью потенциалов . Разность потенциалов на концах участка

где AK — работа сил стационарного электрического поля. Неоднородный участок цепи (рис. 1, б) содержит в отличие от однородного участка источник ЭДС, и к работе сил электростатического поля на этом участке добавляется работа сторонних сил. По определению,

где q — положительный заряд, который перемещается между любыми двумя точками цепи; — разность потенциалов точек в начале и конце рассматриваемого участка;

Тогда говорят о напряжении для напряженности: Eстац.э.п. = Eэ/стат.п. + Eстор. Напряжение U на участке цепи представляет собой физическую скалярную величину, равную суммарной работе сторонних сил и сил электростатического поля по перемещению единичного положительного заряда на этом участке:

Из этой формулы видно, что в общем случае напряжение на данном участке цепи равно алгебраической сумме разности потенциалов и ЭДС на этом участке. Если же на участке действуют только электрические силы ( = 0), то

Таким образом, только для однородного участка цепи понятия напряжения и разности потенциалов совпадают.

Закон Ома для неоднородного участка цепи имеет вид:

где R — общее сопротивление неоднородного участка.

READ  Датчики движения для охраны

ЭДС может быть как положительной, так и отрицательной. Это связано с полярностью включения ЭДС в участок: если направление, создаваемое источником тока, совпадает с направлением тока, проходящего в участке (направление тока на участке совпадает внутри источника с направлением от отрицательного полюса к положительному), т.е. ЭДС способствует движению положительных зарядов в данном направлении, то > 0, в противном случае, если ЭДС препятствует движению положительных зарядов в данном направлении, то

Движение тока по неоднородным проводникам

Разность потенциалов, вызванная ЭДС, будет производить напряжение на клеммах генератора. ЭДС – это скалярная величина. При подключении к клеммам проводника через него потечёт ток, плотность которого выражается, например, Ī. Это уже векторная величина. Если ток создан только разностью потенциалов на клеммах, то векторы потенциала и плотности тока будут совпадать. Такой проводник называют однородным. Закон Ома для однородного участка цепи:

I=U/R.

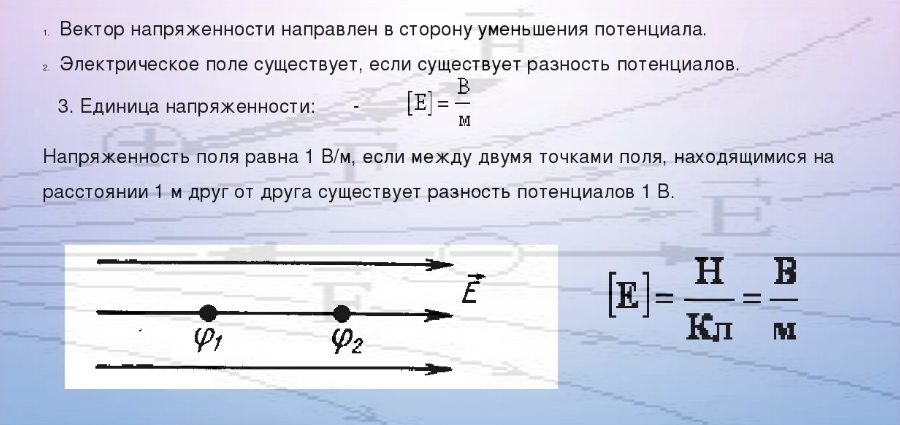

Вектор напряжённости

Неоднородный проводник, кроме сил, которые образованы разностями потенциалов, имеет сторонние силы. Для определения плотности тока Ī пользуются законом Ома в дифференциальной форме для неоднородных проводников:

Ī=γ(E+Ē₁+ Ē₂+ Ēn).

Векторы и каждый участок проводника складываются, E – напряжённость, созданная разностью потенциалов на клеммах проводника (скалярная величина). Ē₁, Ē₂, Ēn – векторные величины напряжённости первой, второй и энной сторонних сил.

Так как γ – удельная проводимость проводника, обратная сопротивлению, ϕ₁ – потенциал на 1-ой точке, ϕ₂ – потенциал на 2-ой точке, то закон Ома для неоднородного участка цепи от 1-ой до 2-ой точки будет записываться так:

Ī =(ϕ₁ – ϕ₂+ Ē)/R.

Для ознакомления металлы и их удельное сопротивление:

  • Серебро – 1,6×10ˉ⁸Ом×м;
  • Медь – 1,72×10ˉ⁸ Ом×м;
  • Алюминий – 2,6×10ˉ⁸ Ом×м;
  • Латунь – 3…7,0×10ˉ⁸ Ом×м;
  • Бронза – 8,0×10ˉ⁸ Ом×м;
  • Железо – 9,8×10ˉ⁸ Ом×м;
  • Свинец – 2.0×10ˉ⁶Ом×м;
  • Графит – 3…5,0×10ˉ⁵Ом×м.

Закон Ома для полной цепи

Если замкнутая цепь состоит из сопротивления цепи, равного R, и источника тока с электродвижущей силой Eэдс и внутренним сопротивлением r, то в этом случае ток цепи I будет равен:

$ I = {E_{эдс} over R + r} $ (6).

Выражение (6) называется законом Ома для полной цепи: сила тока в полной цепи равна ЭДС источника, деленной на сумму сопротивлений однородного и неоднородного участков цепи.

Проводники, в точности соответствующие закону Ома, называются линейными, так как график зависимости тока I от напряжения U изображается прямой линией. Следует отметить, что существуют много материалов, которые не подчиняются закону Ома, например, полупроводники или газоразрядные лампы. У металлических проводников отклонения от линейной зависимости появляются при больших токах, так как сопротивление металлов возрастает с ростом температуры.

Рис. 3. График зависимости сопротивления металлических проводников от температуры.

Классическая формулировка

Для участка цепи без источника ЭДС достаточно использовать классический закон Ома:

I (сила тока) = U (напряжение) /R (электрическое сопротивление).

Данное соотношение было установлено экспериментальным путем в начале 19 века. В названии сохранена фамилия немецкого ученого, который сделал открытие. Напряжение определяют по разнице потенциалов на концах проводника:

U = ϕ1 – ϕ2.

Элементарные вычисления показывают взаимные зависимости перечисленных параметров:

  • I1 = 24/6 = 4А;
  • I2 = 60/6 = 10А.

Увеличив разницу потенциалов, при неизменном сопротивлении получают большую силу тока:

I2 > I1.

Чтобы уменьшить ток до нужного уровня, при работе с определенным источником питания изменяют сопротивление:

  • I1 = 24/4 = 6А;
  • I2 = 24/12 = 2А.

Основные формулы

Для запоминания правил пользуются такой картинкой. Чтобы вычислить определенный параметр, закрывают соответствующий сегмент. Взаимное расположение оставшихся компонентов условно изобразит необходимую формулу.

Ток, напряжение и сопротивление

Эта картинка наглядно демонстрирует взаимное влияние тех основных электрических параметров. С ее помощью можно пояснить особенности практического применения на примере типового проекта домашней сети питания.

В современных жилых объектах часто используют кондиционеры, духовые шкафы, другую технику с большой мощностью потребления. Для нормального функционирования требуется увеличивать ток, потому что напряжение ограничено стандартами. Повышающие трансформаторы в данном случае не пригодятся, так как серийные изделия рассчитаны на подключение к сети 220 (380) V.

При увеличении силы тока понадобятся проводники с достаточно большим поперечным сечением. В противном случае концентрация зарядов на единицу объема повысится до критичной величины. Воздействие на кристаллическую решетку повысит температуру металла вплоть до механического разрушения проводки.

Чтобы исключить проблемы, кроме кабельной продукции, тщательно выбирают защитные автоматы. Для создания проекта электроснабжения и перечня подходящих функциональных компонентов пользуются представленными выше формулами.
