Крепеж проводов: основные методы и варианты укладки проводов. монтаж проводов к стене, полу и потолку (110 фото)

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Вам это будет интересно Описание кабеля МКЭШ


Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Сталь AISI 316

Казалось бы, 304-й стали вполне достаточно для полноценного проведения всех видов работ. А вот что делать, если монтаж производится в хлористой среде, на объектах с фосфорной кислотой? Или там, где постоянно присутствует морская вода, питтинговая и щелевая коррозия.

В этих условия уже нужно выбирать сталь №316. Это улучшенный вариант 304-й стали с повышенным содержанием никеля и молибдена. За свои антикоррозийные свойства ее еще называют корабельная сталь.

316-я сталь и полимерное покрытие дают возможность использовать стяжки СКС и СКС-П на объектах с особыми требованиями надежности и долговечности конструкций.
Они идеально подойдут для районов с морским климатом, на корабельных судах, плавучих платформах, морских сооружениях, а также в подземных коммуникациях и туннелях. Их необходимо применять на таких ответственных объектах как АЭС, ТЭЦ, метрополитен.

Данные стяжки СКС (316) и СКС-П (316) представлены тремя размерами:

стандартные, шириной 4,6мм

усиленные – 7,9мм

для работы с экстремальными нагрузками – 12мм

Длина стяжек находится в широком диапазоне – от 125мм до 1 метра. Таблицы технических характеристик для стяжек из 316-й стали СКС Fortisflex:

Стяжки СКВ (316)

Благодаря волнообразному демпферу на этих стяжках происходит снижение интенсивности механических колебаний. Проще говоря, СКВ защищены от вибрации и не ослабляются в условиях работы, связанных с постоянной тряской и колебаниями.

Это идеальное решения для крепежа кабеля, шланга или труб к виброустановкам, испытательным стендам и т.д. Данная стяжка наподобие пружины, которая гарантирует постоянное натяжение крепежа в течение всего срока службы. Кроме того, СКВ (316) компенсирует температурное расширение при постоянных циклах нагрева-остывания.

Температура ее эксплуатации – от минус 80 до + 538 градусов цельсия.

СКВ (316) также имеет автоматический самофиксирующийся замок шарикового типа, который блокирует обратный ход самой ленты.

Технические параметры и характеристики сталных стяжек СКВ 316 фортисфлекс:

Стяжка СКЛ (316)

СКЛ – стяжка кабельная стальная лестничного типа. Она имеет жесткое сцепление и замок multilock.

Отверстия на полотне стяжки входят в зацепление с металлическими зубьями замка. При этом исключается обратный ход и обеспечивается высокая прочность крепежных конструкций.

СКЛ 316 имеют два основных размера:

усиленный вариант шириной 7мм

стяжки для экстремальных нагрузок шириной 12мм

Длина их начинается от 150мм и заканчивается максимальным размером – 6 метров. Также СКЛ производят с дополнительным полимерным покрытием. Маркировка у них СКЛ-П (316).

Круглое отверстие на конце стяжки необходимо для усиления затяжки при помощи специального затяжного крюка.

Технические данные и характеристики СКЛ и СКЛ-П 316 (размеры, диаметр обхвата, усилие затяжки):

Стяжка СКБ-П (316)

СКП-Б расшифровывается как стяжка кабельная бугельного типа. При монтаже лента стяжки загибается в механизм бугельного замка. В итоге получается надежный хомут.

Боковые зажимы в виде ушек обеспечивают дополнительную фиксацию ленты в замке.

Такая стяжка является многоразовой и ее запросто можно использовать по нескольку раз на различных крепежах. Полимерное покрытие защищает изделие от гальванической коррозии между неоднородными материалами.

Технические характеристики и таблица размеров СКБ-П:

Монтаж провода в стяжке

Ну, и на последнем этапе давайте рассмотрим непосредственно монтаж

Он не так сложен и вполне может быть выполнен своими руками, но на некоторые нюансы мы должны обратить внимание

  • Если мы использовали пластиковую гофру, то закрепляем ее к полу. Это необходимо на тот случай, если в процессе заливки стяжки она начнет всплывать. С металлической гофрой такого практически не случается, но ее лучше так же закрепить, как на видео.
  • Ну, и на самом последнем этапе производим непосредственную заливку пола. При этом лучше снять напряжение со всех проводов в данной комнате. Стяжка должна обеспечить не менее чем 3 см слой над гофрой. Проверять работоспособность сети следует лишь после полного высыхания бетона, а это 15 – 30 дней.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

  1. Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
  2. Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
  3. При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
  4. Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
  5. Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
  6. В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

READ  Переполюсовка автомобильного аккумулятора

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.

Типы и достоинства кабельных стяжек

Для разных условий эксплуатации производятся кабельные стяжки с особыми свойствами. Так, для наружного размещения применяются специальные уличные варианты. При производстве в сырьё добавляют дополнительные компоненты, которые увеличивают прочность готовых изделий, устойчивость к воздействию ультрафиолета. Наружные хомуты в продаже можно найти только чёрного цвета. Почему? В их состав добавляют специальный стабилизатор, очень похожий на угольный порошок.

Для внутренних работ чаще всего используют цветные нейлоновые хомуты. С их помощью можно промаркировать отдельные жгуты.

Производители выпускают также хомуты:

  • одноразовые;
  • многоразовые.

Первые используются только один раз. У них нет замка для открывания, а для «освобождения» кабеля изделие придётся перерезать, а затем, при необходимости, поставить новую стяжку. Они подходят для крепления жгутов в постоянных сетях, которые не нужно часто ремонтировать. Нередко их применяют в целях экономии. Они стоят дешевле стяжек с замками. Использовать нейлоновый хомут можно для крепления больших жгутов и при групповой прокладке кабелей. Одну длинную стяжку делают из 3-4 (иногда и 7-8) коротких. Замки обеспечивают прочное крепление проводов.

Кабельные нейлоновые хомуты выпускают следующих видов:

  • термостойкие. Предназначены для наружного применения. Выдерживают температуру до 120 градусов Цельсия в течение длительного времени;
  • с отверстием для самореза или винта – изделия для дополнительного крепления метизами. Часто применяются при вертикальной прокладке;
  • с креплением анкерным пистоном – для прокладки кабелей на поверхностях из металла;
  • усиленные – оснащены специальными замками из нержавейки;
  • с двойным креплением – стяжки повышенной прочности для надёжной фиксации ленты;
  • с рычагом для открывания – используются, если планируется прокладка дополнительных кабелей. Такие изделия быстро и легко открываются/закрываются. Относятся к стяжкам многоразового использования.

Для прокладки линий кабелей вдоль деревянных, кирпичных или бетонных поверхностей применяются хомуты с площадками для дюбеля. При использовании такого крепления в применении дополнительных метизов нет необходимости.

Среди преимуществ нейлоновых хомутов:

  • прочность;
  • простота установки;
  • широкий выбор изделий разной ширины и длины;
  • возможность использования во влажных помещениях;
  • устойчивость к ультрафиолету;
  • возможность соединения нескольких хомутов без потери прочности;
  • невысокая цена.

Благодаря своим преимуществам и отменным характеристикам, кабельные нейлоновые стяжки могут применяться практически повсюду.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка электропроводки в полу

Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки

Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.

Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.

Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.

Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

Классификация кабельных стяжек

Бандажи различаются по ширине, длине, материалу изготовления, типу замковых систем.

Чем шире хомут, тем он надёжнее, но и дороже. Чем длиннее изделие, тем большей толщины можно собрать жгут проводов.

Типы стяжек по материалу изготовления

В зависимости от материала, различают следующие виды изделий: пластиковые и металлические.

Пластиковые бандажи

Выпускаются двух видов: полиамидные, или нейлоновые, и полиэтиленовые.

Достоинства полиэтиленовых хомутов:

  • диапазон рабочих температур – от -40 до 80°С;
  • более дешёвые, чем нейлоновые аналоги;
  • более гибкие, поэтому с ними удобнее работать.
READ  Коричневый провод это плюс или минус

Недостатки полиэтиленовых хомутов:

  • их замковые соединения менее надёжны, чем у нейлоновых;
  • пластичность материала является не только достоинством, но и недостатком изделия, потому что это свойство в некоторых случаях может затруднить монтаж (хвостик крепежа труднее просовывается в замок).

Внимание! Обычный пластиковый хомут может использоваться только внутри помещения, так как воздействие ультрафиолета быстро разрушает материал. Для проводов, находящихся вне помещения, используется специальный тип с добавлением угольного порошка

Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения

Для проводов, находящихся вне помещения, используется специальный тип с добавлением угольного порошка. Такая добавка позволяет сделать пластик менее чувствительным к воздействию ультрафиолетового излучения.

Металлические стяжки

Изготавливаются из нержавеющей стальной пластины. Некоторые типы выпускаются с дополнительным ПВХ-покрытием для сопутствующей защиты пластины от агрессивного воздействия внешней среды.

Преимущества металлического типа:

  • самые прочные на разрыв;
  • диапазон рабочей температуры – от -80 до +500°С;
  • не поддерживают горение;
  • могут применяться как в помещениях, так и на улице;
  • стойкость к воздействию влаги, химических веществ, ультрафиолета, вибраций, радиации и т.д.

Типы бандажей по возможности их многоразового использования

Хомут представляет собой одноразовый бандаж с односторонним ходом, укомплектованный неразъёмными замками. Однако на рынке имеются и универсальные варианты с многоразовой застёжкой.

Пластиковые одноразовые кабельные стяжки

В отличие от одноразового крепежа, они имеют две проушины, что позволяет связывать их в виде цепочки для создания хомута нужной длины. Кроме этого, такую цепочку при необходимости можно быстро разобрать. Эти стяжки используются не только для электромонтажных работ, но и в быту для связывания объёмных предметов. С их помощью удобно укорачивать провода, сматывая лишнюю часть, зафиксировав при этом с помощью универсального фиксатора. Благодаря этому, рабочее место специалиста будет аккуратным, а лишний кусок кабеля не будет путаться под ногами.

Использование универсального хомута для укорачивания провода

К категории многоразовых вариантов относится и хомут с замком-липучкой. Изделия этого типа удобны в работе, надёжно скрепляют проводники, позволяют быстро добавлять в жгут новые кабели. Выполняются из нейлона или полиэтилена. Ими трудно передавить кабели в жгуте. На строительном рынке можно приобрести многоразовые бандажи разного цвета.

Также в качестве многоразового бандажа используют хомут на липучке. Такой фиксатор применим к пластиковым изделиям. При их использовании можно быстро и надёжно как связывать, так и разъединять пучки проводов.

Если же используется одноразовая стяжка, то при необходимости разъединить кабели её просто разрезают ножом.

Другие виды бандажей

Промышленность выпускает хомуты, предназначенные не только для связывания проводов в пучок, но и для маркировки самих пучков. Маркировка может выполняться с помощью разного цвета пластиковых бандажей.

Разноцветные кабельные стяжки

Металлические и пластиковые виды могут дополнительно оборудоваться небольшой площадкой, на которую может наноситься текст перманентным маркером, или наклеиваться информация с помощью самоклеющихся материалов, на которые предварительно нанесён текст. Сама площадка выполняется в виде обёртки или флажка.

Бандажи с площадками для маркировки пучков

Особенности использования элементов точечного крепления

Если производится наружная проводка от столба, лучше применять черные пластиковые изделия. Они изготавливаются из газовой сажи, которая является стабилизатором и защищает проводник от негативного влияния ультрафиолетовых лучей. Пластмасса будет сохранять свой вид и не будет разлагаться.

Грубой ошибкой является фиксация нового кабеля к уже проложенному. Это связано с тем, что крепежные элементы рассчитаны на определенный вес и нагрузку, а дополнительный проводник увеличит эти показатели и приведет к нарушению соединения. Особенно часто такая ошибка проявляется при добавлении линий электропроводки в панельном доме.

Материал

Дюбель – хомуты изготавливаются из таких материалов, как пластик и металл.

Самым популярным материалом для изготовления пластиковых дюбель-хомутов является нейлон. Материал легко выносит большую физическую нагрузку и высокие температуры. Однако, крепеж подходит только для монтажа проводов и не нагревающихся труб.

Полипропиленовые изделия также чувствительны к свету, однако могут иметь в своем составе специальные добавки, предотвращающие их порчу. Однако применение таких добавок существенно увеличивает их цену.

Для металлических изделий используется оцинкованная сталь, а также латунь.

Разновидности изделия

Крепёж для кабеля делится на две группы – это пластиковые и металлические дюбель-хомуты.

Пластиковый крепёж

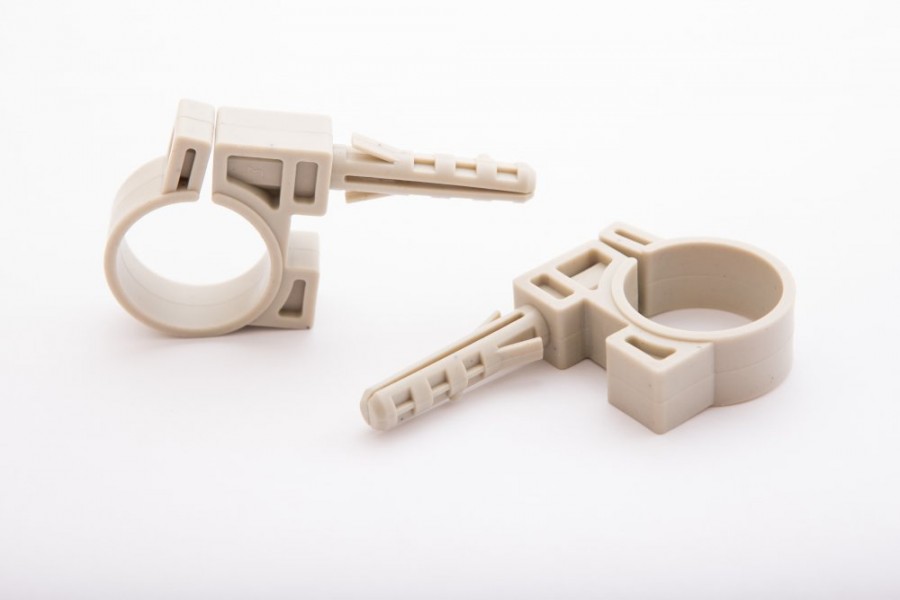

Полимерные скобы бывают с круглой и прямоугольной петлёй. Первый вид предназначен для фиксации проводов радиального сечения. Вторые изделия используют для плоского кабеля.

Крепёж для плоского кабеля

Конструкция

Конструктивно различают три типа пластикового крепежа:

  • скоба;
  • вертолёт;
  • установочная площадка.

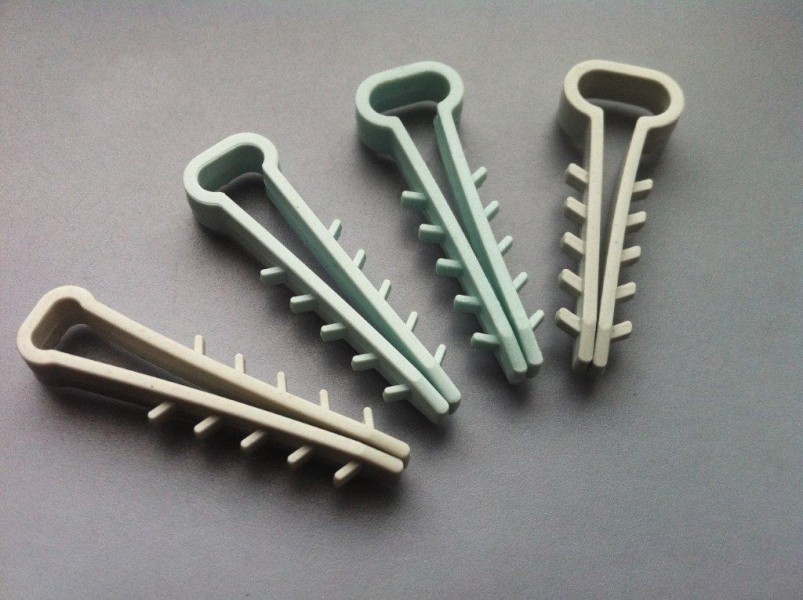

Скоба

Пластиковая полоса, сложенная вдвое, имеет на внешней стороне концов зубцы. Стандартные изделия рассчитаны на охват проводов ø 6-12 мм. Такой крепёж называют ёлочкой. Его используют для открытой проводки двужильного кабеля к приборам освещения, выключателям и розеткам.

Вертолёт

Народное название получил распорный дюбель-хомут из-за сходства раскрытых лепестков с винтом вертолёта. Концы изделия внутри отверстия в массиве стены распираются клином, который вбивают между ветками дюбеля. Благодаря этому, хомут выдерживает довольно большой вес проводной продукции. Максимальный охват «вертолёта» составляет 32 мм.

Вертолёт

Установочная площадка

Площадки крепят к ограждениям шурупами или самоклейками. Они представляют собой пластиковые квадраты с отверстием посередине и боковыми отливами с пазами. Если стена деревянная, то площадки просто привинчивают саморезами. В бетоне нужно просверлить перфоратором отверстие, затем в него вбивают пластиковый дюбель. Шуруп через монтажную дыру ввинчивают в полимерный стержень. Через пазы продевают стяжку, которую затягивают на кабеле.

Установочная площадка

Материал

Для изготовления хомутов используют полимеры трёх видов:

  • нейлон;
  • полиэтилен;
  • полипропилен.
Нейлон

Самый распространённый полиамидный материал – нейлон, обладает отличными механическими свойствами. Мягкие изделия в то же время способны выдерживать довольно большую нагрузку эксплуатации при температуре до 850С, что удовлетворяет запросы большинства потребителей.

Полиэтилен

Дешёвый полимер не выдерживает воздействия ультрафиолета. Поэтому полиэтиленовые дюбели-хомуты применяют только в закрытых помещениях. Со временем крепёж становится хрупким. Поэтому им фиксируют провода небольшого удельного веса.

Полипропилен

Материал схож с полиэтиленом. Его отличие состоит в том, что в пластик добавляют набор стабилизаторов. Из-за этого полипропиленовые стяжки обладают более высокой прочностью, но и они не переносят прямой солнечный свет.

Металлический крепёж

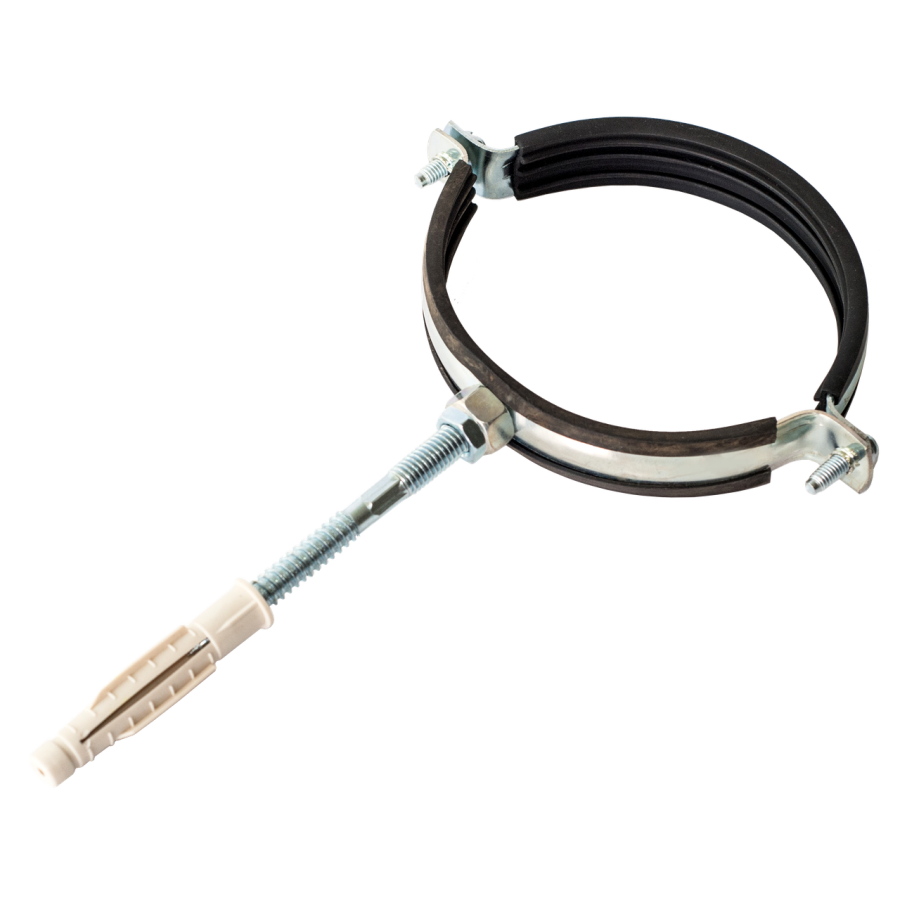

Дюбель-хомуты из стали применяют для ограждающих конструкций из плотных массивов – это бетон и кладочные материалы. В общем, металлический крепёж используют там, где требуется надёжная и долговечная фиксация габаритных электросетей.

Опорная часть сделана в виде резьбового стержня, входящего в тело пластикового дюбеля. Верхушка выполнена из двух разъёмных полуколец или прижимной скобы. По строению различают несколько типов металлических дюбель-хомутов для крепления кабеля:

  • хомут клоп;
  • ленточный хомут;
  • анкер дюбель-хомут.

Хомут клоп

Крепёж предназначен для проводов небольшого сечения. Изделие может быть оснащено однолапковой скобкой для крепления кабеля или двусторонним прижимом. Клоп охватывает кабели от 6 до 38 мм. Хомут выдерживает нагрузку до 10 кг. В месте соприкосновения проводника и крепления кабель дополнительно обматывают термостойкой лентой.

Ленточный хомут

Верхушка дюбеля снабжена стяжкой в виде полимерной ленты. Пластиковую полосу изготавливают с армированными вставками из стекловолокна. Длина стяжки – 140 мм, позволяет варьировать величину охвата нужного размера.

READ  Информация о плановом отключении электроэнергии: где и как искать?

Ленту заводят таким образом, чтобы саморез входил в дюбель через полосу. Данный способ увеличивает несущую способность крепежа для проводов до 15 кг. Используют такой крепёж в основном для вертикальной фиксации кабеля.

Несмотря на массивность, анкерный хомут монтировать несложно. Стержень ввинчивают в установленный дюбель усилием руки. Благодаря разъёмным кольцам, аварийный участок сети меняют на новый кабель, не демонтируя крепёж. Достаточно удалить верхние полукольца, и кабель свободно снимают со стены.

Как устроены машинки для затяжки бандажной ленты

Классический вариант – это механическое устройство, по внешнему виду напоминающее обычную мясорубку. В его состав входят:корпус, винт ходовой, нож рычажного действия, рукоятка вращения, фиксатор, подшипник упорный.

Устройства типа «мясорубка» помогают справиться с упругими металлическими полосами, но не всегда отвечают требованиям при прокладке кабеля в больших объемах, на длинные расстояния. Основное неудобство механизма – низкая производительность, каждый раз, чтобы вернуть ходовой винт в начальное состояние, монтажнику приходится долго крутить ручку. В результате на протяжку всей электролинии уходит много времени.

Совет: Пользуйтесь бандажными машинками с храповым механизмом, выгодно отличающимися от классических устройств:

  1. Конструкцией предусмотрена разблокировка стопора.
  2. Воспользуйтесь рукояткой, и подающая рейка быстро приведет машинку в рабочее состояние.
  3. Здесь подача материала осуществляется при помощи храпового механизма, а нож для обрезания находится внутри механизма.
  4. Инструмент имеет в своем составе встроенный молоток для загибки металла.
  5. Оператор пользуется длинной рукоятью, ему не приходится прикладывать большие усилия.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

  1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
  2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Скрытый монтаж

При скрытом монтаже применимы многие виды крепежа, описанные
в прошлой части. Только кабельная линия ведется в штробе, которая затем
исчезнет под штукатуркой, или в коробе. Однако есть и специфичные виды
крепления.

Кабельные лотки

Кабельный лоток незаменим при монтаже светильников,
встраиваемых в подвесной потолок. Чтобы обеспечить все светильники в комнате
питанием, придется развести множество линий, которые должны быть надежно
прикреплены к перекрытию потолка, не мешая при этом каркасу для установки плит.

Сверлить множество отверстий в бетонной плите, а еще с
высокой степенью точности – не самая удачная идея. Поэтому для прокладки кабеля
применяется специальный лоток из алюминиевого профиля. Лоток крепится к потолку
на несколько крепежных пластин (либо «S-образных», либо «П-образных»), а кабельные трассы вкладываются
в лоток и закрываются крышками.

«Приклеивание» на алебастр

Еще одна простая технология скрытого монтажа – нанесение
небольших порций алебастрового раствора, который прихватит кабель к штробе.
Алебастровые «прихватки» могут применяться как отдельный вид фиксации или в
дополнение к дюбель-клипсам. После полного застывания алебастровой массы штробу
скрывают штукатуркой.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Особенности выбора дюбель-хомута

Для крепления проводов и кабелей важен правильный выбор вида наружного крепежа. Это зависит, прежде всего, от диаметра проводной продукции, её удельного веса, структуры стен и потолка.

Конструкция

Принцип строения пластикового хомута для электропроводки заключается в том, что петля охватывает кабель и в конце складывается в стержень (дюбель) с внешними шипами. Простейшая конструкция дюбель-хомута представляет собой полосу из ПВХ шириной 6-8 мм, которая сложена в форме зубчатого стержня.

Пластиковый держатель

Анкерный крепёж, предназначенный для удержания кабеля большого сечения или сразу нескольких проводов, выглядит в виде двух прорезиненных металлических полуколец, где нижний элемент имеет металлический резьбовой держатель. Полукольца смыкаются винтами, продетыми через отверстия в отливах сегментов. Крепёж комплектуется пластиковыми дюбелями.

Анкер

Преимущества и недостатки

Дюбель-хомуты для крепления кабелей обладают немалыми достоинствами:

  • пластиковые изделия избавляют от массы отдельных деталей, таких как хомуты, дюбели и шурупы;
  • простота монтажа значительно сокращает сроки монтажа провода на стене и на потолке помещения;
  • ПВХ изделия выдерживают температурный диапазон от -40 до +800С;
  • хомуты нечувствительны к ультрафиолетовому излучению;
  • в случае ремонта крепёж легко и быстро демонтируют;
  • виды изделий рассчитаны на различные нагрузки в зависимости от сечения проводников.

К недостаткам относится следующее:

  • при высокой температуре пластиковые элементы могут деформироваться;
  • установка анкерных хомутов возможна только в бетоне и кирпичной кладке;
  • наружный крепёж не применяется в квартирах и помещениях общественных зданий.

Применение

Пластиковые дюбель-хомуты рассчитаны на крепление кабеля к стене диаметром до 25 мм. Петлевидные элементы изготавливают чаще всего из нейлона. Их применяют для того, чтобы закрепить провода на вертикальных ограждениях. На внутренней стороне скобы изготовитель часто указывает диапазон размеров поперечного сечения кабеля или группы проводов. Например, надпись 11-18 мм означает, что хомут не удержит проводник диаметром 20 мм.

Для электропроводки по потолку используют крепёж, состоящий из отдельного пластикового дюбеля и стяжки, которая крепится шурупом или продевается через пазы опорной площадки.

Для тяжёлых кабельных сетей устанавливают анкерные металлические дюбель-хомуты. Для этого перфоратором сверлят бетон, кирпич, газобетон.

Важно! Крепление кабеля к потолку и стенам из дерева представляет собой гвоздь с пластиковой или металлической планкой. Гвоздевые скобы применяют для монтажа проводки не только по дереву, но по фанере и ДСП

Как правильно использовать

Конструкция стяжки проста. Хомут затягивается самостоятельно или специальным инструментом. Усилие затяжки устанавливается прямо на инструменте. Используя инструмент, можно ускорить дело. Сегодня можно увидеть кабельные стяжки с крепежами, анкерными крепежами, шильдиками и прочими элементами. Для закрепления хомута понадобится использование самоклеющейся площадки под стяжку. Для бетонной или кирпичной установки используются дюбели.

Внутренние кабельные хомуты используются в квартирах в качестве вспомогательной детали. Высокопрочные, выпускаются в разных цветовых формах. Создают в помещениях эстетичность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
