Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.
  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод

Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Маркировка SMD конденсаторов

Маркировка SMD конденсатора

Первая и вторая цифры обозначают ёмкость, а третья — множитель. Для примера конденсатор на рисунке 100000000 пФ или 100 мкФ с напряжением 16 вольт.

Есть система маркировки из двух символов. Первая буква — числовое значение, вторая — множитель (степень десяти). Общее значение даёт ёмкость в пФ:

Буква A B C D E F G H J K a L
Значение 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 25 2.7
Буква M N b P Q d R e S f T U
Значение 3.0 3.3 3.5 3.6 3.9 4.0 4.3 4.5 4.7 5.0 5.1 5.6
Буква m V W n X t Y y Z
Значение 6.0 6.2 6.8 7.0 7.5 8.0 8.2 9.0 9.1
Цифра 1 2 3 4 5 6 7 8 9
Множитель 10 101 102 103 104 105 106 107 108 10-1

К примеру, J5 = 2,2x 105 = 220000 пФ = 0.22 мкФ, или M9 = 3.3 x 10-1 = 0.33 пФ

Танталовые конденсаторы первым символом часто указывается напряжение:

Напряжение (вольт) 4 6.3 10 16 20 25 35 50
Код G J A C D E V H

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Таблица для расшифровки маркировки керамических SMD накопителей

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

Маркировка современных импортных электролитических конденсаторов

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Двухстрочная маркировка электролитических конденсаторов

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Обозначение танталовых смд накопительных компонентов

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод

Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

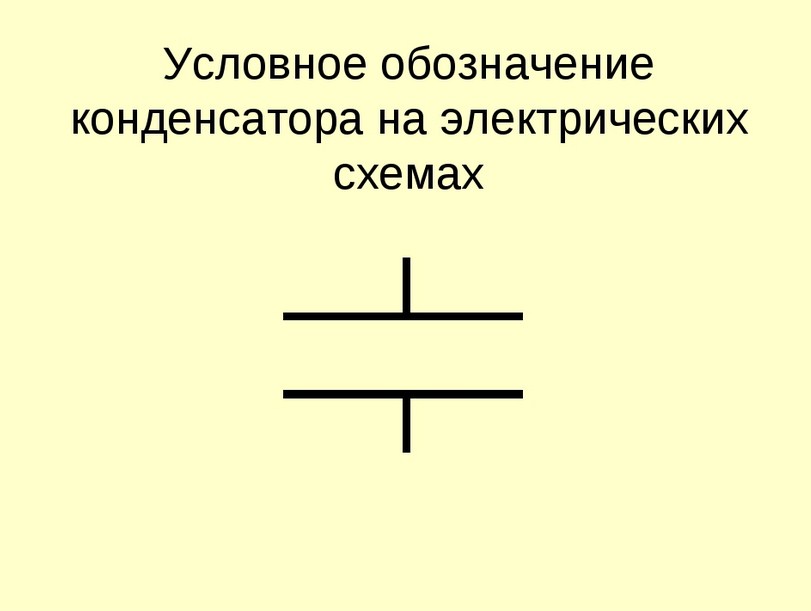

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Графическое обозначение смд накопителя на электрической схеме

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Маркировка SMD-компонентов

В силу того, что монтаж данных конструкций выполняется роботами (в отличие от электронных деталей советских времен, монтировавшихся специалистами по радиотехнике), кодировки на корпусах не всегда имеют вид, легко считываемый человеком. Смысл маркировки – помочь тому, кто осуществляет монтажные или ремонтные работы, определить, что за модель перед ним. Роботу маркировка безразлична, ее непонятность не сказывается на качестве сборки, однако радиотехнику-любителю при ремонте платы порой приходится поработать со справочной литературой, чтобы разобраться, какая это деталь.

Универсальная таблица цветов

Для детального изучения данной методики можно рассмотреть отечественный ГОСТ 175-72. По действующим правилам, каждому цвету соответствует определенная цифра. Серебристый и золотой – обозначают десятичные части.

С помощью универсальной таблицы выполняют расшифровку цветовых обозначений

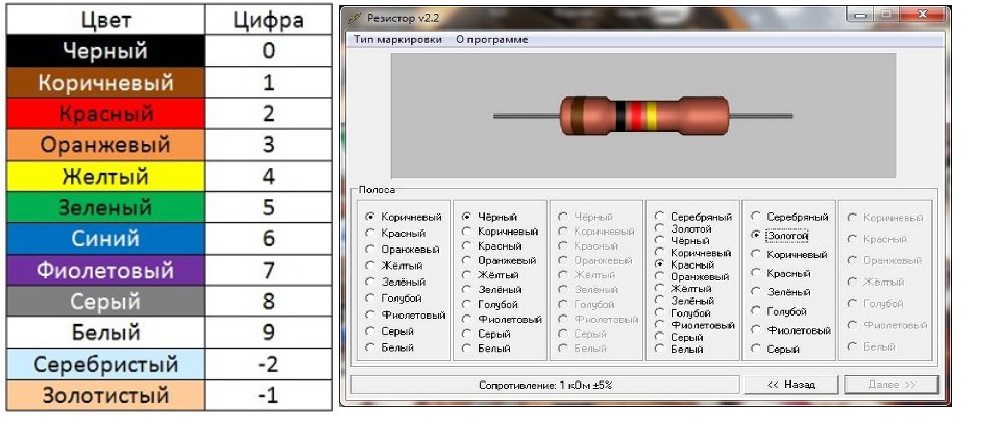

На рисунке показан пример специализированной программы. С помощью подобных калькуляторов упрощается определение номинала. Расчет выполняется автоматически. Чтобы узнать значение в цифровой форме, достаточно сделать отметки в соответствии с расцветкой определенного радиокомпонента.

READ  Диэлектрики. виды и работа. свойства и применение. особенности

Стандартные ряды номиналов

Чтобы выбирать серийную продукцию без ошибок, следует напомнить о применении специальных обозначений рядов. Для Е12, например, разрешенное отклонение от номинала составляет не более 10% в сторону увеличения/ уменьшения. Стандартные значения (15; 18; 22 и другие) рассчитаны таким образом, чтобы при максимальной погрешности исключить ошибки. Разница между соседними позициями должна быть от 200% или более, по сравнению с установленным допуском.

Погрешности для других рядов «Е» приведены в следующем перечне (%):

  • 192 (0,5);
  • 96 (1);
  • 48 (2);
  • 24 (5);
  • 6 (20).

К сведению. Изделия с минимальным отклонением от номинального значения электрического сопротивления маркируют тремя значащими кольцами (цифрами). Дополнительными полосами обозначают множитель и определенный допуск.

Назначение резисторов SMD

Пассивный элемент электрической сети, необходимый для ограничения величины тока, протекающего через неё, называется резистором. Схема питания светодиода требует обязательного последовательного включения резистивного компонента.

Схема питания светодиода

Название этих деталей имеет приставку SMD (Surface Mounted Device) – английская спецификация, говорящая о миниатюрных размерах. При поверхностном монтаже такие устройства припаиваются непосредственно к контактным площадкам на печатной плате. Такой способ не требует индивидуальных отверстий для выводов. Сами выводы, как таковые, отсутствуют. Тем не менее, обладая маленькими габаритами, такие резистивные элементы не уступают другим аналогам ни в мощности, ни в характеристиках.

Корпуса чип-компонентов

Корпуса для компонентов делают из различных типов материалов. В наибольшем ходу – корпуса в форме цилиндра из стекла и металла и прямоугольные коробки из керамики или пластика. Есть приборы относительно сложной конструкции, например, вертикальные розетки-коннекторы, ответственные за соединение с локальной сетью Ethernet.

Элементы монтажа можно квалифицировать по сочетанию двух параметров: габаритов и числа выводов. Наименьшее количество выводов (при их наличии), встречающееся у этих изделий, – 2. Иногда встречаются приборы с многочисленными выводами, даже более 8, это может сочетаться с очень мелким размером. Есть детали совсем без выводов, тогда припаивание осуществляется через контактные площади или специальные шарики. У разных отечественных и зарубежных производителей есть некоторые отличия в обозначениях маркировки и в размерах производимых изделий (к примеру, конденсаторы отличаются параметром высоты). Существует классификация корпусов, в которой каждому виду присваивается код из 3-5 латинских букв (например, SOT – маленький транзистор с тремя выводами).

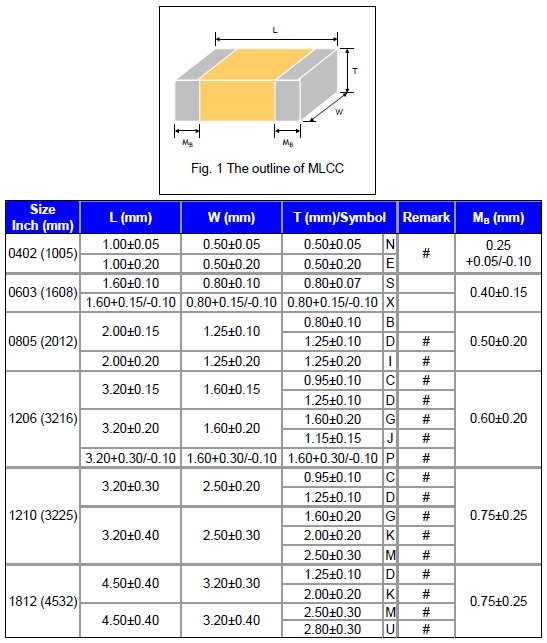

Размеры корпусов SMD

Основные параметры для расчетов

Необходимо рассчитать допустимые режимы работы. Для этого учитывается следующий набор характеристик:

  1. Емкость. При использовании тантала достигаются ее высокие значения за счет площади структуры и ее пористости.
  2. Номинальное напряжение. Танталовые электролитические конденсаторы рекомендуется использовать при значениях ниже заявленного номинального – 75В.
  3. Импеданс – полное сопротивление. Уменьшается с ростом рабочей частоты.
  4. Последовательное сопротивление – ESR.
  5. Максимальный уровень перегрева. Он же – рассеиваемая мощность.

Точные значения параметров можно найти в технической документации, поставляемой с устройством.

Цветовая маркировка конденсаторов

Ещё один способ маркировки конденсаторов — нанесение цветных полос или точек. В данном случае имеет значение не только цвет, но и положение полосы или точки по отношению к другим. Так как нужно не ошибиться с началом иначе расшифровка будет не точная, а это чревато.

Расшифровка цветовой маркировки конденсаторов

По положению полоски/точки обозначают следующее:

  • первые три — это ёмкость, но без указания размерности;
  • четвёртая — множитель (показатель отрицательной степени);
  • пятая — допуск;
  • шестая и седьмая — температурный коэффициент.

Первые четыре полоски должны быть всегда. Если дальше какая-то (или всё) отсутствует, это значит, что либо параметр не нормирован, либо просто не указан. Если надо знать точно, придётся искать точные данные.

Видео

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Другие способы маркировки ёмкости конденсаторов

В случае четырёхзначной маркировки на конденсаторе она расшифровывается также как описано выше. Только ёмкость закодирована тремя цифрами и только последняя — минусовая степень 10.

Ещё десятичные указатели заменяют мультипликаторами. Это условное обозначение единиц измерения.

  • p — пикофарад;
  • n — нанофарад;
  • μ — микрофарад;
  • m — миллифарад.

Причём играет роль и место буквы по отношению к цифрам. Она ставится вместо запятой. При расшифровке маркировки конденсаторов такого типа мысленно ставим запятую на место буквы. Рассмотрим несколько примеров чтобы было понятнее о чём идёт речь.

В цифробуквенных кодировках ставят буквы на место запятой

  • p50 — это 0,5 пФ;
  • 1p5 — это 1,5 пФ;
  • 15p — это 15 пФ;
  • 150p — расшифровывается как 150 пФ.

С другими буквами маркировка конденсаторов такого типа расшифровывается аналогично. В маркировке конденсаторов российского производства используются аналогичные буквы российского алфавита. Для пикофарад — п, для микрофарад — мк, для милифарад — м, нанофарды — н.

Кодировка номинального напряжения конденсатора Напряжение
m 25V
I 40 (50)V
a 63V
b 100V
c 160V
d 250V
e 400V
f 630V
h 1000V
i 1600V
без маркировки 500V

Номинальное напряжение указывает при каком максимальном значении конденсатор может работать длительное время без изменения свойств. Оно кодируется маленькими латинскими буквами. Стоять может в любом месте. Перед числовым значением, после него, в первой или второй строчке.

Габаритные размеры (мм)

Серия CA

Код ФD L A H I W P K
A 3,0 5,4 3,3 4,5 max 1,5 0,55±0,1 0,6 0,35+0,15 (-0,20)
B 4,0 5,4 4,3 5,5 max 1,8 0,65±0,1 1,0 0,35+0,15 (-0,20)
C 5,0 5,4 5,3 6,5 max 2,2 0,65±0,1 1,5 0,35+0,15 (-0,20)
D 6,3 5,4 6,6 7,8 max 2,6 0,65±0,1 2,2 0,35+0,15 (-0,20)
E 8,0 6,2 8,3 9,4 max 3,4 0,65±0,1 2,2 0,35+0,15 (-0,20)
F 8,0 10,2 8,3 10,0 max 3,4 0,90±0,2 3,1 0,70±0,20
G 10,0 10,2 10,3 12,0 max 3,5 0,90±0,2 4,6 0,70±0,20

Серия CB

Код ФD L A H I W P K
B 4,0 5,4 4,3 5,5 max 1,8 0,65±0,1 1,0 0,35+0,15 (-0,20)
C 5,0 5,4 5,3 6,5 max 2,2 0,65±0,1 1,5 0,35+0,15 (-0,20)
D 6,3 5,4 6,6 7,8 max 2,6 0,65±0,1 2,2 0,35+0,15 (-0,20)
E 8,0 6,2 8,3 9,5 max 3,4 0,65±0,1 2,2 0,35+0,15 (-0,20)
F 8,0 10,2 8,3 10,0 max 3,4 0,90±0,2 3,1 0,70±0,20
G 10,0 10,2 10,3 12,0 max 3,5 0,90±0,2 4,6 0,70±0,20

Условные обозначения конденсаторов

В России существует система условных графических обозначений, включающая УГО конденсатора. Визуальной репрезентации этих устройств, а также резисторов посвящен отдельный ГОСТ, входящий в Единую систему конструкторской документации. Используются также международные стандарты – IEEE.

Конденсатор с постоянной емкостью

Такие элементы выпускаются с поляризацией и без нее. Неполяризованные изделия мелкого размера имеют широкую сферу применения, их можно подсоединять в разных направлениях. На схеме их обозначают двумя параллельными короткими черточками, находящимися под прямым углом к линиям соединения. На корпусе устройства указывают его емкость, нередко без единиц измерения (0,1 – это 1 микрофарад).

READ  Светодиодная подсветка витрин: технология, особенности, монтаж

Графическая репрезентация элемента с постоянной емкостью

Код номера конденсатора

Первая пара знаков показывает емкость, цифра следом за ними – количество нулей. Единица измерения – пикофарад. Иногда на такой маркировке присутствуют буквы, они обозначают допуск в процентах и номинальное напряжение.

Поляризованные конденсаторы

Самым распространенным типом полярного конденсаторного элемента является электролитический. Такие изделия выпускаются в форме цилиндров или в осевом исполнении. Первый вариант несколько компактнее и дешевле. Выводы у него находятся с одной из сторон, тогда как у осевых вариантов – на разных. Поскольку устройства относительно крупные, на их корпусах указываются номинальное напряжение (оно у них относительно низкое) и емкость.

Важно! При подключении этих изделий необходимо строго соблюдать полярность, иначе они могут выйти из строя или даже взорваться. Так в схемах показывают поляризованные элементы

Так в схемах показывают поляризованные элементы

Танталовые конденсаторы

Эти изделия крайне компактны, ставят их в тех случаях, когда важно минимизировать габариты. В прошлом их маркировали двумя цветными полосами (каждый цвет соответствовал цифре) и пятнышком белого или серого цвета (в первом случае значение полос в микрофарадах делили на 10, во втором – на 100)

Если повернуть предмет пятном на себя, на правой стороне будет находиться полюс «плюс». Возле выводов также рисовалась полоса, указывающая напряжение. Современные модели маркируются цифровыми значениями параметров.

Переменные конденсаторы

Из-за очень малой емкости эти детали имеют узкую сферу применения – в основном они используются в радиосхемах. Графически переменные элементы изображаются традиционным символом из пары коротких параллелей, зачеркнутых наклонной стрелой. Емкость указывают не четкой цифрой, а диапазоном.

Обозначение переменных изделий

Конденсаторы-триммеры

Это суперминиатюрные изделия, монтируемые прямо на печатную плату. Поскольку показатель емкости меняется только при настроечных работах, такие элементы получили название подстроечных. Графическое представление отличается от стандартного для переменных конденсаторов только тем, что вместо острия стрела снабжена перпендикулярной черточкой.

Это изделие с двухслойным строением и довольно большой емкостью (до 10 Ф). На границе электродной поверхности и электролита у таких устройств возникает пространство статичных носителей заряда. В отличие от электролитических вариаций, способ хранения энергии здесь – электростатическое поле. Сочетание большой площади поверхности и малой толщины пространства обеспечивает столь высокий показатель емкости. Обозначается как символ конденсаторного элемента с перпендикулярной ему вертикальной линией, помещенный в круг. При этом в верхней правой и нижней левой четвертях, на которые символ и вертикаль делят круг, находятся линии, сходные с графиком полусинусоиды.

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Конструктивные особенности резисторов SMD

Изготовление чип-резистора представляет собой результат производства по плёночной технологии. Слой резистивного покрытия в виде плёнки различной толщины наносится на подложку. Такая подложка осуществляет:

  • обеспечение изоляции;
  • отвод тепла.

Она же является основанием. Сопротивление такого чипа напрямую зависит от материала и толщины плёночного покрытия. Сложность работы с толщиной выделило два вида технологии изготовления чип-резисторов:

  • Thick Film – толстоплёночные (70-10 мкм);
  • Thin Film – тонкоплёночные (до 50 нм).

Первые порой именуют керметными, из-за метало-оксидного состава порошков. Порошок в виде пасты наносится на основу, используется трафаретная печать. После чего выполняют вжигание в печи, доводя температуру до 9000 С.

Вторые изготавливают при помощи ионного вакуумного напыления сплава никеля с нихромом. Так достигается точность сопротивления с допуском 0,01% в обе стороны.

Оба типа в итоге подгоняют к заданным значениям сопротивления при помощи лазерного тримминга (обрезания).

Внешне различить, к какому виду принадлежит резистор, трудно. Технология Thick Film Chip Resistors несколько проще, потому такие элементы дешевле.

Устройство резистора smd

Пассивный двухполюсник, обладающий определённым сопротивлением, имеет различную форму. Бывают следующие геометрические разновидности:

  • прямоугольник;
  • квадрат;
  • овальные очертания (заниженный по высоте профиль).

Если говорить о стандартном типоразмере подобных компонентов схемы, то преимущественно используется стандарт JEDEC. Типоразмер имеет определённый код, информирующий о размерах в длину H и ширину W.

Таблица типоразмеров smd-резисторов

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

«>

Строение и технология производства

Тантал и алюминий – приоритетные металлы в производстве конденсаторов. Это объясняется возможностью регулировать толщину непроводящего оксидного слоя, что напрямую влияет на емкость. Сам конденсатор состоит из:

  • положительного (анод) и отрицательного (катод) электродов;
  • диэлектрика – оксидной пленки;
  • электролита – токопроводящей среды, в данном случае твердотельной.

Структура конденсатора

Отличие тантала от алюминия становится понятно, если разобраться в процессе формирования конденсатора. Первая особенность – анод. Спрессованный танталовый порошок нагревают в вакууме для получения характерной «губки».

Формирование диэлектрика

Диэлектрик получается в результате окисления – на поверхности образуется непроводящая пленка. На этом этапе проявляется преимущество металла: толщину слоя можно контролировать, меняя подаваемое напряжение.

READ  Подсветка для картин и зеркал: особенности подбора

Твёрдотельный электролит

Используется диоксид марганца. Технология производства следующая:

  1. «Губка» с диэлектрическим танталовым слоем пропитывается марганцевыми солями.
  2. Структуру подвергают термической обработке. Это нужно для формирования диоксида.

Процедуру повторяют несколько раз до полного покрытия поверхности электролитом.

Особенности катода танталового конденсатора

Внимания заслуживает и отрицательный электрод. Контакт электролита с катодом улучшают при помощи слоя графита, покрытого серебром. Поэтому сам тантал – не единственный редкий и дорогой материал в производстве.

ESR танталовых конденсаторов

Эквивалентное сопротивление (ESR) определяется по частотам:

  • низким – по сопротивлению пленки тантала;
  • высоким – диоксида марганца.

Сопротивление, а с ним и ESR, во втором случае уменьшается с повышением температуры.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) H, мм (дюйм) A, мм Вт
0201 0.6 (0.02) 0.3 (0.01) 0.23 (0.01) 0.13 1/20
0402 1.0 (0.04) 0.5 (0.01) 0.35 (0.014) 0.25 1/16
0603 1.6 (0.06) 0.8 (0.03) 0.45 (0.018) 0.3 1/10
0805 2.0 (0.08) 1.2 (0.05) 0.4 (0.018) 0.4 1/8
1206 3.2 (0.12) 1.6 (0.06) 0.5 (0.022) 0.5 1/4
1210 5.0 (0.12) 2.5 (0.10) 0.55 (0.022) 0.5 1/2
1218 5.0 (0.12) 2.5 (0.18) 0.55 (0.022) 0.5 1
2010 5.0 (0.20) 2.5 (0.10) 0.55 (0.024) 0.5 3/4
2512 6.35 (0.25) 3.2 (0.12) 0.55 (0.024) 0.5 1
Цилиндрические чип-резисторы и диоды
Типоразмер Ø, мм (дюйм) L, мм (дюйм) Вт
0102 1.1 (0.01) 2.2 (0.02) 1/4
0204 1.4 (0.02) 3.6 (0.04) 1/2
0207 2.2 (0.02) 5.8 (0.07) 1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) T, мм (дюйм) B, мм A, мм
A 3.2 (0.126) 1.6 (0.063) 1.6 (0.063) 1.2 0.8
B 3.5 (0.138) 2.8 (0.110) 1.9 (0.075) 2.2 0.8
C 6.0 (0.236) 3.2 (0.126) 2.5 (0.098) 2.2 1.3
D 7.3 (0.287) 4.3 (0.170) 2.8 (0.110) 2.4 1.3
E 7.3 (0.287) 4.3 (0.170) 4.0 (0.158) 2.4 1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса L* (мм) D* (мм) F* (мм) S* (мм) Примечание
DO-213AA (SOD80) 3.5 1.65 048 0.03 JEDEC
DO-213AB (MELF) 5.0 2.52 0.48 0.03 JEDEC
DO-213AC 3.45 1.4 0.42 JEDEC
ERD03LL 1.6 1.0 0.2 0.05 PANASONIC
ER021L 2.0 1.25 0.3 0.07 PANASONIC
ERSM 5.9 2.2 0.6 0.15 PANASONIC, ГОСТ Р1-11
MELF 5.0 2.5 0.5 0.1 CENTS
SOD80 (miniMELF) 3.5 1.6 0.3 0.075 PHILIPS
SOD80C 3.6 1.52 0.3 0.075 PHILIPS
SOD87 3.5 2.05 0.3 0.075 PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
