Профиль для светодиодной ленты своими руками

Монтаж углового профиля

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Светодиодные ленты в интерьере

Как правило, светодиодные ленты применяются в интерьере, в автомеханике, вместо основного освещения в офисах и на предприятиях. Подсвечивать можно элементы мебели, короб из гипсокартона (специальные, нынче модные выступы, сформированные в качестве декора под потолком), зеркало с незамысловатым узором и т.д. Подсветку можно монтировать множествами различных способов, подчеркивая ее эстетизм. Очень часто, led используют для подсветки потолка. Освещение потолка светодиодной лентой создает завораживающий эффект, наделяя интерьер и все предметы декора должной дороговизной. Во многих случаях, ваши гости даже не поймут, откуда именно исходит чистый и рассеянный свет.

Виды

Профили делятся на 3 вида:

накладные – те, что накладываются сверху на поверхность или подвешиваются на ней

угловые – ставятся в угол шкафа, потолка и светят как правило под углом в 45 градусов к поверхности

врезные – имеют по бокам выступы, которые закрывают неровности и сколы по краям паза, куда они и вставляются

Паз специально создается на поверхности, и профиль после погружения в него получается на одном уровне с этой самой поверхностью.

Так как основная функция светодиодного профиля это отвод тепла, то очень важным параметром на который следует обращать внимание является площадь его поверхности. Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Чем они выше, тем лучше. Поэтому при монтаже обязательно сохраняйте свободный доступ для воздуха к каждой стороне.

Например, при установке накладного профиля как минимум одна поверхность (нижняя) уже оказывается изолированной. Поэтому на ней необходимо делать специальные проставки.

Это могут быть пластиковые или металлические элементы. Лучше всего использовать для этого заводские крепежные клипсы.

Главное обеспечить проход воздуха под подложкой.

Расстояние от стены до нижней поверхности желательно выдержать хотя бы в 3мм.

Есть еще профиля идущие в комплекте со съемным основанием. В них сначала основание крепится к поверхности, а уже в него вставляется сам профиль. Между ними и обеспечивается необходимый зазор.

Правила создания зазоров относится и к бортам. Нельзя их монтировать, что называется впритык с другой поверхностью.

Высокие бортики кроме лучшего охлаждения имеют еще одно преимущество. Благодаря им, внутри можно легко разместить специальные коннекторы для соединения отрезков ленты.

При низких бортах придется удалять верхнюю закрывающую крышку с коннектора. А сам коннектор вставлять сбоку, предварительно немного сточив его напильником.

Исходя из вышеизложенного, лучше всего использовать именно накладные профили. Другие виды в любом случае окажутся закрытыми от воздуха с какой-либо из сторон.

Как только врезной профиль вставляется в паз, у него сразу изолируются три стороны. Остается только площадь верхнего выступающего бортика, а этого будет явно недостаточно.

Рекомендуется выбирать модели у которых эта площадка будет как можно шире. Во-первых, лучшее охлаждение, а во-вторых вам не потребуется с точностью до миллиметра прорезать паз в мебели. Ошибетесь и профиль просто провалится туда.

Фактически, врезные виды выполняют только одну функцию – декоративную. Для мощных светодиодных лент при отсутствии пустот и зазоров их лучше не использовать, максимум для лент до 9,6 Вт/метр.

То же самое относится и к угловым моделям. Когда вы их ставите в угол, то сразу изолируете его с двух сторон.

Поэтому подобные профиля не желательно использовать именно как теплоотвод при работе с яркими и мощными светодиодными лентами SMD 5050, 5630, 5730.

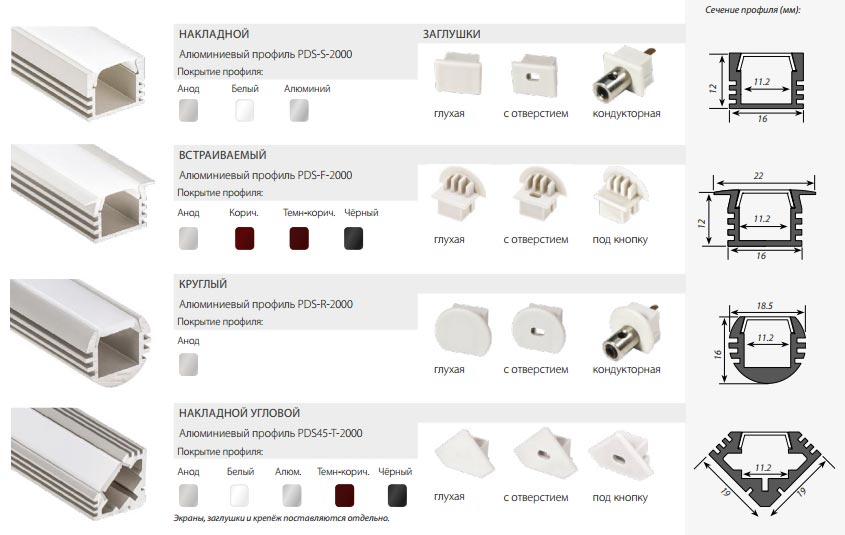

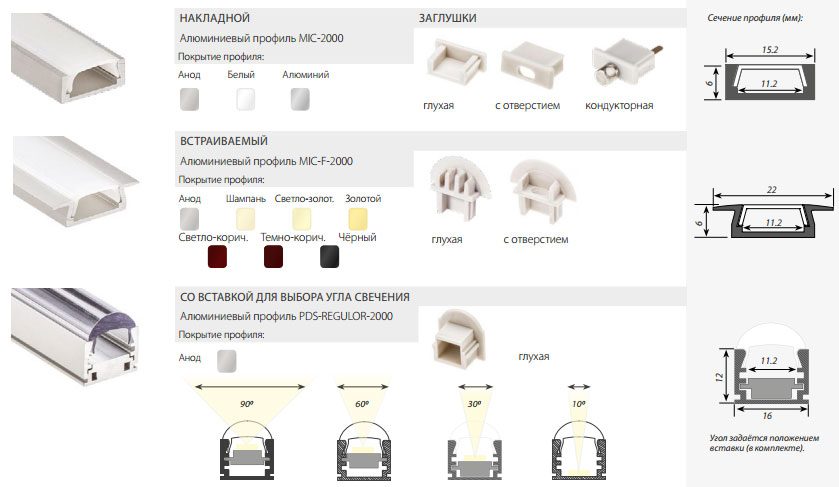

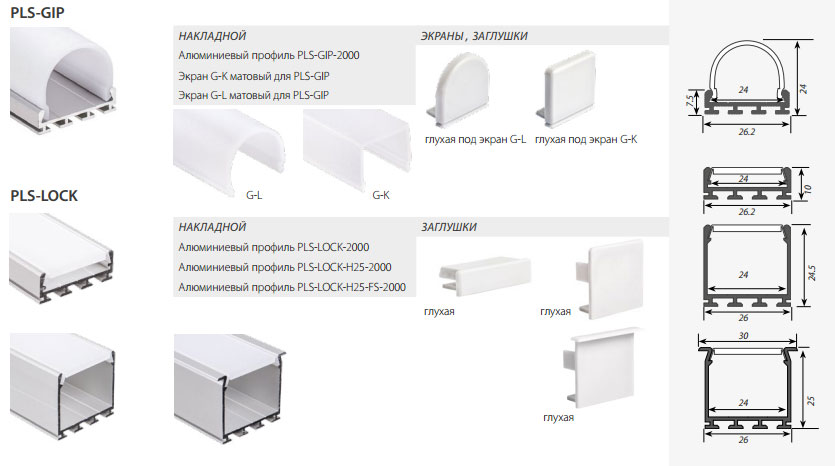

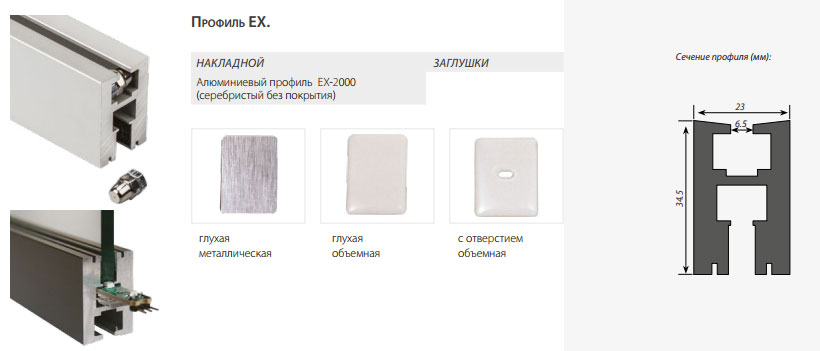

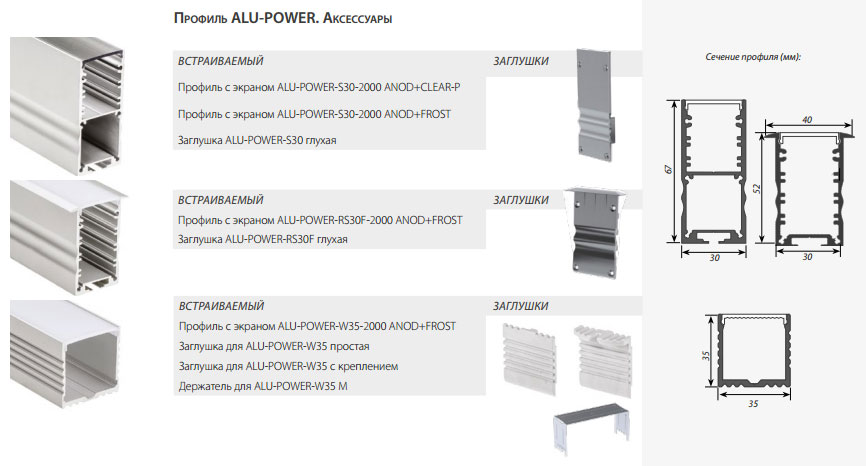

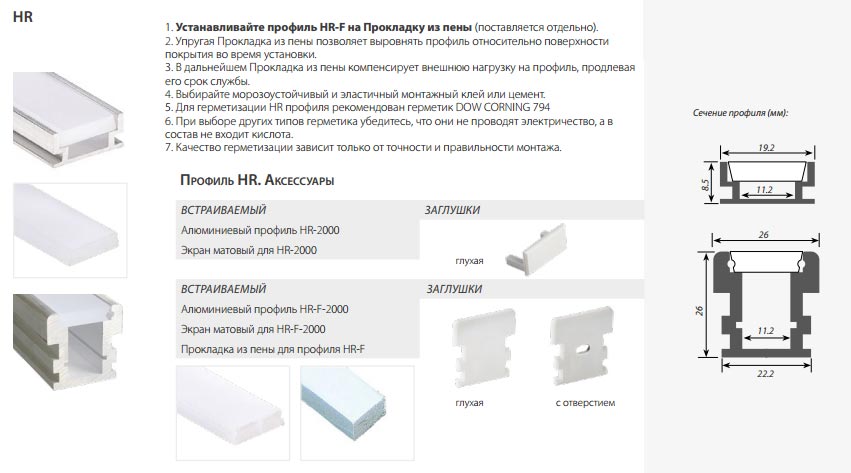

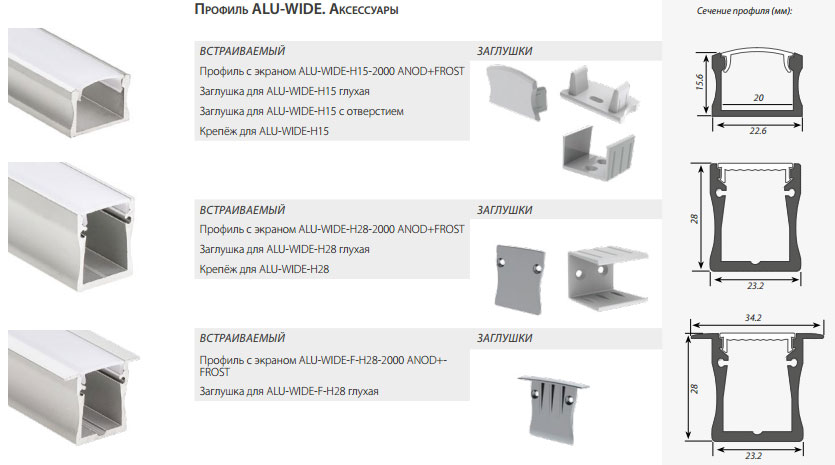

Несколько разновидностей алюминиевых профилей от Klus, комплектующие к ним и размеры:

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

в размерах

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

READ  Как обжать сетевой кабель без инструмента (отверткой)

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Профиль для светодиодной ленты своими руками− можно ли сделать и как

В связи с доступностью приобретения светодиодных лент, их хорошими техническими характеристиками в плане энергосбережения, а также возможностью создания индивидуального стиля с их использованием − вопрос самостоятельного изготовления профиля для их установки является достаточно актуальным для многих пользователей. Основными условиями успешного изготовления профиля своими руками являются: наличие свободного времени, способность творчески мыслить, а также умение работать с ручным слесарным инструментом.

Для самостоятельного изготовления профиля достаточно начальных навыков работы с ручным инструментом

Во-первых, для изготовления профиля, служащего основанием для последующего монтажа светодиодных лент, могут послужить электрические кабель-каналы, которые широко представлены на рынке электротехнических изделий. В этом случае кабель-канал монтируется как при прокладке электрических и слаботочных проводов, а LED-лента укладывается в его внутреннее пространство. Крышку кабель-канала в этом случае устанавливать не надо, а в качестве рассеивателя можно использовать декоративную плёнку или вообще обойтись без него. Ещё один вариант – это использовать электротехнический плинтус или декоративный, оснащённый каналом для прокладки проводов и кабелей.

Использование пластикового обрамления ступеней для монтажа светодиодных источников света

Монтаж подобных элементов выполняется в соответствии с прямым предназначением, а светодиодная лента закладывается во внутреннее пространство имеющегося на плинтусе канала.

При разъёмной конструкции изделия вынимаемая часть извлекается, а рассеивателем может служить, как и в случае использования электрического кабель-канала, декоративная плёнка или иной прозрачный материал, закрепляемый на поверхности плинтуса. В случае использования неразъёмных изделий, необходимо выполнить разрез наружной поверхности плинтуса, тем самым обеспечить проникновение света, излучаемого источником во внутреннее пространство помещения, а также обеспечить отвод тепла, вырабатываемого светодиодами во время работы.

Использование строительного пластикового профиля для монтажа LED ленты

Когда необходимо выполнить подсветку ступеней лестницы или иных строительных конструкций, на которых должны быть установлены специальные элементы, имеющие пустоты (прорези, щели и т.д.), то в этих местах также можно выполнить укладку светодиодных лент. В этом случае, возможно, придётся выполнить расширение имеющихся пустот, после чего они могут быть использованы как профили для монтажа элементов подсветки и декора. При выполнении подсветки в углах строительных конструкций или предметов мебели и интерьера для монтажа светодиодной ленты можно использовать пластиковые или алюминиевые строительные профили, которые используются при отделочных работах. В этом случае они монтируются в месте предполагаемого размещения при помощи подходящих для этих целей элементов крепления. Используется светодиодная лента, имеющая клеящее основание, при помощи которого она и крепится к используемому строительному профилю.

Благодаря липкой основе LED лента может крепиться непосредственно к поверхности строительных конструкций и элементам декора

Статья по теме:

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

одноцветные или монохромные

цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

открытые

защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

SMD3528

SMD5050

Менее популярны:

SMD2835

SMD5630 (5730)

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

на двухсторонний скотч

на саморезы или дюбеля

на клей

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Три главных разновидности профилей

С точки зрения конструкции, led профиль является направляющей из алюминия, содержащей экран. Рассеиватели бывают прозрачными или матовыми. Конструкция профиля должна справляться со следующими непростыми задачами:

  • эффективно отводить тепло, тем самым положительно влиять на срок годности светодиодной ленты;
  • защищать источник света и сопутствующую проводку от механических воздействий;
  • равно распределять световой поток (это становится возможным благодаря рассеивателю);
  • представлять собой корпус, благодаря которому светодиодные элементы могут легко монтироваться и демонтироваться на стену, потолок, мебель и т.д.
READ  2 группа по электробезопасности: кому присваивается, разделение обязанностей

Самым часто встречаемым материалом, из которого изготавливают профиль, является алюминий. Для алюминиевого профиля монтаж является самым простым, поскольку метал не только легкий, но и довольно прочный, хоть обладает податливыми свойствами при сборке профиля.

Алюминиевый светодиодный профиль бывает очень разнообразных форм и видов:

  • алюминиевый короб под светодиодную подсветку;
  • гибкий алюминиевый профиль;
  • накладной профиль, использующийся для led ленты.

Металлические профили выполняются не только из алюминия, существует также латунный профиль, медные конструкции. Также, для изготовления профиля, используют пластик, широко распространены профили из поликарбоната. Светодиодный профиль, который изготавливают из этого материала, зачастую либо накладной, либо угловой.

Алюминиевый профиль под светодиодную ленту — гибкая, легкая и упругая конструкция, обладает очень высокими теплопроводными параметрами. Алюминиевый профиль для светодиодной подсветки не будет темнеть, отлично справится с поставленной задачей.

Накладной профиль

Накладной профиль для светодиодной ленты выполняется в форме «П» — типа, имеет самые широкие применения, крепится к основаниям при помощи шурупов (чаще, используются саморезы). Глубина профильной планки соответствует ширине имеющейся светодиодной ленты. Рассеиватели при монтаже накладного профиля вставляются в паз, плотно защелкиваясь на протяжении всей ленты. Чаще всего, этот вид конструкций выполняется из металла. Накладной алюминиевый профиль для светодиодных лент довольно высок в цене, но очень устойчив к окислению, легко моется и выглядит крайне эстетично.

Угловой профиль

Профили для светодиодных лент, в том числе использующиеся для потолочного освещения (для крепления таких угловых лент используют стык между стеной и потолком), имеют самые разнообразные формы, но чаще всего используют угловые профили.

Угловой алюминиевый профиль для светодиодной ленты устроен таким образом, что панели профилей располагаются друг к другу под углом 90 градусов. По краям планок расположен паз для рассеивателей. Внутри профиля, под углом 45 градусов есть небольшая полка, предназначенная для оклеивания светодиодной ленты со стеной. Таким образом, во время работы ленты, свет исходит не во все стороны, а с углом наклона 45 градусов, что создает равномерное освещение во всем помещении. Большое количество светодиодных ламп (особенно моделей, созданных для натяжного потолка) и светильников выпущено именно на базах угловых профилей. Они отлично подходят для освещения торговой площадки или витрины. Такие светильники не забирают пространство, не слепят потенциальных клиентов и из-за них не появляются четкие, контурные тени.

Встраиваемый профиль

Встраиваемые (еще их называют врезными) профили предназначаются для того, чтобы устанавливать светодиодные ленты в специальные ниши. Он, также как и накладной, имеет форму «П» — типа, имеет кромку по всей своей длине. Светодиоды размещены на полочке самого изделия, при этом она скрыта, на ней расположен рассеиватель. Свет исходит от панели под углом 90 градусов, лента крепится к основанию профиля при помощи шурупов или крепкого промышленного клея. Для того, чтобы профиль выглядел эстетично, на его края надеваются специальные заглушки. Встраиваемые профили широко распространены в кухонной мебели, шкафах купе и прочих местах, где принято экономить каждый миллиметр.

Виды

Профиль для диодной ленты наиболее распространен в таких конфигурациях:

  • Полоса;
  • Угловой профиль;
  • Накладной профиль;
  • Встраиваемый (врезной).

Алюминиевая полоса

Полосовой профиль из алюминия для лед ленты, как самый простой и дешевый вариант, используется только для улучшения охлаждения и удобства крепления гибкого источника света. Он не несет защитных функций, но удобен для крепления на изогнутых поверхностях. Накладная полоса практически не занимает места.

Угловой алюминиевый профиль

Как следует из названия, светильник выполнен в виде угла, у которого боковые стенки расположены под углом 90 гр. относительно друг друга. Внутри расположена полка для крепления ленты, а на боковых стенках – пазы, в которые устанавливается рассеиватель.

Угловая конструкция

Такой тип профиля предназначен для монтажа вместо плинтуса на стыки стен и потолка, между полками мебели. Угловой формат наиболее широко применяется, когда надо оформить подсветкой натяжной потолок, поскольку прямая планка крепится к поверхности стены через одну из боковин.

Накладной профиль

Накладной элемент имеет П-образную форму и получил самое широкое применение. Выпускаются конструкции с разной высотой боковых стен. Самая минимальная – составляет несколько миллиметров и ненамного превышает высоту полосового профиля, но при этом имеет защитное стекло.

Накладной светильник

Важно! Даже малая высота не допускает изгиб, поскольку полученная деформация не позволит закрепить рассеивающий экран. Накладной профиль для подсветки допускает крепление на любые ровные поверхности:

Накладной профиль для подсветки допускает крепление на любые ровные поверхности:

  • Гипсокартон;
  • МДФ;
  • Кухонный фартук из любого материала.

Недостатком такого освещения является то, что не всегда возможно скрыть ступень, которая образуется между светильником и поверхностью.

Встраиваемый или врезной алюминиевый профиль

Врезная конструкция предназначена для установки в специально выполненные пазы. Конструктивно такой профиль отличается от накладного специально оформленными кромками, которые скрывают место стыка элемента освещения и поверхности.

READ  Электроэнергия

Врезной светильник

Визуально накладной профиль для ленты выглядит намного эстетичнее, чем накладной, но требует специальных дополнительных работ еще на этапе конструирования мебели. Дополнительный эффект от применения встраиваемых элементов освещения – экономия пространства, поскольку в данном случае внешний стеклянный рассеиватель практически не выступает над поверхностью.

Рассеиватель

Матовый рассеиватель светильника выполняет несколько функций:

  • Защита внутренних элементов от влаги и пыли;
  • Равномерное распределение света от далеко установленных друг от друга светоизлучающих элементов.

В качестве материала для изготовления используется стекло либо прозрачный пластик. Стекло берется специальное закаленное, поскольку обычное довольно хрупкое. Его применяют в конструкциях с мощными светодиодами, поскольку стекло не подвержено действию повышенных температур. Наиболее часто используется прозрачный поликарбонат. Его положительными качествами являются:

  • Стойкость к ультрафиолетовому освещению (не меняет характеристик на солнце);
  • Устойчивость к температурам;
  • Высокая прочность;
  • Долговечность;
  • Стойкость к химическим реагентам.

Заглушки

Чтобы визуально скрыть торец профиля, для каждого типоразмера выпускаются специальные заглушки. Заглушки имеют пазы с защелками, в которые входят дно и стенки профиля, поэтому применение клея необязательно.

Для чего необходим профиль для светодиодной ленты

Популярность этих источников света объясняется компактностью, экономным потреблением электроэнергии, долговечностью и другими известными преимуществами. Тем не менее, практическое применение у обычных пользователей и профессионалов сопряжено с определёнными трудностями:

  • сложно обращаться с миниатюрными изделиями в процессе монтажа;
  • отсутствует защита от попадания брызг, других неблагоприятных внешних воздействий;
  • в базовом исполнении недостаточно эффективен отвод тепла;
  • видны отдельные излучатели, формируется неравномерный световой поток.

Минимальная стоимость такого решения – единственное преимущество

Типовая лента, приклеенная к деревянной поверхности, перегревается. Она не защищена снаружи, поэтому легко повреждается неосторожным действием при уборке помещения. Плохие эстетические характеристики ограничивают сферу применения зонами, скрытыми от прямого обзора. Перечисленные недостатки устраняют с помощью специализированного профиля для LED ленты.

Даже при тщательном изучении с близкого расстояния такие изделия выглядят безупречно

Официальные гарантии на эксплуатацию на типовые светодиодные ленты устанавливают в диапазоне от нескольких месяцев до 3 лет и более. Однако металлический профиль способен выполнять функции радиатора. В таком исполнении уменьшается скорость деградации полупроводникового излучателя, значительно увеличивается срок службы.

Основные виды профилей для подсветки

По материалу изготовления профили делятся на алюминиевые и пластиковые. В состав пластиковых коробов входит поликарбонат. Преимущество этого материала заключается в его эластичности, что позволяет делать закругленные рамки. Другие достоинства пластиковых профилей:

  • низкая стоимость;
  • простота установки;
  • эластичность;
  • возможность выбрать прозрачный или пластиковый корпус;
  • различная фактура (поверхность, окрас).

Металлические профили изготавливают только из алюминия. Они бывают разной длины – 1150, 2000, 2500 мм. Достоинство материала – отведение тепла от источника освещения, в данном случае диодов.

Внешний вид светодиодных лент SMD 3528 и SMD 5050

Светодиоды типа SMD 3528 и их аналоги не нуждаются в теплоотводе. Образцы SMD 5050 необходимо устанавливать на поверхностях с низкой теплопроводностью.

Алюминиевые коробы используются чаще всего для оформления подсветок на кухне, в общественных местах и на ступеньках. Для герметизации корпуса используют специальную ленту, если он монтируется на улице или в помещениях с высоким уровнем влажности.

Изделия делятся на несколько видов и по способу монтажа.

Угловые

Использование светодиодной ленты с применением алюминиевого углового профиля

Такая разновидность используется для установки светодиодной ленты в углах строительных конструкций, шкафов или, например, торгового оборудования. С их помощью удается эффективно скрыть все неровности стыков.

Этот вариант предпочтителен, если требуется обеспечить освещение под углом. Сами по себе диодные источники света излучают раздражающий глаз свет, поэтому обязательно нужно дополнительно устанавливать рассеиватель (почти всегда он прилагается в комплекте).

Встраиваемые или врезные

Внешний вид и пример использования врезного профиля

Главное отличие встраиваемого типа заключается в наличии специальных выступов, которые скрывают неровности краев материала в месте монтажа. Существует два способа установки:

  • В материале проделывают паз, а в его полость вставляется сам профиль.
  • Монтируют в местах изменения материала. Пример: линия соединения плиты и гипсокартона, разных по цвету пластиковых панелей. Скрытая конструкция находится вне досягаемости человеческому глазу, он видит лишь светлую полосу.

Более распространен второй способ, поскольку современный дизайн помещений предусматривает использование разных материалов и фактур, сочетать которые удается благодаря светодиодным лентам.

Накладные

Накладной профиль

Эти модели считаются одними из самых востребованных и популярных изделий. Установить их можно на любую ровную поверхность. Крепятся к ней с помощью качественного двухстороннего скотча, саморезов и клея.

Как правило, в комплект входит не только профиль, но и специальная крышка, изготовленная из пластика. Матовый или прозрачный поликарбонат служит рассеивателем. От назначения освещения будет зависеть вид крышки. Матовые профили применяются для декоративных целей, а прозрачные в освещении. Торцевую сторону закрывают заглушкой.

Корпуса имеют разные геометрические фигуры – круг, конус, квадрат, прямоугольник.

Подвесные

Подвесные профили внешне и по техническим характеристикам напоминают накладные конструкции. Отличие – внешняя сторона изделия гладкая. Простота монтажа, обработки и при необходимости резки позволяет изготовить своими руками большое количество разных по длине светильников.
