Расшифровка степеней защиты ip

Расшифровка

Со всеми показателями можно ознакомится, прочитав содержимое ГОСТ. В таблице представлено описание только тех параметров, которые указаны в характеристиках современных девайсов.

Степень защиты Воздействие внешних угроз и реакция корпуса Протекция от проникновения
IP5x Пылезащита. Присутствует протекция от мельчайших частиц и пыли. Малая часть может просочится внутрь корпуса.
IP6x Пыленепроницаемость. Полноценная протекция от частичек пыли.
IPx4 Брызги воды. Корпус не пропускает воду от падающих ее брызг.
IPx5 Струя воды. Попадание устройства под струю воды не выведет его из строя.
IPx6 Речные и морские волны. Протектирование от сильной струи и волны.
IPx7 Опускание гаджета на глубину водоема в один метр. Ваше устройство будет защищено, даже если оно упало в раковину и сразу же оттуда было изъято. Продолжительно на глубине находится не может.
IPx8 Опускание гаджета на глубину водоема в один метр с возможностью пребывания там до получаса. Протекция устройства при получасовом погружении на метровую глубину.
IPx9 Выдерживание воды высокой температуры. Водостойкость девайса при попадании его под высокотемпературную струю с высоким давлением.

Степень защиты IP68 – распространенный показатель среди флагманских смартфонов и устройств бизнес класса. Протекция от влаги и пыли разрешает случайно упасть с ним в бассейн или не удержаться на берегу, свалившись от очередной морской волны.

Если влагозащита не дотягивает до IP67, то в основных характеристиках девайса это может быть не указано.

А вот если показатель хвастается IP69 – вероятно это простой маркетинговый ход. Такую «WaterProof-защищенность» применяют к оборудованию для интенсивной чистки его горячей струёй воды. Например, химическая или пищевая промышленность. Если заявлена именно IP 69, то в документации должны быть указаны параметры: температура воды, производительность литр/сек, время пребывания в таком состоянии. В противном случае защищенность гаджета пребывает на отметке ИП68, 67 или ниже.

Расшифровка: IP65

Маркировка IP65 – наиболее благоприятная и эксплуатируемая характеристика защищенности приборов, так как на сегодняшний день, таковыми являются большинство бытовых приборов, которые зачастую подвержены многим деструктивным обстоятельствам, поступающим извне. Такие предметы удобны, прочны, наделены качеством долгосрочного функционирования, а также их не страшно случайно залить водой, так как существенных нарушений это не повлечёт.

Подробная расшифровка индексации

  1. Цифра 6 после маркировки IP – это показатель проникновения внешних объектов и пыли. Так как на сегодняшний день выделяют всего 6 уровней, этот – максимальный.
  2. Цифра 5 – показатель удерживания работоспособности при столкновении с водой.

Всего 8 уровней, следовательно, 5 – это достаточная защита для контакта с малым количеством воды без сильного напора.

Класс защиты IP68, что это и на что обратить внимание?

Производители часто хитрят и используют не те термины. Тут лучше пользоваться официальной таблицей описания стандартов, чтобы смартфон работал дольше, и вы правильно поняли инструкцию. Стоит посмотреть и на технические стороны

Если на гаджете есть специализированные заглушки, то важно вставить их в соответствующие разъемы еще до погружения, в обратном случае, можно лишиться своего аппарата

Если на телефон вдруг разлили другую жидкость, к примеру, напиток, то он может корректно работать, если сразу же просушить, протереть его. Но 100% гарантии нет, все индивидуально. Это касается и морской воды, ведь она тоже не чистая, в ней есть соль.

Кроме того, под водостойкостью не подразумевают нормальную работу под большой струей. Естественно, технологии совершенствуются. Производители работают над своей техникой и выпускают вполне достойные варианты, которым можно присвоить высокий класс защиты IP68.

Не стоит преднамеренно устраивать тест-драйв своему девайсу в домашних условиях. Потому как имеет место быть заводской дефект, лучше не рискуйте.

Класс защиты IP

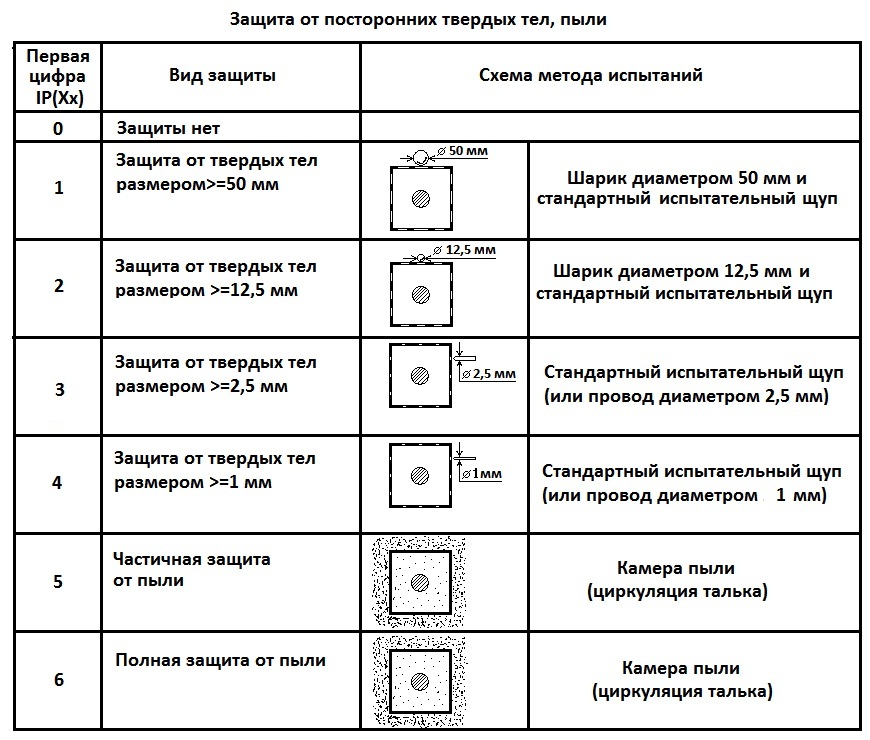

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

 Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

  • 0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
  • 1 уровень – присутствует защита от значительных габаритов в её тыльную область;
  • 2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
  • 3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
  • 4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
  • 5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли;
  • 6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры

  • Цифра 0 – абсолютная незащищенность;
  • Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
  • Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
  • Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
  • Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
  • Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
  • Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
  • Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
  • Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.
READ  Токи фуко

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

КЛАССЫ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ

Класс защиты электрооборудования от поражения электрическим током определяет способ и степень обеспечения безопасности при его эксплуатации. Приведенная ниже таблица содержит перечень основных конструктивных особенностей электрооборудования в зависимости от класса защиты.

Класс защиты Изоляция Заземление Устройство защитного отключения Условия эксплуатации
Только рабочая Помещения без повышенной электрической опасности
00 То же. Наличие индикации опасного напряжения на корпусе прибора Аналогично классу 0
000 Только рабочая + Допускается в условиях повышенной электрической опасности, при наличии средств индивидуальной защиты
0I Только рабочая Специальным проводом на контур заземления Эксплуатация без заземления запрещена
I Через вилку и розетку При наличии заземления ограничений нет, иначе согласно классу 0
I+ Согласно I + С заземлением — без ограничений, при его отсутствии — 000
II Двойная или усиленная Не ограничивается, кроме условий повышенной влажности
II+ Двойная или усиленная + Без ограничений
III Электрические цепи с напряжением свыше =42В или ~36В отсутствуют

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Защита IP. Цифровой индекс.

Степень защиты IР IP х0 IP х1 IP х2 IP х3 IP х4 IP х5 IP х6 IP х7 IP х8 IP х9
Защита отсутствует

от вертикально падающих капель воды

Защитаот падающих под углом 15° от вертикали капель воды

Защища от дoждя
Защита от водных брызг
Защита от водяных брызг под давлением
Защища от мощных водяных струй

от попадания воды при погружении

на определённую глубину

Защита от затопления (глубина указывается дополнительно, в м.)

Вода при чистке под паром / под высоким давлением
IP 0x
Защита отсутствует
IP00

IP 1x
Защита от частиц > 50,0 мм
IP10
IP11
IP12

IP 2x
Защита от частиц > 12,5 мм
IP20
IP21
IP22
IP23

IP 3x
Защита от частиц > 2,5 мм
IP30
IP31
IP32
IP33
IP34

IP 4x
Защита от частиц > 1,0 мм
IP40
IP41
IP42
IP43
IP44

IP 5x

Защита от пыличастично

IP50
IP54
IP55
IP 6x
Защита от пыли полностью
IP60
IP65
IP66
IP67
IP68
IP69K

Увеличение одного из показателей защиты, соответственно ведет к повышению другого,(например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль).

Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.

Стандарт IP69K

Немецкий стандарт DIN 40050-9 расширил МЭК 60529 до степени защиты IP69K. Такая степень защиты применяется для мойки при высокой температуре жидкости и под высоким давлением. Конструкцией корпусов предусмотрена не только сильная защита от пыли (IP6X), но и способность выдерживать длительное воздействие водяных струй под высоким давлением.

Степень защиты IP69K первоначально была разработана для транспортных средств и дорожной техники, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но на сегодняшний день находит применение и в других областях (химическая промышленность и пищевая промышленность).

Что такое IP

IP – сокращение и расшифровка от «International Protection Marking», что переводится приблизительно как «международная оценка защищенности». Это метод классификации защиты содержимого устройства его оболочкой, корпусом от проникновения влаги и мелких частиц (разного рода пыль, в том числе древесная, пластиковая, металлическая, песок) из окружающей среды.

До недавних пор самым защищенным было устройство с маркировкой IP68 – полностью непроницаемая для пыли и влаги оболочка, выдерживающая длительное погружение в воду на глубину нескольких метров. Сейчас появился более агрессивный стандарт – IP69-K. Корпус не только пыль не пропускает, но и выдержит продолжительное погружение в горячую воду под давлением.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

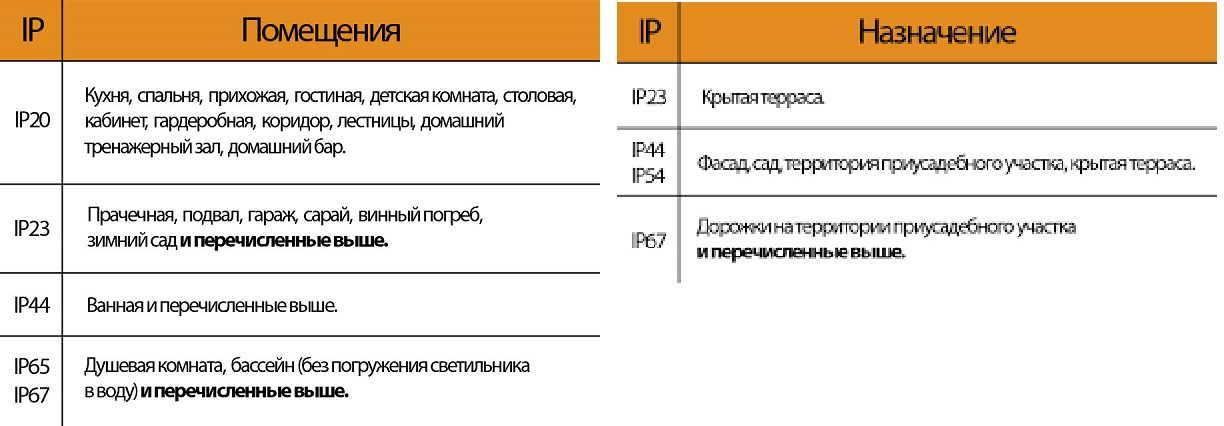

  • Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
READ  Для чего нужен дифавтомат, и какой принцип его работы разного типа: чем отличается, устройство и схема

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

Степень защиты оболочки оборудования

Разберем подробнее и расшифруем, что же означают эти символы. Идентификатор IP – это аббревиатура от английского «Ingress Protection Rating», что в переводе означает «Степень защиты корпуса». Степень электрозащиты каждого класса устройств регламентируется международными стандартами ЕС 60529 (аналог DIN 40050 и ГОСТ 14254-96).

Эти правила предъявляют требования изготовителям электротехники производить аппаратуру, в зависимости от условий эксплуатации и назначения, с разными степенями электрозащиты. Речь идет о градации уровня защиты в конструкции корпуса и применяемых материалах, от простого ограничения доступа человека к токоведущим контактам и механическим частям, до полной изоляции и герметизации устройства от внешней среды.

Расшифровка

Чтобы понять, насколько хорош уровень защиты от пыли и влаги определенного устройства, нужно знать точную расшифровку понятий. Обе цифры стандарта важны:

  • Первое значение определяет уровень защищенности от попадания пыли и твердых предметов;
  • Второе значение определяет защищенность от проникновения в корпус влаги.

Чем выше значение (больше цифра), тем лучше уровень защиты. Характеристики меняются в зависимости от значения, давайте подробно изучим доступные варианты в таблицах.

Степень Размер твердого предмета, от которого защищено устройство Защита от проникновения
Любые предметы могут проникать внутрь корпуса
1 от 50 мм Твердых объектов большого размера
2 от 12,5 мм Объектов среднего размера
3 от 2,5 мм Мелких вещей и изделий
4 от 1 мм Очень маленьких объектов
5 Частично пылезащищенное Мелких частиц и пыли. Небольшое количество пыли может попадать внутрь, но обеспечено надежное соприкосновение с человеком/инструментом
6 Пыленепроницаемое Полная непроницаемость для пыли. Надежное соприкосновение с человеком, проводниками, инструментами

Исходя из данных первой таблички, вы можете понять, что означает степень защиты IP68, каким является уровень защиты IP67:

  • Пыль не проникает в корпус;
  • Существует специальная оболочка для защиты от твердых предметов;
  • Получить легкий доступ к внутренним составляющим не получится.

Чтобы окончательно понять, чем отличается IP67 от IP68, нужно изучить еще одну таблицу, в которую включен второй показатель.

Степень Воздействие водой и влагой, от которых защищается смартфон Защита от проникновения
Отсутствует, влага проникает внутрь корпуса
1 Вертикальные капли Воды, капающей вертикально. Такое попадание не нарушает работу устройства
2 Капли под углом 15 градусов Дождя или брызг воды, падающих вертикально или под углом до 15 градусов
3 Капли под углом 60 градусов Дождя или брызг воды, падающих вертикально или под углом до 15 градусов
4 Брызги Брызг, которые падают под любым углом
5 Струи Струй воды (любой угол)
6 Морские волны Сильных водяных струй и морской влаги
7 Короткое погружение на глубину до метра При кратковременном погружении в жидкость. Постоянная работа не предполагается
8 Погружение на глубину более метра длительностью до получаса При кратковременном погружении устройство может работать до 30 минут
9 Вода с высокой температурой При высокотемпературной мойке под давлением

На основании данных второй таблицы приведем расшифровку степени защиты IP67 от влаги:

  • Устройство выдержит полное погружение в воду;
  • Максимальная степень погружения – до метра;
  • Длительность нахождения в воде небольшая – несколько минут.

Защита от воды IP67 ниже, чем у следующей степени, отмеченной цифрой восемь. Стандарт защиты IP68 от пыли и воды предполагает такие возможности:

  • Аппарат можно погружать на глубину, превышающую метр;
  • Время работы устройства в воде – около получаса.

На основании приведенных выше данных можно сделать однозначный вывод – обязательно обращайте внимание на обе цифры, идущие после обозначения стандарта. А вот как определить, что лучше – IP67 или IP68?

  • Основывайтесь на своих потребностях и желаниях;
  • Если вы можете попасть в экстремальную ситуацию, любите соответствующие виды спорта и отдыха – выбирайте повышенные степени.

Не забывайте о существующих инструкциях, которыми изделия снабжает производитель – там указывается подробная информация, которая необходима пользователю.

Вторая цифра

Следующее значение показателя IP отвечает за его устойчивость к «водным процедурам». Это достаточно важный параметр для тех устройств и приборов, которые должны устанавливаться на улице.

  • 0 — отсутствие защиты от жидкости.
  • 1 — защита от вертикальных капель.
  • 2 — аналогично предыдущему варианту, только устройство можно наклонять на 15 градусов.
  • 3 — устройство защищено от несильного дождя (вода падает под углом до 60 градусов).
  • 4 — полная защита от дождя. Устройство можно поставить любой стороной к брызгам.
  • 5 — струи жидкости не способны нанести серьезный вред устройству.
  • 6 — волны. Вы можете окатить прибор из ведра, но попавшая внутрь жидкость не сможет нанести вреда прибору.
  • 7 — временное погружение. Устройство способно выдержать давление воды на глубине до одного метра. Однако постоянная работа под водой не гарантируется.
  • 8 — прибор может работать под водой на глубине более 1 метра не менее 30 минут.

Теперь вы знаете, что такое IP (степень защиты). Чтобы лучше понять, о чем идет речь, приведем конкретный пример. Недавно анонсированный iPhone имеет степень защиты IP67. Это означает, что даже если вы его уроните в ванну, но сразу достанете, то устройство будет продолжать прекрасно работать. Кроме того, пользователи новых гаджетов могут не беспокоиться о чистке их микросхем от пыли, как это часто случается в других телефонах.

READ  Светотехнические параметры и понятия. часть 1

Как читать IP код – пример расшифровки

В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:

  • IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
  • цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.

Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:

  • полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
  • обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).

Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.

Наиболее распространенные классы защиты и область их применения

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44. Оборудование может использоваться во влажных помещениях.
  • IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
  • Еще несколько классов защиты IP с областью их применения

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

IPX7 – степень защиты устройства от влаги

IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.

Степень защиты IP и уровень защищенности оборудования

Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.

В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.

Шкаф IP54

Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта,  пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.

Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).

Шкаф IP55

Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.

Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.

Исключения и особенности

Нередко вторая цифра связана с первой: если корпус девайса закрыт от струй воды (4-5), он автоматически становится защищенным от контакта с посторонними предметами (5). Но бывают исключения – например, водонепроницаемые чехлы для гаджетов имеют стандарт IP38.

Степень защиты от влаги не кумулятивная после 6-го уровня: корпус может выдерживать погружение в жидкую среду (7), но быть уязвимым для разбрызгивания воды под давлением. Класс защиты для таких девайсов указывается дважды: IP65/IP68 – полная пылезащищенность, противостояние струям воды (не под давлением) и работа в жидкой среде – мощные струи оболочка может не выдержать.

Намеренно проверять соответствие заявленным стандартам на дорогостоящем гаджете строго не рекомендуется. В случае проблем в гарантийном обслуживании – скорее всего, будет отказано.

Что такое степень защиты IPХХ

Символы IP являются аббревиатурой, которая в переводе с английского обозначает «Международные Коды». Цифровые обозначения за символами IP означают степень защиты от пыли и влаги.

В определенной степени в двухзначном цифровом обозначении степень защиты IP имеет некоторую избыточность. К примеру, если устройство имеет максимальную степень защиты от попадания воды, оно автоматически будет защищено от пыли. Дополнительные буквенные обозначения введены для расширения классифицируемых параметров. Если по какому-либо параметру невозможно определить степень защищенности, то на его месте ставится символ «х».

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
