Экспертный обзор всех существующих вариантов соединения проводов

Wago клеммники для соединения проводов

Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

В данной статье предлагаю рассмотреть основные марки клеммников их конструкцию, преимущество перед альтернативными способами соединения, ну и конечно же как их использовать на практике. Ибо молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов

У нас профессиональные электромонтажники о них знают, но применяют с осторожностью

Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

Типы зажимов “Ваго”

Компания выпускает клеммы с зажимными устройствами следующих типов:

  • Пружинные зажимы.
  • Зажимы FIT-CLAMP.
  • Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.

В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Материалы для клеммников «Ваго»

При изготовлении своей продукции, данная компания использует полиамид, в качестве основного материала для изоляции токоведущих частей оборудования. Такой выбор обусловлен тем, что полиамид очень плохо воспламеняется, обладает хорошей устойчивостью к коррозии, а также возможностью самопогашения.

Что касается температурных режимов работы, то полиамид способен кратковременно выдерживать нагрузку в 170 градусов по Цельсию, или в -35 градусов.

Сами же токонесущие элементы изготавливаются из специальной электролитной меди. Кроме того, у них имеется покрытие из олова и свинца. Все это обеспечивает надежную защиту от коррозии. Так как большинство клеммников обладает пружинного типа зажимом, то было необходимо изготавливать пружину из качественной стали. Для этих целей отлично подошла хромоникелевая сталь, которая характеризуется высоким коэффициентом прочности при растяжении.

Весомый плюс в конструкции заключается в том, что есть возможность после подключения одножильных и многожильных проводов изменять начальную конфигурацию. При этом нет необходимости в применении специального инструмента.

Что касается отзывов о данных соединениях, то они следующие.

Скрутка все еще используется, но обычно в частных домах для обустройства сети, где нет подключения энергоемких потребителей. Однако, все больше людей положительно отзывается об использовании клемм Wago. Они обеспечивают гораздо большую надежность, а значит и безопасность от возгорания из-за плохого контакта. Преимущество скрутки по мнению домашних мастеров было в том, что не придется тратить финансовые средства на дополнительное оборудование. Однако, на сегодняшний день эти устройства стоят настолько мало, что пренебрегать повышенной безопасностью от их покупки, становится нецелесообразно.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Варианты видов клеммников Ваго

Зажимы WAGO подразделяют на три самых популярных вида, основным различием между которыми является тип пружины, используемой в механизме:

  • плоская пружина;
  • Cage Clamp;
  • Fit-Clamp.

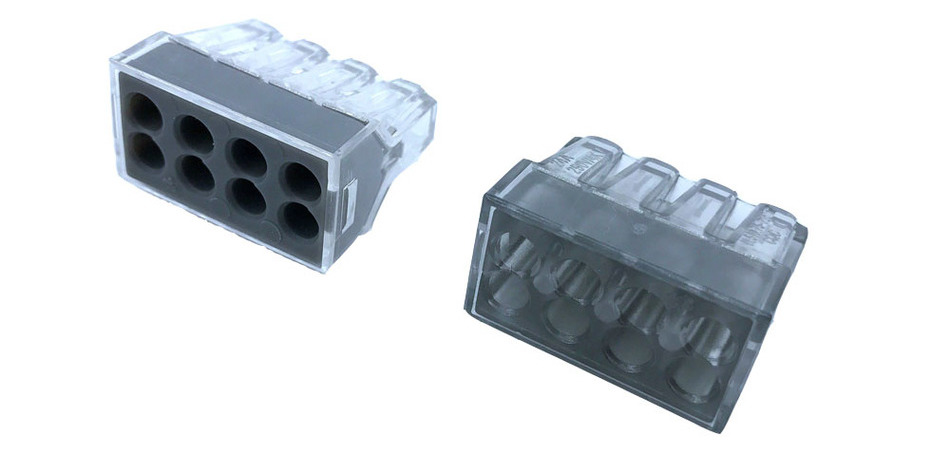

Соединители с плоской пружиной

Наиболее удобный вариант для быстрого монтажа. Повторно такие зажимы не используются. Ими рекомендуется скреплять одиночные проводники с сечением от 0,5 до 4 мм².

Плоскопружинный клеммник

Важно! Если нужно соединить гибкие многожильные кабеля, то перед установкой их спрессовывают

Cage Clamp

Используются профессионалами для подключения ламп и прочих осветительных приборов. Также возможно применение для индуктивных датчиков передвижения, моторов, насосов, теплого пола, установок отопления и распределительных коробок. Они позволяют создавать контакт гибких и многожильных проводников без их предварительного прессования.

READ  Usb-осциллограф своими руками: схема

Cage Clamp

Fit-Clamp

Клеммники, обладающие врезными контактами. Это означает, что не придется заниматься предварительной зачисткой проводов перед их вставкой. Благодаря этому процесс соединения становится еще более простым и безопасным.

Fit-Clamp

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Традиционные способы соединения проводов

Исторически соединения выполнялись скруткой или с использованием винтовых клемм. Скрутка проводов – наиболее простой и распространённый способ монтажа, но и он имеет недостатки:

  • Нельзя скручивать вместе медные и алюминиевые провода.
  • Не следует скручивать многожильные провода.
  • Размер скрутки должен быть не менее пяти витков.
  • Нельзя скручивать провода разных сечений.
  • Чтобы скрутка не ослабела с годами, она либо проваривается, либо применяются специальные подпружиненные колпачки, для медных проводов используют также пайку, но это достаточно трудоемко.
  • Необходимо дополнительно изолировать место скрутки.
  • Не рекомендуется соединять более трёх проводов.

Использование винтовых клемм также имеет ограничения вследствие больших габаритов, малого количества соединяемых проводов, ослабевания винтового соединения со временем и конечно трудоёмкости.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Зажимы для ламп (строительно-монтажные клеммы для светильников)

Для быстрого и удобного подключения ламп или бра, у wago есть специальные клеммы 224 серии. С их помощью можно соединять алюминиевые или медные провода разного сечения и типа (одножильные или многожильные с жесткими проволоками). Номинальное напряжение данного соединения 400 В, номинальный ток:

  • для медных проводников — 24 A
  • 16 A для алюминиевых.

Способы соединения проводов в люстрах и бра при помощи зажимов wago

Сечение подключаемых проводников с монтажной стороны:

  • медные 1,0 ÷ 2,5 мм² – одножильные;
  • алюминиевые 2,5 мм² – одножильные.

Сечение подключаемых проводников со стороны люстры/бра: медные 0,5 ÷ 2,5 мм² – одножильные, многожильные, луженые, опрессованные.

При соединении медных проводов обязательно использование контактной пасты, а алюминиевые провода необходимо зачищать вручную до чистого металла.

Есть у данной продукции два недостатка. Первый — цена на оригинальные клеммы высокая. Второй — есть масса подделок по меньшей цене, но качество их значительно ниже и именно они горят и плавятся. Потому, несмотря на дороговизну, покупать лучше оригинальные изделия.

Другая продукция Wago

Клеммник Wago 4, к примеру, рассчитанный на подключение четырех проводов, обладает такими параметрами. Во-первых, он рассчитан на подключение только одножильных проводов. Во-вторых, в качестве соединительного зажима используется плоско-пружинный вариант. В-третьих, поперечное сечение подключаемых проводников может быть от 0,5 до 2,5 мм2.

Что касается номинальных параметров, то для напряжения это показатель в 450 В, а для тока — 24 А.

Сегодня есть специальная разработка — серия 773. Она была специально выпущена для эксплуатации в распределительных щитах. Это могут быть клеммники Wago 5 773 серии или другие. В данном случае число 5 будет обозначать количество возможных подключаемых проводов. В общем же, в зависимости от нужд и модели, можно присоединить от 2 до 8 кабелей. Что касается модели зажима, то он плоско-пружинный. Разрешается подключать к такому клеммнику одножильные электрические кабели с сечением от 0,75 до 2,5 квадратных миллиметров. Чаще всего применяются 1,5 и 2,5 мм2 проводники. Номинальное рабочее напряжение — 400 В.

Другая серия 273 также применяется в распределительных щитах. Однако, здесь сечение имеет более обширный диапазон — от 1,5 до 4 мм2. Номинальное рабочее напряжение такое же, как у серии 773, и это не случайно. Чаще всего 273 клеммы используются в качестве дополнения к предыдущим. То есть 273 серия может быть 3х. Клеммники Wago этой категории, то есть 273, обычно применяются в тех случаях, когда необходимо коммутировать проводники с сечением более 2,5 мм2.

Есть отдельные коммутационные приборы серии 224, которые предназначены для эксплуатации только с осветительными приборами, к примеру. Эти клеммники Wago 3-224, то есть могут применяться для коммутации трех проводов. Есть сборка, в которой всего два гнезда для кабелей. Рабочее напряжение устройства 400 В, а сечение кабеля может быть 0,5-2,5 мм2. Особенность этого оборудования в том, что со стороны светильника зажимы предназначены для многожильных и тонкожильных кабелей. Со стороны же сети имеется плоско-пружинный зажим, который предназначен для подключения одножильного провода.

Продукция Wago серии 222

Данная компания выпускает много разновидностей своей продукции. Одна из достаточно популярных серий — клеммник Wago 222.

Данная продукция предназначается для соединения или ответвления как многожильных, так и одножильных проводов. Их разрешается применять в цепях лишь переменного электрического тока с максимальным напряжением в 380 В и частотой 50 Гц. Изначально клеммник Wago 222 предназначался для коммутации медных проводников. Однако, разрешается подключать и алюминиевые кабели, если заполнить устройство токопроводящей пастой. Кроме этого, оборудование является универсальным, что позволяет применять его как для осветительных приборов, так и в распределительных щитах.

READ  Как устроен однополупериодный выпрямитель и где применяется

Что касается внешних данных клеммника Wago 413 (полное название серии 222-413), то он очень схож с такими другими известными сериями, как 273 и 773. Она достаточно небольшая по своим габаритам и обладает хорошей защитой токоведущих частей. Небольшая особенность устройства — наличие тестового отверстия. Данная разработка является одной из последних, и сейчас она стала очень популярной в энергетической сфере. Выпускается клеммник Wago 2, 3-х и 5-проводный. Другими словами, возможно одновременное подключение двух, трех или пяти проводников. Разрешается коммутация кабелей с диаметром от 0,08 до 4 мм2.

Основные характеристики прибора следующие:

  • номинальное рабочее напряжение 400 В или 4 кВ;
  • номинальное рабочее значение тока для кабеля диаметром 4 мм2 — 32 А, для кабеля 2,5 мм2 — 24 А;
  • сечение проводников одножильных или многожильных должно быть в пределах 0,08-2,5 мм2;
  • подключение тонкопроволочных кабелей разрешается с сечением 0,08-4 мм2.

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

  • Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
  • Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
  • Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

Что важно знать?

Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Способы соединения кабелей

Задаваясь вопросом, что лучше — скрутка или клеммник, необходимо понимать, где вообще можно применять такие способы соединения. Один из распространенных способов соединения — использование самозажимных клеммников. Очень часто при работе с электрической проводкой приходится соединять между собой алюминиевые и медные провода. В таких случаях вариант со скруткой отпадает сразу, так как кабели отличаются по материалу. До широкого распространения продукции «Ваго» считалось, что лучше всего болтовое соединение. В настоящее же время применяются два вида приспособлений Wago.

Первый тип пружинного соединения — это универсальные клеммы, имеющие в конструкции натяжную пружину. Второй тип — это плоско-пружинные специализированные клеммы. Первый вариант применяется в случае необходимости соединения многожильных, то есть мягких проводов. Второй вариант эксплуатируется в местах коммутации одножильных (твердых) проводов.

Процесс подключения через клеммы достаточно простой. Необходимо вставить кабель в плоско-пружинный зажим до упора. В этом случае будет создаваться оптимальное давление на контакт вне зависимости от его сечения. Такой вид зажима отлично справляется с придавливанием жил провода к шине, исключая возможность такой проблемы, как самопроизвольное отсоединение. Для обеспечения удобств измерения или осмотра у зажима имеется специальное отверстие, позволяющее добраться до электрической шины. В случае правильного подключения будет так же полностью исключена возможность короткого замыкания и прикосновения к другим элементам, находящимся под напряжением.

Преимущества товаров Wago

Что лучше — скрутка или клеммник Wago? Чтобы более полно ответить на данный вопрос, можно рассмотреть преимущество клемм.

Одно из важнейших преимуществ заключается в том, что качество коммутации пружинной клеммой «Ваго» будет находиться на высоком уровне вне зависимости от того, насколько квалифицированный мастер его выполнял. Такое оборудование может похвастаться высокой скоростью подключения и при этом отсутствием необходимости применения специализированных инструментов. Обеспечена высокая защита от случайных прикосновений к любых токонесущим частям прибора. Надежность контактов находится на очень высоком уровне. Клеммы позволят внести необходимые изменения в проводку, не нарушая при этом качественного подключения. Для каждого из проводов имеется свое отдельное гнездо. Зажимы обладают хорошей ударопрочностью и устойчивостью к вибрации. В автоматическом режиме есть возможность регулирования усилия зажима на провод. Нет необходимости проводить специальные работы в сфере обслуживания. Сами электрические проводники в таких устройствах характеризуются хорошей устойчивостью к повреждениям

Последнее в списке, но не по важности преимущество — это хорошее соотношение цены-качества товара

Технические характеристики

Все клеммы Wago вне зависимости от модификации и размера изготавливаются из электролитического медного сплава с особым лужением, в конструкции которых имеется хромоникелевая пружина. Корпус диэлектрический, состоящий из сплава полиамида и поликарбоната, который обладает высоким сопротивлением току. Производитель выпускает десятки модификаций таких изделий, определяемых сериями 222-773, где применяется ваговский зажим одного из следующих типов:

  • fit-clamp: используется врезной контакт IDC, позволяющий соединять кабели без предварительного съема изоляции;
  • cage clamp: здесь стальная пружина выполнена отдельно от луженой медной шины токопроводящего типа, что дает возможность соединять как одножильные, так и многожильные провода.

Существуют как многоразовые, так и одноразовые модели Ваго, благодаря чему мастер может легко выбрать тот вариант, который подходит ему наилучшим образом.

Wago клеммники как пользоваться

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

READ  Температура плавления цветных и черных металлов

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника.

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

  1. 1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
  2. 2. Соединение с использованием клеммников Wago, в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
  3. 3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
  4. 4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
  5. 5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
  6. 6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Установка колпачков СИЗ

СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой обыкновенные пластиковые колпачки, имеющие внутри специальную пружину, которая и держит провода.

Чаще всего такие колпачки используют для соединения жил в распределительных коробках.

Преимущества использования данных изделий:

  • низкая стоимость СИЗ;
  • колпачки изготовлены из негорючего материала, поэтому самовозгорание электропроводки в месте скрутки не произойдет;
  • быстрый монтаж;
  • колпачки имеют широкий ассортимент цветовых оттенков. К примеру, если провода не имеют цветовой маркировки, с помощью СИЗов можно отметить фазу, ноль и заземление (использовав белый, синий и зеленый колпачок).

Недостатки:

  • относительно слабое качество изоляции и фиксации;
  • невозможно соединить алюминий с медью.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

  • Общие требования к соединению проводов следующие:
  • Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
  • Необходимо обеспечить надежную изоляцию места соединения.
  • При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно. Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
