Как устроен однополупериодный выпрямитель и где применяется

Источники вторичного питания и стабилизаторы

Для получения электрической энергии нужного вида приходится преобразовывать электрическую энергию переменного тока в энергию постоянного тока (выпрямление) либо энергию постоянного тока – в энергию переменного тока (инвертирование). Выпрямление осуществляется с помощью устройств, называемых выпрямителями, а инвертирование производится инверторами. Выпрямители и инверторы являются вторичными источниками электропитания. Они состоят из функциональных узлов, выполняющих одну или несколько функций: выпрямление, инвертирование, стабилизацию, регулирование значений электрических характеристик.

Форма волны моста FWR

Форма входных и выходных сигналов двухполупериодного выпрямителя с центральным отводом выглядит следующим образом.

Из приведенного выше рисунка видно, что выходные данные получены как для положительных, так и для отрицательных полупериодов. Также наблюдается, что выходной сигнал через нагрузочный резистор имеет одинаковое направление для обоих полупериодов.

Пиковое обратное напряжение

Всякий раз, когда два из диодов параллельны вторичной обмотке трансформатора, максимальное напряжение вторичной обмотки на трансформаторе появляется в непроводящих диодах, что делает PIV цепи выпрямителя. Следовательно, пиковое обратное напряжение является максимальным напряжением на вторичной обмотке, т.е.

PIV=Vm

преимущества

Мостовой двухполупериодный выпрямитель имеет много преимуществ, таких как –

  • Нет необходимости постукивать по центру.
  • Выходное напряжение постоянного тока в два раза выше, чем у FWR центральных отводов.
  • PIV диодов в два раза меньше, чем у FWR центрального датчика.
  • Конструкция схемы проще с лучшим выходом.

Давайте теперь проанализируем характеристики двухполупериодного выпрямителя.

Мостовые устройства

Еще больше повысить эффективность преобразования переменного напряжения в постоянное позволяет «трехфазная мостовая схема выпрямления». Этот способ включения удобнее представить в виде совокупности двух однополупериодных схем с нулевой точкой, в которых нечетные диоды образуют катодную группу, а четные – их анодное объединение. В трехфазной мостовой схеме две ветки обработки полуволн различной полярности фактически объединены в единую систему.

Принцип действия трехфазного мостового выпрямителя проще всего представить так:

  • при действии на его входе переменного потенциала для каждой полуволны открытыми оказываются два диода из четырех, включенных как бы зеркально;
  • в первом случае выпрямляется положительная полуволна входного напряжения, а во втором – отрицательная;
  • в результате на выходе такой перекрестной схемы на одном полюсе моста всегда действует плюс, а на другом – минус.

Как в трехфазных выпрямительных мостах, так и в двухполупериодных схемах на диодных переходах теряется часть входного напряжения (на каждом диоде – не более 0,6 Вольта).

Общая потеря за один такт (положительный и отрицательный) в трехфазном мосте составит таким образом 1,2 Вольта. Разработчики выпрямительного оборудования всегда учитывают эти потери и для получения требуемой мощности на выходе заранее закладывают чуть завышенные входные параметры.

Выпрямитель электрического тока

Его электронная схема, предназначенная для преобразования переменного электрического тока в постоянный (одно полярный) электрический ток. В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборах – кенотронах. Раньше широко использовались – селеновые выпрямители.

Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону. В переменном электрическом токе можно условно выделить положительные и отрицательные полупериоды. Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна – красным цветом), а всё, что меньше (ниже) нулевого значения – к отрицательным полупериодам (отрицательная полуволна – синим цветом).

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делая направление тока односторонним. Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.

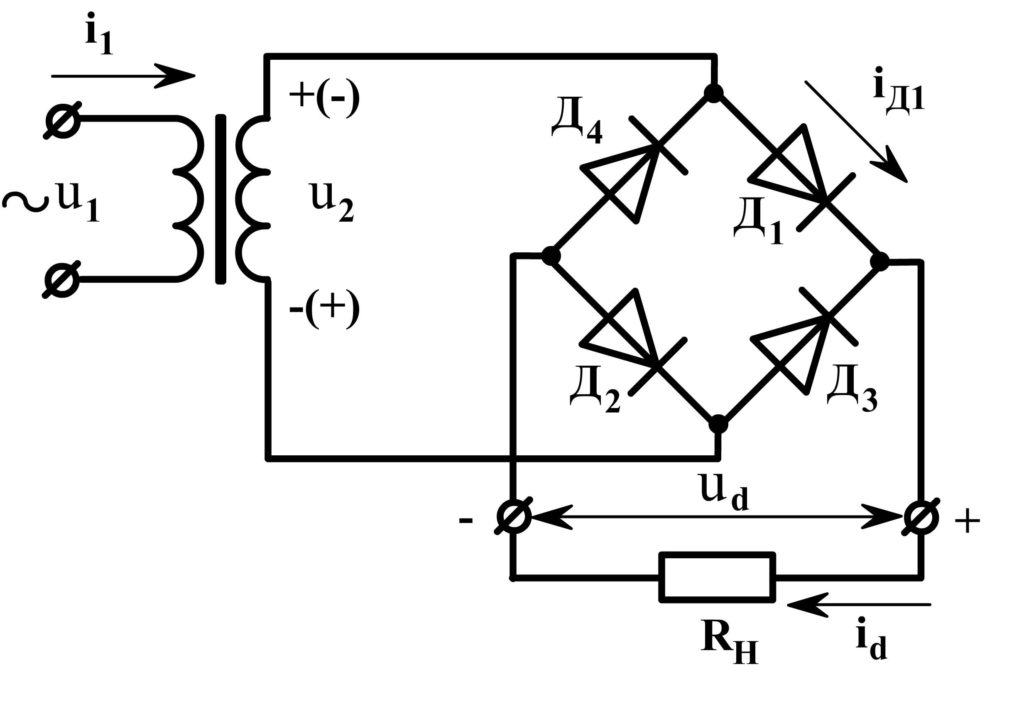

Однофазная мостовая схема выпрямления

Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашние розетки квартир домов приходит с трансформатора понижающей подстанции. Кроме того, поскольку сила тока – величина, напрямую зависящая от нагрузки, то при рассмотрении схем выпрямления мы будем оперировать не понятием силы тока, а понятием – напряжение, амплитуда которого напрямую не зависит от нагрузки.

Из сземы видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна. Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:

Uср = Umax / π = 0,318 Umax

где: π — константа равная 3,14.

Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой ток. Наиболее распространёнными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей – мостовая схема и балансная.

Работа выпрямительного диода

Двухполупериодный выпрямитель

Для выпрямления обоих полупериодов синусоиды в двухполупериодном выпрямителе используются два диода, по одному на каждую половину цикла. Также в таком выпрямителе используется трансформатор, имеющий во вторичной обмотке центральный отвод.

Двухполупериодный выпрямитель похож на два полуволновых выпрямителя. На следующем рисунке показана двухполупериодная схема выпрямителя.

Работу этой схемы легко понять по одному полупериоду за раз. Рассмотрим первый полупериод, когда точка A положительна по отношению к C. В это время диод D1 смещен в прямом направлении, а диод D2 — в обратном. Следовательно, только верхняя половина вторичной обмотки трансформатора обеспечивает ток в течение этого полупериода. Это создает положительное напряжение на нагрузочном резисторе.

В течение следующего полупериода полярность напряжения источника меняется на противоположную. Теперь точка B положительна по отношению к C. На этот раз диод D2 смещен в прямом направлении, а диод D1 — в обратном. Как вы можете видеть, только вторая половина вторичной обмотки трансформатора обеспечивает ток. Это также создает положительное напряжение на нагрузочном резисторе, как и раньше.

В результате выпрямленный ток нагрузки протекает в течение обоих полупериодов, благодаря чему мы получаем двухполупериодный сигнал на нагрузке.

1.2.2 Выпрямители

Выпрямители служат для преобразования переменного напряжения питающей сети в постоянное. Основными компонентами выпрямителей служат вентили – элементы с явно выраженной нелинейной вольт-амперной характеристикой. В качестве таких элементов используют кремниевые диоды.

Двухполупериодные выпрямители. На рис. 1.2.2 показана схема выпрямителя с выводом от средней точки вторичной обмотки трансформатора.

Рис. 1.2.2

Во вторичной обмотке трансформатора индуцируются напряжения
 и
,
имеющие противоположную полярность. Диоды проводят ток поочередно, каждый
в течение полупериода. В положительный полупериод открыт диод VD1,
а в отрицательный – диод VD2. Ток в нагрузке имеет одинаковое
направление в оба полупериода, поэтому напряжение на нагрузке имеет форму,
показанную на рис. 1.2.3. Выходное напряжение на рис. 9.21 меньше входного
на величину падения напряжения на диоде.

Рис. 1.2.3

В двухполупериодном выпрямителе постоянная составляющая тока и напряжения

;     .

Из последней формулы определим действующее значение напряжения вторичной обмотки трансформатора:

.

Коэффициент пульсаций напряжения на выходе двухполупериодного выпрямителя:

.

Ток во вторичной обмотке трансформатора двухполупериодного выпрямителя  синусоидальный, а  не пульсирующий, он не содержит постоянной составляющей. Тепловые потери при этом  уменьшаются, что позволяет уменьшить габариты трансформатора.
Существенным недостатком схемы на рис. 1.2.4 является то, что к запертому диоду приложено обратное напряжение, равное удвоенной амплитуде напряжения одного плеча вторичной обмотки трансформатора:

READ  Дуговая защита

.

Поэтому необходимо выбирать диоды с большим обратным напряжением. Более рационально используются диоды в мостовом выпрямителе. Мостовая схема двухполупериодного выпрямителя показана на рис. 1.2.4.


Рис. 1.2.4

Эта схема имеет такие же значения среднего напряжения и коэффициента  пульсаций, что и схема выпрямителя с выводом от средней точки трансформатора. Ее преимущество в том, что обратное напряжения на диодах в два раза меньше. Кроме того, вторичная обмотка трансформатора содержит вдвое меньше витков, чем вторичная обмотка трансформатора в схеме на рис.  1.2.4. Часто все четыре диода размещают в одном корпусе.

Особенности трехфазного моста и варианты его построения

Мостовые схемы трехфазных выпрямителей имеют варианты исполнений, позволяющие улучшить параметры устройства. Усовершенствовать их удается за счет введения дополнительных вентильных элементов. В них устанавливают по 6, 9 или даже 12 выпрямительных диодов, включенных по схеме «звезда» или «треугольник».

Чем больше фаз (или пар диодов) используется в схеме выпрямителя, тем ниже уровень пульсаций выходного напряжения.

В качестве примера рассмотрим устройство с 12 выпрямительными диодами. Одна из групп в количестве 6-ти штук включается в этом случае по схеме «звезда» с общей нулевой точкой, а вторая – в треугольник (без земли). С учетом того, что выпрямители соединены последовательно, потенциалы на выходе системы суммируются, а частота пульсаций в нагрузке оказывается в 12 раз большей сетевого значения (50 Герц). После фильтрации поступающее к потребителю напряжение характеризуется более высоким качеством.

1.1.4 Стабилизаторы напряжения

В процессе работы ИВЭП напряжение на выходе сглаживающего фильтра может изменяться из-за колебаний сопротивления нагрузки, напряжения первичного источника и других факторов. Если отклонения напряжения превышают допустимую величину, в схему ИВЭП вводят стабилизаторы – устройства, обеспечивающее малые изменения выходного напряжения.

Существуют два типа стабилизаторов: параметрические и компенсационные. В параметрических стабилизаторах напряжения используют нелинейные элементы, имеющие участок ВАХ, на котором напряжение остается неизменным при изменении тока. Такой участок имеет обратная ветвь ВАХ стабилитрона.
Схема параметрического стабилизатора напряжения на кремниевом стабилитроне показана на рис. 1.1.9.

Рис. 1.1.9

Схема представляет делитель напряжения, состоящий из резистора  и стабилитрона VD. Нагрузочный резистор  включен параллельно стабилитрону. Поэтому в режиме стабилизации, когда напряжение стабилитрона почти постоянно, постоянным будет и напряжение на нагрузке.

Найдем напряжение и ток стабилитрона графическим способом. ВАХ стабилитрона и линейной части цепи показаны на рис. 1.1.10. Поскольку , обратная ветвь ВАХ стабилитрона расположена в первом квадранте. Нагрузочная характеристика линейной подсхемы представляет прямую, проходящую через точки, соответствующие режимам холостого хода
и короткого замыкания . Здесь . Точка пересечения нагрузочной прямой и ВАХ стабилитрона (точка А на рис. 1.1.10) является рабочей точкой и определяет ток и напряжение стабилитрона. Если входное напряжение изменится, нагрузочная прямая переместится параллельно самой себе. Изменятся и координаты рабочей точки (точка В
на  рис. 1.1.10). При этом изменения выходного напряжения будут невелики до тех пор, пока рабочая точка находится на крутом участке ВАХ стабилитрона.


Рис. 1.1.10

Для поддержания режима стабилизации сопротивление  рассчитывают так, чтобы рабочая точка располагалась посередине рабочего участка ВАХ.  Если входное напряжение изменяется от  до  ,
то  можно найти по формуле

.                       (1.1.2)

Здесь:

  1.   – среднее значение напряжения на входе стабилизатора;
  2.  – средний ток стабилитрона;
  3.  – ток нагрузки.

Если входное напряжение будет изменяться, то будет изменяться и ток стабилитрона, однако напряжение стабилитрона, а следовательно, и  напряжение нагрузки будут почти постоянными.

Основными параметрами, характеризующими качество стабилизатора, являются коэффициент стабилизации , выходное сопротивление , коэффициент полезного действия .

Коэффициент стабилизации – это отношение относительного изменения входного напряжения к относительному изменению напряжения на выходе:.

Коэффициент стабилизации параметрического стабилизатора можно определить по приближенной формуле

.              (1.1.3)

В последнем выражении:
 —
динамическое сопротивление стабилитрона на участке пробоя.
Поскольку , выходное сопротивление параметрического стабилитрона
.

Коэффициент полезного действия стабилизатора равен отношению мощности, отдаваемой в нагрузку, к мощности, потребляемой от входного источника.

1.2.5 Рекомендации по сборке схем

  1. Трансформатор XFRM_LINEAR находится в библиотеке ANALOG.slb. Параметрами являются индуктивности первичной и вторичной обмоток  , а также коэффициент связи Coupling. Коэффициент связи несколько меньше единицы. Можно выбрать  Coupling = 0.99. Индуктивности первичной и вторичной обмоток связаны соотношением , где n — коэффициент трансформации.
  2. При сборке схемы использовать модели диодов D1N4148  и  D1N4002,  модель стабилитрона D1N750 (zener diode)   из библиотеки EVAL.slb.
  3. Напряжение пробоя стабилитрона D1N750 составляет 4.7 В. Для получения напряжений на нагрузке, отличных от 4.7 В, использовать схему, состоящую из последовательно включенных стабилитронов и диодов.
  4. Примеры схем выпрямителей и ИВЭП можно найти в файлах W1_1, W1_2, W1_3  в папке Electronics\Labs.

Однофазный однополупериодный выпрямитель

Однофазный однополупериодный выпрямитель, схема которого приведена на рис. 30.2 а, является простейшим.

Схема однофазного двух-полупериодного выпрямителя.| Эпюры напряжений и токов выпрямителя.

Однофазный однополупериодный выпрямитель имеет ограниченное применение. Он используется главным образом в маломощных усилителях и в измерительных схемах при условии применения фильтра для сглаживания пульсаций. Основными недостатками этой схемы являются следующие: высокий уровень пульсаций тока, низкий коэффициент использования трансформатора; значительное изменение выходного напряжения при большом внутреннем сопротивлении вентиля, большое обратное напряжение; малый КПД выпрямителя из-за больших потерь на внутреннем сопротивлении вентиля.

Благодаря простоте устройства однофазные однополупериодные выпрямители часто применяются в маломощных цепях измерительных приборов, в радий — и телевизионной технике.

Таким образом, для однофазного однополупериодного выпрямителя следует выбирать анод, у которого максимально допустимое обратное напряжение больше или равно амплитудному значению напряжения на вторичной обмотке трансформатора.

Схема использования заряд.

Так как УЗ-400 и УЗ-401 имеют однофазные однополупериодные выпрямители, то для сглаживания выходного напряжения необходим конденсатор в 50 — 100 мкф. Чтобы конденсатор успевал зарядиться и обеспечить достаточное сглаживание напряжения на обмотке реле, изменять напряжение на входе УЗ-400 необходимо очень медленно. После каждого срабатывания проверяемого реле необходимо снизить входное напряжение до нуля и обождать некоторое время, чтобы конденсатор разрядился на реле. Необходимо помнить, что проверять от УЗ-400 или УЗ-401 можно только аппаратуру с номинальным током, не превышающим номинальный ток диодов в выпрямителях зарядного устройства.

На рис. 14.6, а изображена схема простейшего однофазного однополупериодного выпрямителя на ТИ-рИСТОре VS. Управление выпрямленным напряжением в управляемых выпрямителях сводится к задержке во времени момента включения тиристора по отношению к моменту его естественного включения. Это осуществляется за счет сдвига фаз между анодным напряжением и напряжением, подаваемым на управляющий электрод тиристора. Такой сдвиг фаз называют углом управления а. В зависимости от сопротивления переменного резистора R1 угол управления а может изменяться от 0 до 90, что позволяет плавно регулировать выпрямленное напряжение от наибольшей величины до ее половины. Зависимость среднего значения выпрямленного напряжения Ua от угла управления а называют характеристикой управления. Для однофазного двухполупериодного выпрямителя эта характеристика представлена на рис. 14.7, где максимальное значение угла управления атахл.

Схема трехфазного выпрямителя с отводом от нулевой точки ( а и мостового.

Однофазный выпрямитель с удвоением напряжения ( рис. 30.2 г) представляет собой последовательное соединение двух однофазных однополупериодных выпрямителей. В первом полупериоде при положительном напряжении на аноде диода VD заряжается конденсатор Сь а во втором полупериоде проводит диод VD2 и конденсатор С2 заряжается напряжением противоположной полярности. Так как эти конденсаторы включены последовательно, то выходное напряжение почти удваивается. Конденсаторы С ] и С2 могут использоваться как элементы фильтра. Трансформатор в этой схеме используется так же полно, как и в мостовой. В связи с этим такой выпрямитель часто называют полумостовым.

READ  Обзор категорий помещений по электробезопасности

Основным элементом современных управляемых выпрямителей является тиристор. На рис. 9.30, а представлена схема простейшего однофазного однополупериодного выпрямителя на тиристоре.

Емкостный фильтр ( рис. 5.5 о) состоит из конденсатора, подключаемого параллельно нагрузке; применяется в маломощных цепях. Процесс сглаживания пульсаций емкостным фильтром показан на рис. 5.6. Положительные полуволны напряжения, выпрямленного однофазным однополупериодным выпрямителем, разделены паузами.

Расчет основан на допущении, что R — С Rn. Это допущение почти всегда соблюдается, давая основание считать, что переходные процессы в схеме выпрямления весьма быстро проходят, и время установления режима работы вентиля меньше времени протекания тока через него. Переходные процессы снова возникают при повторном включении вентиля, в результате чего форма кривой напряжения на конденсаторе несколько отличается от формы кривых, ранее изображенных на графиках. Чтобы учесть потери в схеме однофазного однополупериодного выпрямителя, на рис. 3 — 12, а показано сопротивление R, включенное последовательно с нагрузкой.

Молниезащитная конструкция

Повышение разности потенциалов в результате наведения статического электричества от разряда молнии или прямого попадания может снизить эффективность работы системы уравнивания. Молниеотвод и токоотводящий проводник тоже присоединены к контуру заземления. Поэтому нужно все металлические конструкции, электроустройства и защитное оборудование соединить в одну систему, проводники присоединять к шине, которая сообщается с заземляющим контуром. Подобную молниезащитную систему выполняют на входе в здания и там, где не может быть выполнен безопасный промежуток. Это может быть нулевой этаж или поверхность земли.

Важно! При наличии бетонных полов и вблизи мест оборудования молниеотводов выравнивание следует осуществлять возле самой поверхности земли

1.1.5 Рекомендации по выполнению предварительного расчета

Сопротивление нагрузочного резистора   рассчитывается по формуле

.

Емкость сглаживающего конденсатора для однополупериодного выпрямителя (рис. 1.1.7) рассчитывается по приближенной формуле

.

Здесь:

  1.  — частота напряжения источника переменного напряжения
    ( Гц);
  2.  — коэффициент пульсаций (в относительных единицах).

Емкость конденсатора для двухполупериодного выпрямителя меньше в два раза:

.

В источнике вторичного электропитания с параметрическим  стабилизатором напряжение на выходе выпрямителя
 целесообразно выбирать примерно в два раза большим напряжения нагрузки .
Если используется мостовой выпрямитель, сопротивление балластного резистора находится по формуле

.

Здесь:

  1.  — напряжение стабилитрона в режиме пробоя,
  2.  — напряжение открытого диода,
  3.  — минимальный ток стабилитрона.

В схеме с параметрическим стабилизатором емкость сглаживающего конденсатора рассчитывается по формуле:

Свойства двухполупериодного выпрямителя

Основным свойством этих устройств является протекание электрического тока через нагрузку за оба полупериода в одном и том же направлении.

В приборах такого типа используются, в основном, мостовые или полумостовые схемы. В последнем случае однофазный ток выпрямляется с использованием специального трансформатора. В качестве вывода используется средняя точка вторичной обмотки, а количество элементов, выпрямляющих ток – в два раза меньше. В настоящее время полумостовая схема используется довольно редко из-за высокой металлоемкости и высокого активного внутреннего сопротивления, с большими потерями при нагревании трансформаторных обмоток.

Чаще всего используются двухполупериодные устройства, в схемах которых имеется сразу два вентиля. Электрический ток в нагрузке всегда протекает в одном и том же направлении. В результате, выпрямление тока происходит с участием двух полупериодов напряжения. Благодаря высокой частоте пульсаций, фильтрация выпрямляемого напряжения существенно облегчается.

Двухполупериодные выпрямители получили широкое распространение во многих радиоэлектронных устройствах, обеспечивая их нормальное питание. Возможность преобразования постоянного тока из одного напряжения в другое, дает возможность создавать в схемах питания различные напряжения при одном и том же источнике энергии.

1.1.6 Рекомендации по сборке схем

  1. Трансформатор XFRM_LINEAR находится в библиотеке ANALOG.slb. Параметрами являются индуктивности первичной и вторичной обмоток   и , а также коэффициент связи Coupling. Коэффициент связи несколько меньше единицы. Можно выбрать  Coupling = 0.99. Индуктивности первичной и вторичной обмоток связаны соотношением , где  — коэффициент трансформации.
  2. При сборке схемы использовать модели диодов D1N4148  и  D1N4002,  модель стабилитрона D1N750 (zener diode)   из библиотеки EVAL.slb.
  3. Напряжение пробоя стабилитрона D1N750 составляет 4.7 В. Для получения напряжений на нагрузке, отличных от 4.7 В, использовать схему, состоящую из последовательно включенных стабилитронов и диодов.
  4. Примеры схем выпрямителей и ИВЭП можно найти в файлах W1_1, W1_2, W1_3  в папке EMF\Labs.

1.1.2 Выпрямители

Выпрямители служат для преобразования переменного напряжения питающей сети в постоянное. Основными компонентами выпрямителей служат вентили – элементы с явно выраженной нелинейной вольт-амперной характеристикой. В качестве таких элементов используют кремниевые диоды.

Однополупериодный выпрямитель. Простейшим является однополупериодный выпрямитель (рис. 1.1.2). Напряжение и ток нагрузки имеют форму, показанную на рис. 1.1.3. Выходное напряжение меньше входного на величину падения напряжения на открытом диоде.

Рис. 1.1.2

Среднее значение выпрямленного напряжения:

.          (1.1.1)

Здесь  – действующее значение входного напряжения. С помощью формулы (1.1.1) по заданному значению напряжения
 можно найти входное напряжение выпрямителя.
Максимальное обратное напряжение на диоде: .
Максимальный ток диода: .


Рис. 1.1.3

Важным параметром выпрямителя является коэффициент пульсаций выпрямленного напряжения, равный отношению максимального и среднего напряжений. Для однополупериодного выпрямителя коэффициент пульсаций

.

Выпрямленные напряжение и ток в схеме на рис. 1.1.2 имеют большой уровень пульсаций. Поэтому на практике такую схему применяют в маломощных устройствах в тех случаях, когда не требуется высокая степень сглаживания выпрямленного напряжения.

Двухполупериодные выпрямители. Меньший уровень пульсаций выпрямленного напряжения можно получить в двухполупериодных выпрямителях. На рис. 1.1.4 показана схема выпрямителя с выводом от средней точки вторичной обмотки трансформатора.

Рис. 1.1.4

Во вторичной обмотке трансформатора индуцируются напряжения  и , имеющие противоположную полярность. Диоды проводят ток поочередно, каждый в течение полупериода. В положительный полупериод открыт диод VD1, а в отрицательный – диод VD2. Ток в нагрузке имеет одинаковое направление в оба полупериода, поэтому напряжение на нагрузке имеет форму, показанную на рис. 1.1.5. Выходное напряжение меньше входного на величину падения напряжения на диоде.


Рис. 1.1.5

В двухполупериодном выпрямителе постоянная составляющая тока и напряжения  увеличивается вдвое по сравнению с однополупериодной схемой:

;     .

Из последней формулы определим действующее значение напряжения вторичной обмотки трансформатора:

.

Коэффициент пульсаций в данном случае значительно меньше, чем у однополупериодного выпрямителя:

.

Так как ток во вторичной обмотке трансформатора двухполупериодного выпрямителя  синусоидальный, а  не пульсирующий, он не содержит постоянной составляющей. Тепловые потери при этом  уменьшаются, что позволяет уменьшить габариты трансформатора.

Существенным недостатком схемы на рис. 1.1.4 является то, что к запертому диоду приложено обратное напряжение, равное удвоенной амплитуде напряжения одного плеча вторичной обмотки трансформатора:

.

Поэтому необходимо выбирать диоды с большим обратным напряжением. Более рационально используются диоды в мостовом выпрямителе (рис. 1.6).


Рис. 1.1.6

Эта схема имеет такие же значения среднего напряжения и коэффициента  пульсаций, что и схема выпрямителя с выводом от средней точки трансформатора. Ее преимущество в том, что обратное напряжения на диодах в два раза меньше. Кроме того, вторичная обмотка трансформатора содержит вдвое меньше витков, чем вторичная обмотка в схеме на рис.  1.1.4.

Работа мостовой схемы

Устройство состоит из четырех полупроводниковых вентилей, объединенных в мост. В таком случае вторичная обмотка трансформирующего устройства объединяется с противоположными плечами диодного моста. Нагрузочные резисторы подключат посредством других плеч. При этом выходные характеристики значительно выше, чем у двухпериодных, из-за течения через прибор всей волны напряжений переменного тока.

READ  Периодичность проверки знаний по электробезопасности

Во время положительной полуволны сигнал движется от отрицательной части вторичной обмотки трансформирующего устройства через вентили и нагрузочный резистор к положительной части совокупности витков трансформирующего устройства. При негативной полуволне процесс происходит в обратном порядке.

1.2.3 Сглаживающие фильтры

Рассмотренные схемы выпрямителей  имеют относительно большие значения коэффициента пульсаций. Между тем для питания электронной аппаратуры часто требуется выпрямленное напряжение с коэффициентом пульсаций. Не превышающим нескольких процентов,   Для уменьшения пульсаций используют специальные  устройства – сглаживающие фильтры.
Простейшим является емкостный фильтр (С-фильтр). Рассмотрим его работу на примере однополупериодного выпрямителя (рис. 1.2.5).

Рис. 1.2.5

Сглаживание пульсаций выпрямленного напряжения и тока происходит за счет периодической зарядки конденсатора С  (когда напряжение на вторичной обмотке трансформатора превышает напряжение на нагрузке) и последующей его разрядки на сопротивление нагрузки.
Временные диаграммы напряжений и токов выпрямителя  показаны на рис. 9.24. На интервале времени  диод открыт и конденсатор заряжается. На интервале   диод закрыт и конденсатор разряжается через сопротивление . Для уменьшения пульсаций емкость конденсатора должна быть большой, чтобы постоянная времени разряда  была намного больше периода выпрямленного напряжения.

Рис. 1.2.6

Как следует из рис. 1.2.6, диод открыт только на интервале . Чем короче этот интервал, тем больше амплитуда тока через диод.  Режим работы диода в схеме выпрямителя с фильтром оказывается достаточно тяжелым.

Рис. 1.2.7

На практике используют и более сложные схемы сглаживающих фильтров. На рис. 1.2.7, а, б приведены схемы Г-образных LC- иRC-фильтров.
Такие фильтры обеспечивают лучшее сглаживание. Их основной недостаток – большие габариты и вес.

1.2.6 Рекомендуемая литература

  1. Гусев, В. Г. Электроника и микропроцессорная техника: учеб. для вузов / В. Г. Гусев, Ю. М. Гусев. – 3-е изд. перераб. и доп. – М.: Высш. шк., 2004. – 790 с.
  2. Быстров, Ю. А. Электронные цепи и микросхемотехника: учеб. пособие/Ю. А. Быстров, И. Г. Мироненко. – М.: Высш. шк., 2002. – 384 с.: ил.
  3. Степаненко, И. П. Основы микроэлектроники: учеб. пособие для вузов / И.П. Степаненко. – 2-е изд., перераб. и доп. – М.: Лаборатория Базовых Знаний, 2003. – 488 с.: ил.
  4. Хоровиц, П. Искусство схемотехники / П. Хоровиц, У. Хилл: пер. с англ. – 6-е изд. – М.: Мир, 2003. – 704 с., ил.
  5. Довгун, В. П. Электротехника и электроника: учеб. пособие: в 2-х ч. Ч. 2 / В. П. Довгун. – Красноярск: ИПЦ КГТУ, 2006. – 252 с.

Управляемые выпрямители

Однофазная двухполупериодная схема с общей точкой на тиристорах показана на рисунке. От аналогичной схемы на диодах она отличается присутствием системы управления (СУ), формирующей импульсы для открывания тиристоров.

От времени подачи этого импульса (точки t0, t1, t2 и t3 на рисунке) зависит, какую часть полуволны пропустит тиристор. Это время, в свою очередь, зависит от сдвига по фазе управляющих импульсов относительно входного напряжения (угол регулирования или управления), задаваемого пользователем.

Применяются управляемые выпрямители, например, для таких целей:

  • регулирование частоты вращения двигателей постоянного тока;
  • изменение яркости светильника;
  • зарядка аккумуляторов.

Распространенные схемы двухполупериодных выпрямителей

Данные схемы лежат в основе многих источников питания, применяемых в радиоэлектронике и других технических областях. Таким образом, обеспечивается постоянное напряжение питания электронных устройств, технологических процессов, электромашинных приводов механизмов. Чтобы правильно эксплуатировать выпрямители, необходимо хорошо знать их основные свойства.

Двухполупериодный однофазный выпрямитель с выводом от средней точки

Основными преимуществами данной схемы считается более высокий коэффициент эксплуатации вентилей по току, сниженная расчетная мощность трансформатора, низкий коэффициент, определяющий пульсацию выпрямленного напряжения.

Однако в этой схеме вентили недостаточно используются по напряжению. Само устройство обладает высоким обратным напряжением, поступающим на выпрямительные диоды. В схеме используется более сложная конструкция трансформатора.

Двухполупериодный однофазный мостовой выпрямитель

Главным преимуществом мостового выпрямителя считается повышенный коэффициент применения вентилей по напряжению. В схеме используется трансформатор с меньшей расчетной мощностью и очень простой конструкцией. Данные выпрямители нашли широкое применение в установках малой и средней мощности.

Двухполупериодный выпрямитель с удвоением напряжения

Данная схема используется в случае возникновения проблем с намоткой вторичной обмотки, состоящей из множества витков, или при обмотке действующего трансформатора с недостаточным напряжением. В схеме удвоения применяется нагрузочная характеристика с круто падающим графиком. Пульсации выпрямленного тока сглаживаются конденсаторами.

Серьезным недостатком считается возможный взрыв электролитического конденсатора под действием переменного напряжения в случае пробоя одного из диодов. Представленная схема не может быть использована для получения напряжения на выходе более 200-300В из-за возможного пробоя изоляции между нитью накала и катодами в кенотроне.

Двухполупериодный выпрямитель с умножением напряжения

Представленная схема дает возможность получать высокое напряжение без использования высоковольтного трансформатора. В ней используются конденсаторы с рабочим напряжением 2Ет, независимо от того, во сколько раз умножилось значение напряжения.

Данная схема двухполупериодного выпрямителя имеет недостаток в виде разрядки конденсаторов при включении нагрузочного сопротивления. С уменьшением сопротивления нагрузки увеличивается скорость разрядки конденсаторов, снижается их напряжение. Использование этой схемы нерационально при незначительных сопротивлениях нагрузок.

Мостовой двухполупериодный выпрямитель

Это такая двухполупериодная схема выпрямителя, в которой используются четыре диода, соединенных в виде моста, чтобы не только создавать выходной сигнал в течение полного цикла ввода, но и устранять недостатки двухполупериодной выпрямительной схемы с центральным отводом.

В этой цепи нет необходимости в центральном постукивании трансформатора. Четыре диода, называемые D1, D2, D3 и D4, используются при построении сети мостового типа, так что два из диодов проводят один полупериод, а два – другой полупериод входного питания. Схема мостового двухполупериодного выпрямителя показана на следующем рисунке.

Работа мостового двухполупериодного выпрямителя

Двухполупериодный выпрямитель с четырьмя диодами, соединенными в мостовой схеме, используется для получения лучшего отклика на двухволновом выходе. Когда задан положительный полупериод входного питания, точка P становится положительной по отношению к точке Q. Это делает диод D1 и D3 смещенным в прямом направлении, а D2 и D4 – в обратном направлении. Эти два диода теперь будут последовательно подключены к нагрузочному резистору.

На следующем рисунке это показано вместе с обычным током в цепи.

Следовательно, диоды D1 и D3 проводят в течение положительного полупериода входного питания, чтобы создать выходной сигнал вдоль резистора нагрузки. Поскольку два диода работают для получения выходной мощности, напряжение будет вдвое превышать выходное напряжение двухполупериодного выпрямителя с центральным выводом.

Когда задан отрицательный полупериод входного питания, точка P становится отрицательной по отношению к точке Q. Это делает диод D1 и D3 смещенным в обратном направлении, тогда как D2 и D4 смещены в обратном направлении. Эти два диода теперь будут последовательно подключены к нагрузочному резистору.

На следующем рисунке это показано вместе с обычным током в цепи.

Следовательно, диоды D2 и D4 проводят во время отрицательного полупериода входного питания, создавая выход вдоль нагрузочного резистора. Здесь также два диода работают, чтобы произвести выходное напряжение. Ток течет в том же направлении, что и во время положительного полупериода входа.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
