Витая пара

Схема обжимки

Возможно, псевдографика со схемой обжимки и выглядит лучше, но:

1. Её нельзя распечатать на чёрно-белом принтере.

2. Её нельзя открыть на мобильном телефоне без поддержки таблиц.

3. Текстовое описание в данном случае лучше.

91.199.245.226 13:22, 9 августа 2008 (UTC) 91.199.245.226 13:22, 9 августа 2008 (UTC)

Возможно, текстовое описание и лучше, только судя по тексту, во всех вариантах надо соединить первый контакт с первым, второй со вторым, третий с третим и так до восьмого с восьмым. Разница только в цвете проводов. Убейте меня, кто-нибудь. Пойду теперь искать в сети, как кабель обжать, раньше-то приходилось в википедии смотреть. Спасибо за статью.

Можно вернуть схему и оставить текстовое описание, так будет нагляднее. И еще написано:

Вы хотите сказать, что при перекрестной обжимке не меняются местами жилы?!?! И желательно выровнять по длине горизонтальной черты. Кыс 05:18, 15 августа 2008 (UTC)

На 10BASE-T схемы симпатичнее. В смысле приглядности и лаконичности.

Собственно, в схемах совершенно нет необходимости, если запомнить основополагающие принципы: две пары по краям, одна пара посередине, последняя пара разделяется вокруг средней. Для кроссовера, соответственно, крайняя левая и средняя разделённая меняются местами — и всё, цвет совершенно не имеет значения.

А зачем старую картинку со схемой обжимки убрали? Она гораздо удобнее была. А это мелочь какая-то, в которую вглядываться надо. Старая-то чем не угодила?

Собственно, можно и увеличить, не вопрос. Вопрос, а надо?
P.S. насчёт распечатывания схемы разделки на ч/б принтере, читайте БОР, там про это было.—Mixabest 08:52, 21 сентября 2010 (UTC)

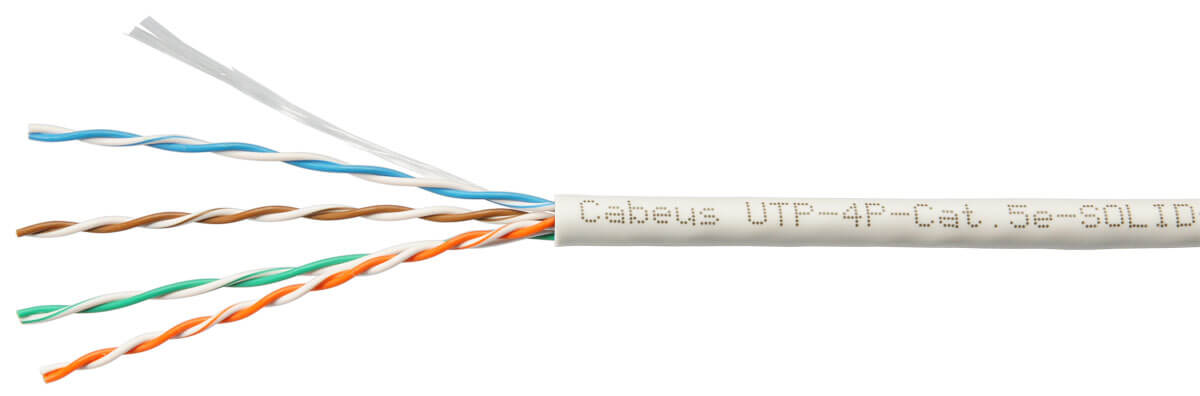

Кабель со сплошным проводником

Как следует из названия, UTP-кабели со сплошным проводом имеют один проводник из сплошного медного провода. В дополнение к тому, что они физически прочнее и с ними легче работать, они имеют превосходные электрические характеристики витой пары, которые остаются стабильными в более широком диапазоне частот.

Кабели со сплошным проводом имеют более низкое сопротивление постоянному току и более низкую восприимчивость к высокочастотным воздействиям благодаря их диаметрам. Эти свойства позволяют использовать одножильные кабели, обеспечивающие более длительную передачу и высокие скорости данных, чем их многожильные аналоги. Кабели UTP, используемые как для горизонтального, так и для магистрального применения.

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

  • FTP — обозначает изделия с фольгированным единым экраном;
  • F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
  • S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
  • STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
  • U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
  • SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Watch this video on YouTube

Конечный участок системы видеонаблюдения: компьютерная сеть

Наверное, этот раздел не совсем относится к прокладке проводов. Но именно сегмент платформы видеонаблюдения «от регистратора до компьютера (роутера)» вызывает у новичков больше вопросов. Парадоксально, но это ещё и наиболее простой участок системы. И подача питания здесь не требуется, хотя она возможна и по LAN-кабелю – технология PoE поддерживается «гражданскими» устройствами всё чаще.

Поступивший с камер видеосигнал обрабатывается видеорегистратором, одновременно записывается на жёсткий диск внутри DVR, при желании владельца – транслируется на экран телевизора, компьютерного монитора, смартфона или планшета. Даже на другой конец планеты, если система подключена к интернету.

Способ связи ДВР с окружающими вычислительными устройствами (ПК, ноутбуки, мобильные гаджеты) – классическая компьютерная сеть. Обычно – подключённый к роутеру интернет, который раздаётся девайсам по Wi-Fi. Одновременно Wi-Fi объединяет между собой разные устройства. Видеорегистратор должен стать одним из подключенных в сеть гаджетов: с точки зрения роутера, он не отличается от ноутбука или смартфона.

Для передача видеосигнала в сегменте между DVR и роутером достаточно использовать классический сетевой кабель (витая пара), и протянуть его от видеорегистратора до маршрутизатора.

А с трансляцией видеосигнала от роутера к конечным устройствам (компьютерам и мобильным девайсам) отлично справится уже имеющаяся Wi-Fi-сеть. Задержки связи в этом сегменте минимальны, протягивать провода от точки доступа – неблагодарное занятие.

Конструкция витопарного кабеля

Витопарный кабель имеет общий диаметр около 5,2-6 мм. Кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм либо из множества более тонких медных проводников (кабель получается более гибкий и обычно используется в патчкордах). Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26—22 AWG. В стандартных 4‑парных кабелях в основном используются проводники диаметром 0,51 мм (24 AWG). Толщина изоляции проводника — около 0,2 мм. Материал изоляции — обычно поливинилхлорид (ПВХ, англ. PVC), для более качественных образцов 5 категории — полипропилен (ПП, англ. PP), полиэтилен (ПЭ, англ. PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.

Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка 4‑парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются аббревиатурой англ. LSZH: low smoke zero halogen — малой дымности, не выделяющий галогенов; российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Отдельно нужно отметить маркировку. Маркировка на кабеле в бухтах, кроме данных о производителе и типе кабеля, обязательно включает в себя метровые или футовые метки. Эти метки позволяют узнать длину уже проложенного закрытым способом кабеля. Маркировка патчкордов не включает в себя метки о длине.

READ  Выбор электромеханического стабилизатора напряжения

Форма внешней оболочки кабеля «витая пара» может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель. В плоском кабеле провода также скручены в пары, однако пары не скручены вокруг общей оси. В результате плоский кабель более подвержен влиянию помех.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

ШиÑоко иÑполÑзÑемÑе каÑегоÑии виÑой паÑÑ

Cat5 â ÑаÑпÑоÑÑÑанÑÐ½Ð½Ð°Ñ ÑеÑÑÑеÑпаÑÐ½Ð°Ñ ÐºÐ°ÑегоÑÐ¸Ñ Ð´Ð»Ñ Ð¿Ð¾ÑÑÑÐ¾ÐµÐ½Ð¸Ñ ÑелеÑоннÑÑ Ð¸ компÑÑÑеÑнÑÑ ÑеÑей. РабоÑÐ°ÐµÑ Ð½Ð° ÑаÑÑоÑе до 100 мегагеÑÑ. СкоÑоÑÑÑ Ð¿ÐµÑедаÑи пÑи пÑименении 2 Ð¿Ð°Ñ Ð´Ð¾ 100 Mbit/s, пÑи иÑполÑзовании ÑеÑÑÑÑÑ Ð¿Ð°Ñ Ð¼Ð¾Ð¶ÐµÑ Ð²Ð¾Ð·ÑаÑÑи до 1 Gbit/s.

Cat5e â наиболее попÑлÑÑнÑй ÐºÐ°Ð±ÐµÐ»Ñ FTP, ÑодеÑжаÑий 4 паÑÑ Ð¿Ñоводников. РабоÑÐ°ÐµÑ Ð½Ð° ÑаÑÑоÑе до 125 мегагеÑÑ, пÑи иÑполÑзовании 2 Ð¿Ð°Ñ Ð¾Ð±ÐµÑпеÑÐ¸Ð²Ð°ÐµÑ ÑкоÑоÑÑÑ Ð¿ÐµÑедаÑи до 100 Mbit/s, пÑи иÑполÑзовании вÑÐµÑ Ð¿Ð°Ñ Ð´Ð¾ 1 Gbit/s в ÑекÑндÑ.

Cat6 â ÑабоÑÐ°Ñ ÑаÑÑоÑа до 250 мегагеÑÑ, Ð¸Ð¼ÐµÐµÑ 4 паÑÑ Ð¶Ð¸Ð» и пÑи иÑполÑзовании вÑÐµÑ Ð¾Ð±ÐµÑпеÑÐ¸Ð²Ð°ÐµÑ ÑкоÑоÑÑÑ Ð´Ð¾ 1 Gbit/s в ÑекÑндÑ, на ÑаÑÑÑоÑнии до 50 меÑÑов пÑопÑÑÐºÐ°ÐµÑ Ð´Ð¾ 10 Gbit/s.

Какой бывает кабель для локальной сети

Выбор проводника изначально всегда обусловлен топологией ЛВС, и самыми распространенными являются коаксиальные провода и витая пара. Сейчас широкое распространение находят оптоволоконные технологии, но это пока еще развивающийся стандарт, используемый в основном для прокладывания магистралей на дальние расстояния. Для подключения конечного пользователя применяется не очень широко. Итак, провод для локальной сети Ethernet бывает двух видов:

  • Коаксиальный — представляющий собой одножильный провод с экраном, отделенные друг от друга изоляционным материалом или воздушной прослойкой. Очень сильно напоминает телевизионный провод сопротивлением 70 Ом.
  • «Витая пара» — состоит из восьми жил, переплетенных между собой попарно. Каждая жила маркируется отдельным цветом для упрощения монтажа. Цвета закреплены и описаны спецификацией и все производители продукции придерживаются этих правил.
  • Оптоволоконный или волоконно-оптический — имеет очень сложную конструкцию и довольно дорогой для монтажа. Сигнал в нем передается в виде световых импульсов через специальные световоды.

В 90-х годах прошлого века для построения локальных сетей применялся исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо». Немногим позже появилась топология «звезда» на основе витой пары, которая до настоящего времени является наиболее востребованной и популярной архитектурой для локальной и глобальной сетей. Теперь время остановиться и описать каждый используемый кабель для локальной сети отдельно.

где же описание используемых жил в кабеле???

млин, все что было записано я и так знаю — где же описание используемых проводов ???????

кабель заделан в стену, нужно сделать так, чтобы через один провод подключались два юзверя.
полинета перерыл — нигде не записано, какие жилы используются для передачи (а ведь точно знаю, что используются при 100 мб только 4 жилы)

В общем ребята у кого те же траблы читайте тут
www.overclockers.ru/articles/lan/?page2

и немножко тут
gsm34a.krasnogorsk.ru/index.php?ind=reviews&op=entry_view&iden=83

Если ресурсы будут недоступны, то на всяк пожарный сообщаю, что при варианте обжимки по варианту 568Б 89.163.11.210 15:35, 5 февраля 2009 (UTC)
информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый
Bagrintsev 10:57, 4 февраля 2008 (UTC)

в статье же написано: «При использовании 100 мегабитного соединения используются только 2 из 4-х пар, а именно оранжевая и зеленая. Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю» 83.170.252.88 23:04, 11 марта 2008 (UTC)

А Вы уверены что при такой работе у Вас не будут возникать какие-либо помехи или наводки? Мне кажется все это делается по бедности (использование одного кабеля для двух компов. Посмотрите, в офисах более-менее нормальных фирм врядли такая разводка используется. А в данном случае, я бы просто купил простенький свич на 4 входа и не парился.

Блин, я только сейчас понял, что обжимал с одной стороны на 100 мбит, а с другой на 1 гбит. Википедия! Из-за тебя я мучаюсь уже 5 лет со своей домашней сетью. 37.110.240.72 21:53, 28 ноября 2015 (UTC)

Со скоростью света

Предполагаю, что многим читателям приходилось препарировать обычный сетевой кабель, и они знают, что он состоит из медных жил. Металл, в частности, медь передает информацию с устройства на устройство посредством электрических импульсов. Но электричество – лишь один из возможных переносчиков сигнала в компьютерных сетях, еще им бывают радиоволны и свет.

Для передачи светового импульса медь не годится, ему нужна прозрачная среда – светопроводящее волокно, которое и называют оптическим.

Оптоволокно или световод – это особая нитевидная структура из стеклянных или пластиковых материалов, которая проводит свет на большие расстояния. Скорость передачи по нему, в отличие от меди, практически безгранична!

Пучок таких волокон под одной оболочкой называют волоконно-оптическим кабелем, а сеть из них – волоконно-оптическими линиями связи или ВОЛС.

Оптоволокно: что оно собой представляет

Оптическое волокно состоит из прозрачного сердечника – среды передачи света, и оболочки (демпфера), которая препятствует затуханию импульса и обеспечивает его доставку до конечной точки.

Передающие среды, которые иначе называют ядрами оптических волокон, делают из кварцевого, халькогенидного и других видов стекол, а также из акриловых смол. Эти материалы характеризуются прочностью, гибкостью, высокой светопроницаемостью и низкой чувствительностью к перепадам температур и излучениям. Оболочки также состоят из стекла или пластика.

Толщина световодов, используемых в построении ВОЛС, составляет 125 мкм. При этом диаметр сердечника может быть разным – 7–62,5 мкм в зависимости от вида оптоволокна.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

  • Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
  • Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

  • OS1 – одномод с сердечником 9 мкм.
  • OS2 – широкополосный одномод с сердечником 9 мкм.
  • OM1 – многомод с сердечником 62,5 мкм.
  • OM2 – многомод с сердечником 50 мкм.
  • OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
  • OM3 – высокоскоростной многомод с сердечником 50 мкм.
  • OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

READ  Схемы подключения: через магнитный пускатель и реле, с помощью контактора, меры предосторожности

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

  • медные;
  • омедненные.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

  • CCS;
  • CCA.

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

  • одножильными;
  • многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

AWG или сечение

AWG (American Wire Gauge System) – это американский стандарт калибра проводов. Её используют для определения качества кабеля. В нашем случаи разные AWG будут информацию с разной скоростью и частотой. Также от значения AWG зависит максимальное расстояние, но не значительно.

AWG простым языком обозначает площадь поперечного сечения проводящего кабеля. Но тут надо учитывать несколько аспектов. Если кабель одножильный, то есть имеет одну проволоку – то AWG будет использоваться для измерения диаметра одной жили.

Тут классификация калибровки идёт в обратном направлении. Например, толстый кабель AWG6 имеет диаметр 4 мм, а вот AWG2 уже толще и имеет диаметр 6мм. Это влияет на сопротивление, и мы можем передавать куда больше тока.

Но нас интересует многожильные провода – в частности с 4 и более пар. Тут значение AWG обозначает площадь проводящей линии на один провод. То есть проводимость увеличивается как за счёт скрутки, так и за счёт толщины проводов и их количества. Но принцип такой же – чем больше значение, тем меньше пропускная способность в нашем случае.

Если говорить проще, то если сильнее скручены провода внутри главной оплётке и чем они толще, тем лучше для передачи информации. Чаще всего используется AWG 24, 23 и 22.

Конструкция витопарного кабеля

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм либо из множества более тонких проводников (кабель получается более гибкий и обычно используется в патчкордах). Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26—22 AWG. В стандартных 4‑парных кабелях в основном используются проводники диаметром 0,51 мм (24 AWG). Толщина изоляции проводника — около 0,2 мм. Материал изоляции — обычно поливинилхлорид (ПВХ, англ. PVC), для более качественных образцов 5 категории — полипропилен (ПП, англ. PP), полиэтилен (ПЭ, англ. PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.

Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка 4‑парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются аббревиатурой англ. LSZH: low smoke zero halogen — малой дымности, не выделяющий галогенов; российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Отдельно нужно отметить маркировку. Маркировка на кабеле в бухтах, кроме данных о производителе и типе кабеля, обязательно включает в себя метровые или футовые метки. Эти метки позволяют узнать длину уже проложенного закрытым способом кабеля. Маркировка патчкордов не включает в себя метки о длине.

Форма внешней оболочки кабеля «витая пара» может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель. В плоском кабеле провода также скручены в пары, однако пары не скручены вокруг общей оси. В результате плоский кабель более подвержен влиянию помех.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории

Помимо вышеперечисленных разновидностей, провода типа витая пара делятся на категории в зависимости от эффективности частотного диапазона, который пропускают. На данных момент их 12 (вместе с модификациями некоторых категорий). Среди них те, которые уже не используются и те, которые еще не укоренились на нашем рынке. Поэтому не буду засорять вам голову лишней информацией, рассказывая про каждую категорию.

Скажу только, что на сегодня самыми востребованными являются изделия 5-й категории. Они работают на полосе частот в 100 МГц. Применяются для организации локальных сетей по технологиям Fast и Gigabit Ethernet. Скорость передачи данных равняется 100 Мбит/с, если в деле 2 пары, и до 1000 Мбит/с — если 4.

READ  Указатель напряжения, разновидности, функции, инструкции по использованию

Схемы обжима

Нумерация в штекере 8P8C

Существует два варианта обжима разъёма на кабеле:

  • для создания прямого кабеля — для соединения порта сетевой карты с коммутатором или концентратором,
  • для создания перекрёстного (использующего кроссированный MDI, англ. MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей концентраторов или коммутаторов (uplink-порт).

Обжимается разъём 8P8C (зачастую ошибочно именуемый RJ45).

Вариант по стандарту TIA/EIA-568A

Вариант по стандарту TIA/EIA-568B (используется чаще)

Перекрёстный кабель (crossover cable)

Предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность. Вариант для скорости 100 Мбит/с

Вариант для скорости 1000 Мбит/с

Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация требуется стандартом 1000BASE-T).

Консольный кабель (rollover cable)

Один конец этого кабеля обжат по обратной схеме относительно другого, как если бы вы перевернули его и посмотрели бы на него с другой стороны. Используется для настройки маршрутизатора или коммутатора с помощью компьютера. Применяется в основном в оборудовании Cisco. Как правило голубого цвета.

Схема обжима

Общие положения

Обжимной инструмент (кримпер)

Рабочая часть кримпера: для восьми-, шестиконтактных разъёмов и регулируемый резак, позволяющий снять внешнюю изоляцию, без повреждения проводов пар.

Пара 1-2 (TDP-TDN) используется для передачи от порта MDI к порту MDI-X, пара 3-6 (RDP-RDN) используется для приёма портом MDI от порта MDI-X. Эти пары требуются всегда. Пары 4-5 и 7-8 применяются в зависимости от потребности (например, при использовании кабеля категории 3 в спецификации 100Base-T4) и обычно двунаправленные.

Обозначение Описание
1 TX+ (TXP) Прямой сигнал передачи
2 TX- (TXN) Инверсный сигнал передачи
3 RX+ (RXP) Прямой сигнал приема
4
5
6 RX- (RXN) Инверсный сигнал приема
7
8

Использование кабеля, обжатого не по стандарту, может привести (в зависимости от длины кабеля) к тому, что кабель не будет работать совсем или будет очень большой процент потерь передаваемых пакетов.

Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели кабельных тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и пр.

Указанная выше схема обжима подходит как для 100-мегабитного соединения, так и для гигабитного. При использовании 100-мегабитного соединения используются только две из четырёх пар, а именно оранжевая (1-2 TDP-TDN) и зелёная (3-6 RDP-RDN) пары. Синяя и коричневая пары могут остаться незадействованными, либо могут быть использованы для передачи питания в некоторых вариантах Power over Ethernet (PoE). Для обеспечения гигабитного соединения используются все четыре пары проводников стандартного кабеля.

Также существуют ограничения на выбор схемы перекрёстного соединения пар, накладываемые стандартом PoE. При прямом соединении пар в кабеле («один к одному»), этот стандарт будет работать автоматически.

Сетевой кабель витая пара

Современный и наиболее часто используемый при проведении локальных компьютерных сетей — кабель с витыми парами. Применяется как в домашних, так и в административных локальных сетях с топологией «звезда» и имеет отличное соотношение цена/качество. То есть, сетевой кабель для локальной сети этого вида имеет сравнительно высокую скорость передачи данных по отношению к коаксиальному кабелю, при этом стоимость их не велика.

Состоит сетевой кабель витая пара для локальных сетей из четырех пар проводниковых монолитных медных жил сечением каждой в 0,4-0,6 мм. Толщина жилы такого кабеля составляет 0,51 мм с учетом толщины изоляции проводника – 0,2 мм. Материалом для изоляции служит в бюджетных вариантах кабеля поливинилхлорид (обозначение – PVX), в более дорогих кабелях применяется полипропилен и полиэтилен (обозначения – PP и PE) и самые высококачественные кабеля витой пары выполняются с изоляцией из вспененного полиэтилена или тефлона.

По степени защиты от помех бывает неэкранированный кабель и кабель с витой парой экранированный. Экранирование может быть выполнено из проволочных плетений, из алюминиевой фольги/алюминизированной пленки как отдельных пар, так и всего пучка вместе.

Существуют кабеля с такими типами экранирования:

  • незащищенный вообще никаким экраном кабель витой пары (UTP);
  • незащищенный общим экраном с экранированием пар фольгой (U/STP);
  • с фольгированным общим экраном без экранирования отдельных пар (FTP);
  • с проволочным экраном каждой пары и общим проволочным экраном (STP);
  • с фольгированным экраном каждой пары и общим плетеным экраном (S/FTP);
  • с двойным общим экраном из проволочного оплетения и фольги (SF/UTP).

При этом во всех обозначениях присутствует «TP» — это указывает на вид кабеля – twisted pair (с англ. — витая пара). Те буквы, которые идут впереди, собственно и указывают на наличие/отсутствие экранирования, тип экранирования, а также и материал, из которого выполнено экранирование. Так, буква U (Unshielded) указывает на отсутствие экранной защиты, F (Foiled) – обозначает наличие общей фольгированной общей экранной изоляции всего пучка пар, S (Shielded) – экран в виде проволочного оплетения каждой отдельной пары и (Screening) — экран в виде оплеток всего пучка витых пар.

В зависимости от длины и скорости передачи сигнала существуют различные категории витой пары (всего их 7), при этом предназначенный кабель для локальных компьютерных сетей начинается со второй категории, но на сегодняшний день применяют кабель с 5E категории начиная.

Основным отличием категорий кабелей витых пар ранее являлось количеством жил, но начиная с третей категории и до седьмой включительно, все кабеля имеют по четыре пары (8 жил). Так, основным отличием стало количество витков на единицу длины сечение жилы и сопротивление, что является решающим фактором на длину и скорость передачи данных.

Современные кабеля витой пары применяются в следующих стандартах технологий передачи пакетных данных:

  • 100BASE-TX Ethernet ;
  • 1000BASE-T Ethernet ;
  • 10GBASE-T Ethernet;
  • 40GbE, 100GbE.

Стандарт 100BASE-TX реализовывался с применением кабеля CAT. 5 (витая пара 5 категории), который был способен передать 100 Мбит/сек по двум парам и 1 Гбит – по четырем.

Стандарт 1000BASE-T на сегодняшний день самый распространенный, применяется во многих локальных компьютерных сетях. Для таких сетей применяется самой ходовой категории кабель — CAT. 5e, отличием которой от предыдущей является чуть большая пропускная способность высокочастотных сигналов и наличие модификаций с двумя (100 Мбит/сек) и четырьмя (1 Гбит) парами.

Стандарт 10GBASE-T, на котором построены сети Fast Ethernet и Gigabit Ethernet, реализован с применением кабеля CAT. 6, который способен передать данные на скорости 10Гбит/сек с расстоянием 55 м. Gigabit Ethernet также могут быть реализованы на кабеле CAT. 6a и CAT. 7, что увеличивает длину передачи данных до 100м. При этом седьмая категория всегда имеет полное экранирование.

Стандарт 40GbE и 100GbE – самые современные и высокоскоростные технологии пакетной передачи данных, которые предназначены для сети Gigabit Ethernet с кабелем CAT. 7a. При скорости передачи данных 40 Гбит/сек длина передачи – 50 м, при 100 Гбит/сек – 15 м.
