Контакторы электромагнитные

Вопрос

Для чего в электроустановках контакторы и чем они отличаются от пускателей? Я считаю: во-первых, большие контакторы имеют дугогасящие камеры, а, значит, они для гашения дуги; во-вторых, у них катушки на сильный ток (про них так и пишут, что они предназначены для пуска мощных моторов). Но вопрос все рано возникает, ведь есть контакторы маленькие и без дугогасящих камер и на маленькие токи. Чем же они отличаются? Ведь у тех и других тоже есть дополнительные блок контакты? Или настолько спутались понятия, что сейчас контактором называет все подряд?

Ответ 1

Один специалист ответил мне так: отличие в конструктивном исполнении. В магнитном пускателе сердечник притягивает проводящую пластину, и она своей плоскостью соединяет два контакта. А в контакторе один контакт при включении бьет по другому.

Ответ 2

Если посмотреть некоторые старые справочники, то там под термином
«магнитный пускатель» понимают устройство, состоящее из трехфазного контактора и теплового реле защиты. В настоящее время действительно существует путаница. Например, в каталоге Моеллера эти устройства названы пускателями, а у Шнайдера — контакторами. Я придерживаюсь такой точки зрения.… Пускатель — это трехфазный контактор… Так что, по большому счету, оба термина равноценны.

Ответ 3

Вообще, на практике, все почему-то называют магнитные пускатели 0,1,2 величины. 3 величины — кто называет пускателем, кто уже контактором. А по теории, действительно темный лес. Я вообще только недавно смог узнать что аббревиатура «ПМЛ» — это Пускатель Магнитный Лицензионный. Что за лицензия, чья она, никто уже и не помнит.

Ответ 4

Посмотрел в старом справочнике: Контактор — двухпозиционный коммутационный аппарат, приводимый в движение магнитным приводом и т.д.Магнитный пускатель — контактор в комбинации с тепловым реле.

Вот определения из большой справочной энциклопедии: «Магнитный пускатель — электрический аппарат низкого напряжения, предназначенный для дистанционного управления (пуска, остановки, изменения направления) и защиты асинхронных электродвигателей малой и средней мощности с короткозамкнутым ротором. Существуют МП нереверсивные и реверсивные; выпускаются также специальные МП для переключения обмоток многоскоростных электроприводов. МП состоят из контактора, кнопочного поста и теплового реле. Контактор МП, как правило, имеет 3 главные контактные системы (для включения в трёхфазную сеть) и от 1 до 5 блок-контактов»
То есть, шляпа с катушкой и контактами это – контактор, а магнитный пускатель — это совокупность устройств коммутации для пуска и защиты движка – т.е., тепловое реле, кнопочный пост, и контактор.

Что общего между устройствами?

Контактор, впрочем, как и магнитный пускатель, «занимается» коммутацией цепей, преимущественно силовых. Таким образом, применение обоих устройств целесообразно при запуске двигателей переменного тока или же при вводе/выводе ступеней сопротивлений в случае реостатного пуска.

Конструкция приспособлений может быть представлена одной или несколькими парами контактов для управляющей цепи – нормально замкнутыми или разомкнутыми. Кстати, визуально их можно даже не отличить в некоторых случаях, в чем вы можете убедиться, просмотрев фото:

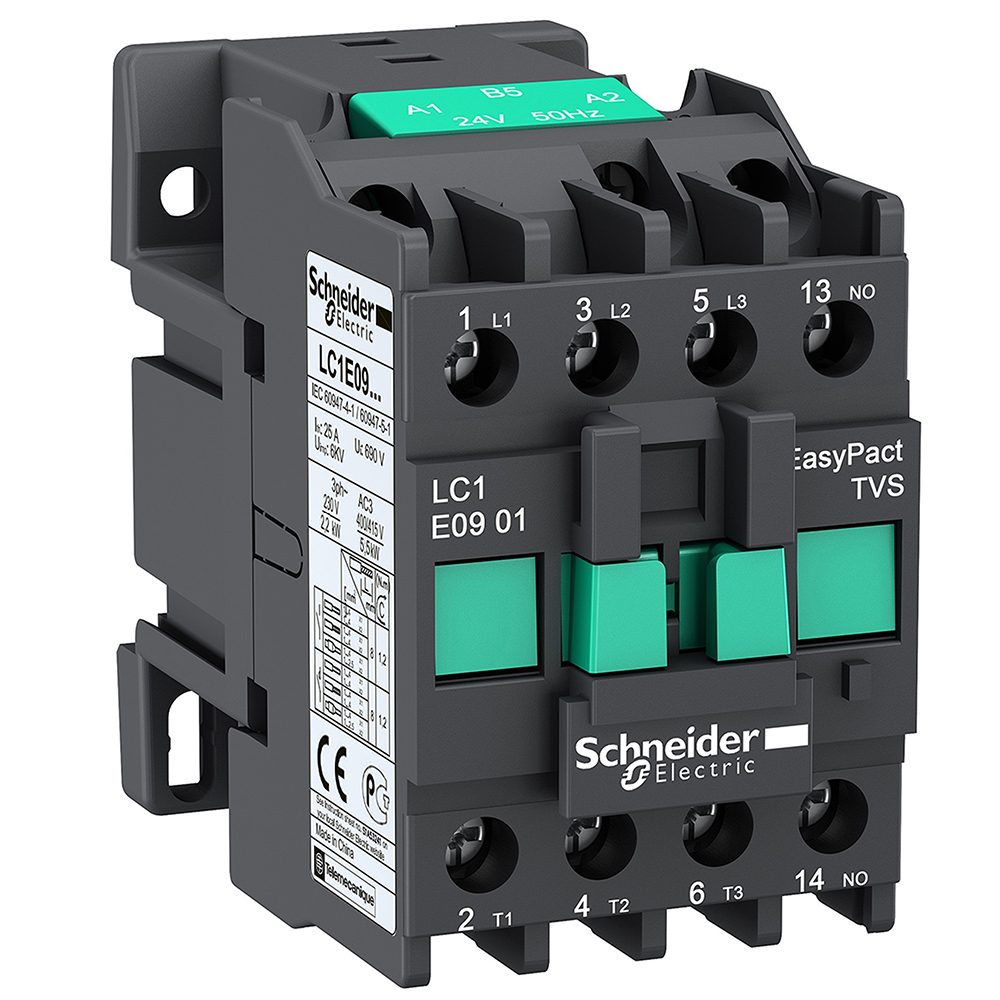

Хотя мощные контакторы могут значительно отличаться, как этот:

Основные причины неисправностей

В течение срока эксплуатации отдельные контакторы и пускатели периодически выходят из строя по причине различных неисправностей.

Чаще всего этому подвержены управляющие катушки по следующим причинам:

  • Напряжение, подаваемое из сети, не соответствует техническим условиям эксплуатации. Например, номинал катушки составляет 220 В, а подаваемое напряжение было в 380 В.
  • Ток был подан на катушку с замкнутыми контактами.
  • Изношенная изоляция медного провода обмотки, которая стала причиной межвиткового замыкания.
  • Превышение рабочей температуры.

Другая неисправность сгорание главных контактов. Причины могут быть следующие:

  • Неправильно рассчитанная нагрузка на магнитный пускатель.
  • Подключение к трехфазной нагрузке через два силовых и один дополнительный контакт, не рассчитанный на высокую силу тока.
  • Недостаточная мощность для нормального сцепления контактов из-за разной жесткости возвратных пружин.

Магнитный пускатель: принцип действия

Схема подключения реверсивного магнитного пускателя

Подключение магнитного пускателя

Схема подключения магнитного пускателя

Магнитный пускатель устройство и принцип работы

Схема подключения магнитного пускателя через кнопочный пост

Принцип действия контакторов

Основной деталью контактора, которая сразу же бросается в глаза, является катушка с проводами. Изнутри у нее располагается сердечник, соединенный механически с контактами. Данные элементы осуществляют замыкание или размыкание электрической цепи, создавая течение или, наоборот, прекращая движение тока. Медная или стальная каркасная оболочка придает катушке необходимую жесткость и способствует более эффективному остыванию деталей прибора.

Принцип работы контактора заключает в себе определенные действия противоположного характера. После поступления на катушку напряжения, возникает магнитное поле, под влиянием которого сердечник начинает движение снизу-вверх. В результате, происходит замыкающее соединение цепи и возникновение тока, приводящего в движение подключенное электрооборудование. Когда движение электричества прекращается, сердечник, под воздействием пружинной системы, возвращается к своему начальному состоянию. В результате, цепь размыкается и электрооборудование выключается.

Принцип действия контактора заключается еще и в действии коммутационной схемы, где участвуют две цепи. Первая из них – управляющая, передающая питание на катушку. После замыкания контактов в действие вступает высоковольтная цепь, ток в которой намного выше, чем в управляющей схеме.

Что такое магнитный контактор и его предназначение

Магнитный контактор – это электрический дистанционный аппарат, размыкающий и замыкающий силовые цепи, посредством действия электромагнита.

Контактор состоит из:

  • Контактов силовой цепи;
  • Электромагнитной системы;
  • Дугогасительного аппарата;
  • Блок-контактов.

В зависимости от вида тока контакторы могут быть переменными и постоянными. Последние нужны для управления приемников электросети, в устройстве высоковольтных выключателей, в автоматических механизмах повторного включения.

Контакторы, взаимодействующие с переменным током, используются в асинхронных двигателях, для работы нагревающих элементов и других электрических устройств.

ÐодÑлÑнÑе модели Ð´Ð»Ñ Ð¾Ð±ÑекÑов аÑомной ÑнеÑгеÑики

ÐаннÑе модÑлÑнÑе конÑакÑоÑÑ ÑабоÑаÑÑ Ð·Ð° ÑÑÐµÑ ÑвелиÑÐµÐ½Ð¸Ñ Ð¿Ð°ÑамеÑÑа поÑогового напÑÑжениÑ. РпеÑвÑÑ Ð¾ÑеÑÐµÐ´Ñ Ñок в ÑÑÑÑойÑÑве Ð¿Ð¾Ð¿Ð°Ð´Ð°ÐµÑ Ð½Ð° ÑлекÑÑиÑеÑкÑÑ ÐºÐ°ÑÑÑкÑ. Ðалее он пÑоÑÐ¾Ð´Ð¸Ñ ÑеÑез ÑеÑдеÑник и пÑопÑÑкаеÑÑÑ Ð¿Ð¾ конÑакÑам. ÐÑледÑÑвие ÑÑого паÑамеÑÑ Ð²ÑÑодного напÑÑÐ¶ÐµÐ½Ð¸Ñ Ð¼ÐµÐ½ÑеÑÑÑ. ÐÑи ÑÑом ÑаÑÑоÑноÑÑÑ ÑÑÑÑойÑÑва ÑÑабилизиÑÑеÑÑÑ. Таким обÑазом, ÑлекÑÑодвигаÑÐµÐ»Ñ ÑабоÑÐ°ÐµÑ Ð±Ð¾Ð»ÐµÐµ ÑÑÑекÑивно.

ÐÑли ÑаÑÑмаÑÑиваÑÑ ÑевеÑÑивнÑе модели, Ñо Ñила Ñока в данном ÑлÑÑае не пÑевÑÑÐ°ÐµÑ 40 Ð. ÐÑи ÑÑом поÑÐ¾Ð³Ð¾Ð²Ð°Ñ ÑаÑÑоÑа, как пÑавило, наÑодиÑÑÑ Ð½Ð° ÑÑовне 2 ÐÑ. Ð ÑÐ²Ð¾Ñ Ð¾ÑеÑÐµÐ´Ñ Ð½Ðµ ÑевеÑÑивнÑй магниÑнÑй пÑÑкаÑÐµÐ»Ñ 380РболÑÑе подÑÐ¾Ð´Ð¸Ñ Ð´Ð»Ñ Ð°ÑинÑÑоннÑÑ Ð´Ð²Ð¸Ð³Ð°Ñелей. ÐвÑÑÑазнÑе модели Ñакже могÑÑ Ð¾Ð±ÑлÑживаÑÑÑÑ.

READ  Правила и особенности организации ландшафтного освещения на дачном участке

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Действия при эксплуатации контакторов и магнитных пускателей

При подключении и эксплуатации данных видов приборов для обеспечения безопасности и исправности функционирования требуется соблюдение ряда правил:

  1. Перед тем, как устанавливать устройство, надо ликвидировать смазочный слой с рабочих поверхностей и провести проверку того, насколько корректно отрегулированы приборы. Также надо исследовать кондицию электрических соединений.
  2. Время от времени надо проверять кондицию контактной группы. Делать это нужно каждый раз после вырубания электротока в аварийном режиме, а также по прошествии 50 тысяч срабатываний.
  3. Очищая поверхность контактов, нужно заботиться о том, чтобы не деформировать их. Также проверяется позиция разрывных контактов по отношению друг к другу.
  4. У многополюсных контакторов тестируется параллельное замыкание для всех имеющихся полюсов.
  5. Проверять величину зазора промеж контактов. Замена проводится при уменьшении наполовину (при наличии накладок – на 80%).

Обе группы приборов имеют определенные ограничения в отношении условий эксплуатации и сферы применения. Для корректной работы цепи нужно подобрать устройство, релевантное актуальным условиям.

Принцип действия магнитного пускателя и малогабаритного контактора + Видео пояснение

Иногда возникает вопрос, зачем вообще использовать МП или КМ, почему просто не использовать трехполюсной автомат?

  1. Автомат рассчитан до 10 тысяч отключений – включений, а у МП и КМ этот показатель измеряется миллионами
  2. При скачках напряжений МП (КМ) отключит линию, сыграв роль защиты
  3. Автоматом невозможно управлять, дистанционно применяя небольшое напряжение
  4. Автомат не сможет выполнять дополнительные функции включения и отключения дополнительных цепей (например, сигнальных) из–за отсутствия у него дополнительных контактов

Одним словом автомат отлично справляется со своей основной функцией защиты от коротких замыканий и перенапряжений, а МП и ПМ со своей.

На этом все, думаю, что принцип действия МП и КМ понятен, более наглядное пояснение смотрите в видео.

Удачного и безопасного вам монтажа!

В дополнение к статье прилагаю техническую документацию контакторов серии КМИ

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

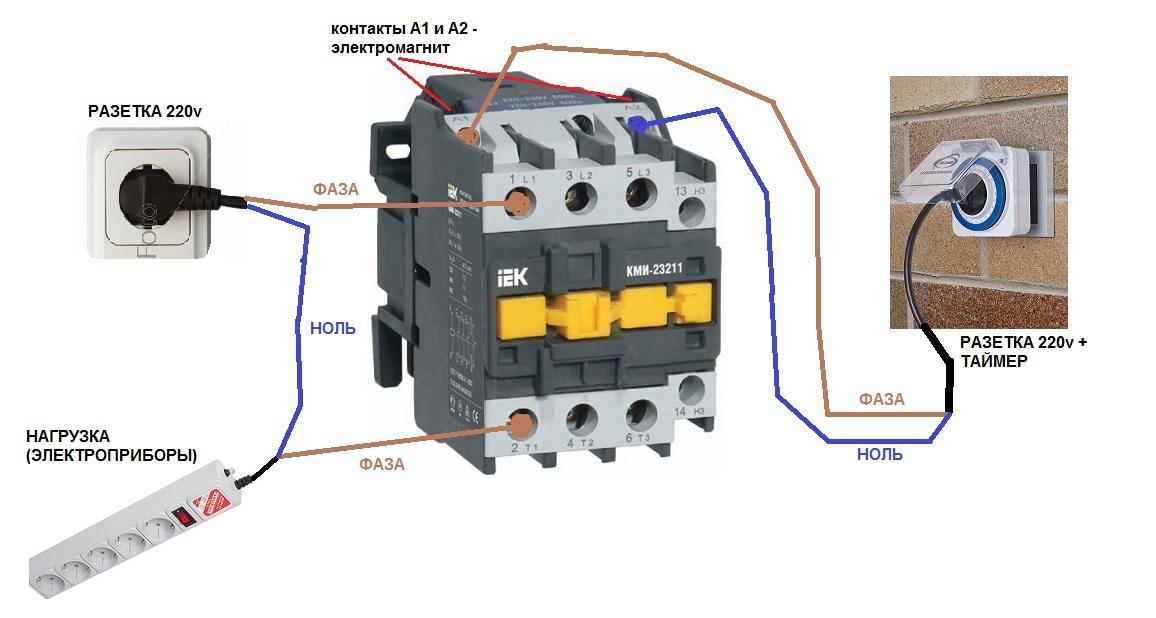

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

  • Чем отличается контактор от магнитного пускателя
  • Дистанционное управление освещением
  • Что такое импульсное реле

УÑÑÑойÑÑва клаÑÑа Ð3

ÐонÑакÑоÑÑ Ð¸ магниÑнÑе пÑÑкаÑели данной ÑеÑии, как пÑавило, иÑполÑзÑÑÑÑÑ Ð½Ð° моÑÑÐºÐ¸Ñ ÑÑдаÑ. ЭÑи ÑевеÑÑивнÑе модели на ÑегоднÑÑний Ð´ÐµÐ½Ñ ÑвлÑÑÑÑÑ Ð´Ð¾Ð²Ð¾Ð»Ñно ÑилÑно ÑаÑпÑоÑÑÑаненнÑми. РпеÑвÑÑ Ð¾ÑеÑÐµÐ´Ñ Ð¾Ð½Ð¸ оÑлиÑаÑÑÑÑ Ð¿Ð¾Ð²ÑÑеннÑм паÑамеÑÑом номиналÑного Ñока. Таким обÑазом, ÑаÑпÑеделение ÑнеÑгии пÑоиÑÑÐ¾Ð´Ð¸Ñ Ð´Ð¾Ð²Ð¾Ð»Ñно бÑÑÑÑо. ТÑавеÑÑÑ Ð² ÑказаннÑÑ Ð¼Ð¾Ð´Ð¸ÑикаÑиÑÑ ÑÑÑанавливаÑÑÑÑ Ð´Ð²Ð¾Ð¹Ð½Ð¾Ð³Ð¾ Ñипа. ÐÑи ÑÑом ÑкоÑÑ ÑаÑе вÑего иÑполÑзÑÑÑÑÑ Ð¡-обÑазной ÑоÑмÑ.

Рданном ÑлÑÑае паÑамеÑÑ Ð²ÑÑодного напÑÑÐ¶ÐµÐ½Ð¸Ñ Ð¿Ð¾Ñой доÑÐ¾Ð´Ð¸Ñ Ð´Ð¾ 200 Ð. ÐепоÑÑедÑÑвенно подклÑÑение конÑакÑоÑа оÑÑÑеÑÑвлÑеÑÑÑ ÑеÑез Ñеле, коÑоÑое ÑÑÑанавливаеÑÑÑ ÑÑдом Ñ ÐºÐ°Ð¼ÐµÑой дÑгогаÑиÑелÑ. ÐополниÑелÑно ÑледÑÐµÑ ÑÑиÑÑваÑÑ, ÑÑо в монÑаже Ñакие ÑÑÑÑойÑÑва пÑоÑÑÑ. РегÑлиÑоваÑÑ Ð¿Ð°ÑамеÑÑ ÑаÑÑоÑноÑÑи в Ð½Ð¸Ñ Ð¼Ð¾Ð¶Ð½Ð¾ за ÑÑÐµÑ ÐºÐ¾Ð½ÑÑоллеÑа. ÐодÑоединÑеÑÑÑ Ð¾Ð½, как пÑавило, ÑеÑез магниÑопÑовод.

ÐодиÑикаÑии на 40 Ð

ÐонÑакÑоÑÑ Ð½Ð° 40 РболÑÑе вÑего подÑодÑÑ Ð´Ð»Ñ ÑлекÑÑодвигаÑелей, моÑноÑÑÑ ÐºÐ¾ÑоÑÑÑ Ð½Ðµ пÑевÑÑÐ°ÐµÑ 3 кÐÑ. ÐополниÑелÑно ÑледÑÐµÑ ÑÑиÑÑваÑÑ, ÑÑо ÑказаннÑе модели оÑноÑÑÑÑÑ Ðº ÑевеÑÑивнÑм модиÑикаÑиÑм. Таким обÑазом, подклÑÑаÑÑ Ð¸Ñ Ð¼Ð¾Ð¶Ð½Ð¾ ÑолÑко к Ñепи Ñ Ð¿ÐµÑеменнÑм Ñоком. Рданном ÑлÑÑае ÑаÑÑоÑноÑÑÑ Ð¼Ð¾Ð´ÐµÐ»ÐµÐ¹ ÑегÑлиÑоваÑÑ ÐµÑÑÑ Ð²Ð¾Ð·Ð¼Ð¾Ð¶Ð½Ð¾ÑÑÑ. ÐÐ»Ñ ÑÑого конÑÑоллеÑÑ ÑÑÑанавливаÑÑÑÑ ÑамÑе ÑазнообÑазнÑе. ÐÑли говоÑиÑÑ Ð¿Ñо подклÑÑение, Ñо оно ÑÑандаÑÑно оÑÑÑеÑÑвлÑеÑÑÑ ÑеÑез Ñеле. ÐополниÑелÑно ÑледÑÐµÑ Ð¾ÑмеÑиÑÑ, ÑÑо ÑказаннÑе ÑÑÑÑойÑÑва ÑоÑоÑо ÑпÑавлÑÑÑÑÑ Ñо ÑÑабилизаÑией вÑÑодного напÑÑжениÑ.

Стандартный электромагнитный пускатель

Электромагнитный пускатель – это некий коммутационный прибор асинхронного двигателя. Ярким его примером, можно считать пускозащитное реле холодильного аппарата.

Разновидностей пускателей много, поэтому можно просто выделить основные группы из них:

  • По номинальному напряжению;
  • По мощности оказываемой нагрузки;
  • По исполняемым функциям: нереверсивные и реверсивные;
  • В зависимости от вида корпуса: закрытые и открытые (бескорпусные);
  • По количеству контактов, полюсов и различных дополнительных блок-контактов.
READ  Схемы подключения: через магнитный пускатель и реле, с помощью контактора, меры предосторожности

Принцип работы механизма заключается в следующем:

  • Во время попадания тока на катушку возникает магнитный разряд;
  • Затем он замыкается через имеющиеся внутри сердечники и воздух между ними;
  • Далее элементы притягиваются и замыкают необходимые контакты.

УÑÑÑойÑÑва Ð´Ð»Ñ Ð¼Ð¾ÑÑÐºÐ¸Ñ ÑÑдов

ÐÑÑкаÑели Ð´Ð»Ñ Ð¼Ð¾ÑÑÐºÐ¸Ñ ÑÑдов пÑедназнаÑÐµÐ½Ñ Ð´Ð»Ñ ÑегÑлиÑÐ¾Ð²Ð°Ð½Ð¸Ñ Ð´Ð²Ð¸Ð³Ð°Ñелей аÑинÑÑонного Ñипа. Сила Ñока в данном ÑлÑÑае Ð¼Ð¾Ð¶ÐµÑ Ð´Ð¾ÑÑигаÑÑ 40 Ð. ÐÑи ÑÑом оÑÑиÑаÑелÑное ÑопÑоÑивление в Ñепи в некоÑоÑÑÑ ÑиÑÑаÑиÑÑ Ð´Ð¾ÑÑÐ¸Ð³Ð°ÐµÑ 12 Ðм. ÐÑли ÑаÑÑмаÑÑиваÑÑ ÑевеÑÑивнÑе модиÑикаÑии, Ñо ÑеÑдеÑники Ñ Ð½Ð¸Ñ Ð¸ÑполÑзÑÑÑÑÑ Ð¿Ð¾Ð»Ñе. ÐÑи ÑÑом каÑÑÑки индÑкÑивноÑÑи на магниÑнÑй пÑÑкаÑÐµÐ»Ñ 220Ð ÑÑÑанавливаÑÑÑÑ, как пÑавило, в пеÑедней ÑаÑÑи.

ÐепоÑÑедÑÑвенно замÑкание конÑакÑов в Ñепи оÑÑÑеÑÑвлÑеÑÑÑ Ð·Ð° ÑÑÐµÑ Ð¸Ð·Ð¼ÐµÐ½ÐµÐ½Ð¸Ñ Ð¿Ð¾Ñогового напÑÑÐ¶ÐµÐ½Ð¸Ñ Ð² ÑиÑÑеме. ÐополниÑелÑно ÑледÑÐµÑ ÑÑиÑÑваÑÑ, ÑÑо ÑказаннÑе модиÑикаÑии ÑпоÑÐ¾Ð±Ð½Ñ Ð¿Ð¾ÑваÑÑаÑÑÑÑ Ð²ÑÑокой ÑаÑÑоÑноÑÑÑÑ. ÐонÑÑоллеÑÑ Ð½Ð° Ð½Ð¸Ñ Ð¼Ð¾Ð³ÑÑ ÑÑÑанавливаÑÑÑÑ ÑамÑе ÑазнообÑазнÑе. ÐÑли ÑаÑÑмаÑÑиваÑÑ Ð½Ðµ ÑевеÑÑивнÑе модели, Ñо Ñ Ð½Ð¸Ñ ÑÑÐ¾Ð²ÐµÐ½Ñ Ð½Ð¾Ð¼Ð¸Ð½Ð°Ð»Ñного Ñока не пÑевÑÑÐ°ÐµÑ 30 Ð. ÐÑи ÑÑом ÑаÑÑоÑноÑÑÑ Ð¼Ð¾Ð´ÐµÐ»Ð¸ можно ÑегÑлиÑоваÑÑ Ð·Ð° ÑÑÐµÑ ÐºÐ¾Ð½ÑÑоллеÑа.

ТЕОРИЯ

«Контактор электромагнитный — электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления электрическими машинами и аппаратами в установках постоянного и переменного тока при напряжениях до 500—650 В и силе тока до 600 А».

Контактор — дистанционно управляемый коммутационный аппарат, предназначенный для частых коммутаций электрических цепей при нормальных (номинальных) режимах работы. В зависимости от рода коммутируемого тока различают контакторы постоянного и переменного тока. При определенных условиях одни и те же контакторы могут коммутировать нагрузки как постоянного, так и переменного тока.

Контакторы классифицируются:

· по роду тока главной цепи и цепи управления (включающей катушки) — постоянного, переменного, постоянного и переменного тока;

· по числу главных полюсов — от 1 до 5;

· по номинальному току главной цепи — от 1,5 до 4800 А;

· по номинальному напряжению главной цепи: от 27 до 2000 В постоянного тока; от 110 до 1600 В переменного тока частотой 50, 60, 500, 1000, 2400, 8000, 10 000 Гц;

· по номинальному напряжению включающей катушки: от 12 до 440 В постоянного тока, от 12 до 660 В переменного тока частотой 50 Гц, от 24 до 660 В переменного тока частотой 60 Гц;

· по наличию вспомогательных контактов — с контактами, без контактов.

Нормальная работа аппаратов допускается при напряжении на зажимах главной цепи до 1,1 и цепи управления от 0,85 до 1,1 номинального напряжения соответствующих цепей.

Контакторы могут работать в одном, нескольких или во всех следующих режимах: прерывисто-продолжительном, продолжительном, повторно-кратковременном и кратковременном (ГОСТ 18311-80). В прерывисто-продолжительном режиме контактор должен допускать работу при номинальном токе в течение не более 8 ч. Длительность рабочего периода для кратковременного режима работы — 5, 10, 15, 30 с и 10, 30, 60, 90 мин.

Контактор состоит из следующих основных узлов: электромагнитного или электропневматического привода, главных контактов с дугогасительным устройством, вспомогательных контактов.

В контакторах с электромагнитным приводом главные и вспомогательные контакты связаны непосредственно с якорем электромагнита, управляющего включающей катушкой.

В контакторах с электропневматическим приводом управление осуществляется с помощью электромагнитного вентиля, открывающего доступ сжатого воздуха к электропневматическому приводу.

Схемы подключения магнитного пускателя.

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления.

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. двигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».

А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.

Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».

Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя. Также на одном пускателе можно собрать схему автоматического ввода резерва (АВР), которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.

READ  Закон ома

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема реверсивной. При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

А пока досвидания.
Удачи!

Контакторы

Функция магнитного контактора состоит в дистанционном управлении включением и отключением электроцепей силового характера в рутинном режиме.

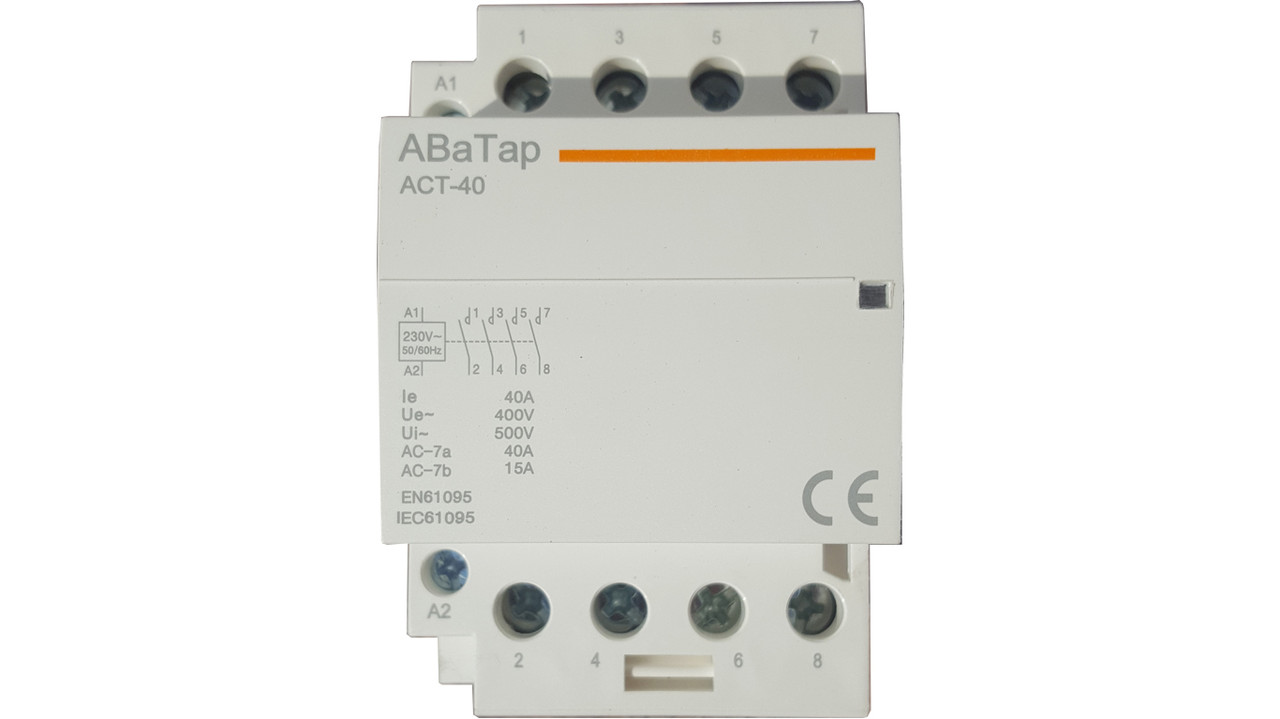

Модульный контактор для установки на DIN-рейку

Принцип работы

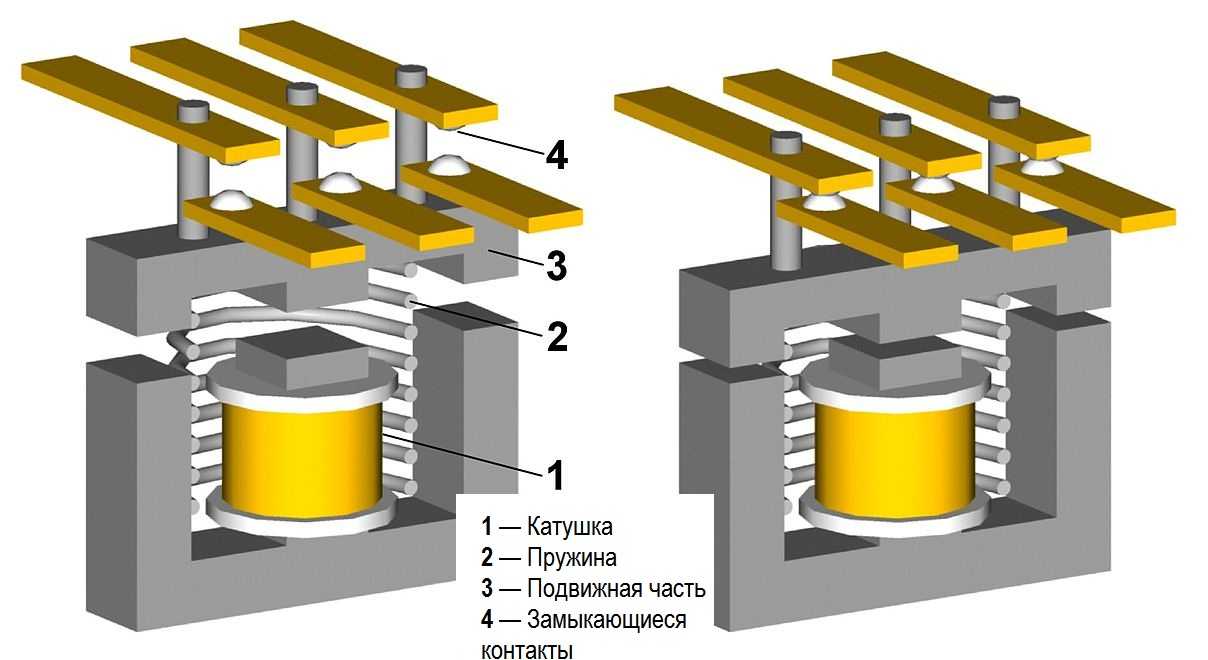

Электромагнитное устройство имеет в себе дроссели с сердечниками, соединенными с замыкательными контактами. На последних лежит бинарная операция закрывания-открывания токопропускающей цепочки. Схема действия выглядит так: когда на дроссель идет напряжение, благодаря появляющемуся импульсу, движущийся компонент сердечника перемещается по направлению к статичному, и цепь замыкается. В ней появляется электроток, и оборудование начинает работу. При прекращении поступления энергии сердечник пружиной перенаправляется в исходную позицию. Тогда цепь размыкается, а техника выключается. На катушку устройства питание идет с управляющей цепи (не более 230 В), а замыкание контактов относится к силовой, несущей большую нагрузку.
