Конструкция и свойства

Токопроводящий материал нанесен на диэлектрический каркас с выводами подключения к схеме. По использованию материалов при изготовлении базисные типы резисторов разделились на:

  • Проволочные, использующие проволоку металлов с тщательно подобранной удельной проводимостью;
  • Непроволочные, которые делятся на тонкопленочные, с использованием металлоокислов и металлодиэлектриков, углеродистых и боруглеродистых соединений; толстопленочные, с резистом на основе проводящих пластмасс и лакопленок, кермитных соединений; объемные, с органическим или неорганическим диэлектриком.
  • Металлофольговые.

Конструктивно отличаются изделия для навесного и печатного монтажа от миниатюрных интегральных деталей модулей и микросхем. Экстремальные условия эксплуатации и использования электронного оборудования требуют вакуумных, неизолированных, изолированных или герметизированных элементов технологических модулей и приборов. Некоторые виды аппаратов требуют использования высокочастотных, высоковольтных или прецизионных компонентов.

Что это такое

Ряд номиналов — это типовые значения номинальных величин радиоэлектронных компонентов. Кроме величины они определяют и допустимые отклонения для этой группы деталей. Стандартизация величин сопротивлений, емкостей и индуктивности для производимой промышленным образом продукции нужна для соответствия продукции выпускаемой в разных странах.

Ряд номиналов обозначается латинской буквой E и цифрами. Цифры отражают количество номинальных величин сопротивлений резисторов, емкости конденсаторов или индуктивности катушек в нём. Например, в E3 – 3 величины, а E24 – соответственно 24.

Буква E значит, что он соответствует стандартам EIA (Electronic Industries Alliance).

Начало процесса стандартизации было положено еще в 1948 году на Техническом Комитете №12 «Радиосвязь», когда был приведены значения номиналов близкие к E12. И уже в 1950 были разработаны E6, E12, E24. В итоге было принято всего 7 рядов стандартных величин и допусков отклонения (погрешностей) от них. Для чего это нужно?

Допустим в E6 есть цифра «1,0» значит все резисторы должны иметь сопротивление в долях от этого числа (если его разделить) или умноженные на 10n. Например:

1,0*102=100

Это значит, что может быть резистор на 100 Ом. Следующая в наборе цифра – «1,5». То есть элемента на 120 Ом в наборе величин E6 не бывает, может быть уже на 150 Ом. Почему это сделано?

Как мы уже упомянули, к каждому ряду привязаны определенные допуски, у E6 это ±20%, значит, что сопротивление у «100 Омного» резистора в этом случае может быть от 80 до 120 Ом. Чтобы «развести» подальше эти значения друг от друга и был выбран определенный шаг.

Шаг выбирается тоже не произвольно, набор номиналов является таблицей десятичных логарифмов, вычислить значение любого члена ряда можно по формуле:

где n – номер члена, а N – номер ряда (E3, E6 и т.д.).

Давайте разберемся с этим вопросом подробнее.

Номиналы резисторов. Таблица, онлайн калькулятор

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемые номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками.

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением).

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

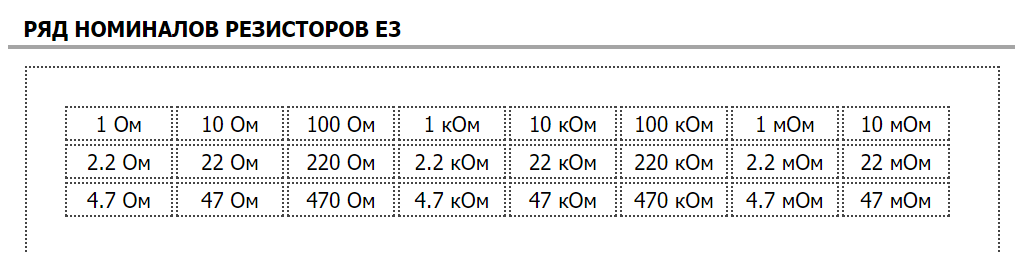

Ниже, в таблице номиналов резисторов, приведены значения от 1 Ом до 910 кОм. Это почти весь стандартный ряд, если требуется сопротивление в любом другом диапазоне (Ом, кОм, мОм), его номинал может быть получен простым делением или умножением на 10 данных из таблицы.

Отличия между сериями:

  • Е6 — допуск 20%,
  • E12 — допуск 10%
  • E24 — допуск 5% (и 2%)
  • Е48 — допуск 2%
  • E96 — допуск 1%
  • E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства привожу калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Расчетное сопротивление
Серия EIA Номинальное значение Погрешность
E6
E12
E24
E48
E96
E192

Примечание: в окно «Расчетное сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Резисторы с цветовой маркировкой.

Считается,что применение цветовой маркировки имеет ряд преимуществ, по сравнению с цифро-буквенной.
Легче наносить номиналы на резисторы особо миниатюрного размера, внедрить автоматизацию сборки и. т. д.
По личному мнению автора, если нужно узнать только сопротивление такого резистора, можно просто
померить его, с помощью мультиметра (рекомендую).
Но цветовая маркировка кроме номинального сопротивления резистора, содержит в себе
и другую информацию.
Итак:
В первую очередь, необходимо определить — с какого конца резистора вести отсчет полосок.
В резисторах советского образца первая полоска смещена ближе к краю.

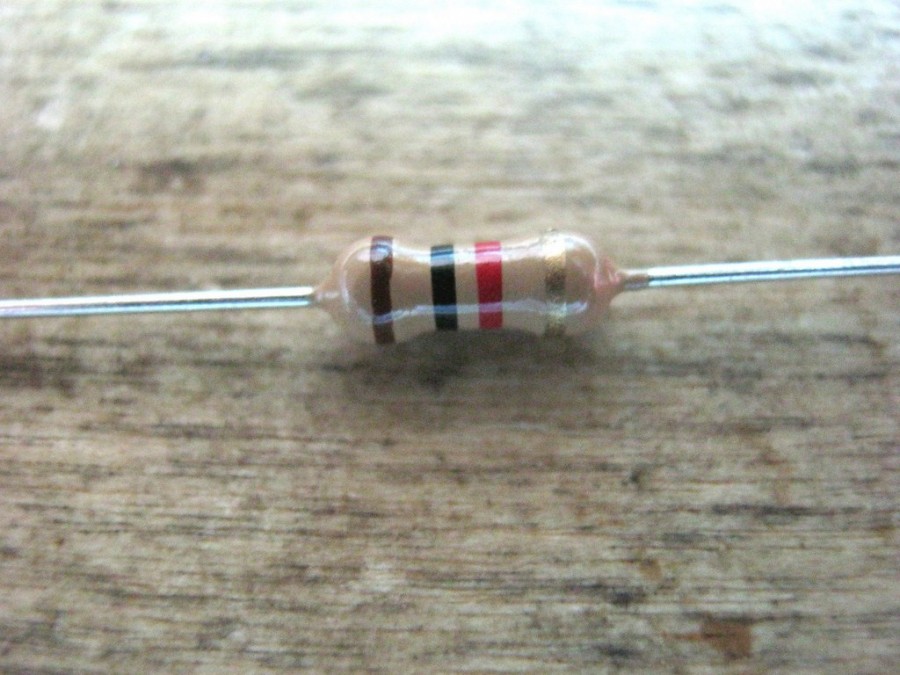

В современных резисторах с четырехполосной маркировкой, серебряная или золотая полоска
расположена в конце ряда, обозначая соответственно — точность,10% или 5%.

Для резисторов с точностью 20 % используют маркировку с тремя полосками,

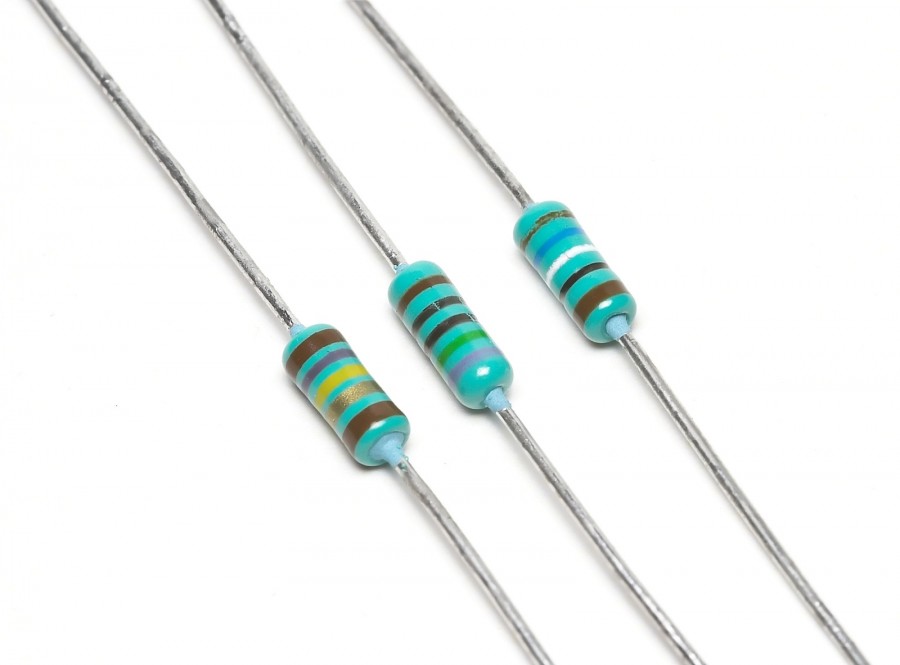

Для очень точных резисторов применяется маркировка с пятью или шестью полосками.

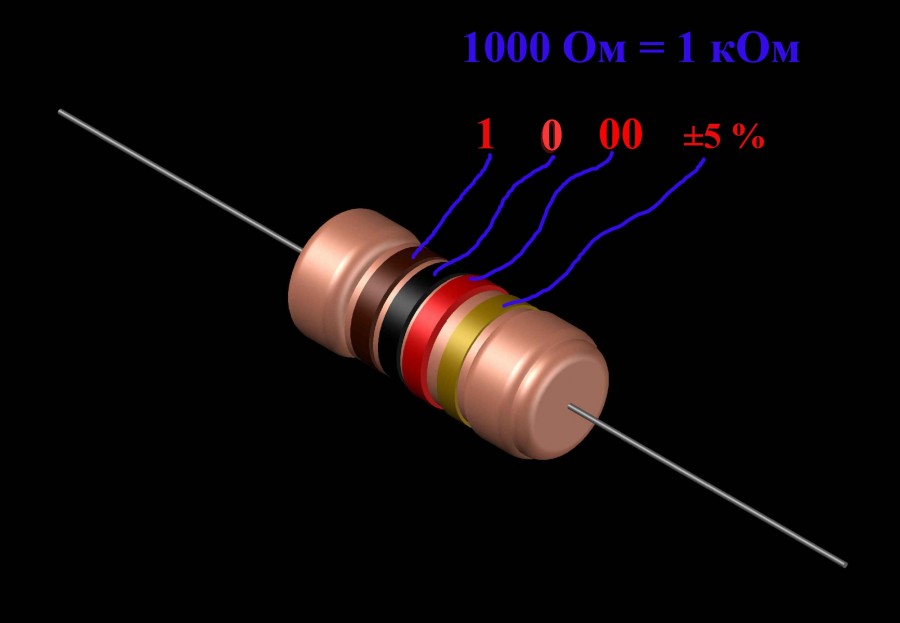

Первые две полоски означают первые два знака номинала. Если полосок 3 или 4, третья полоска
означает множитель, на который умножается число, состоящее из двух
цифр, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора.
Если полосок 5, первые три полоски означают первые три знака номинала сопротивления,
четвёртая — десятичный множитель, пятая — точность.

Если есть шестая полоска, то она может указывать либо температурный коэффициент
либо — надежность резистора в процентах на тысячу часов работы.
В последнем случае, она должна быть заметно шире остальных пяти полосок.
Шестая полоска, если она есть, указывает температурный коэффициент сопротивления
(ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора
(% отказов на 1000 часов работы)

Маркировка

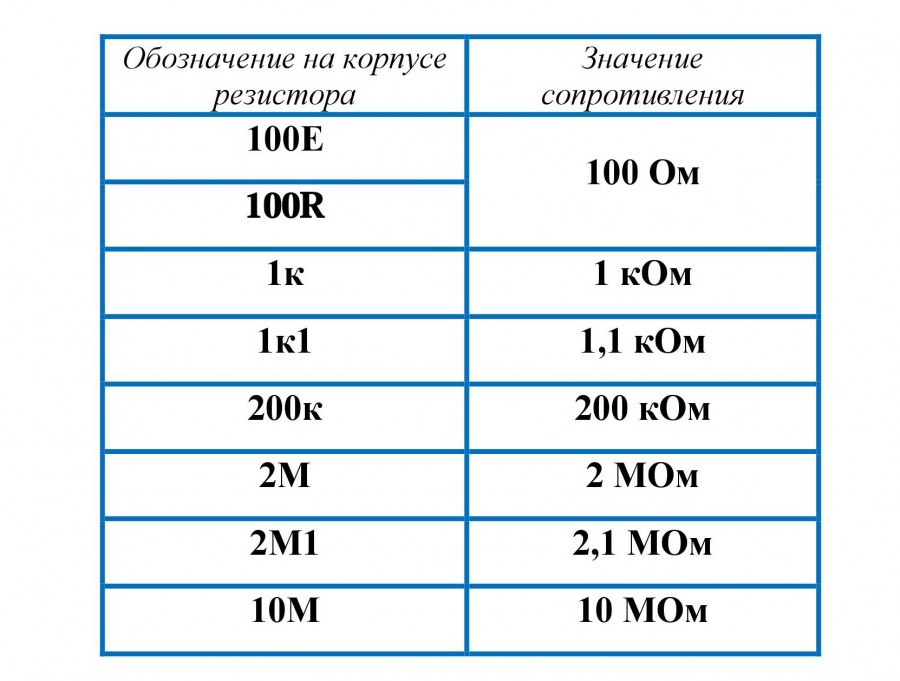

Буквенно-цифровой код

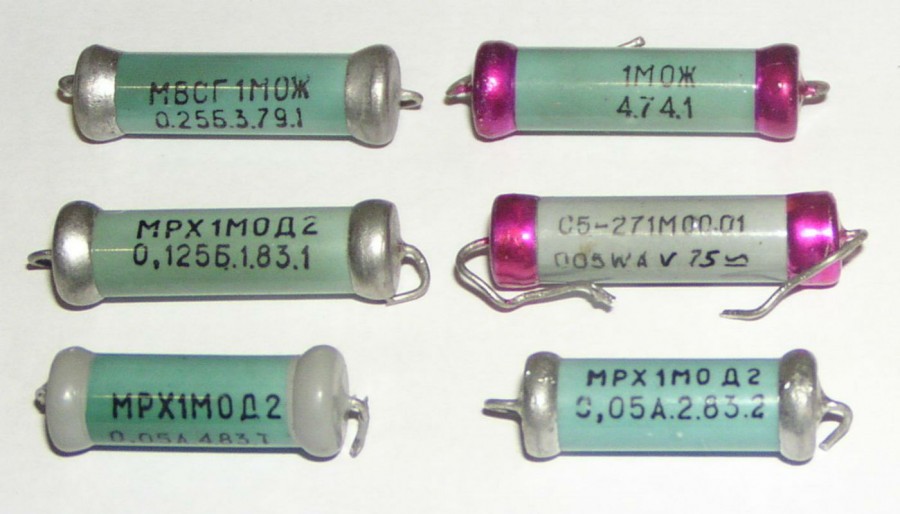

Элементы с проволочными выводами обозначаются нанесением на поверхность корпуса надписей. Числа обозначают номинал, а буквы соответствуют диапазону измерения. Буквы «E» и «R» для Ом, «K» обозначает килоом, «M» – мегом.

Литера в маркировке выступает децимальной точкой. Например, обозначение 5R8 соответствует сопротивлению 5,8 Ом, 7К8 означает 7,8 кОм, а М59 равно 590 кОм.

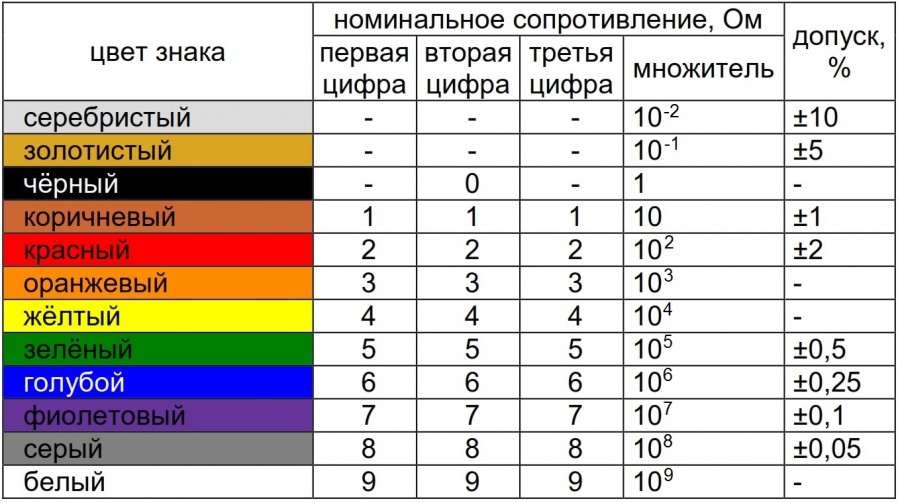

Цветовая кодировка

Для малогабаритных компонентов, у которых невозможно прочитать надписи, разработана цветовая маркировка резисторов при помощи цветных полосок.

Ряд цветных полосок сдвинут к краю корпуса, и отсчет начинается с ближней к краю полосы.

Если маркировка содержит пять полос, тогда первые три покажут величину сопротивления в омах, следующая определяет множитель, и последняя обозначает допуск.

Кодировка SMD элементов

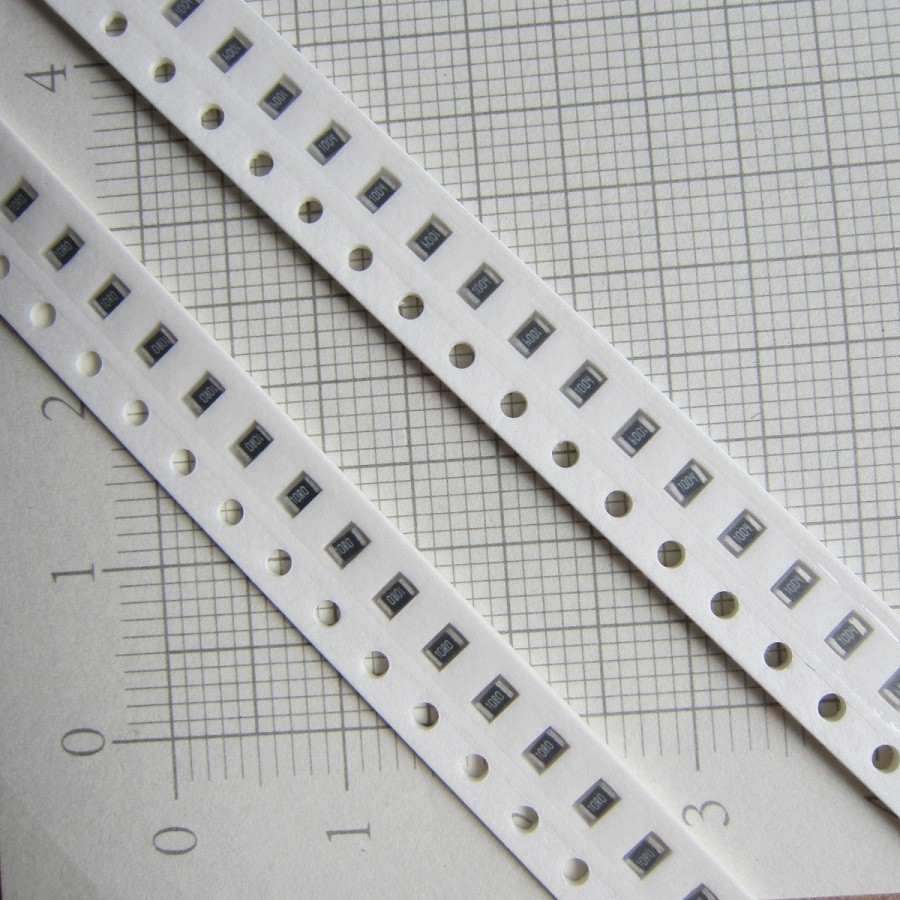

На фото резисторов для поверхностного монтажа видно, что малые размеры требуют применения других методов обозначения. Производители ввели три базовых способа нанесения кодировки, объединив изделия в группы по размеру.

Изделия с допуском 2, 5 и 10%. На корпусе цифровое клеймо, например 330, 683, 474. Первые два числа обозначили мантиссу, а третья выступает показателем степени числа 10. Соответственно надпись 330 показывает 33*1=33 Ом, 683 обозначает 68*1000=68 кОм, 473 соответственно 47*10000=470 кОм. В некоторых моделях используется буква «R» как децимальная точка.

Модели типоразмера 0805 и другие с однопроцентным допуском обозначаются по схожему с первой группой принципу: первые три цифры это мантисса, четвертая, множитель – степень основания 10, также допускается использовать литеру «R». Набор 7430 соответствует значению 743 Ом

SMD типоразмера 0603 маркируются комбинацией из двух цифр и буквы, которая определяет степень множителя: A – нулевая степень, B – первая, C – вторая, D – третья, E – четвертая, F – пятая, R – минус первая, S – минус вторая, Z – минус третья степень. Число обозначает код, по которому в таблице EIA-96 отыскивается мантисса.

Например, код 75С. 75 в таблице соответствует 590. Буква «С» указывает на множитель 100. Соответственно 590*100=59 кОм.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

  • допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
  • если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
  • их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам. Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

  • В итоге получаем номинал и допуск нужного нам резистора.
  • Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96

предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.

Первые две цифры — код номинала от 01

до96 соответствует числу номинала от100 до976 согласно таблице.Третий символ — буква — код множителя.

Каждая из букв X

,Y ,Z ,A ,B ,C ,D ,E ,F ,H ,R ,S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.

Принцип расшифровки кодов SMD резисторов стандартов E24

иE48 значительно проще, не требует таблиц и описан отдельно ниже.

Предлагается онлайн калькулятор для раскодировки резисторов EIA-96

,E24 ,E48 . Сопротивление 0ом ±1%,EIA-96 в результате вычислений означает некорректный ввод.

КодЧислоКодЧислоКодЧислоЧислоЧисло 01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

КодМножитель Z

0.001
Y or R 0.01
X or S 0.1
A 1
B or H 10
C 100
D 1000
E 10000
F 100000

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Обозначение резисторов на принципиальных схемах.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника, а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R» и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах, но единицу измерения не ставят:

15 — 15 Ом680 – 680 Ом920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R:

1R3 — 1,3 Ом33R – 33 Ом470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к»:

1,2к — 1,2 кОм10к — 10 кОм560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М»:

— 1 МОм3,3М — 3,3 МОм56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

SMD резисторы

Резисторы SMD ввиду своих незначительных размеров имеют индивидуальную маркировку. Это могут быть как цифры, так и цифры с буквами. Обозначения встречаются в трёх вариациях:

  1. Три цифры – два первых знака покажут значение сопротивления, а последний — множитель.
  2. Четыре цифры – три начальные из них указывают сопротивление резистора, а четвёртая расскажет о множителе.
  3. Две цифры и символ – в первых двух цифрах скрывается показатель сопротивления, но для их расшифровки потребуется воспользоваться таблицей. Символ же обозначит множитель.

Учитывать необходимо и букву, которая указывает множитель: S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴.

Что же касается любителей и новичков, то для них значительно проще определить номинал деталей с помощью таблиц, которые можно распечатать и всегда держать под рукой, или онлайн-калькуляторов, помогающих точно определить параметры детали.

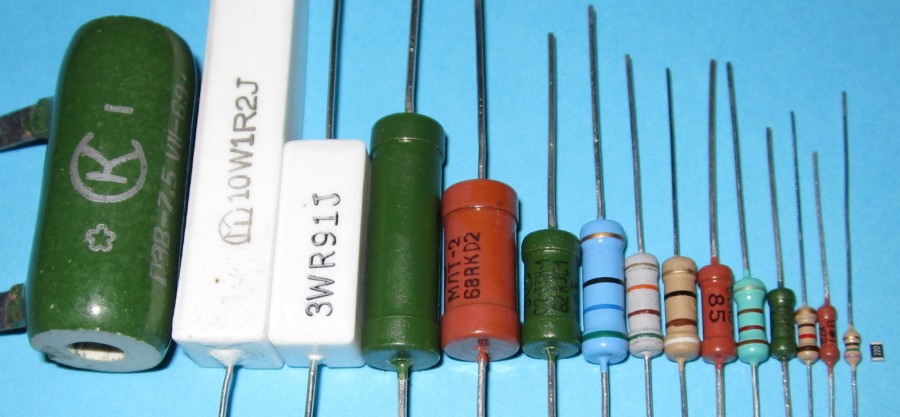

Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные.

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций. Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжение и наоборот. Ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

I = \frac{U}{R}

Резисторы являются одними из самых широко используемых компонентов. Редко можно встретить схему, в которой бы не было ни одного резистора Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Номиналы у резисторов постоянного и переменного сопротивления

Когда электрический ток проходит через резистор из-за наличия на нем напряжения, электрическая энергия теряется резистором в виде тепла, и чем больше этот ток протекает, тем горячее резистор. Это известно как номинальная мощность резистора .

Резисторы оцениваются по значению их сопротивления и электрической мощности, выраженной в ваттах ( Вт ), которые они могут безопасно рассеивать, основываясь в основном на их размере. Каждый резистор имеет максимальную номинальную мощность, которая определяется его физическим размером, поскольку, как правило, чем больше площадь его поверхности, тем большую мощность он может безопасно рассеивать в окружающем воздухе или в радиаторе.

Резистор может использоваться при любой комбинации напряжения (в пределах разумного) и тока, если его «Номинальная мощность рассеивания» не превышена, а номиналы резисторов указывают, сколько мощности резистор может преобразовывать в тепло или поглощать без какого-либо ущерба для себя.

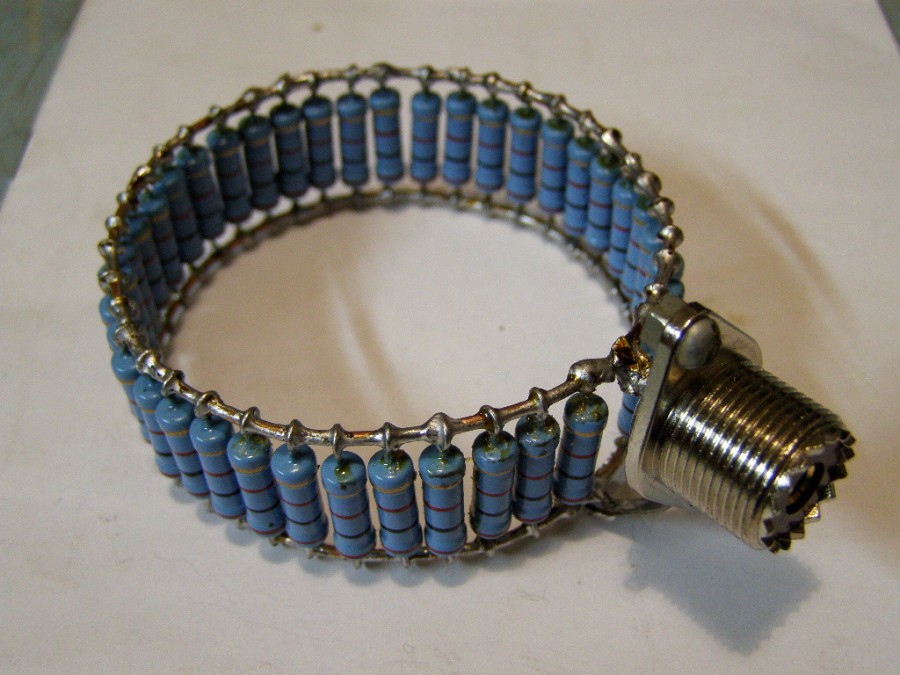

Резистор. Номинальная мощность

Иногда называют Резисторы Ваттность Оценка и определяется как количество тепла , что резистивный элемент может рассеивать в течение неопределенного периода времени без ухудшения его производительности. Рассмотрим далее как обозначается резистор.

Номинальная мощность резистора, пример №1

Какова максимальная номинальная мощность в ваттах фиксированного резистора, который имеет напряжение 12 вольт на своих клеммах и ток 50 миллиампер, протекающий через него.

Учитывая то , что мы знаем значения напряжения и тока выше, мы можем подставить эти значения в следующее уравнение: P = V * I .

Номинальная мощность резистора, пример №2

Рассчитайте максимальный безопасный ток, который может пройти через резистор 1,8 кОм, рассчитанный на 0,5 Вт.

Опять же , как мы знаем , рейтинг резисторов питания и его сопротивление, теперь мы можем подставить эти значения в стандартное уравнение мощности: P = I 2 R .

Все резисторы имеют максимальную мощность рассеиваемой мощности , которая представляет собой максимальное количество энергии, которое оно может безопасно рассеивать без ущерба для себя. Резисторы, которые превышают максимальную номинальную мощность, как правило, поднимаются в дыму, обычно довольно быстро, и повреждают цепь, к которой они подключены. Если резистор должен использоваться вблизи его максимальной номинальной мощности, тогда требуется некоторая форма радиатора или охлаждения.

Номинальная мощность резистора является важным параметром, который следует учитывать при выборе резистора для конкретного применения. Его работа заключается в сопротивлении току, протекающему через цепь, и это происходит за счет рассеивания нежелательной энергии в виде тепла. Выбор резистора с малым значением мощности, когда ожидается высокое рассеивание мощности, приведет к перегреву резистора, разрушая как резистор, так и цепь.

До сих пор мы рассматривали резисторы, подключенные к постоянному источнику постоянного тока, но в следующем уроке о резисторах мы рассмотрим их поведение, подключенных к синусоидальному источнику переменного тока, и покажем, что напряжение, ток и, следовательно, потребляемая мощность резистором, используемым в цепи переменного тока, все в фазе друг с другом.

РЯДЫ ПРЕДПОЧТИТЕЛЬНЫХ ЗНАЧЕНИИ ДЛЯ РЕЗИСТОРОВ И КОНДЕНСАТОРОВ

Числа, приведенные в табл. 1, и группы чисел, кратные 10, составляют ряды предпочтительных чисел и соответствующие им допускаемые отклонения:

a) номинальных значений сопротивления резисторов;

b) номинальных значений емкости конденсаторов постоянной емкости.

Таблица 1

Обозначение рядов

Е24

Е12

Е6

ЕЗ

Допуск ± 5 %

Допуск ± 10 %

Допуск ± 20 %

Допуск св. ± 20 %

1,0

1,0

1,0

1,0

1,1

1,2

1,2

1,3

1,5

1,5

1,5

1,6

1,8

1,8

2,0

2,2

2,2

2,2

2,2

2,4

2,7

2,7

3,0

3,3

3,3

3,3

3,6

3,9

3,9

4,3

4,7

4,7

4,7

4,7

5,1

5,6

5,6

6,2

6,8

6,8

6,8

7,5

8,2

8,2

9,1

Издание официальное ★

Перепечатка воспрещена

Издательство стандартов, 1991 Стандартинформ, 2006

Примечание. Ряд ЕЗ состоит из округленных значений теоретических чисел НО» и получен из ряда Е6 путем исключения четных членов.

Ряд Е6 состоит из округленных значений теоретических чисел НО» и получен из ряда Е12 путем исключения четных членов.

12.-

Ряд Е12 состоит из округленных значений теоретических чисел VI 0й и получен из ряда Е24 путем исключения четных членов.

Ряд Е24 состоит из округленных значений теоретических чисел VI 0п, где показатель степени п — целое положительное или отрицательное число.

Что такое номинал резистора

Номинальная мощность резистора – это спецификация, которая служит для определения максимальной мощности, которую может выдержать резистор. Таким образом, если резистор имеет номинальную мощность 1/4 Вт, 1/4 Вт – это максимальная мощность, которая должна подаваться на резистор.

Когда ток проходит через электрические компоненты, он обычно генерирует тепло. Если ток достаточно мал и подходит для цепи, это тепло обычно незначительно и незаметно в цепи. Но если ток достаточно велик, он может создать значительное количество тепла в цепи. Ток может расплавить компоненты и, возможно, создать замыкания в цепи.

Вот почему резисторы имеют номинальную мощность – для указания максимально допустимого количества энергии, которое может проходить через него. Если эта мощность будет превышена, резистор может не выдержать питания и может расплавиться и создать короткое замыкание в цепи, что может привести к еще большей опасности для цепи.

Как образуется ряд, какие бывают, принципы построения

Давайте теперь определим силу так, чтобы мы точно знали, что имеется в виду, когда речь идет о власти. Мощность определяется как электрическая энергия, которую может обеспечить цепь. Уравнение, которое показывает мощность цепи, равно P = VI, где P – мощность, V – напряжение, а I – ток. В качестве альтернативы, поскольку закон Ома может быть подставлен в это уравнение, мощность также выражается как

Давайте сейчас рассмотрим несколько примеров резисторов и номиналов мощности, которые нам понадобятся для того, чтобы вы получили практическую идею:
– Допустим, у нас есть резистор 800 Ом с напряжением 12 вольт, питающий цепь для зажигания светодиода. Пренебрегая сопротивлением провода и светодиода, которые пренебрежимо малы, мощность, которую будет обеспечивать схема, будет:

Здесь достаточно 1/4 Вт резистора, который подходит для схемы.
– Допустим, теперь у нас есть резистор 150 Ом с напряжением 15 В, питающий цепь для управления двигателем. Мощность, которую схема будет подавать на двигатель, – это:

Обычно в электронных цепях номинальная мощность не учитывается, поскольку обычно подходит стандартный резистор 0,25 Вт, поскольку электронные схемы в подавляющем большинстве работают с низким напряжением и низким током; и, таким образом, низкая мощность. По таким характеристикам можно легко узнать Е24 резисторы.

Но в случае цепей с высоким напряжением и низким сопротивлением (высокая мощность) следует тщательно выбирать номиналы мощности резисторов, поскольку в цепи подается больше энергии. Всегда выбирайте резистор с более высокой номинальной мощностью, чем мощность, используемая в цепи, чтобы резистор не разрушался из-за перегрева; это только послужит причиной других опасностей или неисправностей в цепи.

Стандартные номинальные значения мощности резисторов: 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 5 Вт и 25 Вт. Таким образом, разработчик схемы должен выбрать соответственно для схемы.

Номинальные ряды с большим числом элементов

Помимо трех рассмотренных линий номиналов сопротивлений резисторов, существуют значительно более точные: у таблицы Е48 отклонение находится в районе 2% в обе стороны, для Е96 – 1%, у Е192 – около 0,5%. Знаменатели прогрессий у таких серий описываются числом 101/k , где k – цифра, вместе с буквой Е описывающая название линии. Последние две группы принято относить к классификациям, обладающим наивысшей точностью.

Существует и, наоборот, максимально грубая серия – Е3. Ее погрешность составляет целых 50%. Таким образом, у относящихся к ней деталей сопротивление может изменяться до половины своего значения в обе стороны. Здесь тройка умножена на нулевую степень двойки, равную единице. На практике эта линия в настоящее время практически не используется, но при работе со старыми устройствами можно обнаружить радиодетали, соответствующие Е3. Закономерности, справедливые для двух соседних серий элементов, будут распространяться и на Е3, и на Е6.

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %, этот же ряд используется и для точности 0,25% и 0,1%. Элементы этих рядов образуют геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и могут быть вычислены на калькуляторе.

Номинальные ряды E48, E96, E192
E48 E96 E192 E48 E96 E192 E48 E96 E192 E48 E96 E192 E48 E96 E192 E48 E96 E192
1,00 1,00 1,00 1,47 1,47 1,47 2,15 2,15 2,15 3,16 3,16 3,16 4,64 4,64 4,64 6,81 6,81 6,81
1,01 1,49 2,18 3,20 4,70 6,90
1,02 1,02 1,50 1,50 2,21 2,21 3,24 3,24 4,75 4,75 6,98 6,98
1,04 1,52 2,23 3,28 4,81 7,06
1,05 1,05 1,05 1,54 1,54 1,54 2,26 2,26 2,26 3,32 3,32 3,32 4,87 4,87 4,87 7,15 7,15 7,15
1,06 1,56 2,29 3,36 4,93 7,23
1,07 1,07 1,58 1,58 2,32 2,32 3,40 3,40 4,99 4,99 7,32 7,32
1,09 1,60 2,34 3,44 5,05 7,41
1,10 1,10 1,10 1,62 1,62 1,62 2,37 2,37 2,37 3,48 3,48 3,48 5,11 5,11 5,11 7,50 7,50 7,50
1,11 1,64 2,40 3,52 5,17 7,59
1,13 1,13 1,65 1,65 2,43 2,43 3,57 3,57 5,23 5,23 7,68 7,68
1,14 1,67 2,46 3,61 5,30 7,77
1,15 1,15 1,15 1,69 1,69 1,69 2,49 2,49 2,49 3,65 3,65 3,65 5,36 5,36 5,36 7,87 7,87 7,87
1,17 1,72 2,52 3,70 5,42 7,96
1,18 1,18 1,74 1,74 2,55 2,55 3,74 3,74 5,49 5,49 8,06 8,06
1,20 1,76 2,58 3,79 5,56 8,16
1,21 1,21 1,21 1,78 1,78 1,78 2,61 2,61 2,61 3,83 3,83 3,83 5,62 5,62 5,62 8,25 8,25 8,25
1,23 1,80 2,64 3,88 5,69 8,35
1,24 1,24 1,82 1,82 2,67 2,67 3,92 3,92 5,76 5,76 8,45 8,45
1,26 1,84 2,71 3,97 5,83 8,56
1,27 1,27 1,27 1,87 1,87 1,87 2,74 2,74 2,74 4,02 4,02 4,02 5,90 5,90 5,90 8,66 8,66 8,66
1,29 1,89 2,77 4,07 5,97 8,76
1,30 1,30 1,91 1,91 2,80 2,80 4,12 4,12 6,04 6,04 8,87 8,87
1,32 1,93 2,84 4,17 6,12 8,98
1,33 1,33 1,33 1,96 1,96 1,96 2,87 2,87 2,87 4,22 4,22 4,22 6,19 6,19 6,19 9,09 9,09 9,09
1,35 1,98 2,91 4,27 6,26 9,20
1,37 1,37 2,00 2,00 2,94 2,94 4,32 4,32 6,34 6,34 9,31 9,31
1,38 2,03 2,98 4,37 6,42 9,42
1,40 1,40 1,40 2,05 2,05 2,05 3,01 3,01 3,01 4,42 4,42 4,42 6,49 6,49 6,49 9,53 9,53 9,53
1,42 2,08 3,05 4,48 6,57 9,65
1,43 1,43 2,10 2,10 3,09 3,09 4,53 4,53 6,65 6,65 9,76 9,76
1,45 2,13 3,12 4,59 6,73 9,88
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Ряд сопротивления резистора Е24
Принцип работы и особенности источников бесперебойного питани
