Индикаторная отвёртка для проверки напряжения

Что такое индикаторная отвёртка?

Для того чтобы правильно использовать индикаторным приспособлением, необходимо осознать принцип работы тестера. Следует понимать, отвёртки такого типа имеют несколько разновидностей, что и определяет их использование в определённых ситуациях:

  1. Простой пробник с неоновой лампой — самое дешёвое приспособление, способное определить наличие напряжения и фазы. Принцип работы заключается в том, что прикоснувшись кончиком отвёртки к проводу, создаётся своеобразная цепь, элементами которой является жало отвёртки и тело человека. Ток попадает в резистор, а затем на неоновую лампу и замыкается на теле человека. В том случае, если напряжение присутствует, неоновая лампочка загорается.
  2. Более профессиональный индикатор действует по такому же принципу, но имеет более низкий порог индикации напряжения — менее 60В. Невзирая на такое достоинство, этот тип также не в состоянии определить разрыв проводки.
  3. Наиболее эффективная и дорогая индикаторная отвёртка представляет собой не только светодиодный индикатор, но и включает батарейку. Автономный источник питания позволяет работать прибором довольно долгое время.

Надо сказать, что третий тип отвёртки применяется не только профессиональными электриками, но и простыми пользователями. Благо, нет ничего сложного в том, чтобы быстро освоить принципы работы устройства и успешно применять их на практике. По причине большой популярности таких приборов, необходимо более конкретно обрисовать качественные характеристики оборудования:

батарейка, входящая в состав индикаторной отвертки, позволяет увеличивать время работы устройства;
тестер способен точно определять не только фазы, но и обрыв цепи;
с помощью такого приспособления можно без труда найти место повреждения проводника; работать с таким прибором можно очень оперативно;
довольно часто создаётся такая ситуация, когда крайне важно знать такой компонент, как полярность источников постоянного тока. Этот момент особенно важен в том случае, когда неисправна розетка;
рассматриваемый индикатор обладает способностью определения величины магнитного поля

Такое достоинство позволяет отвёртке чётко определять местоположение проводки бесконтактным методом.

Данные характеристики крайне важны при проведении сложных работ с электропроводкой и великолепно продемонстрированы на видео. Настоящий профессионал, обладающий уникальными и простым прибором, в течение нескольких минут способен найти причину неполадок и приступить к их устранению.

Подробнее о типах индикаторных отверток

Наиболее близкими по конструкции и возможностям являются модели с неоновой лампой и светодиодом. Отличаются они порогом чувствительности (для диода он существенно ниже 60В) и наличием дополнительных возможностей.

В отвертке с неоновой лампой возможностей минимум – она «умеет» только обнаруживать переменный ток в цепи.

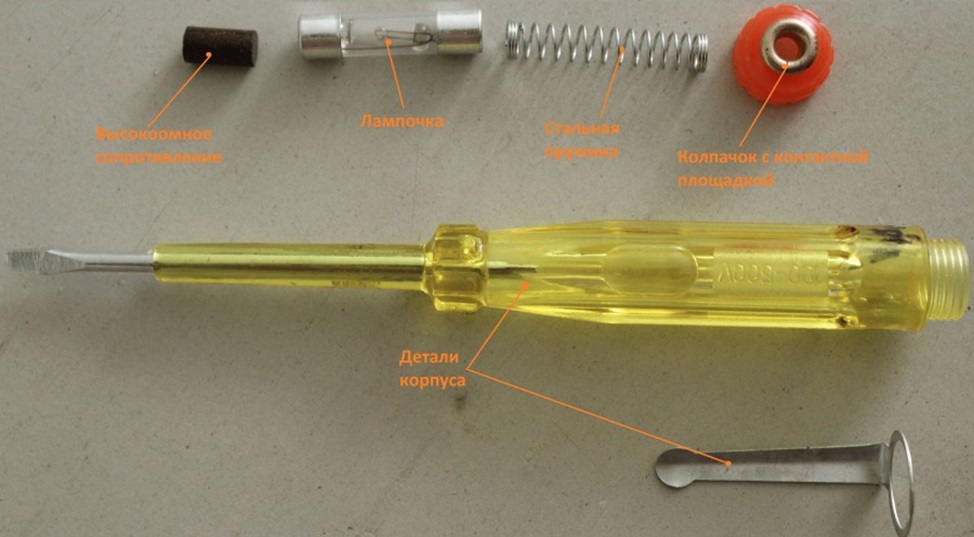

Вот так изделие выглядит в разобранном виде. Как видно на фото, элементов питания в этом приборе нет, разряжаться со временем просто нечему. Работать, то есть включать лампочку, эта отвертка будет только при контакте с электрической цепью, в которой имеется напряжение не менее 60В, и телом человека.

Важно: токоограничивающий резистор в схеме предусмотрен именно для того, чтобы снизить силу тока в проверяемой цепи до уровня, безопасного для человека.

Модель используется для определения фазы и, методом исключения, нуля.

В более сложных изделиях элементы питания могут присутствовать, в этом случае тестер можно применять и в бесконтактном режиме – детектор будет определять наличие электромагнитного поля, но тоже только при определенном уровне напряжения.

Индикаторная отвертка со светодиодом работает по схожему принципу, только в качестве индикатора выступает диод.

Почти всегда такие изделия снабжены элементами питания, могут работать в контактном и бесконтактном режиме. Часто помимо световой индикации присутствует и звуковая. Этот тип инструмента считается универсальным.

Бесконтактные индикаторные отвертки работают по принципу обнаружения «наводок», то есть ищут электромагнитное поле. Отличить их от контактных вариантов легко – в этих изделиях пластиковый щуп, а не металлический.

Электронные индикаторные отвертки имеют в качестве индикатора цифровой дисплей и, как правило, дополнительный индикатор фазы.

Принцип работы тот же – при касании щупом участка электрической цепи на дисплее появляется сообщение об уровне напряжения. Именно в этом заключается основное отличие электронного прибора от обычного, хотя для точных измерений все же лучше пользоваться тестером или мультиметром.

Разновидности индикаторных отверток и их особенности

Современные индикаторные отвертки подразделяются в зависимости от типа конструкции и принципа действия. Благодаря широкому ассортименту приборов пользователи могут выбрать надежный и функциональный инструмент в зависимости от финансовых возможностей, личных предпочтений (для домашнего или профессионального использования).

Виды популярных среди пользователей индикаторных отверток:

Стандартный прибор с неоновым световым элементом – простое устройство контактного типа. Лампочка, встроенная в пробник, начинает светиться при прохождении тока через кончик отвертки и резистор сопротивления. Замыкание цепи осуществляется путем нажатия пальцем «пятачка» (контактной пластинки на торце ручки). Свечение свидетельствует о наличии фазы на проверяемом источнике питания (провода, выключателя, розетки или другого электротехнического прибора). Недостатком данной модели считается достаточно высокий порог индикации – устройство не функционирует при напряжении ниже 60В. Обычная отвертка индикаторного типа работает без использования батареек, предназначена только для выявления фазы-ноль, обрывы в цепи с ее помощью обнаружить невозможно.

Устройства со светодиодным светящимся элементом аналогичны по принципу работы с моделью с неоновой лампочкой, однако отличаются более низким порогом индикации (менее 60B). Тестер работает от автономного источника питания (батареек). С помощью многофункционального прибора, оснащенного биполярным транзистором, можно:

  • определять фазы;
  • выявлять обрывы в сети и места повреждений в контактах;
  • определять полярность различных источников постоянного тока;
  • бесконтактным методом выявлять месторасположение кабеля в стене (под штукатуркой);
  • проверять целостность плавких предохранителей и проводников.

Электронный прибор с жидкокристаллическим либо простым дисплеем часто используют в качестве мини мультиметра. Универсальная отвертка-индикатор имеет звуковой сигнал и компактные размеры. На рукоятке электронного прибора расположены:

  • дисплей;
  • функциональные кнопки;
  • указатель индикатора напряжения;
  • маркировка от производителя.

Усовершенствованные модели оснащаются индуктивным щупом (жалом). Для потребителей, которые не знают, как пользоваться отверткой-индикатором с жк дисплеем существуют специальные инструкции по эксплуатации.

Электронный тестер имеет следующие варианты применения:

  • определение уровня напряжения;
  • тестирование на целостность различных проводников, линий электропередач, силовых сетей;
  • выявление «земля/фаза»;
  • проверка полярности;
  • определение электромагнитного и микроволнового излучения.

Помимо вышеперечисленных функций данную отвертку-индикатор успешно применяют как детектор поиска, который позволяет обнаружить скрытую электропроводку. Модель с ЖК дисплеем отличается многофункциональностью и высокой стоимостью.

Современные технологии

Рассматривая тематику о том, как пользоваться индикаторной отвёрткой, нельзя упустить из виду совершенно новые варианты приборов, получившие колоссальную популярность среди профессиональных электриков. Электронная индикаторная отвёртка стала востребованной, благодаря широкому спектру выполняемых работ:

  1. Прибор способен подавать звуковой сигнал в том случае, если обнаруживает наличие напряжения.
  2. Благодаря ЖК-дисплею, который вмонтирован в прибор, устройство может не просто определить наличие напряжения, но и его величину в диапазоне от 12В до 220В.
  3. Уникальной характеристикой является способность прибора определять микроволновое излучение, что намного упрощает проведение ремонтных работ с микроволновыми печами.

Единственным недостатком, по мнению многочисленных пользователей электронной отвёртки, является невозможность проведения ремонта прибора, в случае каких-либо повреждений. К сожалению, ремонт будет неоправданно дорогим и займёт немало времени. В том случае, если отвёртка вышла из строя, лучше всего купить новую, что будет намного экономней.

Как проверить розетку индикаторной отвёрткой

После того, как выбрана необходимая отвёртка, неплохо было бы научиться её применять

READ  Обременение земельного участка охранной зоной лэп

Прежде всего, важно помнить о том, что работа будет проходить с электричеством, это уже представляет собой опасность

Даже самая современная отвертка не спасёт пользователя, если тот не будет соблюдать необходимую осторожность. Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

Чтобы более конкретно разобрать в способах применения тестера, можно разбить такой функционал на несколько частей:

  1. Первым делом необходимо отключить пакетный выключатель, установленный в общих коридорах или при входе в дом.
  2. Отвёртка не подойдёт для ремонта сложных электроприборов, но вполне пригодна для того, чтобы обнаружить порыв цепи.
  3. Чтобы чётко определить, какой провод в розетке под напряжением (фаза), а который — ноль, необходимо дотронутся к концу провода жалом приспособления, нажав большим пальцем контакт на противоположной стороне отвёртки. Тот провод, после прикосновения к которому зажигается индикатор, и будет фазой.
  4. Если у тестера имеется батарейка, пользователь может проводить операции гораздо комфортней. К примеру, узнать о том, пригодна ли лампа к работе, можно дотронувшись таким индикатором к цоколю. Таким же принципом определяется порыв цепи — в случае повреждения проводника, загораться индикатор не будет.

Надо сказать, что при проверке розетки, не требуется особых знаний и практических навыков

В таком вопросе важно понимать, какой провод несёт собой нагрузку электросети, а который служит для заземления. На видео отлично показано, как проверить розетку с помощью самой простой индикаторной отвёртки

Нюансы использования индикаторной отвертки

Чтобы понимать как правильно пользоваться индикаторной отверткой, надо всегда помнить про недостатки этого прибора:

  1. Первое и главное правило – всегда и везде, перед тем как найти фазу и ноль, надо проверять работоспособность устройства. Понятно, что если индикаторная отвертка неисправна, то в лучшем случае просто будет неправильно определена неисправность, а в худшем можно получить удар током.
  2. Пробник показывает наличие или отсутствие напряжения на конкретной поверхности проводника. Если тока нет на разъемах розетки, это не значит, что его нет в проводе, который к ней подходит – мог подгореть контакт или сам провод. Поэтому проверять надо все участки цепи.
  3. Индикация происходит и при наличии меньшего напряжения, чем должно быть в сети. Это значит, если контакт возле счетчика подгорел частично и все-таки пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
  4. При определенных обстоятельствах отвертка может реагировать на так называемые токи наводки, показывая наличие напряжения там, где его нет.
  5. Если фазовый тестер показывает что сейчас напряжения в сети нет, то это не значит, что оно там не может появиться в ближайшие минуты. Если надо разобрать розетку, то в обязательном порядке перед этим надо отключить вводной автомат или выкрутить пробки.

Еще одно видео 6-ти минутное видео с рассказом об использовании индикаторных отверток различных типов:

https://youtube.com/watch?v=WF8-IsGHPwc

Как итог – пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому у нее соответствующая прочность.

Как выбрать индикаторную отвёртку

Выбор будет зависеть от частоты использования. Если индикаторная отвертка нужна раз-два в год, чтобы проверить исправность проводки, например, поступает ли напряжение на розетку, то лучше выбрать самую дешевую модель с люминесцентной лампой.

Она может десятилетиями лежать, дожидаясь своего использования, ничего с ней не произойдет. При необходимости, проделав дополнительные приготовления, ею можно будет также проверить целостность ламп и ТЭНов.

Но если нужно определить скрытую проводку, здесь понадобятся другие виды. По сути, активная и цифровая отвертки мало чем отличаются друг от друга, здесь больше касается вкуса и некоторого комфорта. Тем не менее такие модели имеют ряд существенных недостатков, о которых поговорим ниже.

Меры безопасности при работе

При использовании любой индикаторной отвертки всегда важно сначала убедиться в ее исправности. Пассивная отвертка проверяется касанием к токоведущему контакту, на котором заведомо есть напряжение

Другие отвертки проверяются одновременным касанием жала и сенсорной панели, при этом индикатор должен «гореть». Следует помнить негласное правило электриков: «если индикатор не указывает на напряжение, это еще не значит, что его нет».

В сложных ситуациях лучше пользоваться тестером. Очень чувствительные приборы могут подавать ложные сигналы, например, от наведенного электростатического разряда. Поэтому нельзя считать индикаторную отвертку основным способом проверки наличия напряжения.

Похожие материалы на сайте:

  • Что такое НШВИ и зачем из применяют
  • Сколько в 1 Ампере Ватт
  • Индикатор напряжения STAYER 4520-48

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер.

Тестер. Правила эксплуатации

Когда и как пользоваться индикаторной отверткой правильно, какие существует требования к личной безопасности пользователя?

Перед проверкой скрытой электропроводки следует обесточить помещение. Оголенные электропровода, проверять только тестером, не следует к ним прикасаться руками или проводниками. Нельзя использовать прибор во влажных помещениях, проверять исправность электрических цепей сырыми руками, будет ощутим проходящий через тело ток.

На корпусе инструмента не должно быть трещин, щелей и других повреждений. Если есть даже незначительные повреждения, устройство требуется заменить. Чинить поврежденный тестер не выгодно, покупка нового обойдется дешевле.

Это интересно: Какой выбрать шуруповерт, чтобы он стал помощником по дому: познаем со всех сторон

Цифровые мультиметры

Большой популярностью среди профессионалов пользуются цифровые приборы, измеряющие напряжение — мультиметры. Этот универсальный прибор для электрика, он позволяет проверить сразу несколько характеристик электроцепи: напряжение, силу тока, сопротивление. Помимо звуковых и световых сигнализирующих элементов, устройство оснащено цифровым табло.

Дополнительно могут приобретаться специальные токоизмерительные клещи, позволяющие измерять силу тока без повреждения изоляции проводки. Некоторые модели оснащаются термодатчиком для проверки температуры электрооборудования – распределительных шкафов, рубильников, электродвигателей. Такими устройствами, как правило, пользуются те специалисты, которым по роду деятельности приходится бывать на подстанциях со сложным электрооборудованием.

Детекторы скрытой проводки

В наши дни время индикаторов заканчивается. Промышленные детекторы проводки работают на порядок лучше, используют внутри не только качественные блоки обнаружения, но и неплохую электронную начинку для повышения точности — показания нескольких датчиков сводятся с помощью оценочных алгоритмов.

Так работают хорошие детекторы от именитых производителей. Стоят они дорого, и это серьёзная инвестиция.

Объективно лучший вариант на рынке — это детектор Bosch GMS 120, из профессиональной серии, с большим числом позитивных отзывов и веской ценой в 7−8 тысяч рублей. Есть и конкуренты. «Особенности» бюджетных детекторов можно посмотреть в следующем ролике от мастера, занимающегося установкой кондиционеров. В нём есть и десяток ложных срабатываний, и разброс на неплохом детекторе и полная бесполезность электростатического прибора на стене, которую недавно оклеили обоями:

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

  • сначала проводка обесточивается;
  • провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
  • после чего необходимо включить электричество;
  • щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
  • тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

  • желто-зеленый провод является заземлением;
  • цвет провода фазы — черный;
  • ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Принцип работы прибора индикации

Индикаторная отвертка

Самый простой индикатор фазы в электропроводке представляет собой небольшую по размерам конструкцию, выполненную в виде указателя или отвертки. В ее состав входят следующие обязательные детали и узлы:

  • рабочий металлический щуп, как у отверток;
  • неоновая лампочка, имеющая два плоских контакта;
  • резистор с сопротивлением 1 Мом;
  • токопроводящая контактная пластина с прижимной пружиной.

В простейших приборах со встроенной неоновой лампой микроскопический ток протекает по внутренней цепочке, вызывая слабое свечение индикатора. Этот эффект возможен только при прикосновении оператора к металлизированной пластине отвертки. Контакт с человеческим телом необходим для отвода безопасного для него тока на землю (создания замкнутой цепи утечки на нуль). Из-за слабости свечения неонового индикатора пользоваться им в солнечную погоду или при ярком свете в комнате очень сложно.

Обычная (простая) с неоновой лампой

Самая проста индикаторная отвертка подходит только для проверки наличия фазы. Можно ее назвать еще электрическим пробником (электропробник), так как с помощью этого устройства ничего другого нельзя сделать — только «попробовать» есть напряжение или нет. Ноль «находится» только методом исключения. Еще можно определить место обрыва (или отсутствия контакта в релейных схемах), но для этого устройство должно находится под напряжением.

Существует два типа простых индикаторных отверток. Их можно отличить по внешнему виду. У одних есть только жало и пластиковая ручка, у других на торце ручки есть металлическая контактная площадка. Первый вид (без контакта) — «самодостаточный». Для обнаружения напряжения надо только прикоснуться жалом к токоведущему проводнику — при наличии напряжения лампочка загорится. Но подобные пробники редки, чаще их можно найти для работы в сети низкого напряжения — 12-36 В. При использовании индикаторных отверток второго вида, чтобы увидеть наличие фазы, надо дополнительно коснуться пальцем контактной площадки на ручке. Без этого индикатор не будет светиться, так как через него не протекает электрический ток.

Устройство простой индикаторной отвертки

Перед тем как пользоваться индикаторной отверткой, желательно знать как она устроена — это облегчит ее эксплуатацию в дальнейшем. Устройство простой отвертки для проверки электричества совсем несложное. Цепь создается такая: щуп отвертки, резистор (1 МОм), неоновая лампа, пружина и контактная пластина/сенсор в виде кнопки на ручке. Когда вы касаетесь кнопки, образуется цепь, частью которой является ваше тело. В результате неоновая лампочка загорается. Протекающий ток очень незначительный, так как он ограничивается сопротивлением.

Если вам необходима только такая функциональность (проверить фазу и найти обрыв) — это один из лучших вариантов. Причем он самый недорогой. Стоит такая индикаторная отвертка от 20 рублей. Недостаток — она ничего не покажет при малом напряжении. Если вольтаж ниже 70-60 В, она бесполезна.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Схема индикаторной отвертки: основные элементы прибора

Инструмент имеет небольшие размеры, форму, удобную для захвата ладонью. К основным элементам, составляющим конструктивное устройство индикаторной отвертки, относятся:

Элементы индикаторной отвертки: пластиковый корпус, жало, резистор, индикаторная лампочка

  • пластиковый корпус, состоящий из рукоятки и наконечника, в последнем размещается жало;
  • резистор;
  • индикаторная лампочка (светится при напряжении, превышающем 50 вольт);
  • металлическая пружина для выдвижения жала;
  • металлическая пластина для обеспечения контакта с телом человека.

Выше перечислены основные детали, которые характерны для простейших приборов. Чтобы понять, как пользоваться отверткой-тестером, следует изучить устройство инструмента, которое может отличаться в зависимости от типа изделия. Например, промышленностью выпускаются приборы со светодиодными лампами, звуковой индикацией, с дополнительной платой, обеспечивающей переключение разных режимов.

В конструкции может отсутствовать пружина. У такого устройства жало не уводится в корпус и не выдвигается, а имеет постоянное положение и закрывается колпачком во время хранения прибора. Если питание индикатора осуществляется при помощи батареек, в корпусе есть дополнительный отсек. Некоторые модели оснащены держателем, подобным тому, что имеется на ручках для письма. Эта деталь значительно упрощает перенос прибора.

Стандартная схема применяемая в большинстве индикаторных отверток

Обычная индикаторная отвертка

Прибор не всегда имеет прозрачный корпус ручки, куда встроены все элементы схемы, иногда напротив индикаторной лампы делается окошко. Основным достоинством этих моделей считается простота конструкции, низкая цена и длительный ресурс работы.

Устройство, элементы индикаторной отвертки с неоновой лампой

Принцип работы индикаторной отвертки заключается в том, что при наличии электричества в цепи ток проходит через:

  • металлический контакт пера отвертки;
  • резистор номиналом 0,5 мОм, понижающий ток до величины, безопасной для человека;
  • неоновую лампу;
  • металлический контакт на ручке и палец человека.

Когда не часто проверяешь наличие напряжения в сети, в хозяйстве пригодится простая отвертка с неоновым индикатором напряжения.

Показано, как проверить обычной индикаторной отверткой с неоновым индикатором наличие напряжения в розетке

В данном случае надо понимать, как работает индикаторная схема, тело человека можно считать контуром заземления в этой цепи при малом токе.

READ  Антенна для телефона

В момент прикосновения концом отвертки к оголенному проводнику при подключенной к нему фазе возникает электрический потенциал по отношению к телу человека. Слабый ток, протекающий через цепь отвертки, зажигает индикаторную лампу.

Схема: простой индикатор наличия напряжения

Таким образом, определяется фазный провод в цепи, при отсутствии индикации можно сделать вывод, что оставшиеся провода могут быть нулевыми или заземляющими.

Простой и надежный прибор имеет ограничения функциональных возможностей, индикатор работает при переменном токе с напряжением не менее 60 В, может показать только наличие фазы в проводнике.

Как проверить лампочку индикаторной отверткой

Наличие внутреннего источника питания дает возможность использовать индикаторную отвертку в качестве устройства, определяющего целостность электрических устройств, например, лампы накаливания.

Это можно делать непосредственно перед покупкой, поскольку такая проверка не занимает много времени. Понадобится активная или цифровая индикаторная отвертка.

Одной рукой держат лампу за юбку, второй рукой подносят жало отвертки к центральному выводу лампы и этой же рукой касаются сенсорной площадки прибора. Транзистор открывается, и индикатор светится.

На цифровой отвертке, если присутствует звуковой сигнал, послышится писк.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

  • Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
  • Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
  • Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
  • Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
  • Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
  • Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
  • Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
  • Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Общие меры безопасности при использовании всех моделей индикаторов

Перед использованием любого вида рекомендуется проверить индикаторную отвертку. Это необходимо не только для точности измерений, но и для безопасности работ на электрооборудовании.

Основные этапы проверки:

  • Внешний осмотр на отсутствие расколотых участков корпуса, дисплея и других элементов;
  • Проверка в режиме прикосновения, пользуясь контактом заведомо работающей розетки. Современные модели можно испытать в бесконтактном режиме или в режиме прозвонки, прикоснувшись руками к концу отвертки и пластине на корпусе.
  • При отсутствии индикации обычную отвертку можно разобрать, зачистить контакты всех элементов. Если это не даст положительных результатов, купите новую отвертку, это не дорого.
  • В моделях с автономным питанием в первую очередь проверяется состояние батареи, для этого можно использовать тестер. При замене обязательно соблюдайте полярность подключения.

Если после замены элементов питания индикатор работать не будет, ремонт его своими руками нецелесообразен. Надежнее приобрести новый инструмент, гарантии безопасности важнее незначительных финансовых затрат.

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

С помощью индикаторной отвертки можно найти скрытую проводку

В основе прибора с прозвонкой могут лежать схемы:

  • с полевым транзистором;
  • с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Такое устройство как детектор определит местонахождение скрытой проводки более точно

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Ðамена ÑлеменÑа пиÑаниÑ

ÐндикаÑоÑÐ½Ð°Ñ Ð¾ÑвеÑÑка, конÑÑÑÑкÑÐ¸Ñ ÐºÐ¾ÑоÑой пÑедÑÑмаÑÑÐ¸Ð²Ð°ÐµÑ Ð½Ð°Ð»Ð¸Ñие ÑÑемного ÑлеменÑа пиÑаниÑ, Ñо вÑеменем поÑÑебÑÐµÑ ÐµÐ³Ð¾ заменÑ.

ÐÐ°Ð±Ñ Ð¸Ð·Ð±ÐµÐ¶Ð°ÑÑ Ð¿Ð¾Ð»Ð¾Ð¼ÐºÐ¸ и обеÑпеÑиÑÑ Ð±ÐµÐ·Ð¾Ð¿Ð°ÑноÑÑÑ ÑкÑплÑаÑаÑии пÑибоÑа, ÑледÑÐµÑ Ð¿ÑоводиÑÑ ÑÑÑ Ð¾Ð¿ÐµÑаÑÐ¸Ñ Ð¿Ð¾ опÑеделеннÑм пÑавилам.

Ðамена баÑаÑейки пÑоизводиÑÑÑ Ð² моменÑ, когда ÑвеÑодиод пеÑеÑÑÐ°ÐµÑ ÑабоÑаÑÑ Ð¿Ñи пÑовеÑке.

СамÑе ÑаÑÑо иÑполÑзÑемÑе ÑлеменÑÑ Ð¿Ð¸ÑÐ°Ð½Ð¸Ñ Ð´Ð»Ñ Ð¸Ð½Ð´Ð¸ÐºÐ°ÑоÑной оÑвеÑÑки имеÑÑ Ð¼Ð°ÑкиÑÐ¾Ð²ÐºÑ LR41, AG3, 392A, V3GA, G3-A.

ÐÑÐ¾Ð¸Ð·Ð²Ð¾Ð´Ñ Ð·Ð°Ð¼ÐµÐ½Ñ, ÑледÑÐµÑ Ð¾ÑкÑÑÑиÑÑ Ð²Ð¸Ð½Ñ Ð½Ð° конÑе ÑÑкоÑÑки. Ðн пÑи помоÑи неболÑÑой пÑÑÐ¶Ð¸Ð½Ñ ÑдеÑÐ¶Ð¸Ð²Ð°ÐµÑ Ð½Ð° поÑадоÑном меÑÑе баÑаÑейкÑ.

ÐÑоволока, пÑидеÑживаÑÑÐ°Ñ ÑÐ»ÐµÐ¼ÐµÐ½Ñ Ð¿Ð¸ÑаниÑ, оÑгибаеÑÑÑ, и пÑоизводиÑÑÑ ÐµÐ³Ð¾ замена.

ÐаÑем ÑÑки деÑжаÑелей аккÑÑаÑно и плоÑно пÑижимаÑÑÑÑ Ð² иÑÑодное положение.

ÐÐ¸Ð½Ñ ÑÑкоÑÑки необÑодимо ÑоÑоÑо закÑÑÑиÑÑ. ÐÑполÑзоваÑÑ Ð¸Ð½ÑÑÑÑÐ¼ÐµÐ½Ñ Ð±ÐµÐ· ÑÑой деÑали или пÑи плоÑом ее закÑÑÑии каÑегоÑиÑеÑки запÑеÑаеÑÑÑ.

ÐÑÐ¾Ð¸Ð·Ð²Ð¾Ð´Ñ ÑÐµÐ¼Ð¾Ð½Ñ ÑлекÑÑики или Ð·Ð°Ð¼ÐµÐ½Ñ ÐµÐµ ÑлеменÑов Ñ ÑÐµÐ±Ñ Ð´Ð¾Ð¼Ð°, необÑодимо подобÑаÑÑ ÑамÑй подÑодÑÑий Ñип инÑÑÑÑменÑа. ÐндикаÑоÑÐ½Ð°Ñ Ð¾ÑвеÑÑка Ð¿Ð¾Ð¼Ð¾Ð¶ÐµÑ Ð¾Ð¿ÑеделиÑÑ ÑÐ°Ð·Ñ Ð¸ Ð½Ð¾Ð»Ñ ÑеÑи, а Ñакже меÑÑо ее обÑÑва.

СоблÑÐ´Ð°Ñ Ð¿Ñи иÑполÑзовании пÑибоÑа вÑе пÑавила ÑкÑплÑаÑаÑии, пÑедÑÑмоÑÑеннÑе инÑÑÑÑкÑией, можно гаÑанÑиÑоваÑÑ Ð±ÐµÐ·Ð¾Ð¿Ð°ÑноÑÑÑ Ð²ÑполнÑемÑÑ ÑабоÑ. ÐÑвеÑÑÑвенное оÑноÑение к иÑполÑзованиÑ, замене ÑлеменÑа пиÑÐ°Ð½Ð¸Ñ Ð¾Ð±ÐµÑпеÑÐ¸Ñ ÑоÑÑанноÑÑÑ Ð·Ð´Ð¾ÑовÑÑ Ð¿Ð¾Ð»ÑзоваÑелÑ. ÐоволÑно пÑоÑÑой и ÑдобнÑй инÑÑÑÑÐ¼ÐµÐ½Ñ Ð¿Ð¾Ð·Ð²Ð¾Ð»Ð¸Ñ Ð²ÑполнÑÑÑ ÑамÑе обÑÑнÑе дейÑÑÐ²Ð¸Ñ Ñ ÑлеменÑами ÑлекÑÑоÑеÑи Ñ ÑÐµÐ±Ñ Ð´Ð¾Ð¼Ð°.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
