Как тестером проверить ёмкость аккумулятора и батарейку

Правила утилизации элементов питания

Перед тем как утилизировать элемент питания, необходимо ознакомиться со следующими важными правилами:

  • Не хранить нерабочие батарейки около других предметов и в самом корпусе электроприбора. Спустя некоторое время, электролит из элемента питания вытекает и портит все, что находится рядом с ним.
  • Не стоит выбрасывать нерабочие элементы питания в общий мусорный бак. Батарейки являются вредными предметами для природы, поэтому для их утилизации предназначены специальные места или контейнеры.
  • Нельзя разрушать корпус элемента питания. Внутри находится щелочь или кислота, которая способна обжечь кожный покров человека.

Виды батареек

Портативные элементы питания различаются как по принципу работы, так и по внешнему виду. Основные типы батареек:

  • Пальчиковые (обозначение размера АА);
  • Мизинчиковые (размер ААА);
  • Большие цилиндрические (размером D);
  • Средние цилиндрические (обозначаются С);
  • Тип Крона (форма — параллелепипед);
  • Плоские (форма — уплощенный параллелепипед).

В маломощных приборах уменьшение вольтажа батарейки долго не сказывается на работоспособности, а в мощных, типа фотоаппаратов или электродвигателей, даже небольшое проседание напряжения вызовет отказ оборудования.

По типу внутреннего наполнения элементы питания также различаются. Выделяют такие виды:

  • «Солевые», «сухие» — угольно-цинковые. Этот тип батареек наиболее дешевый, но быстрее всего разряжается и плохо работает в холодных условиях и с мощными нагрузками;
  • HeavyDuty — хлоридно-цинковые, похожи на предыдущий тип, имеют чуть большую емкость;
  • «Алкалиновые», щелочные — лучше работают при низких температурах и держат заряд при большом токе, но быстро разряжаются;
  • С применением ртути — высокоемкие, их трудно быстро разрядить, однако из-за опасности ртути они вышли из употребления;
  • С использованием серебра — медленно разряжаются и хорошо работают с мощной нагрузкой, но дорогие;
  • Литиевые — имеют наивысшую ёмкость и наименьшую массу среди подобных. Долгий срок годности. Высокая цена.

Также все батареи делятся на два типа: первичные, то есть гальванические элементы и вторичные, то есть перезарядные или аккумуляторные. Первые обычно дешевле, но после использования их необходимо утилизировать. Вторые часто имеют меньшую емкость, более дороги, но могут быть перезаряжены зарядным устройством.

Как узнать рабочая батарейка или нет?

Ниже приведены несколько вариантов от самых безумных до самых практичных.

Метод №1. Самый безумный.

Возьмите 2 батарейки и соедините их последовательно, положительный полюс к отрицательному, а отрицательный к положительному. Дальше смочите палец и приложите к нему минусовой конец батарейки. К плюсовому приложите язык. Если будет щипать значит элемент питания рабочий. Но не стоит этим увлекаться.

Метод №2. Будь те внимательны.

Обратите внимание на внешний вид источника питания. Если на одном из полюсов замечена жидкость или окисление — значит батарея не годна

Лучше всего ее отнести в пункт приема.

Значит эта батарейка кончилась, то есть села.

Метод №3. 100% рабочий!

Чтобы узнать работает ли батарея или нет потребуется обычный тестер. Иначе его называют мультиметр. С помощью этого прибора можно замерить количество амперов и напряжение. Подобная информация 100% ответит на вопрос о пригодности.

Нужно провести замеры тока при коротком замыкании. Если он составит меньше 0,3 ампер, то такие элементы считаются негодными. Средними являются с током от 0,3 до 0,7 ампер. Если ток больше 0,7 это очень хорошие батарейки!

Элементы питания типа «АА» можно проверить и с помощью измерения напряжения. Если оно 1,3-1,5 вольта, то в принципе такой элемент годен к эксплуатации.

Метод №4. Проверка электроприборами!

Для этого используются следующие устройства:

  • Микро моторчик.
  • Лампа накаливания на 1,5-3 вольта.

При хорошем вращении мотора в течение 1-2 минут, батарейку можно считать рабочей. Если двигатель сначала крутится нормально, а потом все медленнее и медленнее, следует отказаться от такой батарейки.

С лампой дела обстоят практически так же. Длительное яркое горение сигнализирует о хорошей работе источника питания. Ну а тусклое и слабое свечение говорит, что элемент уже отработал свое.

Метод №5. Устойчивость.

Данный способ определения рабочая батарейка или нет заключается в следующем:

  1. Возьмите элемент питания в руки и поднимите его над ровной поверхностью.
  2. Поднятие выполните на высоту от 1-3 сантиметров.
  3. После отпустите батарейку.

Если источник питания упадет, значит он является не годным. Тот который будет стоять вполне пригоден к использованию. В момент выполнения этого эксперимента проследите за тем, чтобы руки не тряслись.

Метод не является надежным, так как имеет высокую погрешность. Вполне работоспособная батарея может падать.

Подходит для проверки щелочных или алкалиновых батареек. В них содержится электролит в виде геля. Наличие этого вещества не дает батареи сильно отпрыгивать от поверхности. Когда элемент разряжен, то внутри него гель затвердевает. Это приводит к повышенной прыгучести батареи, и она падает.

Совет: Если в пульте телевизора сели батарейки, и он не работает, проверьте их мультиметром. Известно, что элементы питания разряжаются неравномерно. Поэтому 1 батарея обязательно будет с большим напряжением, а другая с меньшим. Где маленький вольтаж ту можно отнести в пункт приема, а к оставшейся докупить новую.

Таким образом использую 5 способов проверки вы узнаете рабочая батарейка или нет!

Простой способ проверки старой батарейки

Если вы нашли дома «бесхозную» батарейку и хотите проверить её на исправность – измерение остаточного напряжения посредством мультиметра поможет вам сделать правильные выводы. Подготавливаем прибор к работе:

  1. Штекер чёрного провода вставьте в гнездо с надписью СОМ, а красного – в гнездо VΩmA.
  2. Фиксируем ручку поворотного переключателя в зоне постоянного напряжения (помечается символом V- или DCV), выбрав деление, наиболее приближенное к номиналу батарейки (указан на этикетке изделия).
  3. Подводим соединительные шнуры к обоим концам батарейки так, чтобы к «минусу» был прижат щуп чёрного провода, а к «плюсу» – красного.
  4. Замеряем напряжение до того момента, пока его значение не перестанет расти.
READ  Установка и подключение светодиодного прожектора своими руками

Если на экране появится 1,5 Вольт, данный элемент питания способен поддерживать работу любого домашнего электроприбора. При меньшем заряде (например, 1,2-1,3 Вольт) батарейку можно вставлять разве что в пульт от телевизора или электронные часы. Более мощные гаджеты она не «потянет».

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

  1. Подобрать сопротивление нагрузки, обеспечивающее ток разряда батареи 100 — 200 мА;
  2. Последовательно соединить аккумулятор, нагрузку, мультиметр в режиме измерения постоянного тока. Аккумулятор должен быть полностью заряжен;
  3. К выводам батареи параллельно подключить второй мультиметр в режиме измерения постоянного напряжения;
  4. Сразу после соединения начать отсчет времени;
  5. Установить, за какое время напряжение батареи уменьшится вдвое. Это и будет считаться её полным разрядом;
  6. Умножить время разряда на ток во время эксперимента. Если ток менялся, нужно определить средний ток. Полученное значение произведения и будет величиной емкости аккумулятора.

Ампераж

АКБ может сама по себе разряжаться, если нет питания, это естественная процедура. Большие потери несут при этом кислотные аккумуляторы. Допустимые показатели тока утечки от 50 до 80 мА. Так охранная сигнализация потребляет 20 мА, магнитола – 3, впрыскивающая система – 5 и т.д. Если ток расходуется в норме, то батарея проработает не один год. Утечка может также возникнуть из-за неисправности, если:

  • есть влажные участки электрической цепи;
  • присутствуют отрезки с истонченной изоляцией.

При этих ситуациях может совсем разрядиться аккумулятор, и произойти возгорание в местах слабой электропроводки. Проверяя АКБ на утечку мультиметром в режиме изменения силы тока (ампер), смотрите, чтобы показатель не превышал цифру 80, так как аккумулятор быстро сядет.

Чтобы подготовить автомобиль к тестированию, отключите: освещение, все приборы, магнитолу и пр.


 Измерение утечки тока

Пошаговая схема подсоединения измерительного устройства:

  1. Первым делом измерительное устройство ставится в положение – на 10 ампер.
  2. Разъём красного цвета – в гнездо «10 ADC».
  3. Убираем клемму с источника питания и подключаем к нему красный провод амперметра.
  4. Черный провод тестирующего устройства помещаем на отсоединённую клемму.

После всех манипуляций на экране прибора должны отсутствовать все показатели. Если вдруг появятся какие-то цифры, то ток утечки – значительный, нужно диагностировать бортовую систему транспортного средства.

Другие

При помощи универсального измерительного устройства проверяется напряжение аккумуляторных батарей мобильных телефонов, для этого измерительный прибор устанавливается в положение 20 В для постоянного тока, точность этих показаний – до 0.01 В.

Аккумуляторная батарея шуруповёрта и других электроинструментов тоже проверяется мультиметром, цифровые значения номинального напряжения всегда есть в паспортах. Если результаты при тестировании меньше нормы, батарею следует подзарядить.

Для проверки внутреннего сопротивления АКБ подключают электролампу на 12 В, через несколько секунд измеряется напряжение на клеммах. Затем осветительный прибор отключают и опять смотрят значение измеряемой величины. При разнице показателей не более 0.05 В – источник питания в норме.

Что такое мультиметр

В двух словах, мультиметр – это универсальный портативный измеритель, призванный диагностировать неисправности аппаратуры, находить повреждённый участок проводки, измерять напряжение в розетке, силу тока и сопротивление, и делать ещё массу полезных действий, связанных с работой электрооборудования. Большинство представленных в продаже мультиметров относятся к цифровым моделям. Они отличаются компактными размерами, невероятно просты в эксплуатации и показывают достаточно точные результаты. Аналоговые (стрелочные) тестеры сегодня не пользуются популярностью. Но, независимо от типа устройства, принцип измерения у обеих систем остаётся одинаковым.

Как выбрать зарядное устройство?

Лучше всего брать зарядное устройство для батареек с индикатором заряда. Данный прибор позволит видеть наглядно всю информацию на дисплее, а это очень удобно.

Чтобы приобрести то что нужно следует обращать свое внимание на следующие вещи:

Аккумуляторы по размеру должны входить в ЗУ. Лучше всего брать АКБ и зарядное устройство от одного производителя

Универсальные же приборы стоят дороже.
Желательно чтобы была возможность поставить на заряд сразу несколько батарей.
Обратите внимание на штекер – вилку ЗУ. Проследите за тем чтобы от аппарата тянулся шнур с вилкой

Если она сливается с прибором, то он может выпадать из розетки.
Авто отключение зарядника.
Мощность прибора. От нее зависит скорость зарядки. Чем выше, тем лучше.
Встроенные индикаторы и наличие дисплея. Все это позволит выполнить качественный контроль процесса.

Не следует приобретать дешевые зарядные устройства так как они могут испортить аккумулятор, да и вообще они не очень удобные. Устройства по дороже выполняют канальную зарядку, то есть каждую батарею заряжают отдельно и на ее идет отдельный модуль. Так же в них есть множество полезных функций, которые позволяют грамотно заряжать аккумулятор.

Измерительные приборы

Для проверки работоспособности аккумулятора используют несколько приборов и выполняют ряд нехитрых манипуляций:

  1. Мультиметр — доступный и удобный прибор, позволяющий с приемлемой точностью определить состояние АКБ.
  2. Нагрузочная вилка — устройство, позволяющее имитировать стартовую нагрузку на аккумулятор при запуске двигателя и одновременно производить замер просадки вольтажа на клеммах батареи.
  3. Ареометр служит для проверки плотности электролита в банках батареи.
  4. Специализированное окошко на корпусе АКБ — цветовой индикатор состояния зарядки необслуживаемых и малообслуживаемых аккумуляторов. Зелёный цвет обозначает 100% заряд, белый — малый уровень электролита, а чёрный говорит о необходимости зарядки.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

  • Подключение прибора проводят в обесточенном состоянии.
  • Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
  • Мерить амперы нужно только в резиновых перчатках.
  • Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
  • Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
  • Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
  • Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.
READ  Ток короткого замыкания однофазных и трехфазных сетей

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

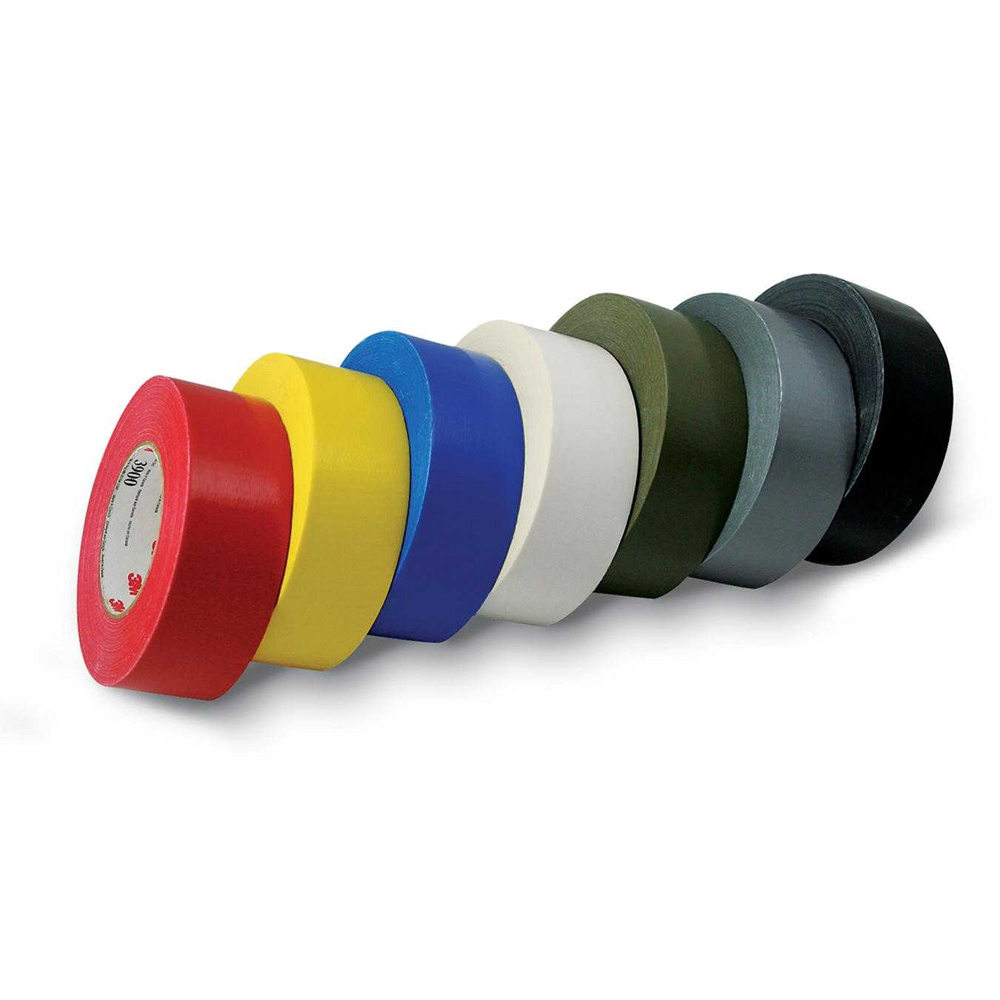

Повреждения исправляют изолентой

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Проверка работоспособности маленьких аккумуляторов

Портативные аккумуляторы используются сегодня повсюду. Поскольку до микроядерных источников энергии нам ещё далеко, проблема износа элементов питания волнует многих. В особенности это касается обладателей смартфонов и других девайсов, использующих АКБ. Полезно знать, как проверить пальчиковый аккумулятор или батарею телефона на работоспособность.

«Батарейки»

Ещё один показатель — энергоёмкость. Она выражается в mA/h. Достаточно знать: если эта единица указывается на элементе питания, значит, это точно мини-аккумулятор. Отличить можно и по вольтажу. При измерении мультиметром простая батарейка покажет 1,6 В, а перезаряжаемая 1,2 В. Как это сделать, читайте далее.

СОВЕТ. Не стоит выбрасывать гальванические элементы после того, как они «сели». Но и не вздумайте их заряжать. Можно использовать их повторно на устройствах меньшей мощности, так как заряд, скорее всего, ещё остался.

Проверять остаточную ёмкость пальчиковых аккумуляторов нужно.

  • Если она слишком мала, вы зря пользуетесь источником электричества, так как проще заменить его новым.
  • Устройства, питающиеся от таких батареек, могут работать хуже.

Наиболее эффективная проверка осуществляется специальным прибором — мультиметром. Конечно, вы можете делать её, замеряя время работы мини-аккумулятора в бытовых устройствах. Но прибор даст более точную информацию. Всем, кто не имеет дома мультиметр, стоит им обзавестись. Ведь он может не только для этих целей, а также для других, более серьёзных, с которыми все рано или поздно сталкиваются:

  • измерение напряжения розетки;
  • работоспособность электроприборов;
  • место разрыва электрического кабеля.

Проверяем заряд пальчикового аккумулятора.

Проверка мультиметром пальчикового аккумулятора

  1. Включаем мультиметр, ставим значение «Постоянный ток — Амперы».
  2. Первый щуп вставляем в порт COM, второй — в 10ADC.
  3. Ручку поворачиваем в положение DCA либо DAC.
  4. Ставим максимальное значение от шести до десяти Ампер, главное — не больше.
  5. Щупы подносим к контактам батарейки. Здесь всё, как учили в школе: плюс к минусу, минус к плюсу.
  6. Замер производим за 0,5–1 секунду. Больше не стоит, так как возникает риск испортить АКБ.
  7. Смотрим ампераж по результатам проверки. Естественно, чем он выше, тем лучше.
  8. Работа с мультиметром закончена.

На основании этих данных можно делать вывод о том, где использовать мини-аккумулятор. Помогут инструкции используемых устройств. В них написано, при каком ампераже они работают.

Также важно знать, как измерить ёмкость аккумулятора на телефоне или планшете. Износ элементов питания неизбежен и с годами может составлять до 50%

Как правило, ресурс существенно сокращается за 2–3 года.

https://www.youtube.com/watch?v=Kr-fN4sliXo

Измерение ёмкости АКБ проводится в мАч, как уже было сказано выше. Несмотря на то что современные девайсы держат заряд существенно меньше, показатели ёмкости на них только увеличиваются. Быстрый же расход энергии достигается за счёт использования беспроводных сетей, приложений, которых старые мобильники не знали. На новых гаджетах ёмкость составляет от 1500 мАч и более.

Определяем изношенность

Определить сильный износ АКБ можно и без специальных приборов. Если батарея имеет вздутия, в целом деформирована, то нужно немедленно прекратить её использование. В противном случае есть риск, что большой урон получит и сам мобильник. Например, аккумулятор телефона «протечёт»: из него выльется электролит и повредит микросхемы. Быстрая разрядка девайса также свидетельствует об изношенности элемента питания.

Так выглядит испорченный аккумулятор телефона

Провести измерение изношенности батареи на смартфонах и планшетах можно, не применяя мультиметр. Для этого есть специальные приложения, которые позволяют как проверить аккумулятор на Android, так и на iOS.

На Андроид такая программа уже включена в систему. Для её активации необходимо ввести цифровой запрос: *#*#4636#*#*. После выбрать пункт «Информация о батарее». В нём будут выведены подробные данные о АКБ.

Информация о батарее на Android

Их же можно узнать, скачав приложение Battery. На iOS существует утилита, которая называется BatteryCare. Загружаем её через AppStore. Она также сообщит подробную информацию о батарее.

Если ваш мобильник не обладает операционной системой, для проверки подойдёт мультиметр или тестер. Как им пользоваться, указано в начале статьи

Просто контакты расположены близко друг к другу, и прикладывать к ним щупы нужно более аккуратно и осторожно

Теперь вы знаете, как проверить ёмкость пальчиковых аккумуляторов или аккумуляторов у телефона. Не забывайте следить за «здоровьем» элементов питания своих устройств. Так они (устройства) прослужат гораздо дольше.

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки:

  • перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
  • предел измерений должен быть равным 20В;
  • щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
  • снять показания тестера.
READ  Спутниковое тв мтс

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

  • Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
  • Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
  • Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Работать с устройством легко

Схема дальнейших действий:

  • Устройство настраивается в нужном диапазоне измерения.
  • Значение выставляется на 10% больше того, которое предполагается.
  • Если показатель неизвестен, то за крайнюю отметку берется максимум.
  • Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
  • Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
  • Нужно оценить полученные показатели. Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

  • Соединить щупы мультиметра с контактами тестируемой батареи.
  • Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
  • Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Простая проверка емкости АКБ тестером с последующим уточнением

Для измерения вместимости батареи часто используют USB-тестер. У приспособления есть много функций, позволяющих узнать емкость АКБ смартфона, планшета и внешнего пауэрбанка.

USB-тестер подключается к любому портативному устройству посредством провода или переходника.

Полученные показатели помогают определить изношенность аккумулятора. На тестере присутствует кнопка управления, предназначенная для измерения разных показателей. С ее помощью переключаются режимы работы и ячейки памяти устройства.

Когда подключаемый аппарат обладает необходимым напряжением, тестер начинает работать. Снизу в углу появляется значение вместимости батареи. Тестер не дает стопроцентно верного результата.

По этой причине можно воспользоваться математическими вычислениями по формуле: начальный показатель тока*3 = реальная вместимость АКБ. Некоторые производители указывают на устройстве номинальную емкость, превышающую фактический показатель. Эта информация неверная и является рекламой.

Виды аккумуляторных батарей

В зависимости от конструкции использованных при производстве материалов, наиболее распространёнными видами перезаряжаемых батарей являются:

  • Свинцово-кислотные – используются в автомобилях, мотоциклах, мопедах, скутерах. Также их применяют в ИБП (бесперебойниках), используют для накопления энергии, вырабатываемой ветрогенераторами, солнечными батареями.
  • Литий-ионные – небольшие по размерам, долговечные и надежные, они применяются в мобильных телефонах, аппаратуре для фото,- и видеосъемки, строительном инструменте, электромобилях.
  • Никель-кадмиевые и никель-металлогибридные – надежные, долговечные, такие перезаряжаемые батареи в последнее время постепенно вытесняются более компактными, менее чувствительными к условиям окружающей среды литий-ионными аналогами.

Можно ли проверить емкость аккумулятора мультиметром и как это сделать? Очень многих интересует, как проверить емкость аккумулятора мультиметром, а также, можно ли производить такие измерения вообще. Ответ на два данных вопроса утвердительный – функциональных возможностей, а также точности данного измерителя хватает для проведения подобных операций. О том, как это делается, будет более подробно рассказано ниже.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Как проверить емкость конденсатора мультиметром

Еще один важный фактор для оценки работоспособности электроники – проверка емкости конденсатора. Замеры допустимы для элементов с емкостью от 0,25 микрофарад, при этом мультиметр выставляется в режим проверки сопротивления (Ом), на максимальное значение.

Важно: перед измерениями конденсатор необходимо выпаять из схемы и разрядить!

При касании щупами контактов конденсатора сопротивление будет постепенно расти. Для полярных элементов оно может достигать бесконечности, поскольку конденсатор в процессе проверки полностью заряжается. Для неполярных замеряемая величина должна быть не менее 2 МОм. В момент проверки нельзя касаться кожей щупов, иначе это искажает показатели.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
