Виды гофрированных труб и их назначение

Порядок монтажа кабелей в гофре

Монтаж кабеля в гофре выполняют в следующей последовательности:

  1. Нанесение разметки;
  2. Закрепление клипс;
  3. Протяжка кабеля и фиксация гофротрубы.

Нанесение разметки

От того, как будет проложена гофрированная труба, зависят долговечность и безопасность электропроводки. Для разметки трассы пользуются рулетками, линейками, маркерами и уровнем. Для пробития штроб пользуются перфораторами, специальными штроборезами.

Для открытой проводки отмечают точки установки клипс. Причём расстояние между ними должно быть такое, чтобы гофротруба не провисала более 2-3 см от горизонтали. Если в процессе эксплуатации образовалось чрезмерное провисание рукава, то в этом месте можно подвязать перфорированный уголок.

Трубопровод не должен пролегать вблизи источников тепла, подвергаться риску случайного механического воздействия. Рукав нельзя подвязывать стяжками к ненадёжным горизонтальным конструкциям.

Закрепление клипс

Клипсы крепят на стенах с помощью дюбелей. Для этого в отмеченных точках перфоратором сверлят отверстия и забивают в них полимерные стержни. Затем отвёрткой или шуруповёртом прикручивают клипсы шурупами.

Клипса

Протяжка кабеля и фиксация гофротрубы

Технология, как протянуть кабель в гофру, довольна проста. Нужно выполнять несколько несложных требований, и успех обеспечен.

Перед тем, как подвесить гофротрубу к стене или уложить её в штробу, нужно протянуть кабель внутрь трубопровода. Гофрированные шланги продают отрезками длиной 6 и 12 метров. Планируемая протяженность магистрали может быть гораздо длиннее, чем 12 метров. Поэтому перед тем, как протянуть провода в гофре, трубы разрезают на монтажные отрезки и готовят для соединений фитинги. Фитинги – это цилиндры из того же материала, что и сама гофра. Концы рукавов вводятся внутрь фитингов очень плотно.

Внутри каждого шланга находится металлическая проволока – корд. Для втягивания кабеля или группы проводов к одному из концов корда подвязывают электропроводку. Протяжку лучше делать вдвоём. Это позволит выдерживать прямую линию рукава, что значительно облегчит рабочий процесс. Протянув кабель внутрь одного отрезка шланга, надевают фитинг, и процесс повторяют с другим отрезком гофры.

После окончания протяжки гофру защёлкивают в клипсах. Делают это без излишних усилий. Гофру давят рукой, пока лапки клипсы ни охватят полностью рукав.

Нюансы и тонкости монтажа

Использование гофры для ремонтных работ дома – дело вполне доступное даже для начинающего мастера.

Монтаж гофры в доме

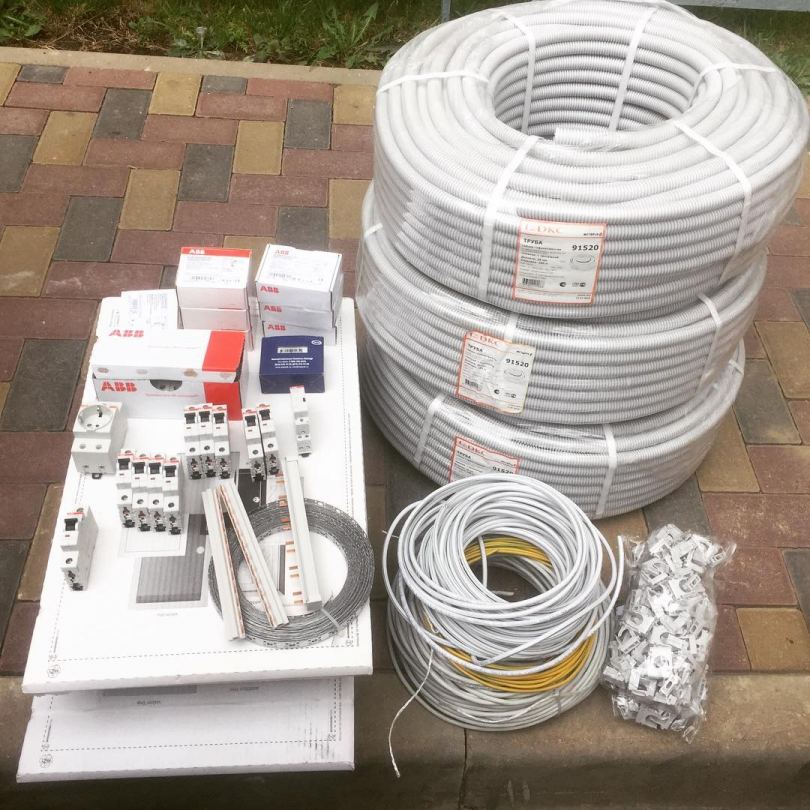

Вам потребуются следующие инструменты и материалы:

  • Электродрель/шуруповерт с соответствующими сверлами – лучше два в одном, иначе придется повторно подниматься на стремянку.
  • Стремянки, подмости, «козлы».
  • Дюбеля – самые ходовые — 4,5×40 мм. При слабой штукатурке (известковой в старых домах) лучше брать дюбеля подлиннее – 6×60 мм, иногда даже 6×80 мм.
  • Специальные клипсы нужного диаметра.
  • Собственно гофрорукав.
  • Монтажные коробки с отверстиями, соответствующими диаметру гофры.
  • Если трубы прокладываются внутри короба, используются хомуты.
  • Для прокладки в штрабах понадобится штраборез, алебастр (гипс), шпатель.
  • Кусачки.
  • Болгарка.

До монтажа гофры в нее затягивается провод с помощью специального зонда (проволоки).

Просверливаются отверстия в стенах под дюбеля, монтируются с помощью дюбеля клипсы (или стальные хомуты – в каналах) защелкиваются в клипсы трубы. Концы труб заводятся в монтажно-распределительные коробки через специальные отверстия. Резать трубы лучше болгаркой.

В штрабах ( этот вид работ применяется редко, ведь в стенах допускается монтаж электропроводки без гофрорукава) прокладывается труба, прихватывается гипсовым раствором, затем заделывается вся штраба. Коробки также вмазываются в стену.

При прокладке проводов за гипсокартоном гибкие трубы укладывают на металлические крепления или потолок. На потолке рекомендуется подвешивать трубу к несущим конструкциям с помощью хомутов.

Укладка пластиковой гофры в грунт

Для этой работы понадобится:

  1. Лопаты – совковая и штыковая.
  2. Трамбовка.
  3. Щебень и песок.
  4. Гофра; муфты; уплотнения; силиконовый герметик.
  5. Болгарка с отрезными дисками.
  6. Порядок укладки труб в грунт.
  7. Копается канава нужной глубины.
  8. Насыпается щебень мелкой фракции слоем, равным диаметру трубы, но не менее 10-15 см. трамбуется.
  9. На дно канавы насыпается песок слоем 10-15 см и трамбуется, проливается водой.
  10. Если укладывается гофра с кабелем или проводами, то перед укладкой необходимо затянуть провода или кабель в трубу с помощью зонда (проволоки, протянутой через трубу).
  11. Укладывается труба; стыки соединяются с помощью специальных муфт с уплотнениями.
  12. Уплотнения промазываются силиконом.
  13. Засыпается песком. Слой 10-15 см. Песок слегка трамбуется и проливается водой.
  14. Засыпается земля.

Зачем нужна гофра

Гофра – достаточно гибкая и длинная трубка. Главное ее достоинство то, что ее можно многократно изогнуть без помощи комплектующих и с минимальными трудозатратами.

Гофра благодаря своей конструкции довольно компактна и в то же время достаточно устойчива к механическим повреждениям.

Использование длинных трубок позволяет сэкономить на соединительных элементах и даже герметизировать провод внутри гофры.

Современные технологии отделки помещений гипсокартоном и подвесными потолками требуют прокладки коммуникаций в чехлах, в то же время гофру очень легко расположить за фальшстеной или потолком без лишних затрат на фитинги. Гофру можно легко закрепить на каркасе подвесных потолков и обшивке гипсокартоном – это значительно экономит усилия, и гофра для выполнения такого монтажа просто незаменима.

Незаменим гофрорукав и при прокладке проводов и кабелей в грунте – гофре не страшны небольшие просадки почвы, длинную трубку можно легко загерметизировать и оградить кабель от попадания почвенной влаги.

Технические характеристики

Такой тип трубы одновременно можно легко изогнуть, и в то же время он сохраняет прочность и целостность при многочисленных циклах изгиба, сжатия, растяжения или их комбинаций. Ребристая поверхность гофрированной оболочки одновременно придает гофротрубе прочность и в то же время увеличивает сопротивление деформации при изгибе.

Технические характеристики двуслойной гофры:

  • Высокая стойкость к деформации, смятию, разрыву.
  • Небольшой вес.
  • Долговечность.
  • Возможность герметизации защищаемой коммуникации от воды.
  • Химическая инертность.
  • Устойчивость к агрессивным средам и биологическим факторам.
  • Негорючесть металлической, поливинилхлоридной гофры.
  • Стойкость к коррозии (у металла меньше, чем у пластика, но на 20 лет работы при прокладке под землей вы можете рассчитывать). Большим преимуществом пластиковых изделий является их стойкость к коррозии.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

READ  Как заполнить удостоверение по электробезопасности нового образца

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;
    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

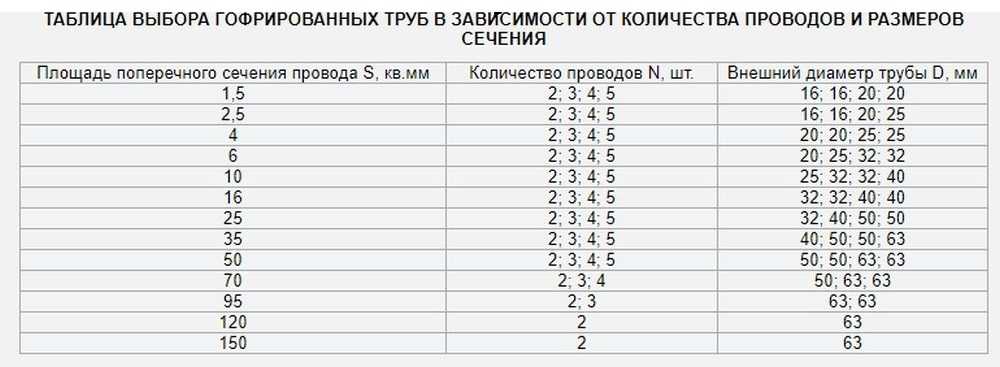

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Цены на ПП гофру

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

  • армированные;
  • неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

  • в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
  • являясь диэлектриком, дополнительно защищает кабель;
  • не требуют заземления;
  • стойки к химическим веществам и растворителям;
  • ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

  • размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
  • обладает большей жесткостью и прочностью на разрыв;
  • имеет высокую пароизоляцию;
  • способен восстанавливать форму при кратковременной деформации.

Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.

Размеры гофрированных труб

Гофротрубы в зависимости от конструкции и назначения могут иметь различные размерные параметры. Приведем основные, широко распространенные размеры гофрированных труб.

Стандартные показатели изделий для работ с электрическими кабелями:

  • 16 мм,
  • 20 мм,
  • 22 мм,
  • 40 мм,
  • 50 мм.
  • 110 мм,
  • 160 мм,
  • 200 мм,
  • 225 мм,
  • 250 мм,
  • 285 мм,
  • 315 мм,
  • 340 мм,
  • 400 мм,
  • 500 мм,
  • 630 мм.

Показатели кольцевой жесткости изделий варьируются от SN2 до SN16.

Внимание! Типоразмеры гофрированных труб в соответствии со сферой их использования регламентируются ГОСТами. Здесь приведены стандартные размеры, но при необходимости можно купить изделия даже с диаметром 2400 мм

Характеристики электротехнических ПВХ труб

Поливинилхлорид в качестве материала для труб, используемых для прокладки проводов, почти идеальный материал:

  • ПВХ не проводит электрический ток.
  • Не искрит, не поддерживает горение – защищенные провода можно прокладывать по конструкциям из горючих материалов.
  • При необходимости провода можно загерметизировать внутри трубы.
  • Трубы бывают прямые и прочные, бывают гибкие гофрированные.
  • Для монтажа систем из труб производится множество фитингов, коробок, комплектующих, соединений, окронштейнов – не надо изобретать велосипед при монтаже.
  • Трубы имеют небольшой вес, легко режутся, легко монтируются.
READ  4 группа допуска по электробезопасности через ростехнадзор легально

Разновидности по материалу изготовления

Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:

Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими.  Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.

Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.

Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.

Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.

Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.

Преимущества использования ПНД труб

Труба под кабель из полиэтилена низкого давления обладает целым рядом особенностей, благодаря которым ее использование является оптимальным, для различных методов прокладки. Ниже приведен список основных плюсов.

  • Низкая стоимость – этот вид гораздо дешевле традиционных материалов.
  • Малый вес ПНД изделий – гораздо меньше металлических.
  • Длительный срок эксплуатации – более 50 лет.
  • Высокая гибкость. Применяемые материалы обладают повышенной устойчивостью при изгибах, однако нельзя забывать о возможности протяжки жил проводки. При слишком сильном перегибе, провод не получится смонтировать правильно.
  • Обеспечение достаточного технического проема для возможности добавления новых проводок.
  • Простота монтажа.
  • Кожухи ПНД относительно малого диаметра не требуют спайки на концах, что опускает необходимость применения сложного оборудования.
  • Не подвергается коррозии, старению.
  • Высокая устойчивость к значительным перепадам температур.

Это далеко не полный перечень значительных плюсов для применения данных материалов.

Преимущества гофрированной трубы

Труба ПНД гофрированнаяявляется одним из самых популярных строительных материалов облегчающих прокладку коммуникаций.

В качестве средства повышающего надежность и комфорт монтажа, может применяться дополнительное армирование стальной проволокой — это придает ей, дополнительную кольцевую жесткость. Усиленная таким образом гофра, может отлично выдерживать давление нескольких метров грунта и отлично противостоять природным факторам.

Также гофрированные чехлы бывают двустенными. Внутренняя поверхность – гладкая, обеспечивает хорошее скольжение при протягивании. Внешняя часть – гофрированная, придает значительные показатели устойчивости к агрессивным средам.

Отдельного упоминания, достойна особенность гофрированных изделий, принимать любую форму, а также их хорошая эластичность. К примеру, металлическая защита может перегнить и лопнуть в месте приложения силы, что приведет к проникновению влаги к проводке, а эта нет – она просто изогнется, но целостность не нарушиться. Благодаря этому имеется возможность укладки не линейных каналов, что особенно полезно при стесненности пространства или специфических строительных условиях.

Следует отметить и устойчивость к перепадам температур. Оптимальными показателями для монтажа является температура от – 20 до + 70°С.

Сфера использования

Открытая прокладка кабелей и проводов на поверхности стен и потолков, за фальшстенами и внутри гипсокартонных перегородок и за подвесными потолками в соответствии с нормативными документами не допускается. Электропроводку в таких случаях следует дополнительно изолировать и защищать от механических повреждений, воздействия агрессивных сред, ультрафиолета, осадков. Самый универсальный и практичный способ изоляции и защиты проводов – использование труб. Разнообразие их видов помогает подобрать необходимую трубу для любой ситуации, возникшей в процессе строительства и ремонта Вашего дома.

Но фаворитом всех видов труб для прокладки электропроводки являются изделия их ПВХ – прочные, не проводящие электрический ток, негорючие, эстетичные, легко монтирующиеся.

Сфера применения ПВХ труб:

  • Монтаж электропроводки в помещениях и на открытом воздухе, под землей.
  • Монтаж телефонных линий.
  • Монтаж телекоммуникационных кабелей, оптоволоконной связи.
  • Монтаж систем сигнализации, в том числе пожарной.
  • Монтаж всевозможных локальных систем связи, компьютерных сетей и т.д.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:


ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

READ  Как сделать осциллограф из компьютера своими руками

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Классификация гофры

Гофрированные шланги различают по следующим признакам:

  • материал изготовления (см. выше);
  • цвет и тип гофры;
  • противопожарные качества:
  • размеры.

Цвет и тип гофры

Окраска гофрированных изделий соответствует международным стандартам. Цвет гофротрубы определяет её сферу применения.

Таблица цветовой маркировки гофрированных шлангов

Цвет Сфера применения
Серый Универсал
Белый Прокладка компьютерных соединений
Зелёный Телефония
Красный Наружная прокладка
Синий, голубой Теплые полы
Чёрный, коричневый Бытовые электроприборы

Обратите внимание! Электротехники используют цветовую маркировку не только в связи со сферой применения. Разноцветной гофрой обозначают кабели, ведущие к определённым потребителям

При этом часто пренебрегают противопожарными качествами того или иного вида гофрированного рукава.

Цвет и тип гофры

Противопожарные качества

Из всех материалов, из которых изготавливают гофру, только изделия из полиэтилена высокого давления обладают горючестью. Остальные полимерные трубы обладают самозатухающими свойствами. То есть, когда источник открытого огня перестаёт воздействовать на трубопровод, гофра перестаёт гореть. Металлорукав может только расплавиться, если вовремя не потушить огонь.

Огнестойкость гофры также можно определить по её цвету. Самые опасные – чёрные и оранжевые (красные) рукава. Они отлично поддерживают горение. Можно представить, какую угрозу представляет электропроводка, заключённая в такую гофру за подвесным потолком, или, когда прокладывают провода в гофрированном шланге по деревянным стенам, вместо того, чтобы заключать их в стальные трубы.

Крепление гофры стяжками к каркасу подвесного потолка

В тех местах, где есть риск возгорания, нужно использовать только рукава серого цвета. Ведь стоит загореться только одной трубке, и весь дом будет охвачен пожаром.

Размеры

Разница между внешним и внутренним диаметрами определяет толщину стенки гофры, что значительно влияет на величину несущей способности изделия. В таблице представлена информация о размерах гофрированных труб для электропроводки.

Таблица размеров полимерных гофротруб

Внешний диаметр, мм Внутренний диаметр, мм Толщина стенки, мм
16 10,7 5,3
20 14,1 5,9
25 18,3 6,7
32 24,5 7,5
40 31,5 8,5
50 39,6 10,4

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
